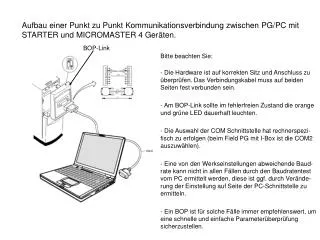

  1. BOP-Link • Bitte beachten Sie: • - Die Hardware ist auf korrekten Sitz und Anschluss zu überprüfen. Das Verbindungskabel muss auf beiden Seiten fest verbunden sein. • Am BOP-Link sollte im fehlerfreien Zustand die orange und grüne LED dauerhaft leuchten. • Die Auswahl der COM Schnittstelle hat rechnerspezi-fisch zu erfolgen (beim Field PG mit I-Box ist die COM2 auszuwählen). • Eine von den Werkseinstellungen abweichende Baud-rate kann nicht in allen Fällen durch den Baudratentest vom PC ermittelt werden, diese ist ggf. durch Verände-rung der Einstellung auf Seite der PC-Schnittstelle zu ermitteln. • Ein BOP ist für solche Fälle immer empfehlenswert, um eine schnelle und einfache Parameterüberprüfung sicherzustellen. Aufbau einer Punkt zu Punkt Kommunikationsverbindung zwischen PG/PC mit STARTER und MICROMASTER 4 Geräten.

  2. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) WerkseinstellungAntrieb:BaudrateP2010[1]=6 (9600) Weitere Einstellungen:P2010[1]=7 (19200) =8 (38400) =9 (57600) =12 (115200) nur 440, 430 Anleitung bei dem Problem, das STARTER mit MICROMASTER 4xx keine Online- Verbindung aufbaut wird.

  3. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) Antrieb unter Spannung! 1. Möglichkeit: Antrieb automatisch in ein angelegtes STARTER-Projekt einbauen Ergebnis: Der verbundene Antrieb wird mit seiner Antriebsadresse (P2011[1]) und seinem Typ und Version in das Projekt aufgenommen. Eine Online-Verbindung kann hergestellt werden.

  4. = Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) Antrieb unter Spannung 2. Möglichkeit: Antrieb wird manuell im STARTER-Projekt angelegt und dann eine Online-Verbindung aufgenommen z.B.:MICROMASTER 420 V1.1x (r0018) Antriebsadresse = 0 (P2011[1]) Adresse kann selektiert oder eingegeben werden (auch gleiche Adressen in einem Projekt möglich).

  5. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) 2. Möglichkeit und Ermitteln der Antriebsadresse mit STARTER:

  6. = Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) z.B.:MICROMASTER 420 V1.1x (r0018) Antriebsadresse = 3 (P2011[1]) 2. Möglichkeit (Fehlerfall 1): Bei Ungleichheit der Antriebsadresse gibt es folgende Möglichkeiten: Antrieb aus dem Projekt löschen und neu einfügen oder Adresse im STARTER-Projekt anpassen

  7. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS232) z.B.:MICROMASTER 420 V1.0x (r0018) Antriebsadresse=0 (P2011[1]) = 2. Möglichkeit (Fehlerfall 2): Bei Ungleichheit der Geräteversion gibt es folgende Möglichkeiten. Antrieb aus dem Projekt löschen und neu einfügen oder Geräte Version im STARTER-Projekt anpassen
