第 3 章 CAXA实体设计2013 实体特征构建

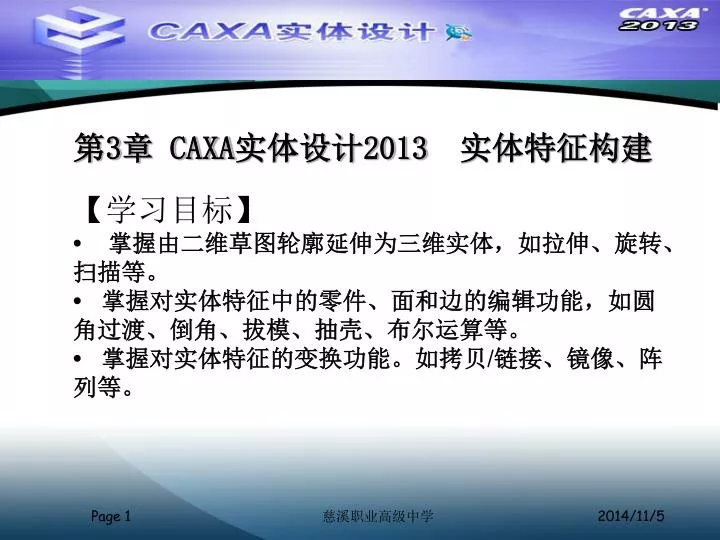

1. 第3章 CAXA实体设计2013 实体特征构建 【学习目标】 • 掌握由二维草图轮廓延伸为三维实体，如拉伸、旋转、扫描等。 • 掌握对实体特征中的零件、面和边的编辑功能，如圆角过渡、倒角、拔模、抽壳、布尔运算等。 • 掌握对实体特征的变换功能。如拷贝/链接、镜像、阵列等。 Page 1 慈溪职业高级中学 2014/11/5

2. 实体特征构建 3.7 3.6 3.1 3.5 3.2 3.4 拉伸 放样 加厚特性 螺纹特性 基础知识 扫描 旋转 3.3 Page 2 慈溪职业高级中学 2014/11/5

3. 3.1 基础知识 CAXA实体设计元素库中包含的标准智能图素是进行创新设计的基础。设计中如果发现设计元素里没有所需的标准“智能图素”，可以使用智能图素工具生成各种自定义图素，以方便或满足不同项目与产品的设计需求或习惯。 Page 3 慈溪职业高级中学 2014/11/5

4. 3.2 拉伸 3.2.1 使用拉伸向导创建拉伸特征 3.2.2 已有草图轮廓的拉伸特征 3.2.3 创建拉伸特征的其他方法 3.2.4 编辑拉伸特征 Page 4 慈溪职业高级中学 2014/11/5

5. 3.2.1 使用拉伸向导创建拉伸特征 利用拉伸向导创建拉伸特征一般要经过4个步骤: Page 5 慈溪职业高级中学 2014/11/5

6. 3.2.2 已有草图轮廓的拉伸特征 CAXA实体设计也提供对已存在的草图轮廓进行右键拉伸的功能，选择草图中绘制的几何图形，单击右键，在弹出的菜单中选择【生成】/【拉伸】命令。 Page 6 慈溪职业高级中学 2014/11/5

7. 3.2.3 创建拉伸特征的其他方法 在CAXA实体设计2011中，还有其他方法创建拉伸特征，例如实体表面拉伸、对草图轮廓分别拉伸等。 1. 利用实体表面拉伸 利用实体表面拉伸是指将选定的实体表面作为二维草图轮廓进行拉伸造型。 Page 7 慈溪职业高级中学 2014/11/5

8. 2. 对草图轮廓分别拉伸 CAXA实体设计可将同一视图的多个不相交轮廓一次性输入到草图中，再选择性的利用轮廓建构特征。将同一视图的多个轮廓在同一个草图中约束完成，并在草图中可选择性的建构特征，可提高设计的效率，尤其是习惯在实体草图中输入EXB/DWG文件，并利用输入EXB/DWG文件后生成的轮廓建构特征的操作者，这个功能就比较实用。 Page 8 慈溪职业高级中学 2014/11/5

9. 3.2.4 编辑拉伸特征 利用二维草图拉伸生成拉伸特征后，如果对拉伸特征不满意，可对该拉伸特征的草图轮廓或其他属性进行编辑处理。 1. 利用图素手柄编辑 在“智能图素”编辑状态中选中已拉伸图素，图素手柄包括三角形拉伸手柄和四方形轮廓手柄，通过拖动自定义拉伸图素上的相关手柄可进行编辑操作。 Page 9 慈溪职业高级中学 2014/11/5

10. 2. 利用鼠标右键弹编辑拉伸智能图素 在设计树上选择要编辑拉伸特征右击鼠标，或者在设计环境中，选择处于智能图素状态的拉伸特征右击鼠标即可。 Page 10 慈溪职业高级中学 2014/11/5

11. 3. 利用智能图素属性表编辑 Page 11 慈溪职业高级中学 2014/11/5

12. 3.2 旋转 3.2.1 创建旋转特性 3.2.2 编辑旋转特性 Page 12 慈溪职业高级中学 2014/11/5

13. 3.3.1 创建旋转特征 利用旋转法把一个二维草图轮廓沿着它的旋转轴旋转生成三维造型。由于CAXA实体设计中使二维草图轮廓沿其旋转轴转动，产生的图素三维造型总是具有圆的性质，所以图素三维造型在沿该旋转轴的方向看形状总是圆的。 1. 使用旋转工具创建旋转特征 Page 13 慈溪职业高级中学 2014/11/5

14. 2. 利用旋转向导生成旋转 Page 14 慈溪职业高级中学 2014/11/5

15. 3.3.2 编辑旋转特征 在CAXA实体设计中即使草图已经延展到三维，如果对所生成的三维造型不满意，仍可编辑它的草图轮廓或其它属性. 1. 使用智能图素手柄编辑 Page 15 慈溪职业高级中学 2014/11/5

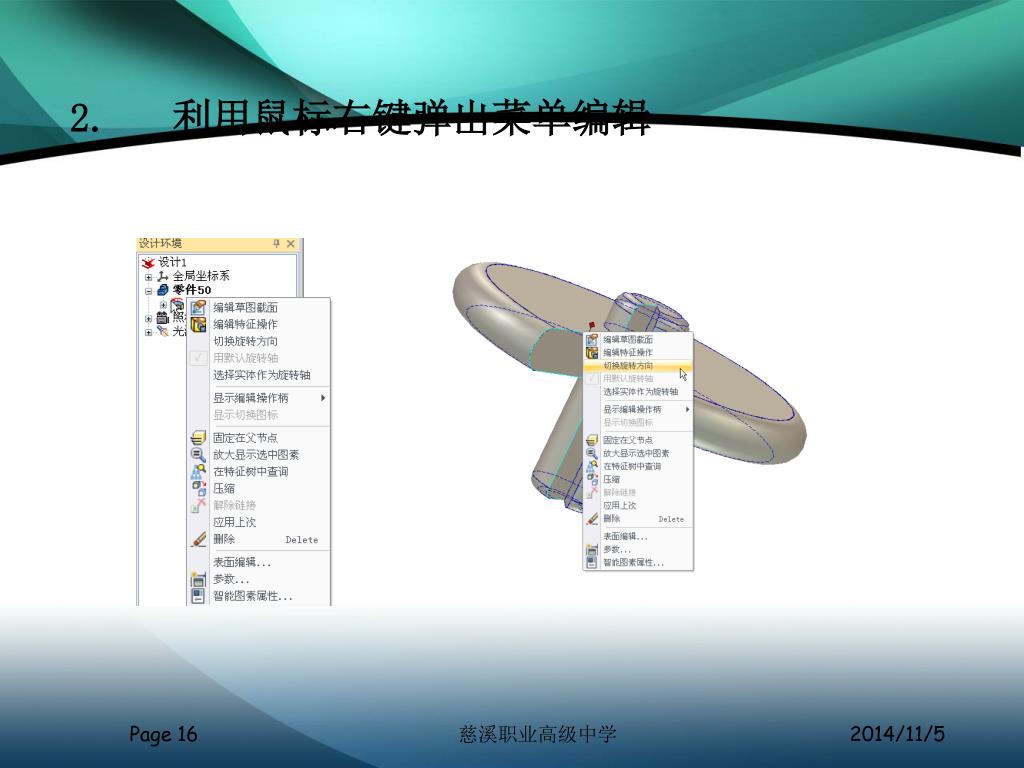

16. 2. 利用鼠标右键弹出菜单编辑 Page 16 慈溪职业高级中学 2014/11/5

17. 3.4 扫描 3.4.1 创建扫描特性 3.2.2 编辑扫描特性 Page 17 慈溪职业高级中学 2014/11/5

18. 3.4.1 创建扫描特征 1. 利用【扫描】工具创建扫描特征： Page 18 慈溪职业高级中学 2014/11/5

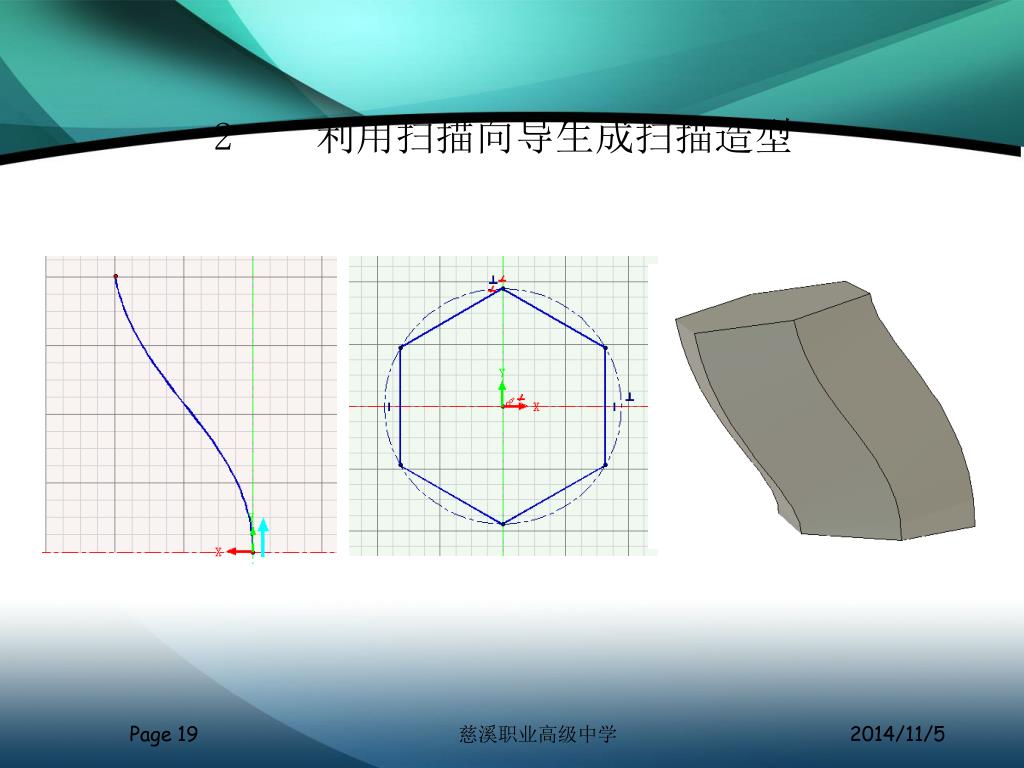

19. 2 利用扫描向导生成扫描造型 Page 19 慈溪职业高级中学 2014/11/5

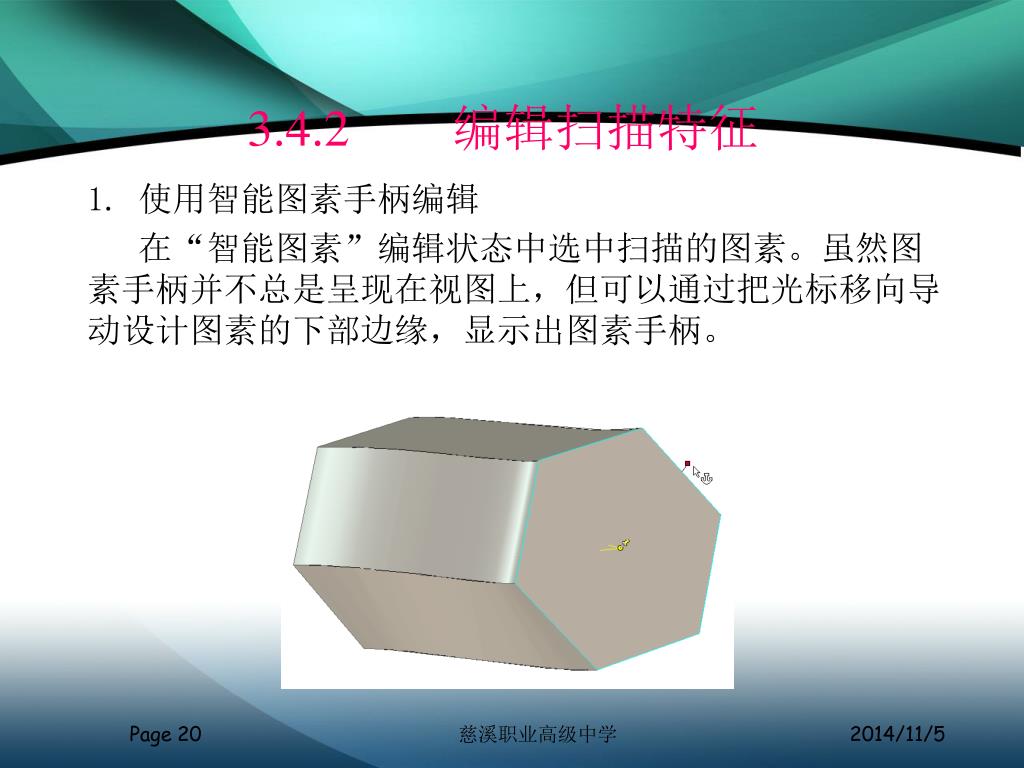

20. 3.4.2 编辑扫描特征 1. 使用智能图素手柄编辑 在“智能图素”编辑状态中选中扫描的图素。虽然图素手柄并不总是呈现在视图上，但可以通过把光标移向导动设计图素的下部边缘，显示出图素手柄。 Page 20 慈溪职业高级中学 2014/11/5

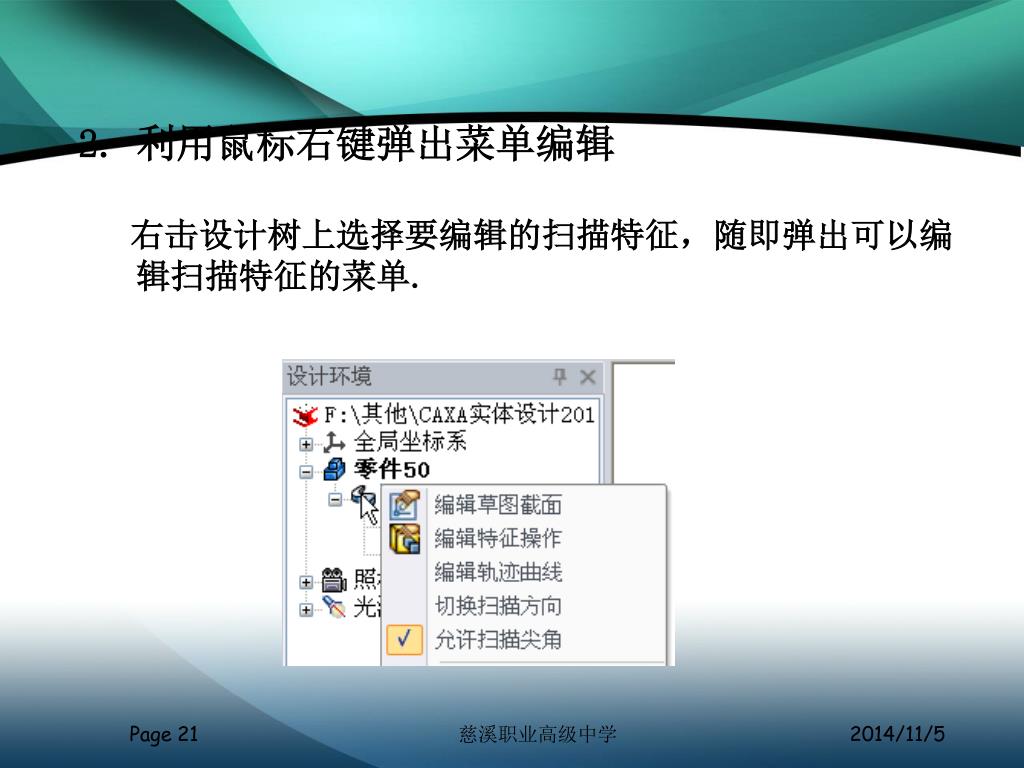

21. 利用鼠标右键弹出菜单编辑 右击设计树上选择要编辑的扫描特征，随即弹出可以编辑扫描特征的菜单. Page 21 慈溪职业高级中学 2014/11/5

22. 3.5 放样 3.5.1 创建放样特征 3.5.2 编辑放样特征 Page 22 慈溪职业高级中学 2014/11/5

23. 3.5.1 创建放样特征 放样设计的对象是多重截面，并且每一个截面都需要重新设定尺寸，这是与扫描意义完全不同的。在【放样】命令按钮下有两个选项【放样】和【放样向导】。 1. 使用放样工具创建放样特征： Page 23 慈溪职业高级中学 2014/11/5

24. 2. 放样向导 CAXA实体设计同样提供了【放样特征向导】命令，指导用户一步步完成自己的特征操作。 Page 24 慈溪职业高级中学 2014/11/5

25. 3.5.2 编辑放样特征 放样特征生成后，可以对其进行编辑，以获得满意的放样造型。编辑放样特征主要有：编辑放样轮廓截面、编辑轮廓定位曲线及导动曲线、编辑截面属性和智能图素属性、设置放样截面与相邻平面关联。 1. 编辑放样轮廓截面 Page 25 慈溪职业高级中学 2014/11/5

26. 2. 编辑轮廓定位曲线及导动曲线 在【智能图素】编辑状态中右击放样特征，利用弹出的快捷菜单中的相关命令进行编辑操作即可修改放样特征。 Page 26 慈溪职业高级中学 2014/11/5

27. 3. 编辑截面属性与智能图素属性 在智能图素状态下，右击截面编号，在弹出的快捷菜单中选择【截面属性】命令。 Page 27 慈溪职业高级中学 2014/11/5

28. 4. 放样截面与相临平面关联 CAXA实体设计有一个独特的功能：即在同一个模型上，把放样特征的起始截面或末尾截面与相临平面相关联。在现有图素或零件上增加材料增料的自定义放样特征都可以进行编辑，以指定切线系数值，把截面与它所依附的平面相匹配。 Page 28 慈溪职业高级中学 2014/11/5

29. 3.5 螺纹特征 在创新模式下，CAXA实体设计可在圆柱面或圆锥面上生成逼真的螺纹特征。通过填写螺纹参数表以及选择要生成螺纹的曲面、绘制好螺纹截面、便可快速生成螺纹特征。 Page 29 慈溪职业高级中学 2014/11/5

30. Page 30 慈溪职业高级中学 2014/11/5

31. 3.7 加厚特征 可单击【特征】功能面板中【加厚】按钮 为选择面做加厚操作。 Page 31 慈溪职业高级中学 2014/11/5
