  1. Distribuição de Mídia ContínuaReplicacao de Conteudo Jussara M. Almeida Maio 2005

  2. Prefix Caching • Reducao da latencia inicial • “Esconde” dos clientes a qualidade de servico disponivel no caminho entre proxy e servidor • Atrasos no servidor para recuperar conteudo • Variabilidade de latencia na rede • Perda de pacotes (2-10%) • Critico se TCP ou TCP-friendly e usado para transmitir fluxo : reducao da qualidade

  3. Prefix Caching • VBR : Reducao na demanda por banda da rede e do servidor atraves de workahead smoothing (suavizacao da transmissao) • Grandes frames sao transmitidos antes da hora • Prefix caching “esconde” atraso de smoothing • Alternativa: proxy armazena parte variavel do video: • Desvantagem: custo de armazenamento depende do tamanho do video

  4. Prefix Caching para Reducao da Latencia Inicial • Tamanho do prefixo depende das propriedades de desempenho entre servidor e proxy • Se atraso no servidor entre dmin e dmax e latencia maxima permitida pelo cliente s Caching de prefixo de tamanho max {dmax-s, 0} • 5 segundos de MPEG-2 – 2.5 3 Mbytes • Prefixo no disco e primeiros frames em RAM • Pode armazenar prefixos de diferentes segmentos (inicios de cenas ou marcadores) • Interatividade limitada sem latencia extra • Maior interatividade: tratada no cliente

  5. Prefix Caching para Reducao da Latencia Inicial • Buffer extra de tamanho dmax – dmin para absorver jitter • Proxy pode usar UDP com cliente • Transparent Caching: • Caching dinamico ou pre-configurado (CDN) • Implementacao: • range request (HTTP 1.1) ou absolute positioning (RTSP)

  6. Prefix Caching para Workahead Smoothing • Prefix caching permite proxy realizar smoothing no buffer do cliente sem aumentar atraso • Smoothing: • minimiza picos e rajadas na demanda por banda de rede/servidor de fluxos VBR • restricoes de espaco e atrasos • Se nao existe proxy, servidor pode fazer smoothing no cliente • Servidor tem que conhecer buffer do cliente • Atrasos adicionais

  7. Modelo de Smoothing • Parametro chave: janela de smoothing w • w  s, onde s e latencia maxima permitida pelo cliente • Cliente tem buffer bc • Proxy tem: • buffer para prefixo bp = dmax – s + w (em # frames) • buffer bs para armazenar temporariamente dados do servidor (staging buffer) • Di = total # bits dos primeiros i frames do video • Ai = total # bits recebidos pelo proxy ate tempo i • Inclui prefixo (A0 = Ddmax-s+w ) • Si = total # bits enviados por proxy ate tempo i

  8. Modelo de Smoothing • Cliente envia requisicao: Proxy responde com prefixo de tamanho Ddmax-s+w Proxy requisita transmissao do video ao servidor iniciando do frame dmax – s + w + 1

  9. Modelo de Smoothing • Ai: padrao de chegada de dados no proxy, sujeito a jitter  = dmax - dmin • Ai  [Ai, min ,Ai, max ] (equacoes na pagina 5 do paper) • Se jitter = dmax , Ai=Ai, min : • Se jitter = dmin , Ai=Ai, max :

  10. Modelo de Smoothing • Smoothing: precisa determinar quando enviar cada frame a frente do tempo, precisa fazer um schedule de transmissao • Restricoes de transmissao (restricoes para Si) • Objetivo : Determinar limites inferiores e superiores para Si que permitam computar um schedule que satisfaça: • S0 = 0 • SN+s = DN

  11. Modelo de Smoothing • Limites inferiores para Si • O cliente tem que receber no minimo Di-s+1 bits ate tempo i para que buffer bc nao fique vazio • O proxy tem que enviar pelo menos Ai,max – bs para impedir que staging buffer exploda • Limite superior para Si • Em cada momento i, o proxy nao pode enviar mais dados do que o buffer no cliente permita ou que ele tenha garantidamente recebido.

  12. Modelo de Smoothing • Dadas as restricoes para cada instante i, Li e Ui, precisa gerar um schedule S, ou um caminho monotonicamente nao-decrescente que nao cruze as curvas de restricao • Shortest Path Transmission Schedule : O(N)

  13. Modelo de Smoothing • Dadas as restricoes para cada instante i, Li e Ui, precisa gerar um schedule S, ou um caminho monotonicamente nao-decrescente que nao cruze as curvas de restricao • Shortest Path Transmission Schedule : O(N) • Opcoes: • Pre-calcula schedule e armazena em proxy com prefixo • Calculo depende apenas dos tamanhos dos frames • Grandes jitters leva a schedule conservador • Calcula schedule S dinamicamente a medida que frames chegam do servidor • Smoothing mais agressivo

  14. Avaliacao • Eficiencia de Smoothing sem prefix caching w = s – d (d = dmax = dmin) • Peak rate diminui muito com aumento de w • (aumento de s e/ou diminuicao de d)

  15. Avaliacao • Eficiencia de Smoothing sem prefix caching • Ganhos so podem ser alcancados se cliente puder tolerar latencia alta • Prefix caching permite proxy realizar smoothing com um janela maior (maior ganho) ao custo de latencia menor

  16. Avaliacao • Impacto da janela de smoothing na demanda por espaco com e sem caching de prefixo Com prefixo: bp = d – s + w Calcula otimo schedule de transmissao para cenario com e sem caching de prefixo (sem restrição quanto a bs)

  17. Avaliacao • Impacto da janela de smoothing na demanda por espaco com e sem caching de prefixo • Aumenta janela, aumenta demanda por espaco • Quantidade de espaço total necessária nos dois cenários são comparáveis para diferentes valores de w • Tamanho total dos buffers nos dois casos: 3-5MB

  18. Avaliacao • Impacto do tamanho do buffer na taxa maxima de transmissão

  19. Avaliacao • Impacto do tamanho do buffer na taxa maxima de transmissão • Maior d, maior demanda por espaco para mesma reducao de banda (maior prefixo deve ser armazenado) (Fig 6) • Poucos Mbytes de espaco sao suficientes para grande reducao na banda alem de esconder grandes atrasos • 2MB de espaco total no proxy (bp+bs) na Fig 6: • reducao de peak rate de 44.5 Mbps para 4 Mbps • suporte para atrasos de ate 5 segundos

  20. Avaliacao • Como dividir espaço disponível entre bp e bs? • bp grande: permite smoothing sobre janela w maior • bs grande: absorve variaçoes de frames grandes

  21. Avaliacao • Peak rate X janela de smoothing w

  22. Avaliacao • Peak rate X janela de smoothing w • bp aumenta com w, bs = M - bp • Inicialmente valor otimo bs* tambem aumenta com w (enquanto bs* < bs) • Se w aumenta ainda mais, bs* e limitado por bs, e ambos diminuem. O peak rate aumenta • Tamanho pequeno do staging buffer forca proxy a transmitir mais agressivamente para evitar overflow. • Desempenho degrada para bp > M/2: alocacao simetrica entre prefix buffer e staging buffer (Fig 8)

  23. Bandwidth Skimming Largura de Banda Média do Servidor (# fluxos) Taxa de Requisições (N) Replicacao de Conteudo com Compartilhamento de Fluxos Complexidade extra devido às novas relações de custo Exemplo: 10 servidores proxy, taxa de requisição por proxy = 100 vs. um servidor origem com taxa total = 1000 O que é mais barato?10770 fluxos do proxyou12 fluxos da origem ?

  24. Replicacao de Conteudo com Compartilhamento de Fluxos • Novos trade-offs • Unicast: de forma abstrata, conteudo otimo e o conteudo correntemente mais popular • Multicast: mesmo abstratamente, otimo e desconhecido • Alem de reduzir latencia inicial e permitir smoothing, caching de prefixos pode ter custo-beneficio mesmo para acesso sequencial a arquivo inteiro • Prefixo e transmitido mais frequentemente • Sufixo compartilhado por um # maior de clientes (custo do fluxo amortizado entre estes clientes) • Conteudo otimo depende do numero de servidores proxy e do custo relativo de um fluxo do proxy para o custo de um fluxo da origem

  25. Replicacao de Conteudo com Compartilhamento de Fluxos • Foco corrente: modelos de otimizacao para determinacao do conteudo otimo • Protocolos considerados: • Dynamic Skyscraper • Patching • Bandwidth Skimming

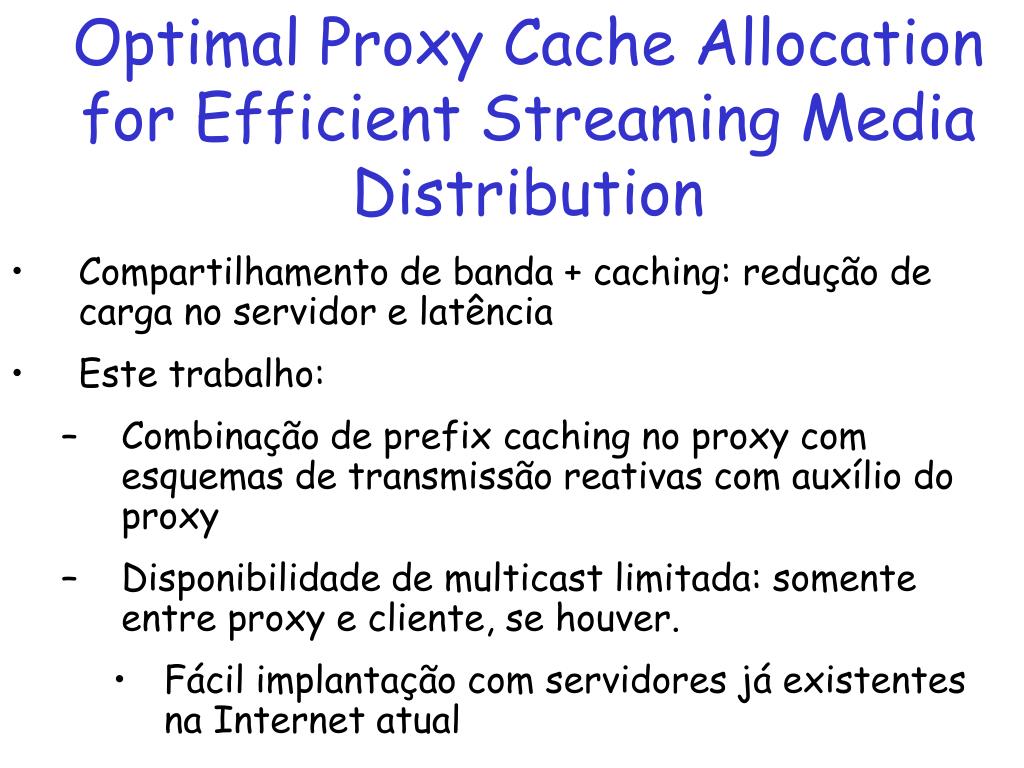

  26. Optimal Proxy Cache Allocation for Efficient Streaming Media Distribution • Compartilhamento de banda + caching: redução de carga no servidor e latência • Este trabalho: • Combinação de prefix caching no proxy com esquemas de transmissão reativas com auxílio do proxy • Disponibilidade de multicast limitada: somente entre proxy e cliente, se houver. • Fácil implantação com servidores já existentes na Internet atual

  27. Perguntas Chaves • Quais protocolos de transmissão reativos com auxílio de proxy existem? • Como estender protocolos atuais (Patching e Bandwidth Skimming) para uso de proxy? • Para um dado protocolo: qual o conteúdo do proxy (prefix caching) que minimiza o custo de transmissão? • Quais são os tradeoffs entre tamanho do proxy cache e banda de transmissão para os diferentes protocolos?

  28. Contribuição • Técnica de alocação geral para determinar conteúdo ótimo do protocolo • Geral, mas utiliza características do protocolo em questão • Novos métodos de transmissão que exploram uso do proxy para reduzir custo de transmissão • Nem sempre multicast está disponível (somente no caminho proxy-cliente, se houver) • Avaliação do impacto de método de transmissão, política de alocação do cache, tamanho do cache e disponibilidade de multicast no custo de transmissão

  29. Modelo • Premissas • Acesso sequencial sempre iniciando da posição 0 • Requisições do cliente sempre passam pelo proxy • Foco: • Um servidor e um proxy • Arquivos heterogêneos (diferentes tamanhos e bitrates)

  30. Modelo • N videos CBR • Caching grain u: tamanho da unidade mínima de alocação no cache • Video i tem: • Bitrate bi • Duração Li segundos • Tamanho ni unidades : niu=biLi • probabilidade de acesso pi (dada por lei de Zipf nos experimentos) • Tamanho do cache: S unidades

  31. Modelo • cp: custo associado a transmitir um bit de video no caminho servidor-proxy • cs: custo associado a transmitir um bit de video no caminho proxy-cliente • Ci(vi): custo de transmissão por unidade de tempo para video i, quando prefixo de tamanho vi é armazenado no cache • Objetivo: minimizar

  32. Alocação Ótima do Cache • Ai: conjunto de todos os possíveis prefixos do video i • Ai = {mi | 0  mi  ni } • savings(mi) = redução no custo de transmissão quando prefixo de tamanho mi do video i é armazenado no cache, comparado com o custo de transmissão quando não armazena nenhum prefixo • savings(mi)= Ci(0) – Ci(mi)

  33. Alocação Ótima do Cache • Problema de otimização • Solução polinomial por programação dinâmica • Técnica geral. • Ci(mi) depende do protocolo usado mas pode ser qualquer expressão • Note que não há restrição na banda do proxy

  34. Protocolos de Transmissão com Auxílio do Proxy • Projeto de novos protocolos de transmissão com auxílio do proxy • Com e sem multicast entre proxy e cliente • Para cada protocolo: • Deriva Ci(mi) • Utilização solução do problema de otimização para determinar conteúdo ótimo do cache

  35. Unicast Suffix Batching (Sbatch) • Todos caminhos são unicast: proxy so fala unicast • Batching dos sufixos através do prefix cache • não acarreta latência inicial • Requisição chegando no instante 0: proxy escalona transmissão do sufixo do servidor para instante vi • Todas requisições de cliente que chegam entre instantes 0 e vi, compartilham sufixo • Cliente tem que escutar dois fluxos

  36. Unicast Suffix Batching (Sbatch) • Quando vi = 0 ou vi = Li: transmissão unicast

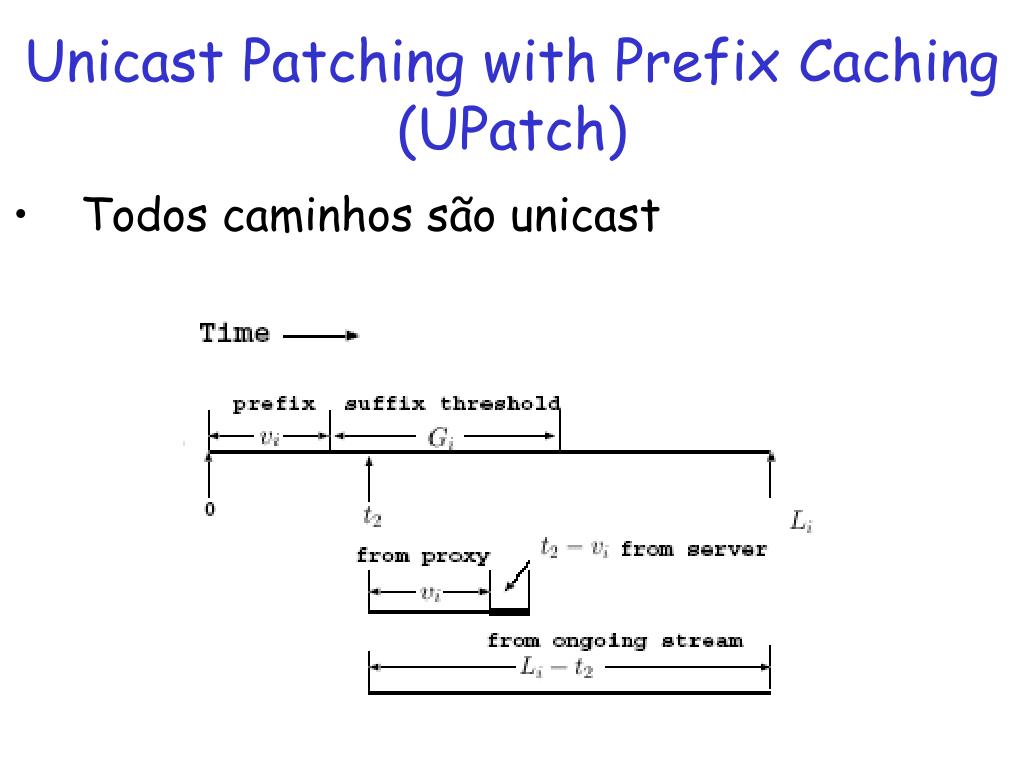

  37. Unicast Patching with Prefix Caching (UPatch) • Todos caminhos são unicast

  38. Unicast Patching with Prefix Caching (UPatch) • Todos caminhos são unicast

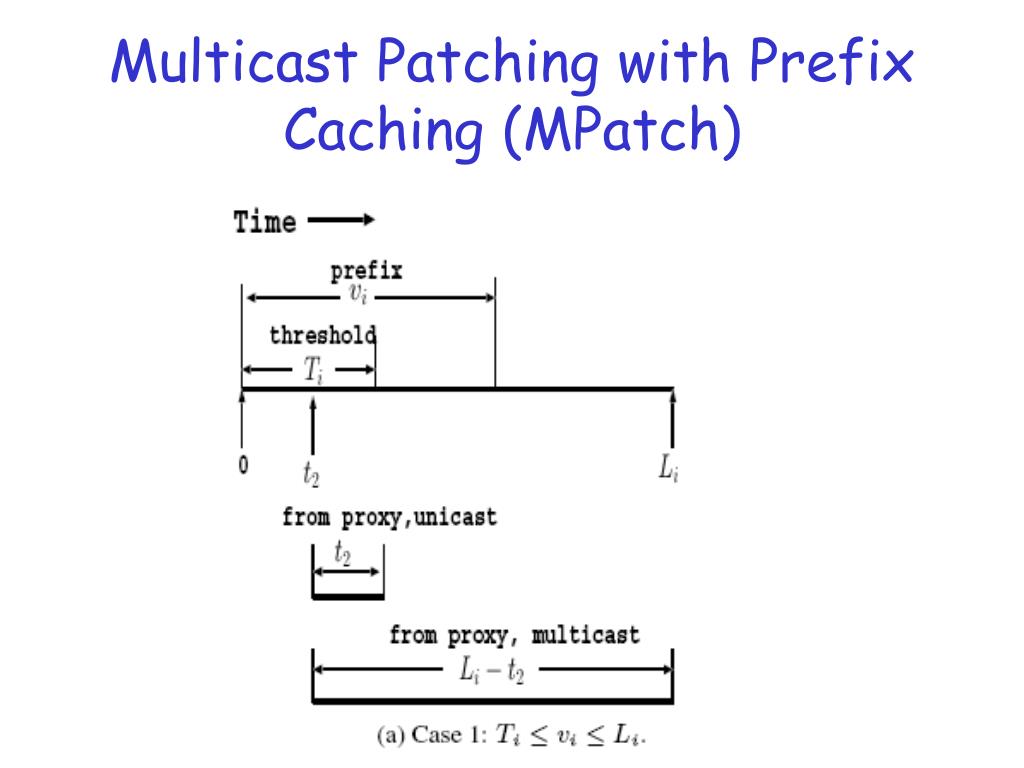

  39. Multicast Patching with Prefix Caching (MPatch) • Caminho proxy-cliente fala multicast • Primeira requisição no tempo 0 para arquivo com prefixo vi • Seja Ti: threshold do Patching para regular frequencia de transmissão de fluxos completos • Segunda requisição para mesmo arquivo chega no instante 0  t2  Ti • Dois cenários possíveis • Ti  vi  Li • 0  vi  Ti

  40. Multicast Patching with Prefix Caching (MPatch)

  41. Multicast Patching with Prefix Caching (MPatch)

  42. Multicast Merging with Prefix Caching (MMerge) • Caminho proxy-cliente fala multicast • Prefixo transmitido do proxy via Bandwidth Skimming (Closest Target) • Sufixo transmitido do servidor para proxy via unicast o mais tarde possível • Expressão Ci(vi) obtida via simulacão

  43. Replicacao de Conteudo para Dynamic Skyscraper • Como estender o protocolo Dynamic Skyscraper para permitir que prefixos sejam armazenados em proxies? • Partitioned Skyscraper Protocol (melhora desempenho mesmo para um servidor) • Quais objetos devem ser replicados em um numero de proxies para minimizar o uso do servidor remoto, para custo fixo dos proxies? • Como particionar os objetos entre servidor origem e proxies para minimizar custo total de transmissao? • Modelo de otimizacao • Premissas: homogeneidade de cargas e servidores • Objetivo: insights iniciais (1o trabalho na area)

  44. ... Channel 0 ... 1 ... 2 ... 3 ... 4 ... 5 ... 6 ... 7 Dynamic Skyscraper Broadcast • K canais, T1 = duracao do segmento transmitido no canal 0 • Skyscrapertransmission clusters • - sequências que compartilham o mesmo segmento no canal K • - largura =W (em cada canal) • - cada cluster pode transmitir um arquivo diferente (sob demanda)

  45. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... Dynamic Skyscraper Broadcast • N grupos de K canais • Cada grupo, sequência de transmission groups • Transmission groups em diferentes grupos são persistently staggered • Novo transmission group a cada  = W x T1 / N (latência) • Escalonamento de transmission group : FCFS (FIFO)

  46. Dynamic Skyscraper + Caching • Alternativa 1: replicacao de objetos inteiros • Transmissao de um unico servidor • Alocacao de recursos: • Proxy tem que alocar espaco para objetos replicados localmente • Proxy tem que alocar largura de banda de rede para repassar conteudo recebido da origem para clientes • Proxy tem que alocar largura de banda de servidor e de rede para transmitir os objetos locais • Desvantagem: caching de prefixos pode reduzir custos

  47. Dynamic Skyscraper + Caching • Alternativa 2 (Ingenua) : Implementacao Compartilhada • Origem e proxies colaboram para implementar transmission clusters • Transmissao de um arquivo parcialmente replicado em um proxy: origem e todos proxies cooperam para prover um transmission cluster em todas as regioes • Novas requisicoes durante transmission cluster • Desperdicio de banda

  48. Dynamic Skyscraper + Caching • Alternativa 3: Partitioned Dynamic Skyscraper • Principio: Desacoplar transmissao dos segmentos iniciais da transmissao dos segmentos finais • Mini-transmission clusters alocados sob-demanda • k segmentos • w = tamanho relativo do maior segmento no mini-cluster / duracao de cada mini-cluster • Um transmission cluster composto de multiplos mini-clusters • Aloca apenas um mini-cluster em resposta a uma requisicao • Transmissao dos segmentos restantes mantem mesma estrutura do transmission cluster

  49. Partitioned Dynamic Skyscraper • Se objeto parcialmente replicado em proxies • Transmissao de mini-clusters do proxy • Transmissao do restante seguindo mesma estrutura do transmission cluster original • Filas nos proxies e no servidor origem: independencia • Mas: transmissoes tem que ser coordenadas • Transmissao do mini-cluster o mais cedo possivel • Transmissao do transmission cluster o mais tarde possivel • Evita atrasos e maximiza compartilhamento de fluxos

  50. Partitioned Dynamic Skyscraper • Janelas de catch–up • Mini-cluster : no maximo (w-1)  T1 • Transmission cluster: (W – sk+1 + s)  T1 Maior do que no protocolo original (W  T1) • Aumento na janela de catch-up • Maior chance de compartilhamento: reducao na demanda por banda do servidor • Aumento na demanda por espaco no cliente ( = janela) • Aumento na demanda por banda do cliente Cliente pode ter que escutar a 3 ou 4 fluxos simultaneos
