  1. MANUEL DE MISE EN ŒUVRE MODE OPERATOIRE MURS COFFOR www.coffor.fr

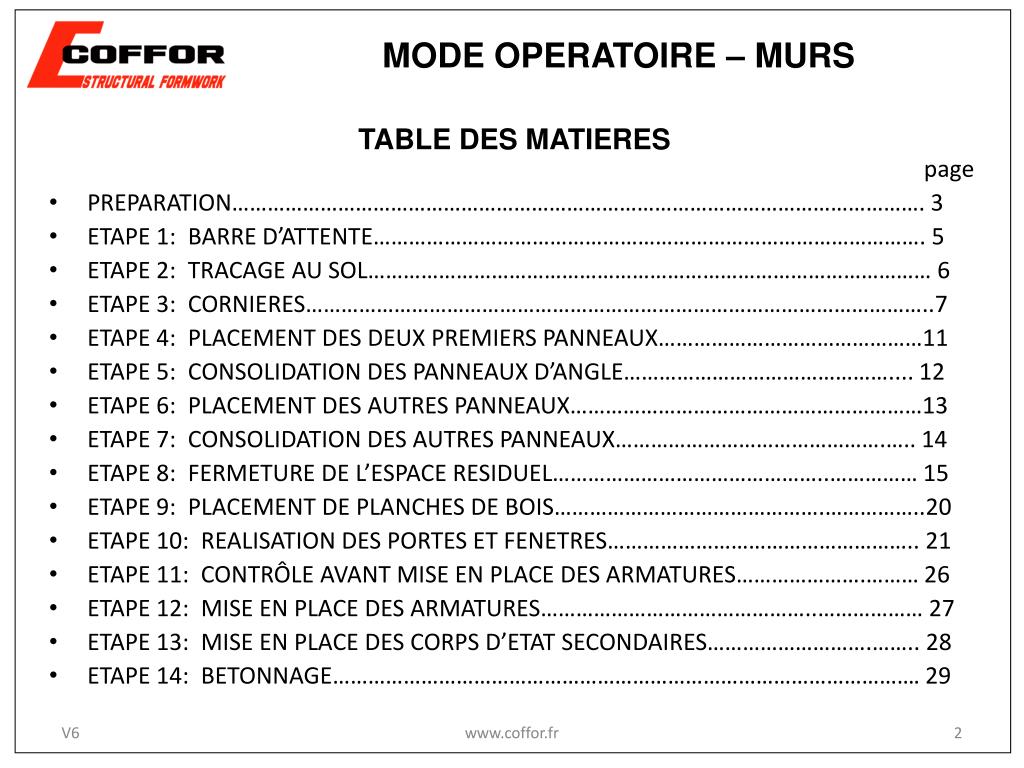

  2. MODE OPERATOIRE – MURS TABLE DES MATIERES page • PREPARATION……………………………………………………………………………………………………….3 • ETAPE 1: BARRE D’ATTENTE…………………………………………………………………………………. 5 • ETAPE 2: TRACAGE AU SOL…………………………………………………………………………………… 6 • ETAPE 3: CORNIERES……………………………………………………………………………………………..7 • ETAPE 4: PLACEMENT DES DEUX PREMIERS PANNEAUX………………………………………11 • ETAPE 5: CONSOLIDATION DES PANNEAUX D’ANGLE……………………………………….... 12 • ETAPE 6: PLACEMENT DES AUTRES PANNEAUX……………………………………………………13 • ETAPE 7: CONSOLIDATION DES AUTRES PANNEAUX……………………………………….….. 14 • ETAPE 8: FERMETURE DE L’ESPACE RESIDUEL………………………………………..…………… 15 • ETAPE 9: PLACEMENT DE PLANCHES DE BOIS……………………………………….……………..20 • ETAPE 10: REALISATION DES PORTES ET FENETRES…………………………………………….. 21 • ETAPE 11: CONTRÔLE AVANT MISE EN PLACE DES ARMATURES………………….……… 26 • ETAPE 12: MISE EN PLACE DES ARMATURES………………………………………..……………… 27 • ETAPE 13: MISE EN PLACE DES CORPS D’ETAT SECONDAIRES……………………….…….. 28 • ETAPE 14: BETONNAGE………………………………………………………………………………………. 29 www.coffor.fr

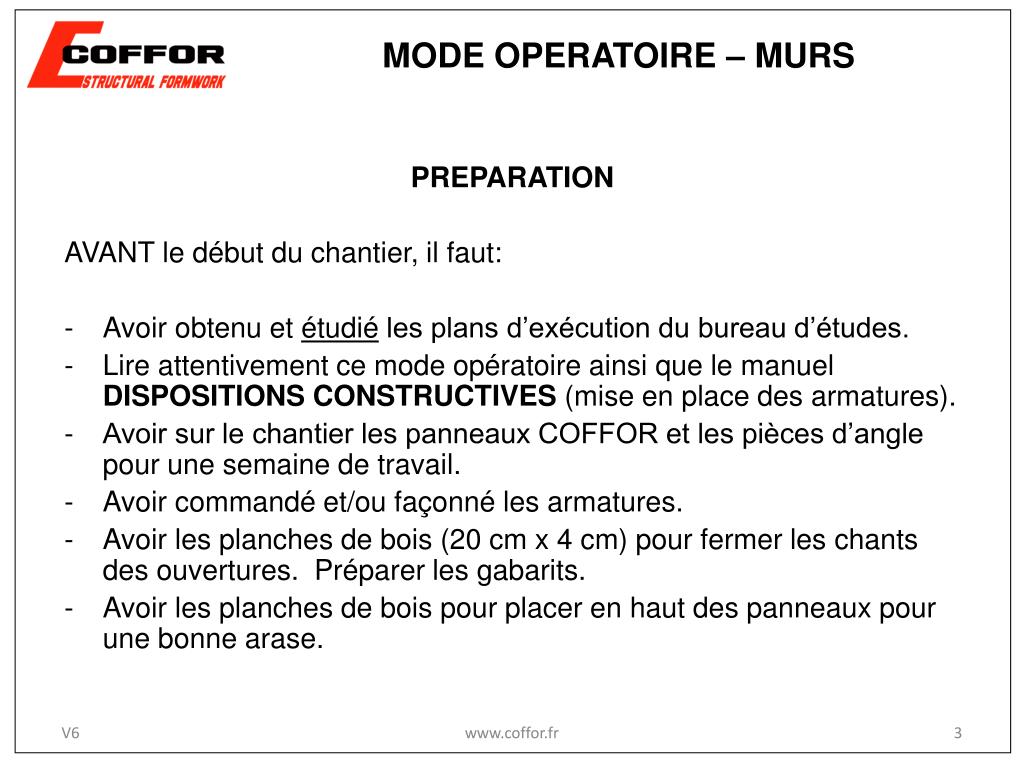

  3. MODE OPERATOIRE – MURS PREPARATION AVANT le début du chantier, il faut: Avoir obtenu et étudié les plans d’exécution du bureau d’études. Lire attentivement ce mode opératoire ainsi que le manuel DISPOSITIONS CONSTRUCTIVES (mise en place des armatures). Avoir sur le chantier les panneaux COFFOR et les pièces d’angle pour une semaine de travail. Avoir commandé et/ou façonné les armatures. Avoir les planches de bois (20 cm x 4 cm) pour fermer les chants des ouvertures. Préparer les gabarits. Avoir les planches de bois pour placer en haut des panneaux pour une bonne arase. www.coffor.fr

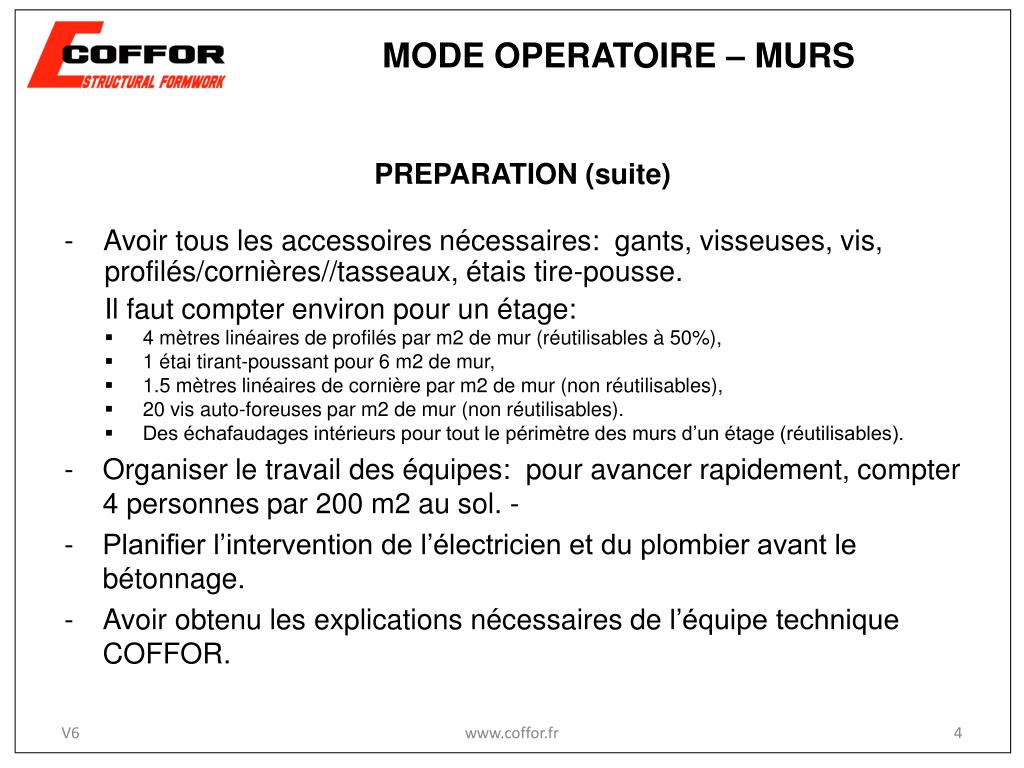

  4. MODE OPERATOIRE – MURS PREPARATION (suite) - Avoir tous les accessoires nécessaires: gants, visseuses, vis, profilés/cornières//tasseaux, étais tire-pousse. Il faut compter environ pour un étage: 4 mètres linéaires de profilés par m2 de mur (réutilisables à 50%), 1 étai tirant-poussant pour 6 m2 de mur, 1.5 mètres linéaires de cornière par m2 de mur (non réutilisables), 20 vis auto-foreuses par m2 de mur (non réutilisables). Des échafaudages intérieurs pour tout le périmètre des murs d’un étage (réutilisables). Organiser le travail des équipes: pour avancer rapidement, compter 4 personnes par 200 m2 au sol. - Planifier l’intervention de l’électricien et du plombier avant le bétonnage. Avoir obtenu les explications nécessaires de l’équipe technique COFFOR. www.coffor.fr

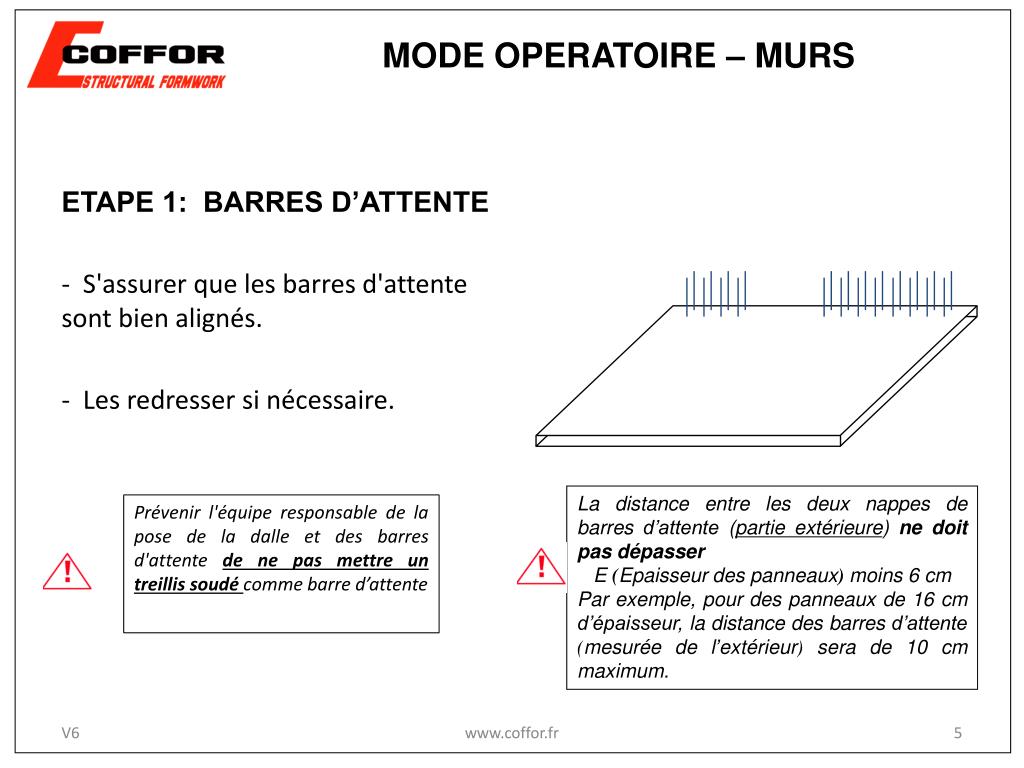

  5. MODE OPERATOIRE – MURS ETAPE 1: BARRES D’ATTENTE - S'assurer que les barres d'attente sont bien alignés. - Les redresser si nécessaire. La distance entre les deux nappes de barres d’attente (partie extérieure) ne doit pas dépasser E (Epaisseur des panneaux) moins 6 cm Par exemple, pour des panneaux de 16 cm d’épaisseur, la distance des barres d’attente (mesurée de l’extérieur) sera de 10 cm maximum. Prévenir l'équipe responsable de la pose de la dalle et des barres d'attente de ne pas mettre un treillis soudé comme barre d’attente www.coffor.fr

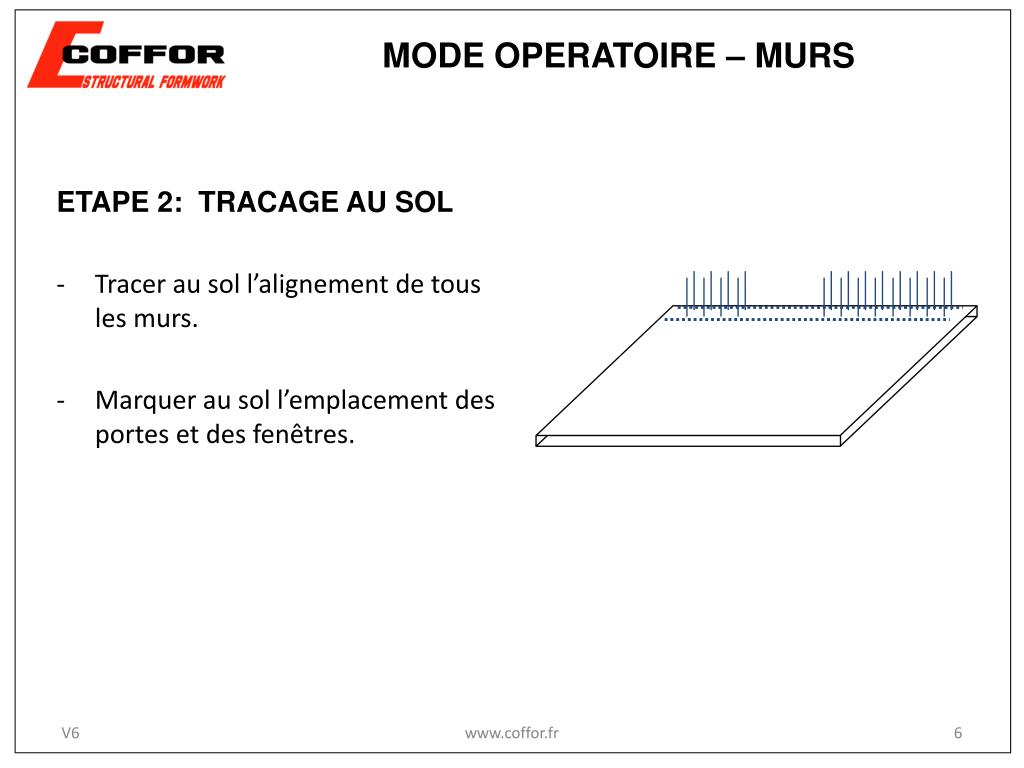

  6. MODE OPERATOIRE – MURS ETAPE 2: TRACAGE AU SOL • Tracer au sol l’alignement de tous les murs. • Marquer au sol l’emplacement des portes et des fenêtres. www.coffor.fr

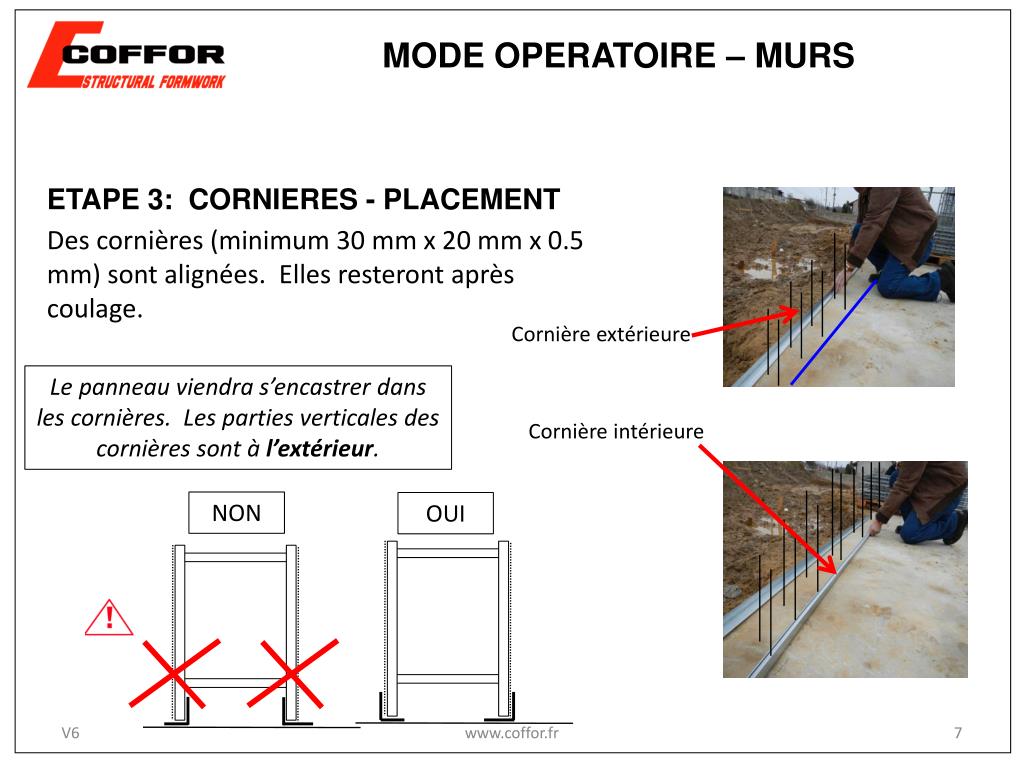

  7. MODE OPERATOIRE – MURS ETAPE 3: CORNIERES - PLACEMENT Des cornières (minimum 30 mm x 20 mm x 0.5 mm) sont alignées. Elles resteront après coulage. Cornière extérieure Le panneau viendra s’encastrer dans les cornières. Les parties verticales des cornières sont à l’extérieur. NON Cornière intérieure OUI www.coffor.fr

  8. MODE OPERATOIRE – MURS ETAPE 3: CORNIERES – FIXATION AU SOL Les cornières sont vissées dans la dalle. www.coffor.fr

  9. MODE OPERATOIRE – MURS ETAPE 3: CORNIERES – FIXATION AUX PANNEAUX COFFOR Le panneau vient s’encastrer dans les cornières. Les cornières sont ensuite vissées aux profilés COFFOR. www.coffor.fr

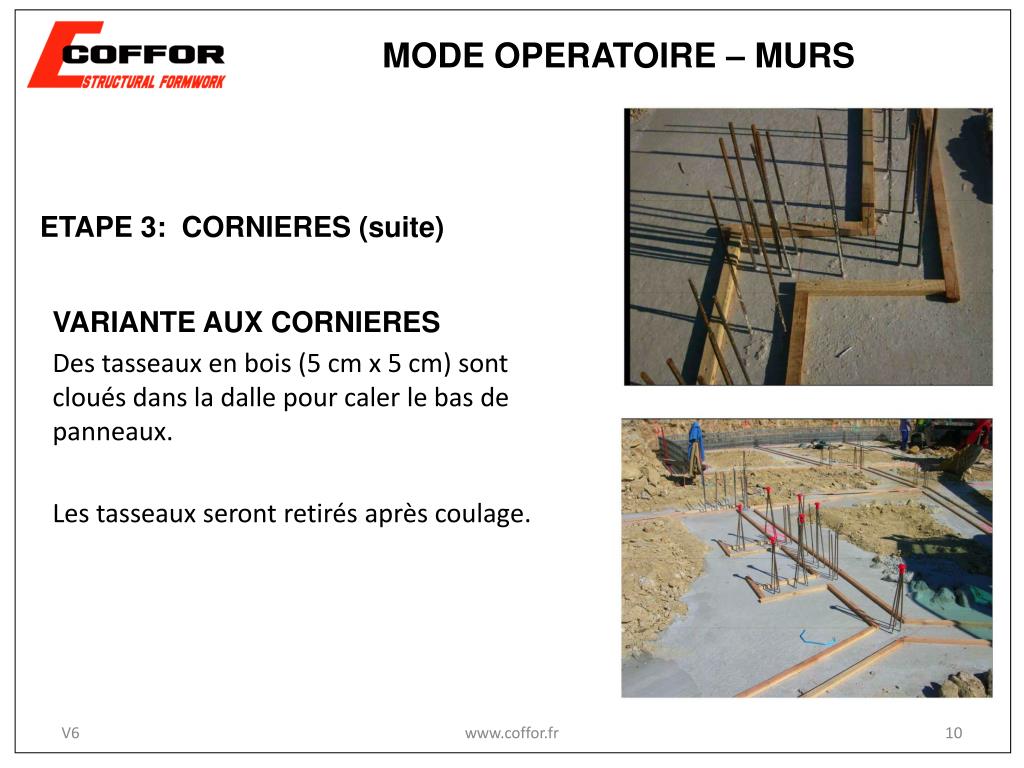

  10. MODE OPERATOIRE – MURS VARIANTE AUX CORNIERES Des tasseaux en bois (5 cm x 5 cm) sont cloués dans la dalle pour caler le bas de panneaux. Les tasseaux seront retirés après coulage. ETAPE 3: CORNIERES (suite) www.coffor.fr

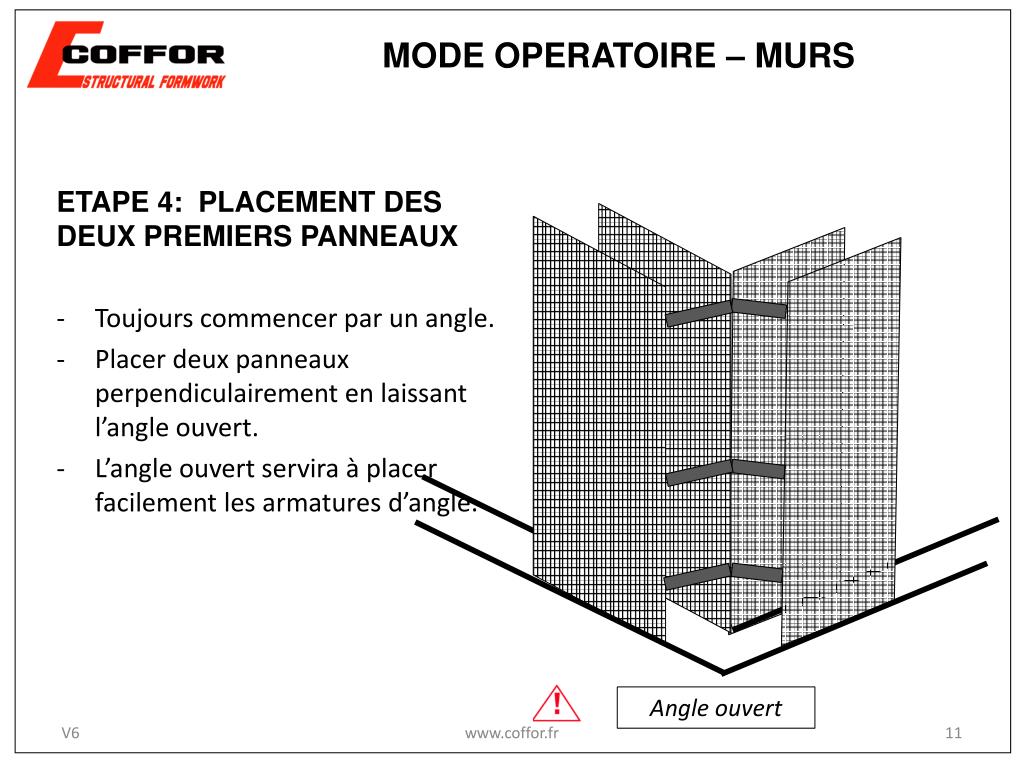

  11. MODE OPERATOIRE – MURS ETAPE 4: PLACEMENT DES DEUX PREMIERS PANNEAUX • Toujours commencer par un angle. • Placer deux panneaux perpendiculairement en laissant l’angle ouvert. • L’angle ouvert servira à placer facilement les armatures d’angle. Angle ouvert www.coffor.fr

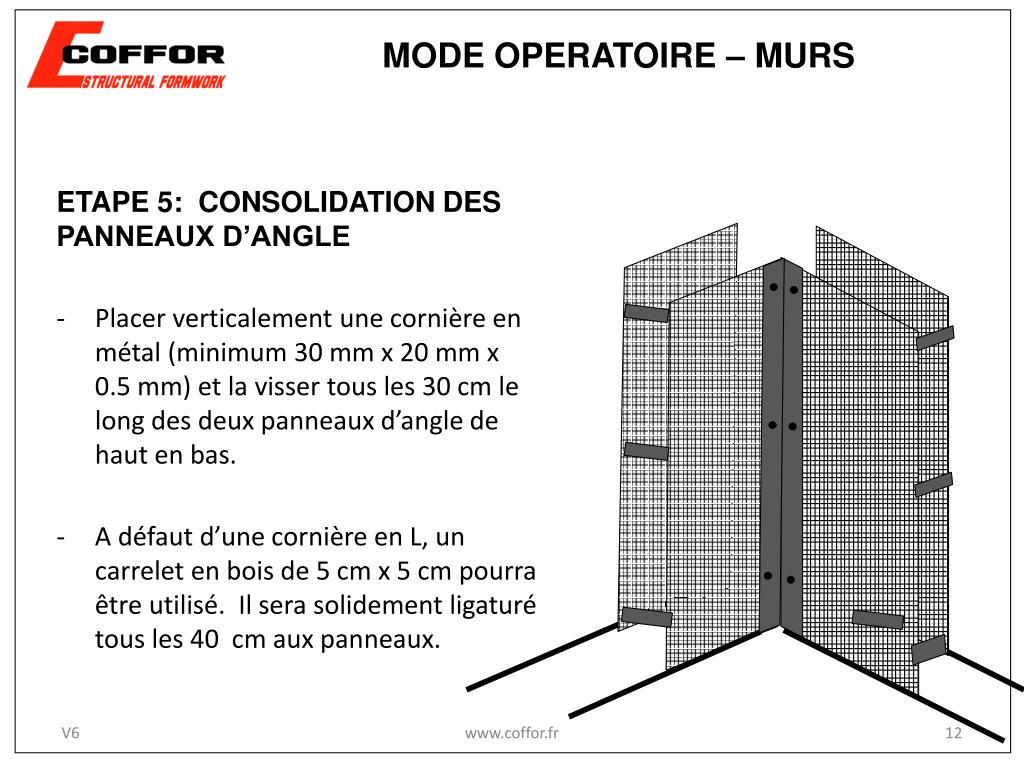

  12. MODE OPERATOIRE – MURS ETAPE 5: CONSOLIDATION DES PANNEAUX D’ANGLE • Placer verticalement une cornière en métal (minimum 30 mm x 20 mm x 0.5 mm) et la visser tous les 30 cm le long des deux panneaux d’angle de haut en bas. • A défaut d’une cornière en L, un carrelet en bois de 5 cm x 5 cm pourra être utilisé. Il sera solidement ligaturé tous les 40 cm aux panneaux. www.coffor.fr

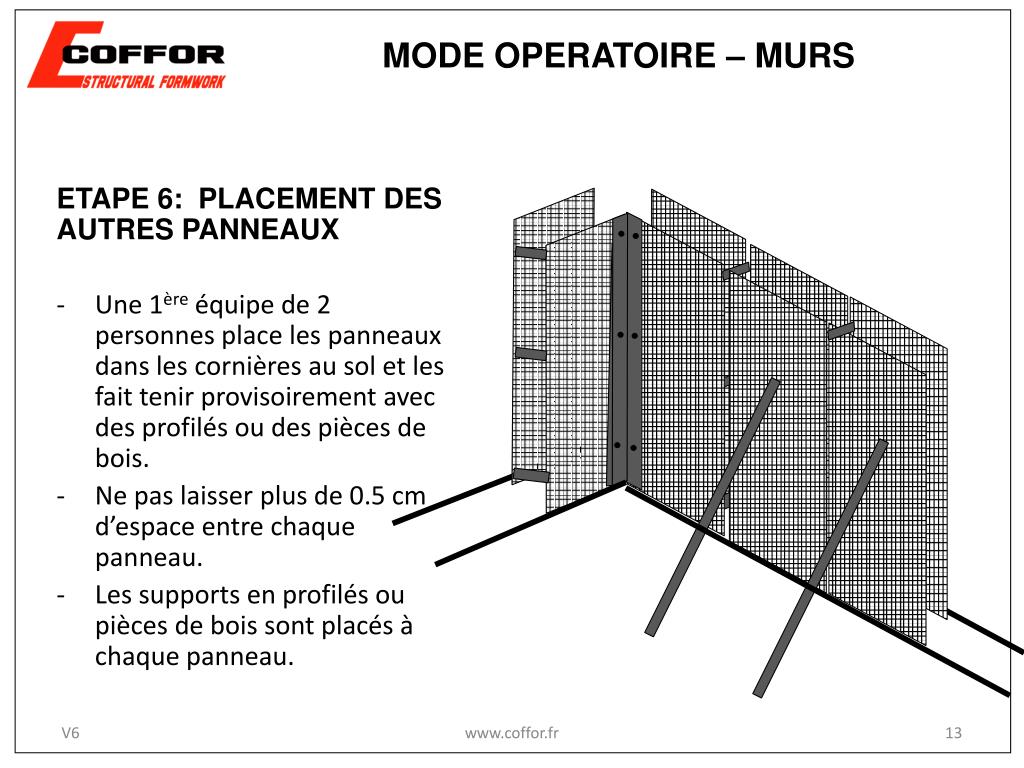

  13. MODE OPERATOIRE – MURS ETAPE 6: PLACEMENT DES AUTRES PANNEAUX • Une 1ère équipe de 2 personnes place les panneaux dans les cornières au sol et les fait tenir provisoirement avec des profilés ou des pièces de bois. • Ne pas laisser plus de 0.5 cm d’espace entre chaque panneau. • Les supports en profilés ou pièces de bois sont placés à chaque panneau. www.coffor.fr

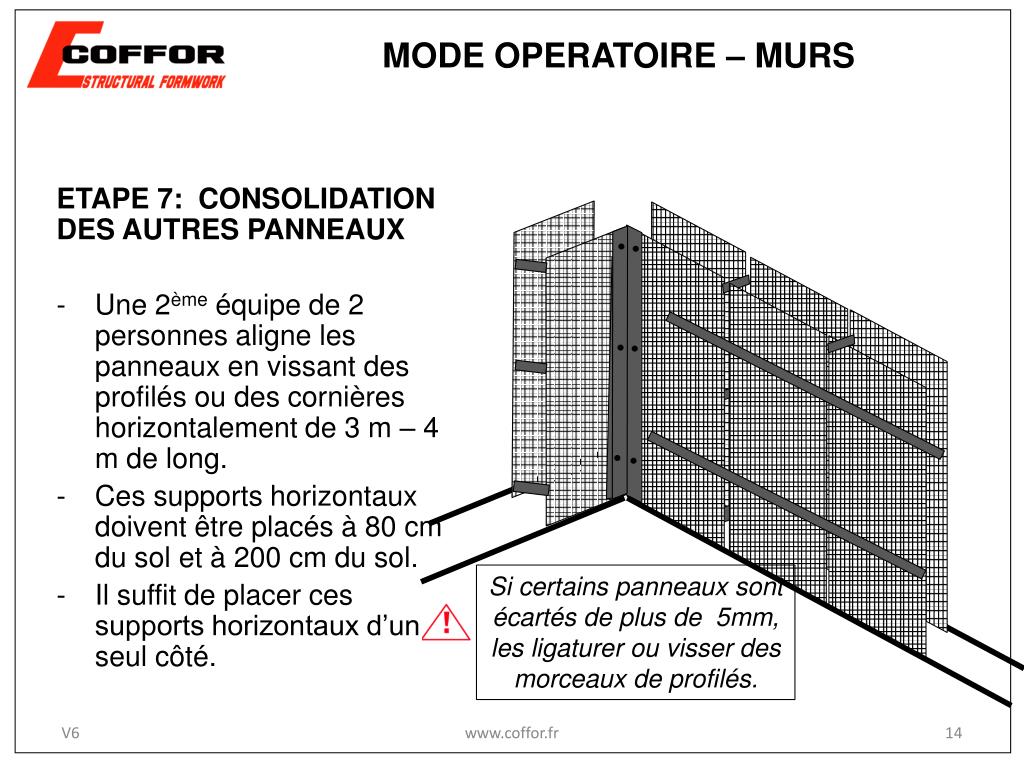

  14. MODE OPERATOIRE – MURS ETAPE 7: CONSOLIDATION DES AUTRES PANNEAUX • Une 2ème équipe de 2 personnes aligne les panneaux en vissant des profilés ou des cornières horizontalement de 3 m – 4 m de long. • Ces supports horizontaux doivent être placés à 80 cm du sol et à 200 cm du sol. • Il suffit de placer ces supports horizontaux d’un seul côté. Si certains panneaux sont écartés de plus de 5mm, les ligaturer ou visser des morceaux de profilés. www.coffor.fr

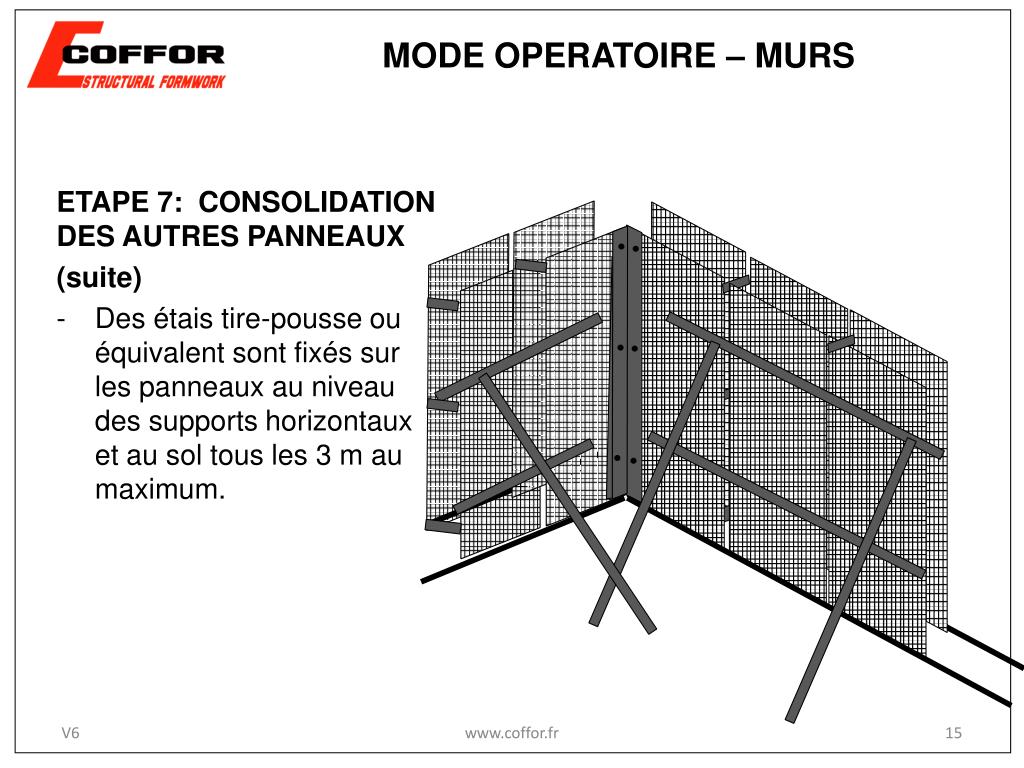

  15. MODE OPERATOIRE – MURS ETAPE 7: CONSOLIDATION DES AUTRES PANNEAUX (suite) • Des étais tire-pousse ou équivalent sont fixés sur les panneaux au niveau des supports horizontaux et au sol tous les 3 m au maximum. www.coffor.fr

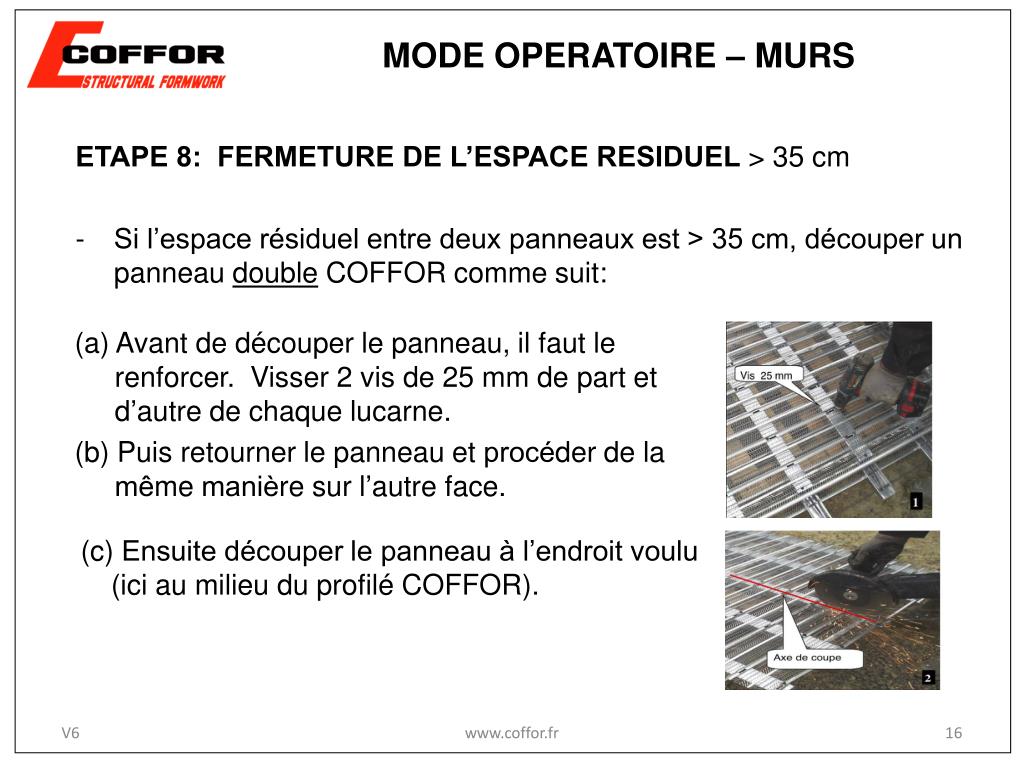

  16. MODE OPERATOIRE – MURS ETAPE 8: FERMETURE DE L’ESPACE RESIDUEL > 35 cm • Si l’espace résiduel entre deux panneaux est > 35 cm, découper un panneau double COFFOR comme suit: (a) Avant de découper le panneau, il faut le renforcer. Visser 2 vis de 25 mm de part et d’autre de chaque lucarne. (b) Puis retourner le panneau et procéder de la mêmemanière sur l’autre face. (c) Ensuite découper le panneau à l’endroit voulu (ici au milieu du profilé COFFOR). www.coffor.fr

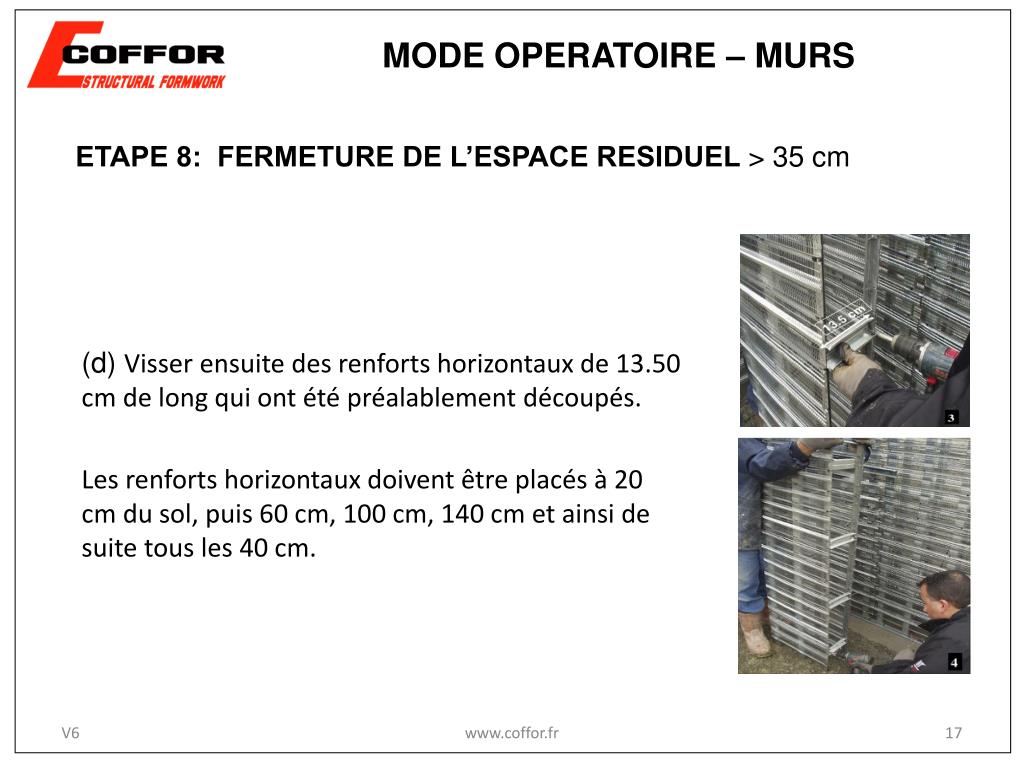

  17. MODE OPERATOIRE – MURS ETAPE 8: FERMETURE DE L’ESPACE RESIDUEL > 35 cm (d) Visser ensuite des renforts horizontaux de 13.50 cm de long qui ont été préalablement découpés. Les renforts horizontaux doivent être placés à 20 cm du sol, puis 60 cm, 100 cm, 140 cmet ainsi de suite tous les 40 cm. www.coffor.fr

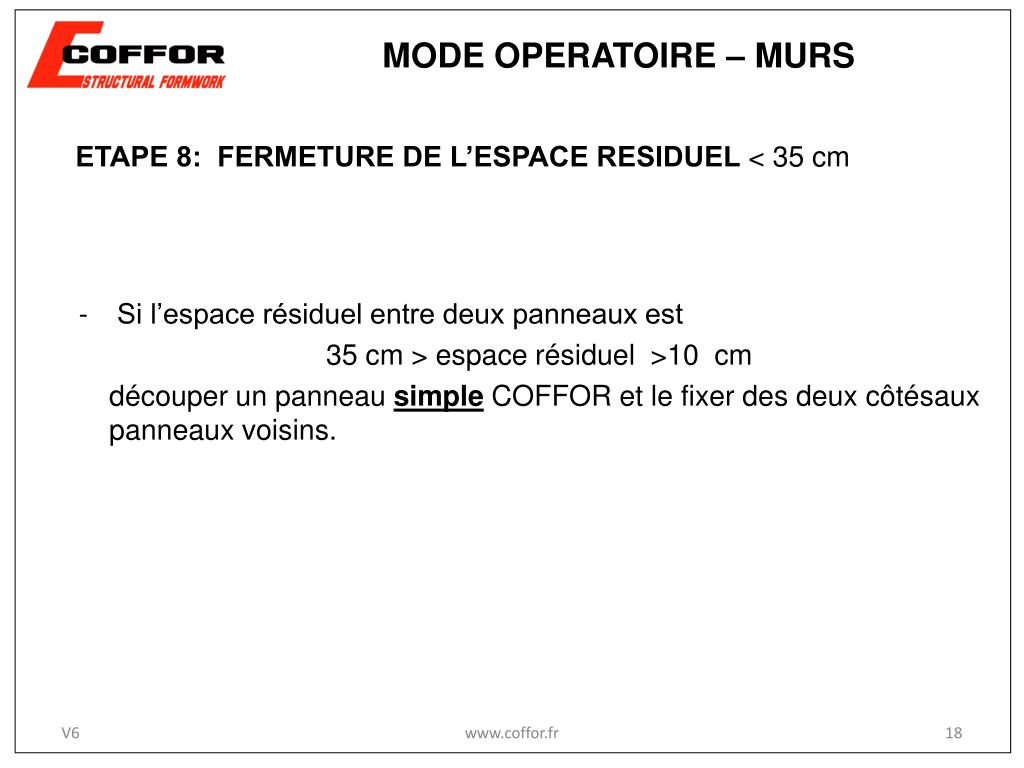

  18. MODE OPERATOIRE – MURS ETAPE 8: FERMETURE DE L’ESPACE RESIDUEL < 35 cm • Si l’espace résiduel entre deux panneaux est 35 cm > espace résiduel >10 cm découper un panneau simple COFFOR et le fixer des deux côtésaux panneaux voisins. www.coffor.fr

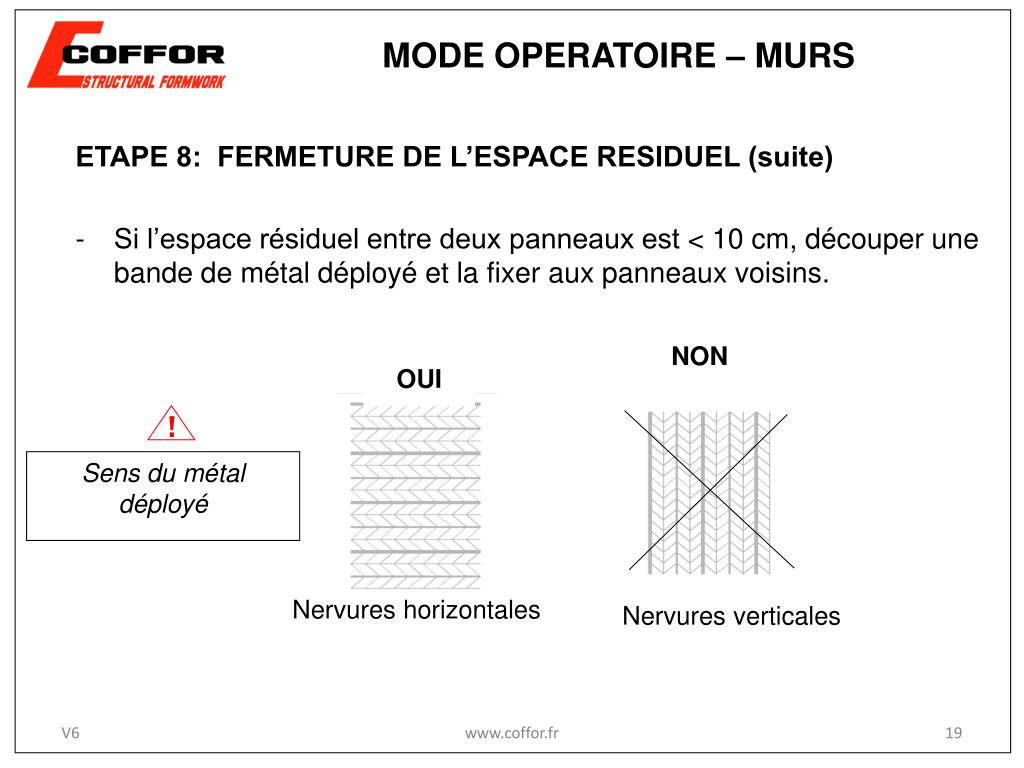

  19. ! OUI OUI Nervures horizontales Nervures verticales MODE OPERATOIRE – MURS ETAPE 8: FERMETURE DE L’ESPACE RESIDUEL (suite) • Si l’espace résiduel entre deux panneaux est < 10 cm, découper une bande de métal déployé et la fixer aux panneaux voisins. NON Sens du métal déployé www.coffor.fr

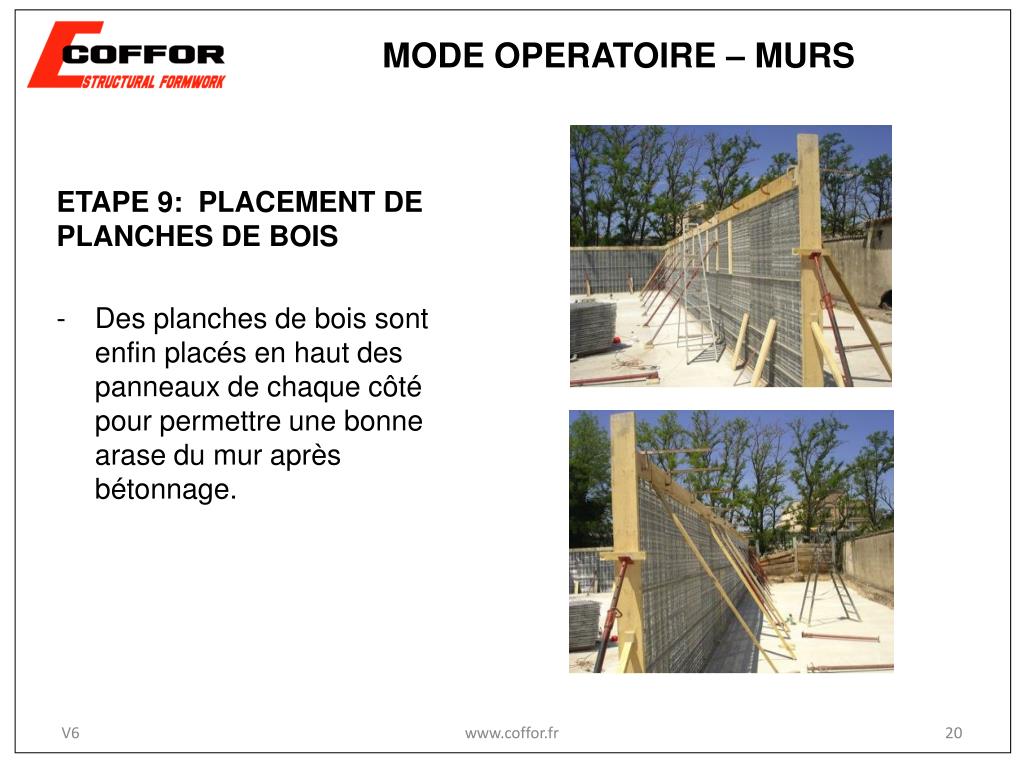

  20. MODE OPERATOIRE – MURS ETAPE 9: PLACEMENT DE PLANCHES DE BOIS • Des planches de bois sont enfin placés en haut des panneaux de chaque côté pour permettre une bonne arase du mur après bétonnage. www.coffor.fr

  21. MODE OPERATOIRE – MURS ETAPE 10: REALISATION DES PORTES Découper les panneaux pour obtenir l’emplacement de la porte. 2- Mise en place des profilésou cornières 1- Pose des panneaux autour des portes. 3- Mise en place des étais. www.coffor.fr

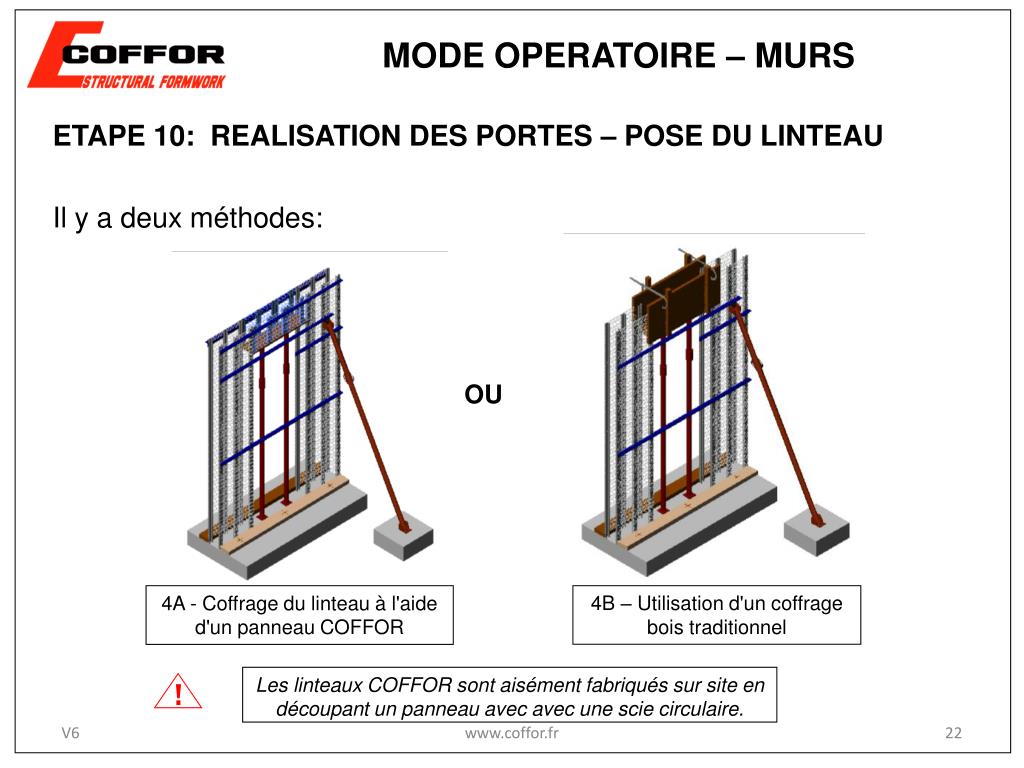

  22. ! MODE OPERATOIRE – MURS ETAPE 10: REALISATION DES PORTES – POSE DU LINTEAU Il y a deux méthodes: OU 4B– Utilisation d'un coffrage bois traditionnel 4A- Coffrage du linteau à l'aide d'un panneau COFFOR Les linteaux COFFOR sont aisément fabriqués sur site en découpant un panneau avec avec une scie circulaire. www.coffor.fr

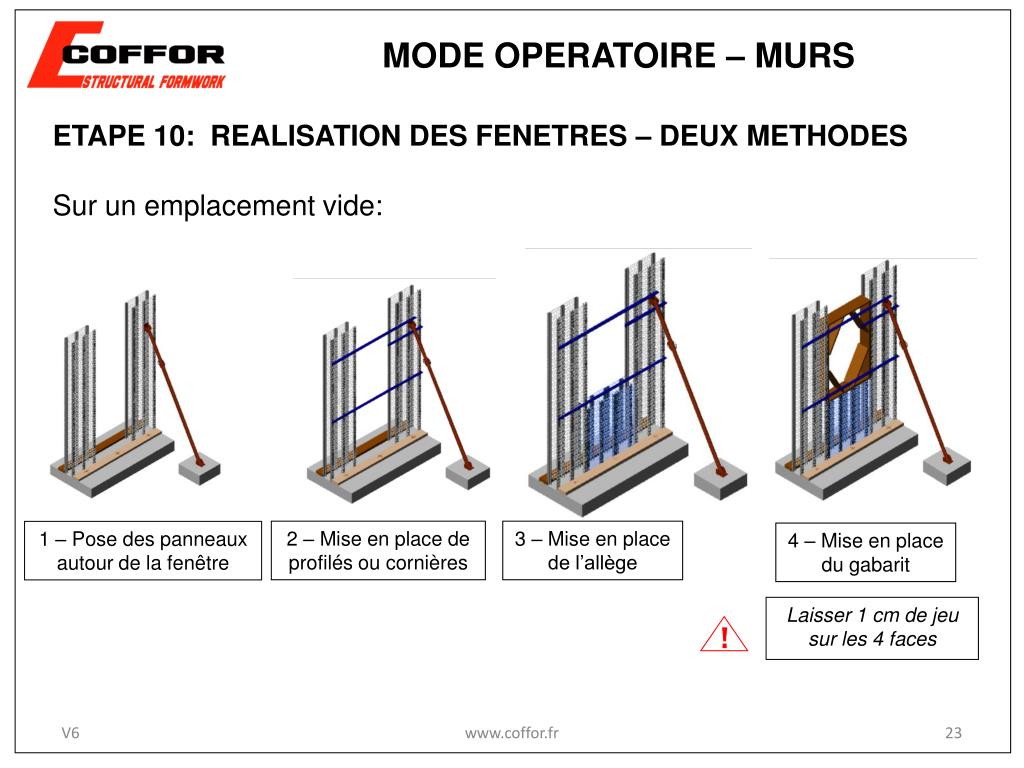

  23. ! MODE OPERATOIRE – MURS ETAPE 10: REALISATION DES FENETRES – DEUX METHODES Sur un emplacement vide: 2 – Mise en place de profilés ou cornières 3 – Mise en place de l’allège 1 – Pose des panneaux autour de la fenêtre 4 – Mise en place du gabarit Laisser 1 cm de jeu sur les 4 faces www.coffor.fr

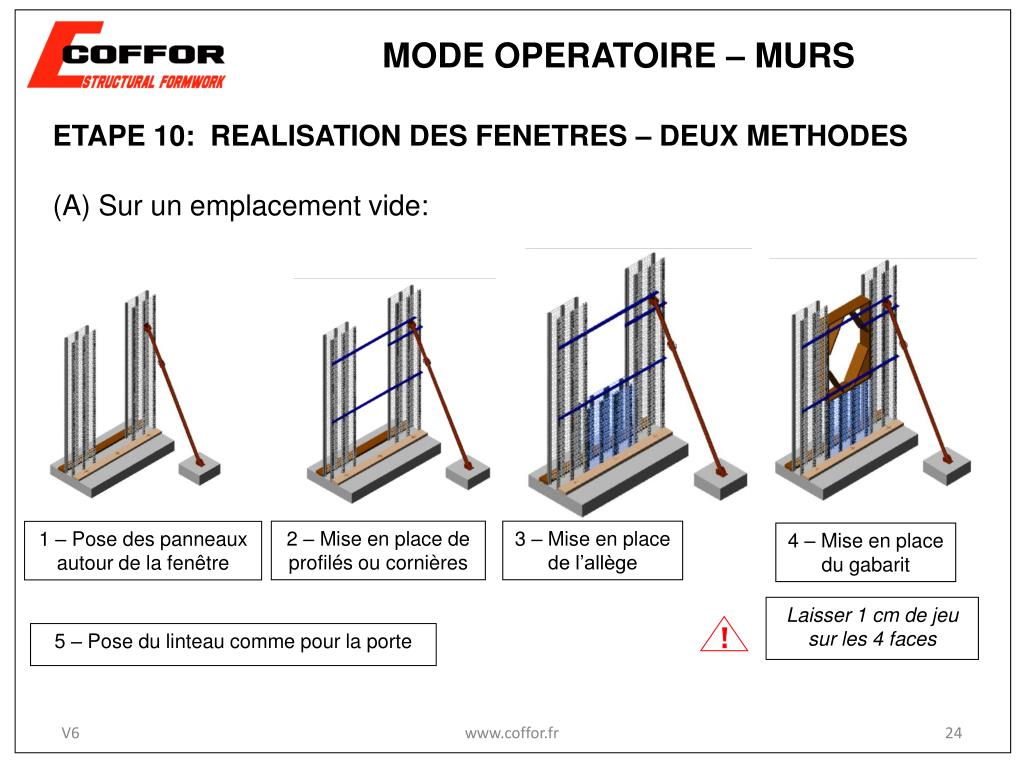

  24. ! MODE OPERATOIRE – MURS ETAPE 10: REALISATION DES FENETRES – DEUX METHODES (A) Sur un emplacement vide: 2 – Mise en place de profilés ou cornières 3 – Mise en place de l’allège 1 – Pose des panneaux autour de la fenêtre 4 – Mise en place du gabarit Laisser 1 cm de jeu sur les 4 faces 5 – Pose du linteau comme pour la porte www.coffor.fr

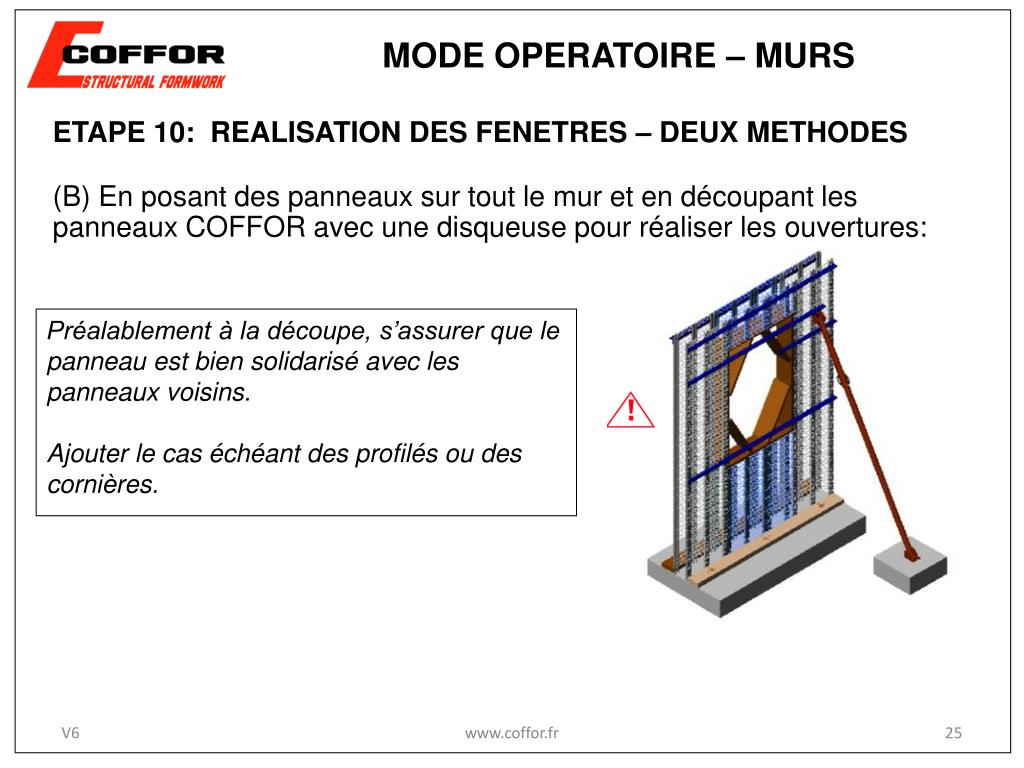

  25. MODE OPERATOIRE – MURS ETAPE 10: REALISATION DES FENETRES – DEUX METHODES (B) En posant des panneaux sur tout le mur et en découpant les panneaux COFFOR avec une disqueuse pour réaliser les ouvertures: Préalablement à la découpe, s’assurer que le panneau est bien solidarisé avec les panneaux voisins. Ajouter le cas échéant des profilés ou des cornières. www.coffor.fr

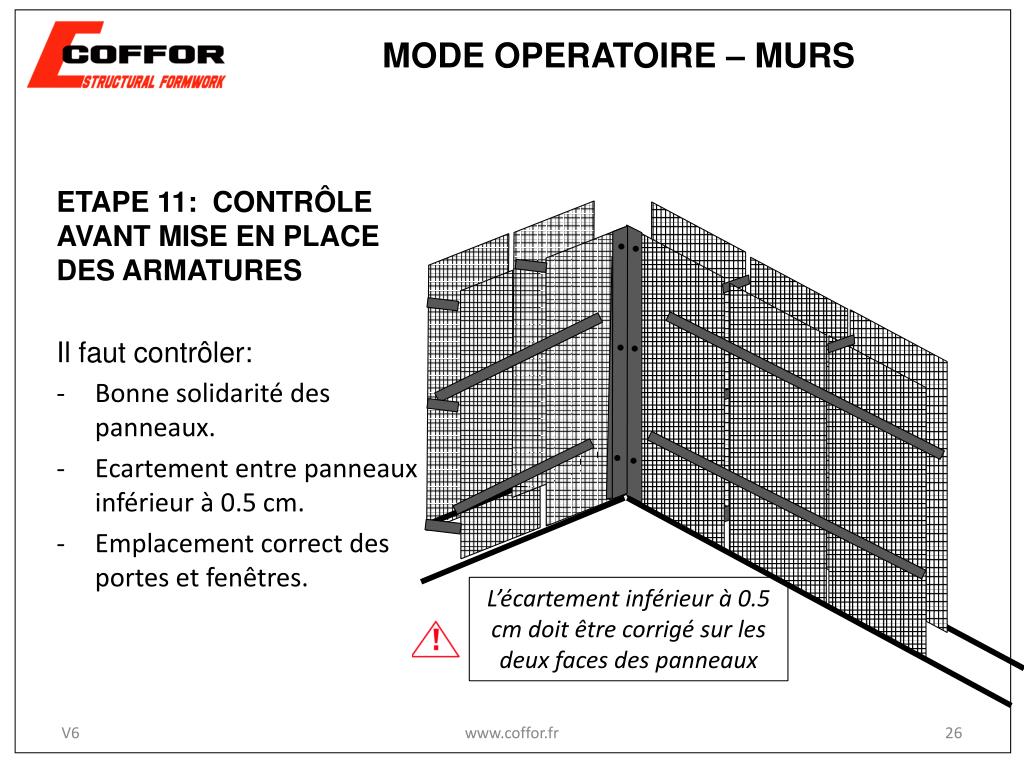

  26. MODE OPERATOIRE – MURS ETAPE 11: CONTRÔLE AVANT MISE EN PLACE DES ARMATURES Il faut contrôler: • Bonne solidarité des panneaux. • Ecartement entre panneaux inférieur à 0.5 cm. • Emplacement correct des portes et fenêtres. L’écartement inférieur à 0.5 cm doit être corrigé sur les deux faces des panneaux www.coffor.fr

  27. ! MODE OPERATOIRE – MURS ETAPE 12: MISE EN PLACE DES ARMATURES Le treillis anti fissuration n'est pas nécessaire avec COFFOR • Mettre les armatures selon les plans d’exécution. VOIR LE MANUEL DISPOSITIONS CONSTRUCTIVES • Fermer les angles avec les pièces d’angles. • En l’absence de pièces d’angles, elles peuvent être réalisées sur site en pliant un panneau simple. • Alternativement des pièces de boispeuvent remplacer les pièces d’angles. www.coffor.fr

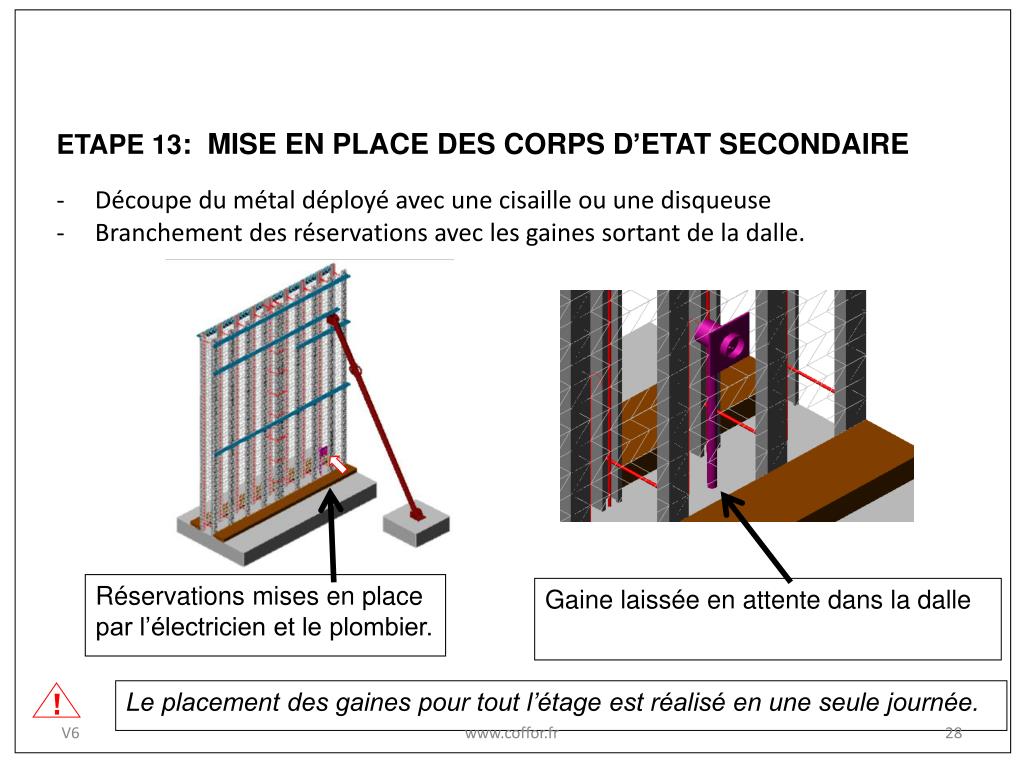

  28. ! ETAPE 13: MISE EN PLACE DES CORPS D’ETAT SECONDAIRE • Découpe du métal déployé avec une cisaille ou une disqueuse • Branchement des réservations avec les gaines sortant de la dalle. Réservations mises en place par l’électricien et le plombier. Gaine laissée en attente dans la dalle Le placement des gaines pour tout l’étage est réalisé en une seule journée. www.coffor.fr

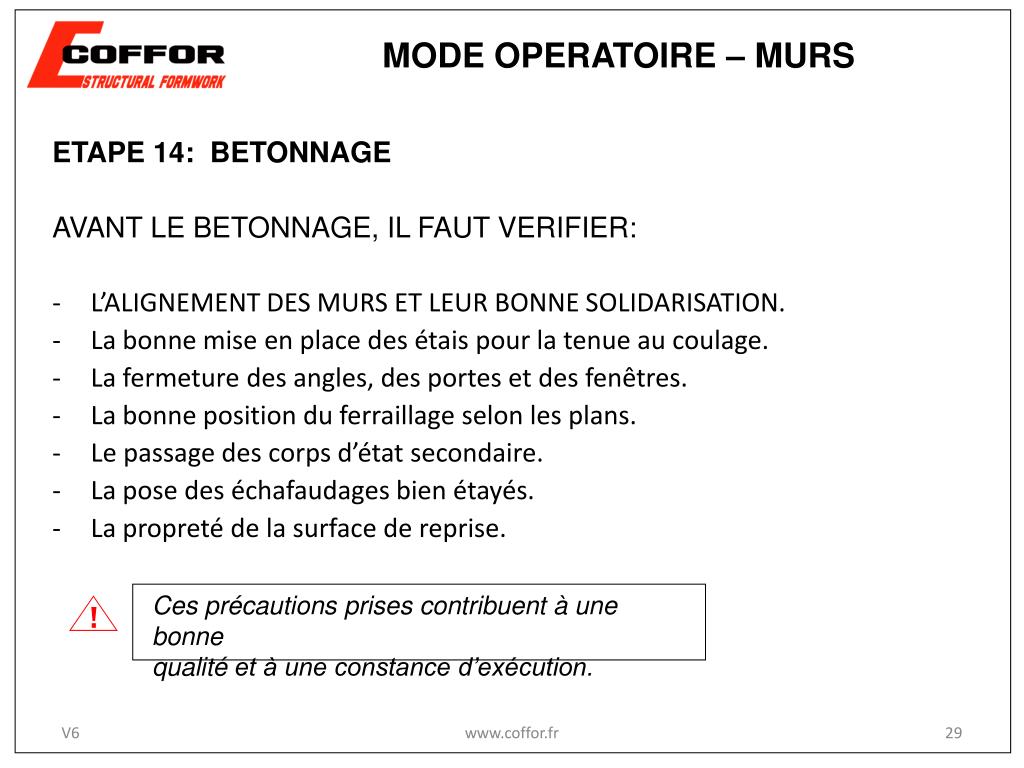

  29. ! MODE OPERATOIRE – MURS ETAPE 14: BETONNAGE AVANT LE BETONNAGE, IL FAUT VERIFIER: • L’ALIGNEMENT DES MURS ET LEUR BONNE SOLIDARISATION. • La bonne mise en place des étais pour la tenue au coulage. • La fermeture des angles, des portes et des fenêtres. • La bonne position du ferraillage selon les plans. • Le passage des corps d’état secondaire. • La pose des échafaudages bien étayés. • La propreté de la surface de reprise. Ces précautions prises contribuent à une bonne qualité et à une constance d’exécution. www.coffor.fr

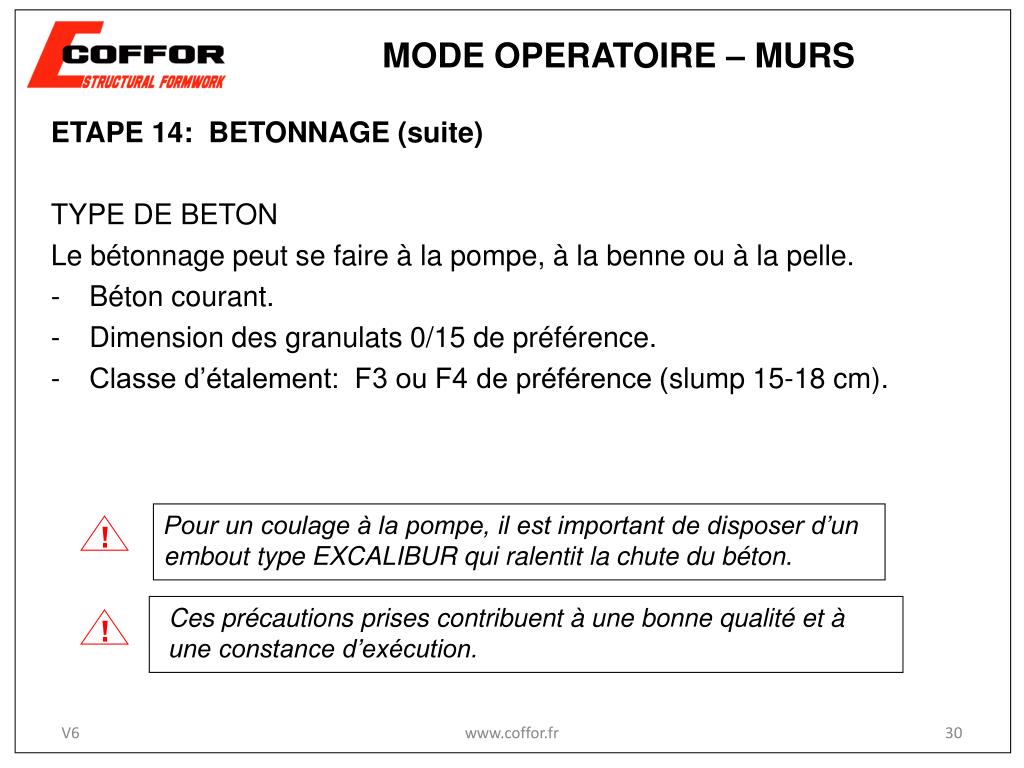

  30. ! ! MODE OPERATOIRE – MURS ETAPE 14: BETONNAGE (suite) TYPE DE BETON Le bétonnage peut se faire à la pompe, à la benne ou à la pelle. • Béton courant. • Dimension des granulats 0/15 de préférence. • Classe d’étalement: F3 ou F4 de préférence (slump 15-18 cm). Pour un coulage à la pompe, il est important de disposer d’un embout type EXCALIBUR qui ralentit la chute du béton. Ces précautions prises contribuent à une bonne qualité et à une constance d’exécution. www.coffor.fr

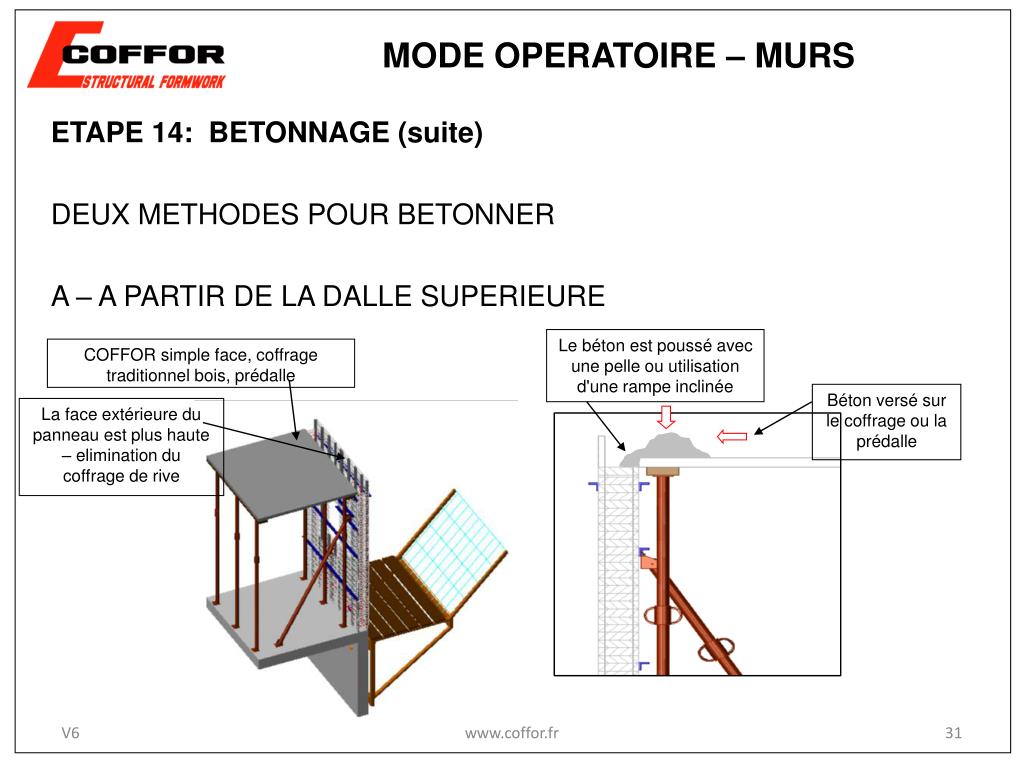

  31. MODE OPERATOIRE – MURS ETAPE 14: BETONNAGE (suite) DEUX METHODES POUR BETONNER A – A PARTIR DE LA DALLE SUPERIEURE Le béton est poussé avec une pelle ou utilisation d'une rampe inclinée COFFOR simple face, coffrage traditionnel bois, prédalle Béton versé sur le coffrage ou la prédalle La face extérieure du panneau est plus haute – elimination du coffrage de rive www.coffor.fr

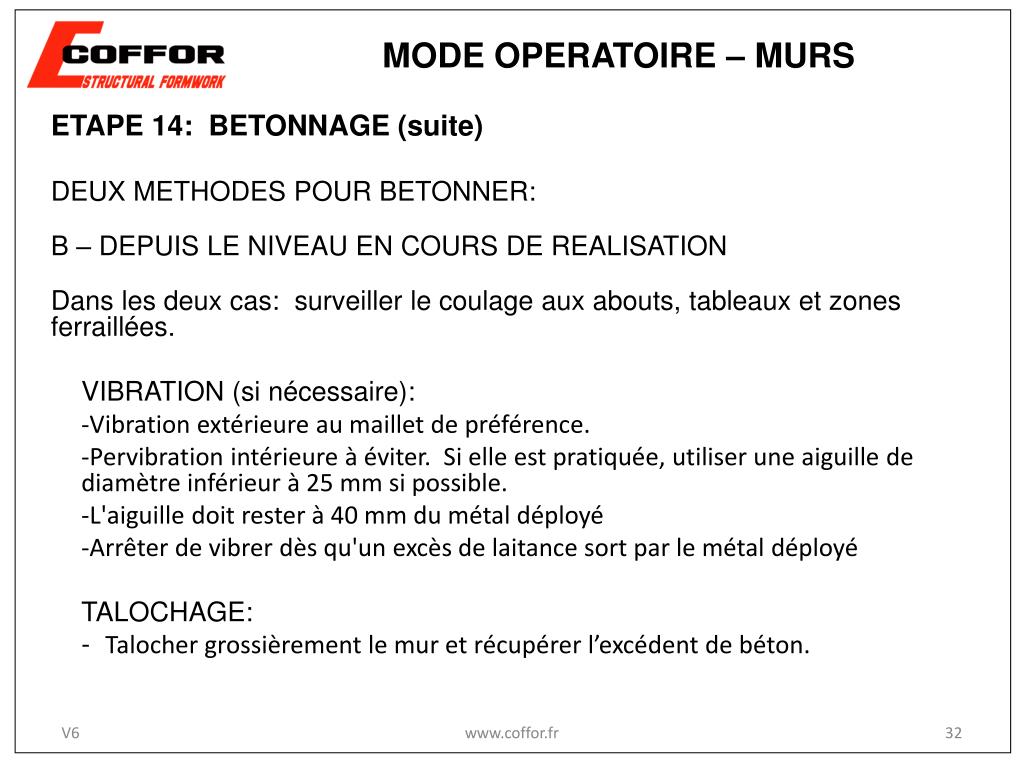

  32. MODE OPERATOIRE – MURS ETAPE 14: BETONNAGE (suite) DEUX METHODES POUR BETONNER: B – DEPUIS LE NIVEAU EN COURS DE REALISATION Dans les deux cas: surveiller le coulage aux abouts, tableaux et zones ferraillées. VIBRATION (si nécessaire): • Vibration extérieure au maillet de préférence. • Pervibration intérieure à éviter. Si elle est pratiquée, utiliser une aiguille de diamètre inférieur à 25 mm si possible. • L'aiguille doit rester à 40 mm du métal déployé • Arrêter de vibrer dès qu'un excès de laitance sort par le métal déployé TALOCHAGE: - Talocher grossièrement le mur et récupérer l’excédent de béton. www.coffor.fr

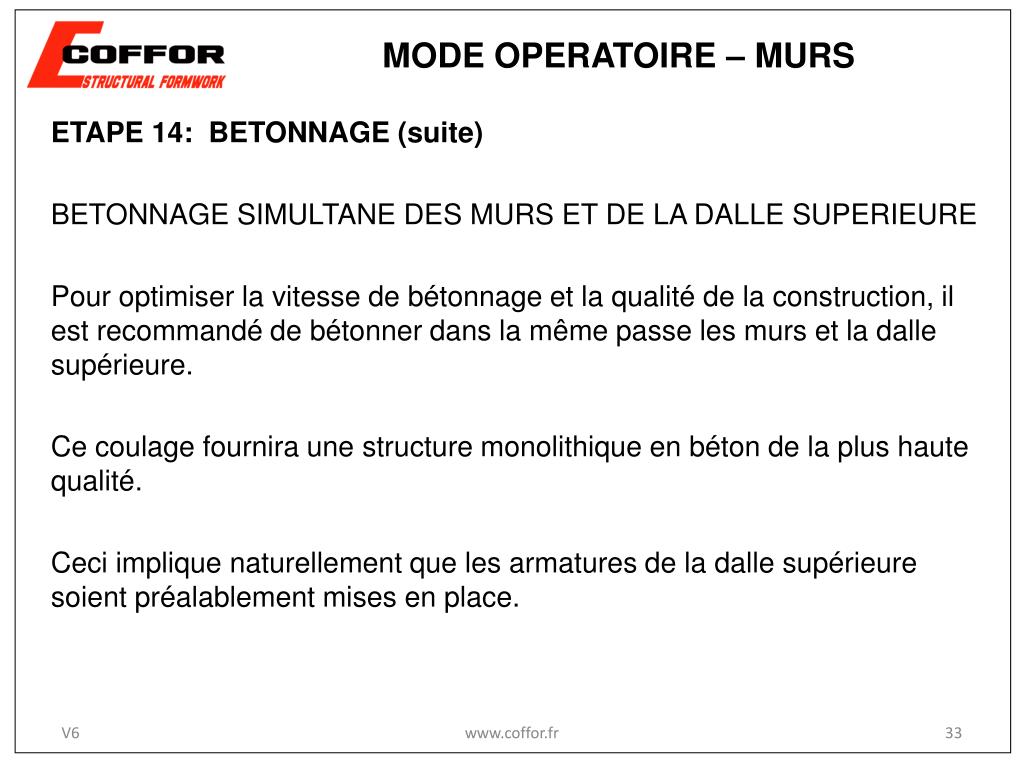

  33. MODE OPERATOIRE – MURS ETAPE 14: BETONNAGE (suite) BETONNAGE SIMULTANE DES MURS ET DE LA DALLE SUPERIEURE Pour optimiser la vitesse de bétonnage et la qualité de la construction, il est recommandé de bétonner dans la même passe les murs et la dalle supérieure. Ce coulage fournira une structure monolithique en béton de la plus haute qualité. Ceci implique naturellement que les armatures de la dalle supérieure soient préalablement mises en place. www.coffor.fr

  34. MODE OPERATOIRE – MURS ETAPE 15: FINITION DES MURS A L’EXTERIEUR: • Enduit traditionnel de façade hydraulique ou projeté (épaisseur 1.5 cm). • Bardage (pierre, bois, métal, etc.). • L’isolation extérieure peut être directement collée sur le mur. A L’INTERIEUR: • Plaques de plâtres (collées avec plots de colle ou sur rails), • Enduit de plâtre ou projeté. • Bardage (pierre, bois, carrelage, marbre, etc.). www.coffor.fr
