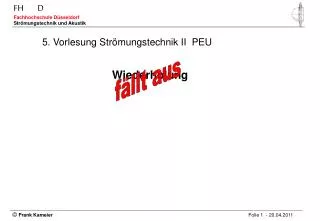

  1. 5. Vorlesung Strömungstechnik II PEU fällt aus Wiederholung

  2. 5. Vorlesung Strömungstechnik II PEU Abschalten! • 25. Jahre seit Tschernobyl • RWE investiert in neues AKW 250 km von D´dorf • VDI Jungingenieurinnen und Jungingenieure (Bezirksverein Niederrhein (Düsseldorf)) • Demo in Gronau • Erziehungsauftrag

  3. 5. Vorlesung Strömungstechnik II PEU Kavitation • Allgemeine Beschreibung des Phänomens • Bernoulli Diagramm • Wirkungen • NPSH bei Pumpen

  4. Bernoulli Diagramm

  5. Bernoulli Diagramm

  6. Druckverlauf durch eine Querschnittsverengung

  7. Blasenimplosion aus: Bohl/Elmendorf: Strömungsmaschinen I, 2004

  8. Implosionsdrücke aus: Bohl/Elmendorf: Strömungsmaschinen I, 2004

  9. Spezifische Halteenergie oder Haltedruckhöhe und NPSH-Wert aus: Bezugspunkt s für die Haltedruckhöhe und Bezugspunkt s´ für den NPSH-Wert (aus KSB: Kreiselpumpenlexikon, 1974)

  10. Bernoullische Gleichung mit Verlusten und Energiezufuhr YPumpe/Ventilator

  11. spezifische Haltenergie der Anlage Haltedruckhöhe der Anlage NPSH-Wert (Net Positiv Suction Head) Je kleiner der NPSH-Wert einer bestimmten Pumpenart ist, desto besser ist also ihre Saugfähigkeit. Der die Kavitation begrenzende Druck im Saugstutzen der Pumpe wird von den Verhältnissen der gesamten Anlage, wie den angeschlossenen Rohrleitungen beeinflusst!

  12. NPSH-Verlauf beim Absenken des Eintrittsdrucks und konstantem Durchsatz sowie konstanter Drehzahl. aus: Käppeli, Strömungslehre und Strömungsmaschinen, 2002.

  13. Ermittlung des NPSH-Wertes (Absenken des Eintrittsdrucks) aus: Bohl/Elmendorf: Strömungsmaschinen I, 2004.

  14. Pumpencharakteristik für 2 Drehzahlen und Verlauf des NPSH-Wertes aus: Käppeli, Strömungslehre und Strömungsmaschinen, 2002.

  15. Beispielaufgabe: Pumpe in offenem Saugbetrieb NPSHPumpe=3,8 m Wasser 16° C PD=0,01816 bar q_v=14 l/s =999 kg/m3 p0=1018 hPa Druckverlust in der Rohrleitung ∆pV=14,7 kPa  HV=∆pV/( g)=1,5 m gesucht: zulässige geodätische Höhe des Saugmundes der Pumpe ↑ je kleiner der Pumpewert, desto günstiger

  16. NPSH – vereinfachte „Eselsbrücke“ Net Positive Suction Head Netto-Energiehöhe am Eintritt = absolute Energiehöhe abzüglich der Verdampfungsdruckhöhe (10m – NPSH = Haltedruckhöhe) Eine Pumpe kann maximal aus der „Tiefe“ (10m-NPSH) ansaugen. oder Eine Pumpe kann maximal um (10m – NPSH) in die Höhe gehängt werden. Ein niedriger NPSH Wert ist eine positive Eigenschaft einer Pumpe!

  17. „Pistol Shrimp“ (Hinweis von N. Stenzel) Strahl http://www.youtube.com/watch?v=eKPrGxB1Kzc http://www.nature.com/nature/journal/v413/n6855/full/413477a0.html

  18. „Pistol Shrimp“ Fortbewegung mit einer Schubkraft:(Kavitation als Nebeneffekt) technische Daten: 5000 K (4700 °C) (Berechnung???) 97 km/h = 27 m/s ca. 190 dB in einem Meter Abstand Kollabieren der Blasen mit Lichtblitz instationärer Effekt: kürzer als eine Millisekunde
