  1. FNMF Formation MDT 2013 Arnaud VANGELISTI | Consultant Microsoft Services 23/04/2014 Version 1.0

  2. Participants

  3. Agenda 1 Présentation de l’architecture générale MDT 2013 FNMF 2 MDT 2013 3 Questions

  4. Agenda 1 Présentation de l’architecture générale MDT 2013 FNMF 2 MDT 2013 3 Questions

  5. Cinématique MDTPRD.MUT

  6. Architecture du poste FNMF Windows 8.1 Les modèles de machines qualifiées pour ce master (v0.91): Aucune application n’est intégrée dans l’image WIM de référence qui est celle fournie par Microsoft (VLSC))

  7. Agenda 1 Présentation de l’architecture générale MDT 2013 FNMF 2 MDT 2013 3 Questions

  8. Agenda 1 Présentation de l’architecture générale MDT 2013 FNMF 2 MDT 2013 3 Questions

  9. Présentation du contexte • Combien de postes de travail? Répartition stations fixes/portables? • Quelle méthode d’installation? Sans réponse scriptée ou image? • Combien de masters? Quid des serveurs? • Quelle méthode de déploiement? PXE, media, partage réseau, autre? • Quels sont les applications incluses dans le master? • Quelle est la fréquence de mise à jour des masters? • Quels sont les outils utilisés? Ghost, autre ? • Quel est le niveau d’automatisation actuel? • Comment sont distribués les masters sur les sites distants? • A quelle fréquence sont distribués les masters? • Quels sont les problèmes rencontrés? Quel est le taux moyen d’echec? • Quel est le délai de déploiement moyen? Temps machine/homme? • Quel est le niveau de maturité de la documentation?

  10. Les challenges à adresser • Comment minimiser le temps, les coûts et la complexité des déploiements? • Comment minimiser le cout de maintenance des masters? • Quelles sont les bonnes pratiques pour créer les masters ? • Quels sont les processus/outils à mettre en place pour créer les masters et les maintenir dans le temps? • Quels sont les scenarii de déploiement à adresser? • Quel niveau d’automatisation de déploiement des masters? • Lite Touch / ZeroTouch / User-Driven Installation • Installation en mode “sans réponses” (unattend) ou en mode image? • Que met-on dans l’image master? Quel niveau de correctifs? Quelles applications? • Comment répliquer les images master sur des sites distants? • Comment préserver les paramètres d’un poste utilisateur dans le cas d’une migration?

  11. Microsoft Solution Accelerators Outils et conseils pour la mise en œuvre des déploiements et la gestion de la planification.

  12. Quizz • Windows ADK • WAIK • PXE • WDS • USMT • MDT • ConfigMgr • OSD • WinPE • DiskPart • Imagex • WSIM • DISM • oscdimg • VAMT • MAP • ACT

  13. Quizz • Windows ADK = Windows Assessment and DeploymentKit • WAIK = Windows Automated Installation Kit • PXE = PrebooteXecutionEnvironnement • WDS = Windows Deployment Services • USMT = User State Migration Tool • MDT = Microsoft Deployment Toolkit • ConfigMgr = System Center Configuration Manager • OSD = Operating System Deployment • WinPE = Windows PreinstallationEnvironment • DiskPart • Imagex • WSIM = Windows System Image Manager • DISM • oscdimg • VAMT = Volume Activation Management Tool • MAP = Microsoft Assessment and Planning Toolkit • ACT = Application Compatibility Toolkit

  14. Les solutions Microsoft DeploymentToolkit • Ensemble de guides, bonnes pratiques, outils pour la conception, la création et le déploiement des différentes version et édition de Windows (XP/Vista/ Windows 7, Windows 8, Windows 8.1, Server 2003/2008/2008R2/2012/2012 R2) et de Microsoft Office • Basé sur les retours des clients et les bonnes pratiques dans l’entreprise • Améliore l’automatisation • Réduit les coûts • Accessible gratuitement depuis http://technet.microsoft.com/solutionaccelerators • Disponible uniquement en Anglais

  15. Qu’est ce que MDT ? Un ensemble de guides, pratiques et outils pour encadrer et réduire les coûts du projet

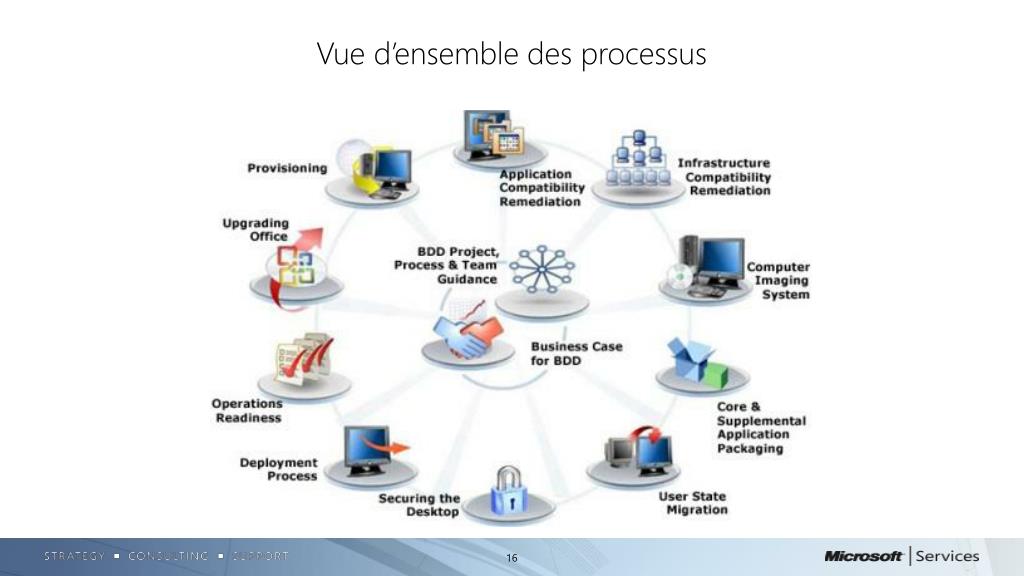

  16. Vue d’ensemble des processus

  17. Les services IT, une optimisation nécessaire

  18. Exemples de modifications requises • Migration vers Active Directory (AD) ? • Consolidation de domaines Active Directory ? • Mise en oeuvre d’une infrastructure de déploiement? • DHCP, WDS, SCCM • Augmentation de la bande passante des liens WAN ? • Problèmes DNS ? • Dimensionnement des serveurs Branch Office? • Solution de sauvegarde et restauration? • SCCM adapté à la solution ZeroTouch?

  19. La solution MDT: automatiser les déploiements Zero Touch Light Touch High Touch

  20. Méthodes de déploiement possibles • Lite Touch Installation • Déploiement sans infrastructure de gestion (sans SCCM ou SCOM 2007) • Installation des postes de travail initialisée manuellement • Déploiement possible via un partage réseau, un serveur Windows Deployment Services, un CD/DVD, un support USB • Refresh, Upgrade, Replace, New Computer • ZeroTouch Installation • Nécessite obligatoirement une infrastructure de gestion SCCM 2007 • Utilise Operating System Deployment inclus dans SCCM 2007 • Les déploiement sont planifiés via Configuration Manager (SCCM) et sont complètement automatisés • Refresh, Upgrade, Replace, New Computer • Aucune intervention sur le poste requise

  21. BASIC DYNAMIC STANDARDIZED RATIONALIZED ZeroTouch Lite Touch SCCM Application management, Patch management, desktop … SCCM Application management, Patch management, desktop compliance… LifeCycle SCCM OS Deployment SCCM/MDT OD deployment MDT Deployment WDS (Optional) WDS (Optional) WDS (Optional) WDS Automatisation level Média CD,DVD,USB… Microsoft DeploymentToolkit (MDT) Graphicaltoolbased WAIK accelerateimgaecreation SCCM Image creation Windows ADK DISM : manipulate WIM images WSIM : unattend.xml creation and management Single image creation Windows Foundation components: BCD, sysprep, drivers store…

  22. Microsoft DeploymentToolkit2013 Concevoir, Stabiliser, Déployer • Une console de gestion basée sur MMC 3.0 • Regroupe les documentations liées au déploiement de Windows • Une utilisation par assistant • Simplifie la gestion des versions, des réplications et de la génération des médias • Automatisation renforcée avec l’utilisation d’une base Microsoft SQL

  23. MDT: installation de l’ADK

  24. MDT: installation du Workbench Il ne reste plus qu’à créer/importer le DeploymentShare.

  25. Microsoft DeploymentToolkit 2013 Le principe d’utilisation

  26. DeploymentWorkbench – Operating Systems • Regroupe les images de systèmes d’exploitation enregistrés dans la console • Supporte le format WIM de Windows 7/8/8.1

  27. DeploymentWorkbench – Packages • Regroupe les mises à jour, packs de langue et service pack pour Windows Vista/7/8/8.1

  28. DeploymentWorkbench – Drivers • Regroupe les pilotes utilisés lors des déploiements

  29. DeploymentWorkbench – Applications • Regroupe les applications mises à disposition lors des déploiements

  30. Deployment Workbench – Task Sequences • Regroupe les séquences de taches qui controllent l’ordonnancement des déploiements • Pour chaque TaskSequences (TS), un dossier nommé selon l’ID de la TS dans le répertoire CONTROL • Contenant la séquence de tache au format TS.XML • Le(s) fichier(s) de réponse associé(s)

  31. DeploymentWorkbench – Séquenceur de taches • Série d’opérations réalisées pour effectuer le déploiement • Regroupement fonctionnel • Déclenchement conditionnel • Entièrement personnalisable • Technologie issue de SCCM

  32. Deployment Workbench – Selection Profiles • Regroupe les profils de sélection permettant de filtrer les éléments pris en compte dans différentes opérations (injection de pilotes, de mises à jour, réplication)

  33. Deployment Workbench – Linked Deployment Share • Regroupe les points de distribution gérés par la console • Réplication selon 2 modes, Remplacement ou Fusion et basé sur un selection profile

  34. Deployment Workbench – Media • Regroupe les médias (ISO) gérés par la console (amorçage seul, complet) • Génération à la demande selon 2 modes, Remplacement ou Fusion et basé sur un selection profile

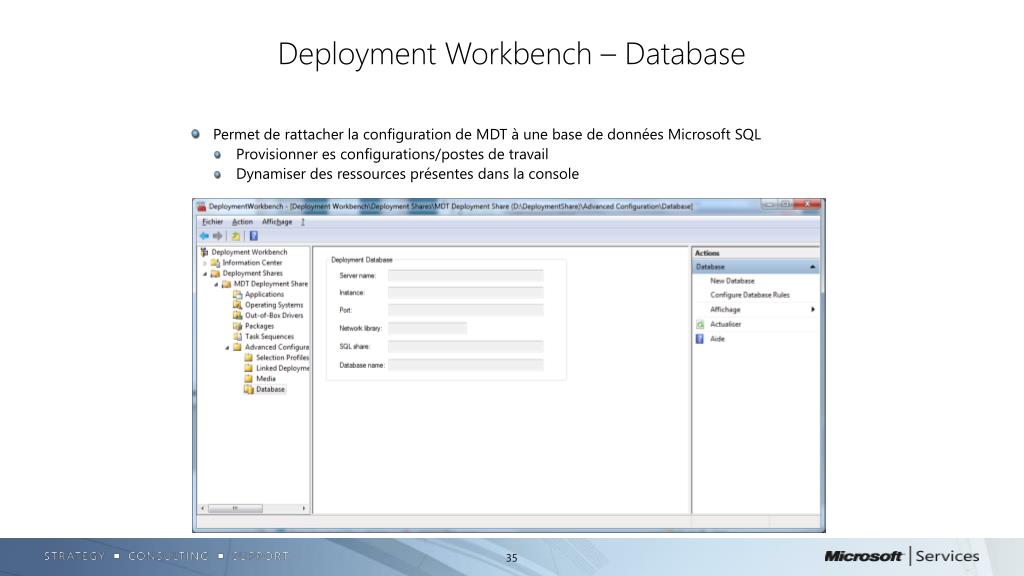

  35. Deployment Workbench – Database • Permet de rattacher la configuration de MDT à une base de données Microsoft SQL • Provisionner es configurations/postes de travail • Dynamiser des ressources présentes dans la console

  36. Deployment Workbench – Media d’amorce • 2 niveaux de préparations • Génération du WinPE au format WIM • Génération de l’image CD au format ISO • 2 types d’images • Lite Touch, pour effectuer les déploiements • Generic, pour les opérations de maintenance • Disponible en architecture 32 et 64 bits

  37. Comment configurer le DeploymentShare? Principalement au travers de 2 fichiers : Bootstrap.ini et Customsettings.ini • Fichier Bootstrap.ini : permet de configurer les options de connexion lors du démarrage du WinPELitetouch(ex: langue du clavier, nom de l’organisation, chemin UNC du DeploymentShare, identifiants de connexion via WinPE) Attention : une modification du fichier bootstrap.ini nécessite de mettre à jour le DeploymentSharecàd les disques WinPELitetouch de boot pour être pris en compte. Cette opération nécessitera de mettre à jour les images de boot sur le serveur WDS.

  38. Comment configurer le DeploymentShare? Principalement au travers de 2 fichiers : Bootstrap.ini et Customsettings.ini • Fichier Customsettings.ini : permet de configurer les variables de séquence de tâches et les écran de déploiement qui sont présentés à l’opérateur de déploiement lors de la phase WinPE. Note: une modification du fichier customsettings.ini ne nécessite PAS de mettre à jour le DeploymentShare. Démonstration Se référer au DEX MDT ·

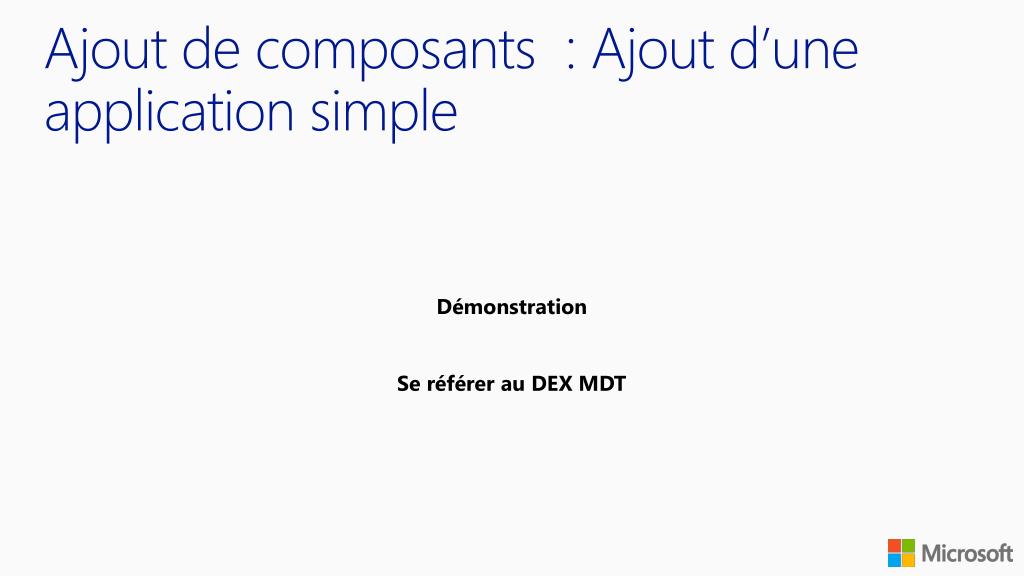

  39. Ajout de composants  : Ajout d’une application simple Démonstration Se référer au DEX MDT ·

  40. Ajout de composants  : Ajout d’une application avec prérequis Démonstration Se référer au DEX MDT ·

  41. Ajout de composants  : Ajout d’une application à caractère obligatoire Démonstration Se référer au DEX MDT ·

  42. Ajout de composants  : Ajout d’une application simple Démonstration Import d’une application: Nom de l’application : XMLNotepad Groupe X Source : XMLNotepad.msi Ligne de commande : msiexec /i XMLNotepad.msi /qb- ·

  43. Ajout de composants  : Ajout d’une dépendance Démonstration ·

  44. Ajout de composants  : rendre obligatoire une application Démonstration Editer l’application réputée obligatoire Copier le GUID de l’application Ajouter le GUID dans le fichier de configuration Customsettings.ini à la section MandatoryApplication00x MandatoryApplicationsGroupeX=GUID ·

  45. Ajout de composants  : Ajout d’un driver Démonstration Se référer au DEX MDT ·

  46. Ajout de composants  : Ajout de driver simple Démonstration Identifier la machine «Wmiccomputersystemgetmodel» Créer un répertoire portant le nom constructeur retourné par la commande Importer les drivers Mettre à jour le customsettings.ini en créant une section [nom constructeur] • [NOM_Constructeur] • DriverGroup001=GroupeX\Windows7\NOM_Constructeur • DriverSelectionProfile=Nothing ·

  47. Ajout de composants  : Ajout de driver type application Démonstration Créer une application simple avec les sources du driver Editer le séquenceur de tâche et ajouter une application (action install applications à positionner dans la section state restore) Conditionner l’execution de cette application à la détection du modèle (Select * from Win32_ComputerSystem where Model like %Nom_Constructeur%) ·

  48. Lite Touch vs ZeroTouch Lite Touch Zero Touch Déclenchementmanuel du déploiement Provisionnement manuel des configurations/postes de travail Les applications doiventêtrepackagéesindépendamment Réplication et génération des médias manuelle Déclenchementautomatisé et à distance du déploiement Aucune intervention humaine Exploite la base de données de SCCM pour le provisionnement des configurations/postes de travail Exploite la base de packages de SCCM Réplication automatisée Moteur de déploiement et principes de fonctionnementcommuns Eléments de configuration réutilisables Amorce par média optique, USB et PXE Déploiement au moyen de sources réseaux ou autonomes

  49. Scenarii de déploiement

  50. New PC 1 Amorce du PC depuis le réseau ou un média 3 récupération et exploitation des sources 2 Préparation du poste selon la séquence de tache et les informations de configuration 4 Installation et configuration du poste 5 poste prêt à l’emploi
