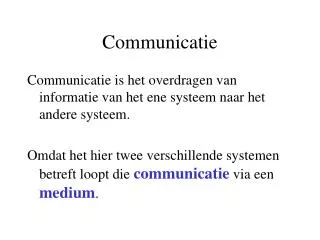

  1. Communicatie Communicatie is het overdragen van informatie van het ene systeem naar het andere systeem. Omdat het hier twee verschillende systemen betreft loopt die communicatie via een medium.

  2. Medium Een medium (‘in het midden’) is datgene wat het ene systeem van het andere scheidt. Bij mens-mens communicatie is dat dus heel vaak de luchtruimte tussen die twee personen in. Bij computers is dat de een of andere vorm van bekabeling met bijbehorende apparatuur.

  3. Communicatielagen GEDACHTE FORMULERING VERTELLEN

  4. Resume Communicatie • verloopt tussen 2++ systemen (individuen) • er vinden conversies plaats • er treden verstoringen op: • conversiefouten • verkeerde uitleg • verkeerde interpretatie • transportstoringen

  5. De Stap • ARPA (advanced Research Projects Agency) • ARPANET met NCP • NCP wordt TCP/IP • 1 januari 1983 Internet is geboren ! • het belang van de Universiteiten

  6. Netwerken, een beeld bericht van henk voor paulien: “ blablabla... “;over! niet voor mij Janine Henk YESS!! Gert niet voor mij Paulien luisteren of spreken

  7. Botsen bericht van Paulien voor Henk:”bla bla blaaa bla bla”;over bericht van Henk voor Paulien: “ blablabla... “;over! bericht van Henk voor Paulien: “ blablabla... “;over! ??? Janine Henk bericht van Paulien voor Henk:”bla bla blaaa bla bla”;over Gert Paulien berichtbericht van Henkien vovoror Paulenk bbbbblllabaabbaall ovever Tegelijk praten kan er slechts EEN tegelijk luisteren velen. Zo niet: Botsing ofwel Collision ???

  8. Tactiek bij botsingen • Stap 1: luister • geen stilte: ga naar stap 1 • stilte gevonden: ga verder met stap 2 • Stap 2: spreek je boodschap al luisterend • sprak een ander tegelijkertijd? (COLLISION) • JA, wacht een paar seconden, vervolg met stap 1 • wacht op bevestiging van de ontvanger (WAIT) • na vervaltijd: vervolg met stap 1 • Stap 3: neem volgende gegevenspakket • ga naar stap 1

  9. CSMA/CD • Carrier Sense • De carrier is de ‘fluittoon’ die aangeeft, dat er al iemand aan het zenden is. Deze toon wordt door alle stations waargenomen. • Multiple Access • typisch in gebruik bij netwerksegmenten met meerdere gebruikers • Collision Detect • De gelijktijdige cariers worden waargenomen en als botsing uitgelegd

  10. Netwerk-apparatuur • PASSIVE HUB • ACTIVE HUB • REPEATER • BRIDGE • ROUTER • SWITCH • GATEWAY

  11. HUB • OSI laag 1 • HUB (letterlijk: ‘Naaf’ van een wiel) Een hub is een vertakkingspunt. Dat kan een onversterkt vertakkingspunt zijn (passieve hub) of een versterkt (actieve hub). Bij de onversterkte hub treedt veel kwaliteitsverlies van het signaal op, reden waarom terughoudend hiermee wordt omgegaan. De hubs komen vooral bij sternetwerken voor

  12. Repeater • OSI laag 1 • een repeater is een ‘tussenverbeteraar’ de repeater wordt toegepast bij kwaliteitsafname van het signaal. De repeater hoort het verslechterde signaal aan (op BIT niveau), versterkt het signaal en ontstoort dit enigszins om het daarna weer verder te sturen. metafoor: een wegrestaurant voor vermoeide reizigers.

  13. Bridge • OSI laag 2 • Een Bridge koppelt twee netwerksegmenten ogenschijnlijk wordt er EEN net van gemaakt. Potentieel gevaar is, dat bij toepassen van meerder bridges het gevaar bestaat, dat signalen blijven ‘rondlopen’ in het netwerk: net A stuurt het signaal naar net B en net B stuurt het naar net C en net C stuurt het naar net A.

  14. Router • OSI laag 3 • Een router koppelt meerdere netwerken Net als de bridge koppelt de router meerdere netwerken, doch I.t.t. de bridge wordt door de router ingegrepen in het af te leggen pad. De router doet dit door te ‘leren’ over de netwerken waarbinnen hij zich bevindt. Hier is minder gevaar voor rondlopen.

  15. Switch • De switch lijkt op een telefooncentrale. De switch is per station in staat communicatie te weigeren of toe te staan voor zowel bron als doel. De switch wordt toegepast bij verregaand segmenteren van het netwerk. De switch is ook in staat ‘virtuele netwerken’ te bouwen. Switches zijn daartoe uitgebreid programmeerbaar.

  16. Gateway • OSI laag 5,6,7 • GATEWAYs zetten protocollen om Zij bestaan hoofdzakelijk uit software (op een ‘dedicated machine’ gedraaid) om het ene protocol om te zetten in het andere, dus gewoonlijk tussen twee qua aard verschillende netwerken (bijv.: tussen DOS/WINDOWS en UNIX).
