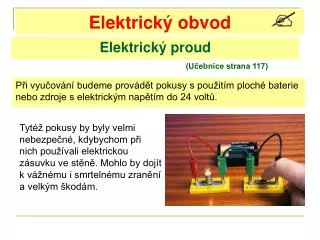

  1. Elektrický proud Elektrický obvod (Učebnice strana 117) Při vyučování budeme provádět pokusy s použitím ploché baterie nebo zdroje s elektrickým napětím do 24 voltů. Tytéž pokusy by byly velmi nebezpečné, kdybychom při nich používali elektrickou zásuvku ve stěně. Mohlo by dojít k vážnému i smrtelnému zranění a velkým škodám.

  2. Sestavení elektrického obvodu (Učebnice strana 117 – 119) Jednoduchý elektrický obvod sestavíme ze žárovky a ploché baterie. Žárovka svítí, když spodní část žárovky se dotýká jednoho plíšku baterie a kovový závit žárovky druhého plíšku baterie. Kratší plíšek baterie označený + nazýváme kladná svorka baterie, delší plíšek označený – nazýváme záporná svorka baterie. U zdroje elektrického napětí kladnou svorku (zdířku) zdroje (zpravidla bývá červeně zabarvená) označujeme + , zápornou svorku (zdířku) zdroje označujeme –.

  3. Sestavíme elektrický obvod ze žárovky, spínače a pomocí vodičů připojíme ke zdroji elektrického napětí. Při sestavování obvodu postupujeme od jedné svorky přes všechny součásti obvodu, druhou svorku připojujeme až naposled. Do obvodu zařadíme vždy spínač, který ponecháme při sestavování obvodu otevřený. Teprve po kontrole spínač uzavřeme. Po uzavření obvodu žárovka svítí, obvodem prochází elektrický proud.

  4. Pokud není sepnutý spínač, nejsou vodivě spojeny všechny kovové části obvodu, je obvod otevřen a tedy obvodem neprochází elektrický proud, žárovka nesvítí. Po uzavření spínače žárovka svítí. Všechny kovové části obvodu jsou vodivě spojeny – proud prochází od jedné svorky zdroje přes vlákno žárovky (jeden konec vlákna žárovky je vodivě spojen s kovovým plíškem na spodku žárovky, druhý konec vlákna je spojen s kovovým závitem žárovky), uzavřený spínač do druhé svorky zdroje. Elektrický obvod je uzavřen. Elektrickým obvodem prochází elektrický proud, jestliže je obvod uzavřen a je v něm zapojen zdroj elektrického napětí.

  5. Jako zdroj elektrického napětí můžeme použít monočlánek, tužkovou baterii nebo knoflíkovou baterii . Ve fyzice pro ně užíváme název elektrický článek. Plochá baterie je pod papírovým obalem tvořena třemi vzájemně propojenými elektrickými články, šestivoltová čtyřmi články a devítivoltová šesti články. Místo baterie elektrických článků se zjednodušeně říká baterie. Označení baterie se v praxi používá i u jednoduchých elektrických článků – např. tužková baterie. Pokud nepotřebujeme zdůraznit, že jsme v obvodu použili jeden elektrický článek nebo baterii z více těchto článků, budeme mluvit o zdroji elektrického napětí.

  6. K znázornění sestaveného elektrického obvodu používáme schéma elektrického obvodu a schematické značky. Spojovací vodiče znázorňujeme přímými nebo pravoúhle lomenými čarami. vodič Místo, kde jsou vodivě spojeny alespoň tři vodiče, nazýváme uzel. uzel otevřený spínač uzavřený spínač elektrický článek baterie elektrických článků zdroj elektrického napětí

  7. žárovka elektrický zvonek zvonkové tlačítko galvanometr pojistka Znázornění sestaveného elektrického obvodu:

  8. Příklad: Rozhodni, jestli obvodem prochází elektrický proud, kolik žárovek svítí. Zdůvodni. Nesvítí ani jedna žárovka, zdrojem neprochází el. proud – zapojení na stejné svorce zdroje. Svítí jedna žárovka, druhá není zapojená do obvodu se zdrojem.

  9. Obvod je uzavřen, v obvodu je zapojen zdroj el. napětí a obě žárovky tedy svítí. Nesvítí ani jedna žárovka, není zapojen zdroj elektrického napětí. Otázky a úlohy k opakování – učebnice strana 119 – 121.
