Cadre Géographique. Modèle intermédiaire: • Surface -> Base Cro ûte • Secteur inclut les séismes marins récents • Objectif : rendre compte de la géométrie complexe des interfaces crustales. Séismes principaux récents. Les données : 1- Horizons superficiels (< Z ~ 3km) : Sismique HR.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

Cadre Géographique


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
    Presentation Transcript
    1. Cadre Géographique Modèle intermédiaire: • Surface -> Base Croûte • Secteur inclut les séismes marins récents • Objectif : rendre compte de la géométrie complexe des interfaces crustales Séismes principaux récents

    2. Les données : 1- Horizons superficiels (< Z ~ 3km) : Sismique HR Sismique réflexion haute-résolution : • TETHYS (enseignement) • MALISAR (2006) = 15 000 km de profils

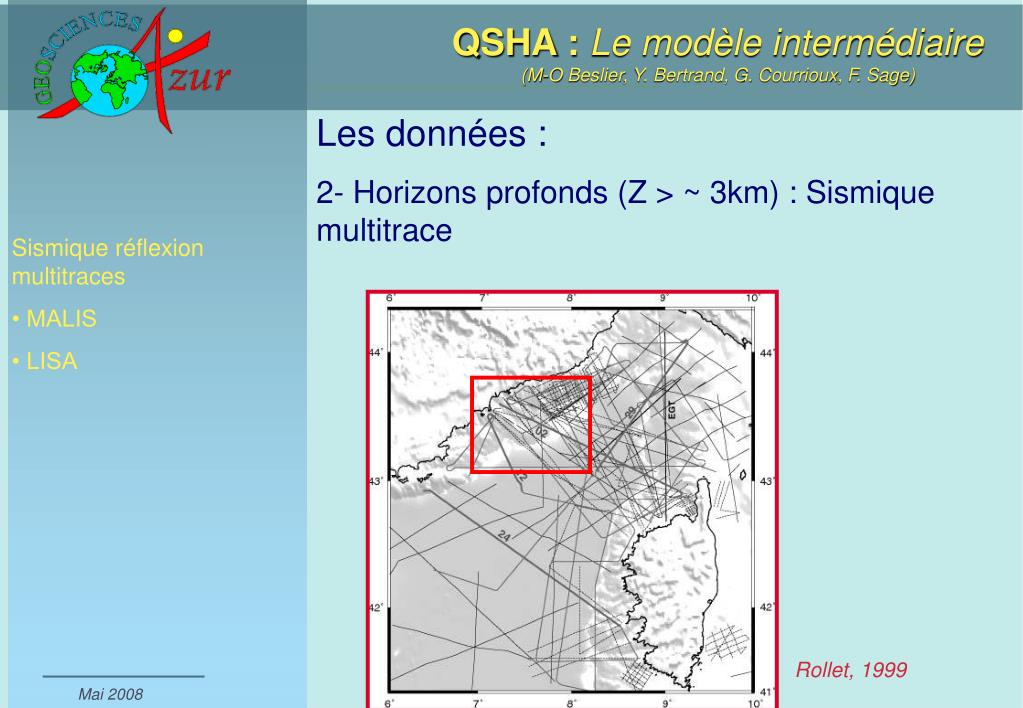

    3. Les données : 2- Horizons profonds (Z > ~ 3km) : Sismique multitrace Sismique réflexion multitraces • MALIS • LISA Rollet, 1999

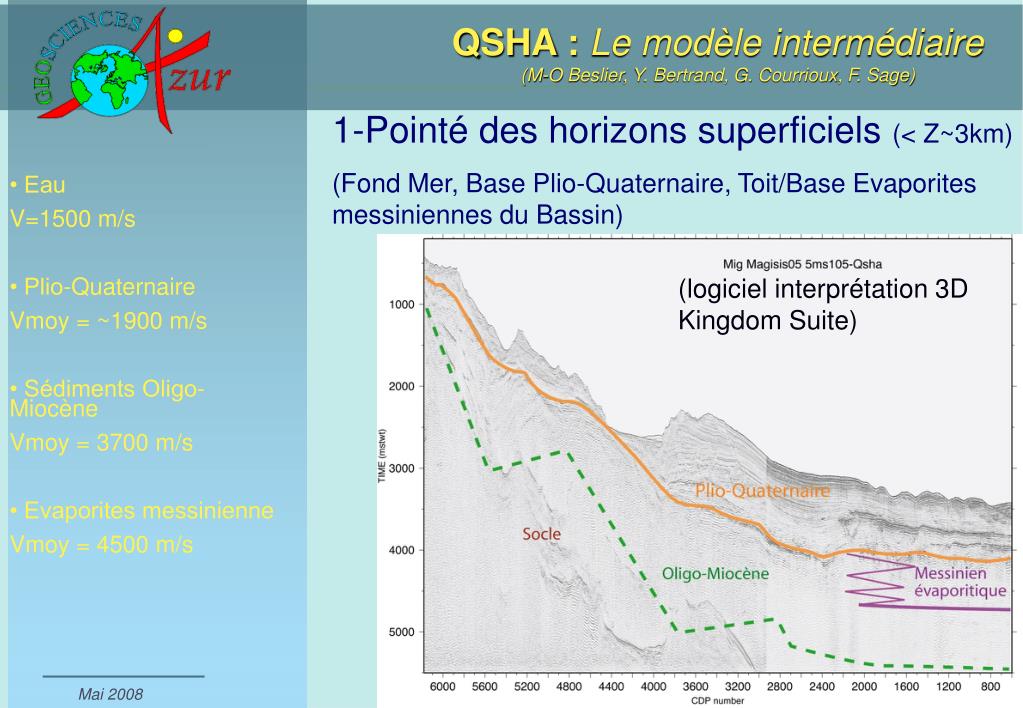

    4. 1-Pointé des horizons superficiels (< Z~3km) (Fond Mer, Base Plio-Quaternaire, Toit/Base Evaporites messiniennes du Bassin) • Eau V=1500 m/s • Plio-Quaternaire Vmoy = ~1900 m/s • Sédiments Oligo-Miocène Vmoy = 3700 m/s • Evaporites messinienne Vmoy = 4500 m/s (logiciel interprétation 3D Kingdom Suite)

    5. Pour chaque horizon : • Pointés (temps) interpolés entre les profils => Grille (temps) • Grille (temps) convertie en Grille (profondeur).

    6. Forte variabilité des épaisseurs des couches du modèles (Expl : isopaque Sédiments plio-quaternaire Plio-Quaternaire : Epaisseur Pente : 0 - ~500 m Bassin : ~500 - 1200 m

    7. Partie Superficielle Modèle : • Résolution : 50m à 200m • Etat d’avancement : Terminé !! CDD Yves Bertrand (Déc. 07 à Février 08)

    8. Toit du Socle non visible sur sismique HR (logiciel interprétation 3D Kingdom Suite) ? ? ?

    9. 2- Pointé des horizons profonds (Toit socle) Sur sismique multitrace. Rollet et al, 2001

    10. Partie Profonde Modèle : • Résolution : 500m à 1000m • Etat d’avancement : A FAIRE !! = 3 semaines de travail

    11. De nouvelles données pour améliorer le modèle Pour préciser la profondeur du Moho et obtenir des vitesses moyennes : campagne GROSMARIN (Avril-Oct 2008) : sismique grand angle

    12. De nouvelles données pour améliorer le modèle Pour préciser la profondeur du Moho et obtenir des vitesses moyennes : campagne GROSMARIN (Avril-Oct 2008) : sismique grand angle

    13. Intégration au géomodeleur : G. Courrioux (BRGM) • Stage d’Emilie Ribeiro (Master 1) Dimensions : X = 30 km Y = 45 km Zinf = -33,275 km Zsup = 1625 m Sédiments Croûte Manteau

    14. Modélisation d’un séisme sur la faille marcel Nombreux problèmes : - la localisation du séisme est trop proche des bords EST et SUD  interférences - extraction d’un modèle plus large (5km) à l’Est et au Sud  le MNT n’est pas pris en compte
