  1. Hidrostática 02 Pressões: Mecânica, Hidrostática, Atmosférica e Absoluta. Prof.: Fogaça

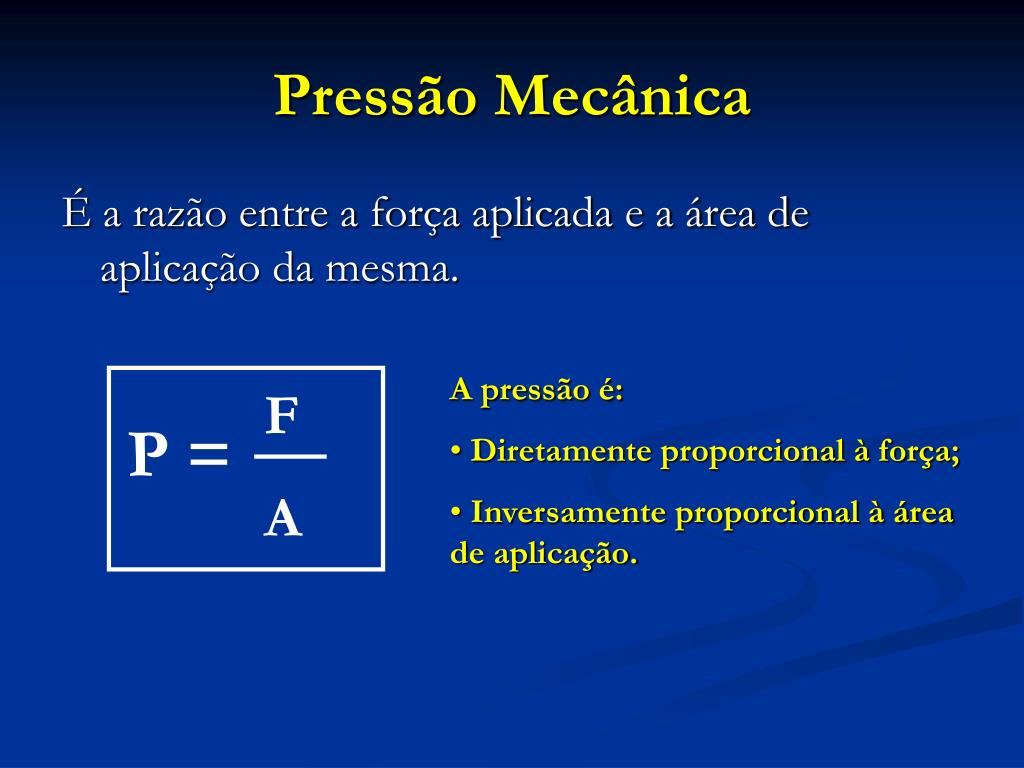

  2. F A P = Pressão Mecânica É a razão entre a força aplicada e a área de aplicação da mesma. • A pressão é: • Diretamente proporcional à força; • Inversamente proporcional à área de aplicação.

  3. h Pressão Hidrostática Pressão exercida por um fluido sobre pontos em seu interior. Ph = μ . g . h • A pressão varia linearmente com: • massa específica do fluido; • aceleração gravitacional; • profundidade. Obs.:Fluido engloba líquidos e gases.

  4. Cuidado! A pressão hidrostática não depende do volume de líquido e sim da profundidade. Como todos os recipientes acima possuem o mesmo nível do mesmo líquido então a pressão que o líquido exerce sobre o fundo do recipiente é a mesma para todos.

  5. Pressão Atmosférica A atmosfera terrestre é composta por vários gases que exercem pressão sobre a superfície da Terra. O físico italiano Evangelista Torricelli (1608-1647) idealizou uma experiência para determinar a pressão atmosférica em nível do mar.

  6. x 10³ x 100 m cm g/cm³ kg/m³ ÷ 100 ÷ 10³ Unidades Massa específica (μ): kg/m³ Aceleração gravitacional (g): m/s² Profundidade (h): m

  7. Outras unidades Patm = 1 atm = 76 cmHg = 1,06 x 105 N/m² Pascal (Pa) = N/m² Obs.: A pressão atmosférica diminui com a atitude.

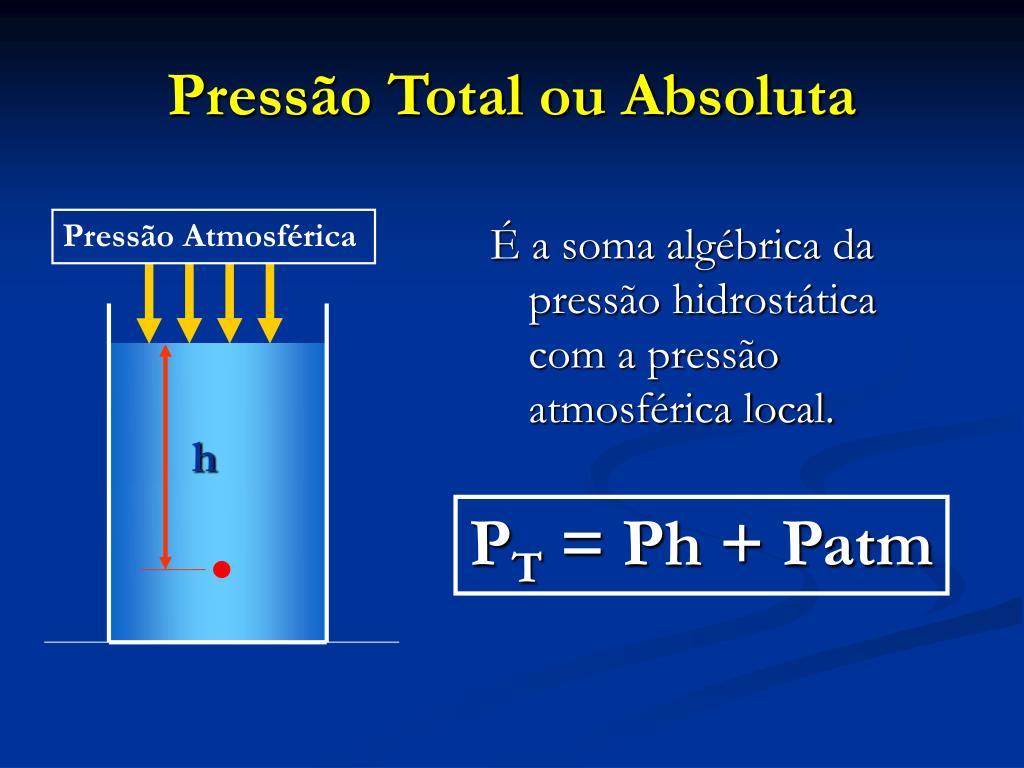

  8. h Pressão Total ou Absoluta É a soma algébrica da pressão hidrostática com a pressão atmosférica local. Pressão Atmosférica PT = Ph + Patm

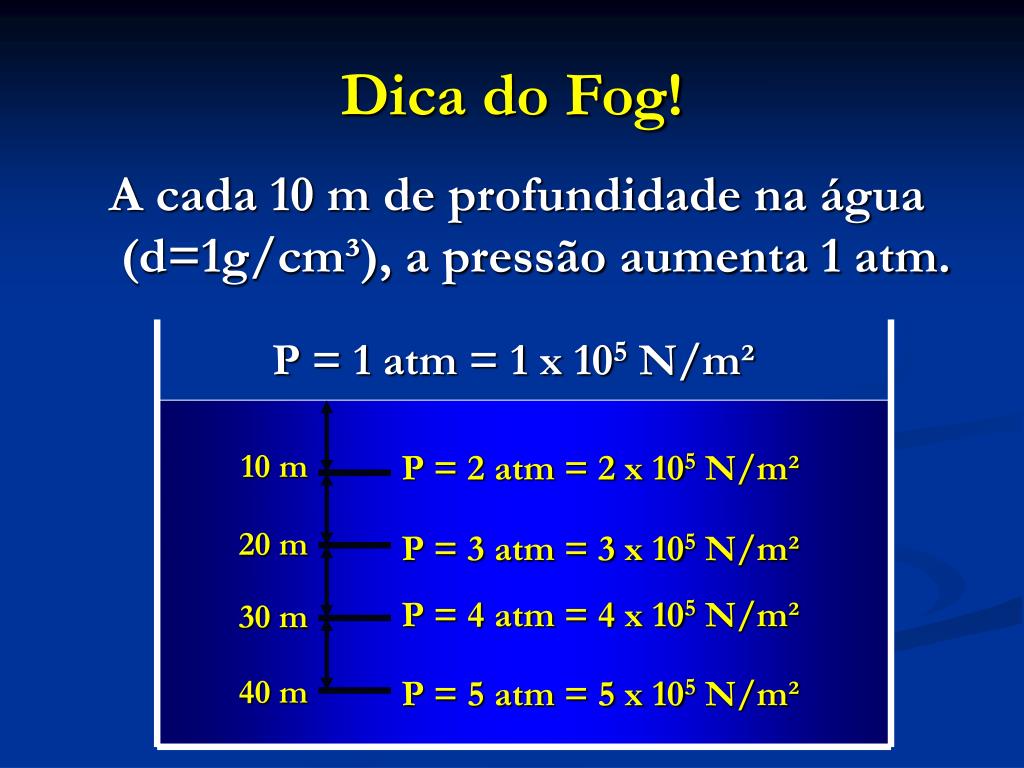

  9. Dica do Fog! A cada 10 m de profundidade na água (d=1g/cm³), a pressão aumenta 1 atm. P = 1 atm = 1 x 105 N/m² 10 m P = 2 atm = 2 x 105 N/m² 20 m P = 3 atm = 3 x 105 N/m² P = 4 atm = 4 x 105 N/m² 30 m 40 m P = 5 atm = 5 x 105 N/m²
