slide1 n.
Download
Skip this Video
Loading SlideShow in 5 Seconds..
MOSFET FOR UPS PowerPoint Presentation
Download Presentation
MOSFET FOR UPS

Loading in 2 Seconds...

play fullscreen
1 / 13

MOSFET FOR UPS - PowerPoint PPT Presentation


  • 116 Views
  • Uploaded on

MOSFET FOR UPS. OVERVIEW. UNINTERRUPTED POWER SUPPLY 工作原理 簡介 UPS 工作原理說明 CHARGER 工作原理說明 BOOSTER 工作原理 INVERTER 工作原理 BOOSTER & INVERTER 工作原理 CET PRODUCT. UNINTERRUPTED POWER SUPPLY 工作原理 簡介. ◎ 就設計原理 及工作方式 來分有以下二種 :. <1> 離線式 (off-line) : 在正常狀態下由市電直接供應 AC 電源輸出,當外部市電中斷 ,

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'MOSFET FOR UPS' - pegeen


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
overview

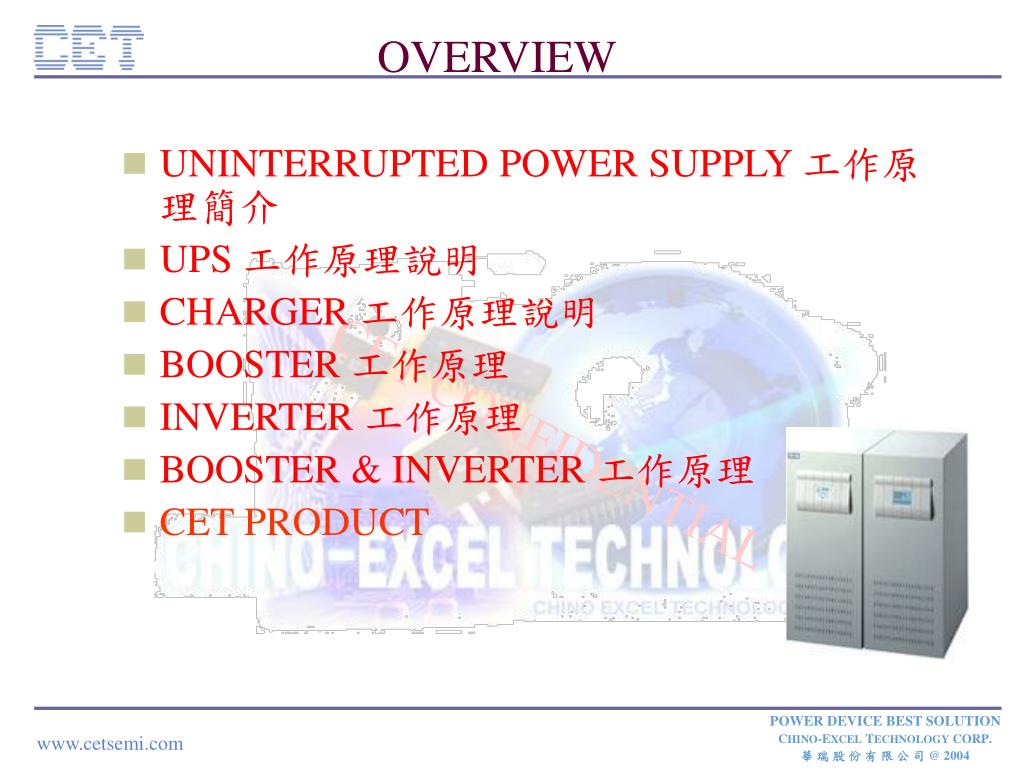

OVERVIEW
  • UNINTERRUPTED POWER SUPPLY 工作原理簡介
  • UPS 工作原理說明
  • CHARGER 工作原理說明
  • BOOSTER 工作原理
  • INVERTER 工作原理
  • BOOSTER & INVERTER 工作原理

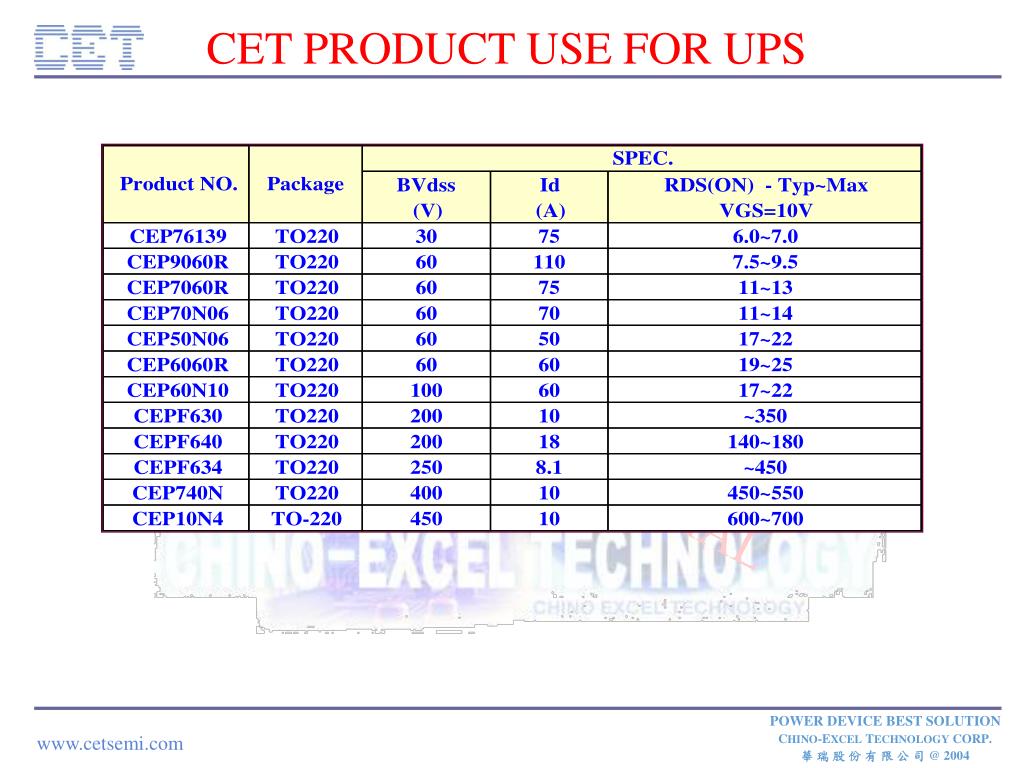

  • CET PRODUCT
slide3

UNINTERRUPTED POWER SUPPLY 工作原理簡介

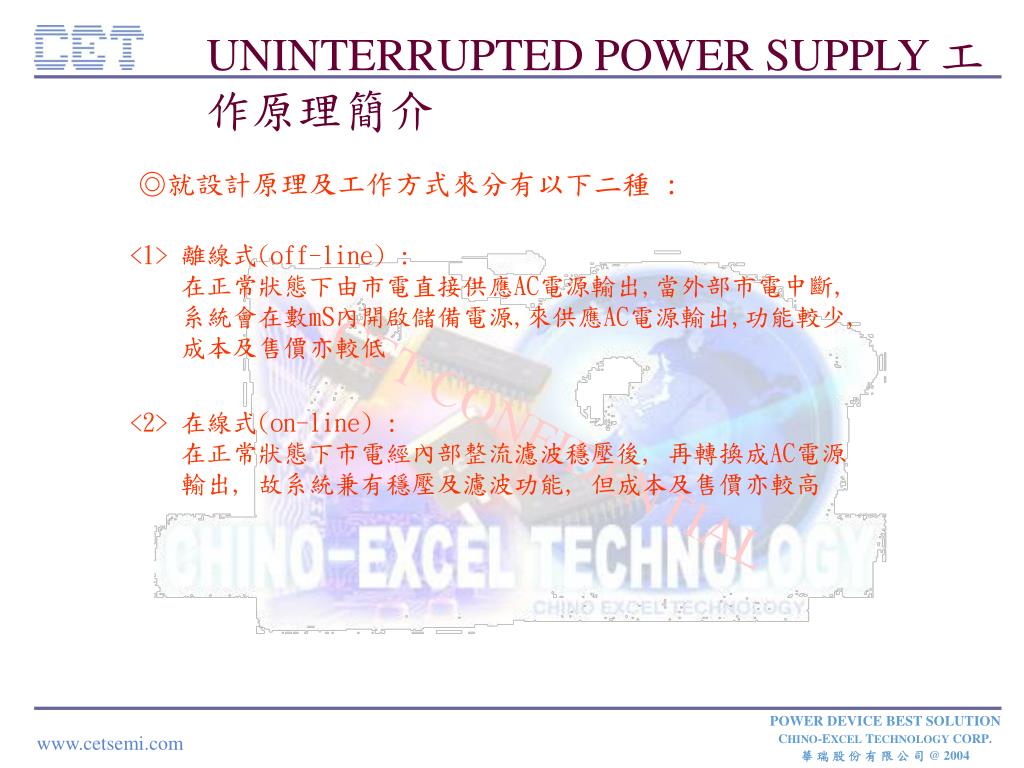

◎就設計原理及工作方式來分有以下二種 :

<1> 離線式(off-line) :

在正常狀態下由市電直接供應AC電源輸出,當外部市電中斷,

系統會在數mS內開啟儲備電源,來供應AC電源輸出,功能較少,

成本及售價亦較低

<2> 在線式(on-line) :

在正常狀態下市電經內部整流濾波穩壓後, 再轉換成AC電源

輸出, 故系統兼有穩壓及濾波功能, 但成本及售價亦較高

slide4

AC LINE

OUTPUT

AC LINE

INPUT

UPS 工作原理說明

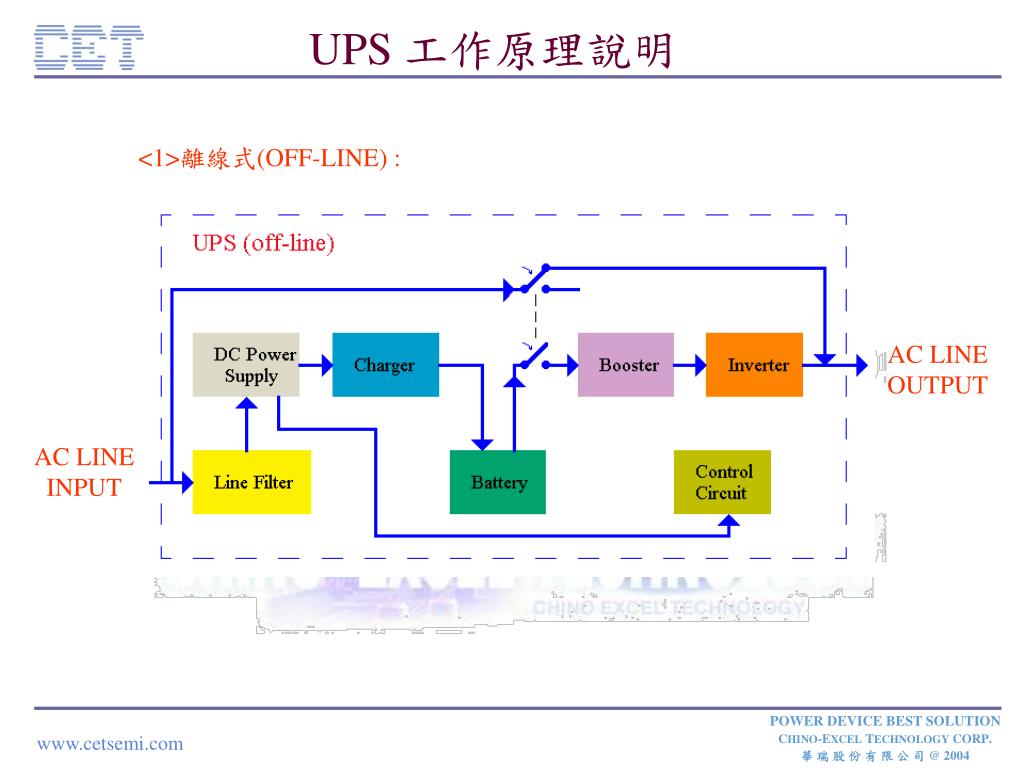

<1>離線式(OFF-LINE) :

slide5

AC LINE

OUTPUT

AC LINE

INPUT

UPS 工作原理說明

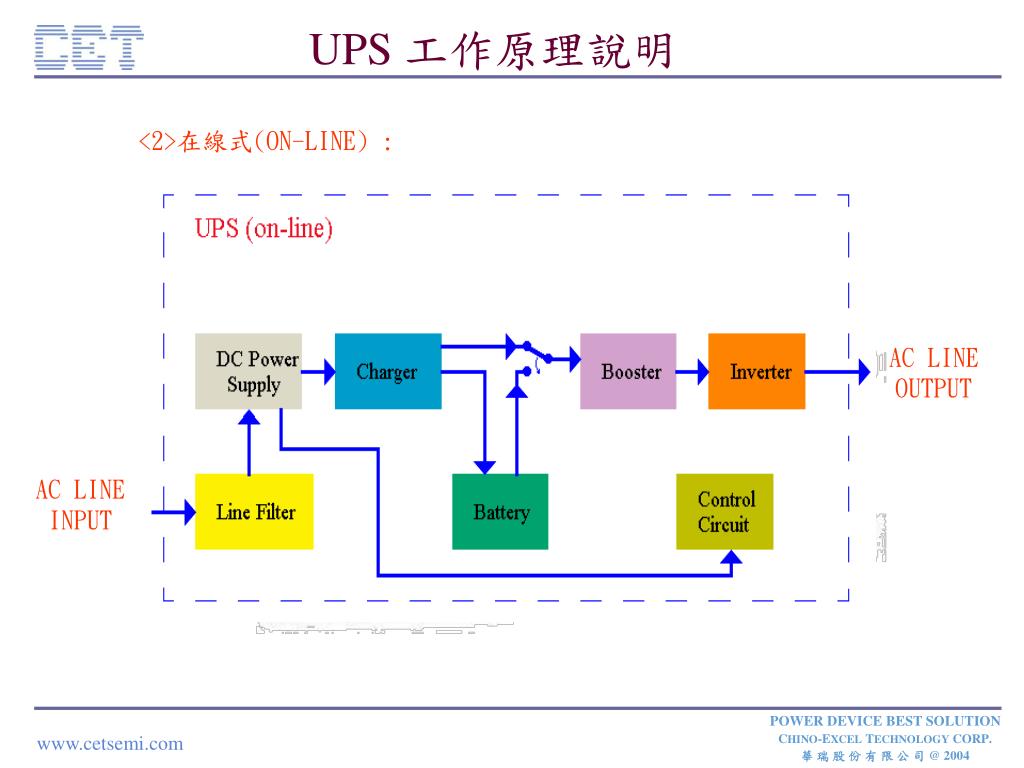

<2>在線式(ON-LINE) :

slide6

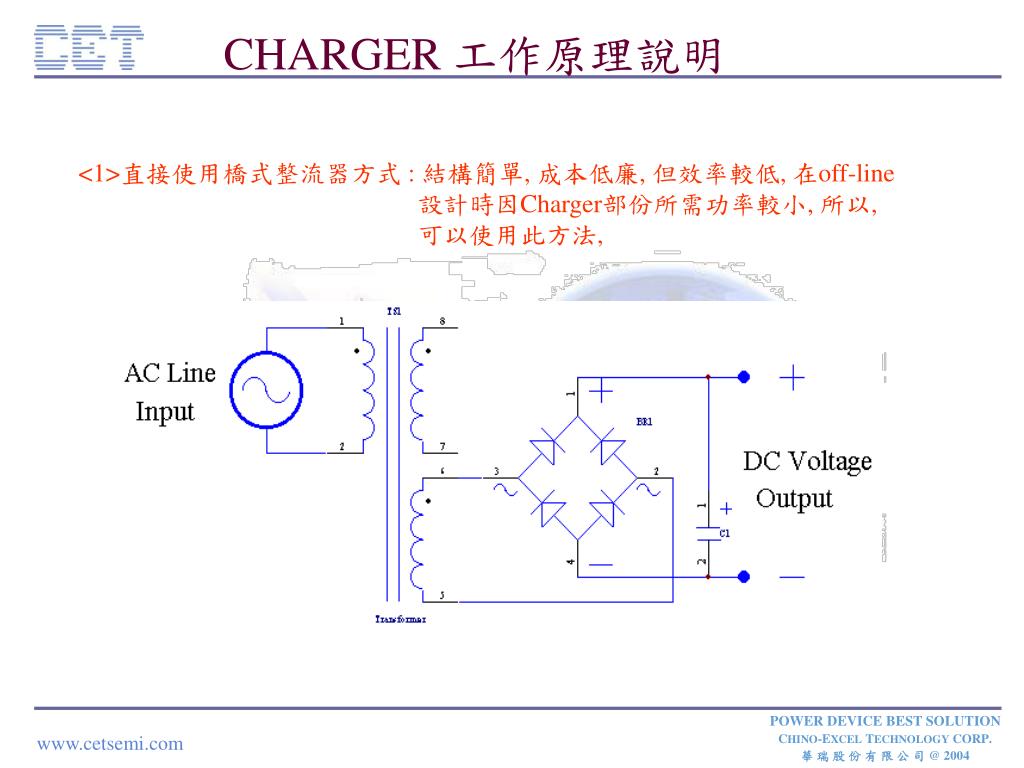

<1>直接使用橋式整流器方式 : 結構簡單, 成本低廉, 但效率較低, 在off-line

設計時因Charger部份所需功率較小, 所以,

可以使用此方法,

CHARGER 工作原理說明

slide7

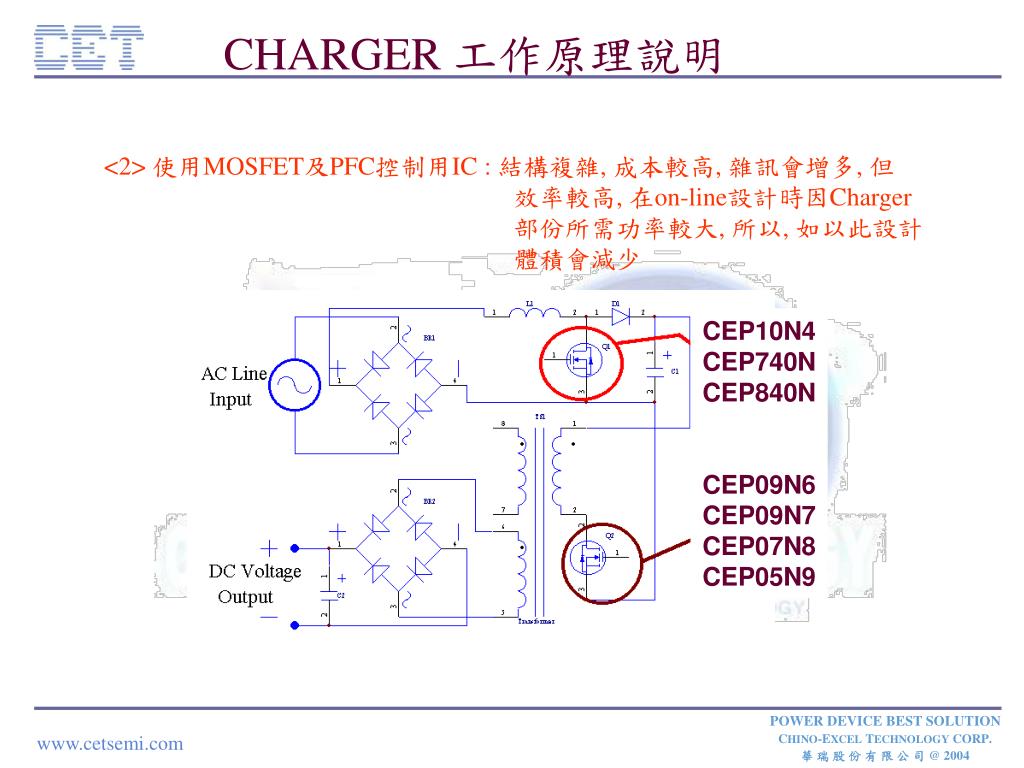

<2> 使用MOSFET及PFC控制用IC : 結構複雜, 成本較高, 雜訊會增多, 但

效率較高, 在on-line設計時因Charger

部份所需功率較大, 所以, 如以此設計

體積會減少

CHARGER 工作原理說明

CEP10N4

CEP740N

CEP840N

CEP09N6

CEP09N7

CEP07N8

CEP05N9

slide8

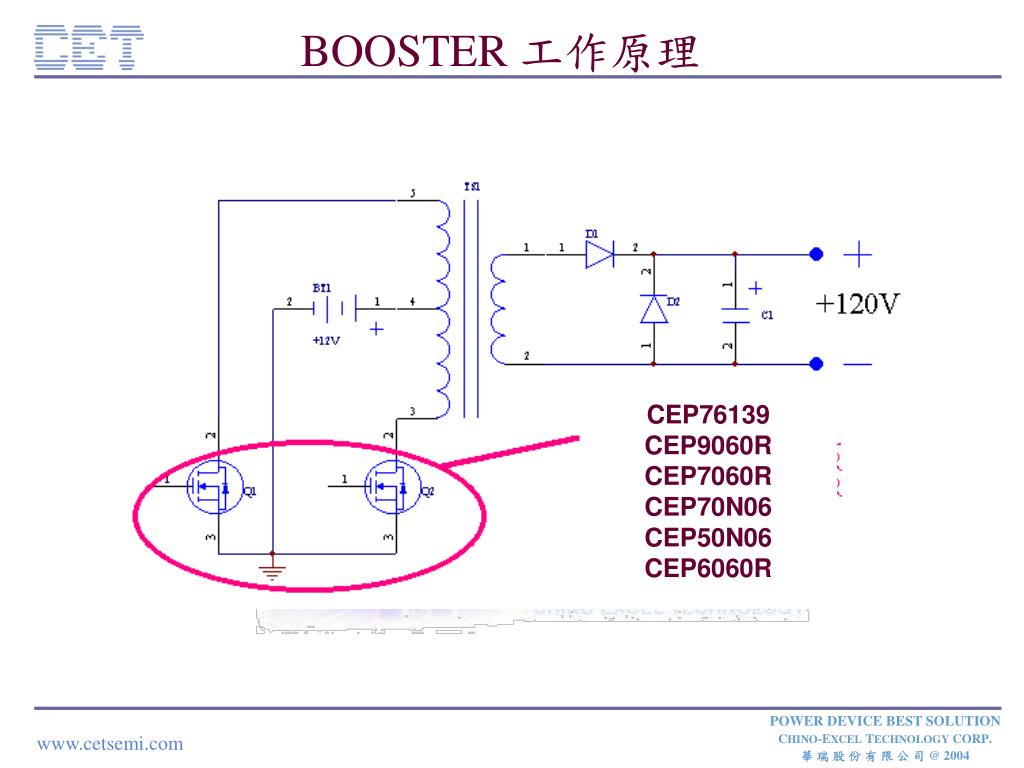

BOOSTER 工作原理

CEP76139

CEP9060R

CEP7060R

CEP70N06

CEP50N06

CEP6060R

slide9

INVERTER工作原理

CEPF640

CEP740N

slide10

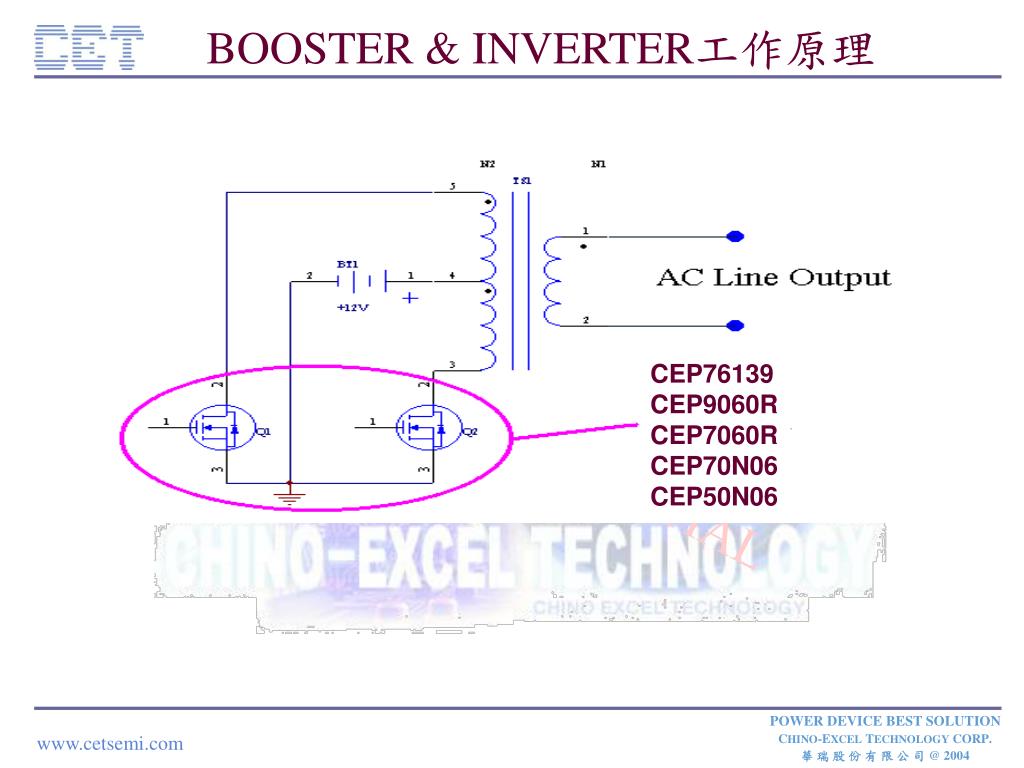

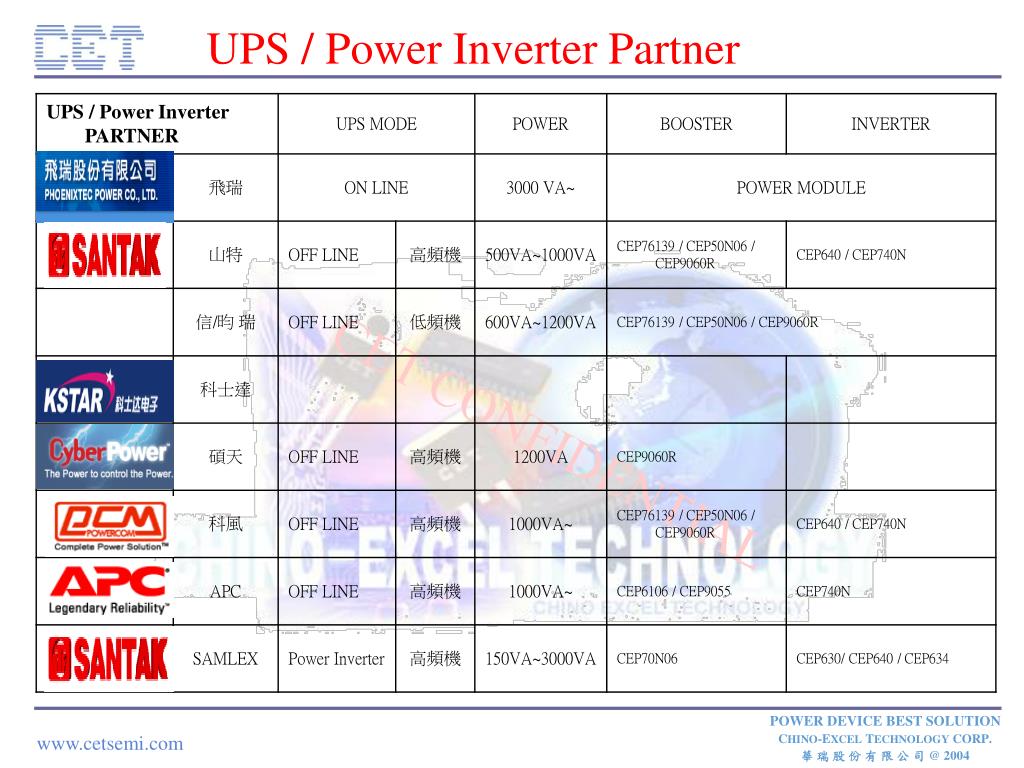

BOOSTER & INVERTER工作原理

CEP76139

CEP9060R

CEP7060R

CEP70N06

CEP50N06
