mosfet

MOSFET

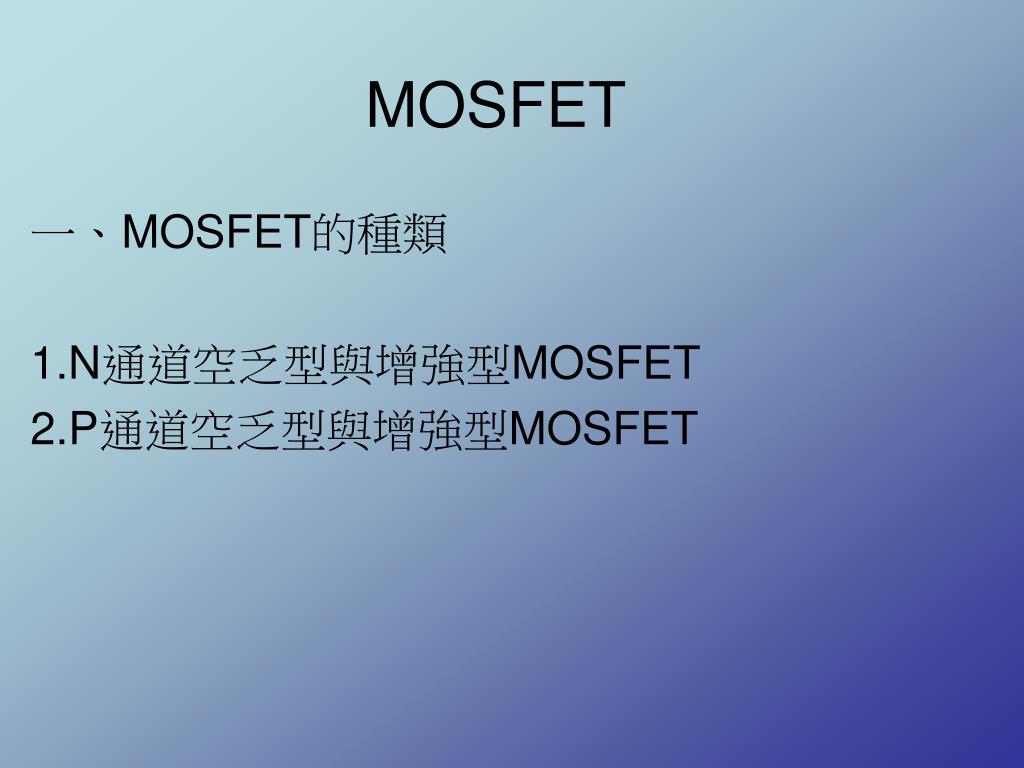

一、MOSFET的種類

1.N通道空乏型與增強型MOSFET

2.P通道空乏型與增強型MOSFET

n mosfet

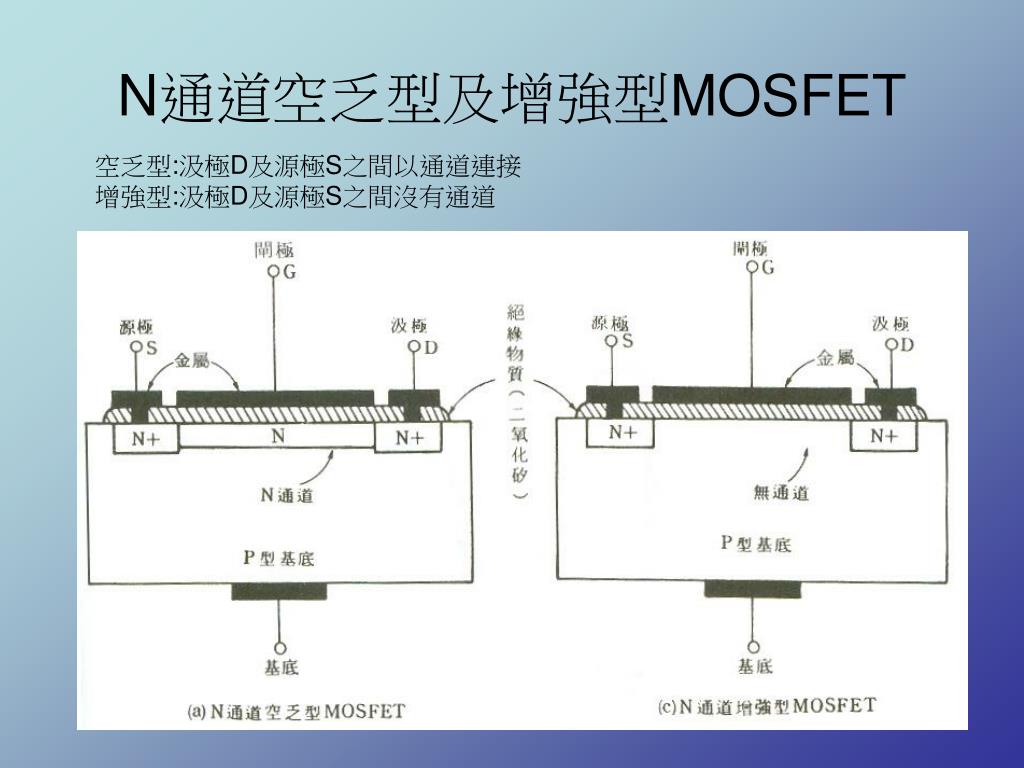

N通道空乏型及增強型MOSFET

空乏型:汲極D及源極S之間以通道連接

增強型:汲極D及源極S之間沒有通道

slide3

於低摻雜量的P型基體內擴散成兩

個高雜量之 區域,分別當作源、 汲極。

上層覆蓋二氧化矽(  )層。

閘極未加偏壓時,本身已有通道。

(1) 結構

(2) 符號

中間的垂直線代表通道。

P型基體:箭頭朝內。

N型通道:源極的箭頭朝外。

其符號是模仿NPN。

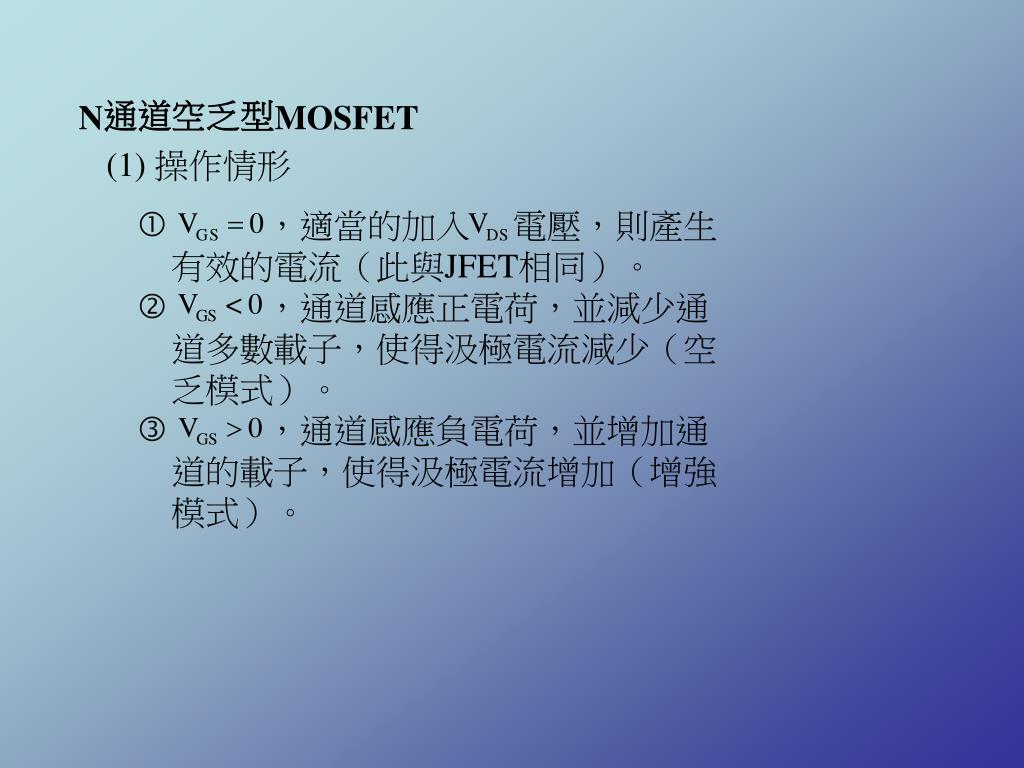

N通道空乏型MOSFET

slide4

N通道空乏型MOSFET

  • ,適當的加入  電壓,則產生
  •  有效的電流(此與JFET相同)。
  • ,通道感應正電荷,並減少通
  •  道多數載子,使得汲極電流減少(空
  •  乏模式)。
  • ,通道感應負電荷,並增加通
  •  道的載子,使得汲極電流增加(增強
  • 模式)。

(1) 操作情形

slide5

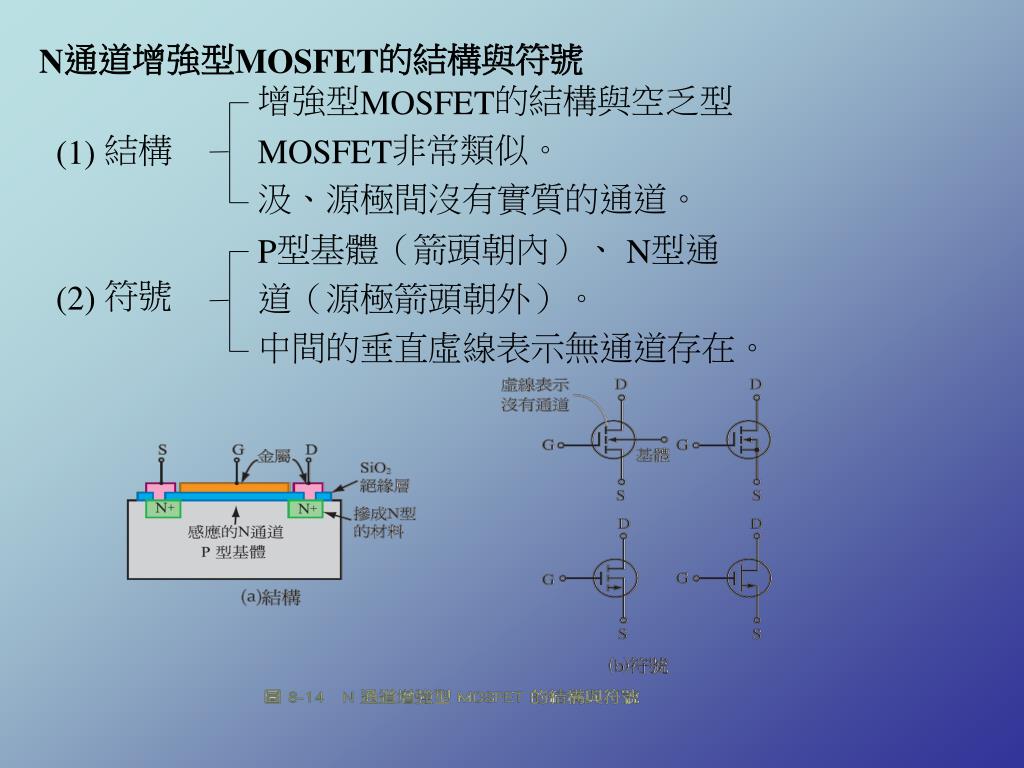

N通道增強型MOSFET的結構與符號

增強型MOSFET的結構與空乏型

MOSFET非常類似。

汲、源極間沒有實質的通道。

(1) 結構

P型基體(箭頭朝內)、 N型通

道(源極箭頭朝外)。

中間的垂直虛線表示無通道存在。

(2) 符號

slide6

N通道增強型MOSFET

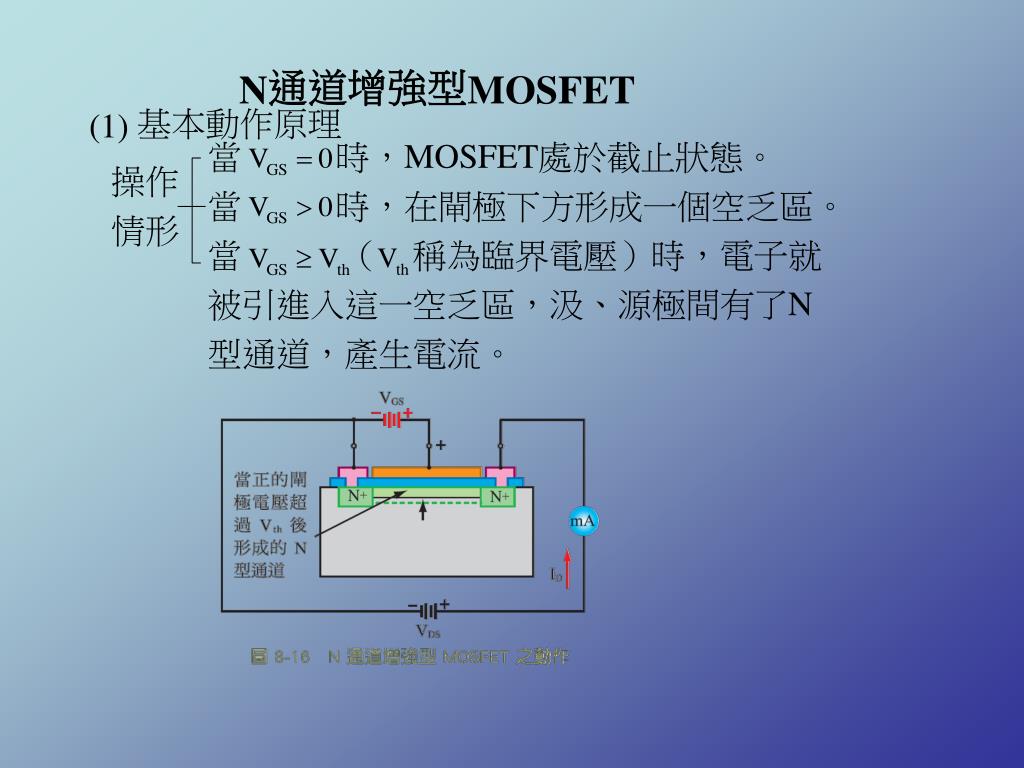

(1) 基本動作原理

當   時,MOSFET處於截止狀態。

當 時,在閘極下方形成一個空乏區。

當   ( 稱為臨界電壓)時,電子就

被引進入這一空乏區,汲、源極間有了N

型通道,產生電流。

操作情形

slide9

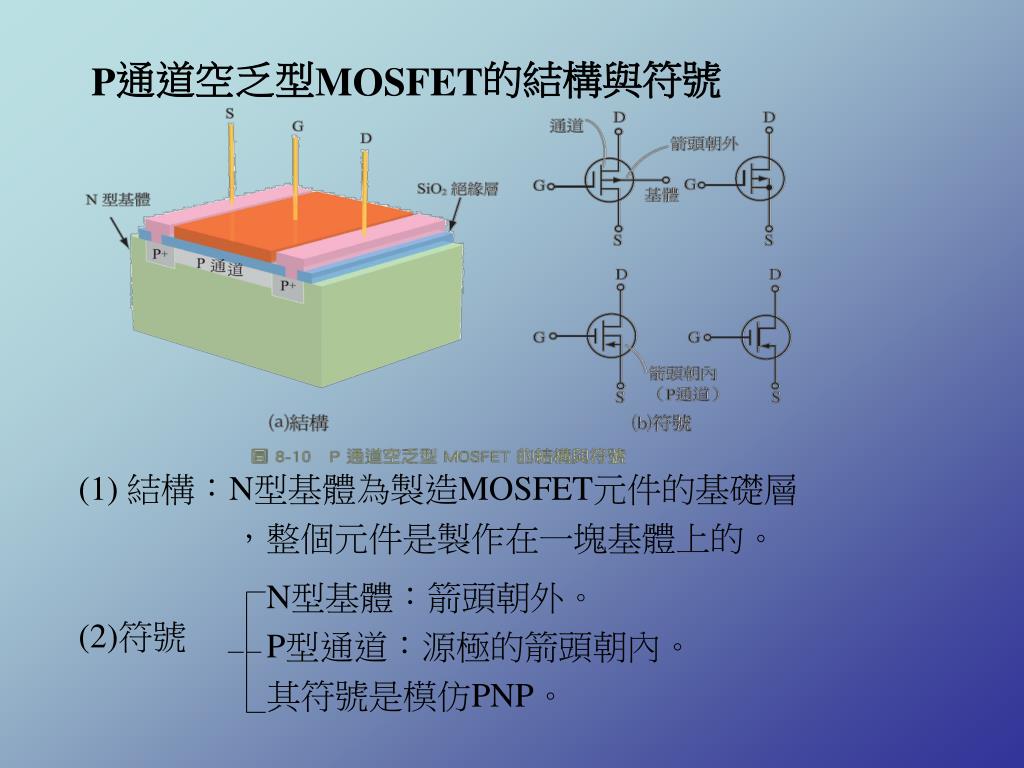

P通道空乏型MOSFET的結構與符號

(1) 結構:N型基體為製造MOSFET元件的基礎層

,整個元件是製作在一塊基體上的。

(2)符號

N型基體:箭頭朝外。

P型通道:源極的箭頭朝內。

其符號是模仿PNP。

slide10

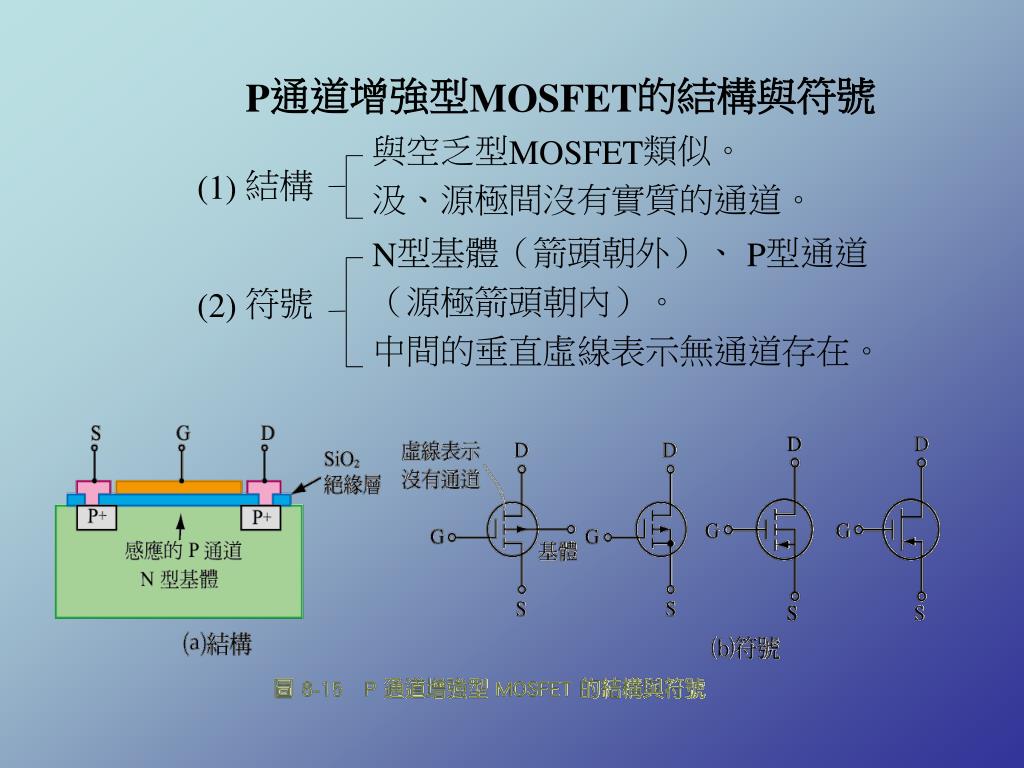

P通道增強型MOSFET的結構與符號

與空乏型MOSFET類似。

汲、源極間沒有實質的通道。

(1) 結構

N型基體(箭頭朝外)、 P型通道

(源極箭頭朝內)。

中間的垂直虛線表示無通道存在。

(2) 符號

n p mosfet
N、P通道增強型MOSFET工作原理

N通道:

利用感應少數載體形成的通到,增加汲極的電流量

P通道:

以P+區為汲極及源極,以電洞為電荷載子,除了vGS、vDS及臨界電壓Vt

為負外,元件的操作方式與N通道相同,電流iD是由源極流向汲極

slide12

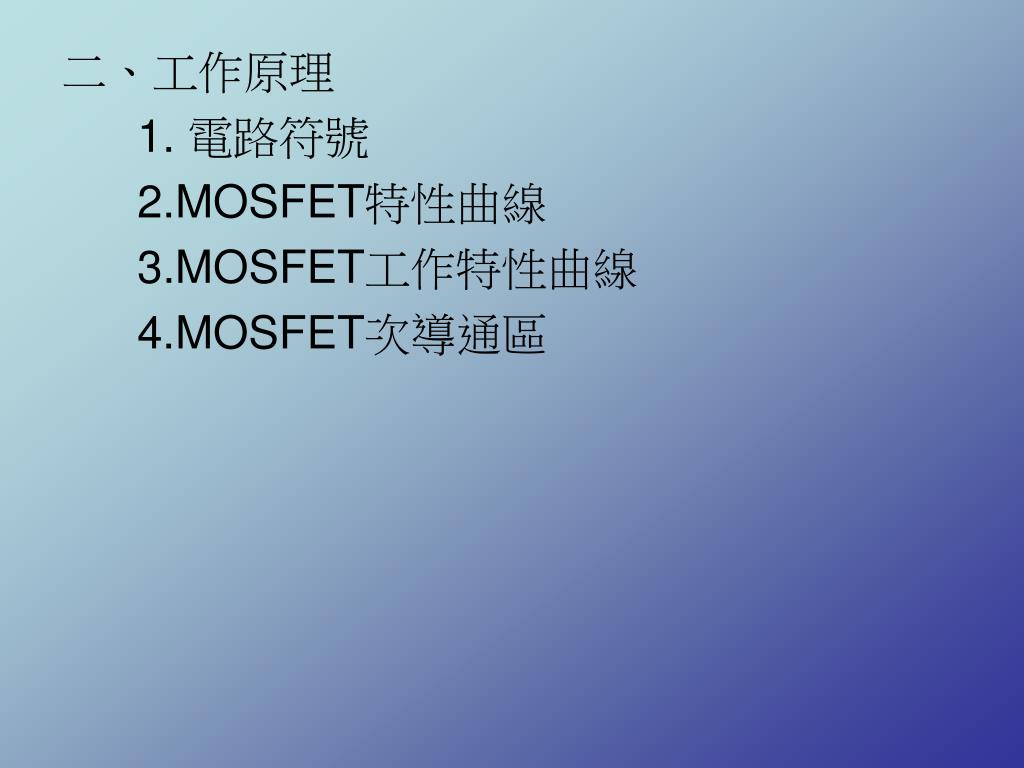

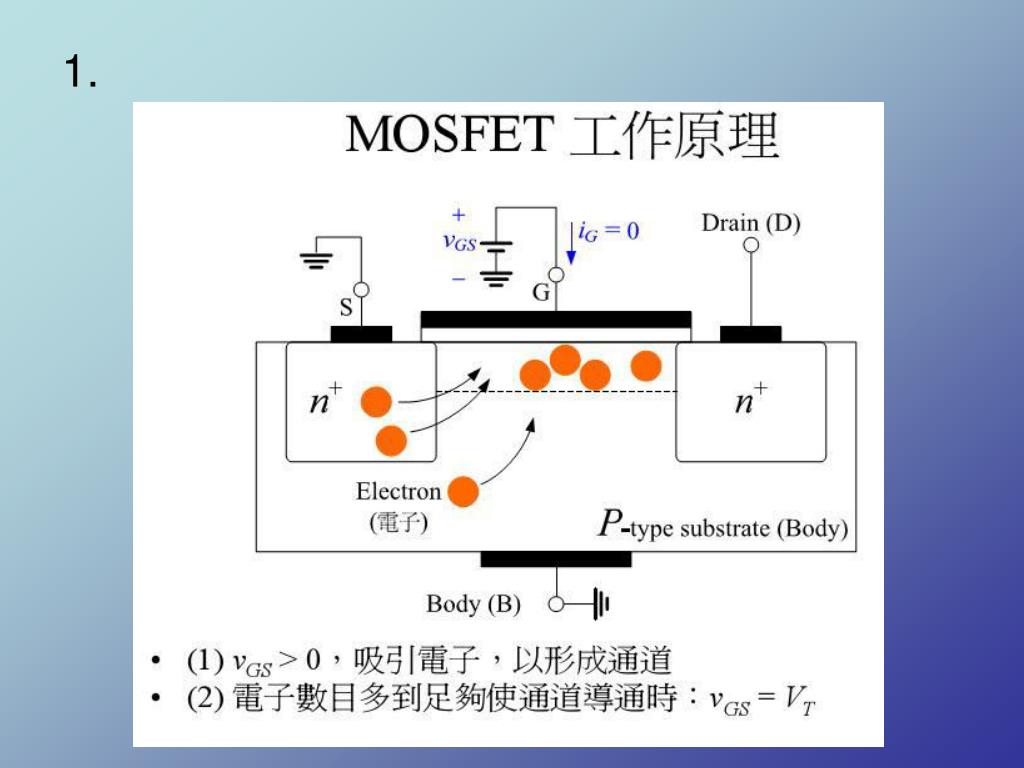

二、工作原理

1. 電路符號

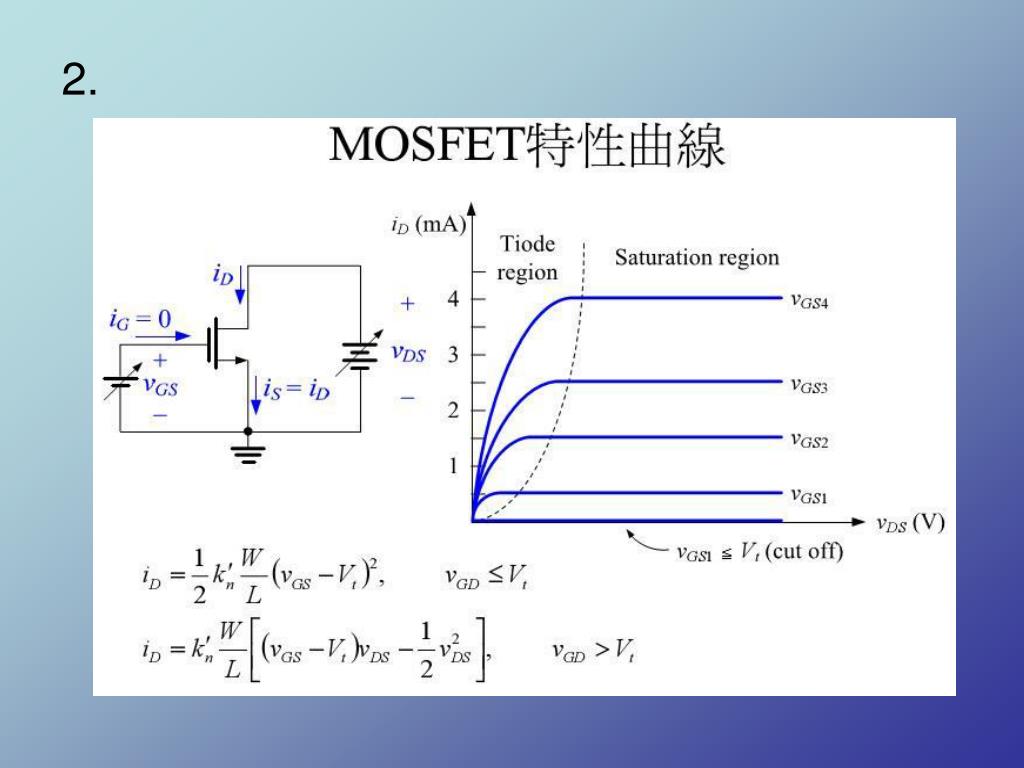

2.MOSFET特性曲線

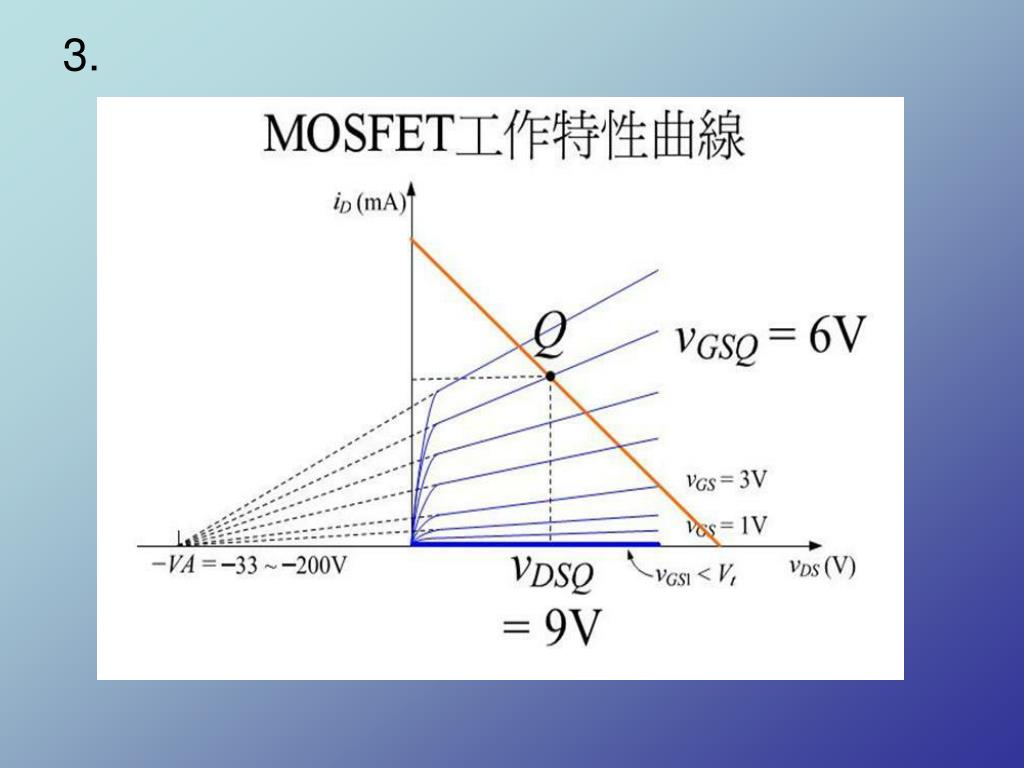

3.MOSFET工作特性曲線

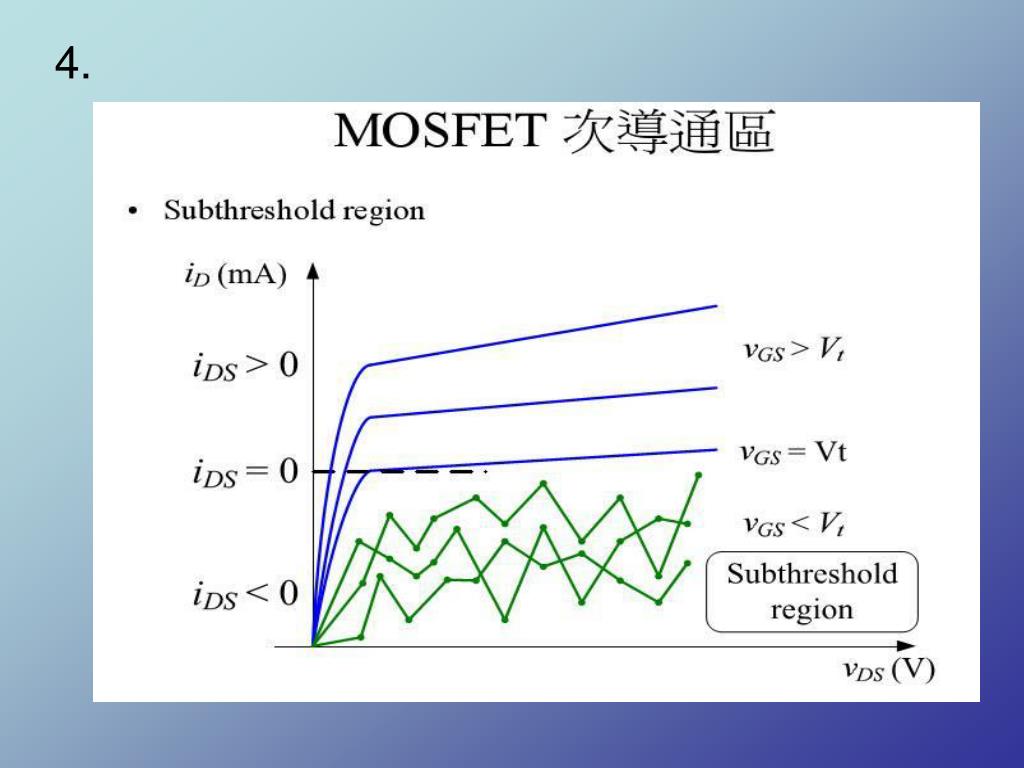

4.MOSFET次導通區
