电子 CAD 技术（ OrCAD/PSpiceA/D ）

电子CAD技术（OrCAD/PSpiceA/D）

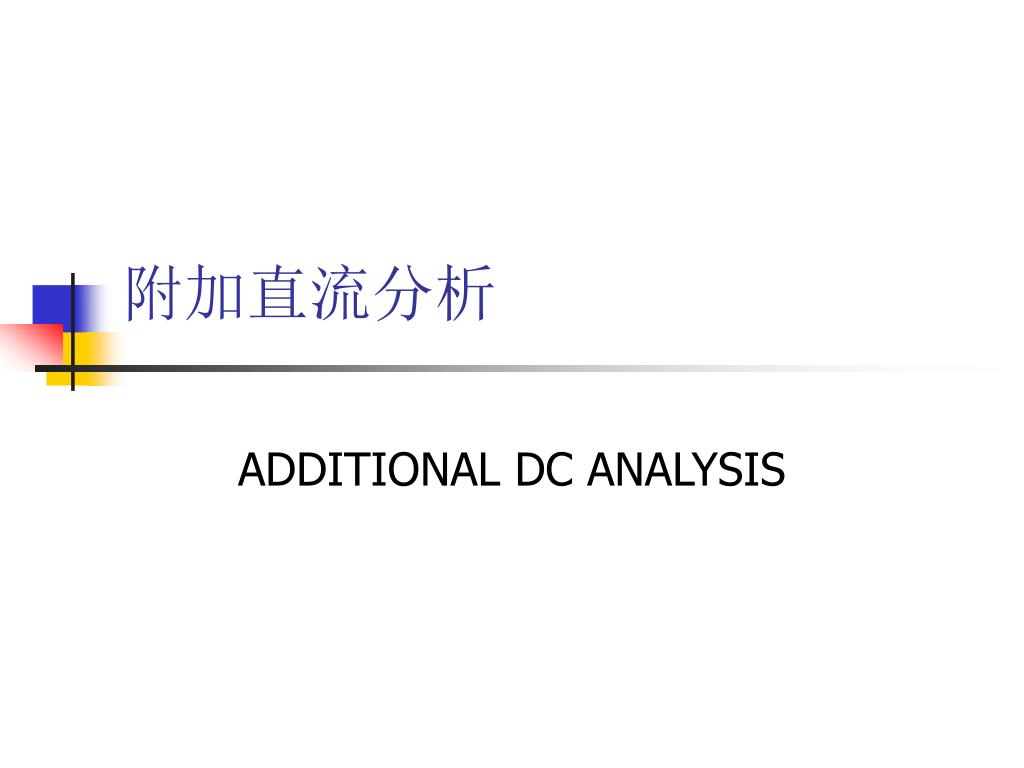

附加直流分析 ADDITIONAL DC ANALYSIS

Computing the Thevenin Equivalent • 戴维南等效 • Sensitivity Analysis • 灵敏度分析

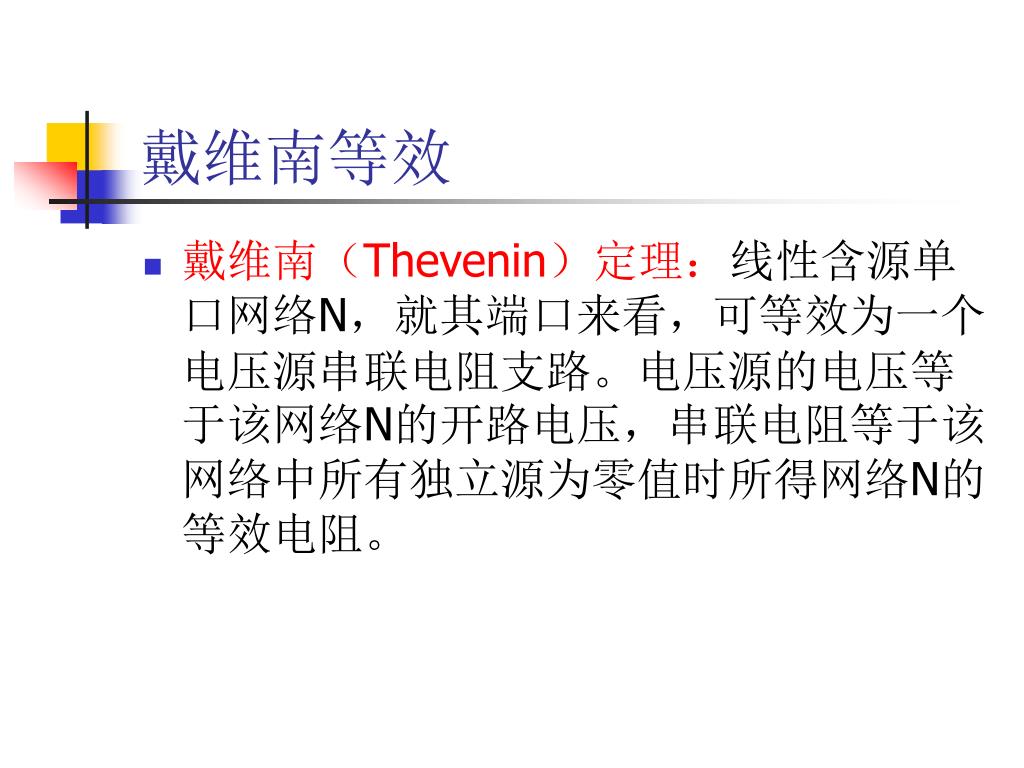

戴维南等效 • 戴维南（Thevenin）定理：线性含源单口网络N，就其端口来看，可等效为一个电压源串联电阻支路。电压源的电压等于该网络N的开路电压，串联电阻等于该网络中所有独立源为零值时所得网络N的等效电阻。

计算开路电压 Open circuit voltage 等效戴维南电路短路电流 short circuit current N Uoc Uoc Uoc Ro N Uoc Isc Isc Ro

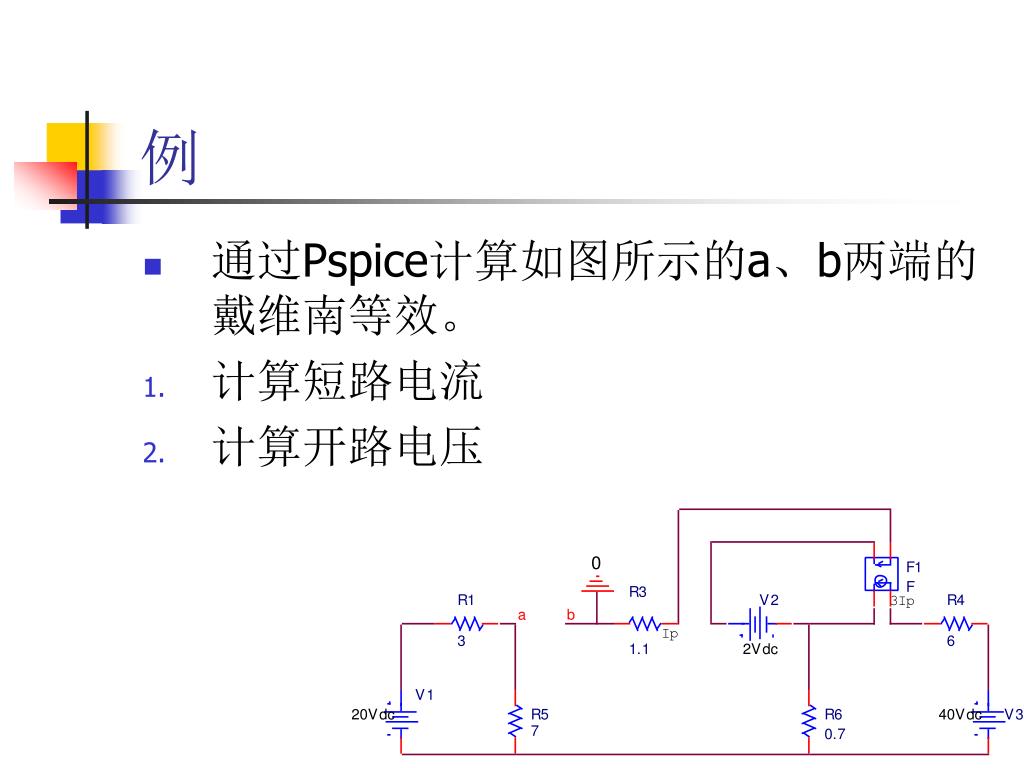

例 • 通过Pspice计算如图所示的a、b两端的戴维南等效。 • 计算短路电流 • 计算开路电压

计算短路电流 • 画电路图，注意各个元件的属性 • 将1u的电阻插入a、b两端

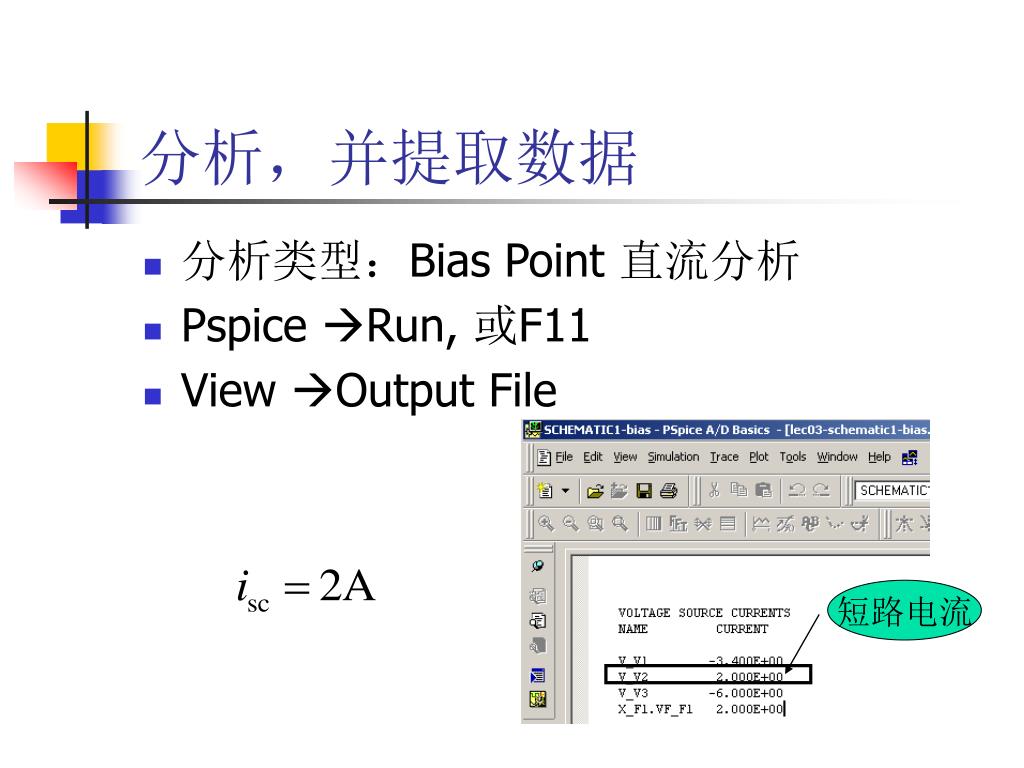

分析，并提取数据 • 分析类型：Bias Point 直流分析 • Pspice Run, 或F11 • View Output File 短路电流

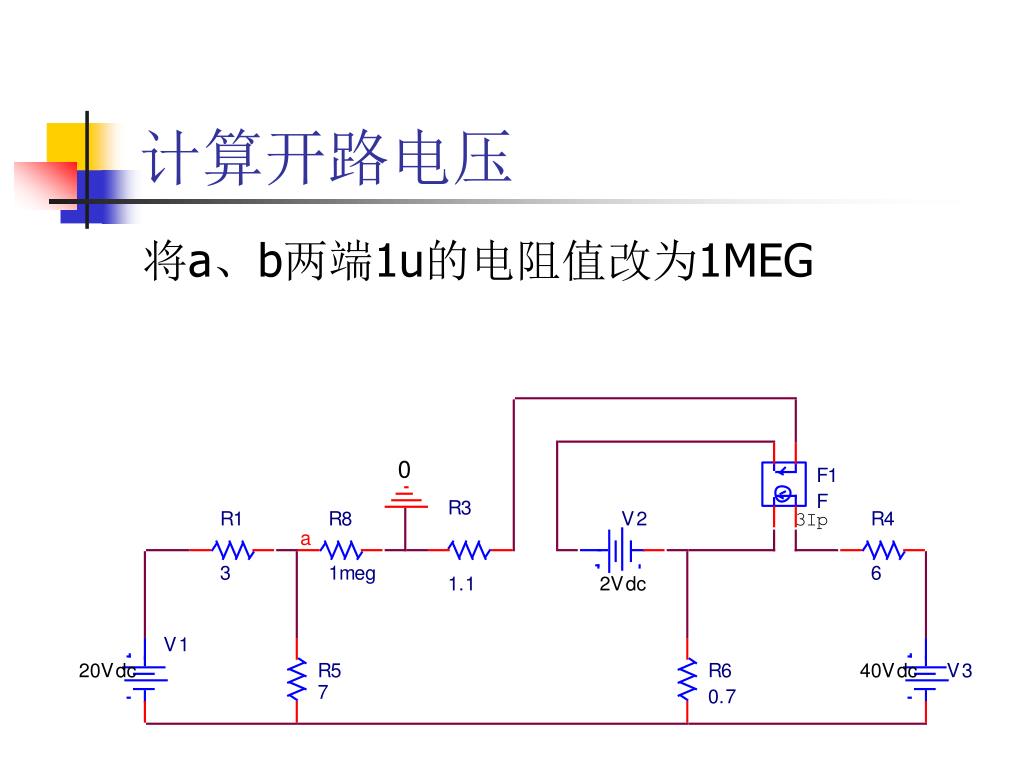

计算开路电压 将a、b两端1u的电阻值改为1MEG

分析，并提取数据 • 分析类型：Bias Point 直流分析 • Pspice Run, 或F11 • View Output File 节点编号在各自电路图中可以有所区别，但实质是一样的。大家注意节点的编号。还有一种捷径就是，在节点处用net alias进行编号，这样便于识别。开路电压

也可以使电压值直接显示在电路图中。 这个按钮

戴维南等效 • 短路电流 • 开路电压 • 等效电阻 • 等效电路为

灵敏度分析 Sensitivity Analysis • 分析电路各元件参数变化时，对电路特性的影响程度。分析结果以归一化的灵敏度值和相对灵敏度形式给出。

例 • 运用灵敏度分析预测空载分压电路的特性

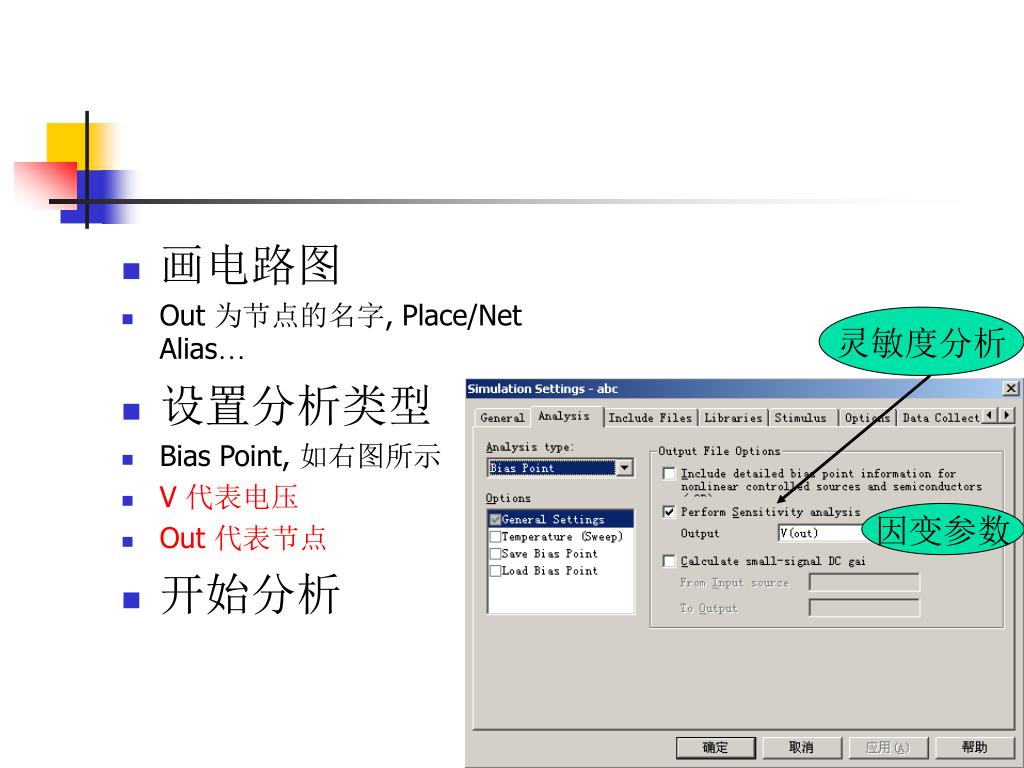

画电路图 • Out 为节点的名字, Place/Net Alias… • 设置分析类型 • Bias Point, 如右图所示 • V 代表电压 • Out 代表节点 • 开始分析灵敏度分析因变参数

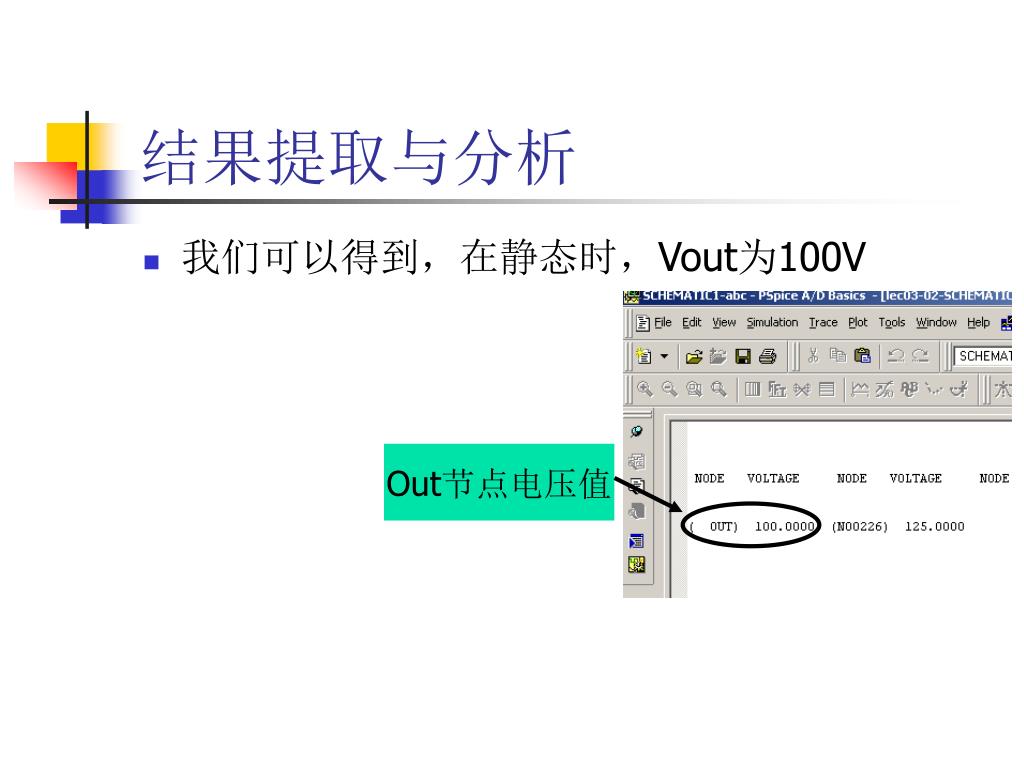

结果提取与分析 • 我们可以得到，在静态时，Vout为100V Out节点电压值

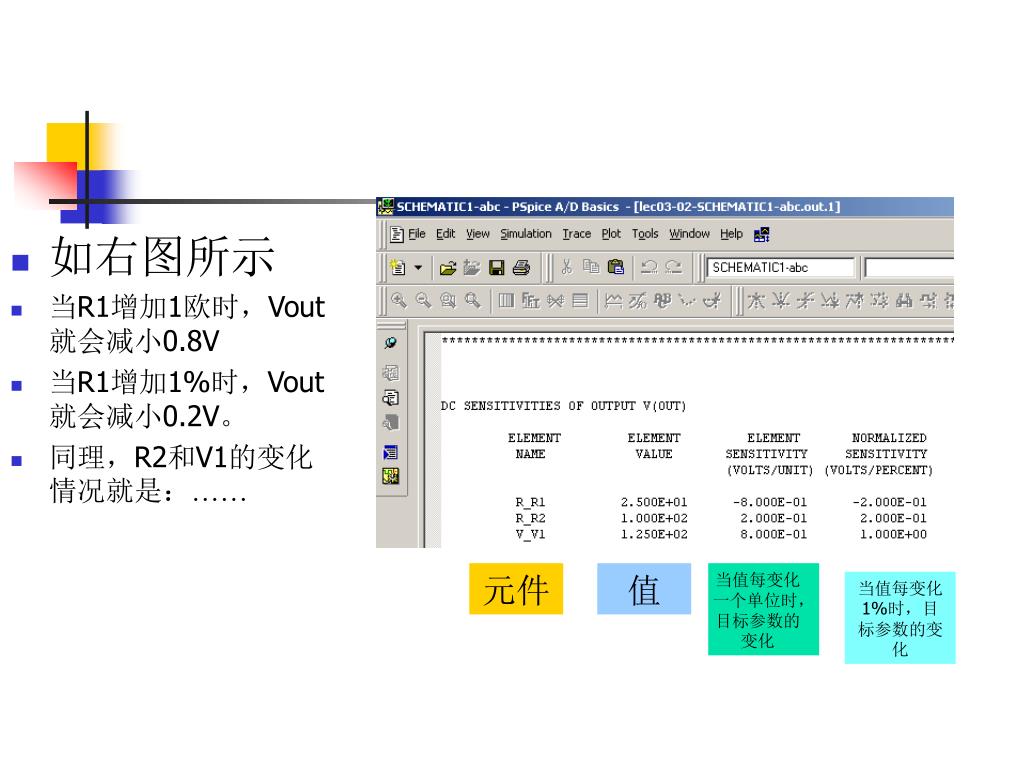

如右图所示 • 当R1增加1欧时，Vout就会减小0.8V • 当R1增加1%时，Vout就会减小0.2V。 • 同理，R2和V1的变化情况就是：…… 元件值当值每变化一个单位时，目标参数的变化当值每变化1%时，目标参数的变化

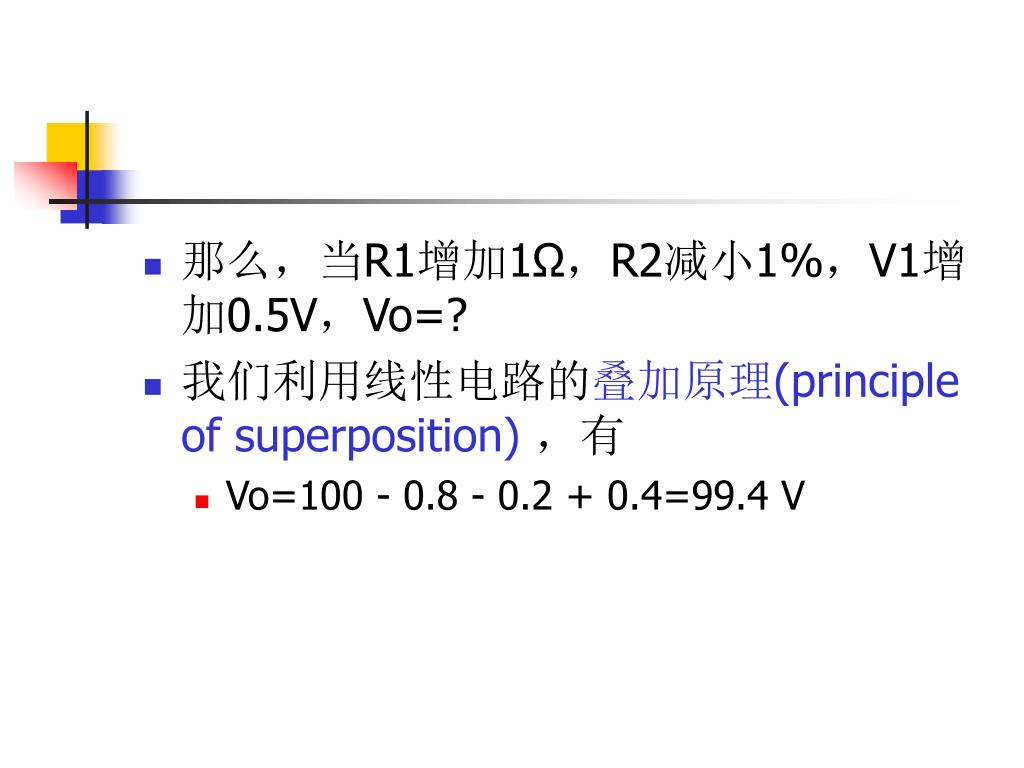

那么，当R1增加1Ω，R2减小1%，V1增加0.5V，Vo=? • 我们利用线性电路的叠加原理(principle of superposition) ，有 • Vo=100 - 0.8 - 0.2 + 0.4=99.4 V
