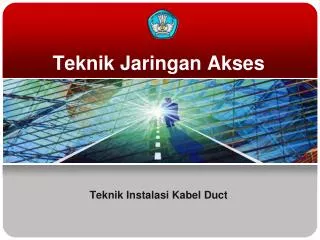

  1. Teknik Jaringan Akses TeknikInstalasiKabel Duct

  2. Persiapan Kerja • Pemilihanpipa duct yang akandipakai. • Kabel yang akandipasang. • Penempatanhaspelkabel. • Penempatan winch truck.

  3. ad1. Pemilihan Pipa Duct yang di Pakai Untukmenempatkankabeldalam duct terlebihdahuluharusdicari / dipilihpipa duct yang cocokdenganpertimbangansebagaiberikut : a). Jalankabelpadarakdi STO danterutamadimanaakanditempatkansambunganatau pothead. b). Pipa duct yang akandipakaiharusdalamsatujalansepanjang route duct tersebut. c). Jugadalam manhole harussatujalan, sehinggatidakakanmempersulitpenarikankabel. d). Perludiperhatikanbilatimbulpercabangan, makadisisimanadaripipa duct yang terpilihharusditandaiuntukdiketahuiolehregupenarik. Back

  4. ad2.Kabel yang Akan di Pasang Sepanjangitumemungkinkan,kabel-kabelkapasitasbesarharusdimintaidengankepanjangantertentusesuaidenganpanjang duct antaramanhole.Biasanyaditambah 3 meter untuksambungan. Tujuannyauntukmengurangipemakaiankabel yang tidakberguna, selainitujugadalampenyimpanandidalamgudangdapatmudahdiambil. Untukjelasnyalihatdaftaralokasdihaspelkabel.

  5. ad3.Penempatan haspel kabel. Haspelkabeldinaikkandiatasdongkrakkemudianditarikdengankendaraanataumobilsampaipadalokasi yang ditentukan.Kemudianhaspelditempatkandiatas manhole.

  6. ad4.Penempatan winch truck. Penempatan winch truck harusdicari agar sedapatmungkinpenarikandilaksanakansatuarahdantalipenarikdapatmasukluruskedalampipa duct. Sesudah winch truck ditempatkan, makakeempatrodaharusdiganjal,bagianbelakangtrukdidongkraksehinggamempunyaikekuatantahan yang besar. Ada 2 (dua ) jenis manhole yang carapenarikankabelnyaberbedaatauberlainan,yaitu : a. Manhole denganlubangpemasuk (manhole bertelinga ). Dipasangpenuntunkabel (cable guide ) berupapipaplastikdari winch truck / trailer kearahtelinga manhole. Penempatandanjumlahpenuntunkabel yang dipergunakantidaksamapadatiap manhole. Tujuandipasangnyapenuntunkabeladalahuntukmemperlancarjalannyakabeldanmemperringankanpenarikan, sertamengubaharahtarikandarisatukelainarahtanpaadanyatikungan yang tajam. b. Manhole tanpalubangpemasuk. 1). Untuk manhole jenisinibilatidakdigunakanpipaplastik,makadipergunakanalat bantu penarik lain. 2). Biladipergunakanpipaplastikpenuntunkabel, makapipatersebutharusmuncul paling sedukit 30 cm dari manhole.

  7. Pelaksanaan Kerja • Rodding duct. • Cleaning duct. • Cheakking. • Penarikandanmeletakkankabel duct.

  8. ad1.Rooding Duct a. Dengantalinyilon. Talinyilondiletakkanditempat manhole yang lebihtinggidanmesinpengisap (reduktor ) pada manhole yang lebihrendah. Kemudianmesindihidupkandanpengisapdimasukkankedalam manhole ataupipa duct sertajangansampaibocordanasapmesinjangansampaimasukke manhole. Ujung talidimasukkankedalampipa yang dihisapdanujungsatunyadisambungkandengantali / kawatpenarik. b. Dengan stick. Apabilamesintidakdapatberhasilmenyedottalinyilon, makakitarodding duct mempergunakantongkat / stick dari PVC. Tempatkansejumlah stick di manhole M, Sehinggacukupuntukjarak route duct sampaidengan manhole M2. Kemudiansecaraberurutanmenyambung stick sampai stick yang terakhirdisertaimendorongsertamemutar stick kearahputarankekanan.Setelah stick terakhirtersambungdanternyata stick yang pertamamencapai manhole M2 makapekerjaanselanjutnyamengikatkantalipenarikdi manhole M1 pada stick terakhirtersebut. Kemudiandi manhole M2 stick yang pertamaditariksambildiputarsecaraberurutanbegitu pula stick berikutnyadilepas. Akhirnyaseluruh stick tersebutditumpukkembalidi manhole M2, Dengandemikiantambangpenarikakanterpasangdidalampipa yang dirodding Back

  9. ad.2 Cleaning. Untukmelakukanpekerjaan cleaning diperlukansikatpembersihdaribaja.Sikatiniterbuatdaripipa yang bersikatpembersihsetiapjarak / spasi 15 cm, denganmasing-masingujungnyaterpasangmatakait,yangfungsinyauntukmembersihkankotorandidalampipa duct yang dilaluinyadaribekaspemasanganpipa duct tersebut.

  10. ad3.Cheaking. Alat yang digunakanuntukmelakukancheskingadalahmandril.Mandrilterbuatdarilogam, dengan diameter sedikitlebihkecildari diameter pipa duct (10 cm ) danpanjangnyakuranglebih 87,5 cm. Fungsinyauntukmengeteskeadaanpipa duct apakahdalamkeadaanbaikatautidak, Kemungkinandalampemasanganpipa duct adapipa yang terjepit. Ujung akhirtalipenarikdi manhole M1 secaraberurutandisambungdengansikatpembersihkemudianmandril, sertapadaujungmandrilsatunyadisambunglagidengantalipenarik, sehinggadidalampipatetapmasihadatalipenarik. Kemudianujungtalipenarikdi manhole M2 ditariksedemikianrupasehinggaakhirnyasikatpembersihdanmandriltadidapatkeluardaripipa. Bilamandrildapatberhasildankotorandapatkeluarberartipekerjaan cleaning dan checking berhasildanselesai. Agar dapatbersihdengansempurna, sikatpembersihdanmandrildapatdipasangkembali , tetapiarahnyadibalikyaitudari manhole M2 kembalike manhole M1.

  11. ad.3Penarikan dan meletakkan kabel duct. a. Penarikankabel duct. 1). Kawatpenarik yang terpasangdidalampipa duct digantidengantalipenarikkabel , yang biasanyaterbuatdarikawatserabutdaribaja yang terdiridariberbagaiukuran. Contohnya : Warriflex 6 x 25 steeluk diameter 0,5 inchi, kekuatankerjadapatmenarikkuranglebih 2,6 sampai 3 ton tanpaputus. 2). Padaujungkabeldipasangkabel grip sebagaipemegangkabel, sehinggakabeltidakakanmengalamikerusakan. Kabel grip initerbuatdarirajutbaja yang berbagaimacamukurannyatergantungjugapadabesarkecilnyakabel. Padaumumnyakabel yang mempunyai diameter lebihbesardari 45 mm, telahdiperlengkapidengancincinpenarik ( pulling eye ), jadidisinitidakperlumenggunakankabel grip. 3). Cable grip disambungkanpadatalipenarikkabel yang telahTerpasangpadapipa duct tadi, Serta dipasangalat swivel atau anti pulir.

  12. 4). Tenagapenarik . Tenagapenarikdiujung manhole yang lain tergantungdarijarakrute duct, kapasitaskabel yang dipasang , dimanadapatberupa : a). Tenagamanusiaseluruhnya . Ukurankapasitaskabelkecil, jarak manhole pendek. b). Tenagamanusiadanalat Bantu mekanik. Tirforatau tackle untukkabelukuransedang. c). Peralatan Winch truck. 5). Bilapenempatanhaspeldanpenempatantenagapenariksudahselesai, makapenarikankabel duct dapatdilaksanakan. Perludiperhatikanuntukmempermudahjalannyakabeldidalampipa duct di manhole harusadapetugas yang selalumengawasijalannyakabeldanmemberipelumaspadakabelnyauntukmembantulancarnyakabel. Bilaada, pergunakanalatwalky talky untukhubungandari manhole satuke manhole kedua, jadibilaterjadikemacetanpadahaspelbisadiberitahukandengancepatsupayamenghentikanpenarikan. Pekerjaanpenarikankabel duct harusdilaksanakandengahati-hatiuntukmencegahrusaknyaalatataupunterjadikecelakaanterhadappekerjaanataumasyarakat lain Next

  13. b. Meletakkankabel Duct di Manhole Meletakkankabel duct yang barudipasangdidalampipa duct sebaiknyadibiarkandahulu minimal 1 harisetelahpenarikan.Untukmencegahposisikabelberubahkarenapengaruhkemungkinanmengerutnyakabel, akin\bat daripadapekerjaaandiwaktupenarikan. Barukemudiandapatdilakukanpekerjaaanpenyambungandanterminasi. Meletakkankabel Duct didalam Manhole sebaiknyadisebelahkananataukiridariarahrute duct didinding Manhole, sedemikianrupasehinggatidakmenggangguwaktupekerjaanpenarikanataupencabutankabellewat Manhole tersebut. Sekalipunkabel duct hanyamelalui Manhole tanpaadasambungankabelposisinyatetapsepertitersebutdiatas.  Catatan : Lubang-lubangpipa duct didalam Manhole yang belumdipasangkabel duct ataumasihkosongharusditutupdengan stopper.  Waktumaksimalpelaksanaanadalah 8 jam pelajaran ( 8 * 45 menit) Back

  14. Back

  15. Back

  16. BENTUK MANHOLE • # Persegipanjang • # Bentuk T • # Bentuk L

  17. PENAMBAHAN MANHOLE • Penambahan manhole disebabkanoleh: • 1.Halangan setempatdarikondisilapangan yang sangatsukar • 2.Pertemuan danpercabangan route duct • 3.Adanya ketentuanpenempatan loading coil dan repeater • Adapunhal-hal yang pentingdalammendisain manhole adalahsebagaiberikut: • 1.Tipe danukurandarikabel yang hendakdipasang • 2.Radius jengkungandarikabel yang akandipasang • 3.Sistem penyambungan yang akandipakai • 4.Jalan masukdanruangan yang cukupbagipetugas yang bekerjaberikut • peralatannya

  18. PROSEDUR BEKERJA DALAM MANHOLE Menggunakantanggauntuknaikdanturundalam manhole ( bagi manhole yang tidakterdapattanggapermanennya ). Peralatan dam material ditempatkandilokasi yang aman. Seorangpetugasataupengawasberadadiluaratauatas manhole untukmengawasijalannyapekerjaan. Peralatandan material dimasukandalamkantongpadasaatakandigunakandalam manhole denganbantuantaliuntukmemasukannya. Jikaterasapusingdan dada terasasesaksegerakeluardari manhole.

  19. KESELAMATAN KERJA DALAM MANHOLE • DalampelaksanaanperaktekRodding,Checkingdan Cleaning iniperludiperhatikanbahwa: • Fentilasidanpemeriksaanudaradi manhole dengantujuan : • Untukmengetahuimacam-macam gas dankadaroksigendalam manhole yang rendahsehinggatidakbolehmelakukanpekerjaansebelumdiperiksadandicatatkadar gas dalam manhole. • Hal-hal yang harusdiperhatikandalamprosesfentilasi: • 1.      Gunakankipasfentilasiuntukprosesfentilasi (blower). • 2.      Padasaatpipakipasfentilasimasukdalammanholekadaroksigen .dileher manhole akanrendah (tidakbolehmemasukankepaladalam manhole). • 3.      Kipasfentilasidihidupkanpadasaatpipafentilasisudahmasukdalam manhole. • 4.      Bagianujungpipafentilasikuranglebih 30 cm daridasar manhole. • 5.      Pelaksanaanprosesfentilasi minimal 5X volume dalam manhole.

  20. PEMELIHARAAN DUCT • Masalah yang seringditemuidalamsistem duct adalahkabel duct tidakdapatditarikkarena duct block (pipa PVC) tersumbat. Duct Block terjadikerena: • -Pipa PVC pecah/patahpadasaatpengecoran • -Penyambunganpipatidaksesuaispesifikasiinstalasi yang benar • -Kualitaspipatidaksesuaidenganspesifikasi material • -Semen/batubekaspenyecoranmasukkedalampipa,sehinggamenyimbat • pipa • -Pengecorandilakukandengancaramenuangcampuranbetonsekaligus • padapipa PVC • -Campuranbetontidaksesuaidengankomposisi yang telahditentukan • dalamspesifikasi (1:3:5),mengakibatkan duct betontidakefektifber- • fungsisebagaipelindungpipa PVC padasaatmengalamibebanberat. • -Pipa duct tersumbatolehtanah/lumpurakibatujungpipa duct di manhole • tidakdipasang stopper (penutupujungpipa duct yang belumdipakai)

  21. ÿPembersihan • 1.      MetodeBacward Jet Nozzle • Metodeinidigunakanpadapipa-pipa yang bersih (tidakterjadipenyumbatan)Pelaksanaandilakukandari manhole level rendahke manhole level yang lebihtinggi.

  22. PEMBERSIHAN • 1.      Metode Forward Jet Nozzle • Metodeinidigunakanpadapipa duct yang tersumbat (baikolehkotoranmaupunbekascor-coran).Pekerjaandimulaidari manhole yang mampunyai level tinggike manhole level rendah

  23. PROSES PENGELUARAN AIR KOTOR • Dengancaramemasukan pass through kedalampipa duct yang digunakanuntukmengeluarkan air kotordansisakotorandalampipa duct dengancaramanarikansikatkekanandankekirisecarabergantiandari M1ke M2 atausebaliknya

  24. RODDING • ÿ    Dengantali nylon • Tali nylon diletakanditempatlebihtinggidanmesinpenghisap (reductor) pada manhole yang lebihrendah. Kemudianmasindihidupkandanpenghisapdimasukankedalam manhole/pipa duct sertajangansampaibocordanasapmesinjangansampaimasukkemanhole.Ujungtalidimasukankedalampipa yang dihisapdanujungsatunyadisambungkandengantali/kawatpenarik.

  25. Dengan stik • Apabilamesintidakdapatberhasilmenariktalinylon,makakitaroding duct mempergunakantongkat/stikdariPVC.Tempatkansejumahstikdi manhole M1sehingga cukupjarakuntuk route duct sampaidengan manhole M2.Kemudian secaraberurutanmenyambungstiksampai stick yang terakhirdisertaimendorongsertamemutar stick kearahputarankekanan.Setelah stick terakhirbersambungdanternyata stick yang pertamamencapai manhole M2 stick yang pertamamengikatkantalipenarikdi manhole M1pada stick terakhirtadikemudiandi manhole M2 stick yang pertamaditariksambildiputar,secaraberurutanbegitu pula stick berikutnyadilepas.Akhirnyaseluruh stick tersebutditumpukkembalidi manhole M2,dengan demikiantambangpenarikakanterpasangdidalampipa yang dirodding.

  26. Dengan stik

  27. CLEANING DAN CHECKINGAlat-alat yang digunakandalamceckingdan cleaning antara lain:ÿSikatpembersihbajaTerbuatdaripipa yang besikatpembersihsetiapjarak/ spasi 15cm, denganmasing-masingujungnyaterpasang.Matakait,yangfungsinyauntukmembersihkankotorandidalampipa duct yang dilaluinyadaribekaspemasanganpipa duct tersebut..

  28. KESIMPULAN • Dalampelaksanaanpekerjaandalamsaluranpipa duct yaknimenyenaipemeliharaansaluraniniperludilakukansecararutindanintensifuntukmenanggulangiterjadinyagangguan yang dapatmenyebabkanterhambatnyasalurantelekomunikasi.Penanggulanganmasalah-masalahdalamsaluranini/ khususnyapada manhole tidakdapathanyadilakukanolehseorangdiridanharusdilengkapidenganperalatan yang cukupspesifikdanlengkap.Dalampelaksanaanpekerjaaninibukanhanyadituntutuntukmenyiapkanfisiksajaakantetapi SDM danpengetahuansertaketelitian yang jugamandukungdariproseskinerjaini

  29. CLENING DAN CHEKING • MandrilMandrilterbuatdarilogamdengan diameter sedikitlebihkecildari diameter pipa duct (10cm) danpanjangnyakuranglebih 87,5cm yang fungsinyauntukmengeteskeadaanpipa duct apakahdalamkeadaanbaikatautidak, kemungkinandalampemasanganpipa duct adapipa yang terjepit.Ujungakhirtalipenarikdi manhole M1secaraberurutandisambungdengansikatpembersih,kemudianmandrilsertapadaujungmandrilsatunyadisambunglagidengantalipenarik,sehinggadidalampipatetapmasihadatalipenarik.Kemudianujungtalipenarikdiujung M2ditarisedemikianrupasehinggaakhirnyasikatpembersihdanmandriltadidapatkeluardaripipa.Bilamandrildapatberhasildankotorandapatkeluarberartipekerjaan cleaning danceckingberhasildanselesai. Agar dapatbersihdengansempurna,sikatpembersihdanmandrildapatdipasangkembali,tetapiarahnyadibalikdari manhole M2kembalike manhole M1
