  1. O Modelo OSI Guilherme Guimarães

  2. Visão geral • Foi dito que o protocolo é a “linguagem” usada para os equipamentos da rede conversarem entre si; • Na verdade, em uma comunicação entre dois computadores, vários protocolos são utilizados; • Ex: Quando um email é baixado em seu PC em uma rede local e supondo que o servidor de email está na mesma rede, há pelo menos quatro protocolos envolvidos; • Neste caso, em uma rede do tipo Ethernet usando TCP/IP temos: Ethernet, TCP, IP e SMTP;

  3. Visão geral (Exemplo) • O SMTP é o protocolo que envia e recebe emails, passa os dados para o TCP; • O TCP adiciona dados de controle e passa o resultado para o IP; • O IP acrescenta mais informações de controle e manda o pacote de dados para o Ethernet; • O Ethernet coloca mais algumas informações e finalmente manda o pacote de dados para a rede; • Isto tudo se chama “encapsulamento”;

  4. Visão geral (Protocolos) • Os protocolos são divididos em dois grupos principais: • Protocolos de baixo nível, também chamados de “arquitetura” e cuidam da comunicação física da rede: Ethernet, WiFi, Token Ring, FDDI, X.25, Frame Relay e ATM; • Acima destes temos os protocolos de alto nível: TCP/IP, IPX/SPX, NetBEUI, AppleTalk, etc; • Embora costumamos chamar o TCP/IP de protocolo, na verdade ele é um conjunto deles (pilha de protocolos);

  5. Modelo OSI • Quando as redes de computadores surgiram, as soluções eram proprietárias, cada tecnologia só era suportada por seu fabricante; • Para facilitar a interconexão de sistemas de computadores a ISO (InternationalOrganization for Standardization) desenvolveu um modelo de referência chamado OSI (Open Systems Interconnection); • O modelo de protocolos OSI é um modelo de 7 camadas, e foi criado especificadamente para redes com comutação de pacotes e não para redes com comutação de circuito;

  6. Modelo OSI • Em teoria, cada camada seria de responsabilidade de um protocolo específico (por isso o termo conjunto ou pilha de protocolos); • Na prática, a maioria das pilhas de protocolos (TCP/IP, IPX/SPX, NetBEUI) não segue esse modelo de referência ao pé da letra; • Acabam usando protocolos que correspondem a mais de uma camada do modelo OSI;

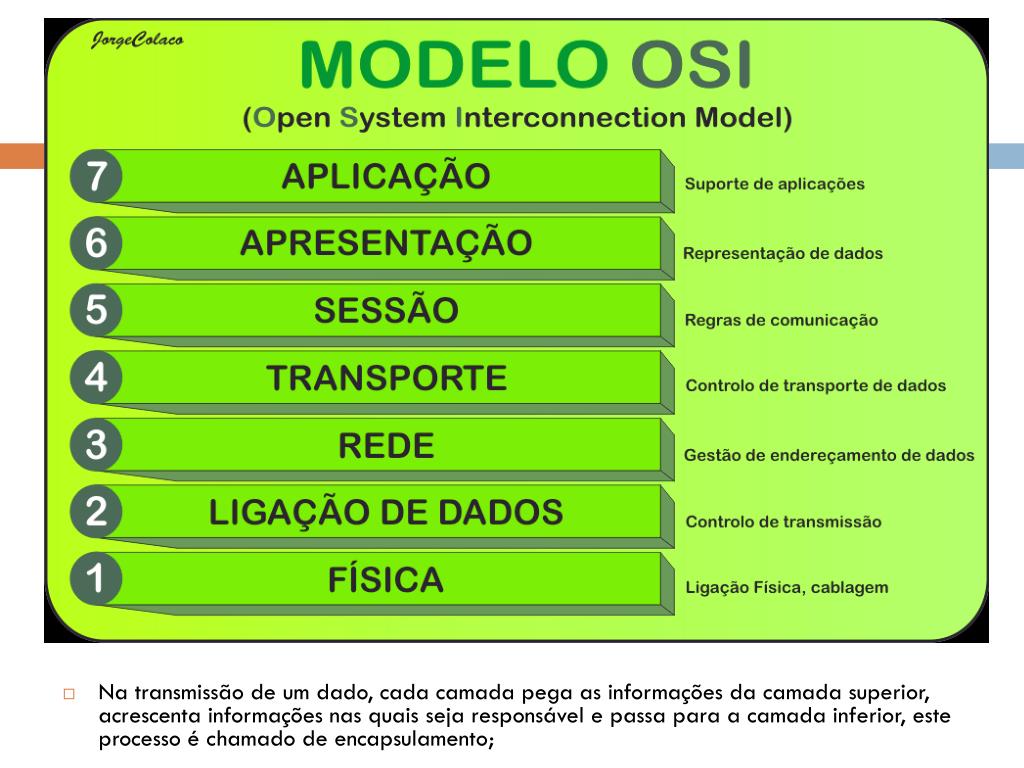

  7. Modelo OSI • Na transmissão de um dado, cada camada pega as informações da camada superior, acrescenta informações nas quais seja responsável e passa para a camada inferior, este processo é chamado de encapsulamento;

  8. Comunicação entre as camadas;

  9. Protocolos x Camadas OSI

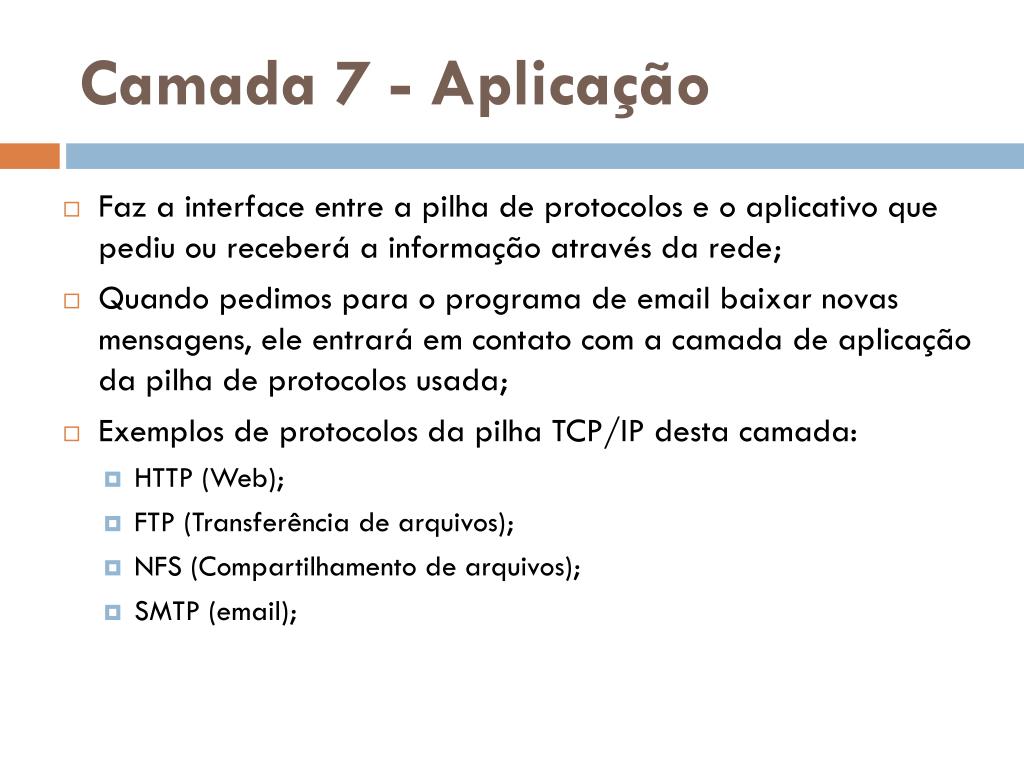

  10. Camada 7 - Aplicação • Faz a interface entre a pilha de protocolos e o aplicativo que pediu ou receberá a informação através da rede; • Quando pedimos para o programa de email baixar novas mensagens, ele entrará em contato com a camada de aplicação da pilha de protocolos usada; • Exemplos de protocolos da pilha TCP/IP desta camada: • HTTP (Web); • FTP (Transferência de arquivos); • NFS (Compartilhamento de arquivos); • SMTP (email);

  11. Camada 6 - Apresentação • Também chamada de camada de tradução; • Converte o formato do dado recebido pela camada de aplicação em um formato comum a ser usado na transmissão desse dado; • A compressão de dados pega os dados recebidos da camada 7 e os comprime, e a camada 6 do dispositivo receptor descompacta esses dados; • É possível também criptografar os dados, os quais só serão descriptografadosna camada 6 do receptor; • Protocolo que opera nesta camada: • SSL (Secure Socket Layer);

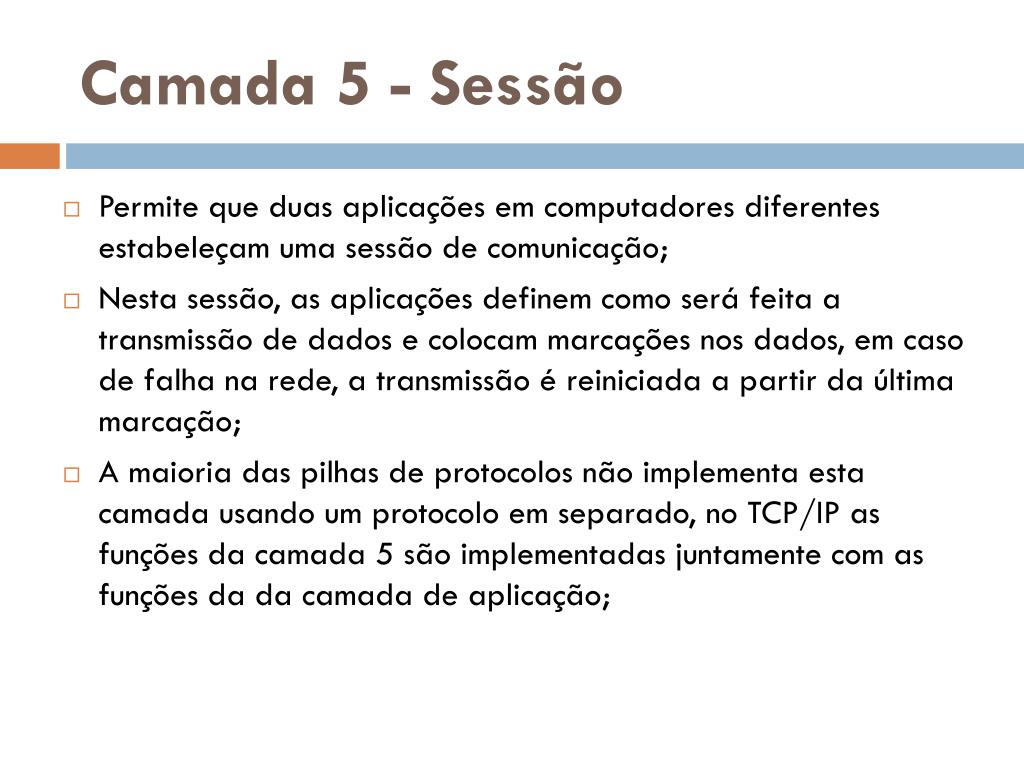

  12. Camada 5 - Sessão • Permite que duas aplicações em computadores diferentes estabeleçam uma sessão de comunicação; • Nesta sessão, as aplicações definem como será feita a transmissão de dados e colocam marcações nos dados, em caso de falha na rede, a transmissão é reiniciada a partir da última marcação; • A maioria das pilhas de protocolos não implementa esta camada usando um protocolo em separado, no TCP/IP as funções da camada 5 são implementadas juntamente com as funções da da camada de aplicação;

  13. Camada 4 - Transporte • Responsável por pegar os dados enviados pela camada de Sessão e dividi-los em pacotes que serão transmitidos pela rede; • No receptor, essa camada é responsável por pegar os pacotes recebidos e remontar o dado original para enviá-lo à camada de Sessão; • As funções desta camada: • Multiplexação de conexões, ou seja, possibilidade de usar vários protocolos acima desta camada ao mesmo tempo; • Controle de Fluxo, que coloca os pacotes recebidos em ordem, caso eles tenham chegado fora de ordem; • Verificação de erros, enviando uma informação de reconhecimento para o transmissor, informando que o pacote foi recebido;

  14. Camada 4 - Transporte • Mais funções: • Verificar se houve perda de pacotes; • Verificar se não houve duplicação de pacotes; • Qualidade de serviço esperada; • O modelo OSI define cinco classes de transporte, numeradas de 0 a 4, informando a qualidade do serviço; • A camada de Transporte separa as camadas nível de aplicação (5 a 7) das camadas de nível físico (1 a 3), ligando também os dois grupos; • Na pilha de protocolos TCP/IP, temos os protocolos TCP e UDP nesta camada;

  15. Camada 3 - Rede • Responsável pelo endereçamento lógico dos pacotes de dados e também pela tradução de endereços lógicos em endereços físicos; • É responsável também por priorizar a entrega de determinados pacotes de dados (o chamado QOS – Qualityof Service); • O endereçamento lógico independe da arquitetura de rede, ou seja, um pacote de dados pode sair de uma rede Ethernet e chegar em uma rede Token Ring; • Os roteadores operam nesta camada, determinando a rota que os pacotes irão seguir para chegar ao destino;

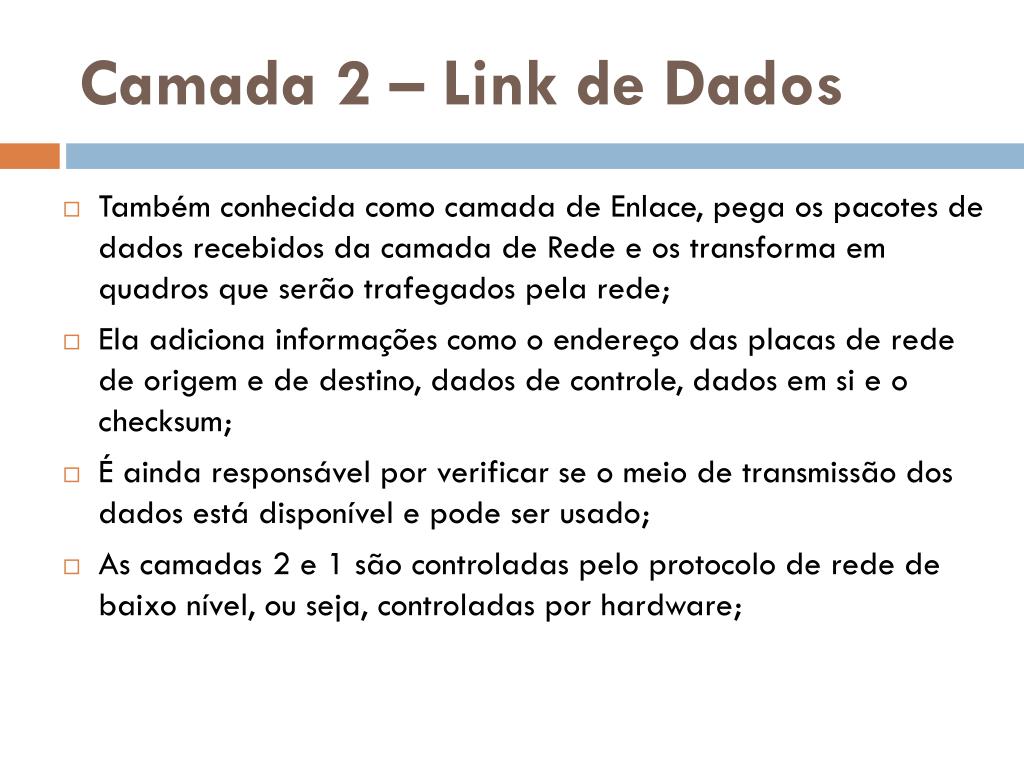

  16. Camada 2 – Link de Dados • Também conhecida como camada de Enlace, pega os pacotes de dados recebidos da camada de Rede e os transforma em quadros que serão trafegados pela rede; • Ela adiciona informações como o endereço das placas de rede de origem e de destino, dados de controle, dados em si e o checksum; • É ainda responsável por verificar se o meio de transmissão dos dados está disponível e pode ser usado; • As camadas 2 e 1 são controladas pelo protocolo de rede de baixo nível, ou seja, controladas por hardware;

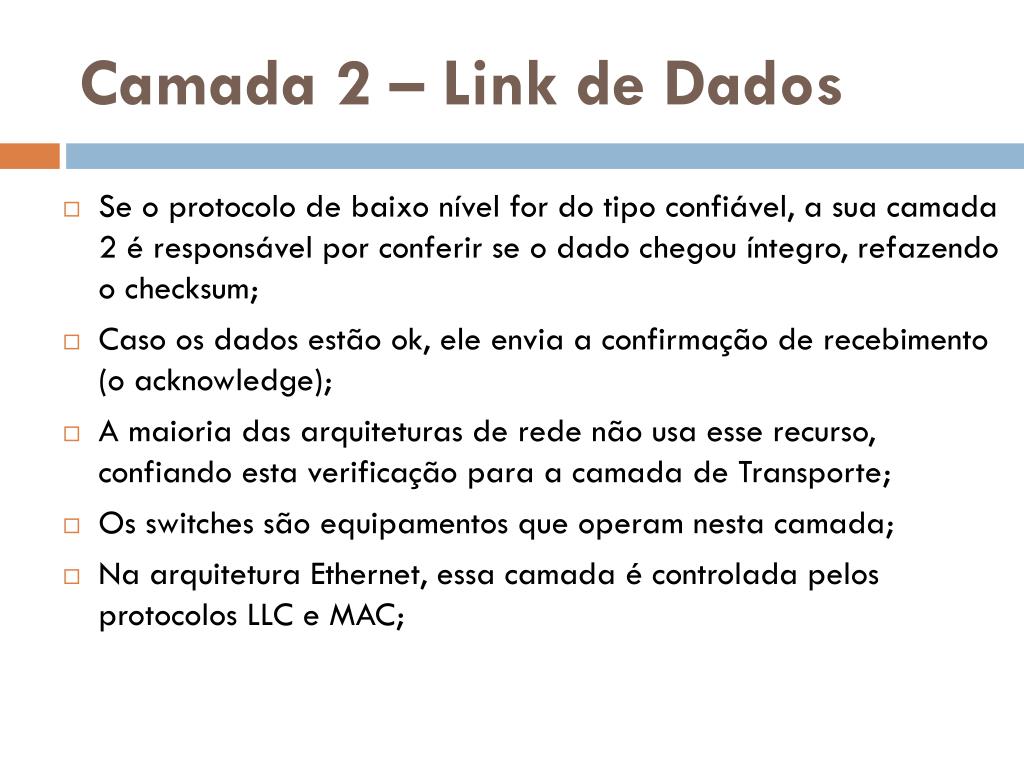

  17. Camada 2 – Link de Dados • Se o protocolo de baixo nível for do tipo confiável, a sua camada 2 é responsável por conferir se o dado chegou íntegro, refazendo o checksum; • Caso os dados estão ok, ele envia a confirmação de recebimento (o acknowledge); • A maioria das arquiteturas de rede não usa esse recurso, confiando esta verificação para a camada de Transporte; • Os switches são equipamentos que operam nesta camada; • Na arquitetura Ethernet, essa camada é controlada pelos protocolos LLC e MAC;

  18. Camada 1 – Física • Esta camada pega os quadros enviados pela camada 2 e os transforma em sinais compatíveis com o meio aonde serão transmitidos; • É responsável por especificar a maneira com que os 0s e 1s dos quadros serão enviados ou recebidos pela rede; • O papel dessa camada é efetuado pela placa de rede dos dispositivos; • Assim como a anterior, esta camada é controla por hardware e definida pela arquitetura utilizada; • Hubs são equipamentos que operam nesta camada;
