Topología De Red Modelo Osi Y Modelo Tcp. Zayda García Vega Donald Díaz Duarte Anielka González
Topología De Red: Es aquella que utiliza un dispositivo como punto de conexión de todos los cables que parten de las estaciones de trabajo. Este dispositivo puede ser un servidor de archivo o un dispositivo especial de conexión. Es aquella en donde el servidor y las estaciones de trabajo están conectados un cable central general, y por este cable se transmiten todas las señales y los datos.
Topología En Anillo Topología en Malla Completa Es aquella en donde las señales viajan por una única dirección a lo largo de un cable en forma de bucle cerrado. Con esta topología las redes pueden extenderse a largas distancias, y una avería en algunos de sus cables hará caer el sistema. Es en donde cada nodo esta conectado a todos los nodos, lo que hace posibles que los mensajes sean llevado de un nodo a otro por diferentes caminos. Si este tipo de red esta bien instalada no debe haber fallas en la comunicación.

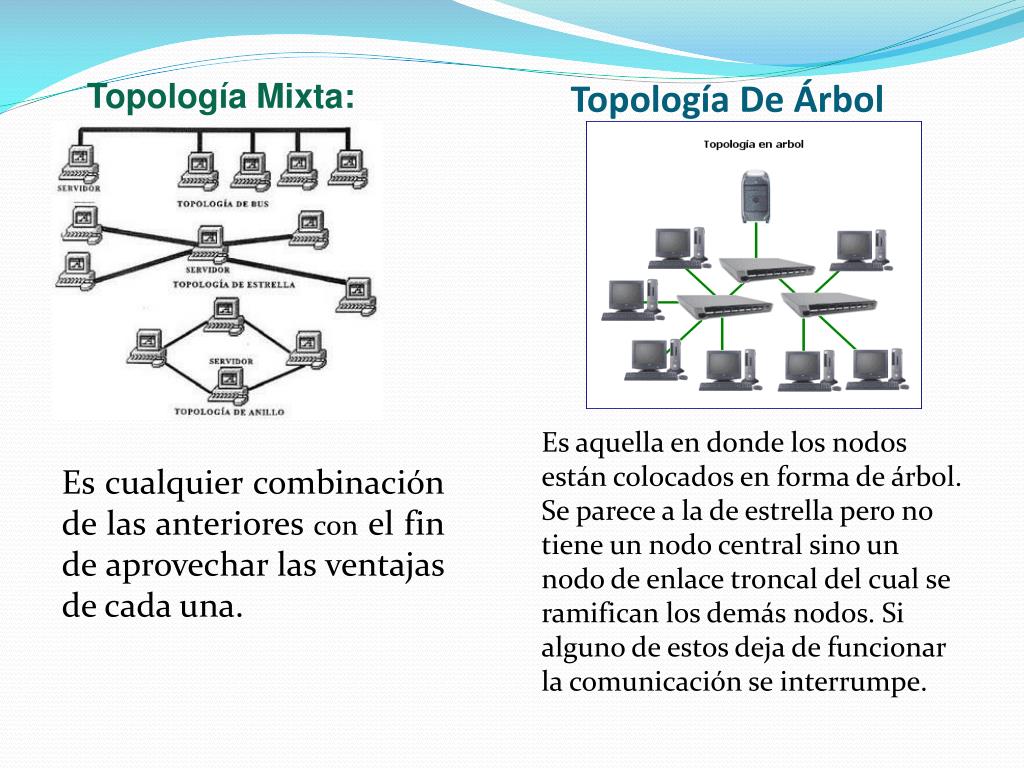

Topología Mixta: Topología De Árbol Es aquella en donde los nodos están colocados en forma de árbol. Se parece a la de estrella pero no tiene un nodo central sino un nodo de enlace troncal del cual se ramifican los demás nodos. Si alguno de estos deja de funcionar la comunicación se interrumpe. Es cualquier combinación de las anteriores con el fin de aprovechar las ventajas de cada una.

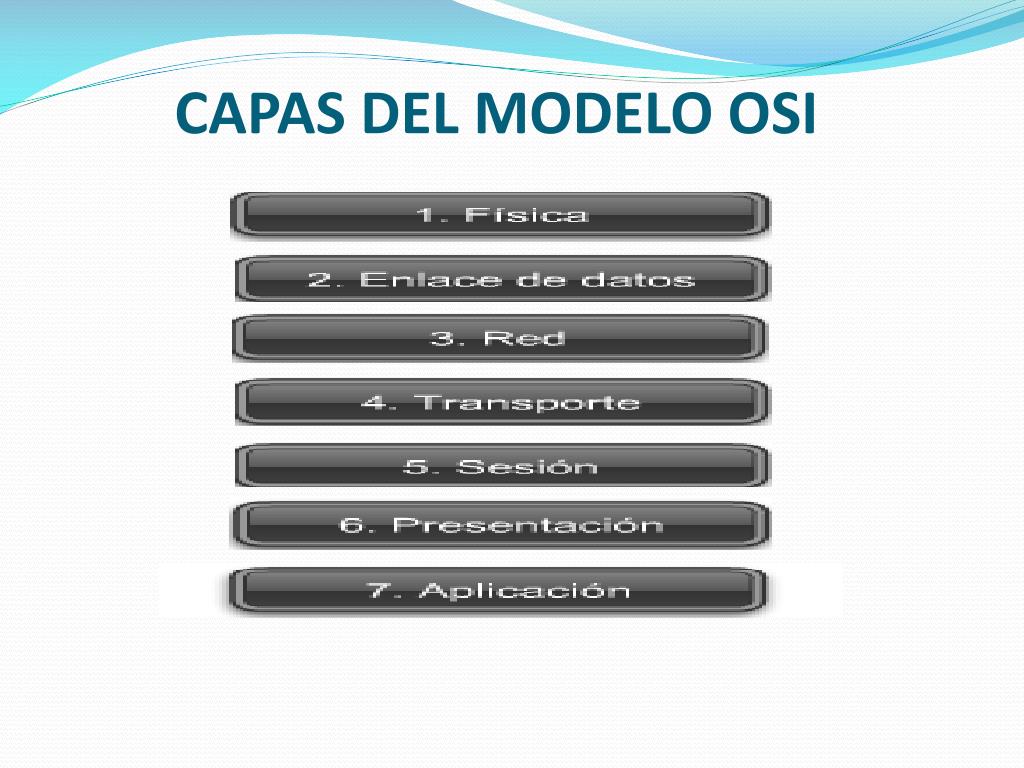

MODELO OSI Organización internacional de estandarización (OSI) dedicado a establecer acuerdos mundiales sobre estándares internacionales que cubre todos los aspectos de la redes de comunicaciones. En el modelo de interconexión de sistemas abiertos permitiendo que los sistemas diferentes, se pueden comunicar independientemente de la arquitectura subyacente sin necesidad de cambiar el hardware o el software de los diferentes fabricantes y vendedores. El modelo (OSI) esta compuesto por 7 niveles: • Nivel 1- Físico • Nivel 2- De enlace • Nivel 3- El de red • Nivel 4- El de transporte • Nivel 5- De sesión • Nivel 6- Presentación • Nivel 7- De aplicación.

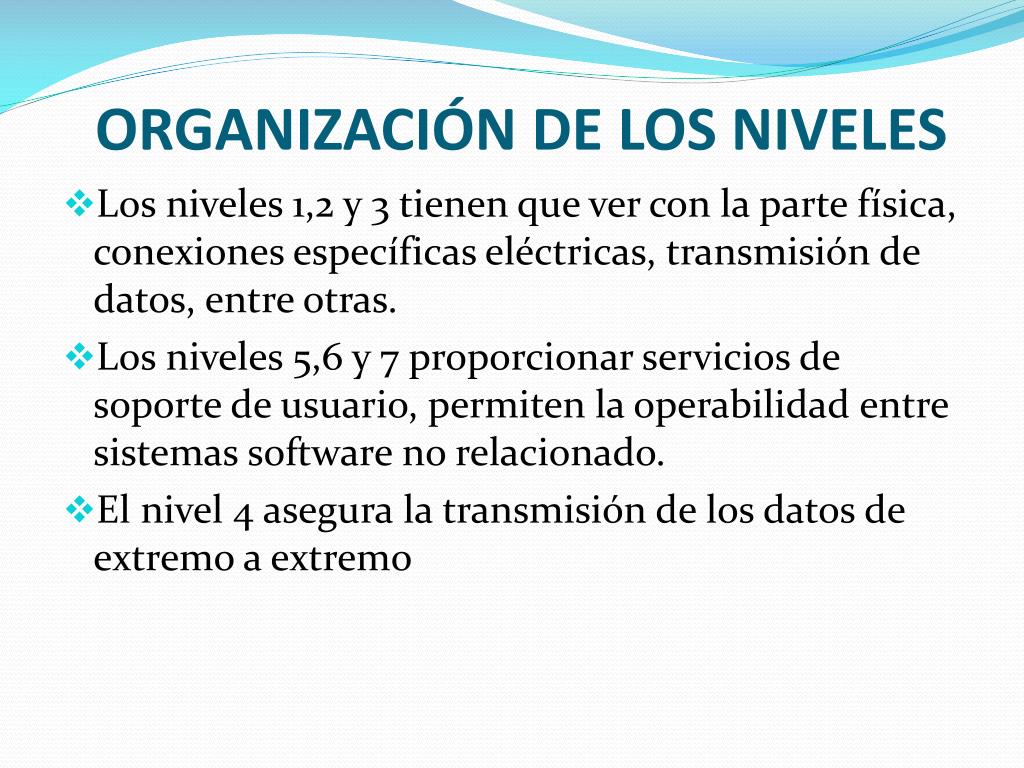

ORGANIZACIÓN DE LOS NIVELES • Los niveles 1,2 y 3 tienen que ver con la parte física, conexiones específicas eléctricas, transmisión de datos, entre otras. • Los niveles 5,6 y 7 proporcionar servicios de soporte de usuario, permiten la operabilidad entre sistemas software no relacionado. • El nivel 4 asegura la transmisión de los datos de extremo a extremo

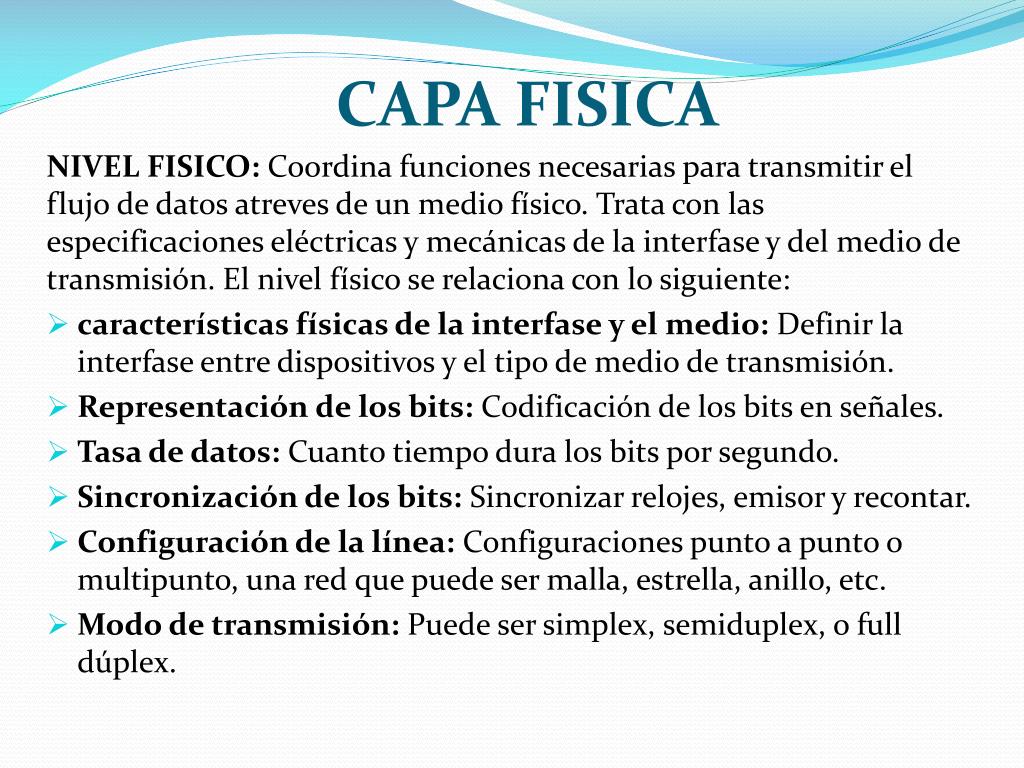

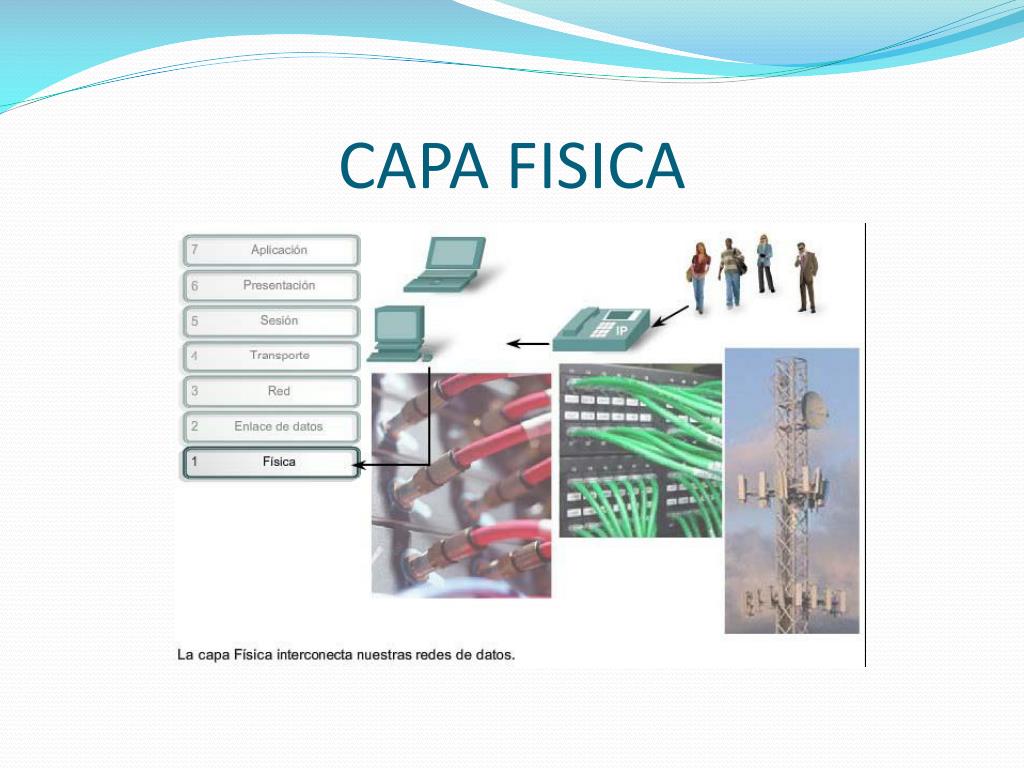

CAPA FISICA NIVEL FISICO: Coordina funciones necesarias para transmitir el flujo de datos atreves de un medio físico. Trata con las especificaciones eléctricas y mecánicas de la interfase y del medio de transmisión. El nivel físico se relaciona con lo siguiente: • características físicas de la interfase y el medio: Definir la interfase entre dispositivos y el tipo de medio de transmisión. • Representación de los bits: Codificación de los bits en señales. • Tasa de datos: Cuanto tiempo dura los bits por segundo. • Sincronización de los bits: Sincronizar relojes, emisor y recontar. • Configuración de la línea: Configuraciones punto a punto o multipunto, una red que puede ser malla, estrella, anillo, etc. • Modo de transmisión: Puede ser simplex, semiduplex, o full dúplex.

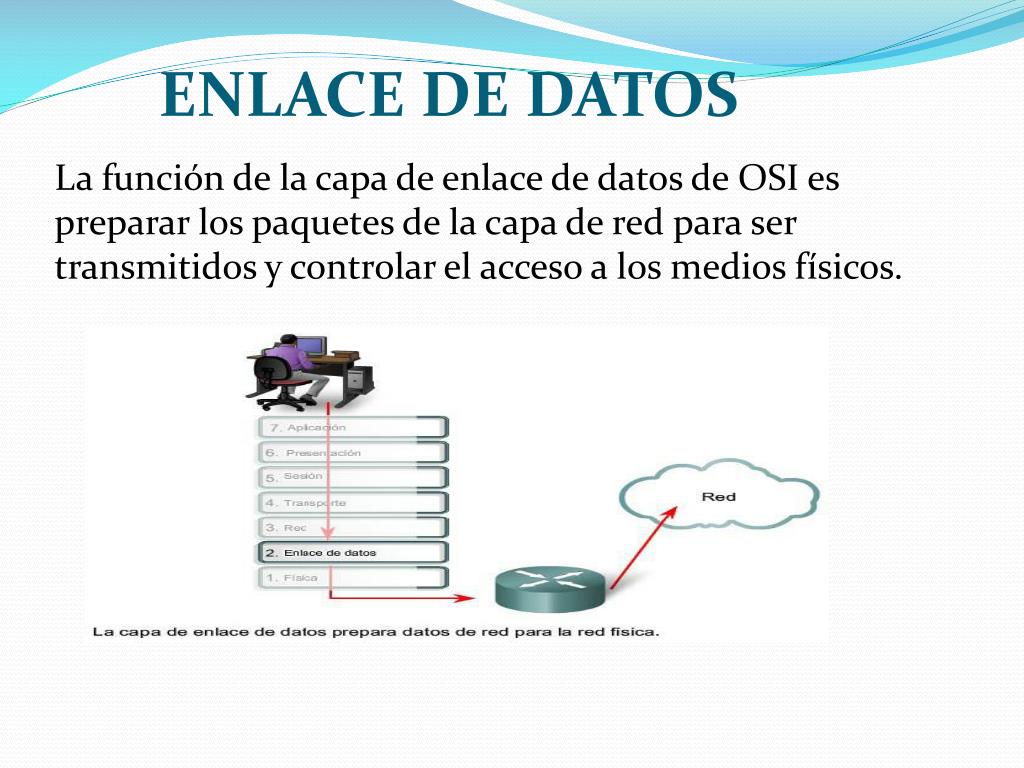

ENLACE DE DATOS La función de la capa de enlace de datos de OSI es preparar los paquetes de la capa de red para ser transmitidos y controlar el acceso a los medios físicos.

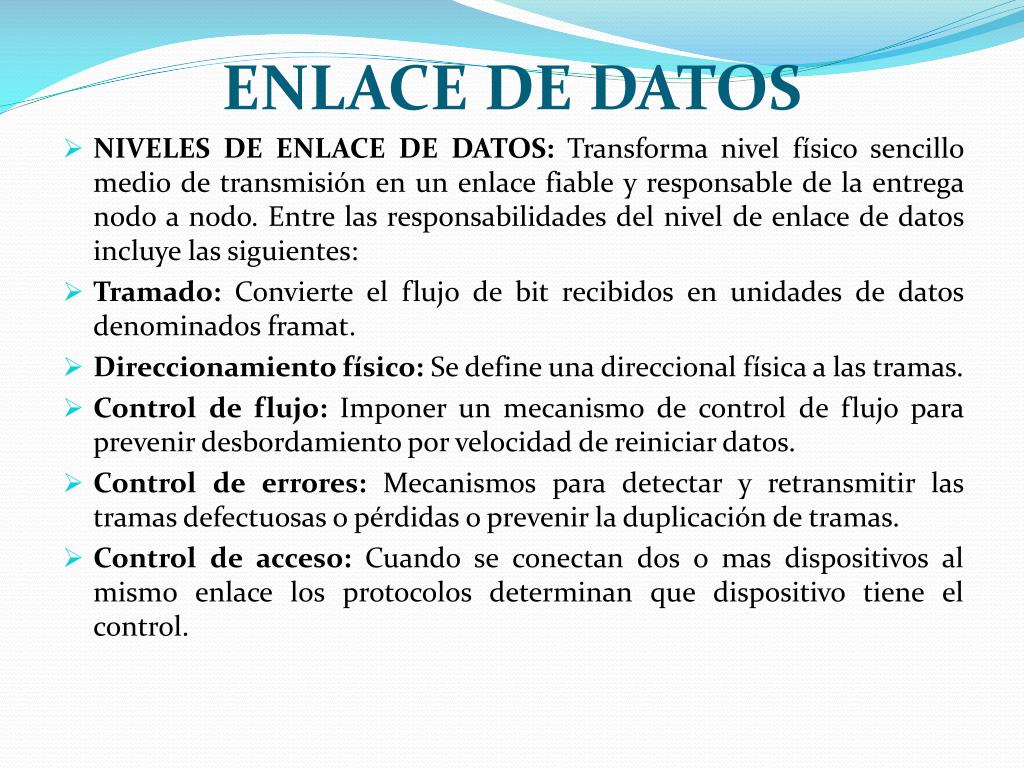

ENLACE DE DATOS • NIVELES DE ENLACE DE DATOS: Transforma nivel físico sencillo medio de transmisión en un enlace fiable y responsable de la entrega nodo a nodo. Entre las responsabilidades del nivel de enlace de datos incluye las siguientes: • Tramado: Convierte el flujo de bit recibidos en unidades de datos denominados framat. • Direccionamiento físico: Se define una direccional física a las tramas. • Control de flujo: Imponer un mecanismo de control de flujo para prevenir desbordamiento por velocidad de reiniciar datos. • Control de errores: Mecanismos para detectar y retransmitir las tramas defectuosas o pérdidas o prevenir la duplicación de tramas. • Control de acceso: Cuando se conectan dos o mas dispositivos al mismo enlace los protocolos determinan que dispositivo tiene el control.

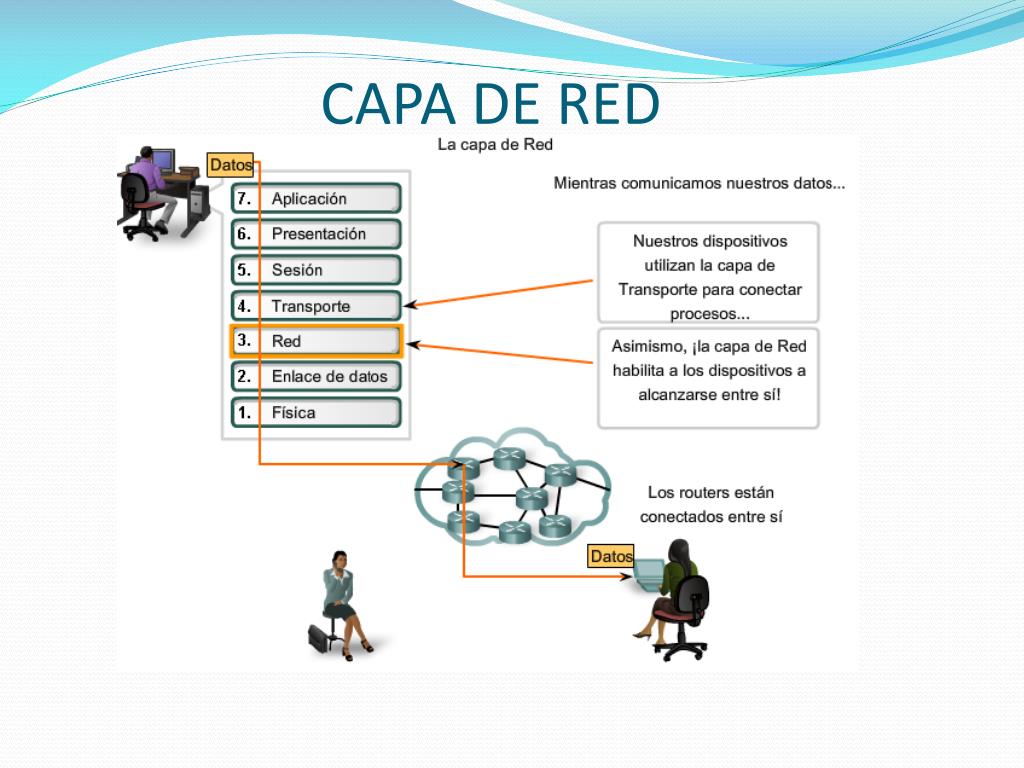

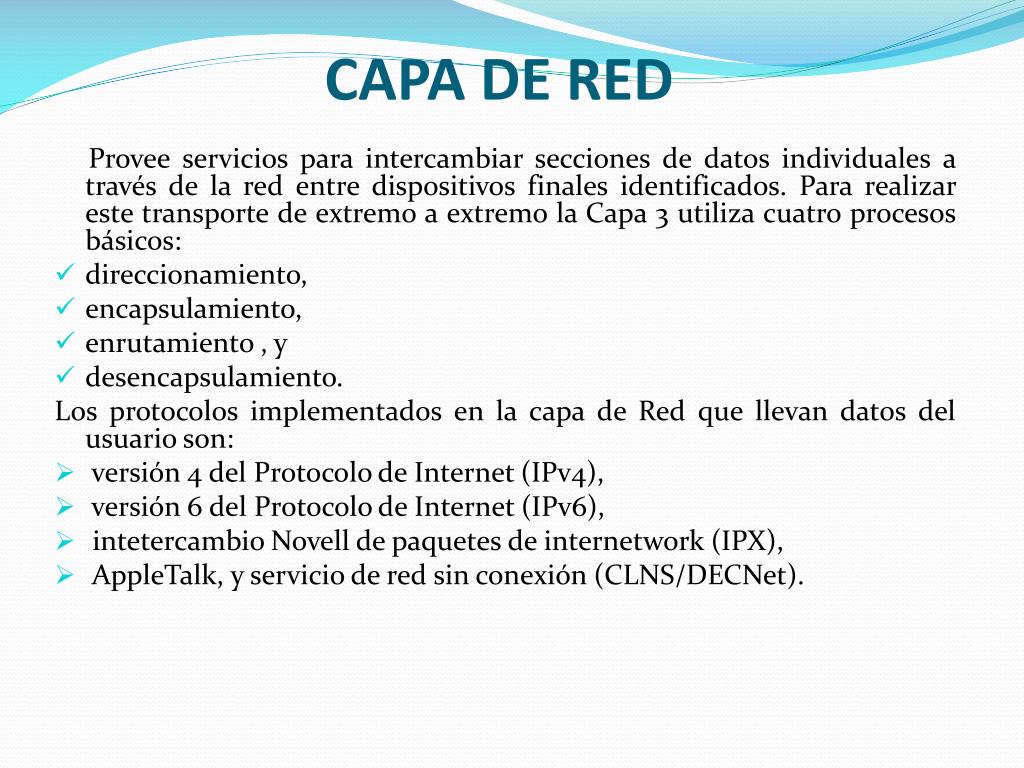

CAPA DE RED Provee servicios para intercambiar secciones de datos individuales a través de la red entre dispositivos finales identificados. Para realizarestetransporte de extremo a extremo la Capa 3 utilizacuatroprocesosbásicos: • direccionamiento, • encapsulamiento, • enrutamiento , y • desencapsulamiento. Los protocolos implementados en la capa de Red que llevan datos del usuario son: • versión 4 del Protocolo de Internet (IPv4), • versión 6 del Protocolo de Internet (IPv6), • intetercambio Novell de paquetes de internetwork (IPX), • AppleTalk, y servicio de red sin conexión (CLNS/DECNet).

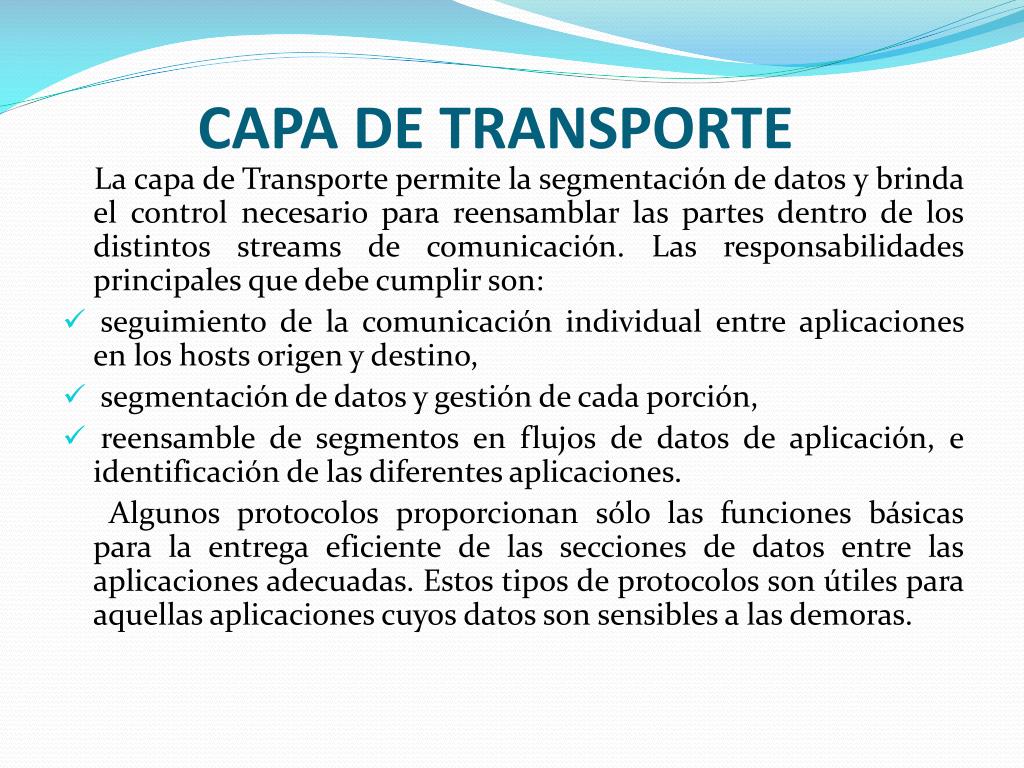

CAPA DE TRANSPORTE La capa de Transporte permite la segmentación de datos y brinda el control necesario para reensamblar las partes dentro de los distintos streams de comunicación. Las responsabilidades principales que debe cumplir son: • seguimiento de la comunicación individual entre aplicaciones en los hosts origen y destino, • segmentación de datos y gestión de cada porción, • reensamble de segmentos en flujos de datos de aplicación, e identificación de las diferentes aplicaciones. Algunos protocolos proporcionan sólo las funciones básicas para la entrega eficiente de las secciones de datos entre las aplicaciones adecuadas. Estos tipos de protocolos son útiles para aquellas aplicaciones cuyos datos son sensibles a las demoras.
CAPA DE SESION: • Como lo indica el nombre de la capa de Sesión, las funciones en esta capa crean y mantienen diálogos entre las aplicaciones de origen y destino. La capa de sesión maneja el intercambio de información para iniciar los diálogos y mantenerlos activos, y para reiniciar sesiones que se interrumpieron o desactivaron durante un periodo de tiempo prolongado. • La mayoría de las aplicaciones, como los exploradores Web o los clientes de correo electrónico, incorporan la funcionalidad de las capas 5, 6 y 7 del modelo OSI.

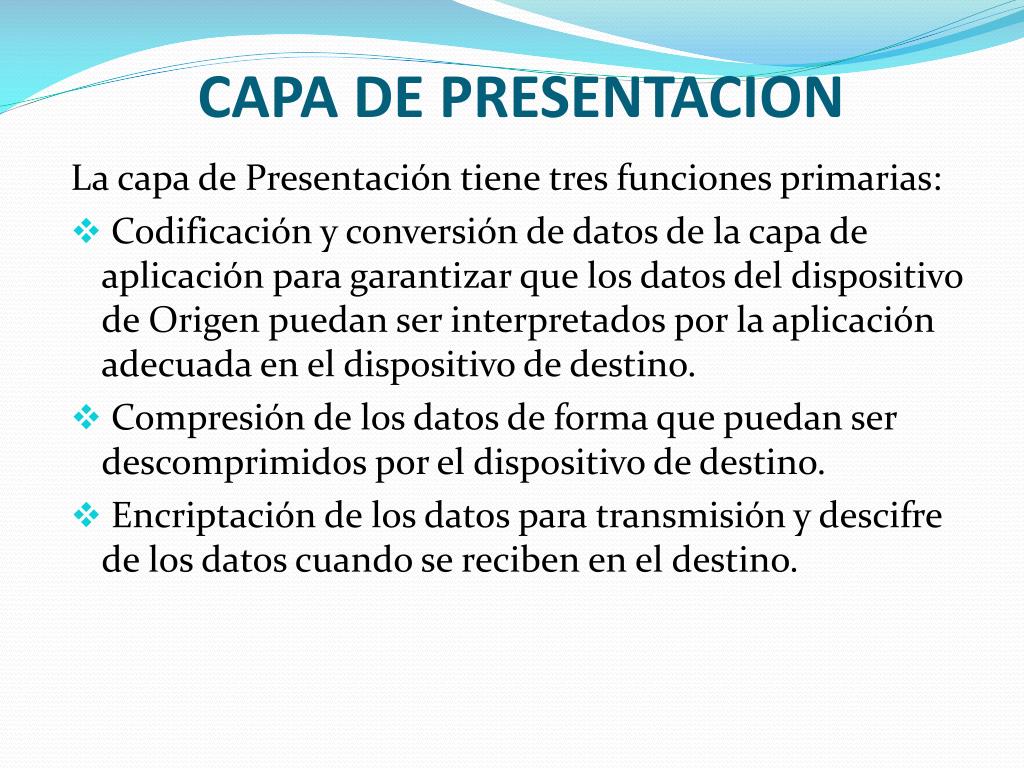

CAPA DE PRESENTACION La capa de Presentación tiene tres funciones primarias: • Codificación y conversión de datos de la capa de aplicación para garantizar que los datos del dispositivo de Origen puedan ser interpretados por la aplicación adecuada en el dispositivo de destino. • Compresión de los datos de forma que puedan ser descomprimidos por el dispositivo de destino. • Encriptación de los datos para transmisión y descifre de los datos cuando se reciben en el destino.

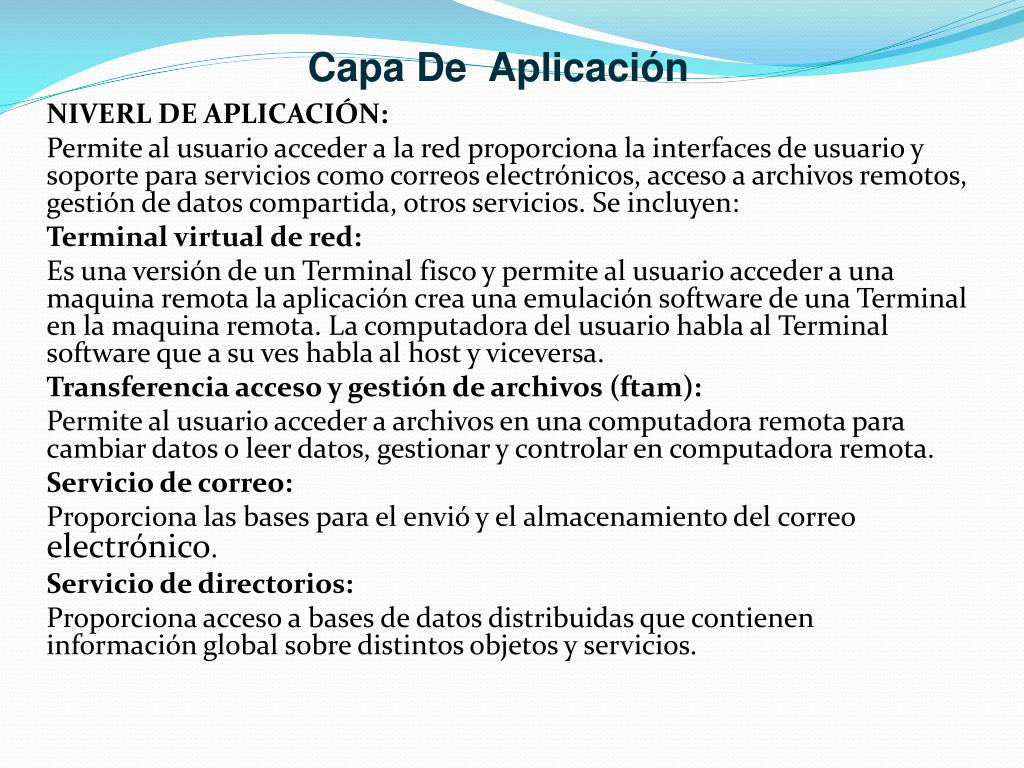

Capa De Aplicación NIVERL DE APLICACIÓN: Permite al usuario acceder a la red proporciona la interfaces de usuario y soporte para servicios como correos electrónicos, acceso a archivos remotos, gestión de datos compartida, otros servicios. Se incluyen: Terminal virtual de red: Es una versión de un Terminal fisco y permite al usuario acceder a una maquina remota la aplicación crea una emulación software de una Terminal en la maquina remota. La computadora del usuario habla al Terminal software que a su ves habla al host y viceversa. Transferencia acceso y gestión de archivos (ftam): Permite al usuario acceder a archivos en una computadora remota para cambiar datos o leer datos, gestionar y controlar en computadora remota. Servicio de correo: Proporciona las bases para el envió y el almacenamiento del correo electrónico. Servicio de directorios: Proporciona acceso a bases de datos distribuidas que contienen información global sobre distintos objetos y servicios.
Modelo TCP-IP Transfer Control Protocol Internet Protocol

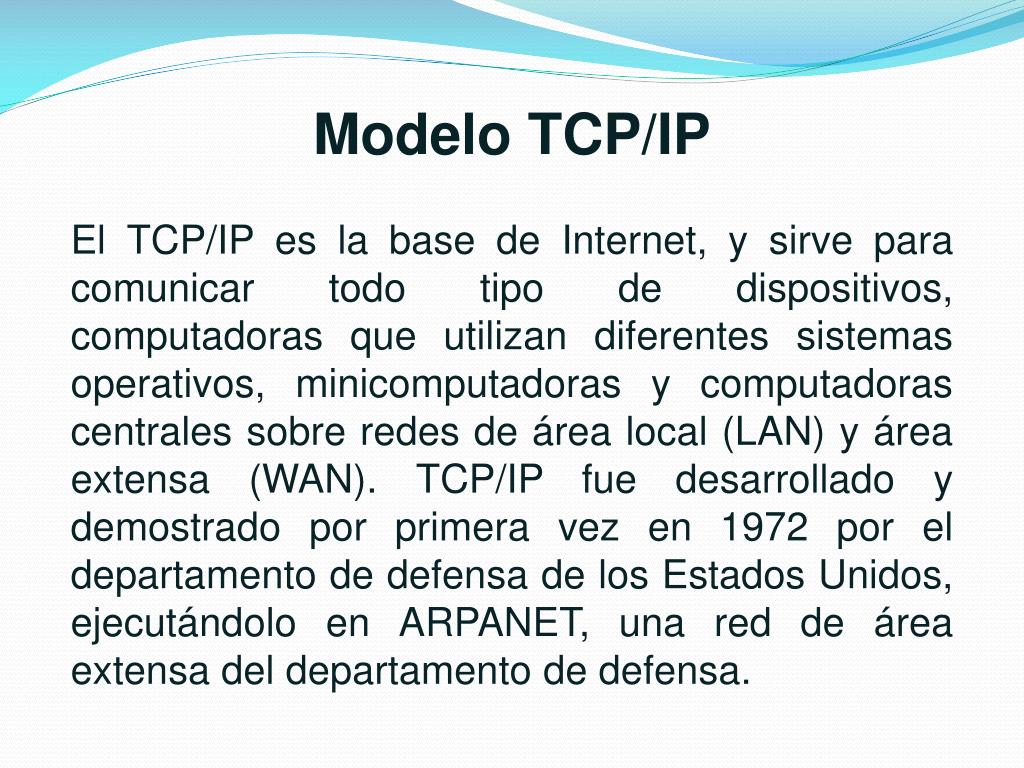

Modelo TCP/IP El TCP/IP es la base de Internet, y sirve para comunicar todo tipo de dispositivos, computadoras que utilizan diferentes sistemas operativos, minicomputadoras y computadoras centrales sobre redes de área local (LAN) y área extensa (WAN). TCP/IP fue desarrollado y demostrado por primera vez en 1972 por el departamento de defensa de los Estados Unidos, ejecutándolo en ARPANET, una red de área extensa del departamento de defensa.

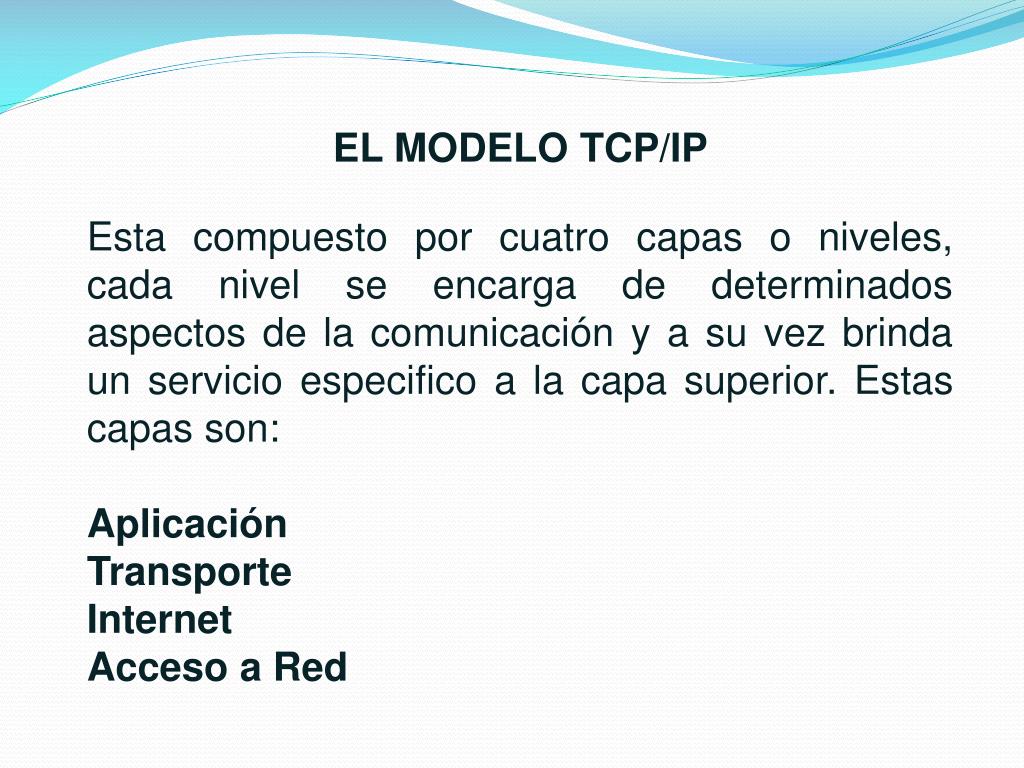

EL MODELO TCP/IP Esta compuesto por cuatro capas o niveles, cada nivel se encarga de determinados aspectos de la comunicación y a su vez brinda un servicio especifico a la capa superior. Estas capas son: Aplicación Transporte Internet Acceso a Red
Capa de Aplicación La capa de aplicación del modelo TCP/IP maneja protocolos de alto nivel, aspectos de representación, codificación y control de diálogo. El modelo TCP/IP combina todos los aspectos relacionados con las aplicaciones en una sola capa y asegura que estos datos estén correctamente empaquetados antes de que pasen a la capa siguiente.
Capa de Transporte La capa de transporte proporciona servicios de transporte desde el host origen hacia el host destino. En esta capa se forma una conexión lógica entre los puntos finales de la red, el host transmisor y el host receptor. Los protocolos de transporte segmentan y reensamblan los datos mandados por las capas superiores en el mismo flujo de datos, o conexión lógica entre los extremos.

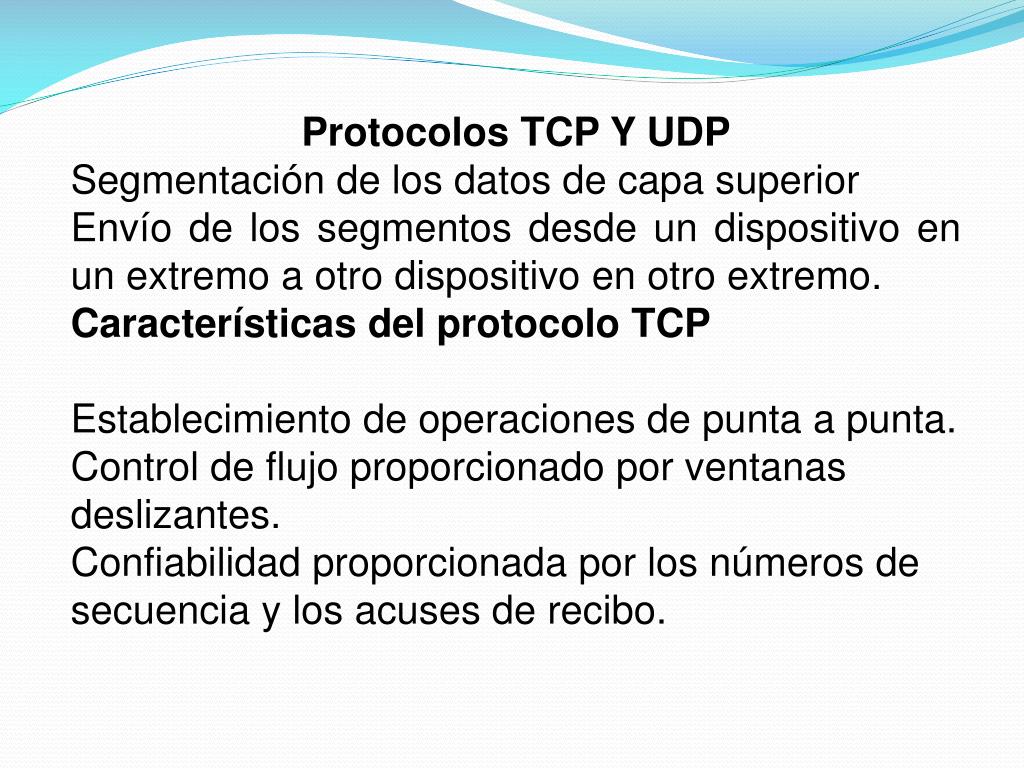

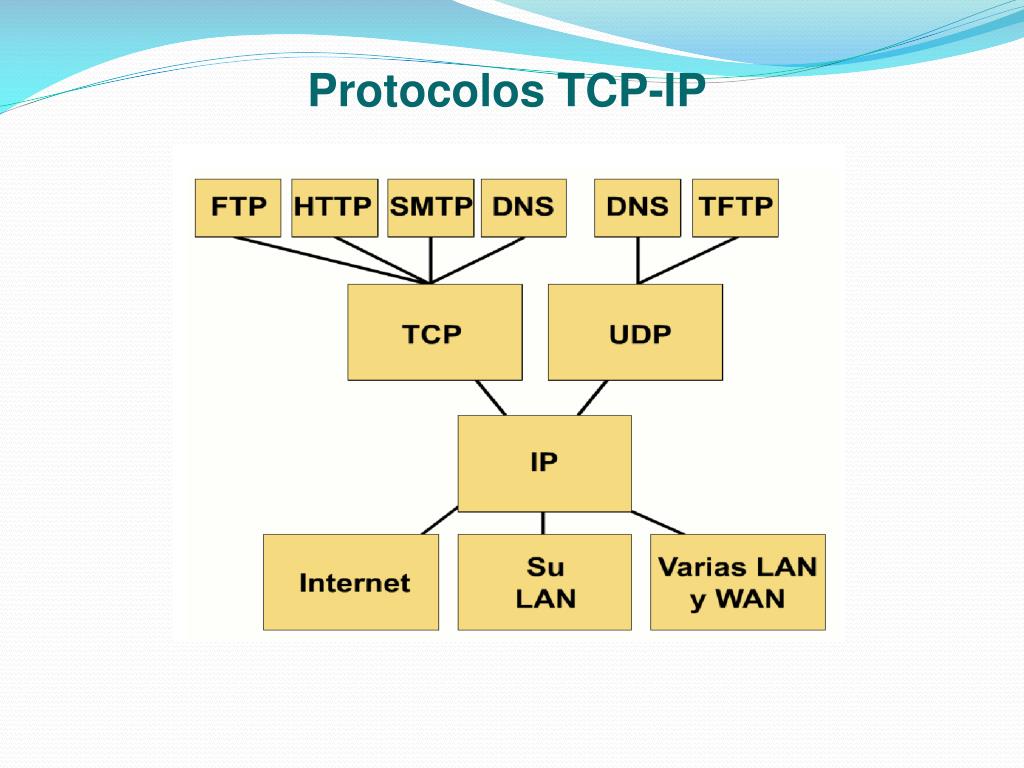

Protocolos TCP Y UDP Segmentación de los datos de capa superior Envío de los segmentos desde un dispositivo en un extremo a otro dispositivo en otro extremo. Características del protocolo TCP Establecimiento de operaciones de punta a punta. Control de flujo proporcionado por ventanas deslizantes. Confiabilidad proporcionada por los números de secuencia y los acuses de recibo.

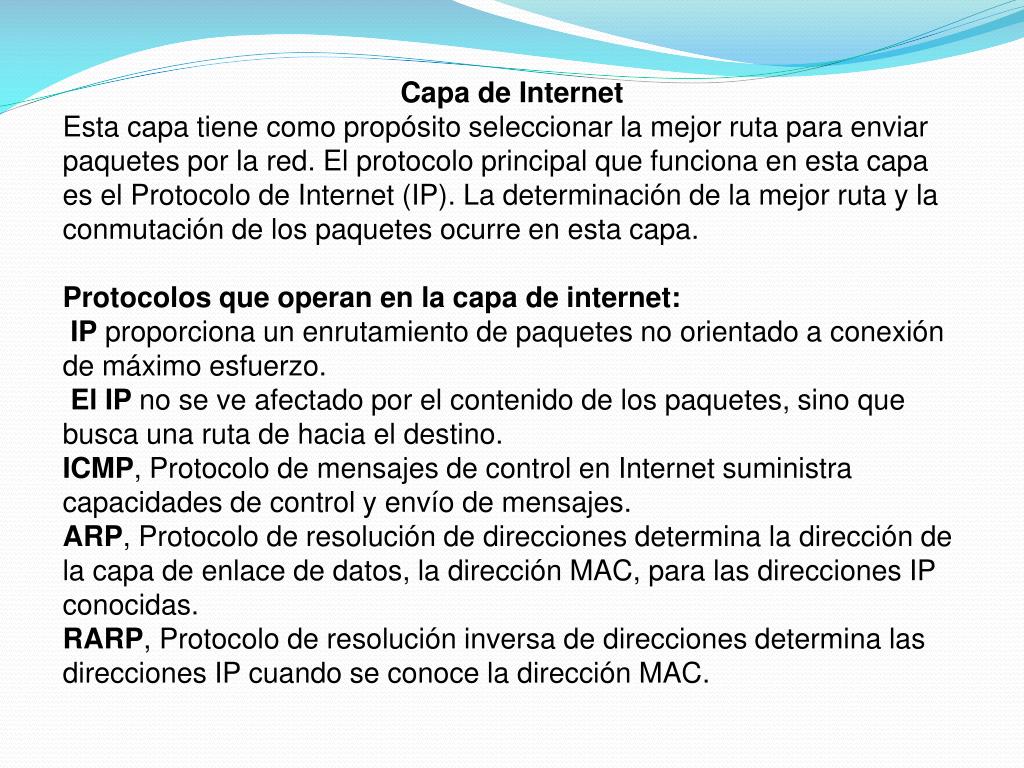

Capa de Internet Esta capa tiene como propósito seleccionar la mejor ruta para enviar paquetes por la red. El protocolo principal que funciona en esta capa es el Protocolo de Internet (IP). La determinación de la mejor ruta y la conmutación de los paquetes ocurre en esta capa. Protocolos que operan en la capa de internet: IPproporciona un enrutamiento de paquetes no orientado a conexión de máximo esfuerzo. El IP no se ve afectado por el contenido de los paquetes, sino que busca una ruta de hacia el destino. ICMP, Protocolo de mensajes de control en Internet suministra capacidades de control y envío de mensajes. ARP, Protocolo de resolución de direcciones determina la dirección de la capa de enlace de datos, la dirección MAC, para las direcciones IP conocidas. RARP, Protocolo de resolución inversa de direcciones determina las direcciones IP cuando se conoce la dirección MAC.
Funciones del Protocolo IP • Define un paquete y un esquema de direccionamiento. • Transfiere los datos entre la capa Internet y las capas de acceso de red. • En ruta los paquetes hacia los hosts remotos. Capa de Acceso de Red También denominada capa de host de red. Esta es la capa que maneja todos los aspectos que un paquete IP requiere para efectuar un enlace físico real con los medios de la red. Esta capa incluye los detalles de la tecnología LAN y WAN y todos los detalles de la capa física y de enlace de datos del modelo OSI.
