  1. MODELO OSI

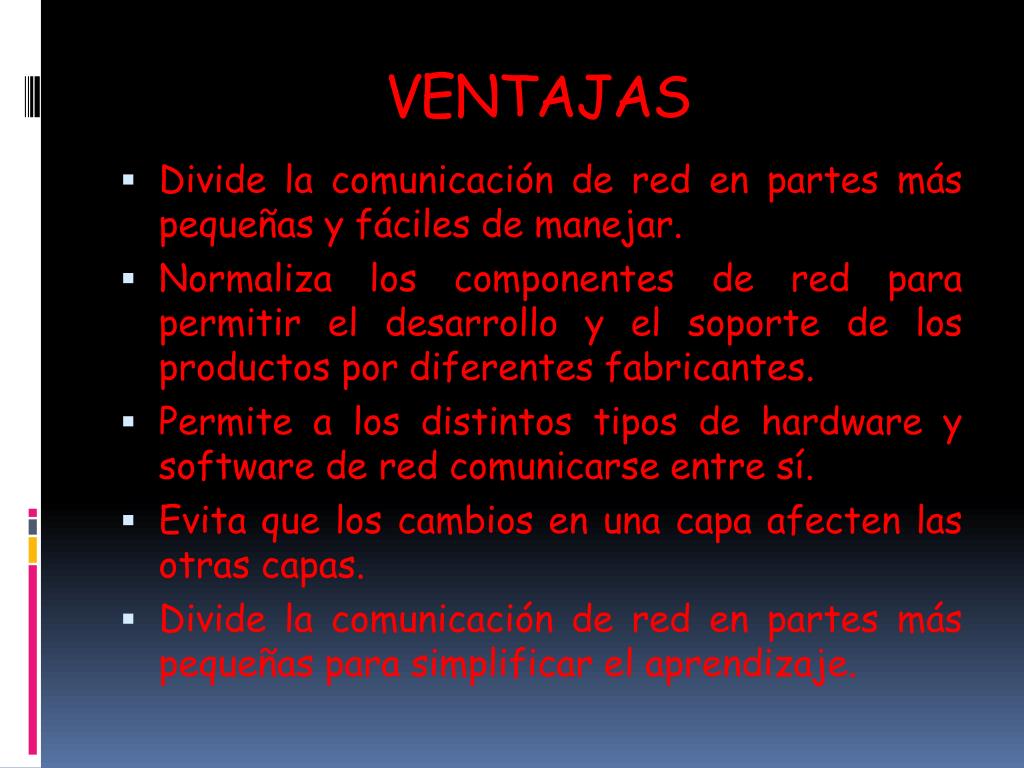

  2. VENTAJAS • Divide la comunicación de red en partes más pequeñas y fáciles de manejar. • Normaliza los componentes de red para permitir el desarrollo y el soporte de los productos por diferentes fabricantes. • Permite a los distintos tipos de hardware y software de red comunicarse entre sí. • Evita que los cambios en una capa afecten las otras capas. • Divide la comunicación de red en partes más pequeñas para simplificar el aprendizaje.

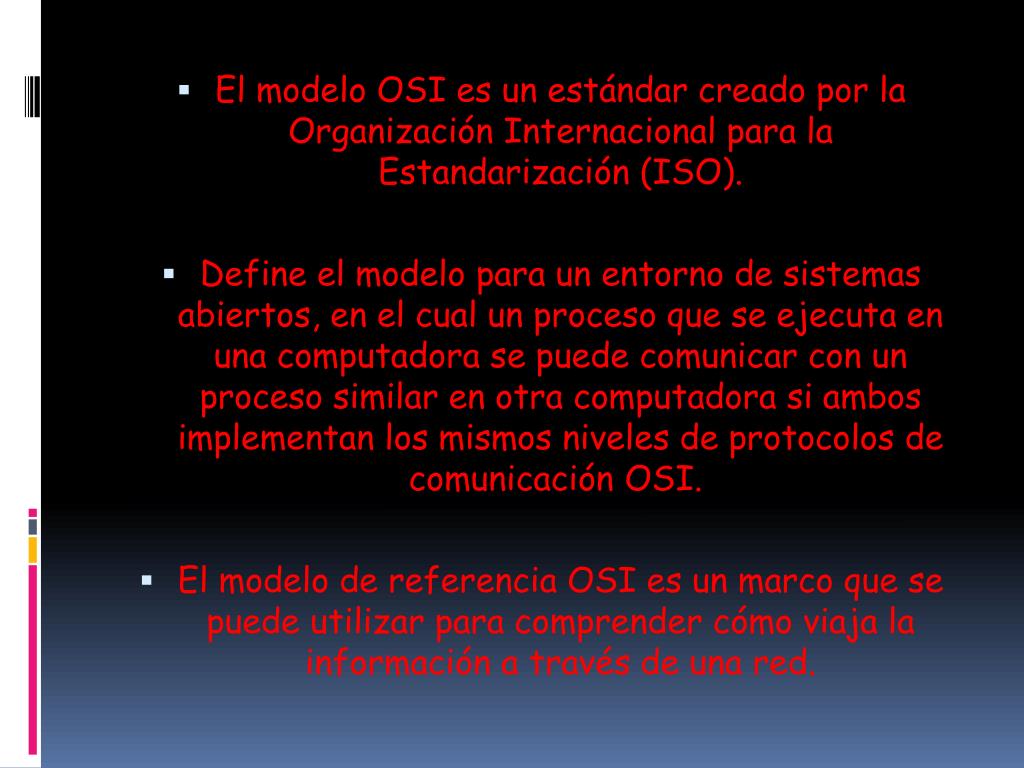

  3. El modelo OSI es un estándar creado por la Organización Internacional para la Estandarización (ISO). • Define el modelo para un entorno de sistemas abiertos, en el cual un proceso que se ejecuta en una computadora se puede comunicar con un proceso similar en otra computadora si ambos implementan los mismos niveles de protocolos de comunicación OSI.  • El modelo de referencia OSI es un marco que se puede utilizar para comprender cómo viaja la información a través de una red.

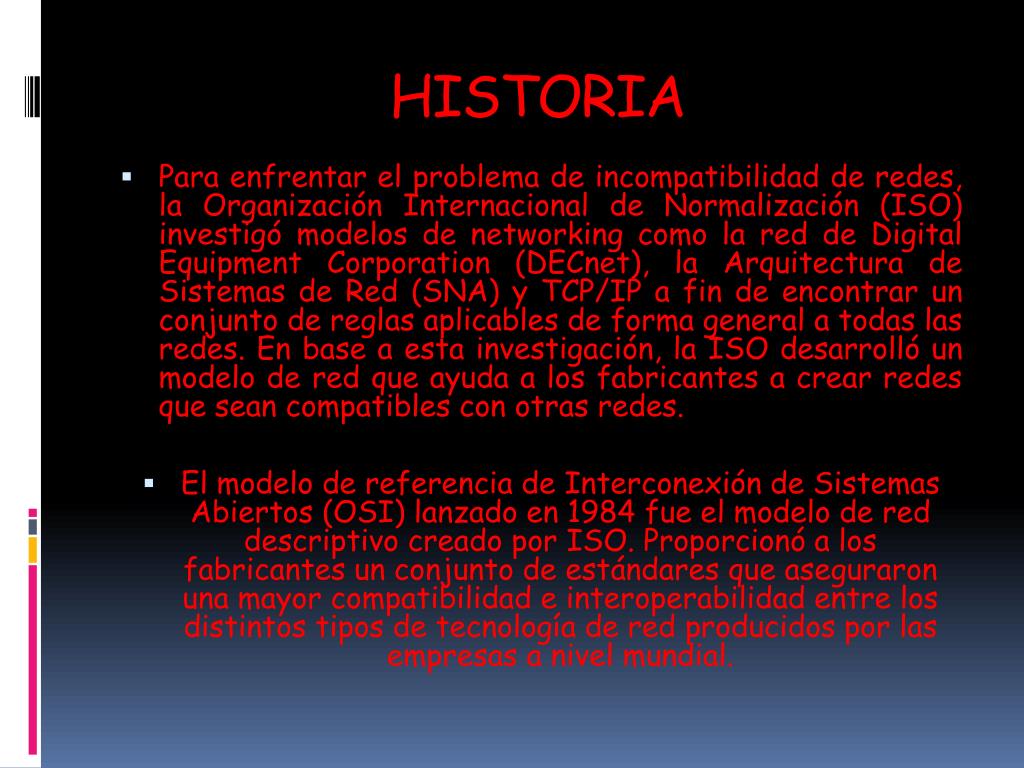

  4. HISTORIA • Para enfrentar el problema de incompatibilidad de redes, la Organización Internacional de Normalización (ISO) investigó modelos de networking como la red de Digital Equipment Corporation (DECnet), la Arquitectura de Sistemas de Red (SNA) y TCP/IP a fin de encontrar un conjunto de reglas aplicables de forma general a todas las redes. En base a esta investigación, la ISO desarrolló un modelo de red que ayuda a los fabricantes a crear redes que sean compatibles con otras redes. • El modelo de referencia de Interconexión de Sistemas Abiertos (OSI) lanzado en 1984 fue el modelo de red descriptivo creado por ISO. Proporcionó a los fabricantes un conjunto de estándares que aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de red producidos por las empresas a nivel mundial.

  5. CAPAS DEL MODELO OSI

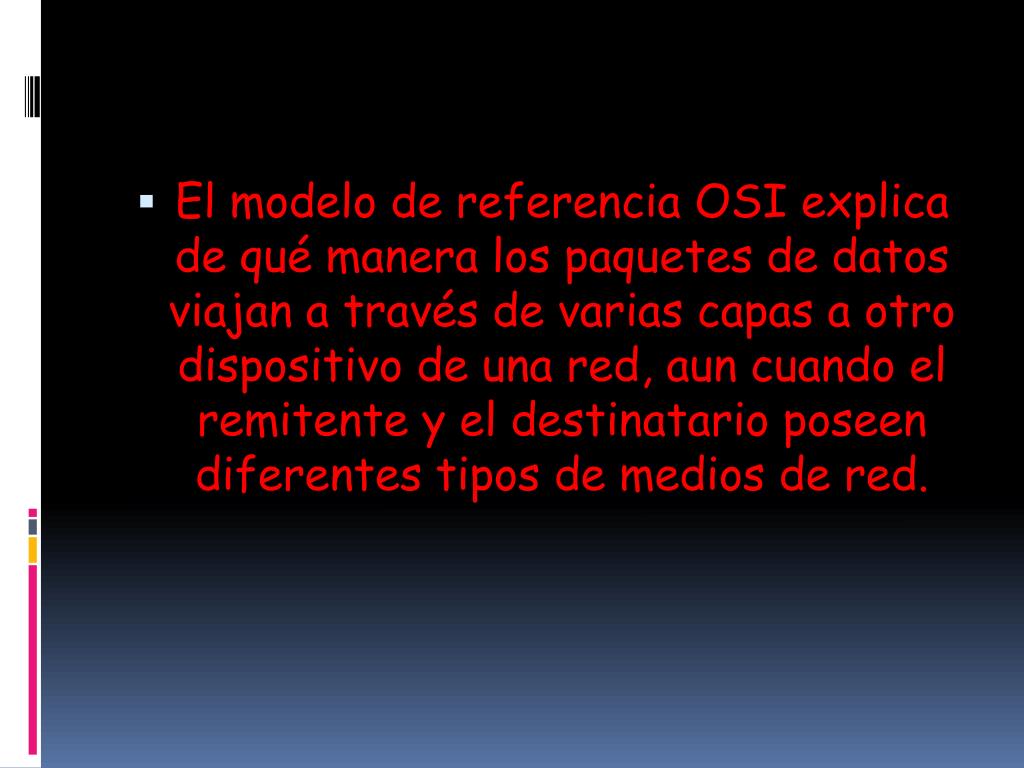

  6. El modelo de referencia OSI explica de qué manera los paquetes de datos viajan a través de varias capas a otro dispositivo de una red, aun cuando el remitente y el destinatario poseen diferentes tipos de medios de red.

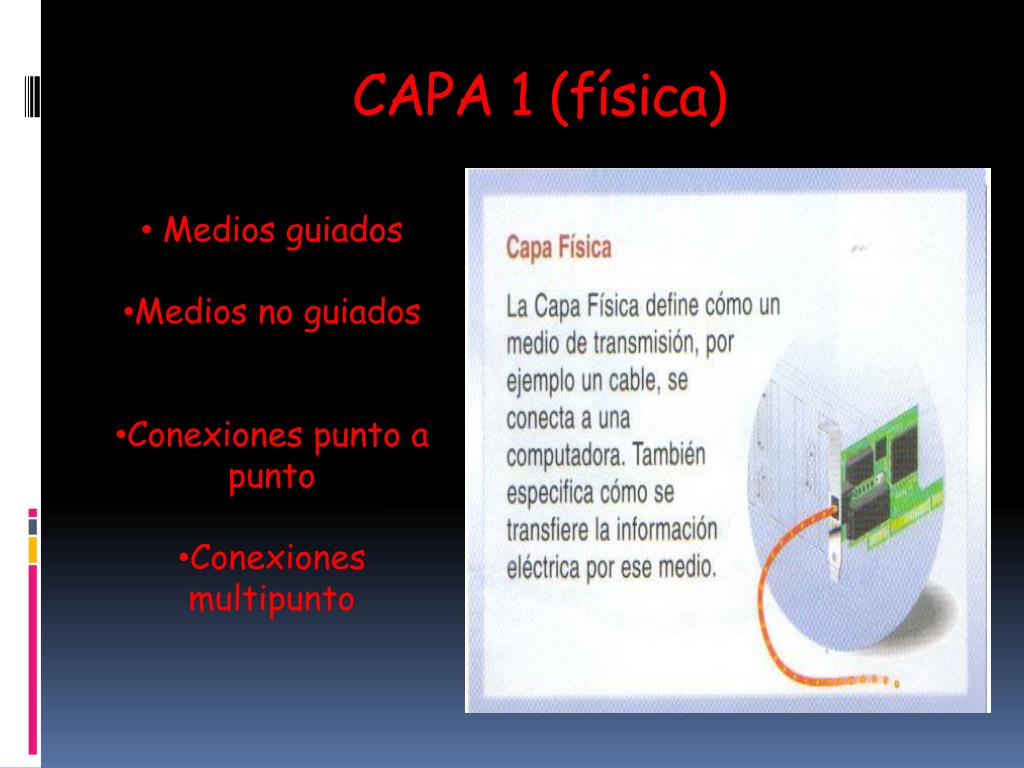

  7. CAPA 1 (física) • Medios guiados • Medios no guiados • Conexiones punto a punto • Conexiones multipunto

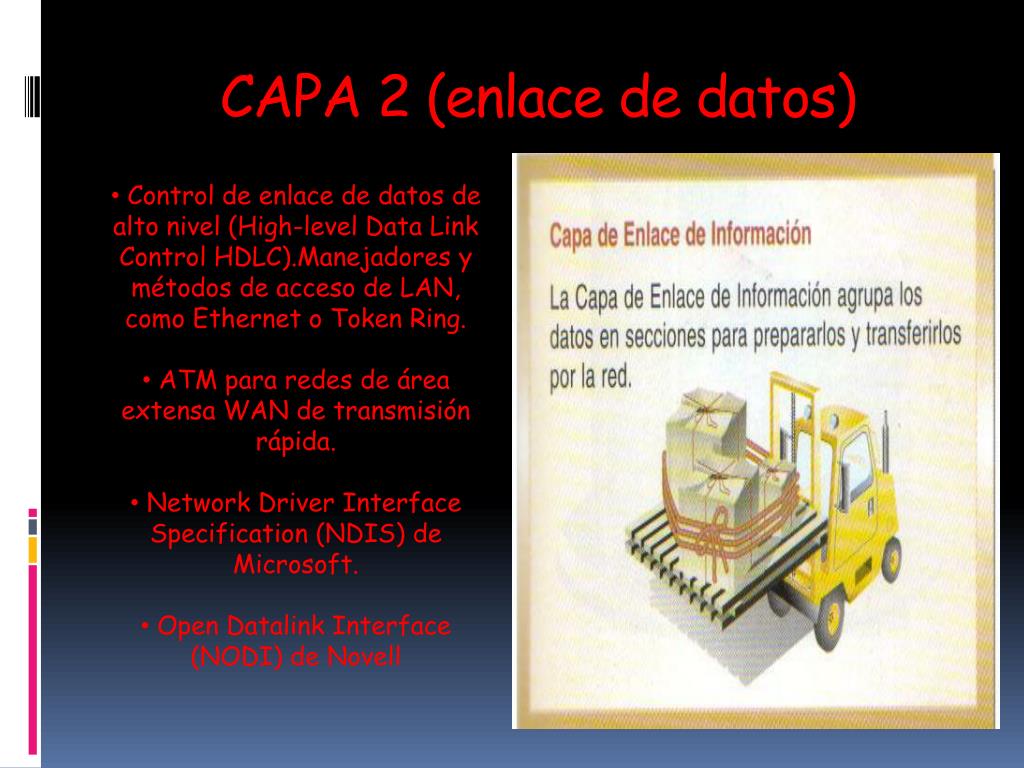

  8. CAPA 2 (enlace de datos) • Control de enlace de datos de alto nivel (High-level Data Link Control HDLC).Manejadores y métodos de acceso de LAN, como Ethernet o Token Ring. • ATM para redes de área extensa WAN de transmisión rápida. • Network Driver Interface Specification (NDIS) de Microsoft. • Open Datalink Interface (NODI) de Novell

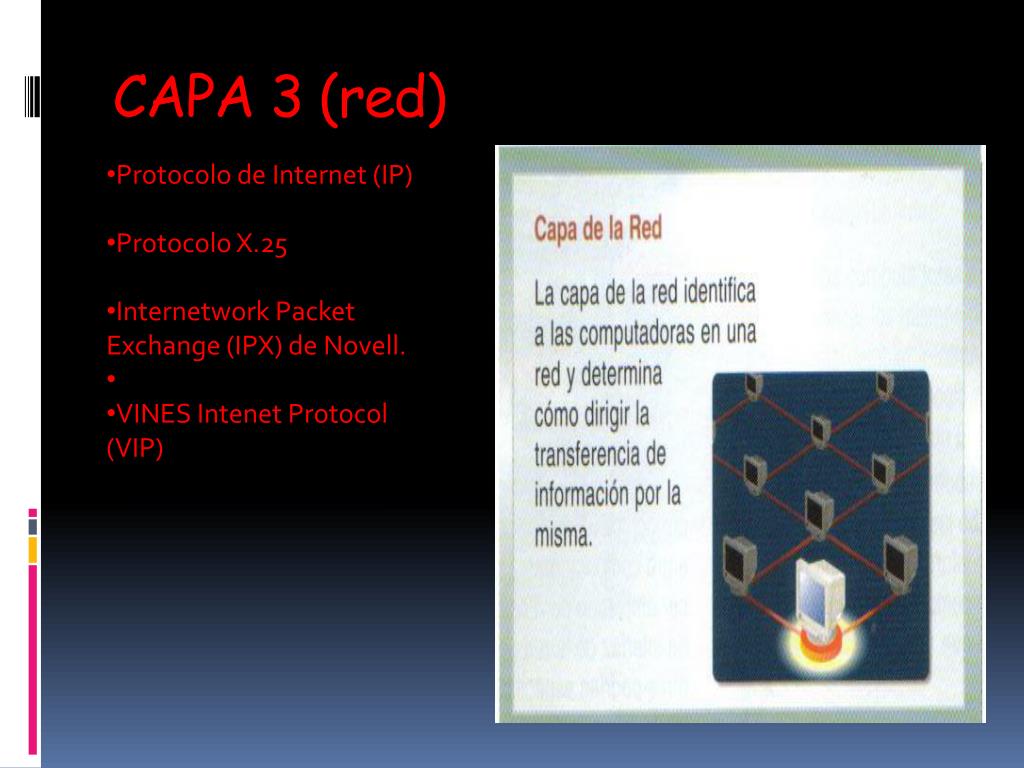

  9. CAPA 3 (red) • Protocolo de Internet (IP) • Protocolo X.25 • Internetwork Packet Exchange (IPX) de Novell. • VINES Intenet Protocol (VIP)

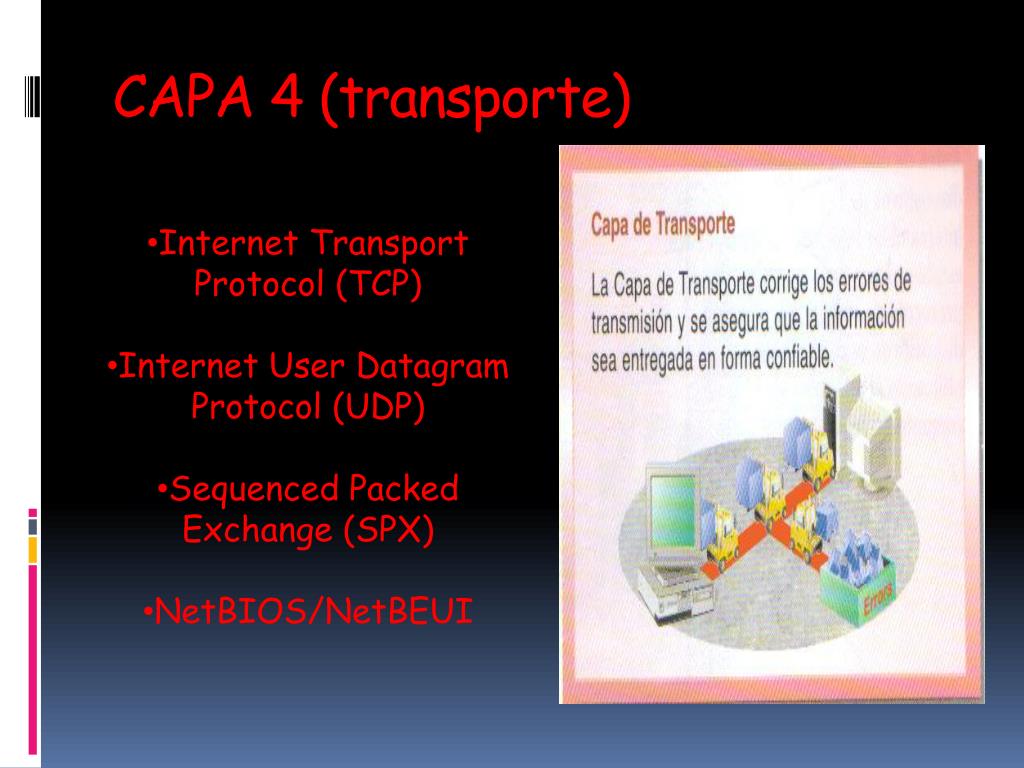

  10. CAPA 4 (transporte) • Internet Transport Protocol (TCP) • Internet User Datagram Protocol (UDP) • Sequenced Packed Exchange (SPX) • NetBIOS/NetBEUI

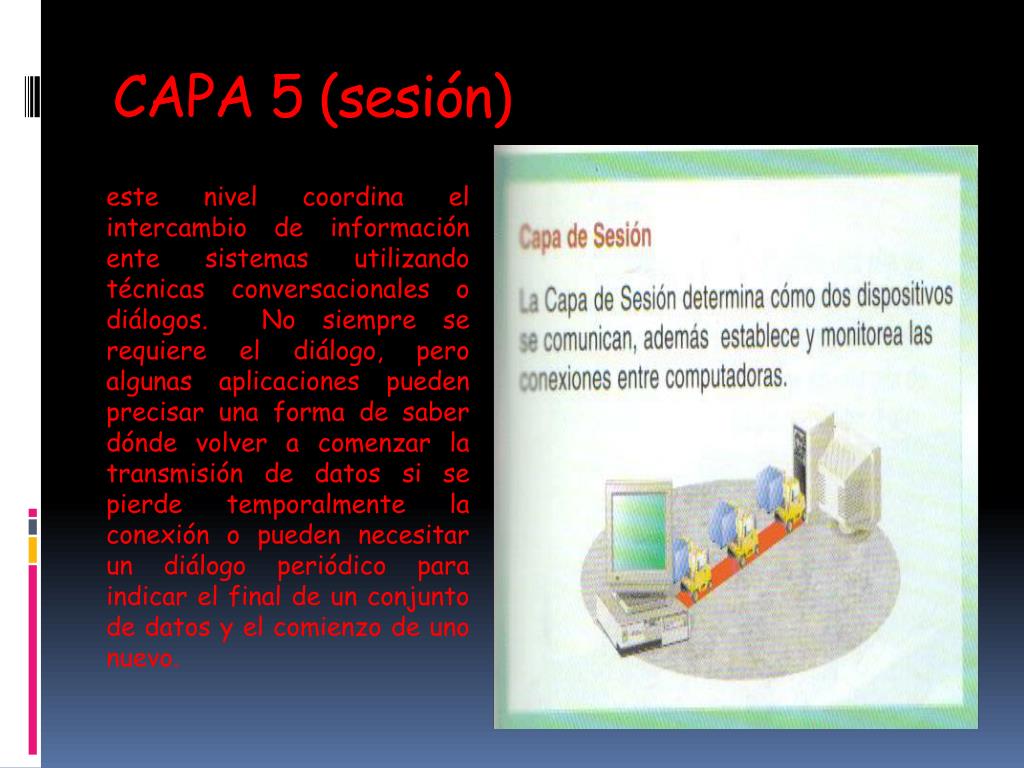

  11. CAPA 5 (sesión) este nivel coordina el intercambio de información ente sistemas utilizando técnicas conversacionales o diálogos.  No siempre se requiere el diálogo, pero algunas aplicaciones pueden precisar una forma de saber dónde volver a comenzar la transmisión de datos si se pierde temporalmente la conexión o pueden necesitar un diálogo periódico para indicar el final de un conjunto de datos y el comienzo de uno nuevo.

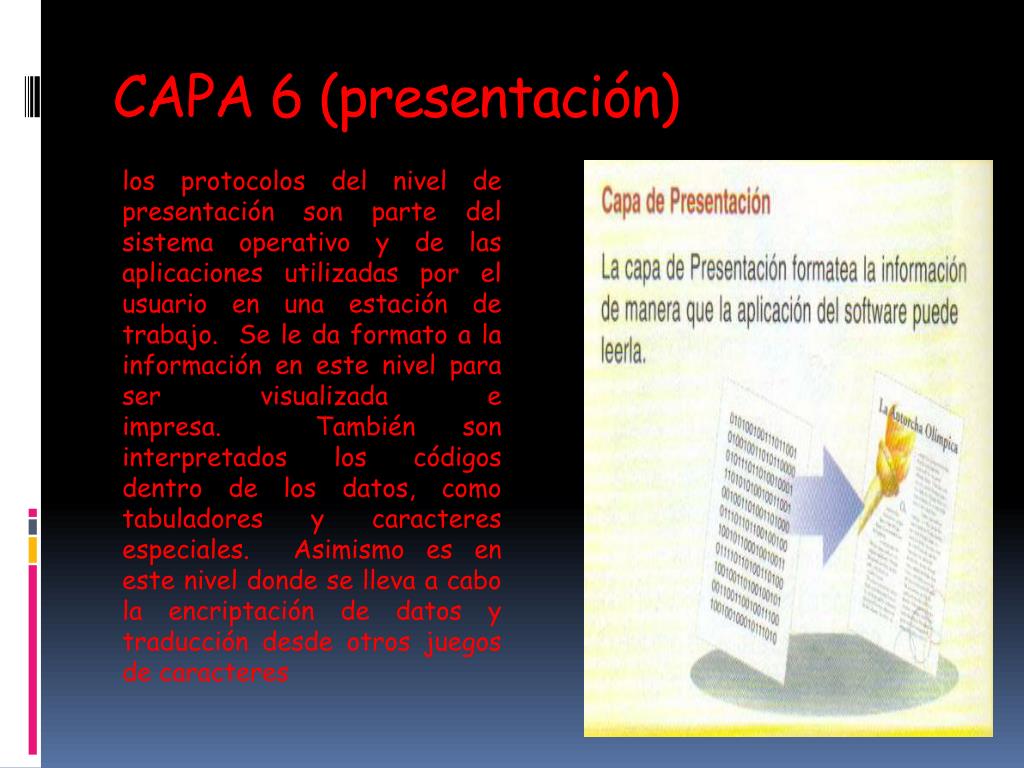

  12. CAPA 6 (presentación) los protocolos del nivel de presentación son parte del sistema operativo y de las aplicaciones utilizadas por el usuario en una estación de trabajo.  Se le da formato a la información en este nivel para ser visualizada e impresa.  También son interpretados los códigos dentro de los datos, como tabuladores y caracteres especiales.  Asimismo es en este nivel donde se lleva a cabo la encriptación de datos y traducción desde otros juegos de caracteres

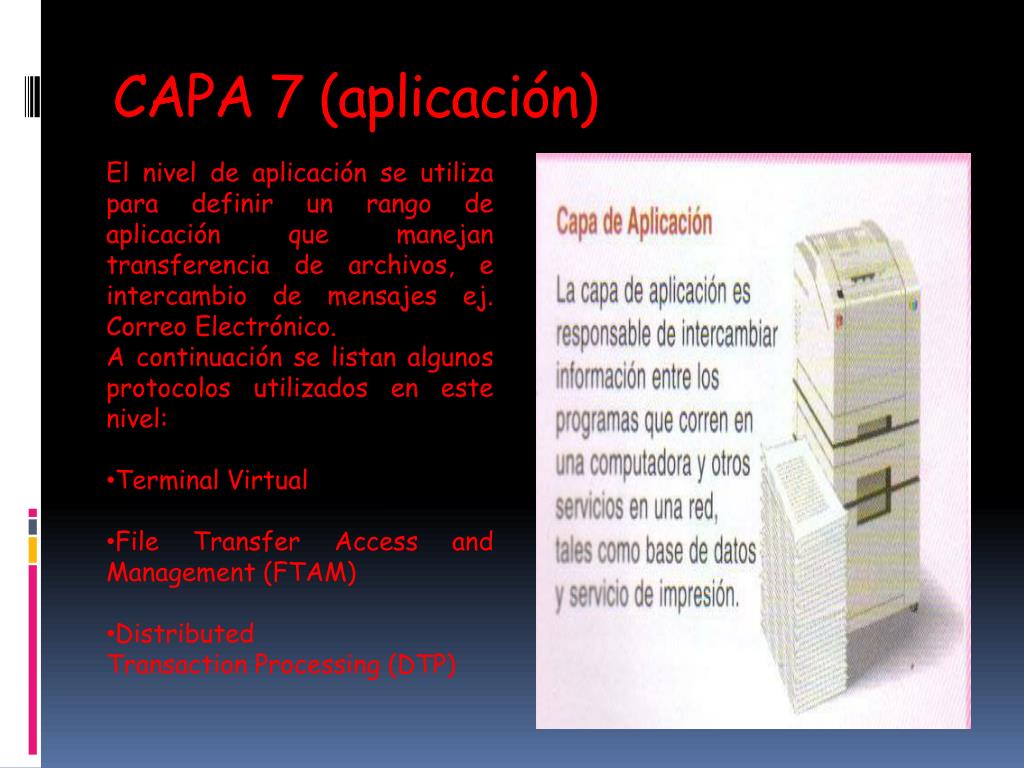

  13. CAPA 7 (aplicación) • El nivel de aplicación se utiliza para definir un rango de aplicación que manejan transferencia de archivos, e intercambio de mensajes ej. Correo Electrónico.  • A continuación se listan algunos protocolos utilizados en este nivel: • Terminal Virtual • File Transfer Access and Management (FTAM) • Distributed • Transaction Processing (DTP)

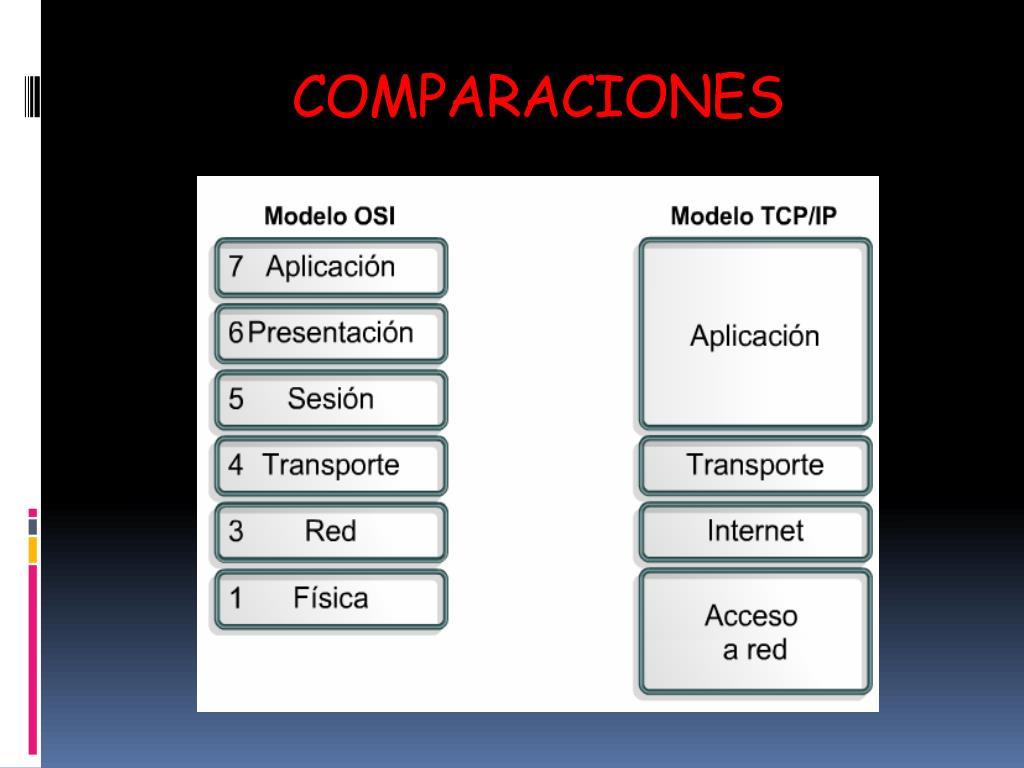

  14. COMPARACIONES

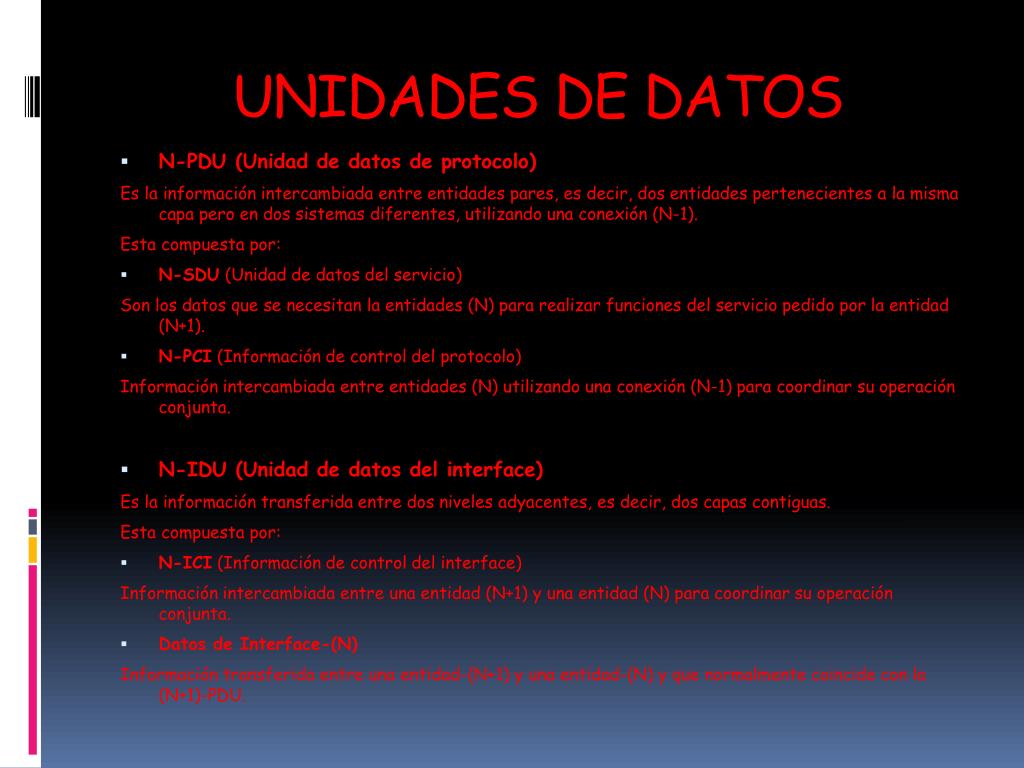

  15. UNIDADES DE DATOS • N-PDU (Unidad de datos de protocolo) Es la información intercambiada entre entidades pares, es decir, dos entidades pertenecientes a la misma capa pero en dos sistemas diferentes, utilizando una conexión (N-1). Esta compuesta por: • N-SDU (Unidad de datos del servicio) Son los datos que se necesitan la entidades (N) para realizar funciones del servicio pedido por la entidad (N+1). • N-PCI (Información de control del protocolo) Información intercambiada entre entidades (N) utilizando una conexión (N-1) para coordinar su operación conjunta. • N-IDU (Unidad de datos del interface) Es la información transferida entre dos niveles adyacentes, es decir, dos capas contiguas. Esta compuesta por: • N-ICI (Información de control del interface) Información intercambiada entre una entidad (N+1) y una entidad (N) para coordinar su operación conjunta. • Datos de Interface-(N) Información transferida entre una entidad-(N+1) y una entidad-(N) y que normalmente coincide con la (N+1)-PDU.

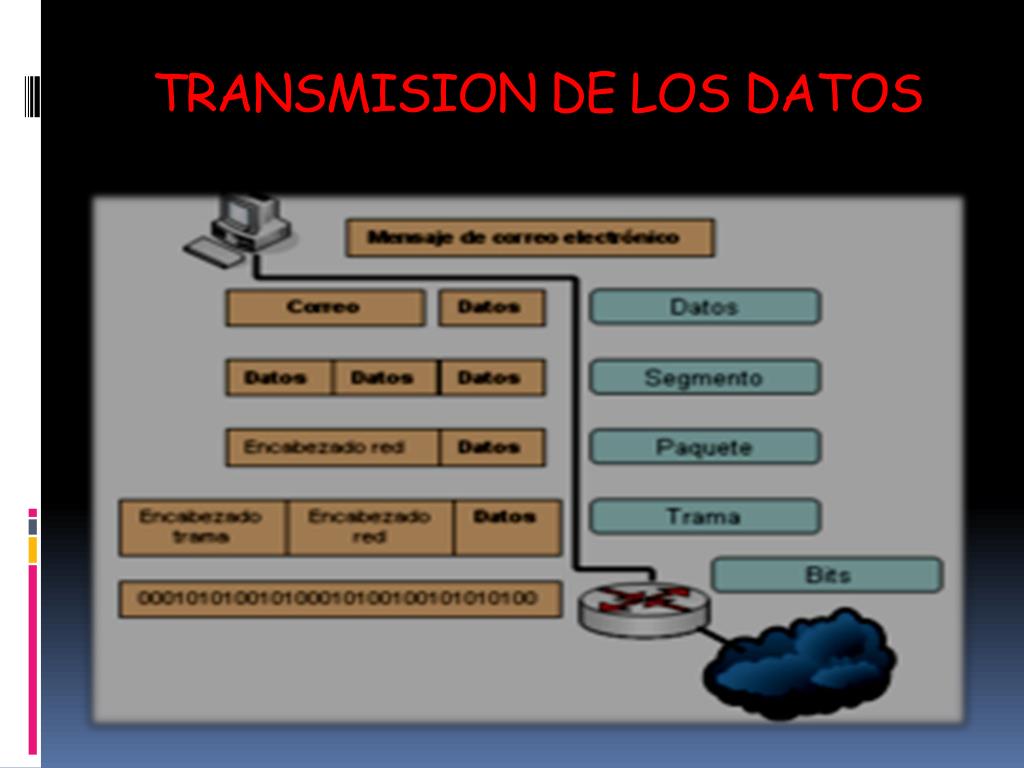

  16. TRANSMISION DE LOS DATOS

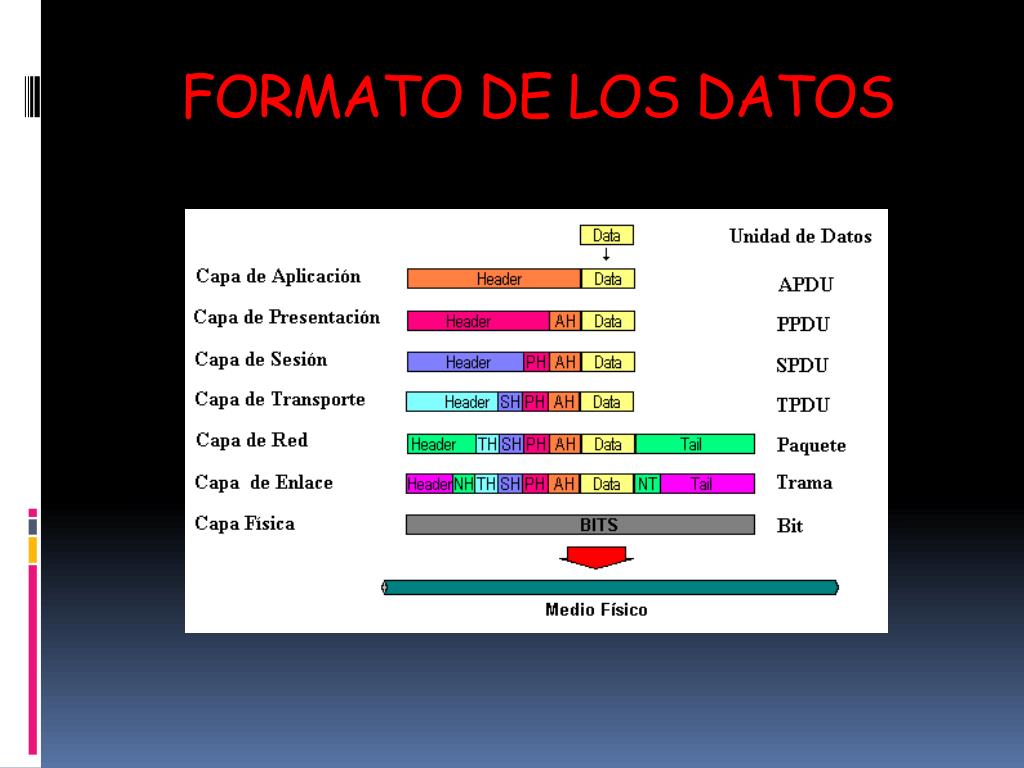

  17. FORMATO DE LOS DATOS

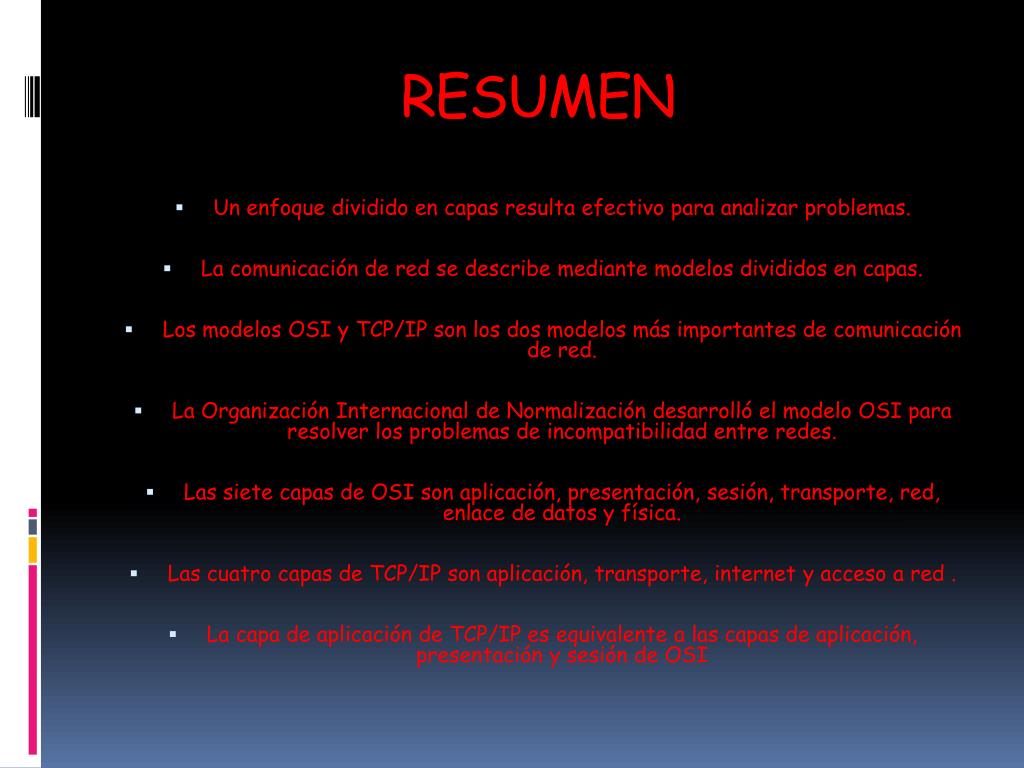

  18. RESUMEN • Un enfoque dividido en capas resulta efectivo para analizar problemas. • La comunicación de red se describe mediante modelos divididos en capas. • Los modelos OSI y TCP/IP son los dos modelos más importantes de comunicación de red. • La Organización Internacional de Normalización desarrolló el modelo OSI para resolver los problemas de incompatibilidad entre redes. • Las siete capas de OSI son aplicación, presentación, sesión, transporte, red, enlace de datos y física. • Las cuatro capas de TCP/IP son aplicación, transporte, internet y acceso a red . • La capa de aplicación de TCP/IP es equivalente a las capas de aplicación, presentación y sesión de OSI

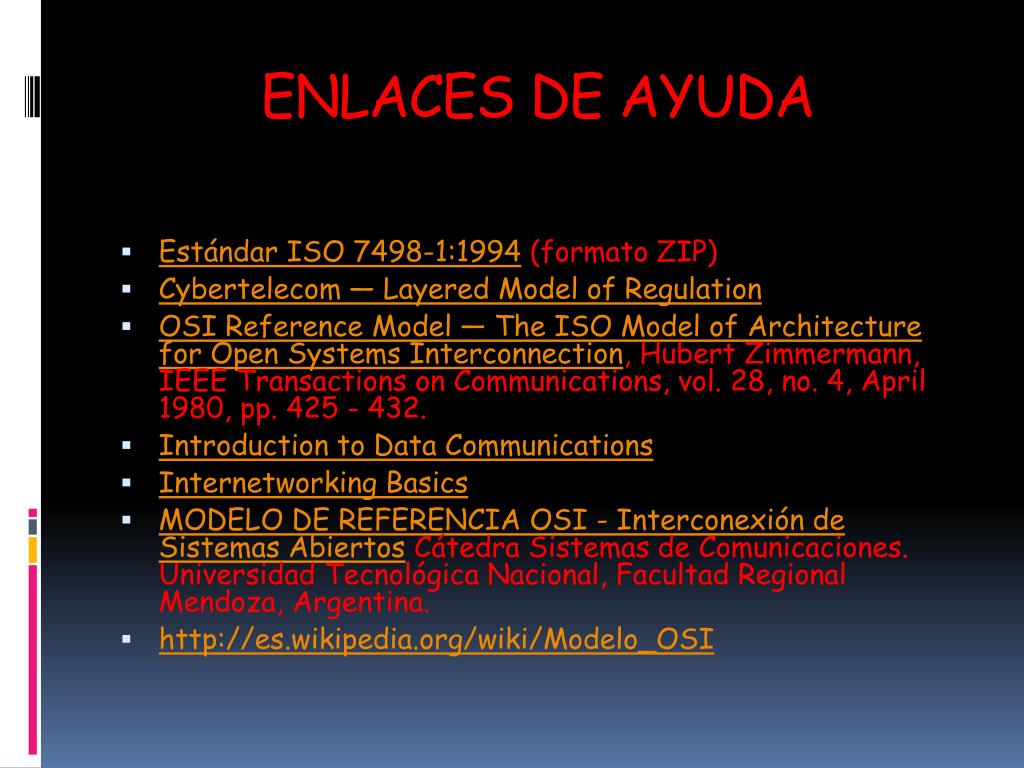

  19. ENLACES DE AYUDA • Estándar ISO 7498-1:1994 (formato ZIP) • Cybertelecom — Layered Model of Regulation • OSI Reference Model — The ISO Model of Architecture for Open Systems Interconnection, Hubert Zimmermann, IEEE Transactions on Communications, vol. 28, no. 4, April 1980, pp. 425 - 432. • Introduction to Data Communications • Internetworking Basics • MODELO DE REFERENCIA OSI - Interconexión de Sistemas Abiertos Cátedra Sistemas de Comunicaciones. Universidad Tecnológica Nacional, Facultad Regional Mendoza, Argentina. • http://es.wikipedia.org/wiki/Modelo_OSI

  20. TECNOLOGIES & SOLUTIONS BY John Ever Salcedo Martinez Tecnólogo Administrador de Redes y Soporte Técnico a Computadores
