O Modelo OSI

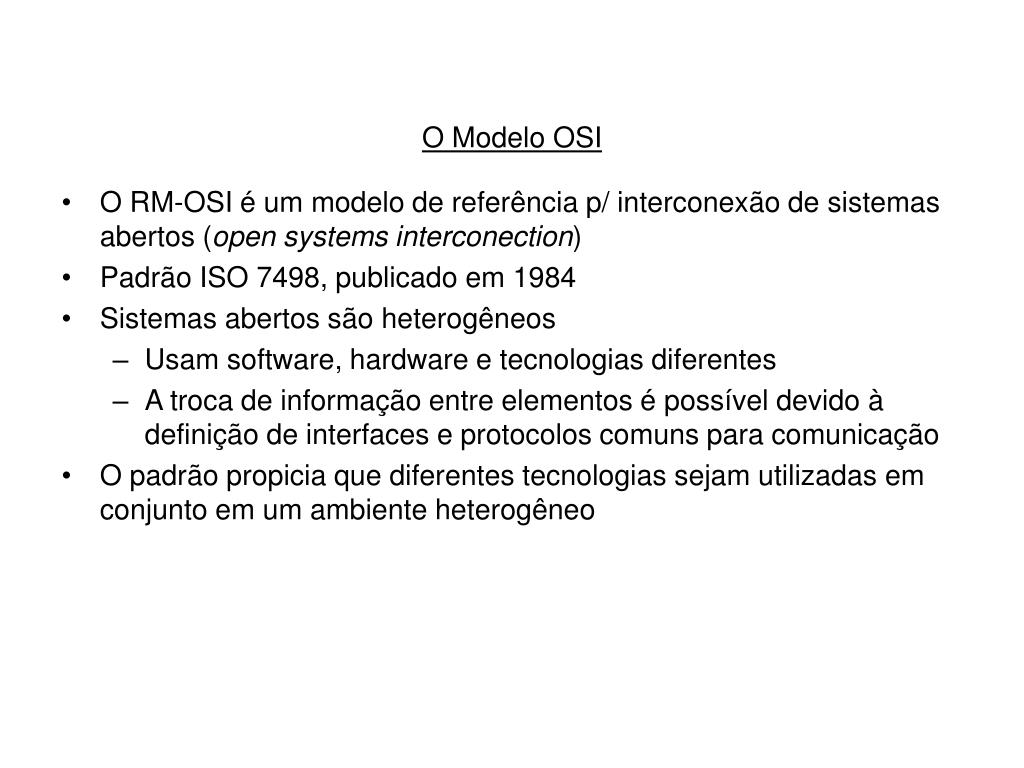

1. O Modelo OSI • O RM-OSI é um modelo de referência p/ interconexão de sistemas abertos (open systems interconection) • Padrão ISO 7498, publicado em 1984 • Sistemas abertos são heterogêneos • Usam software, hardware e tecnologias diferentes • A troca de informação entre elementos é possível devido à definição de interfaces e protocolos comuns para comunicação • O padrão propicia que diferentes tecnologias sejam utilizadas em conjunto em um ambiente heterogêneo

2. O Modelo OSI • Consiste em um modelo de referência que pode ser utilizado no estudo e no projeto de redes • Utiliza uma arquitetura de 7 camadas • Define o papel executado por cada uma das camadas • Não padroniza os protocolos e serviços das camadas, que são descritos em padrões definidos em separado • Adequado a redes locais e de longa distância

3. Utilização do OSI • O OSI é amplamente aceito como modelo de referência para o estudo de redes • O OSI não é seguido fielmente na construção de redes, salvo algumas exceções; no entanto, as camadas de outras arquiteturas de redes podem ser mapeadas nas camadas OSI • É comum remover camadas buscando melhorar a performance ou simplificar a arquitetura da rede

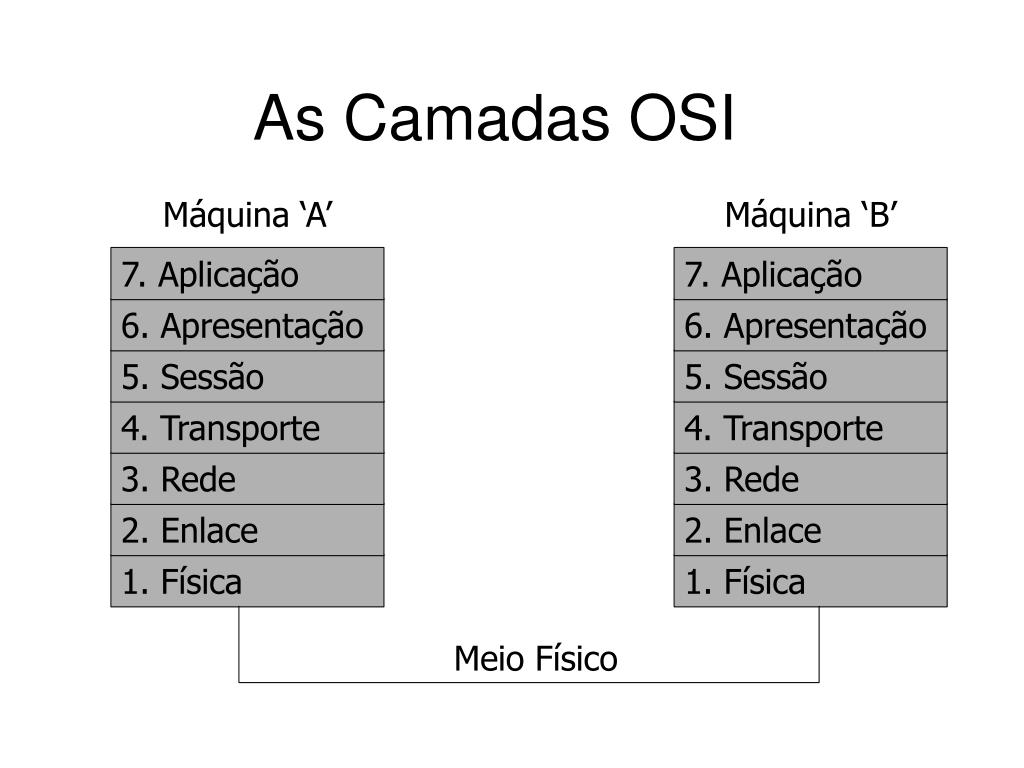

4. 7. Aplicação 7. Aplicação 6. Apresentação 6. Apresentação 5. Sessão 5. Sessão 4. Transporte 4. Transporte 3. Rede 3. Rede 2. Enlace 2. Enlace 1. Física 1. Física As Camadas OSI Máquina ‘A’ Máquina ‘B’ Meio Físico

5. A Camada Física • É reponsável pela transmissão de bits através do meio de transmissão • Estabelece os níveis de sinal que representam 0 e 1 • Define a duração do bit • Padroniza os conectores de rede • Unidade de dados: bit

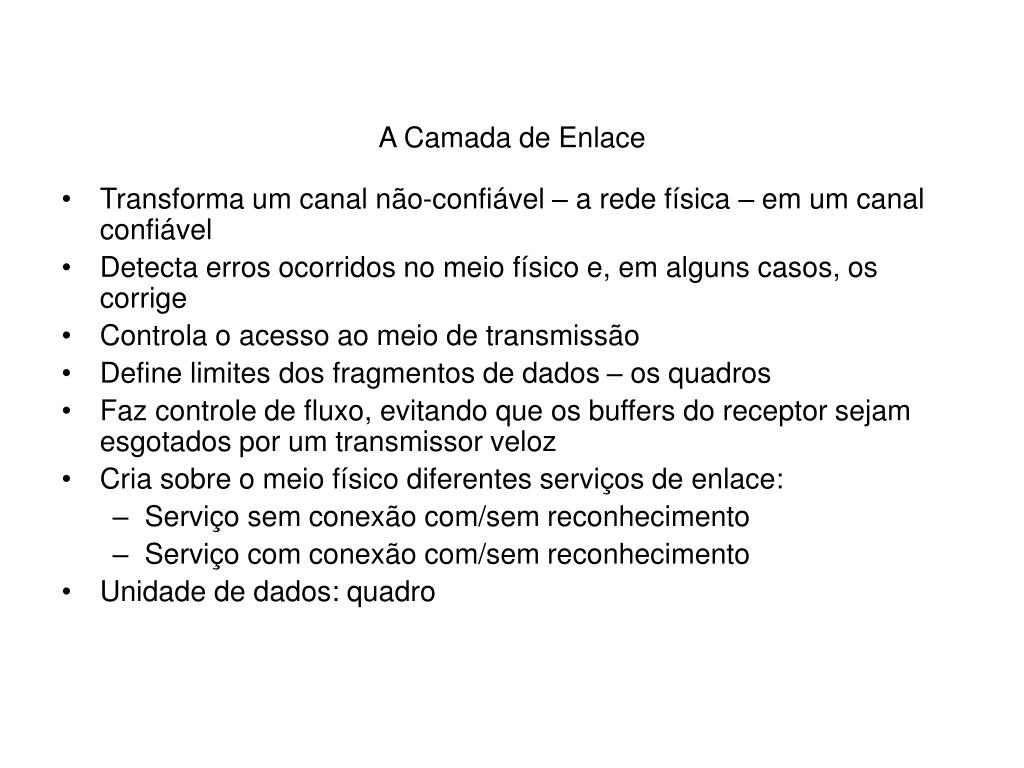

6. A Camada de Enlace • Transforma um canal não-confiável – a rede física – em um canal confiável • Detecta erros ocorridos no meio físico e, em alguns casos, os corrige • Controla o acesso ao meio de transmissão • Define limites dos fragmentos de dados – os quadros • Faz controle de fluxo, evitando que os buffers do receptor sejam esgotados por um transmissor veloz • Cria sobre o meio físico diferentes serviços de enlace: • Serviço sem conexão com/sem reconhecimento • Serviço com conexão com/sem reconhecimento • Unidade de dados: quadro

7. A Camada de Rede • Padroniza e define os endereços das máquinas da rede de computadores • Define as rotas através das quais as mensagens devem ser transmitidas • Controle de congestionamento • Unidade de dados: pacote • Dois tipos de serviço de rede • Em serviços com conexão, endereços e rotas são definidos durante o estabelecimento da conexão • Em serviços sem conexão, o endereçamento e o roteamento são definidos para cada pacote

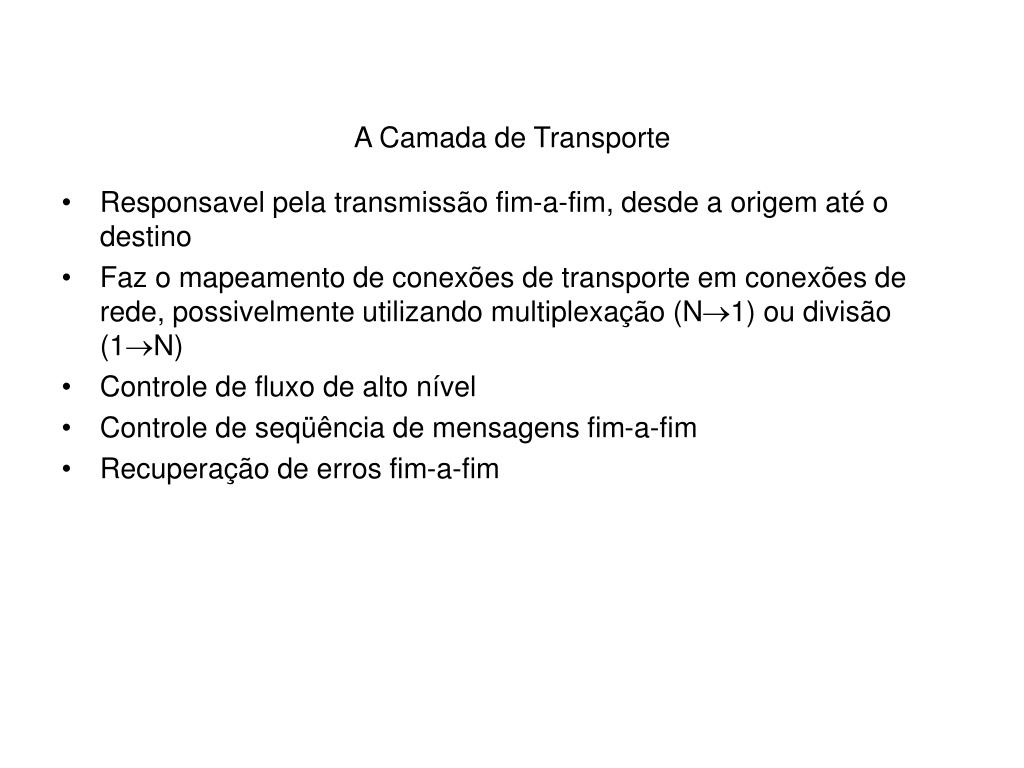

8. A Camada de Transporte • Responsavel pela transmissão fim-a-fim, desde a origem até o destino • Faz o mapeamento de conexões de transporte em conexões de rede, possivelmente utilizando multiplexação (N1) ou divisão (1N) • Controle de fluxo de alto nível • Controle de seqüência de mensagens fim-a-fim • Recuperação de erros fim-a-fim

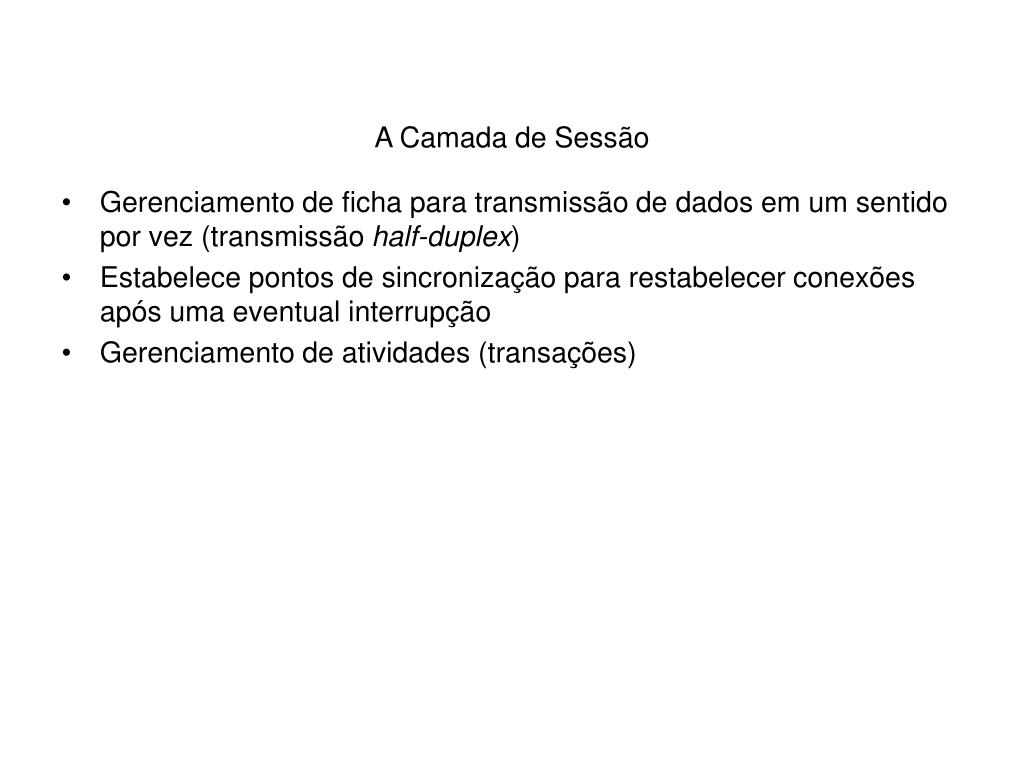

9. A Camada de Sessão • Gerenciamento de ficha para transmissão de dados em um sentido por vez (transmissão half-duplex) • Estabelece pontos de sincronização para restabelecer conexões após uma eventual interrupção • Gerenciamento de atividades (transações)

10. A Camada de Apresentação • Define o padrão de codificação de dados a ser utilizado, para que a mensagem codificada durante o envio possa ser decodificada no momento da recepção • O uso de criptografia permite que o conteúdo das mensagens seja transmitido de forma segura

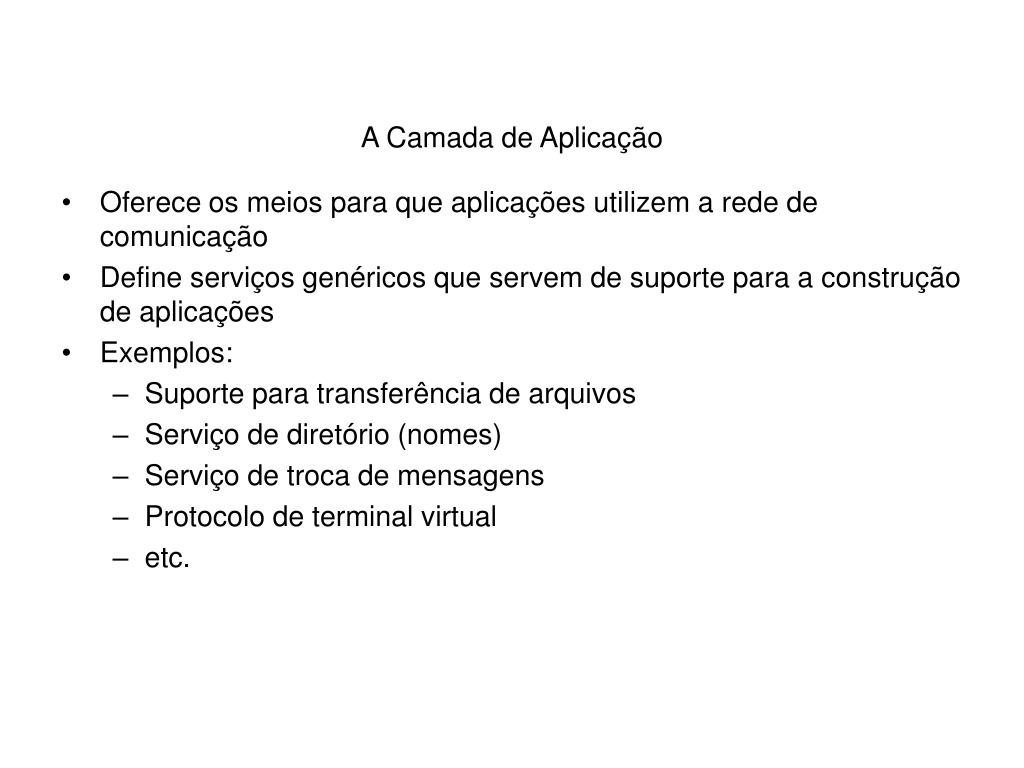

11. A Camada de Aplicação • Oferece os meios para que aplicações utilizem a rede de comunicação • Define serviços genéricos que servem de suporte para a construção de aplicações • Exemplos: • Suporte para transferência de arquivos • Serviço de diretório (nomes) • Serviço de troca de mensagens • Protocolo de terminal virtual • etc.

12. A Dados 7. Aplicação A A Dados 6. Apresentação A Dados A S 5. Sessão T A A Dados S 4. Transporte S A Dados R T A 3. Rede E R T S A A Dados E 2. Enlace F R T A A F 1. Física E S Dados E Transmissão de Dados no OSI

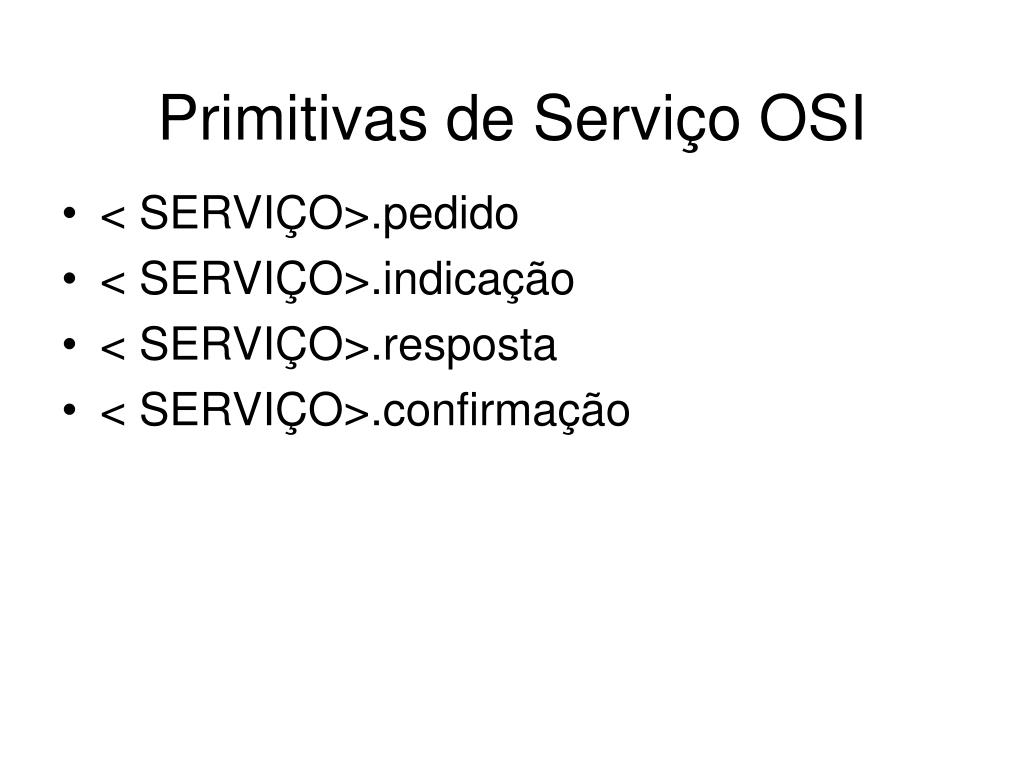

13. Primitivas de Serviço OSI • < SERVIÇO>.pedido • < SERVIÇO>.indicação • < SERVIÇO>.resposta • < SERVIÇO>.confirmação

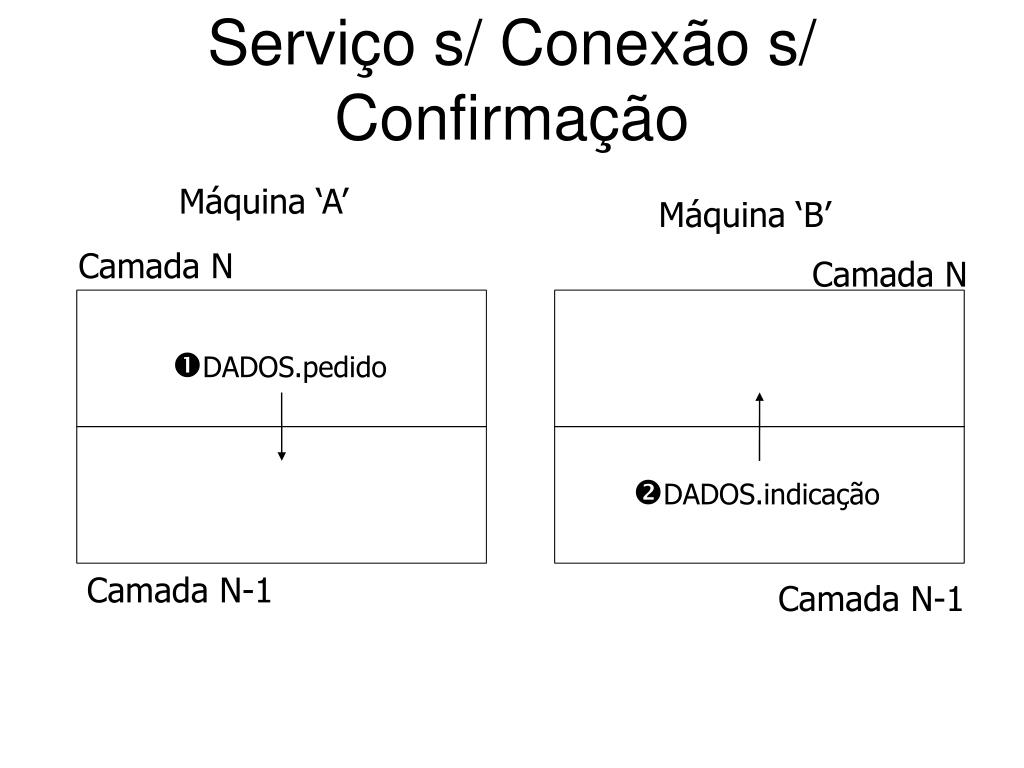

14. Serviço s/ Conexão s/ Confirmação Máquina ‘A’ Máquina ‘B’ Camada N Camada N DADOS.pedido DADOS.indicação Camada N-1 Camada N-1

15. Serviço s/ Conexão c/ Confirmação Máquina ‘A’ Máquina ‘B’ Camada N Camada N DADOS.pedido DADOS.resposta DADOS.confirmação DADOS.indicação Camada N-1 Camada N-1

16. Serviço c/ Conexão – Estabelecimento de Conexão Máquina ‘A’ Máquina ‘B’ Camada N Camada N CONEXÃO.pedido CONEXÃO.resposta CONEXÃO.confirmação CONEXÃO.indicação Camada N-1 Camada N-1

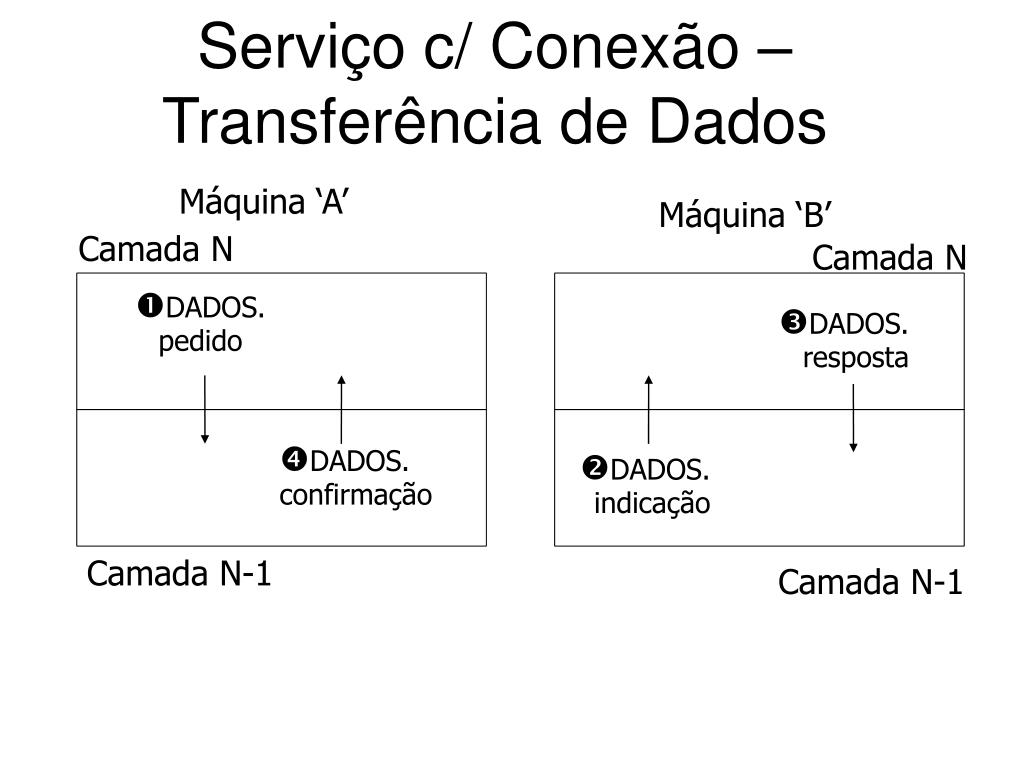

17. Serviço c/ Conexão –Transferência de Dados Máquina ‘A’ Máquina ‘B’ Camada N Camada N DADOS.pedido DADOS.resposta DADOS.confirmação DADOS.indicação Camada N-1 Camada N-1

18. Serviço c/ Conexão – Desconexão Máquina ‘A’ Máquina ‘B’ Camada N Camada N DESCONEXÃO.pedido DESCONEXÃO.indicação Camada N-1 Camada N-1

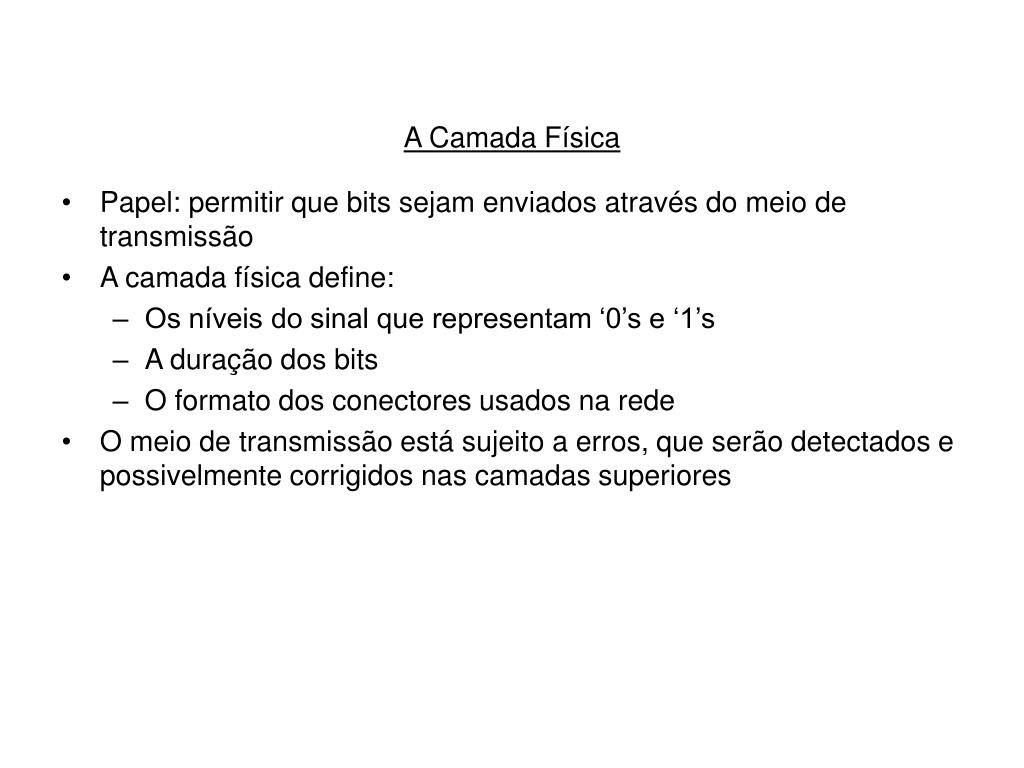

19. A Camada Física • Papel: permitir que bits sejam enviados através do meio de transmissão • A camada física define: • Os níveis do sinal que representam ‘0’s e ‘1’s • A duração dos bits • O formato dos conectores usados na rede • O meio de transmissão está sujeito a erros, que serão detectados e possivelmente corrigidos nas camadas superiores

20. Meios de Transmissão • Tipos de Meios de Transmissão • Par Trançado • Cabo Coaxial • Fibra Ótica • Redes sem Fio • Infravermelho • Microondas • Rádio • Problemas • Ruído • Atenuação • Eco

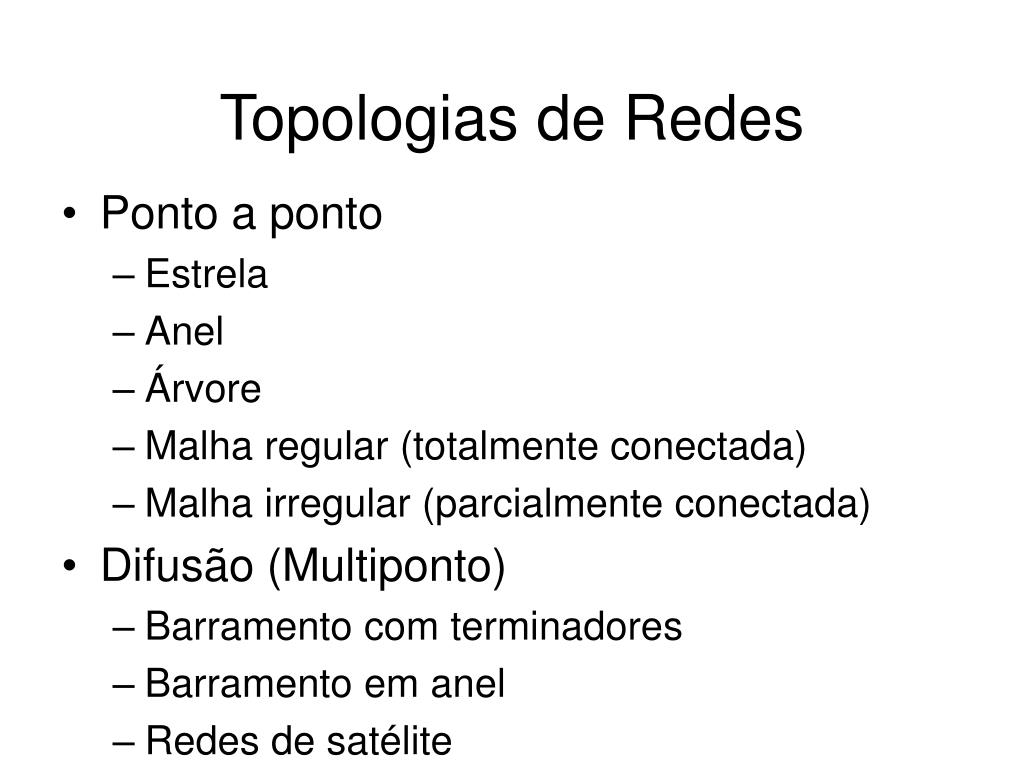

21. Topologias de Redes • Ponto a ponto • Estrela • Anel • Árvore • Malha regular (totalmente conectada) • Malha irregular (parcialmente conectada) • Difusão (Multiponto) • Barramento com terminadores • Barramento em anel • Redes de satélite • Hierárquica: múltiplas topologias combinadas
