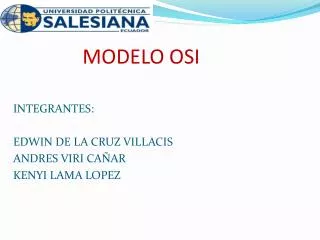

1. MODELO OSI INTEGRANTES: EDWIN DE LA CRUZ VILLACIS ANDRES VIRI CAÑAR KENYI LAMA LOPEZ

3. Capa Física Esta capa describe el nivel más cercano a la implementación física y corresponde a las herramientas y conductos utilizados para la transferencia de la información. Describe esencialmente el medio en términos de conectividad, capacidad material,transmisión de señales o corrientes de bits. Ejemplos de elementos que pueden incorporarse en un modelo de red, formando la Capa I del Modelo OSI: • Cable de Par Trenzado • Cable Telefónico • Alcantarillado • Fibra Óptica • Ondas de Radio • Conectores USB

4. Variables de Análisis de la Capa I del Modelo OSI: El bitrate o tasa de transmisión de bits: por ejemplo, 320 Kib/s para indicar que se transmiten 320 paquetes de 1024 bits por segundo. El carrier o portador de la señal. La modulación en el caso de ondas por cable telefónico u ondas de radio. Hardware El hardware asociado a la capa 1 del Modelo OSI está compuesto por aquellos aparatos cuya función es transformar la señal de digital a análogo, y viceversa, para permitir el paso desde el sistema computacional a un sistema de transporte en base a propiedades físicas como luz, corriente, etc… Ejemplos: • Cableado de Red • Adaptador de Red, o más estrictamente: la placa del adaptador • Puerto Infrarrojo • Transductores intermedios • Línea telefónica • Espacio radiofónico • Humo (para señales de humo) • Tubos de mensajes amarrados a las patas de las palomas mensajeras

5. En esta capa se ubican los repetidores, amplificadores, estrellas pasivas, multiplexores, concentradores, modems, codecs, CSUs, DSUs, transceivers, transductores, cables, conectores, NICs, etc. En esta capa se utilizan los siguientes dispositivos: Cables, tarjetas y repetidores (hub). Protocolos Protocolos de importancia que se asientan en la capa 1 del Modelo OSI: 802.11 — Ethernet, Wireles Ethernet, etc… IBM Token Ring

6. Capa de Enlace de Datos Esta capa describe el nivel que opera sobre la conexión entre dos nodos de una red, asegurándose que la información fluyay llegue a su destino, en lo posible sin errores. Describe esencialmente la conexión en términos de efectividad, flujo yrecuperación de errores de corrientes de bits. • Ejemplos de elementos que pueden incorporarse en un modelo de red, formando la Capa 2 del Modelo OSI: • Conexiones punto-a-punto. • Gestión del identificador MAC • QoS En esta capa donde se debe evitar que un transmisor muy rápido sature con datos a un receptor lento. En esta capa se ubican los bridges y switches.

7. Variables de Análisis de la Capa I del Modelo OSI: • las máscaras de protección (datos agregados al flujo de bits para normalizar su forma y así facilitar su corrección): bit de parada, paridad, repetidor, etc. • los protocolos de Corrección Fuerte (por hardware) y suave (por software). Hardware • El hardware asociado a la capa 2 del Modelo OSI está compuesto por chips integrados en los dispositivos de la capa 1, y que por medio de un driver realizan ciertas funciones de corrección de datos. • Tarjetas de red, o más específicamente: • el chip de control de la tarjeta de red • el conjunto de instrucciones del driver asociado • Hubs • Switch Protocolos • Protocolo de Punto-a-Punto • Sistemas ALOHA • Protocolos X (X.21/LAPB, X.25/LAPB, etc…) • ATM – Modo de Transferencia Asíncrona

8. CAPA DE RED Esta capa describe el nivel en el cual dos redes “lógicamente separadas”, es decir, que no tienen nodos en común ni conocimiento de una de la otra, pueden intercambiar información en la forma de flujos de bits ajustados por herramientas de la capa 2. En otras palabras, es el nivel que se encarga de la transmisión de un dato por la red en términos defuente→destino (plenamente identificados), mientras que la capa 2 se encarga de la transmisión nodo→nodo. La capa 3 describe la conexionalidad entre fuentes y destinos de mensajes en una o varias redes. En esta capa se ubican a los ruteadores y switches.

9. La diferencia de aplicación fundamental entre las capas 2 y 3 del Modelo OSI es que la Capa 3 tiene responsabilidades mucho más específicas: • Referenciación de Equipos: a cada equipo conectado debe ser asignado un identificador único, y los sistemas a nivel de Capa 3 deben ser capaces no sólo de otorgar y comprobar estos identificadores, sino de sincronizar y chequear identificadores entre redes distintas. En el Protocolo IP, esto se hace por medio de los identificadores de IP y máscara. • Reenvío de Mensajes: los sistemas a nivel de Capa 3 deben ser capaces de redirigir un mensaje destinado a un host o máquina ubicado fuera de su red lógica, hacia otro sistema que pueda hacerse cargo responsablemente del envío de ese mensaje. En el protocolo IP, esto se logra por medio de los gateway o puerta de enlace. • Asistencia de Conexión: un sistema en nivel de Capa 3 debe ser capaz de entregar un mensaje a su destinatario,sin necesidad que el destinatario deba ejecutar alguna operación para requerir o recibir el mensaje. Esto se puede ver análogamente al cartero: el cartero nos entrega la carta sin necesidad que nosotros debamos hacer algo. El protocolo IP por diseño opera de esta manera.

10. Ejemplos de elementos que pueden incorporarse en un modelo de red, formando la Capa 3 del Modelo OSI: Hardware El hardware asociado a la capa 3 del Modelo OSI está compuesto por aquellos aparatos cuya función es interpretar y modificar “paquetes de red” de modo de reasignar los nodos destino y preservar información suficiente para que leotros actores sepan el destino final del paquete. • Router / Switch Protocolos • IPX (InternetworkPacket Exchange) • IPSec (protocolo de seguridad de protocolos de red) • Protocolo IP (IPv4, IPv6) • Estaciones de Correo Postal • Operadores de Telefónia

11. Variables de Análisis de la Capa III del Modelo OSI: La “instantaneidad” de la conexión, por ejemplo: si el receptor del mensaje debe ejecutar una acción para recibir el paquete, y qué sucede con éste si la acción no se ejecuta (”syncing ”, ”acknowledgment ”, y forwardeo de IP). La “selectividad” de un paquete, es decir, por qué ruta puede viajar un paquete para llegar a su destino (packetrelaying).

12.  Capa de Transporte Esta capa gestiona el envío y transmisión de “paquetes de red” y su control de flujo y corrección de errores de las capas anteriores, y es un proceso que se lleva a cabo eminentemente por software. En esencia, se encarga de transformar desdemensajes de red hacia paquetes de red y viceversa. Como esta capa se encarga de la sola conversión (traducción), puede ser implementada como un proceso en niveles o capas superiores de otras aplicaciones del modelo OSI, de modo de montar todo un protocolo sobre una capa de transporte que “traduce” los mensajes de red a paquetes de la arquitectura subyacente. Un ejemplo es la reciente parafernalia respecto a TCP/IP sobre alcantarillado: en este caso, el protocolo completo TCP/IP3) se asienta como una capa de transporte en un modelo de red OSI cuyo soporte físico (capas 1→3) es la infraestructura existente de las redes de alcantarillado.

13. Una forma de imaginar el funcionamiento de la Capa de Transporte es compararlo con una oficina postal. Los empleados de la oficina postal revisan los sobres (paquetes) sin necesidad de mirar el contenido interior (marcos), y escogen un camino (ruta) o utilizan un despachador (tunelizado) que se encargue de llevar el correo a la siguiente estación apropiada. En esta capa se ubican los gateways y el software. Protocolos Algunos de los protocolos asociados a la Capa 4 del Modelo OSI son: A nivel de transporte • Modelo TCP • UDP (análogo al anterior) • Gestión de Congestión para Datagramas • Marcos de NetBios

14. Capa de Sesión La capa de sesión se encarga del traspaso de mensajes referentes a la interconexión (saludo), inicio de sesión, identificación y autentificación que se realizan en una conexión. En otras palabras, es responsable de establecer una comunicación semi-permanente entre dos unidades. Protocolos que operan eminentemente en la capa de sesión: • SSH • SSL • PPTP (tunelizado de punto-a-punto)

15. Tareas asociadas a la capa de sesión: • Autenticación (en estricto rigor, saludo y desafío) • Asignación de permisos. • Continuación de sesión. • Flujo de sesión

16. Capa de Presentación La capa de presentación se encarga de formatear los datos entregados por las aplicaciones en una estructura conveniente para el análisis y envío de información; y viceversa. A este nivel la información se convierte a un formato portabley reproducible que es comprensible entre distintos hosts a un nivel lógico. Se ocupa de los aspectos de sintaxis y semántica de la información que se transmite y no del movimiento fiable de bits de un lugar a otro. Es tarea de este nivel la codificación de de datos conforme a lo acordado previamente. Para posibilitar la comunicación de ordenadores con diferentes representaciones de datos.

17. Ejemplos de protocolos asociados: XML Representación de Datos Foráneos UTF-8 ASCII, EBDIC, y en general cualquier formato de representación regional de caracteres. Ejemplos de tareas asociadas a la capa de presentación: Encriptación Serialización Codificación de caracteres y de datos en general

18. CAPA DE APLICACIÓN La capa 7 del Modelo OSI es la capa de aplicación y está compuesta por las aplicaciones lógicas, o servicios, que interpretan las peticiones del usuario y las convierten a un conjunto de peticiones de sistema; o viceversa. Ejemplos de servicios que se presentan en la Capa 7: Navegación por internet por medio de un navegador (idealmente uno decente como Opera, o en su defecto Firefox. Protocolo: HTTP. Mensajería instantánea. Protocolos: MSNP9, Google Talk, etc. Publicación de servicios de red por medio de los front-end de Apple-Talk y Avahi. Protocolo: Zeroconf. Transferencia de correo electrónico. Protocolos: SMTP, IMAP, etc. Compartición directa de archivos. Protocolos: BitTorrent, eMule, etc.
