2009 飞利浦小家电新产品维修技术培训. 飞利浦小家电产品分类:. 个人及母婴护理产品 厨房电器 家居舒适电器 电动剃须刀及美体产品. 一.个人及母婴护理产品 按摩器 母婴护理(新安怡产品) 体重计 电动牙刷. 二 厨房电器. 迷你型搅拌棒 啤酒机 搅拌机 榨橙汁机 咖啡壶 电动刀 多功能食品加工机 电炸锅 铁板烧 电磁炉 冰激淋机 滤水器. 榨汁机 电水壶 厨房用电子秤 碎肉机 搅拌器 电烤箱 电饭锅 三文治炉 烤面包炉 华夫饼烤炉 净水器.
E N D

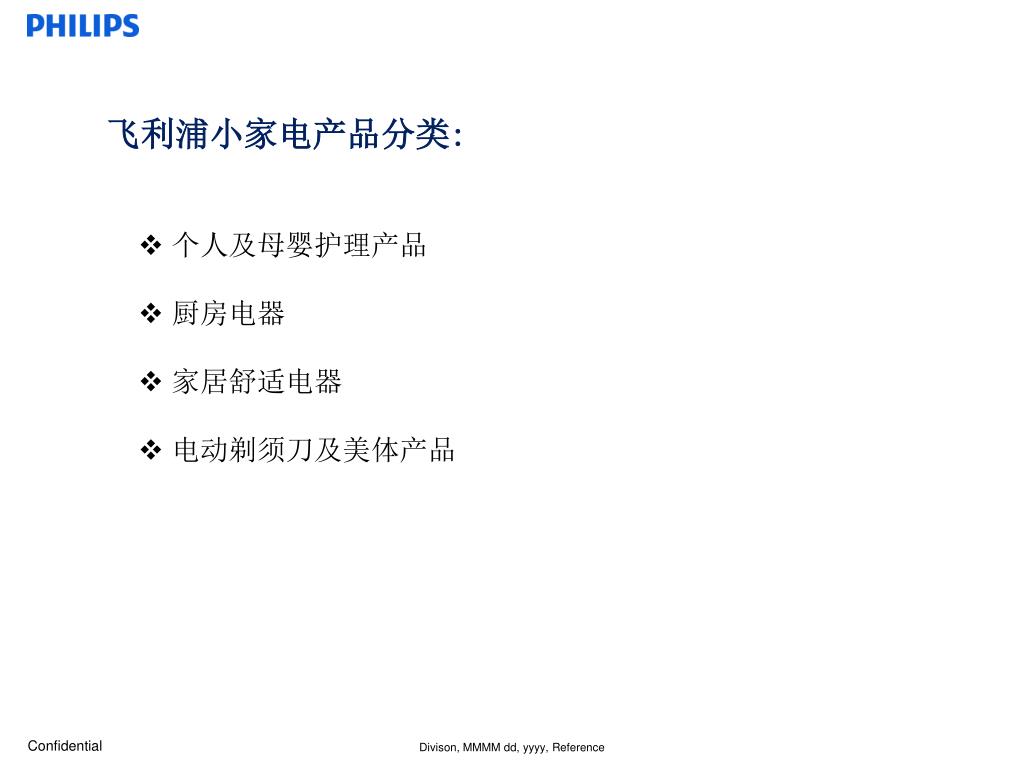

飞利浦小家电产品分类: • 个人及母婴护理产品 • 厨房电器 • 家居舒适电器 • 电动剃须刀及美体产品

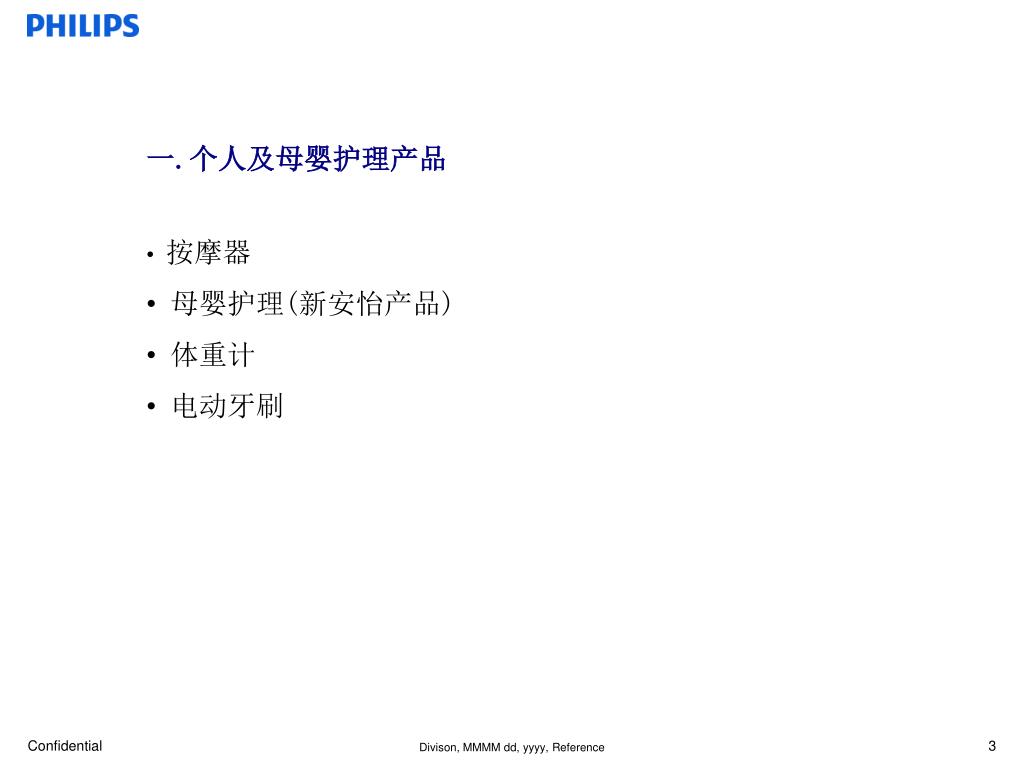

一.个人及母婴护理产品 • 按摩器 • 母婴护理(新安怡产品) • 体重计 • 电动牙刷

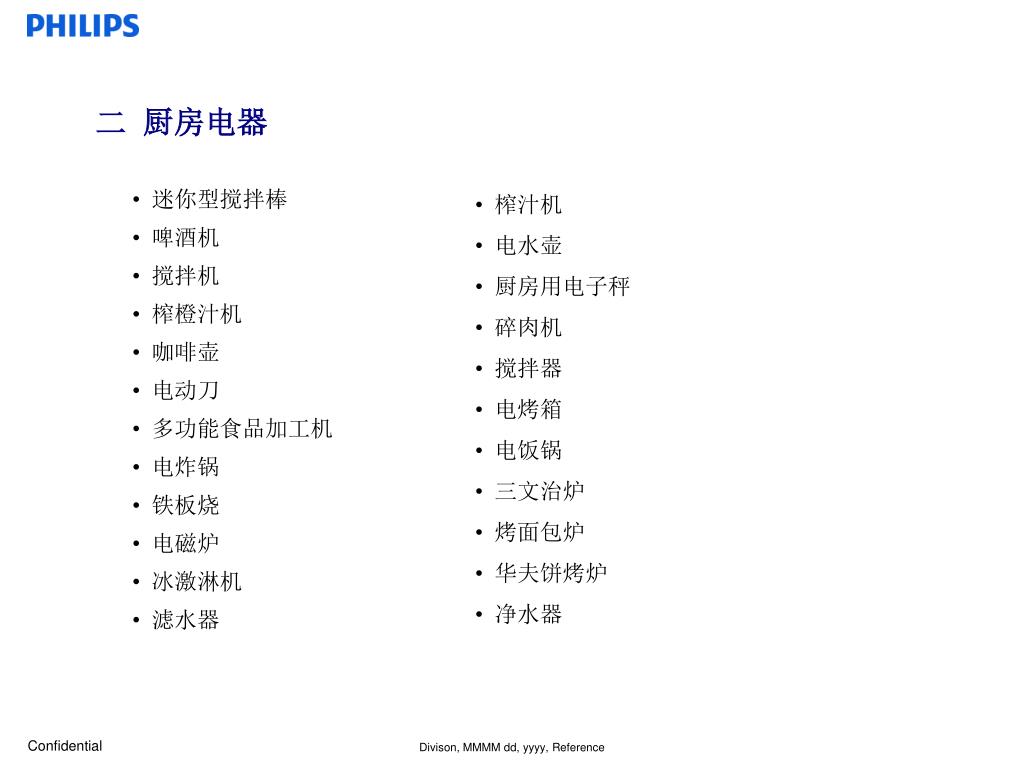

二 厨房电器 • 迷你型搅拌棒 • 啤酒机 • 搅拌机 • 榨橙汁机 • 咖啡壶 • 电动刀 • 多功能食品加工机 • 电炸锅 • 铁板烧 • 电磁炉 • 冰激淋机 • 滤水器 • 榨汁机 • 电水壶 • 厨房用电子秤 • 碎肉机 • 搅拌器 • 电烤箱 • 电饭锅 • 三文治炉 • 烤面包炉 • 华夫饼烤炉 • 净水器

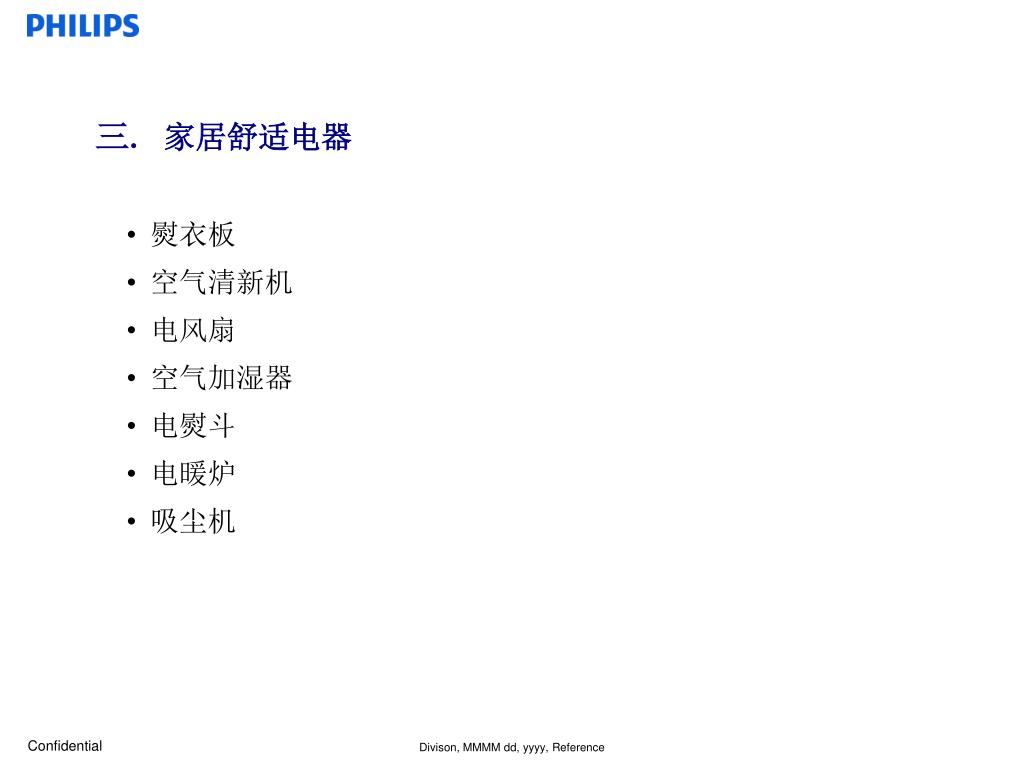

三. 家居舒适电器 • 熨衣板 • 空气清新机 • 电风扇 • 空气加湿器 • 电熨斗 • 电暖炉 • 吸尘机
四.电动剃须刀及美体产品 • 胡须修剪器 • 女仕剃毛器 • 女仕脱毛器 • 电吹风 • 电动理发器 • 体重计 • 鼻毛修剪器 • 电动剃须刀 • 皮肤护理产品—净肤刷/洁面器

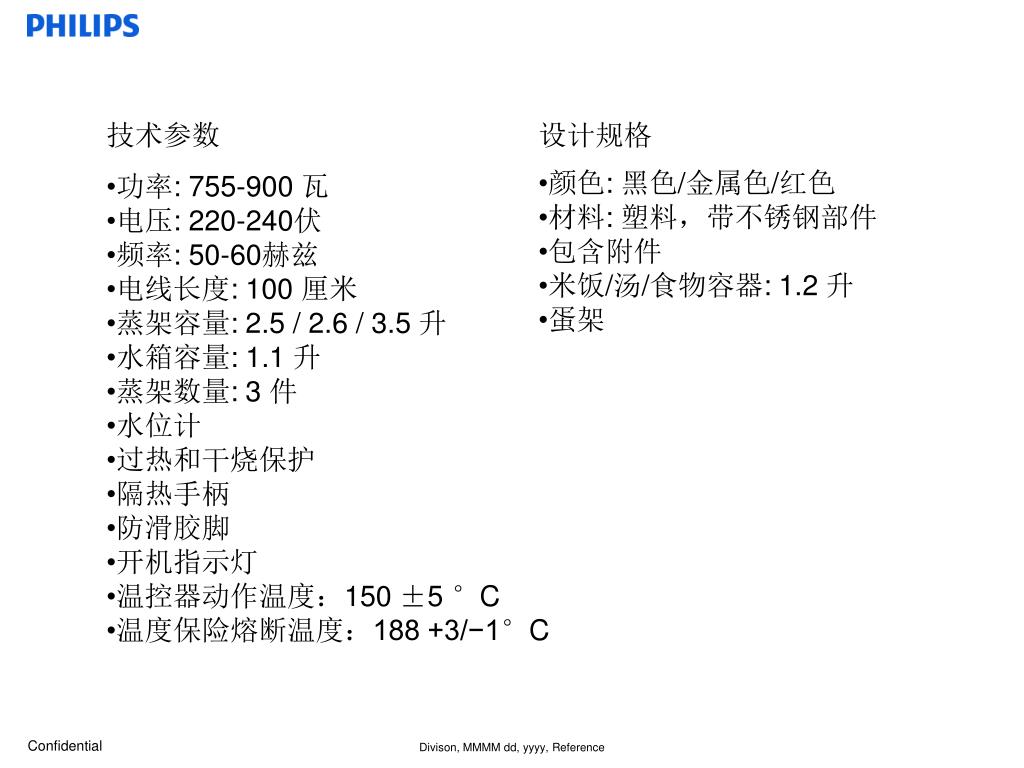

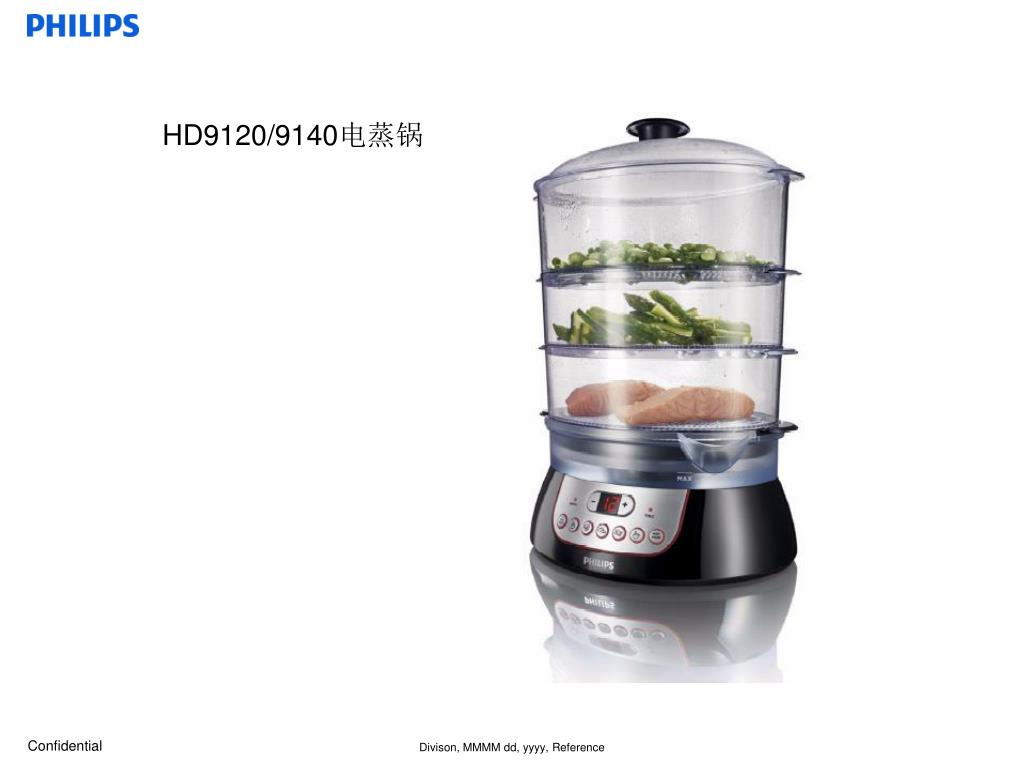

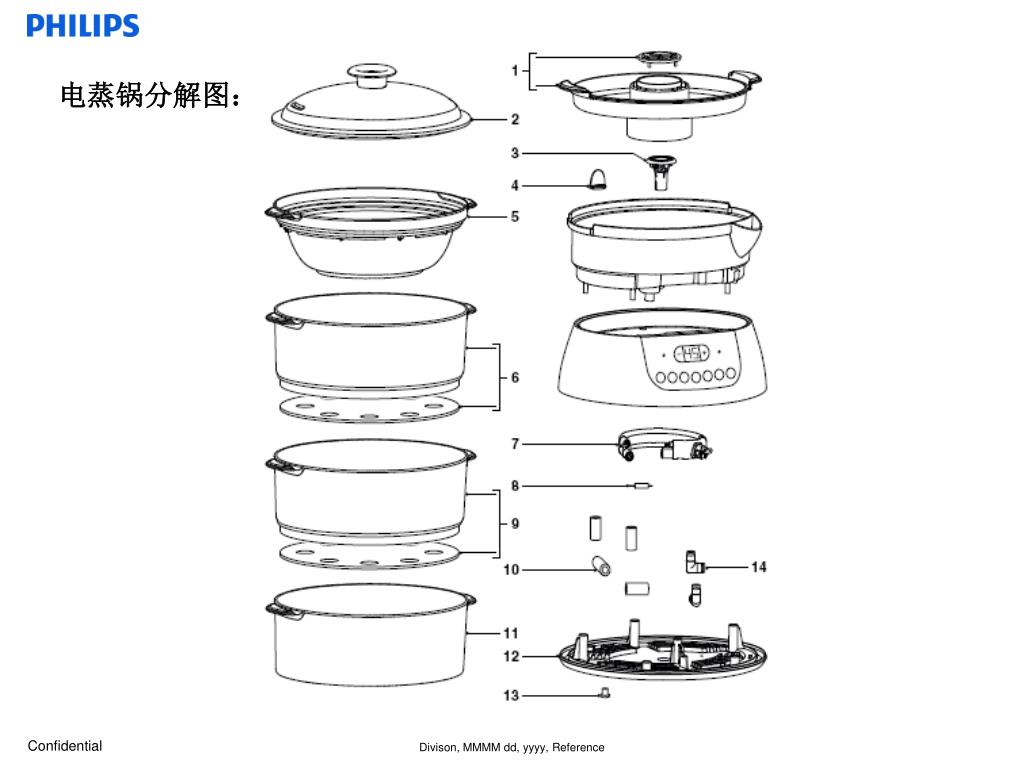

技术参数 • 功率: 755-900 瓦 • 电压: 220-240伏 • 频率: 50-60赫兹 • 电线长度: 100 厘米 • 蒸架容量: 2.5 / 2.6 / 3.5 升 • 水箱容量: 1.1 升 • 蒸架数量: 3 件 • 水位计 • 过热和干烧保护 • 隔热手柄 • 防滑胶脚 • 开机指示灯 • 温控器动作温度：150 ±5 °C • 温度保险熔断温度：188 +3/−1°C • 设计规格 • 颜色: 黑色/金属色/红色 • 材料: 塑料，带不锈钢部件 • 包含附件 • 米饭/汤/食物容器: 1.2 升 • 蛋架

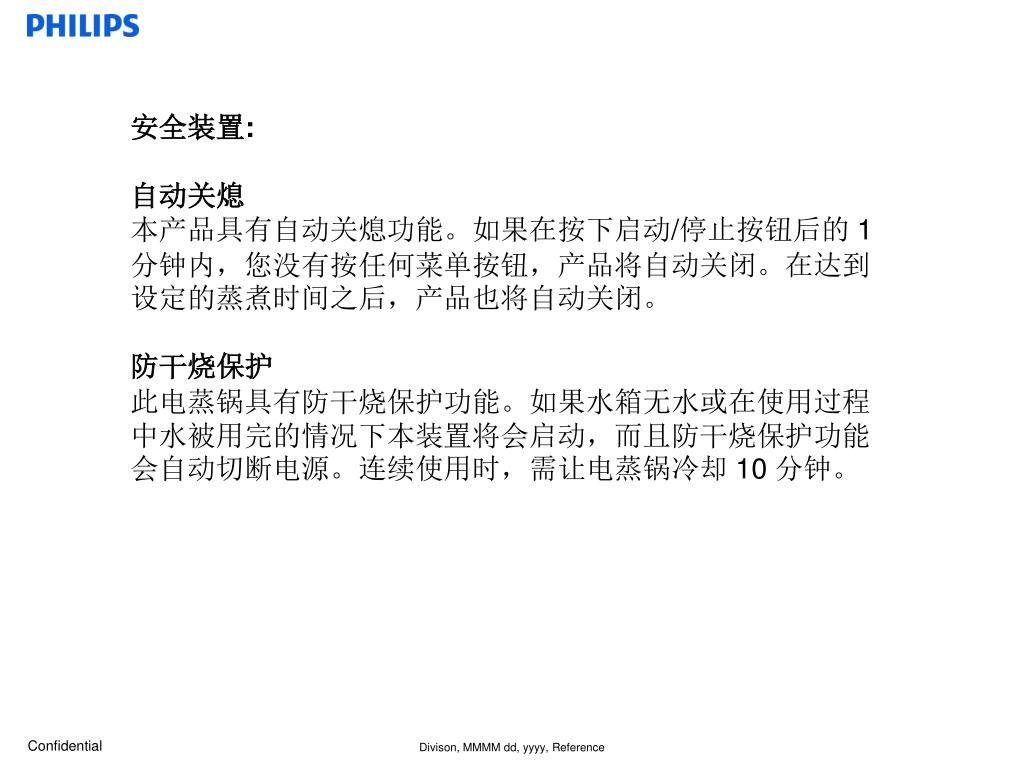

安全装置: 自动关熄 本产品具有自动关熄功能。如果在按下启动/停止按钮后的 1 分钟内，您没有按任何菜单按钮，产品将自动关闭。在达到设定的蒸煮时间之后，产品也将自动关闭。 防干烧保护 此电蒸锅具有防干烧保护功能。如果水箱无水或在使用过程中水被用完的情况下本装置将会启动，而且防干烧保护功能会自动切断电源。连续使用时，需让电蒸锅冷却 10 分钟。

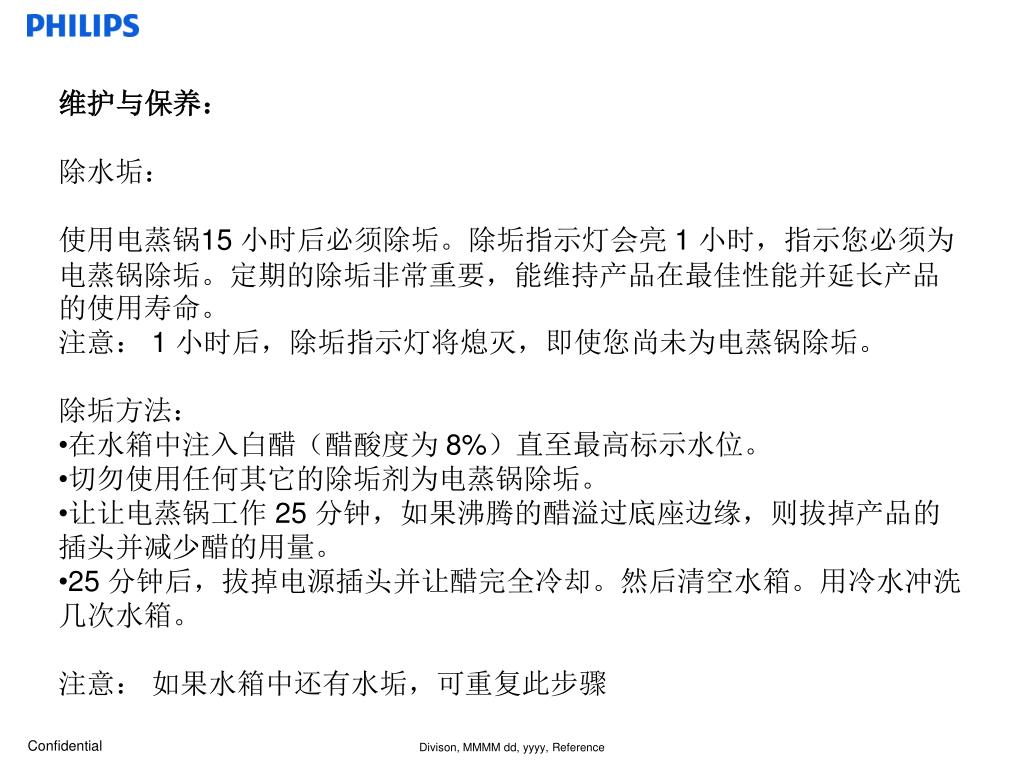

维护与保养： • 除水垢： • 使用电蒸锅15 小时后必须除垢。除垢指示灯会亮 1 小时，指示您必须为电蒸锅除垢。定期的除垢非常重要，能维持产品在最佳性能并延长产品的使用寿命。 • 注意： 1 小时后，除垢指示灯将熄灭，即使您尚未为电蒸锅除垢。 • 除垢方法： • 在水箱中注入白醋（醋酸度为 8%）直至最高标示水位。 • 切勿使用任何其它的除垢剂为电蒸锅除垢。 • 让让电蒸锅工作 25 分钟，如果沸腾的醋溢过底座边缘，则拔掉产品的插头并减少醋的用量。 • 25 分钟后，拔掉电源插头并让醋完全冷却。然后清空水箱。用冷水冲洗几次水箱。 • 注意： 如果水箱中还有水垢，可重复此步骤

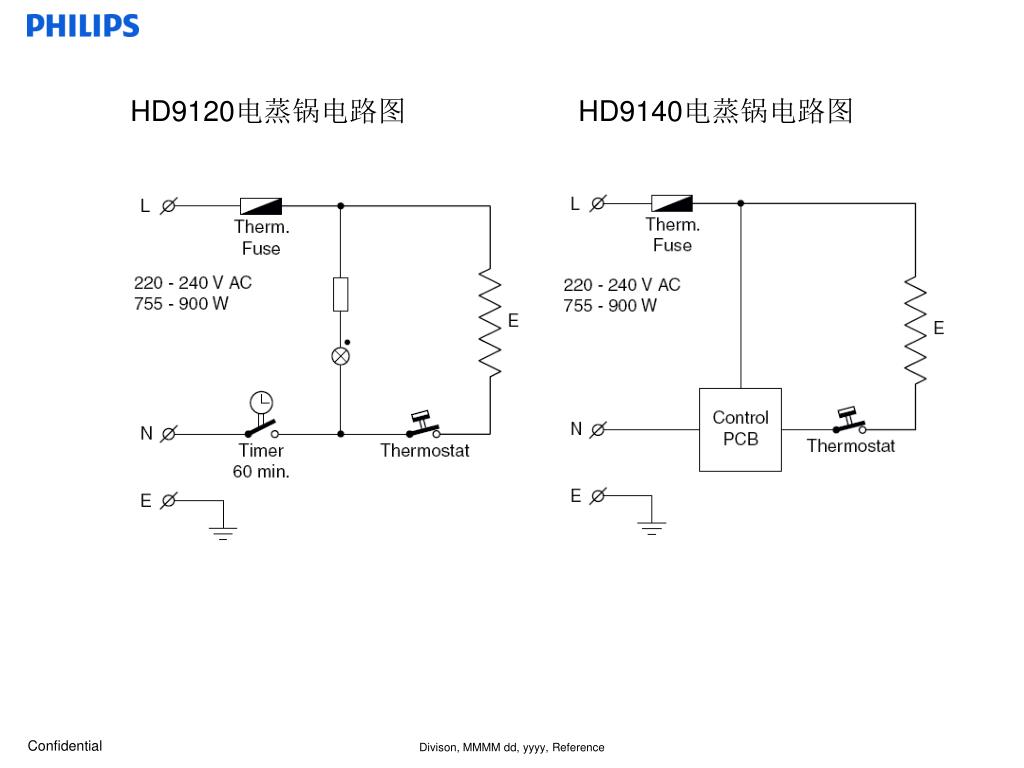

HD9120电蒸锅电路图 HD9140电蒸锅电路图

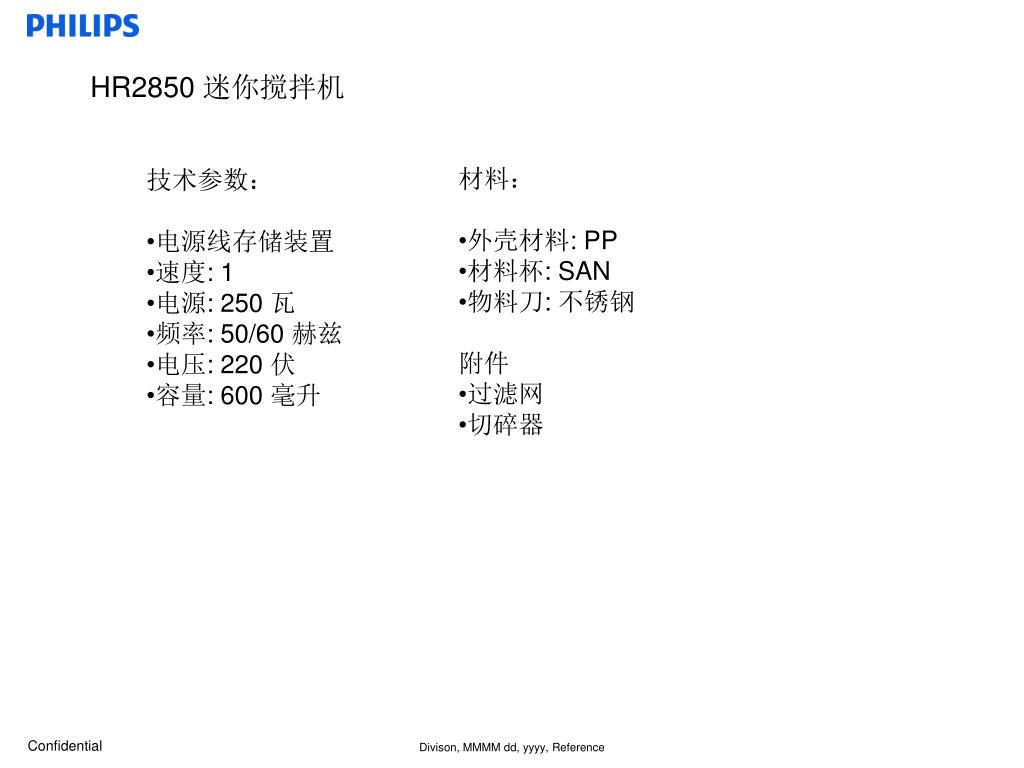

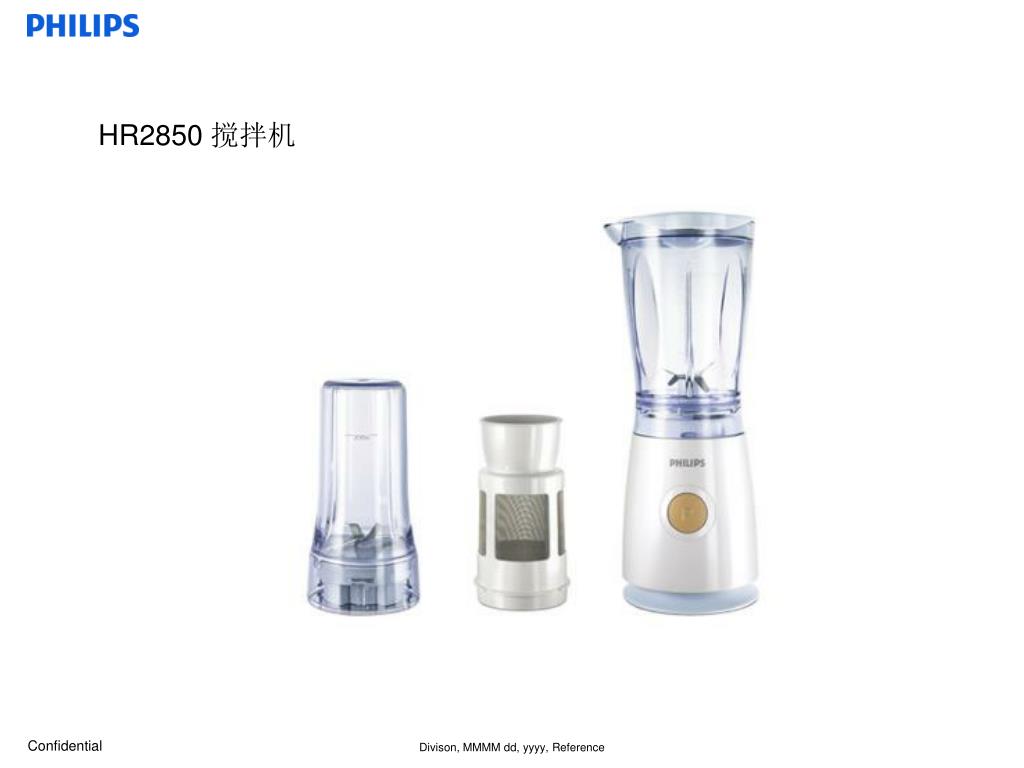

HR2850 迷你搅拌机 技术参数： •电源线存储装置 •速度: 1 •电源: 250 瓦 •频率: 50/60 赫兹 •电压: 220 伏 •容量: 600 毫升 材料： •外壳材料: PP •材料杯: SAN •物料刀: 不锈钢 附件 •过滤网 •切碎器

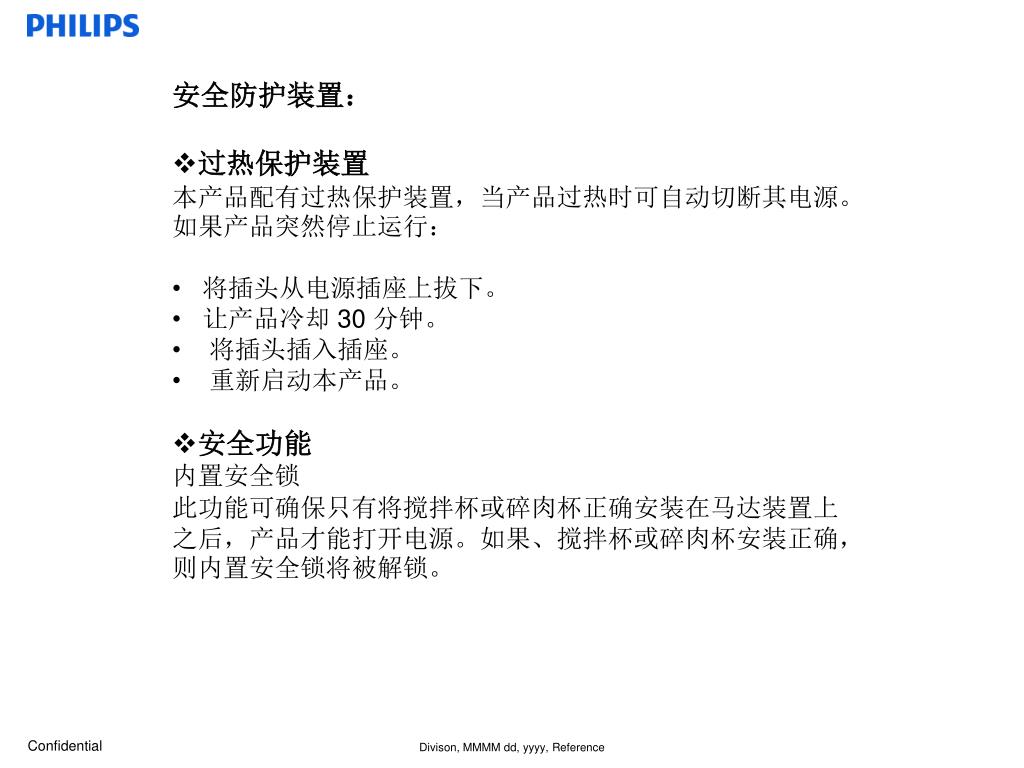

安全防护装置： • 过热保护装置 • 本产品配有过热保护装置，当产品过热时可自动切断其电源。如果产品突然停止运行： • 将插头从电源插座上拔下。 • 让产品冷却 30 分钟。 • 将插头插入插座。 • 重新启动本产品。 • 安全功能 • 内置安全锁 • 此功能可确保只有将搅拌杯或碎肉杯正确安装在马达装置上之后，产品才能打开电源。如果、搅拌杯或碎肉杯安装正确，则内置安全锁将被解锁。

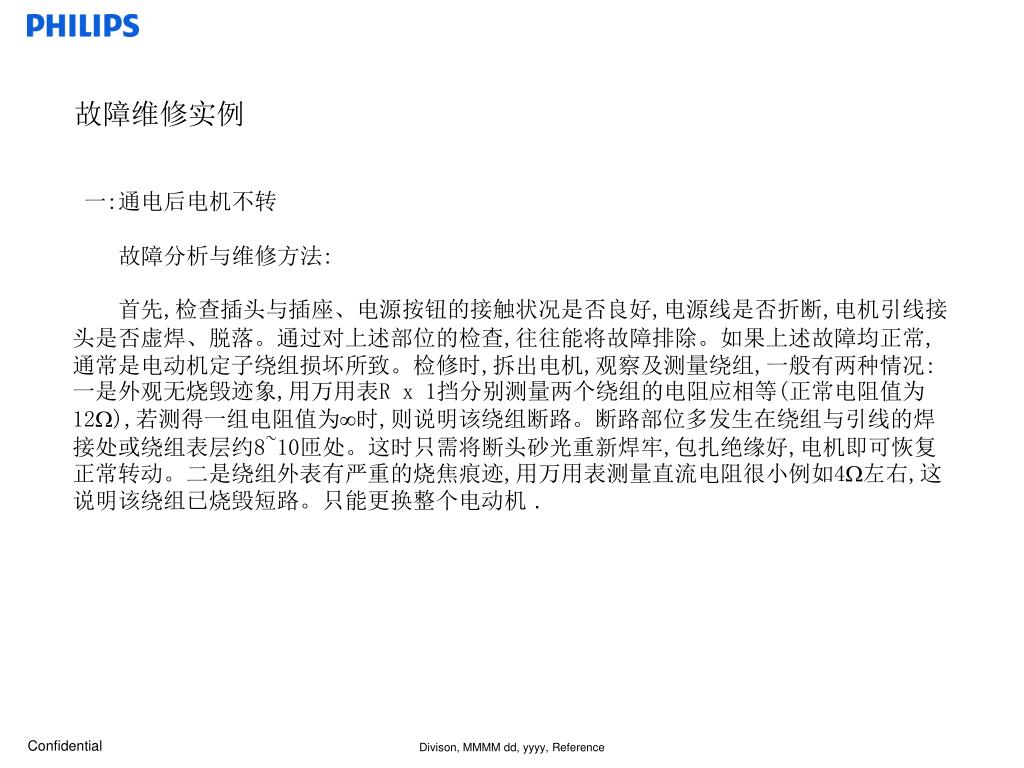

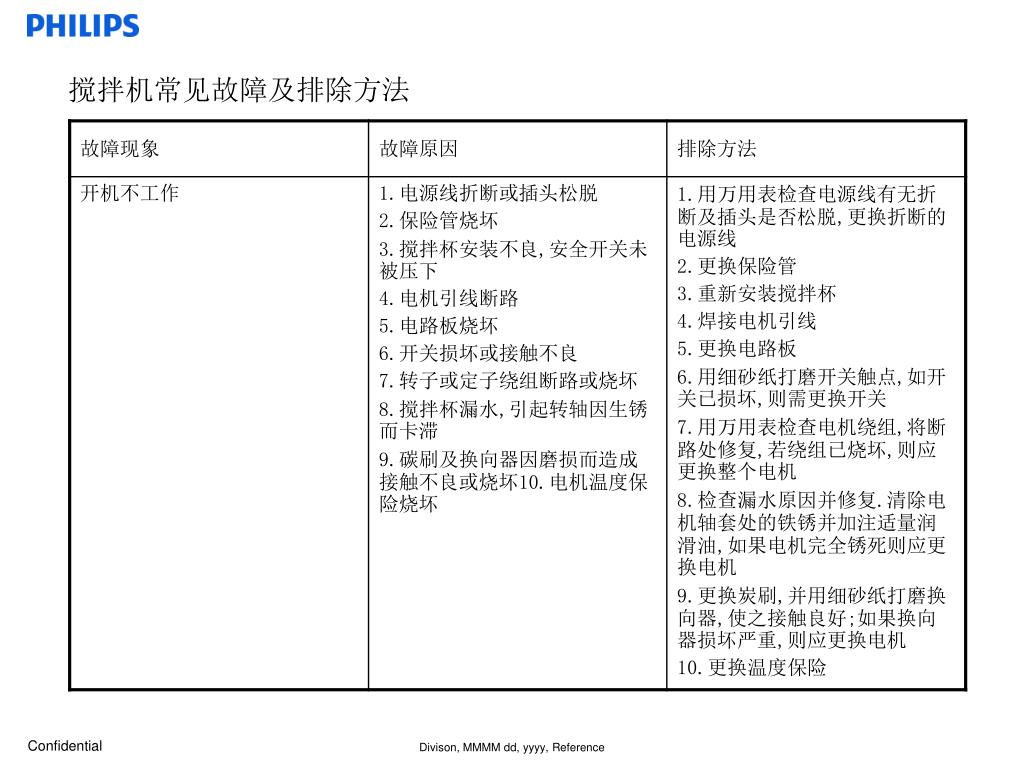

故障维修实例 一:通电后电机不转 故障分析与维修方法: 首先,检查插头与插座、电源按钮的接触状况是否良好,电源线是否折断,电机引线接 头是否虚焊、脱落。通过对上述部位的检查,往往能将故障排除。如果上述故障均正常,通常是电动机定子绕组损坏所致。检修时,拆出电机,观察及测量绕组,一般有两种情况:一是外观无烧毁迹象,用万用表R x 1挡分别测量两个绕组的电阻应相等(正常电阻值为 12),若测得一组电阻值为时,则说明该绕组断路。断路部位多发生在绕组与引线的焊接处或绕组表层约8~10匝处。这时只需将断头砂光重新焊牢,包扎绝缘好,电机即可恢复正常转动。二是绕组外表有严重的烧焦痕迹,用万用表测量直流电阻很小例如4左右,这说明该绕组已烧毁短路。只能更换整个电动机 .

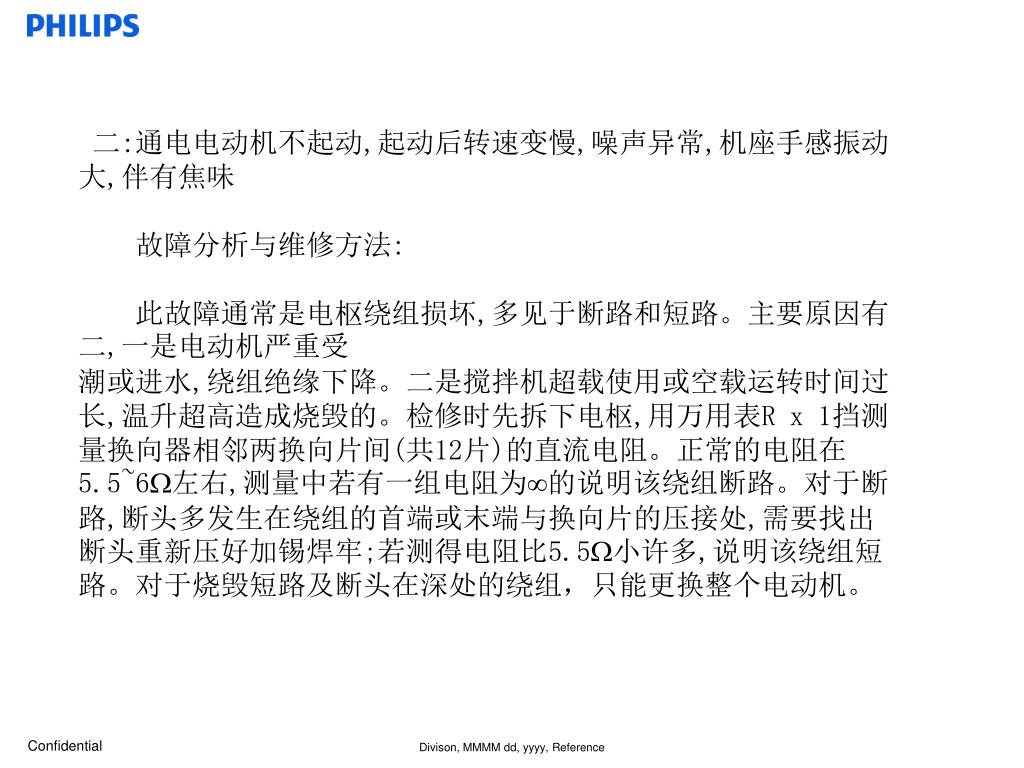

二:通电电动机不起动,起动后转速变慢,噪声异常,机座手感振动大,伴有焦味二:通电电动机不起动,起动后转速变慢,噪声异常,机座手感振动大,伴有焦味 故障分析与维修方法: 此故障通常是电枢绕组损坏,多见于断路和短路。主要原因有二,一是电动机严重受 潮或进水,绕组绝缘下降。二是搅拌机超载使用或空载运转时间过长,温升超高造成烧毁的。检修时先拆下电枢,用万用表R x 1挡测量换向器相邻两换向片间(共12片)的直流电阻。正常的电阻在5.5~6左右,测量中若有一组电阻为的说明该绕组断路。对于断路,断头多发生在绕组的首端或末端与换向片的压接处,需要找出断头重新压好加锡焊牢;若测得电阻比5.5小许多,说明该绕组短路。对于烧毁短路及断头在深处的绕组，只能更换整个电动机。

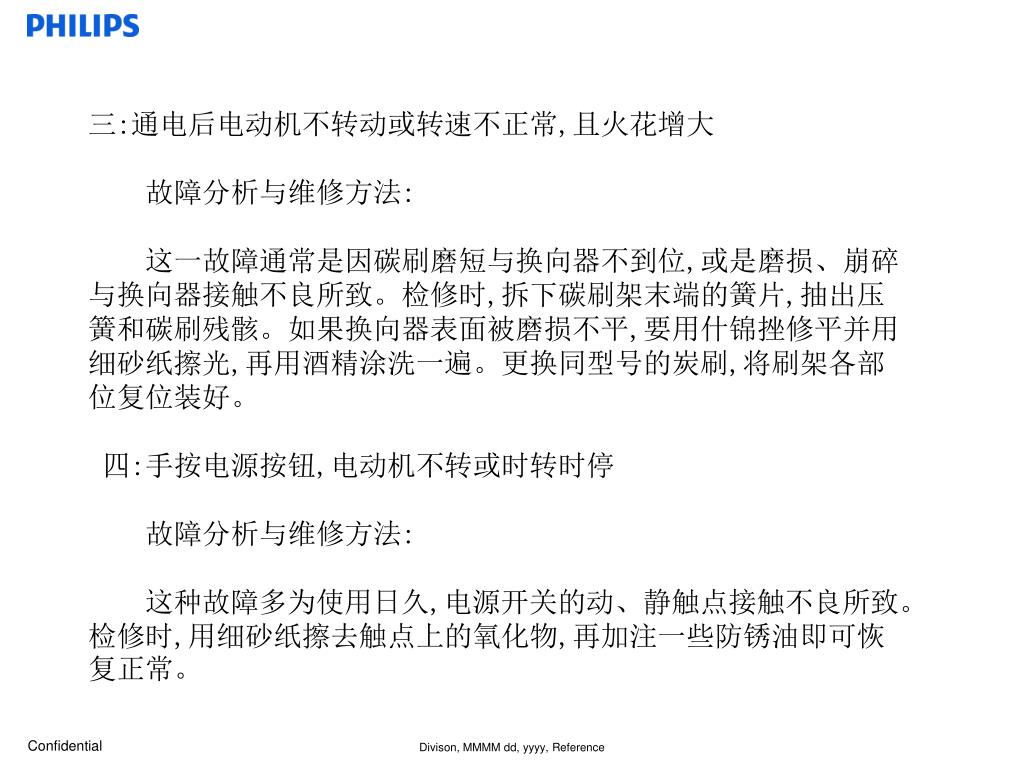

三:通电后电动机不转动或转速不正常,且火花增大三:通电后电动机不转动或转速不正常,且火花增大 故障分析与维修方法: 这一故障通常是因碳刷磨短与换向器不到位,或是磨损、崩碎与换向器接触不良所致。检修时,拆下碳刷架末端的簧片,抽出压簧和碳刷残骸。如果换向器表面被磨损不平,要用什锦挫修平并用细砂纸擦光,再用酒精涂洗一遍。更换同型号的炭刷,将刷架各部位复位装好。 四:手按电源按钮,电动机不转或时转时停 故障分析与维修方法: 这种故障多为使用日久,电源开关的动、静触点接触不良所致。检修时,用细砂纸擦去触点上的氧化物,再加注一些防锈油即可恢复正常。

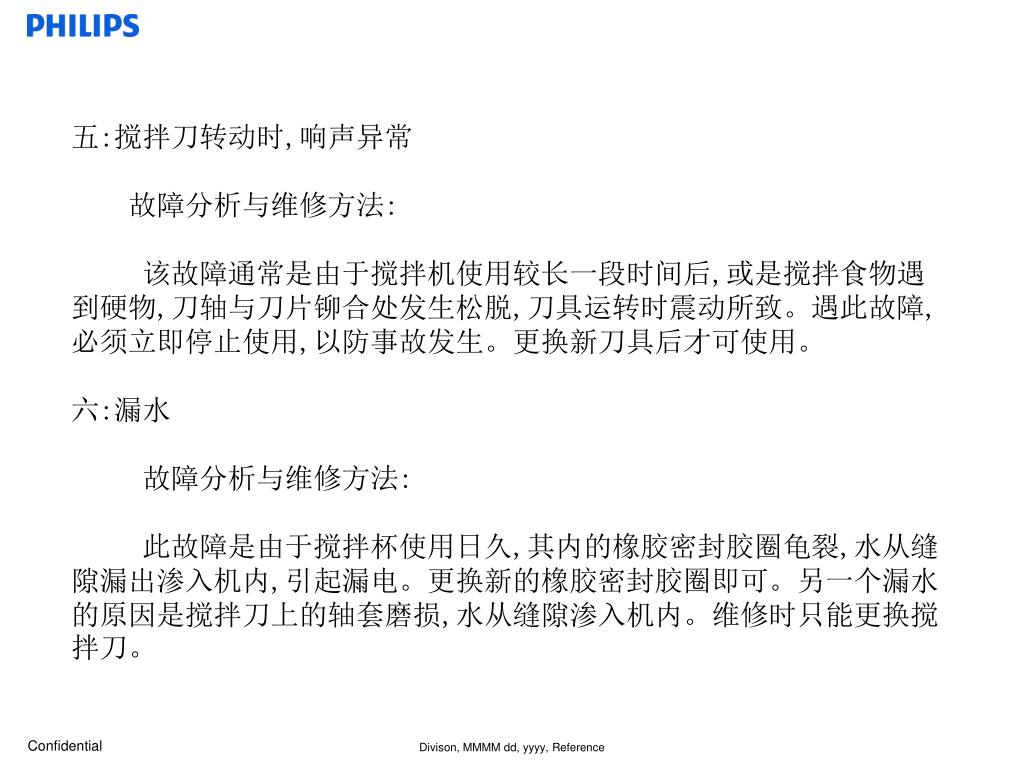

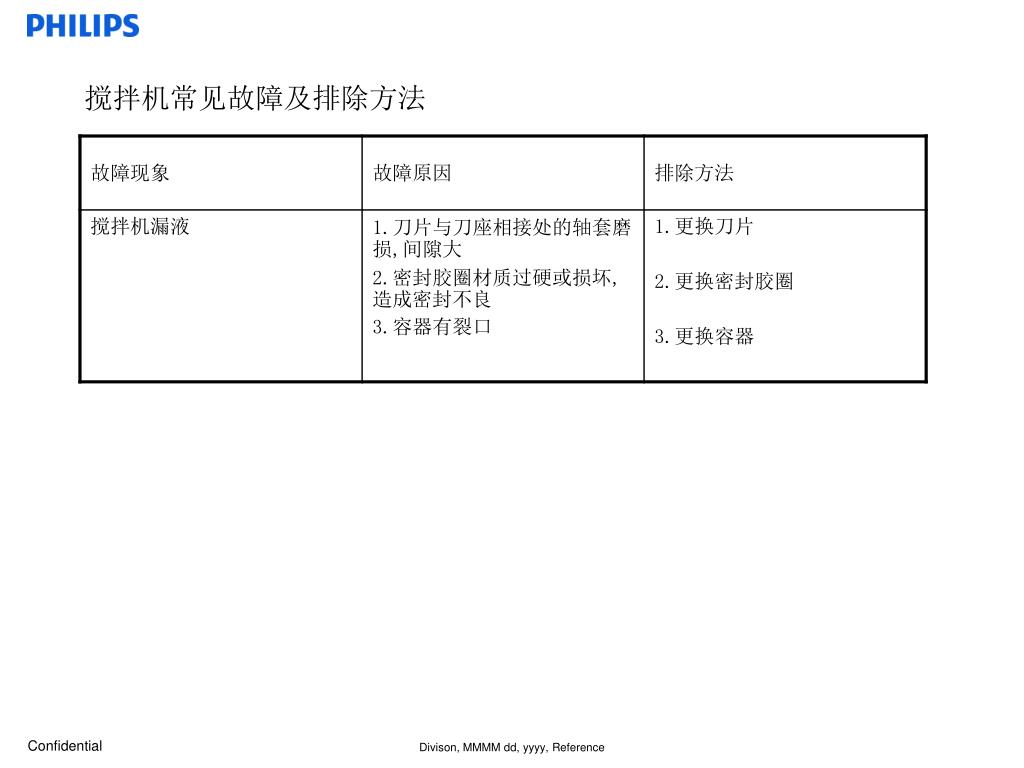

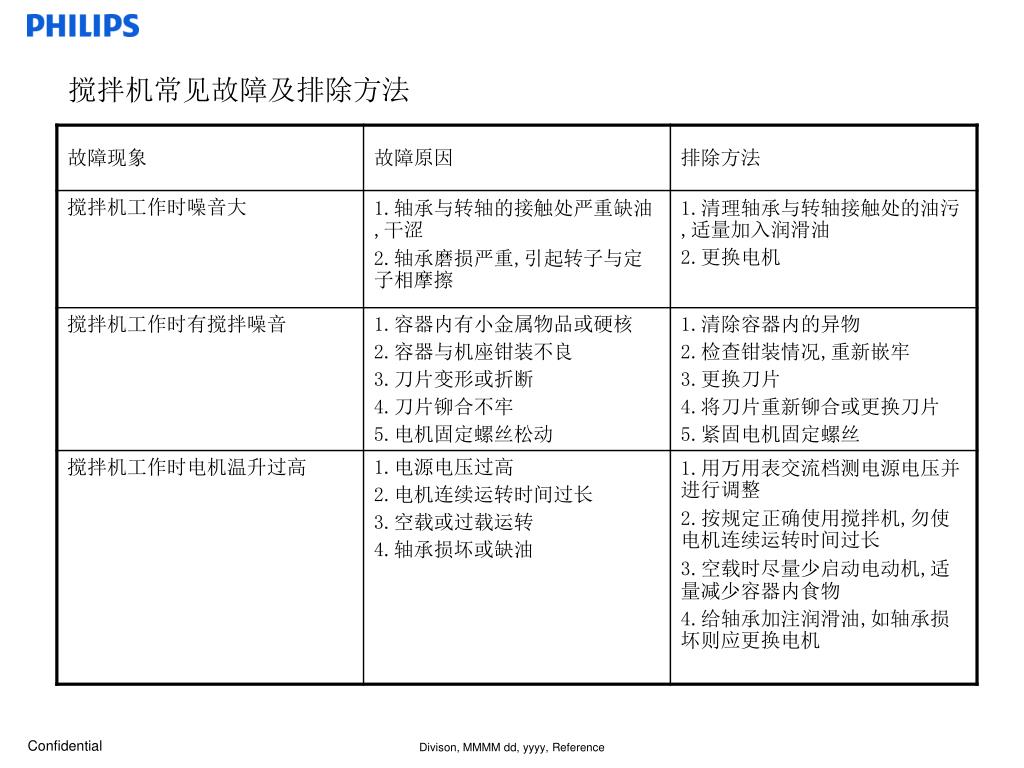

五:搅拌刀转动时,响声异常 故障分析与维修方法: 该故障通常是由于搅拌机使用较长一段时间后,或是搅拌食物遇到硬物,刀轴与刀片铆合处发生松脱,刀具运转时震动所致。遇此故障,必须立即停止使用,以防事故发生。更换新刀具后才可使用。 六:漏水 故障分析与维修方法: 此故障是由于搅拌杯使用日久,其内的橡胶密封胶圈龟裂,水从缝隙漏出渗入机内,引起漏电。更换新的橡胶密封胶圈即可。另一个漏水的原因是搅拌刀上的轴套磨损,水从缝隙渗入机内。维修时只能更换搅拌刀。

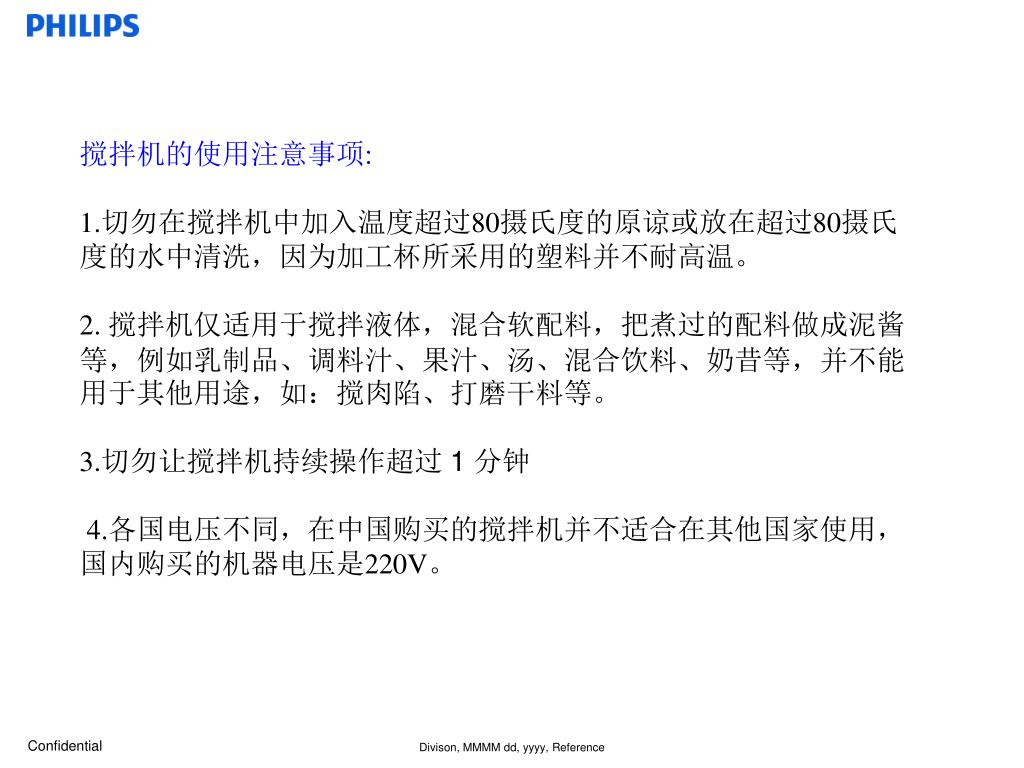

搅拌机的使用注意事项: 1.切勿在搅拌机中加入温度超过80摄氏度的原谅或放在超过80摄氏度的水中清洗，因为加工杯所采用的塑料并不耐高温。 2. 搅拌机仅适用于搅拌液体，混合软配料，把煮过的配料做成泥酱等，例如乳制品、调料汁、果汁、汤、混合饮料、奶昔等，并不能用于其他用途，如：搅肉陷、打磨干料等。 3.切勿让搅拌机持续操作超过 1 分钟 4.各国电压不同，在中国购买的搅拌机并不适合在其他国家使用，国内购买的机器电压是220V。

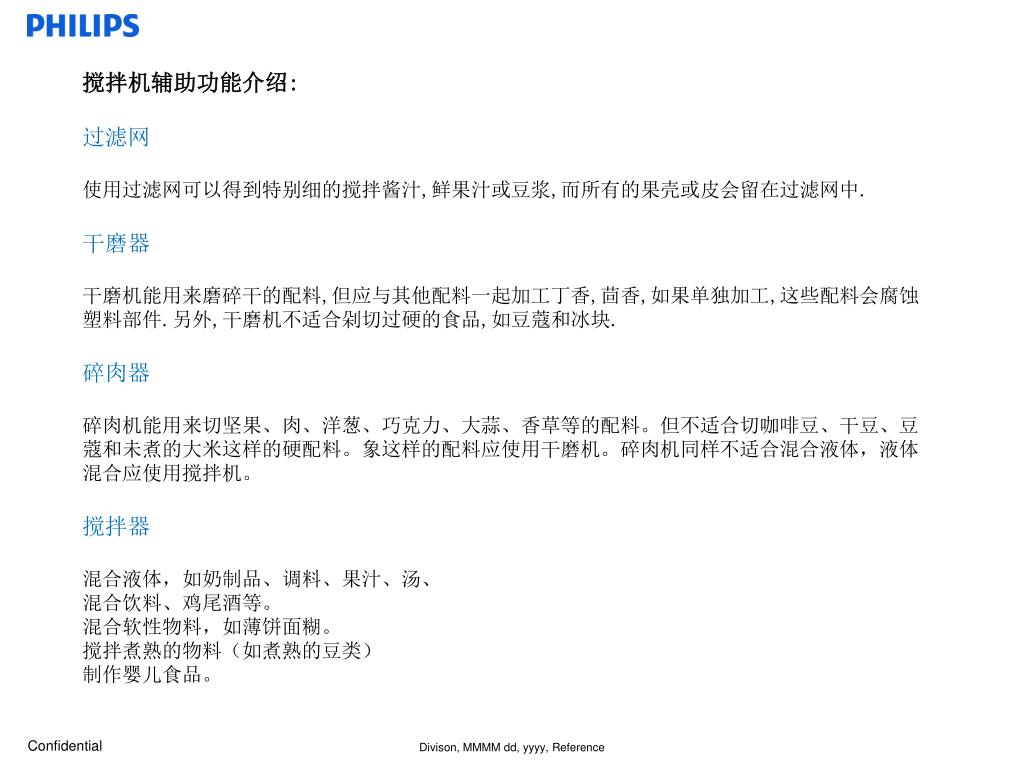

搅拌机辅助功能介绍: 过滤网 使用过滤网可以得到特别细的搅拌酱汁,鲜果汁或豆浆,而所有的果壳或皮会留在过滤网中. 干磨器 干磨机能用来磨碎干的配料,但应与其他配料一起加工丁香,茴香,如果单独加工,这些配料会腐蚀塑料部件.另外,干磨机不适合剁切过硬的食品,如豆蔻和冰块. 碎肉器 碎肉机能用来切坚果、肉、洋葱、巧克力、大蒜、香草等的配料。但不适合切咖啡豆、干豆、豆蔻和未煮的大米这样的硬配料。象这样的配料应使用干磨机。碎肉机同样不适合混合液体，液体混合应使用搅拌机。 搅拌器 混合液体，如奶制品、调料、果汁、汤、 混合饮料、鸡尾酒等。 混合软性物料，如薄饼面糊。 搅拌煮熟的物料（如煮熟的豆类） 制作婴儿食品。

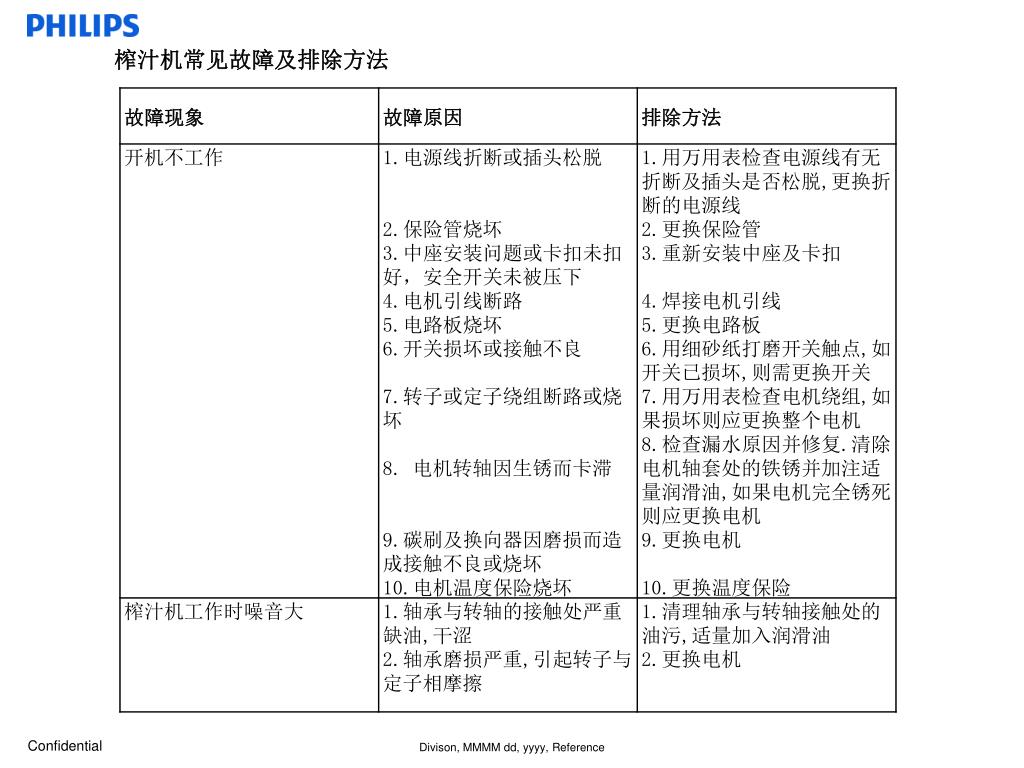

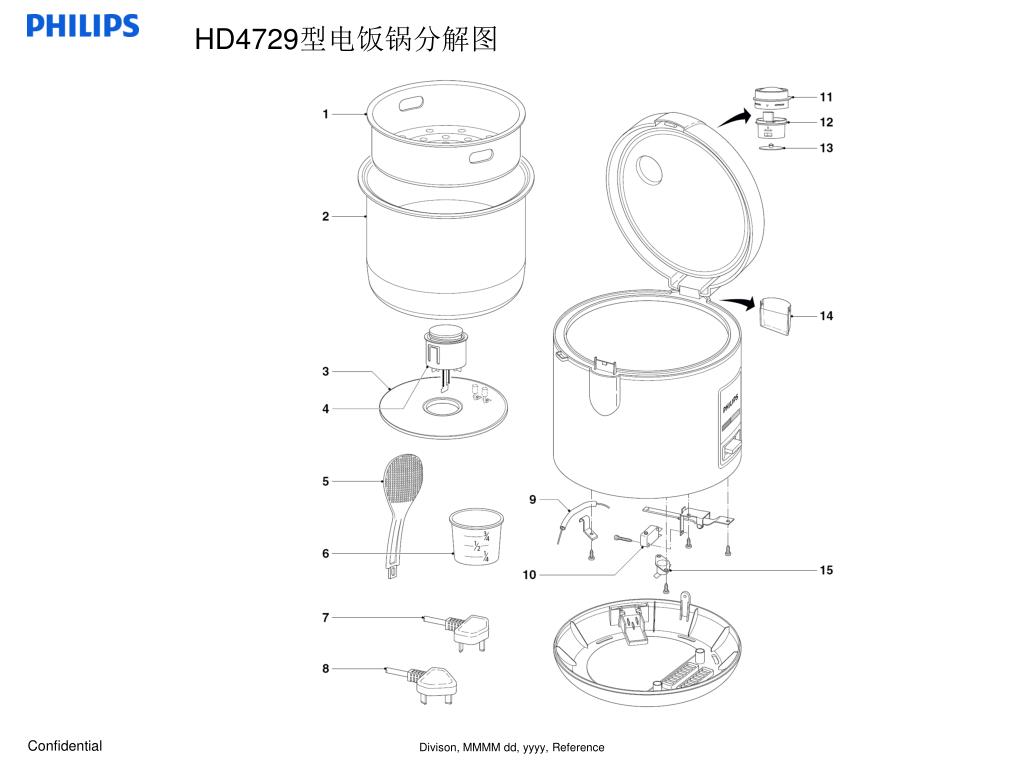

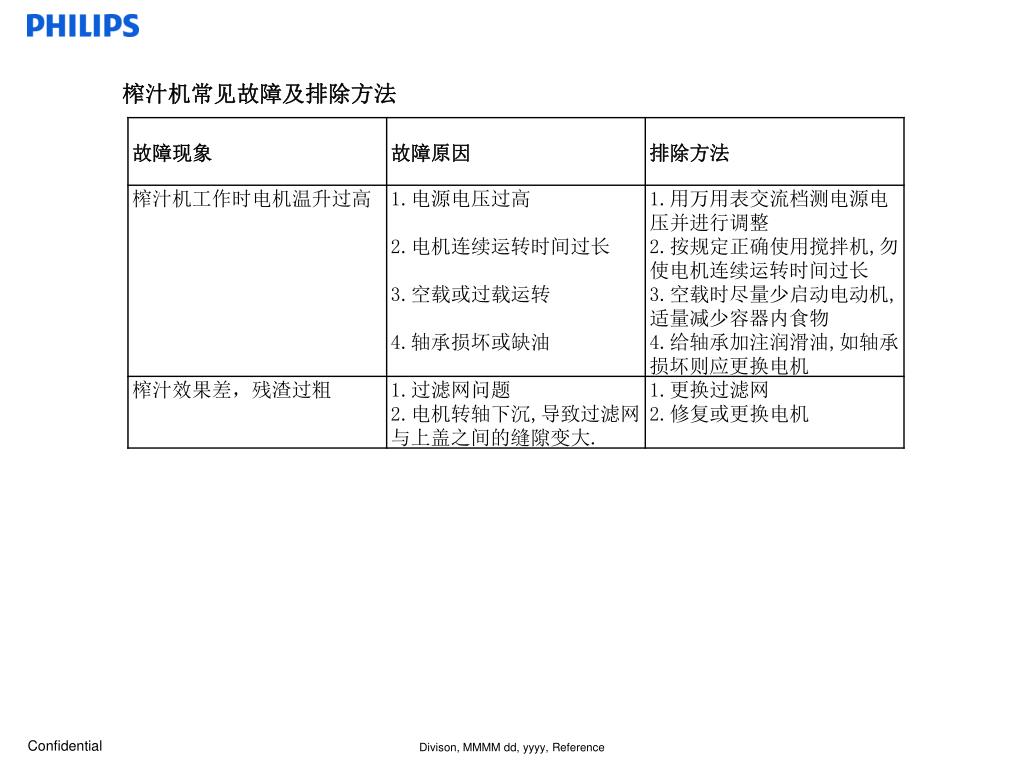

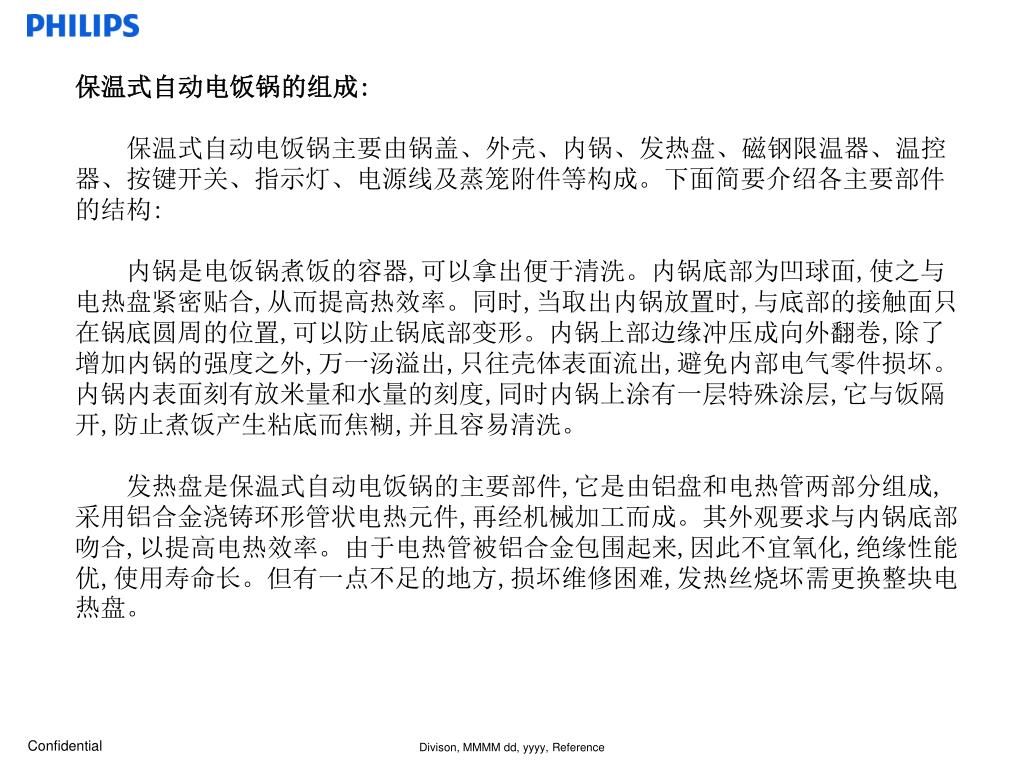

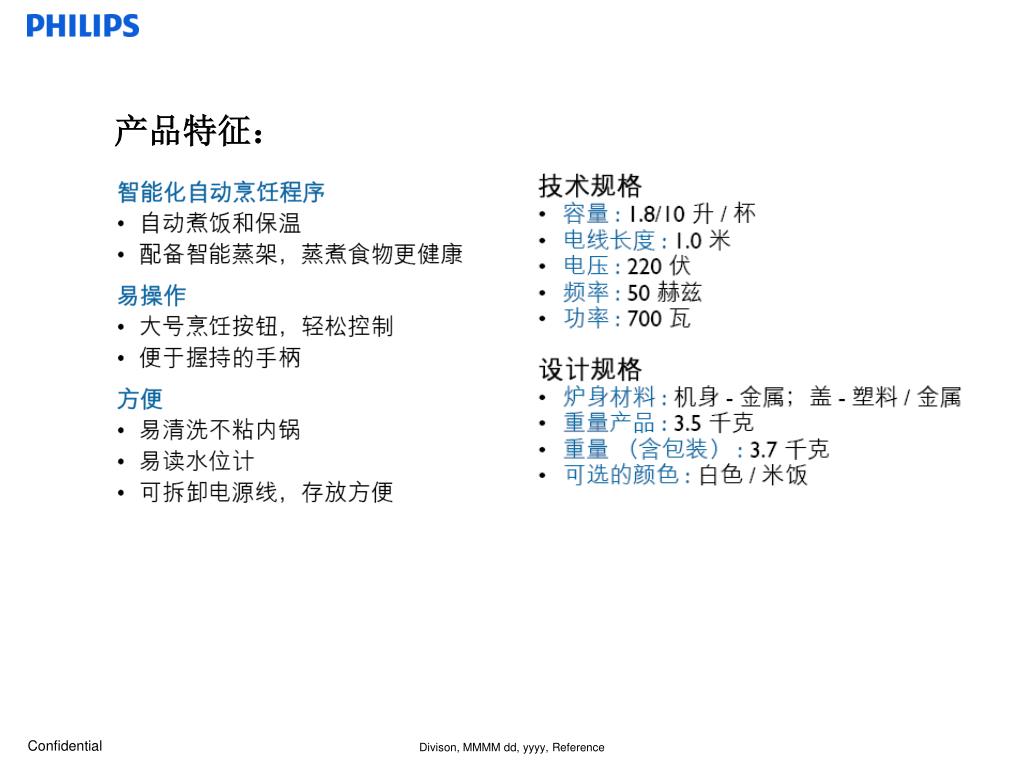

保温式自动电饭锅的组成: 保温式自动电饭锅主要由锅盖、外壳、内锅、发热盘、磁钢限温器、温控器、按键开关、指示灯、电源线及蒸笼附件等构成。下面简要介绍各主要部件的结构: 内锅是电饭锅煮饭的容器,可以拿出便于清洗。内锅底部为凹球面,使之与电热盘紧密贴合,从而提高热效率。同时,当取出内锅放置时,与底部的接触面只在锅底圆周的位置,可以防止锅底部变形。内锅上部边缘冲压成向外翻卷,除了增加内锅的强度之外,万一汤溢出,只往壳体表面流出,避免内部电气零件损坏。内锅内表面刻有放米量和水量的刻度,同时内锅上涂有一层特殊涂层,它与饭隔开,防止煮饭产生粘底而焦糊,并且容易清洗。 发热盘是保温式自动电饭锅的主要部件,它是由铝盘和电热管两部分组成,采用铝合金浇铸环形管状电热元件,再经机械加工而成。其外观要求与内锅底部吻合,以提高电热效率。由于电热管被铝合金包围起来,因此不宜氧化,绝缘性能优,使用寿命长。但有一点不足的地方,损坏维修困难,发热丝烧坏需更换整块电热盘。

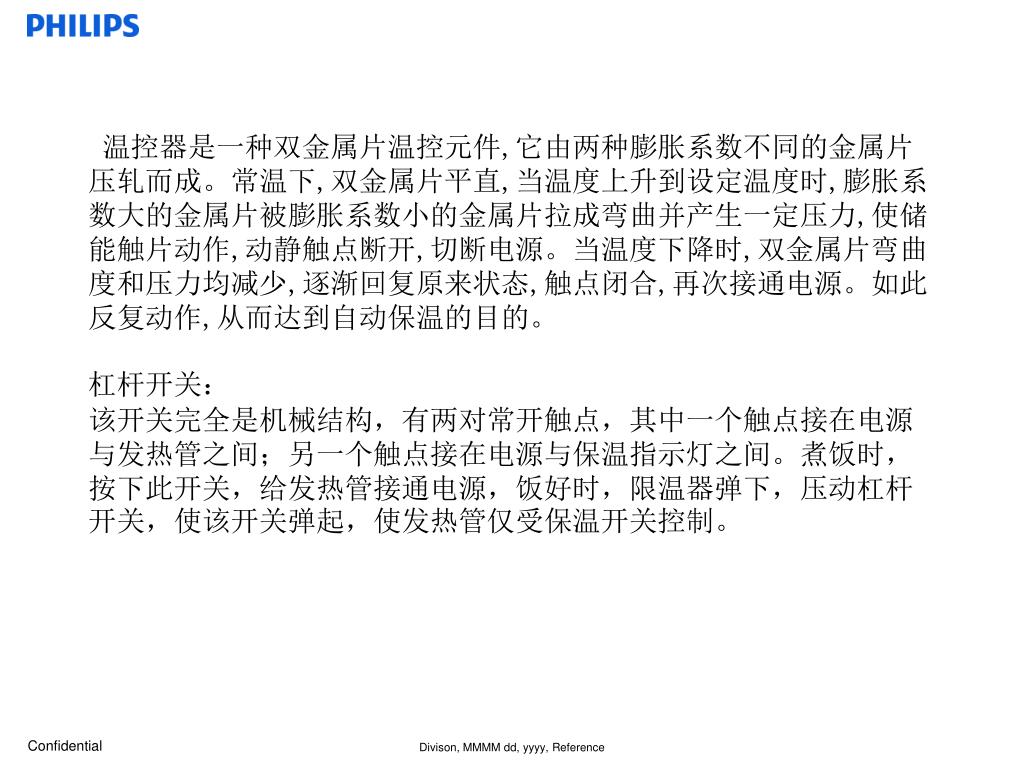

温控器是一种双金属片温控元件,它由两种膨胀系数不同的金属片压轧而成。常温下,双金属片平直,当温度上升到设定温度时,膨胀系数大的金属片被膨胀系数小的金属片拉成弯曲并产生一定压力,使储能触片动作,动静触点断开,切断电源。当温度下降时,双金属片弯曲度和压力均减少,逐渐回复原来状态,触点闭合,再次接通电源。如此反复动作,从而达到自动保温的目的。温控器是一种双金属片温控元件,它由两种膨胀系数不同的金属片压轧而成。常温下,双金属片平直,当温度上升到设定温度时,膨胀系数大的金属片被膨胀系数小的金属片拉成弯曲并产生一定压力,使储能触片动作,动静触点断开,切断电源。当温度下降时,双金属片弯曲度和压力均减少,逐渐回复原来状态,触点闭合,再次接通电源。如此反复动作,从而达到自动保温的目的。 杠杆开关： 该开关完全是机械结构，有两对常开触点，其中一个触点接在电源与发热管之间；另一个触点接在电源与保温指示灯之间。煮饭时，按下此开关，给发热管接通电源，饭好时，限温器弹下，压动杠杆开关，使该开关弹起，使发热管仅受保温开关控制。

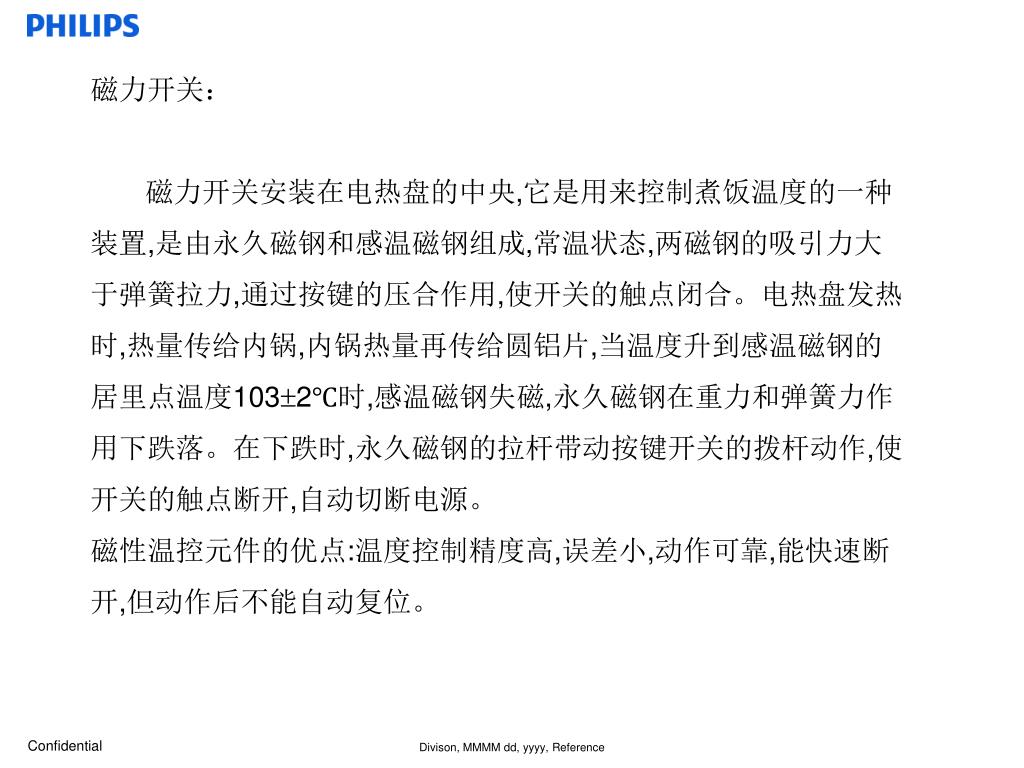

磁力开关： 磁力开关安装在电热盘的中央,它是用来控制煮饭温度的一种装置,是由永久磁钢和感温磁钢组成,常温状态,两磁钢的吸引力大于弹簧拉力,通过按键的压合作用,使开关的触点闭合。电热盘发热时,热量传给内锅,内锅热量再传给圆铝片,当温度升到感温磁钢的居里点温度1032℃时,感温磁钢失磁,永久磁钢在重力和弹簧力作用下跌落。在下跌时,永久磁钢的拉杆带动按键开关的拨杆动作,使开关的触点断开,自动切断电源。 磁性温控元件的优点:温度控制精度高,误差小,动作可靠,能快速断开,但动作后不能自动复位。

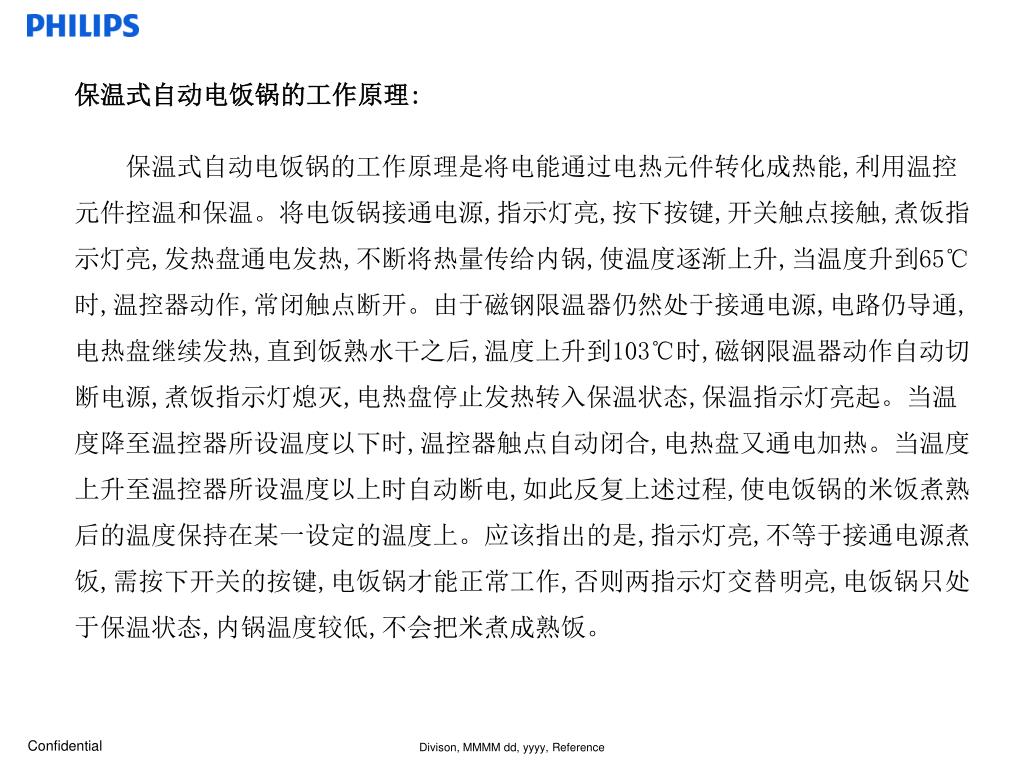

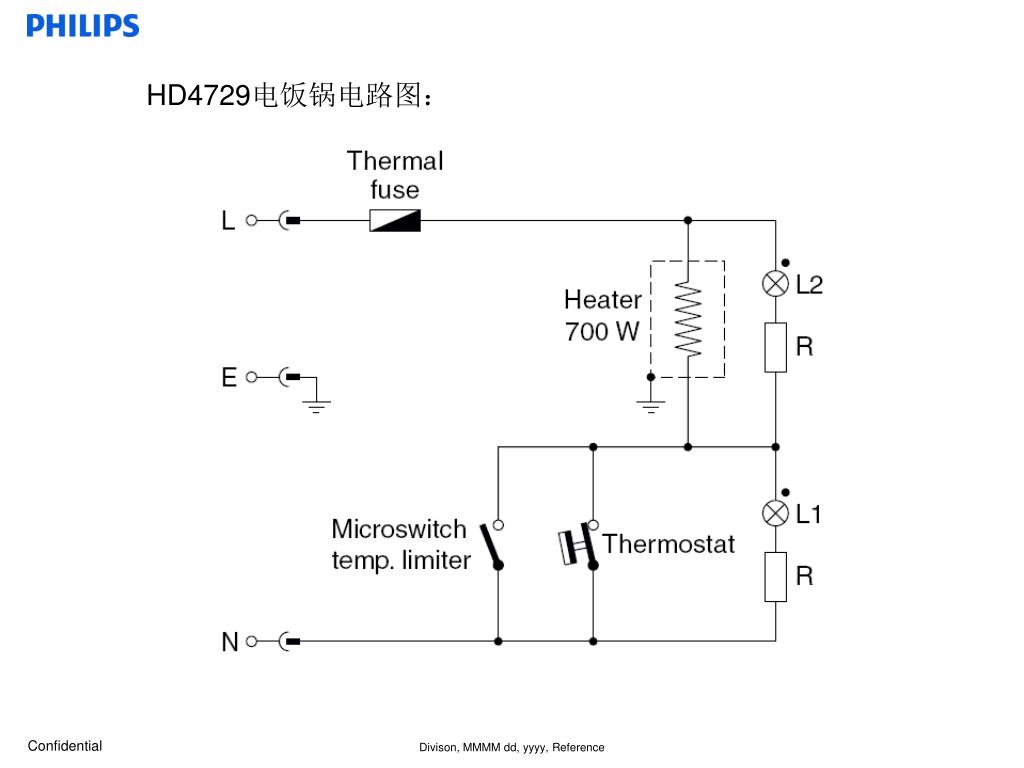

保温式自动电饭锅的工作原理: 保温式自动电饭锅的工作原理是将电能通过电热元件转化成热能,利用温控元件控温和保温。将电饭锅接通电源,指示灯亮,按下按键,开关触点接触,煮饭指示灯亮,发热盘通电发热,不断将热量传给内锅,使温度逐渐上升,当温度升到65℃时,温控器动作,常闭触点断开。由于磁钢限温器仍然处于接通电源,电路仍导通,电热盘继续发热,直到饭熟水干之后,温度上升到103℃时,磁钢限温器动作自动切断电源,煮饭指示灯熄灭,电热盘停止发热转入保温状态,保温指示灯亮起。当温度降至温控器所设温度以下时,温控器触点自动闭合,电热盘又通电加热。当温度上升至温控器所设温度以上时自动断电,如此反复上述过程,使电饭锅的米饭煮熟后的温度保持在某一设定的温度上。应该指出的是,指示灯亮,不等于接通电源煮饭,需按下开关的按键,电饭锅才能正常工作,否则两指示灯交替明亮,电饭锅只处于保温状态,内锅温度较低,不会把米煮成熟饭。

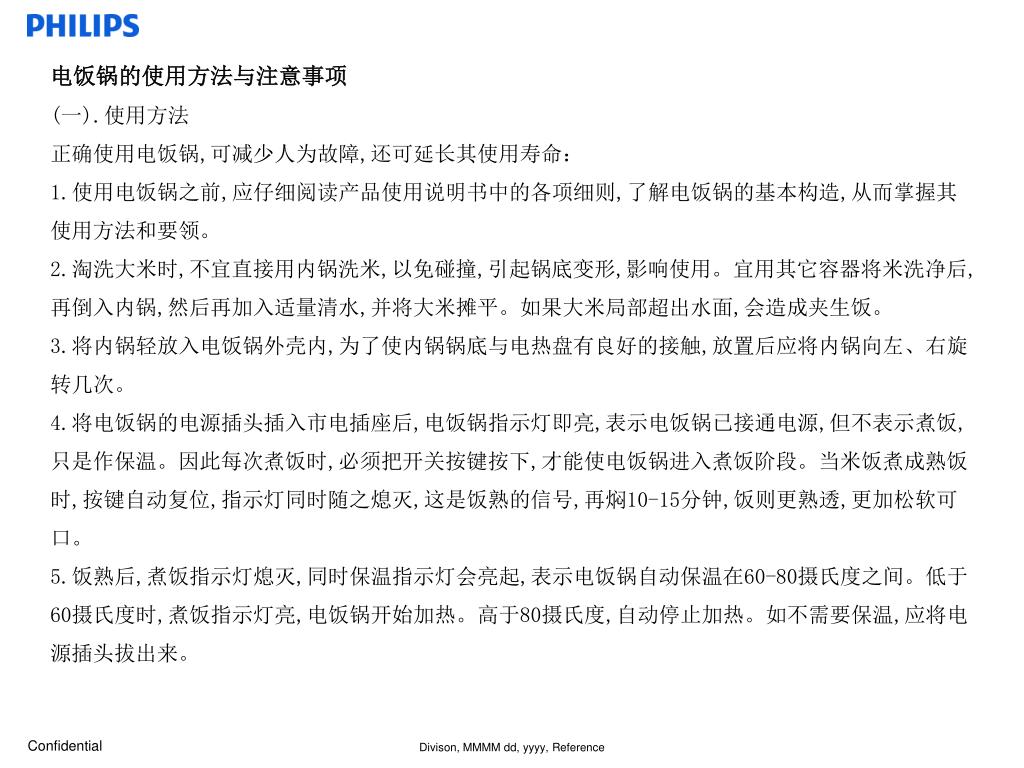

电饭锅的使用方法与注意事项 (一).使用方法 正确使用电饭锅,可减少人为故障,还可延长其使用寿命： 1.使用电饭锅之前,应仔细阅读产品使用说明书中的各项细则,了解电饭锅的基本构造,从而掌握其使用方法和要领。 2.淘洗大米时,不宜直接用内锅洗米,以免碰撞,引起锅底变形,影响使用。宜用其它容器将米洗净后,再倒入内锅,然后再加入适量清水,并将大米摊平。如果大米局部超出水面,会造成夹生饭。 3.将内锅轻放入电饭锅外壳内,为了使内锅锅底与电热盘有良好的接触,放置后应将内锅向左、右旋转几次。 4.将电饭锅的电源插头插入市电插座后,电饭锅指示灯即亮,表示电饭锅已接通电源,但不表示煮饭,只是作保温。因此每次煮饭时,必须把开关按键按下,才能使电饭锅进入煮饭阶段。当米饭煮成熟饭时,按键自动复位,指示灯同时随之熄灭,这是饭熟的信号,再焖10-15分钟,饭则更熟透,更加松软可口。 5.饭熟后,煮饭指示灯熄灭,同时保温指示灯会亮起,表示电饭锅自动保温在60-80摄氏度之间。低于60摄氏度时,煮饭指示灯亮,电饭锅开始加热。高于80摄氏度,自动停止加热。如不需要保温,应将电源插头拔出来。

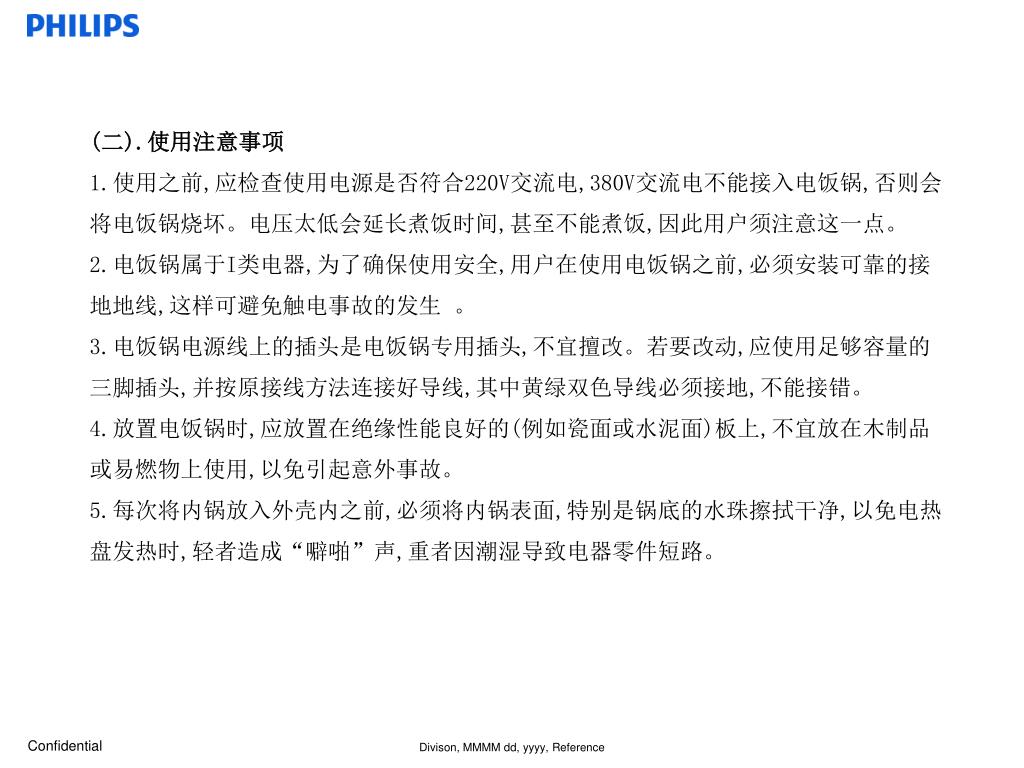

(二).使用注意事项 1.使用之前,应检查使用电源是否符合220V交流电,380V交流电不能接入电饭锅,否则会将电饭锅烧坏。电压太低会延长煮饭时间,甚至不能煮饭,因此用户须注意这一点。 2.电饭锅属于I类电器,为了确保使用安全,用户在使用电饭锅之前,必须安装可靠的接地地线,这样可避免触电事故的发生 。 3.电饭锅电源线上的插头是电饭锅专用插头,不宜擅改。若要改动,应使用足够容量的三脚插头,并按原接线方法连接好导线,其中黄绿双色导线必须接地,不能接错。 4.放置电饭锅时,应放置在绝缘性能良好的(例如瓷面或水泥面)板上,不宜放在木制品或易燃物上使用,以免引起意外事故。 5.每次将内锅放入外壳内之前,必须将内锅表面,特别是锅底的水珠擦拭干净,以免电热盘发热时,轻者造成“噼啪”声,重者因潮湿导致电器零件短路。

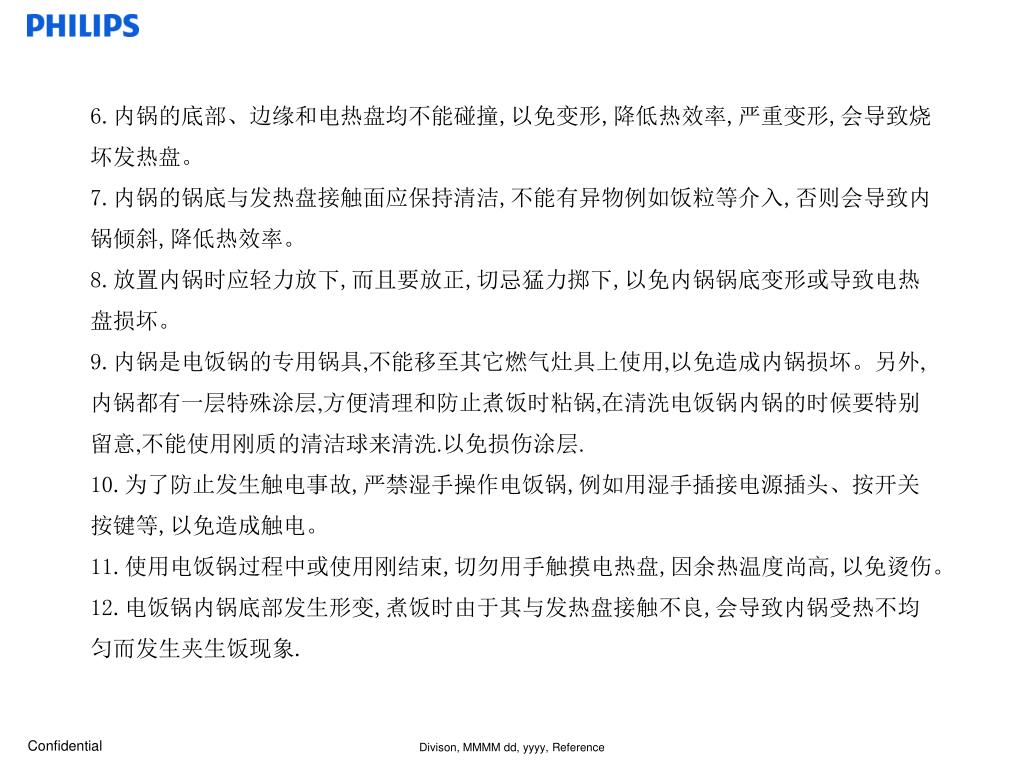

6.内锅的底部、边缘和电热盘均不能碰撞,以免变形,降低热效率,严重变形,会导致烧坏发热盘。6.内锅的底部、边缘和电热盘均不能碰撞,以免变形,降低热效率,严重变形,会导致烧坏发热盘。 7.内锅的锅底与发热盘接触面应保持清洁,不能有异物例如饭粒等介入,否则会导致内锅倾斜,降低热效率。 8.放置内锅时应轻力放下,而且要放正,切忌猛力掷下,以免内锅锅底变形或导致电热盘损坏。 9.内锅是电饭锅的专用锅具,不能移至其它燃气灶具上使用,以免造成内锅损坏。另外,内锅都有一层特殊涂层,方便清理和防止煮饭时粘锅,在清洗电饭锅内锅的时候要特别留意,不能使用刚质的清洁球来清洗.以免损伤涂层. 10.为了防止发生触电事故,严禁湿手操作电饭锅,例如用湿手插接电源插头、按开关按键等,以免造成触电。 11.使用电饭锅过程中或使用刚结束,切勿用手触摸电热盘,因余热温度尚高,以免烫伤。 12.电饭锅内锅底部发生形变,煮饭时由于其与发热盘接触不良,会导致内锅受热不均匀而发生夹生饭现象.

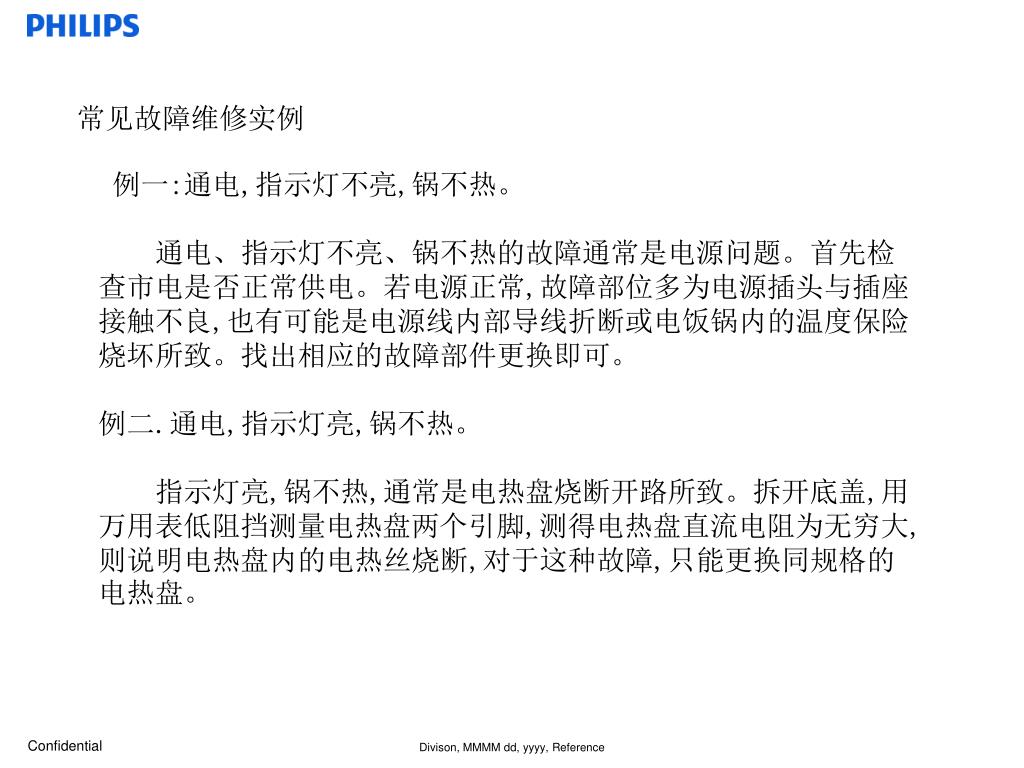

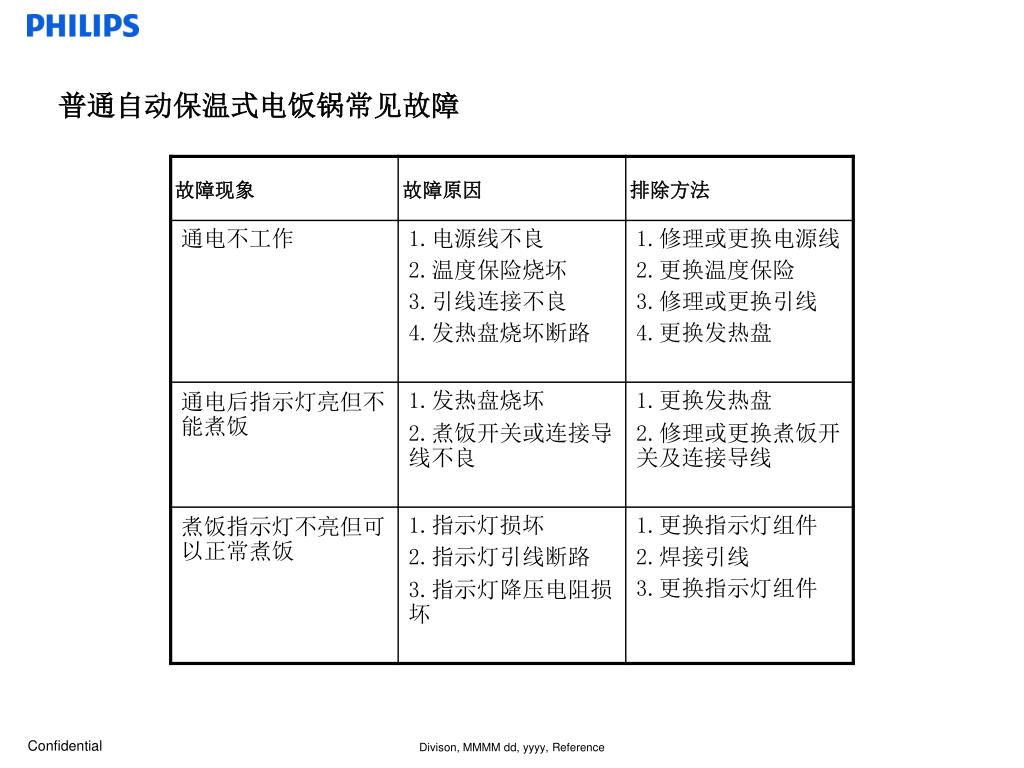

常见故障维修实例 例一:通电,指示灯不亮,锅不热。 通电、指示灯不亮、锅不热的故障通常是电源问题。首先检查市电是否正常供电。若电源正常,故障部位多为电源插头与插座接触不良,也有可能是电源线内部导线折断或电饭锅内的温度保险烧坏所致。找出相应的故障部件更换即可。 例二.通电,指示灯亮,锅不热。 指示灯亮,锅不热,通常是电热盘烧断开路所致。拆开底盖,用万用表低阻挡测量电热盘两个引脚,测得电热盘直流电阻为无穷大,则说明电热盘内的电热丝烧断,对于这种故障,只能更换同规格的电热盘。

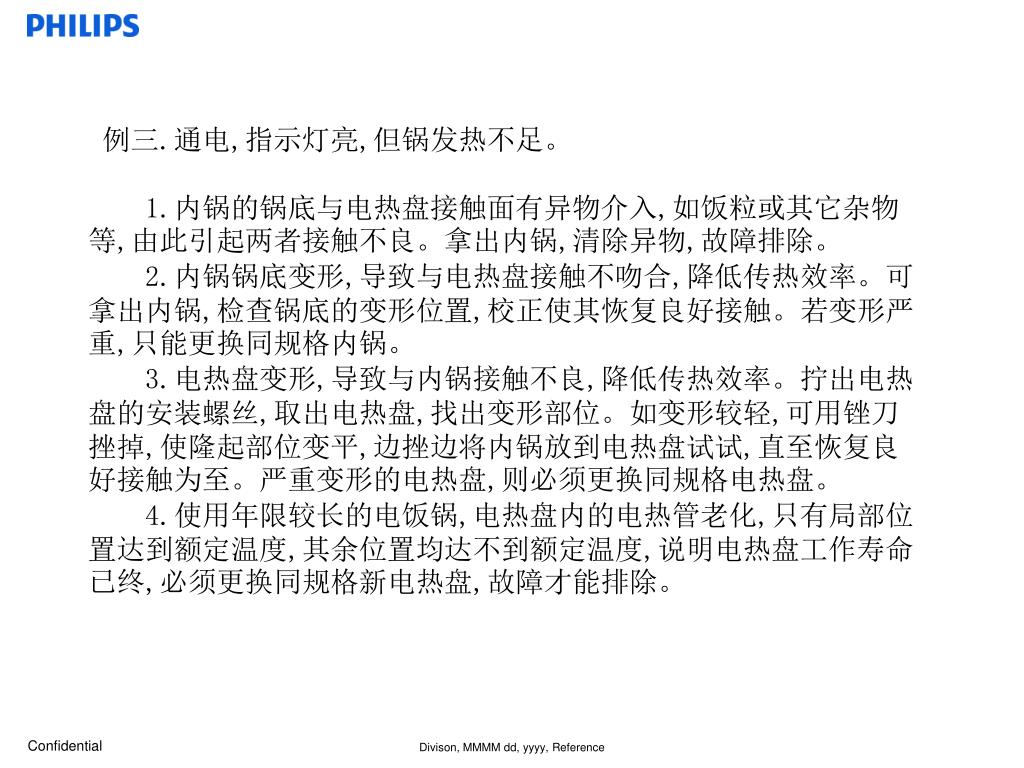

例三.通电,指示灯亮,但锅发热不足。 1.内锅的锅底与电热盘接触面有异物介入,如饭粒或其它杂物等,由此引起两者接触不良。拿出内锅,清除异物,故障排除。 2.内锅锅底变形,导致与电热盘接触不吻合,降低传热效率。可拿出内锅,检查锅底的变形位置,校正使其恢复良好接触。若变形严重,只能更换同规格内锅。 3.电热盘变形,导致与内锅接触不良,降低传热效率。拧出电热盘的安装螺丝,取出电热盘,找出变形部位。如变形较轻,可用锉刀挫掉,使隆起部位变平,边挫边将内锅放到电热盘试试,直至恢复良好接触为至。严重变形的电热盘,则必须更换同规格电热盘。 4.使用年限较长的电饭锅,电热盘内的电热管老化,只有局部位置达到额定温度,其余位置均达不到额定温度,说明电热盘工作寿命已终,必须更换同规格新电热盘,故障才能排除。

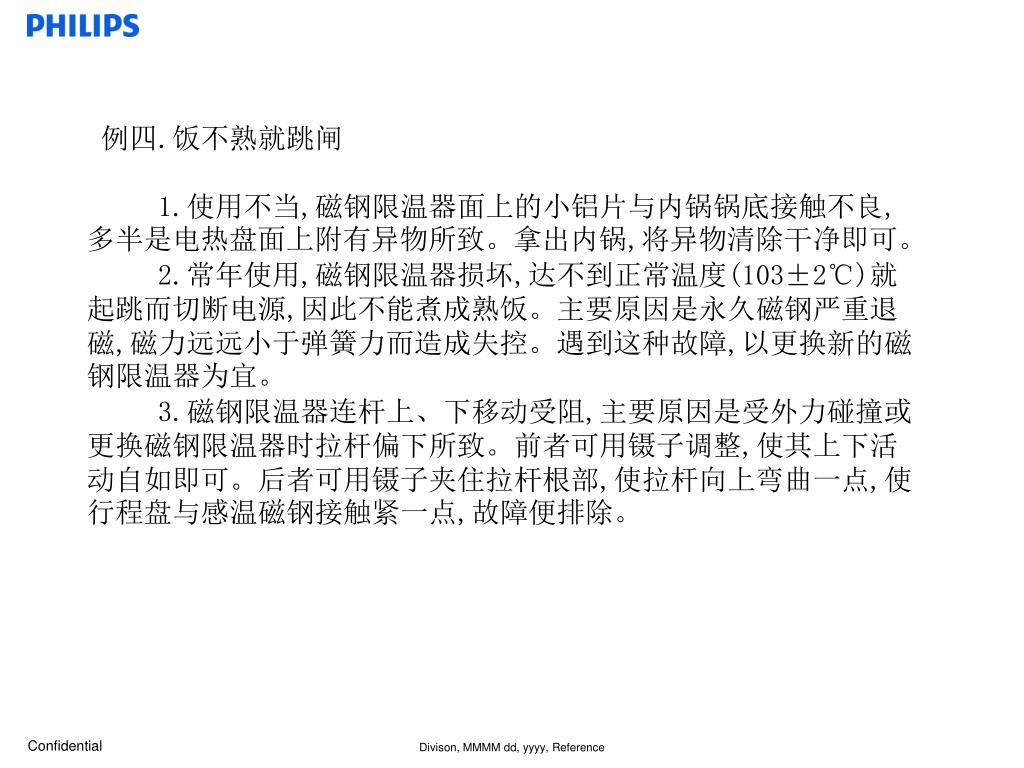

例四.饭不熟就跳闸 1.使用不当,磁钢限温器面上的小铝片与内锅锅底接触不良,多半是电热盘面上附有异物所致。拿出内锅,将异物清除干净即可。 2.常年使用,磁钢限温器损坏,达不到正常温度(103±2℃)就起跳而切断电源,因此不能煮成熟饭。主要原因是永久磁钢严重退磁,磁力远远小于弹簧力而造成失控。遇到这种故障,以更换新的磁钢限温器为宜。 3.磁钢限温器连杆上、下移动受阻,主要原因是受外力碰撞或更换磁钢限温器时拉杆偏下所致。前者可用镊子调整,使其上下活动自如即可。后者可用镊子夹住拉杆根部,使拉杆向上弯曲一点,使行程盘与感温磁钢接触紧一点,故障便排除。

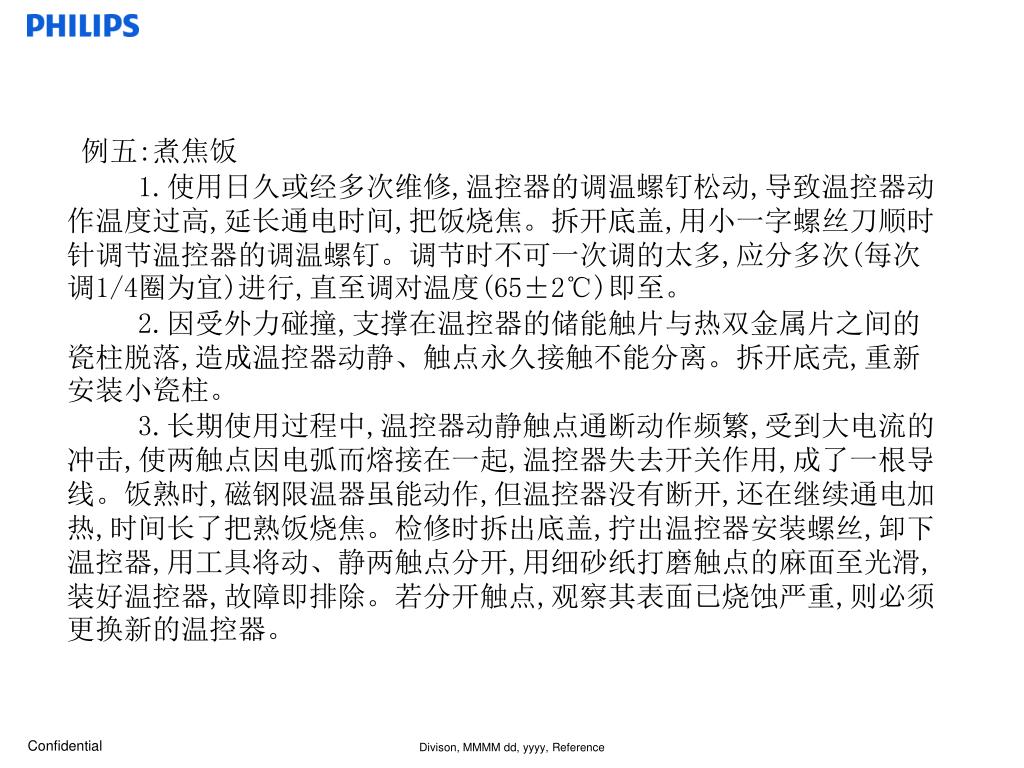

例五:煮焦饭 1.使用日久或经多次维修,温控器的调温螺钉松动,导致温控器动作温度过高,延长通电时间,把饭烧焦。拆开底盖,用小一字螺丝刀顺时针调节温控器的调温螺钉。调节时不可一次调的太多,应分多次(每次调1/4圈为宜)进行,直至调对温度(65±2℃)即至。 2.因受外力碰撞,支撑在温控器的储能触片与热双金属片之间的瓷柱脱落,造成温控器动静、触点永久接触不能分离。拆开底壳,重新安装小瓷柱。 3.长期使用过程中,温控器动静触点通断动作频繁,受到大电流的冲击,使两触点因电弧而熔接在一起,温控器失去开关作用,成了一根导线。饭熟时,磁钢限温器虽能动作,但温控器没有断开,还在继续通电加热,时间长了把熟饭烧焦。检修时拆出底盖,拧出温控器安装螺丝,卸下温控器,用工具将动、静两触点分开,用细砂纸打磨触点的麻面至光滑,装好温控器,故障即排除。若分开触点,观察其表面已烧蚀严重,则必须更换新的温控器。

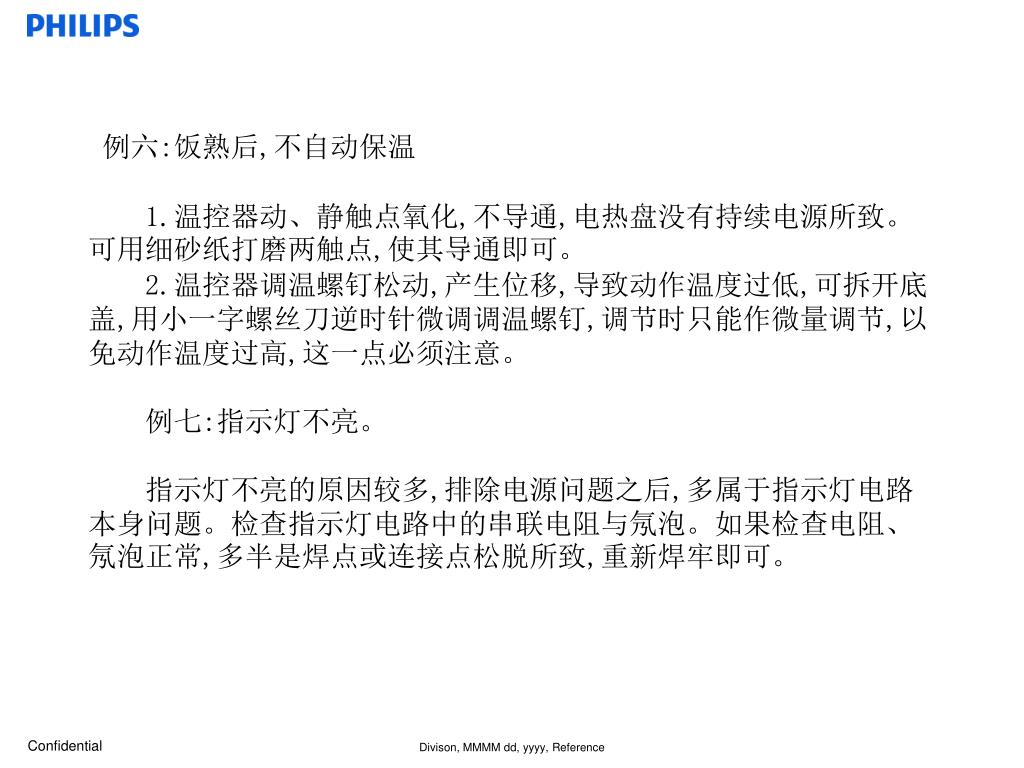

例六:饭熟后,不自动保温 1.温控器动、静触点氧化,不导通,电热盘没有持续电源所致。可用细砂纸打磨两触点,使其导通即可。 2.温控器调温螺钉松动,产生位移,导致动作温度过低,可拆开底盖,用小一字螺丝刀逆时针微调调温螺钉,调节时只能作微量调节,以免动作温度过高,这一点必须注意。 例七:指示灯不亮。 指示灯不亮的原因较多,排除电源问题之后,多属于指示灯电路本身问题。检查指示灯电路中的串联电阻与氖泡。如果检查电阻、氖泡正常,多半是焊点或连接点松脱所致,重新焊牢即可。

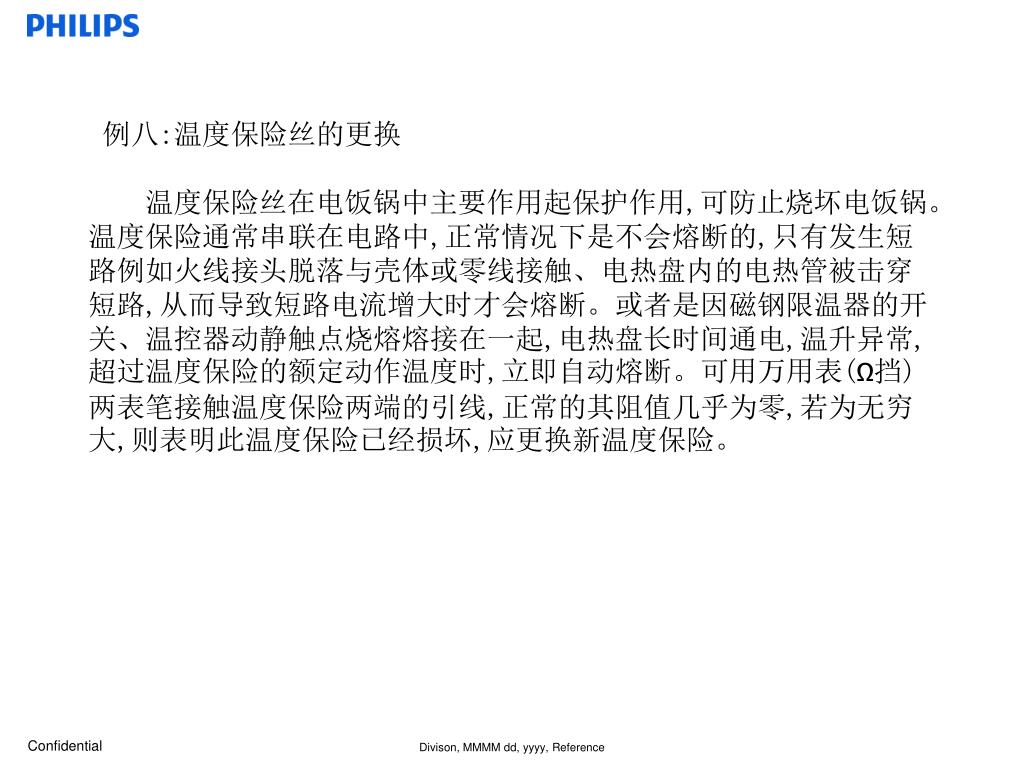

例八:温度保险丝的更换 温度保险丝在电饭锅中主要作用起保护作用,可防止烧坏电饭锅。温度保险通常串联在电路中,正常情况下是不会熔断的,只有发生短路例如火线接头脱落与壳体或零线接触、电热盘内的电热管被击穿短路,从而导致短路电流增大时才会熔断。或者是因磁钢限温器的开关、温控器动静触点烧熔熔接在一起,电热盘长时间通电,温升异常,超过温度保险的额定动作温度时,立即自动熔断。可用万用表(Ω挡)两表笔接触温度保险两端的引线,正常的其阻值几乎为零,若为无穷大,则表明此温度保险已经损坏,应更换新温度保险。
