DISTRIBUIÇÃO FÍSICA. RESUMO DO CAPÍTULO. OBJETIVOS Aproveitar o espaço físico. Definir o fluxo de materiais, equipamentos e pessoas. Diminuir os movimentos de pessoas, materiais, produtos. Definir a distância mínima entre os postos de trabalho. Racionalizar os investimentos em instalações.
E N D
DISTRIBUIÇÃO FÍSICA RESUMO DO CAPÍTULO OBJETIVOS Aproveitar o espaço físico. Definir o fluxo de materiais, equipamentos e pessoas. Diminuir os movimentos de pessoas, materiais, produtos. Definir a distância mínima entre os postos de trabalho. Racionalizar os investimentos em instalações. Incrementar o controle de qualidade e quantidade na produção. Facilitar a supervisão e a coordenação dos trabalhos. Facilitar o processo de crescimento e expansão das áreas. Oferecer segurança aos trabalhadores. Oferecer conforto a todos que circulam por um ambiente. CARACTERÍSTICAS A análise da distribuição física de um ambiente é empregada para oferecer um ambiente melhor para se trabalhar. Ao desenvolver a análise de layout, devemos conhecer todas as normas e padronizações existentes na área e aplicá-las. Um método de verificação de layout, ideal é a aplicação do método dos elos fracos.
OBJETIVOS • Verificar a retenção de conceitos relativos à elaboração e construção de leiautes adequados. • Promover a análise da distribuição física de uma determinada área de trabalho ou de convivência. • Oferecer a oportunidade de sanar dúvidas e adicionar esclarecimentos para promover a retenção de conhecimentos. • Questionar a praticidade e a aplicabilidade do método dos elos. • GRUPO: 5 pessoas • TEMPO: 2 h/a • ARRANJO FÍSICO: sala grande o suficiente para acomodar confortavelmente todos os participantes e que permita montar um grande semicírculo. • PROCESSO: • Após trabalhar em aula expositiva os conceitos referentes ao arranjo físico e a construção de leiautes, proponha uma verificação do processo de aprendizagem. • Distribua a folha de verificação de aprendizagem. • Solicite que desenvolvam a análise do caso proposto, em 60 minutos. • Uma vez esgotado o tempo, peça que verbalizem as respostas. • Se possível, mantenha visíveis as soluções propostas. • Resuma os trabalhos e esclareça as eventuais dúvidas. APLICAÇÃO

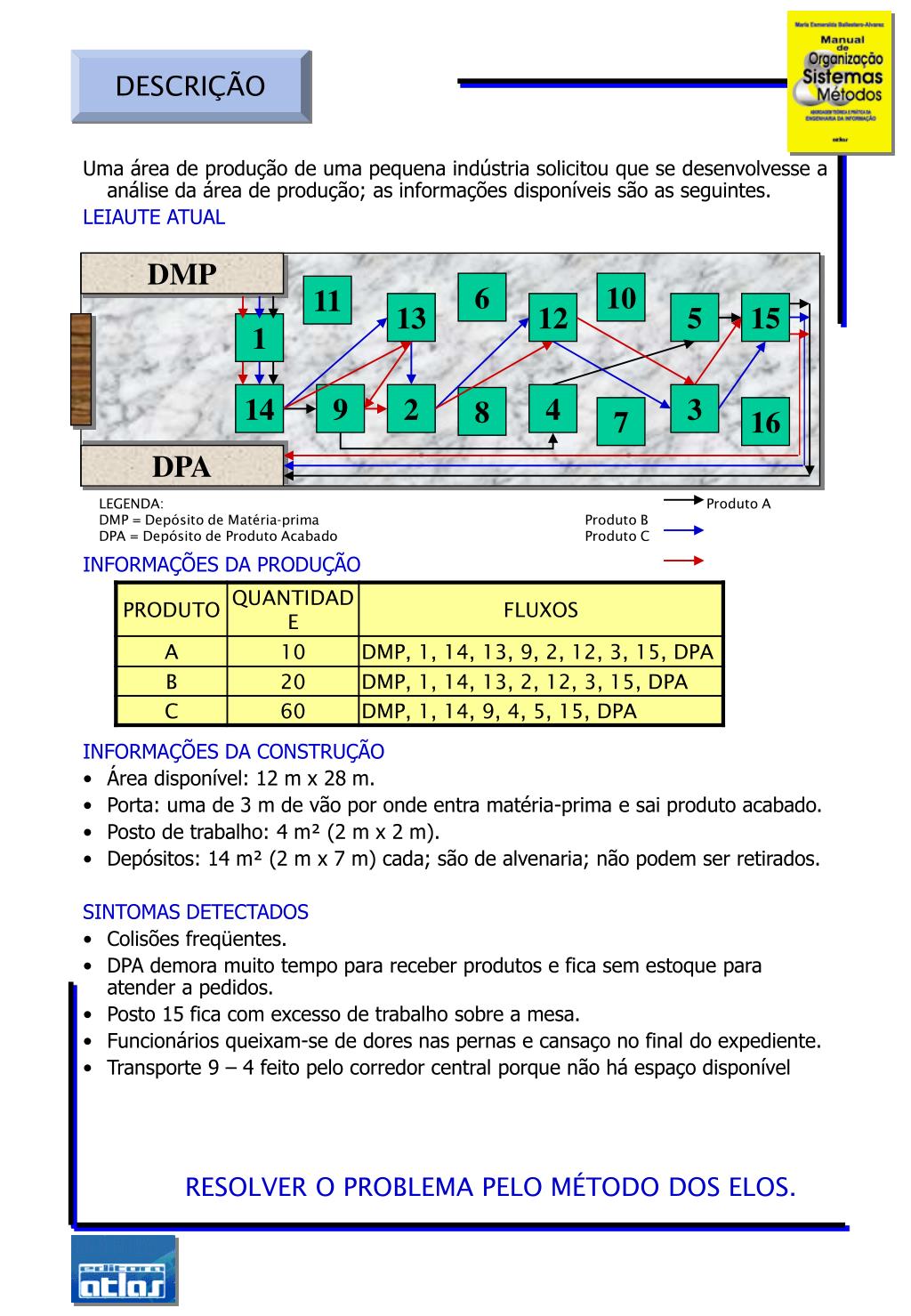

DMP 6 10 11 13 12 5 15 1 14 9 2 4 3 8 7 16 DPA LEGENDA: Produto A DMP = Depósito de Matéria-prima Produto B DPA = Depósito de Produto Acabado Produto C DESCRIÇÃO Uma área de produção de uma pequena indústria solicitou que se desenvolvesse a análise da área de produção; as informações disponíveis são as seguintes. LEIAUTE ATUAL INFORMAÇÕES DA PRODUÇÃO INFORMAÇÕES DA CONSTRUÇÃO • Área disponível: 12 m x 28 m. • Porta: uma de 3 m de vão por onde entra matéria-prima e sai produto acabado. • Posto de trabalho: 4 m² (2 m x 2 m). • Depósitos: 14 m² (2 m x 7 m) cada; são de alvenaria; não podem ser retirados. SINTOMAS DETECTADOS • Colisões freqüentes. • DPA demora muito tempo para receber produtos e fica sem estoque para atender a pedidos. • Posto 15 fica com excesso de trabalho sobre a mesa. • Funcionários queixam-se de dores nas pernas e cansaço no final do expediente. • Transporte 9 – 4 feito pelo corredor central porque não há espaço disponível RESOLVER O PROBLEMA PELO MÉTODO DOS ELOS.
SOLUÇÃO • ANÁLISE DAS SOLICITAÇÕES • Postos mais solicitados: DMP, DPA, 1, 14, 15 = 90. • Segundo lugar: 9 = 70. • Terceiro lugar: 4, 5 = 60. • Último lugar: 2, 3, 12, 13 = 30 • Sem solicitação: 6, 7, 8, 10, 11, 16 (não usados na produção). 2. ANÁLISE DE FREQÜÊNCIAS • Elos mais freqüentes: • DMP – 1; 1 – 14; 15 – DPA = 90. • Segundo lugar: • 14 – 9; 9 – 4; 4 – 5; 5 – 15 = 60. • Terceiro lugar: • 14 – 13; 2 – 12; 12 – 3; 3 – 15 = 30. • Quarto lugar: • 13 – 2 = 20. • Último lugar: • 13 – 9; 9 – 2 = 10. fr. Total = 670 Elos fracos 67 = 10%
28 m DMP 2 m 10 10 10 7 m 20 1 14 13 20 20 6 7 60 60 10 60 20 9 10 2 8 10 12 m 3 m 60 20 10 60 5 4 12 11 16 60 10 10 10 15 3 20 20 20 DPA 60 escala 1:200 LEGENDA: Produto A DMP = Depósito de Matéria-prima Produto B DPA = Depósito de Produto Acabado Produto C SOLUÇÃO 3. LEIAUTE ALTERNATIVO 4. ANÁLISE DAS FREQÜÊNCIAS SÍNTESE total de elos fracos = 40 40 < 67 solução adequada

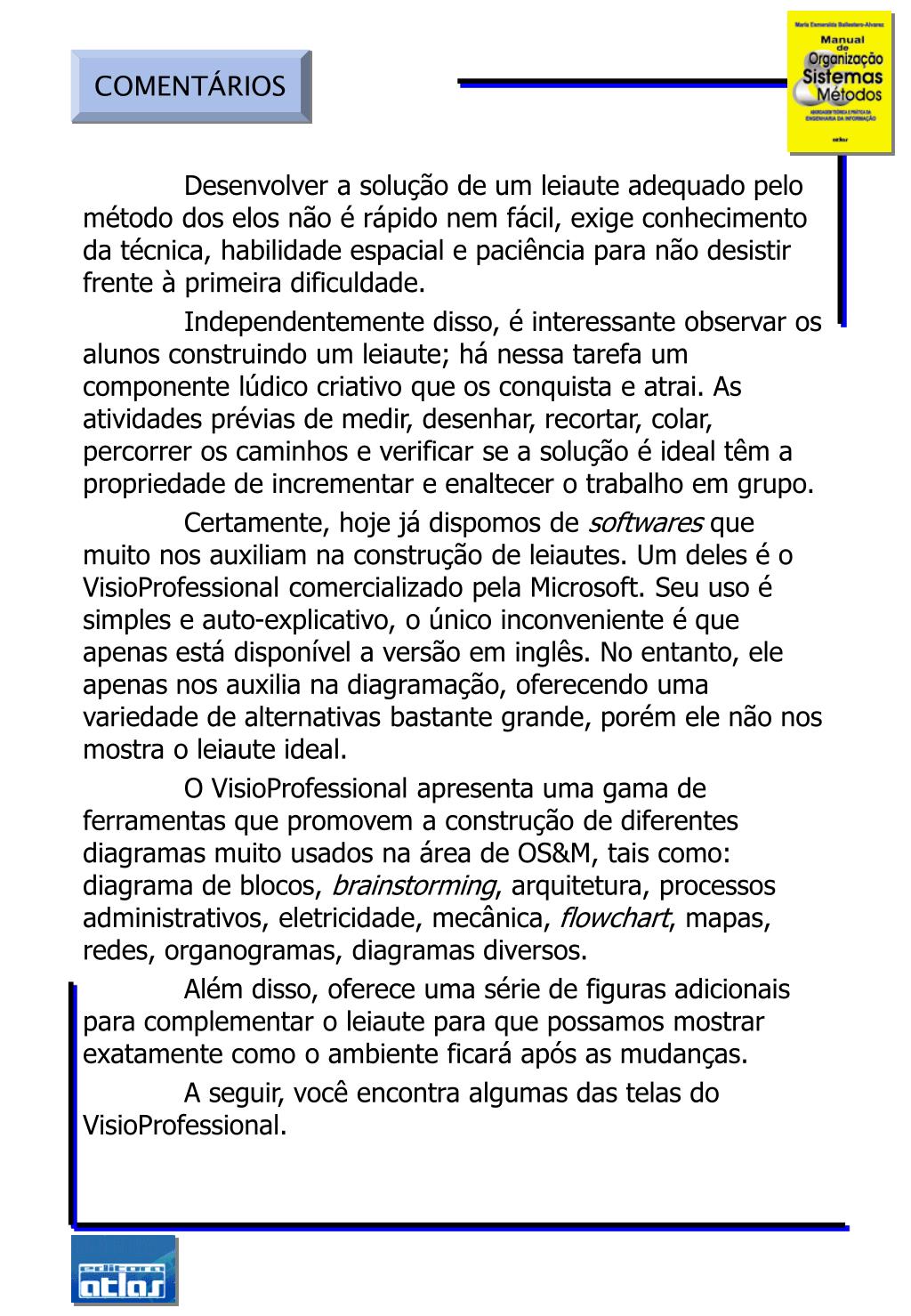

COMENTÁRIOS Desenvolver a solução de um leiaute adequado pelo método dos elos não é rápido nem fácil, exige conhecimento da técnica, habilidade espacial e paciência para não desistir frente à primeira dificuldade. Independentemente disso, é interessante observar os alunos construindo um leiaute; há nessa tarefa um componente lúdico criativo que os conquista e atrai. As atividades prévias de medir, desenhar, recortar, colar, percorrer os caminhos e verificar se a solução é ideal têm a propriedade de incrementar e enaltecer o trabalho em grupo. Certamente, hoje já dispomos de softwares que muito nos auxiliam na construção de leiautes. Um deles é o VisioProfessional comercializado pela Microsoft. Seu uso é simples e auto-explicativo, o único inconveniente é que apenas está disponível a versão em inglês. No entanto, ele apenas nos auxilia na diagramação, oferecendo uma variedade de alternativas bastante grande, porém ele não nos mostra o leiaute ideal. O VisioProfessional apresenta uma gama de ferramentas que promovem a construção de diferentes diagramas muito usados na área de OS&M, tais como: diagrama de blocos, brainstorming, arquitetura, processos administrativos, eletricidade, mecânica, flowchart, mapas, redes, organogramas, diagramas diversos. Além disso, oferece uma série de figuras adicionais para complementar o leiaute para que possamos mostrar exatamente como o ambiente ficará após as mudanças. A seguir, você encontra algumas das telas do VisioProfessional.
COMENTÁRIOS Tela principal de seleção de diagramas. Leiaute de um escritório em VisioProfessional.
