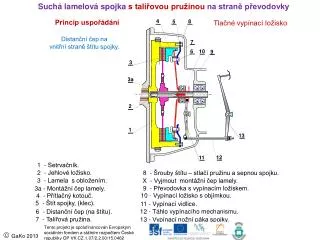

Suchá lamelová spojka s talířovou pružinou na straně převodovky. 9. 8. 4. Princip uspořádání. Tlačné vypínací ložisko. 5. Distanční čep na vnitřní straně štítu spojky. 7. 6. 10. 3. 3a. 2. 1. 12. 11. 13. 1 - Setrvačník. 2 - Jehlové ložisko.
