Guía de Ayuda y Diagnóstico

1. Guía de Ayuda y Diagnóstico TSX Premium – Mensajeria cliente Modbus TCP/IP Centro de Competencia Técnica

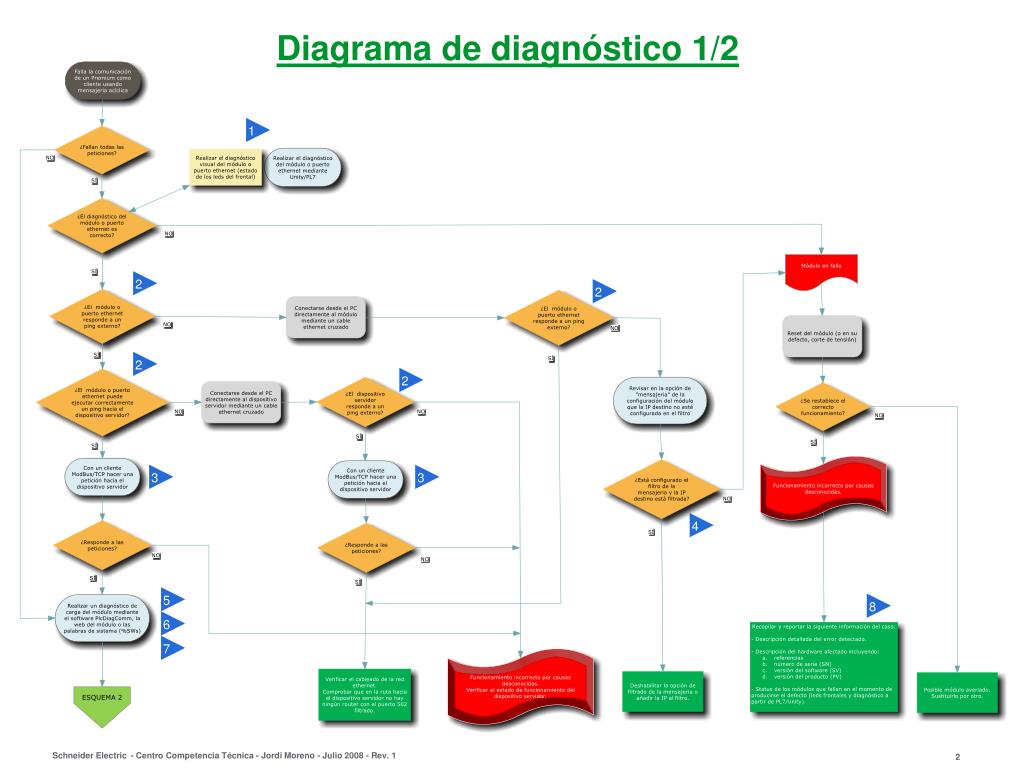

2. 1 5 6 7 4 2 3 2 3 2 2 8 Diagrama de diagnóstico 1/2

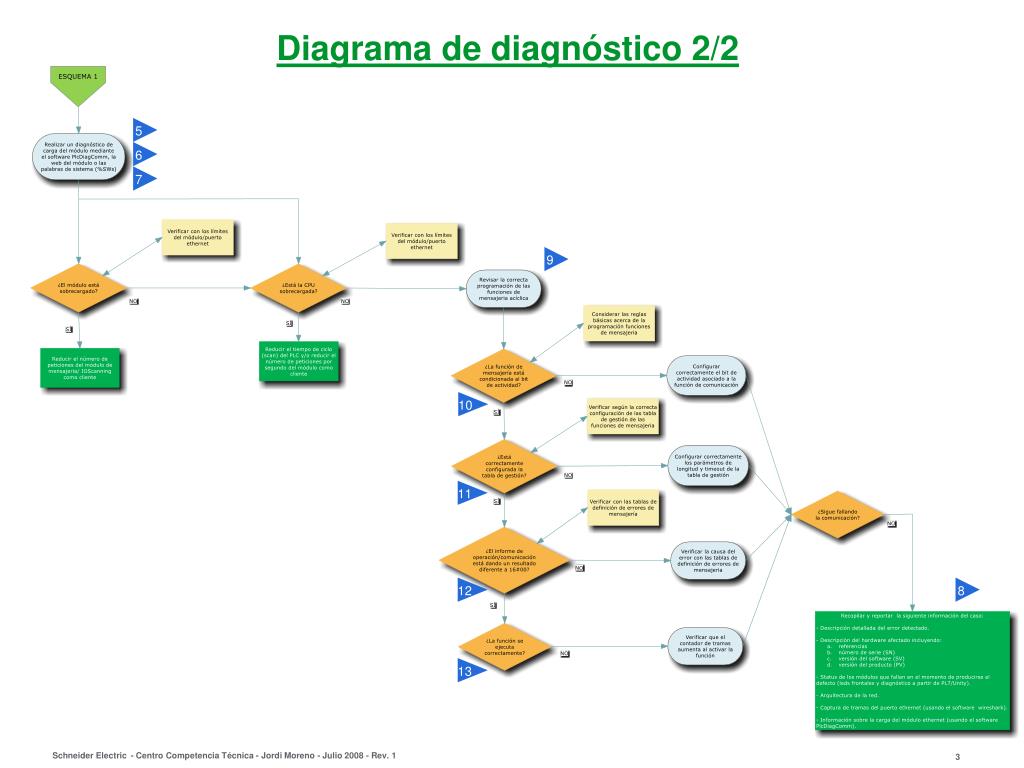

3. 9 10 5 6 7 8 11 12 13 Diagrama de diagnóstico 2/2

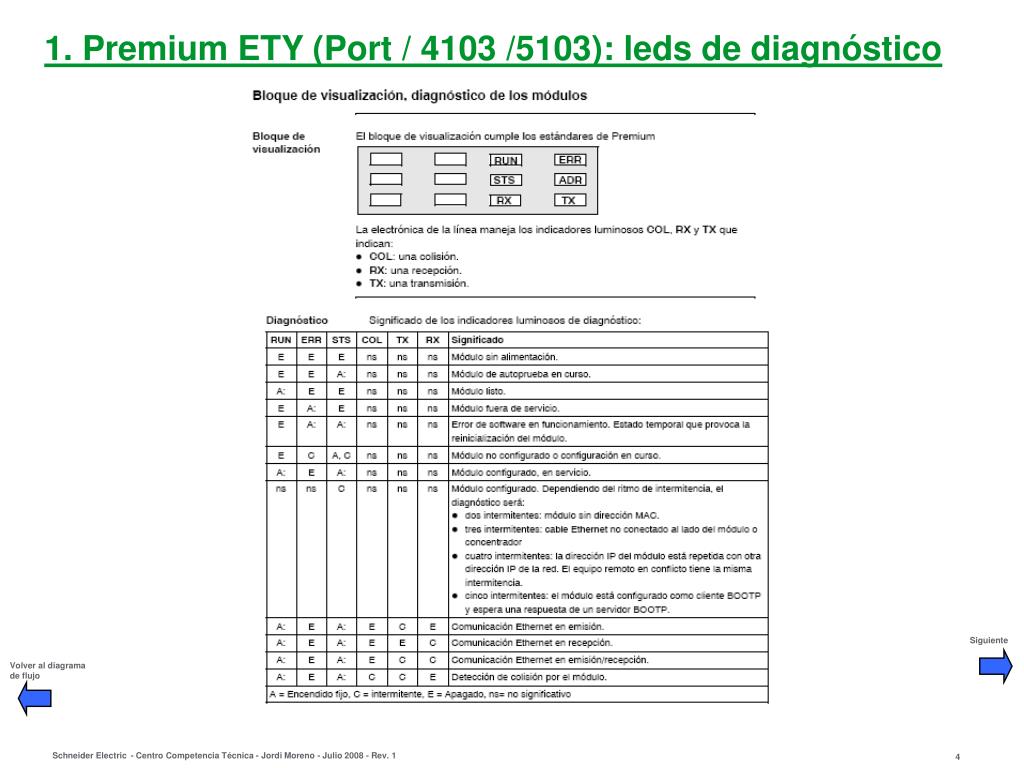

4. 1. Premium ETY (Port / 4103 /5103): leds de diagnóstico Siguiente Volver al diagrama de flujo

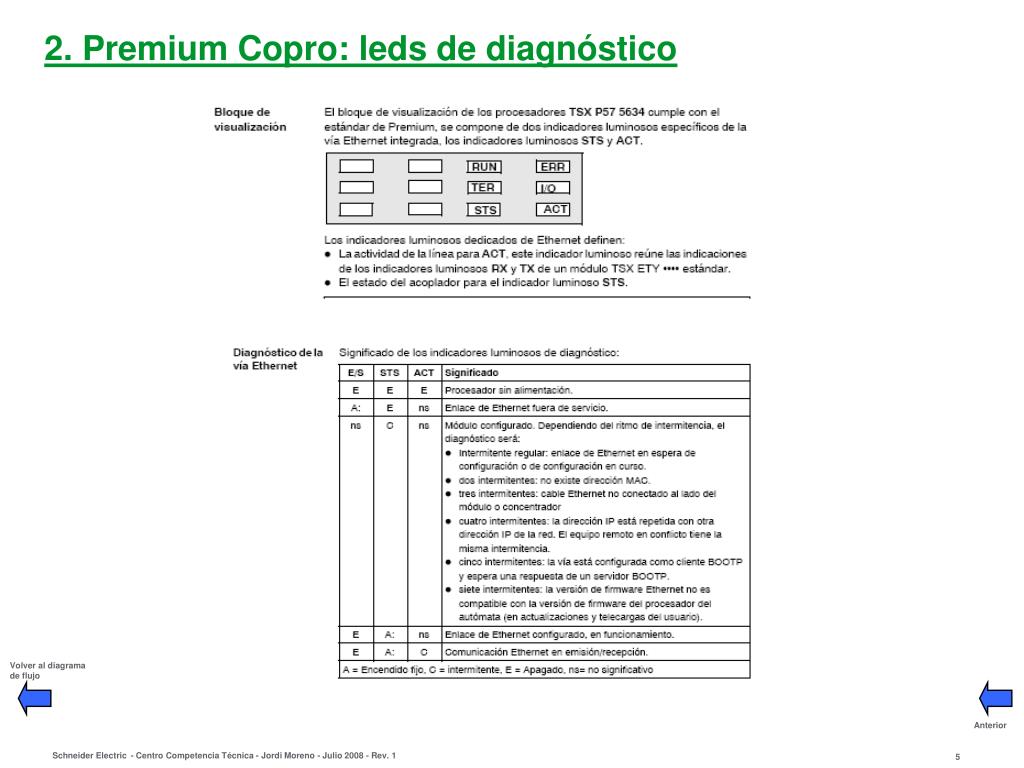

5. 2. Premium Copro: leds de diagnóstico Volver al diagrama de flujo Anterior

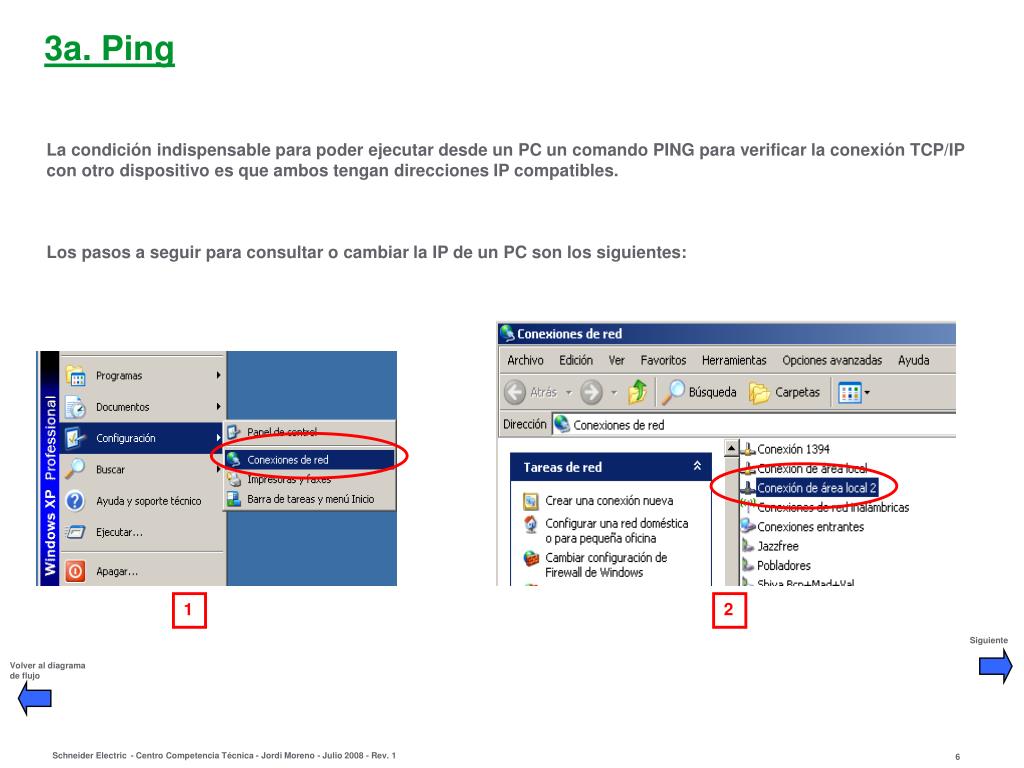

6. 3a. Ping La condición indispensable para poder ejecutar desde un PC un comando PING para verificar la conexión TCP/IP con otro dispositivo es que ambos tengan direcciones IP compatibles. Los pasos a seguir para consultar o cambiar la IP de un PC son los siguientes: 1 2 Siguiente Volver al diagrama de flujo

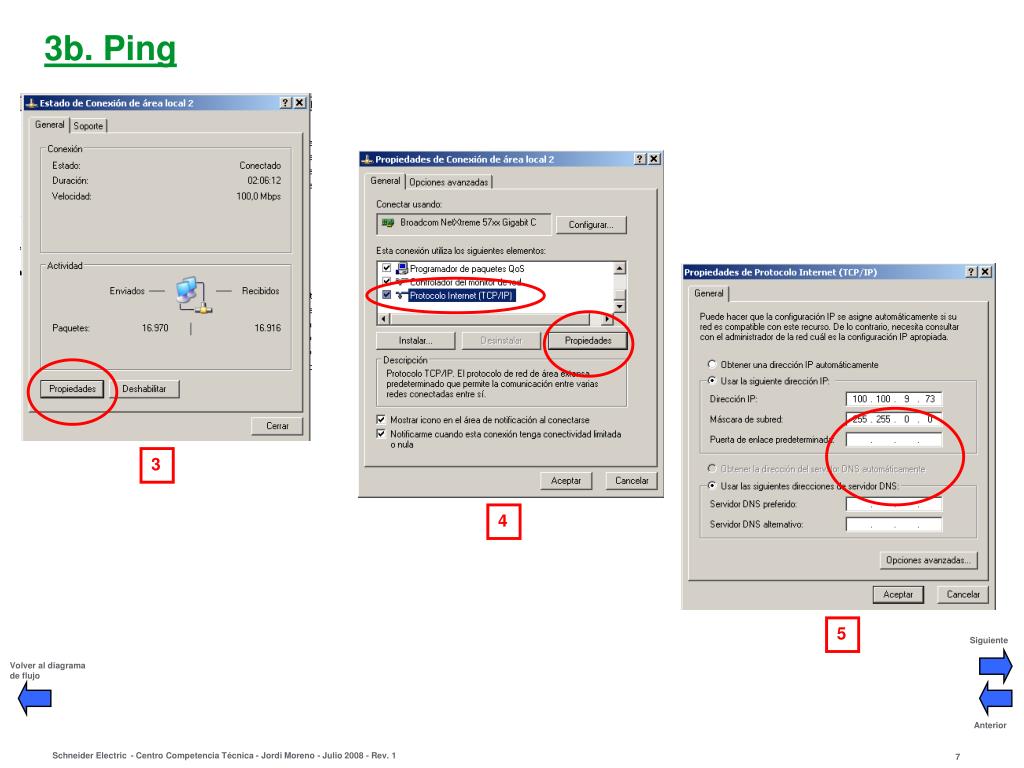

7. 3b. Ping 3 4 5 Siguiente Volver al diagrama de flujo Anterior

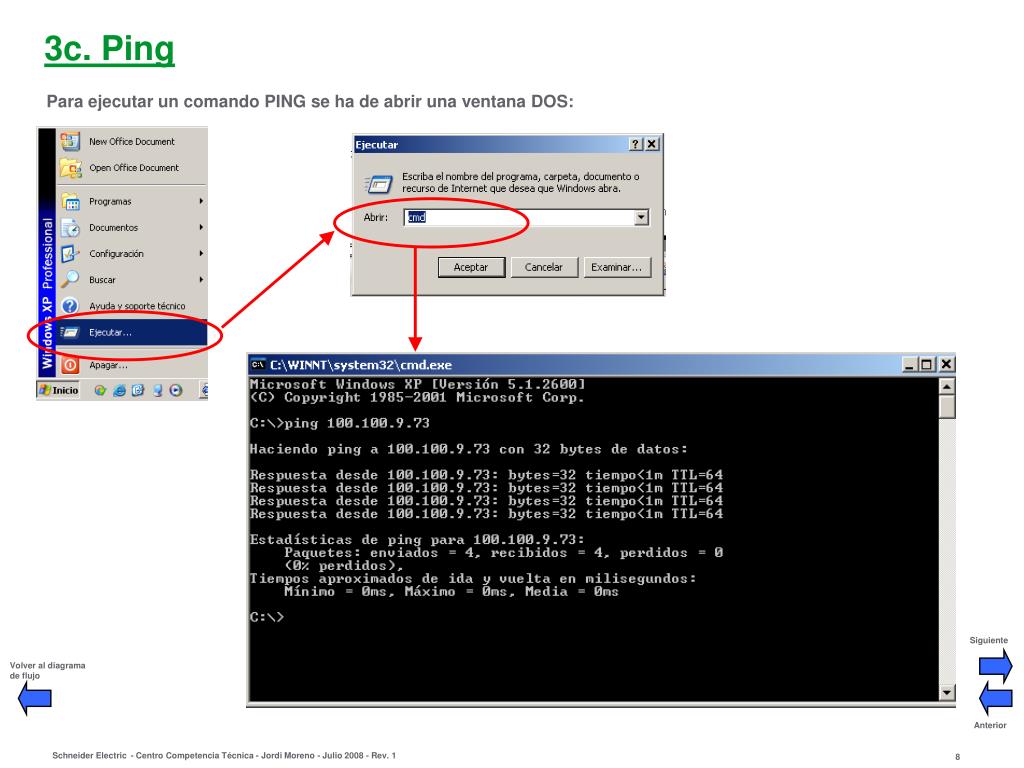

8. 3c. Ping Para ejecutar un comando PING se ha de abrir una ventana DOS: Siguiente Volver al diagrama de flujo Anterior

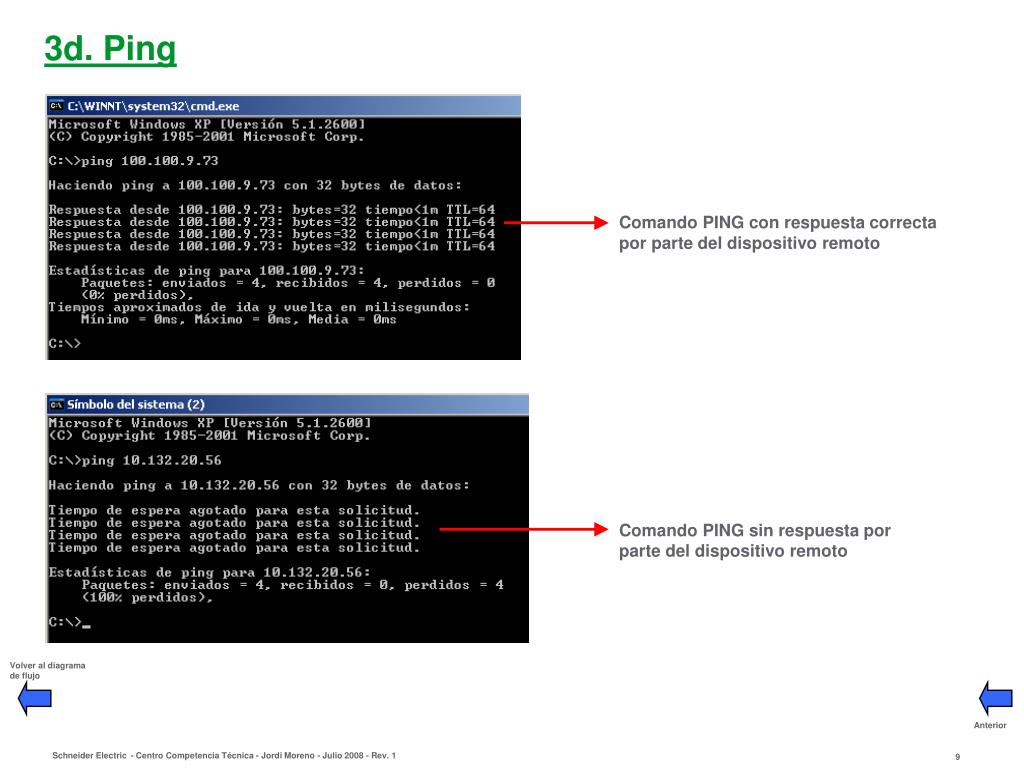

9. 3d. Ping Comando PING con respuesta correcta por parte del dispositivo remoto Comando PING sin respuesta por parte del dispositivo remoto Volver al diagrama de flujo Anterior

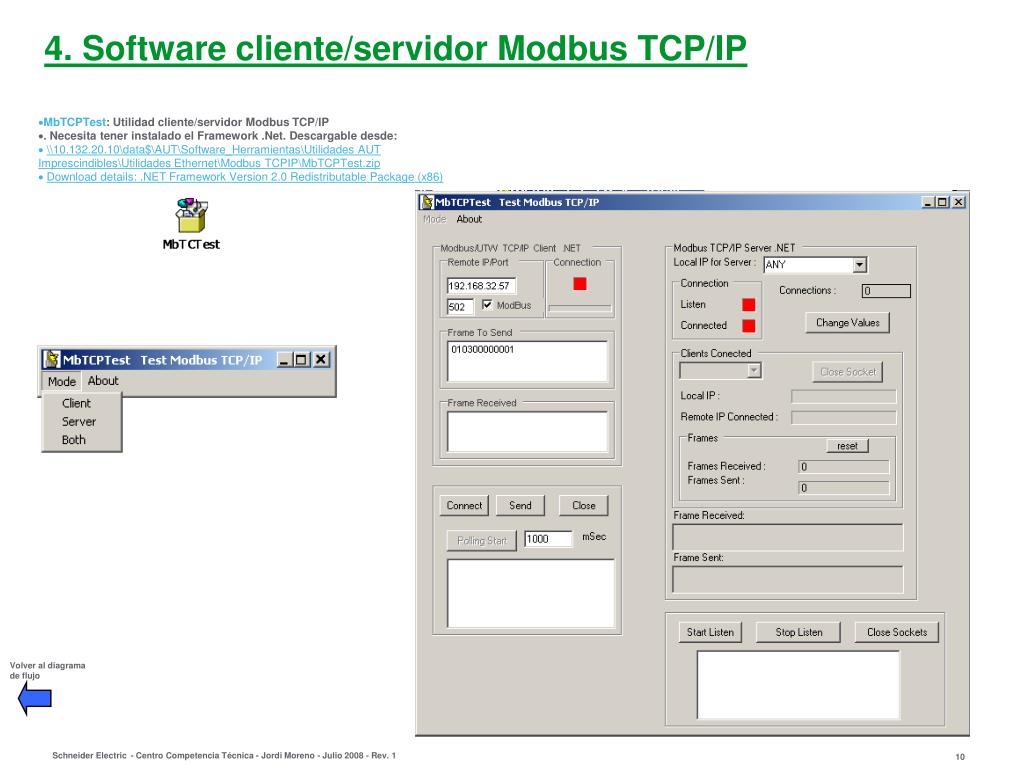

10. 4. Software cliente/servidor Modbus TCP/IP • MbTCPTest: Utilidad cliente/servidor Modbus TCP/IP • . Necesita tener instalado el Framework .Net. Descargable desde: • \\10.132.20.10\data$\AUT\Software_Herramientas\Utilidades AUT Imprescindibles\Utilidades Ethernet\Modbus TCPIP\MbTCPTest.zip • Download details: .NET Framework Version 2.0 Redistributable Package (x86) Volver al diagrama de flujo

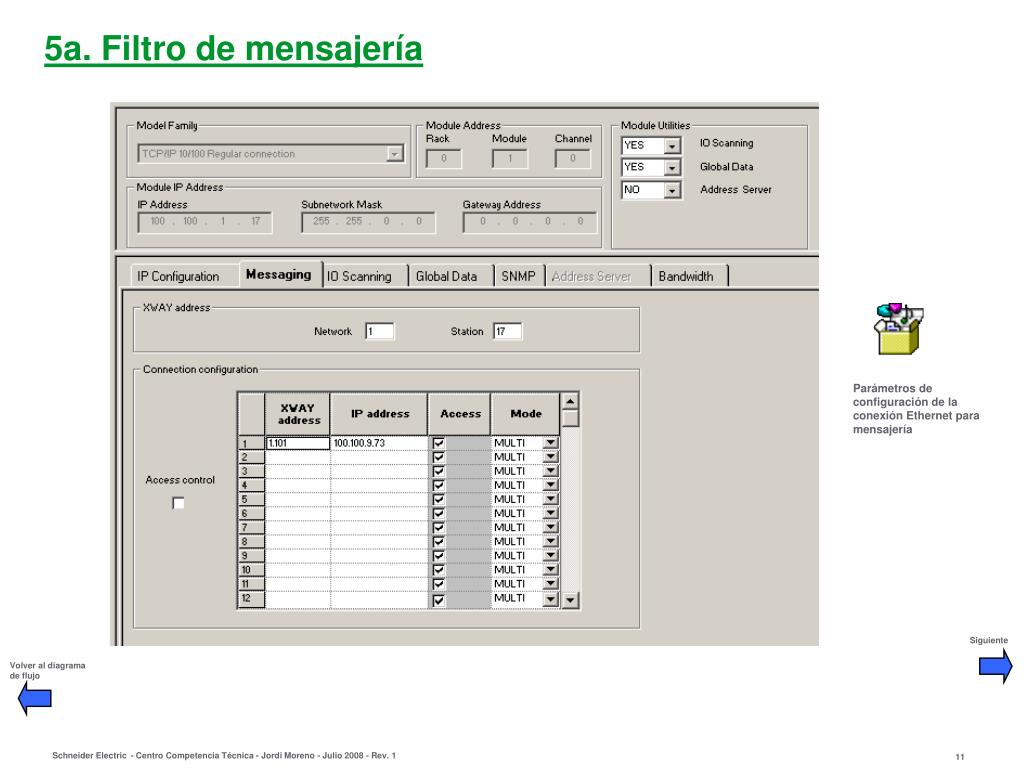

11. 5a. Filtro de mensajería Parámetros de configuración de la conexión Ethernet para mensajería Siguiente Volver al diagrama de flujo

12. 5b. Filtro de mensajería ¿Dónde encontrar el filtro de la mensajería en PL7? Siguiente Volver al diagrama de flujo Anterior

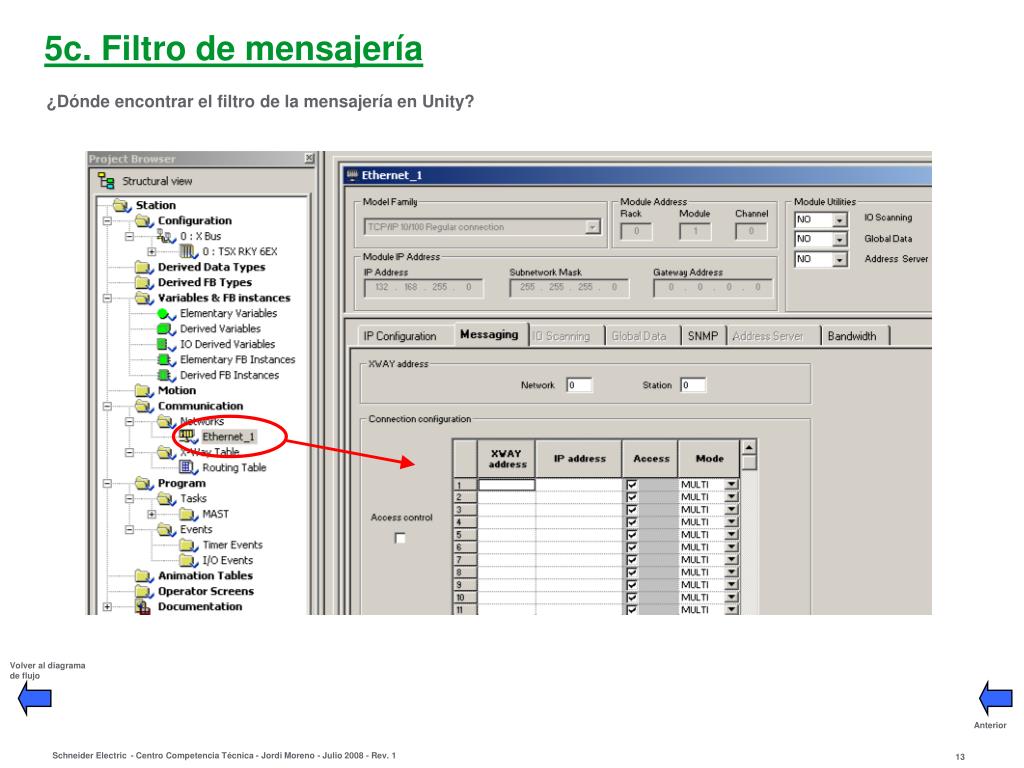

13. 5c. Filtro de mensajería ¿Dónde encontrar el filtro de la mensajería en Unity? Volver al diagrama de flujo Anterior

14. 6a. Diagnóstico carga PLCDiagComm 1 2 Realizar conexión Seleccionar Diagnóstico > Carga Ethernet Siguiente Software PlcDiagComm Volver al diagrama de flujo

15. 6b. Diagnóstico carga PLCDiagComm 3 Datos diagnóstico de Carga Límites y anchos de Banda Modulos Ethernet Volver al diagrama de flujo Anterior

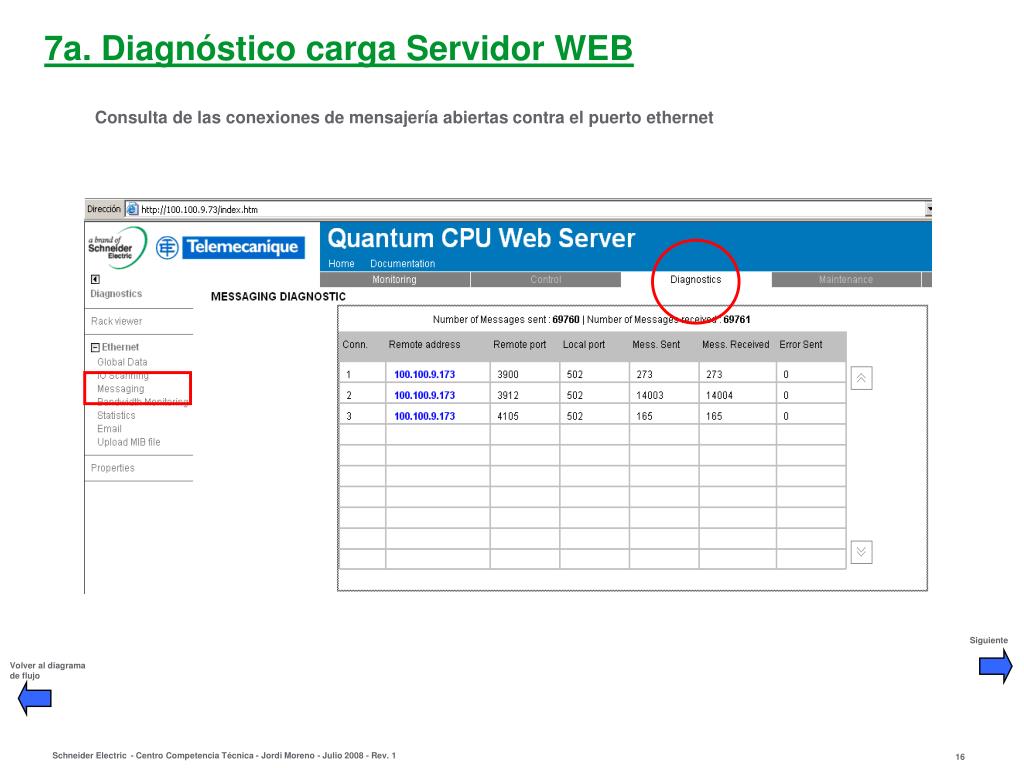

16. 7a. Diagnóstico carga Servidor WEB Consulta de las conexiones de mensajería abiertas contra el puerto ethernet Siguiente Volver al diagrama de flujo

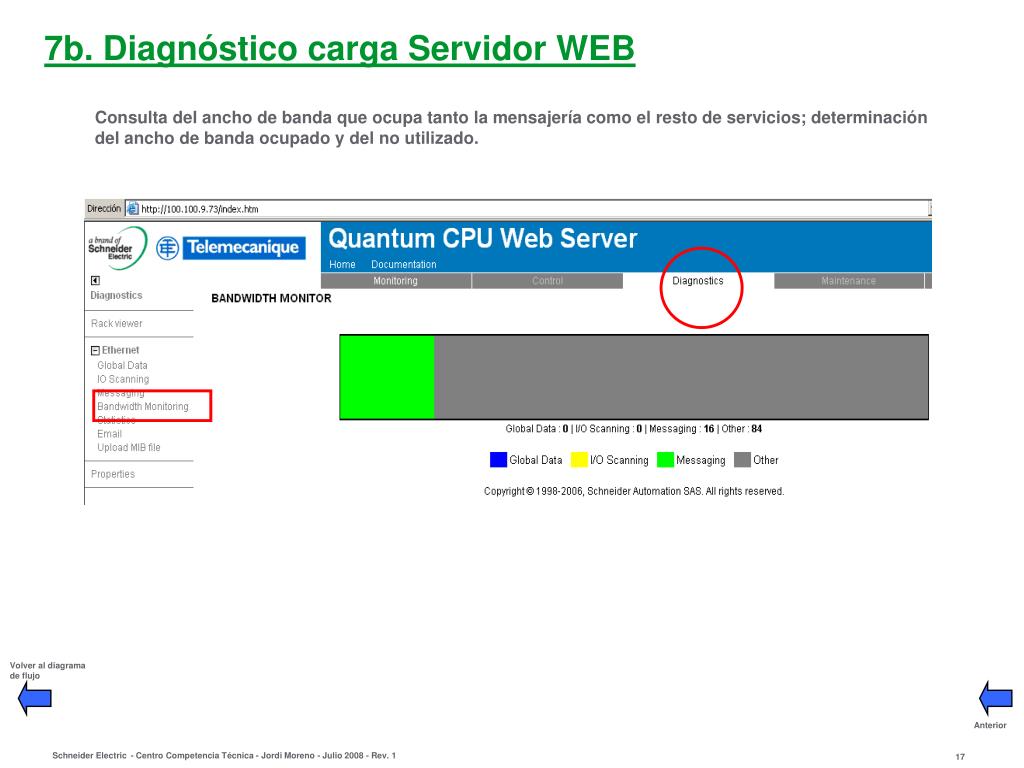

17. 7b. Diagnóstico carga Servidor WEB Consulta del ancho de banda que ocupa tanto la mensajería como el resto de servicios; determinación del ancho de banda ocupado y del no utilizado. Volver al diagrama de flujo Anterior

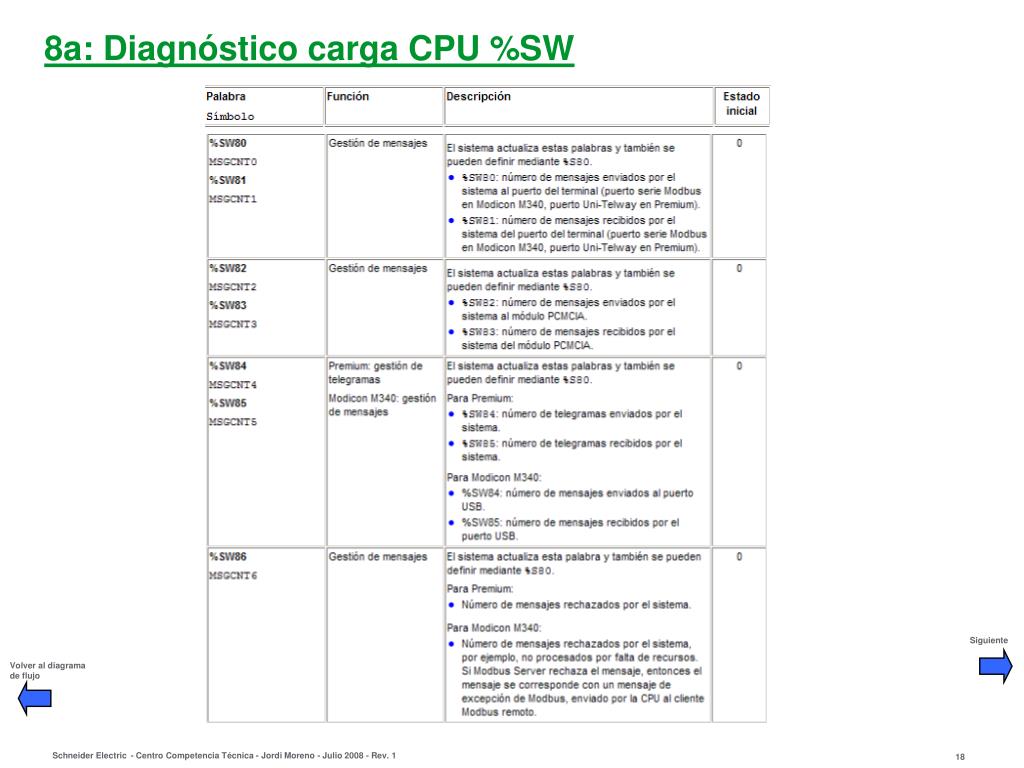

18. 8a: Diagnóstico carga CPU %SW Siguiente Volver al diagrama de flujo

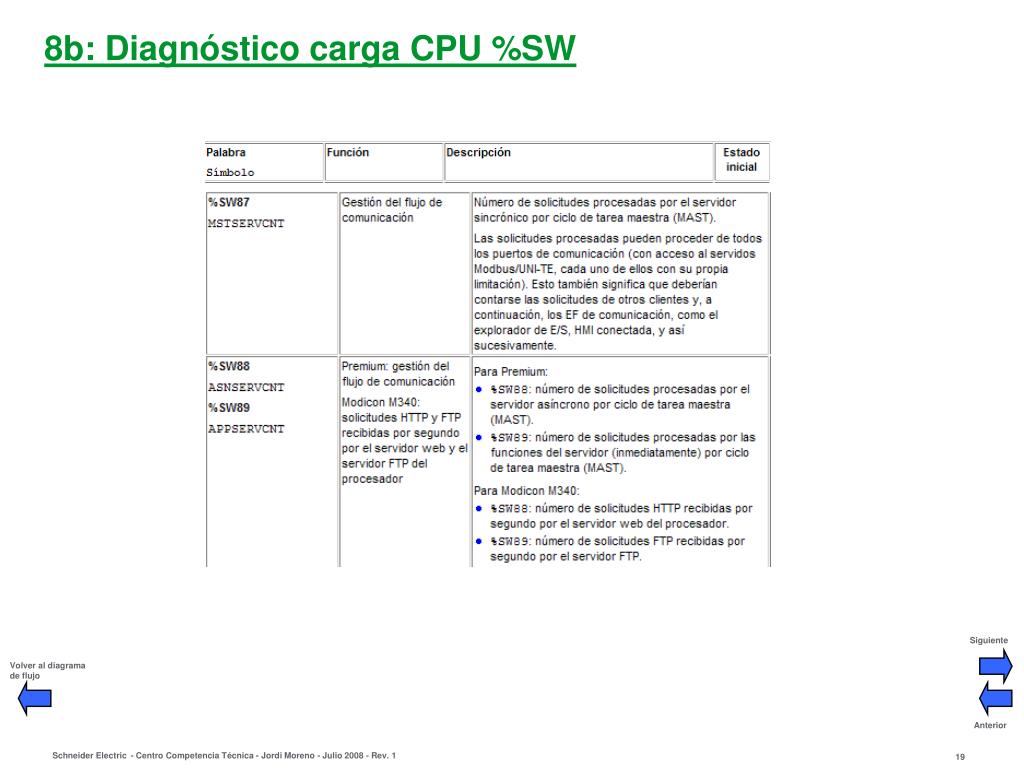

19. 8b: Diagnóstico carga CPU %SW Siguiente Volver al diagrama de flujo Anterior

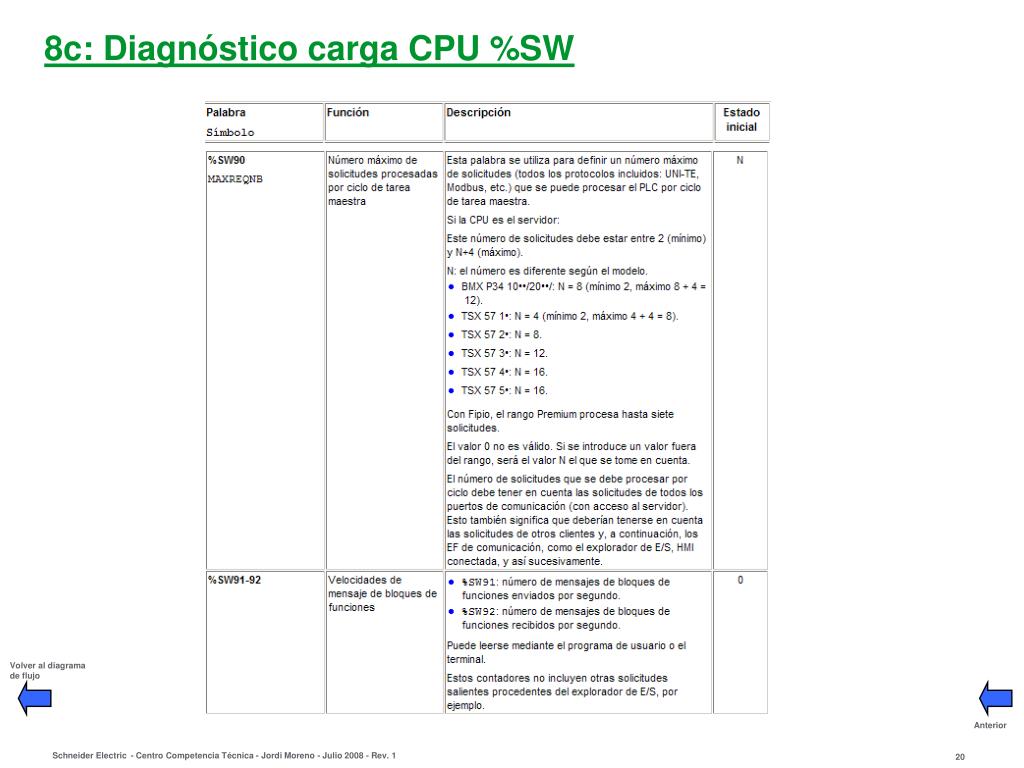

20. 8c: Diagnóstico carga CPU %SW Volver al diagrama de flujo Anterior

21. 9a: Funciones de comunicación asíncrona o mensajería Siguiente Volver al diagrama de flujo

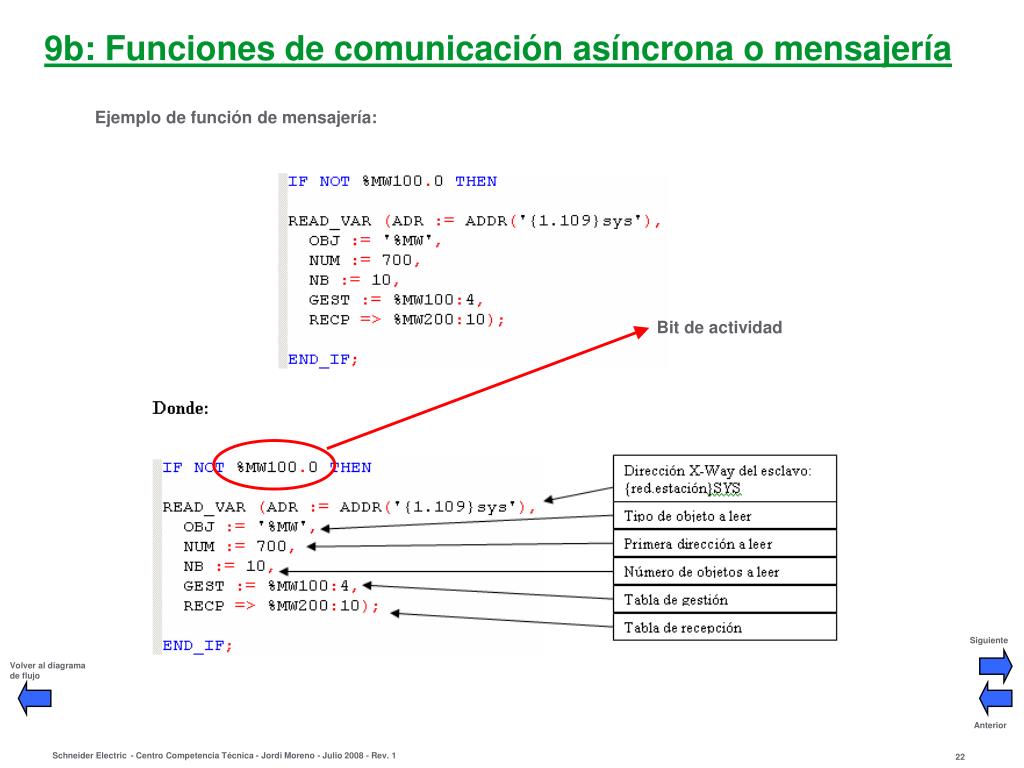

22. 9b: Funciones de comunicación asíncrona o mensajería Ejemplo de función de mensajería: Bit de actividad Siguiente Volver al diagrama de flujo Anterior

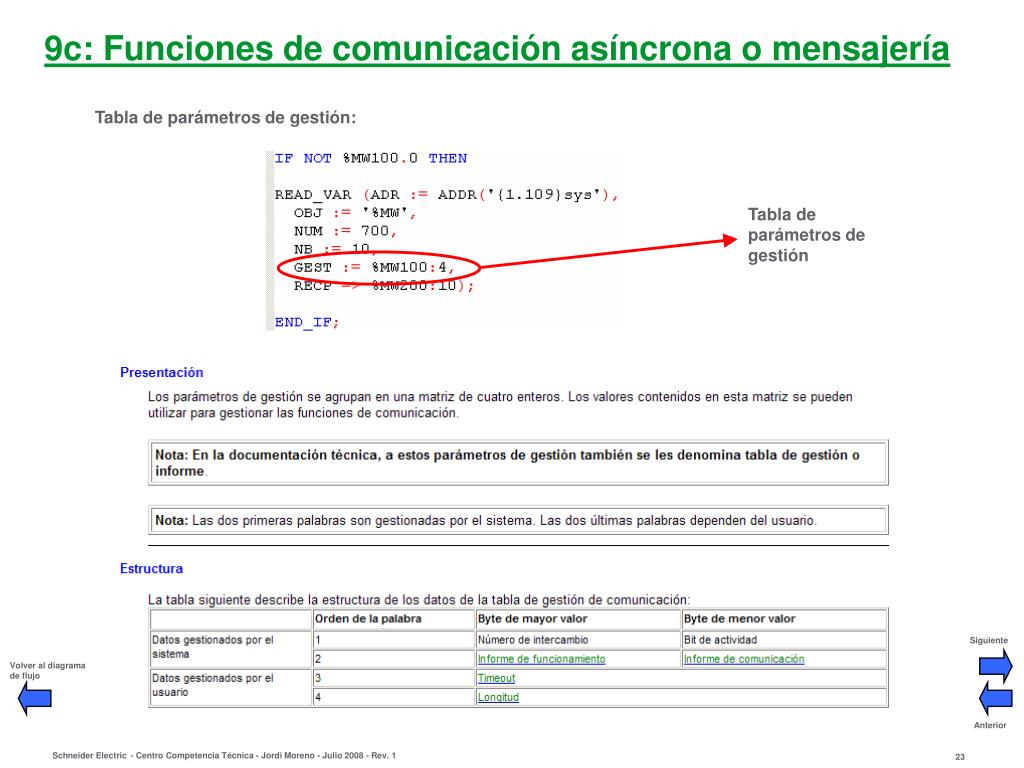

23. 9c: Funciones de comunicación asíncrona o mensajería Tabla de parámetros de gestión: Tabla de parámetros de gestión Siguiente Volver al diagrama de flujo Anterior

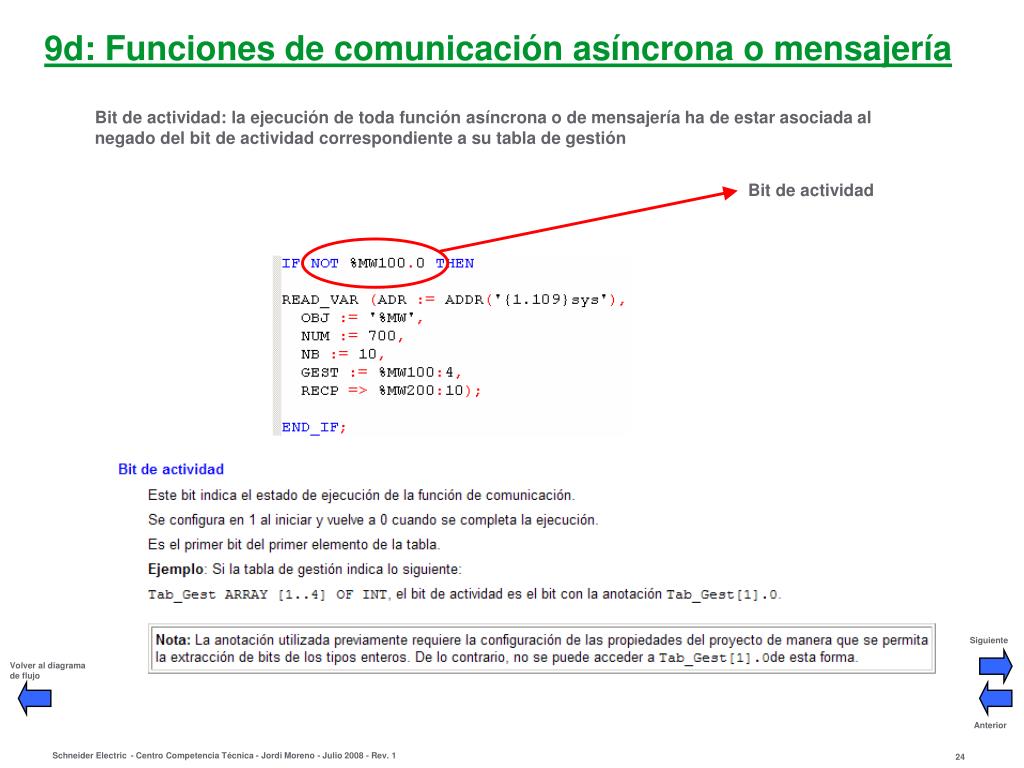

24. 9d: Funciones de comunicación asíncrona o mensajería Bit de actividad: la ejecución de toda función asíncrona o de mensajería ha de estar asociada al negado del bit de actividad correspondiente a su tabla de gestión Bit de actividad Siguiente Volver al diagrama de flujo Anterior

25. 9e: Funciones de comunicación asíncrona o mensajería Informe de comunicación (valores en hexadecimal): Siguiente Volver al diagrama de flujo Anterior

26. 9f: Funciones de comunicación asíncrona o mensajería Informe de operación (valores en hexadecimal): Dependiendo del valor del parámetro ‘Informe de comunicación’, el valor del ‘Informe de operación’ tiene un significado diferente. Siguiente Volver al diagrama de flujo Anterior

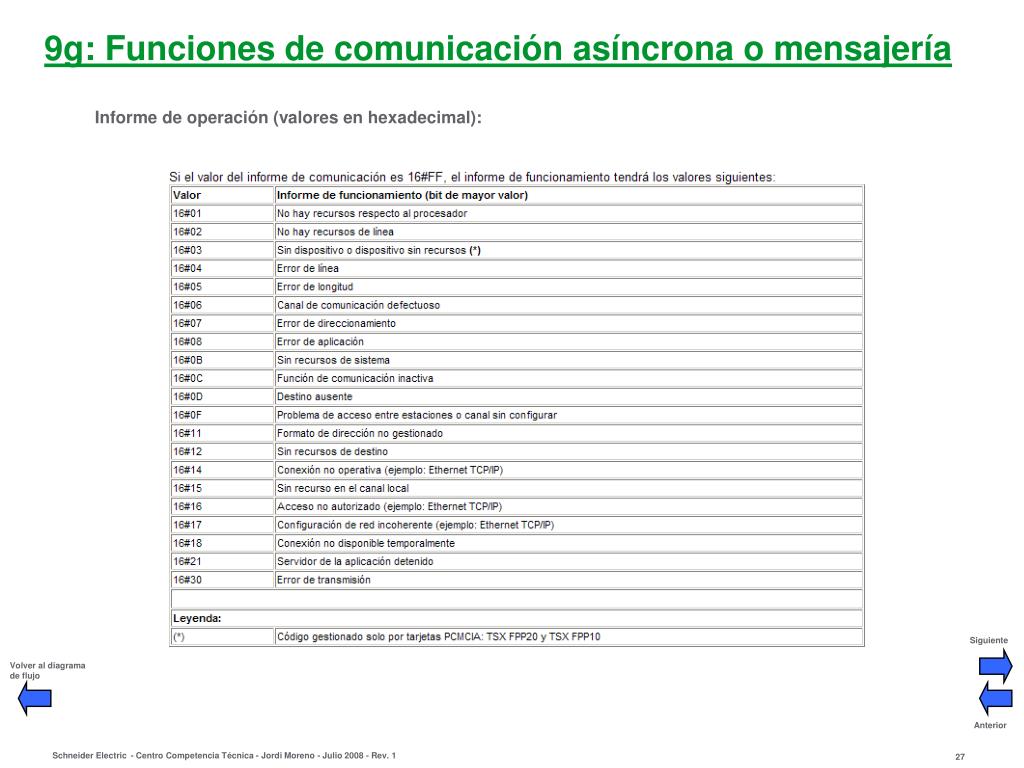

27. 9g: Funciones de comunicación asíncrona o mensajería Informe de operación (valores en hexadecimal): Siguiente Volver al diagrama de flujo Anterior

28. 9h: Funciones de comunicación asíncrona o mensajería Timeout y longitud: Volver al diagrama de flujo Anterior

29. 5. Información necesaria • HARDWARE • Referencia equipo • Versión Hardware PV • Versión Exec módulo Ethernet y CPU • Versión Software programación • 2) Entorno Aplicación • Topología de la Red • Ha funcionado alguna vez • Se ha realizado alguna modificación antes del error • Ocurrencia y frecuencia del error • Se puede reproducir la avería • 3) Entorno Instalación • Existen fuentes de interferencias eléctricas • Las tierras son correctas • la instalación de los cables es correcta • 4) Varios • Cliente • Criticidad / impacto avería • Urgencia solución • Captura de Tramas • Capturar tramas en el Puerto Ethernet del modulo del PLC a diagnosticar , para ello es necesario o bien insertar un HUB entre el puerto del Switch y el Puerto del módulo del PLC o bien configurar la funcion port mirroring en el switch (para ello ver documento adjunto) . • Guía captura de Tramas : • Software Captura de Tramas (Wireshark): • Wireshark: Go deep. • \\10.132.20.10\data$\AUT\Software_Herramientas\Utilidades AUT Imprescindibles\Utilidades Ethernet\Capturador de tramas Ethereal Siguiente Volver al diagrama de flujo
