LA RÉSISTANCE ÉLECTRIQUE

1. LA RÉSISTANCE ÉLECTRIQUE

2. La résistance électrique Par définition: Résistance = Opposition La résistance d’un fil conducteur, c’est une mesure de sa capacité à s’opposer au passage du courant électrique. Son unité est le Ohm (  ) Pour les électrons qui doivent se déplacer dans le fil électrique, c’est comme une course à obstacles.

3. La résistance électrique Fil conducteur ayant une forte résistance électrique: Peu d’électrons peuvent y circuler en même temps. L’intensité du courant électrique est faible. Cliquez pour voir l’animation. Fil conducteur ayant une faible résistance électrique: Beaucoup d’électrons peuvent y circuler en même temps. L’intensité du courant électrique est forte.Cliquez pour voir l’animation.

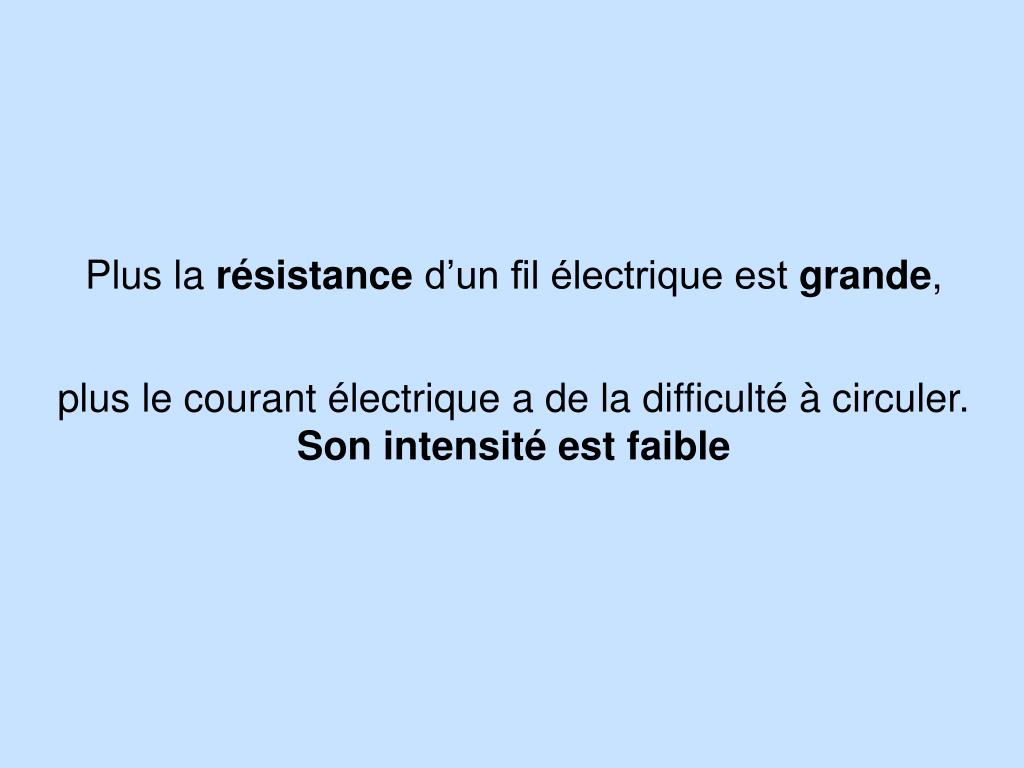

4. Plus la résistance d’un fil électrique est grande,plus le courant électrique a de la difficulté à circuler.Son intensité est faible

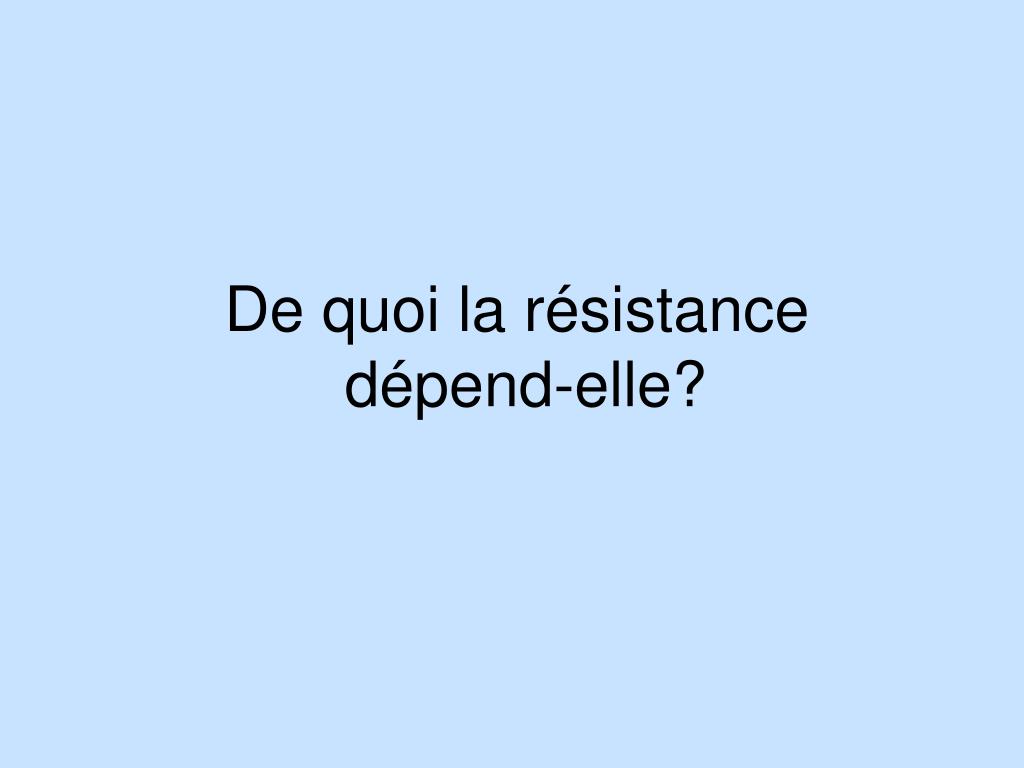

5. De quoi la résistance dépend-elle?

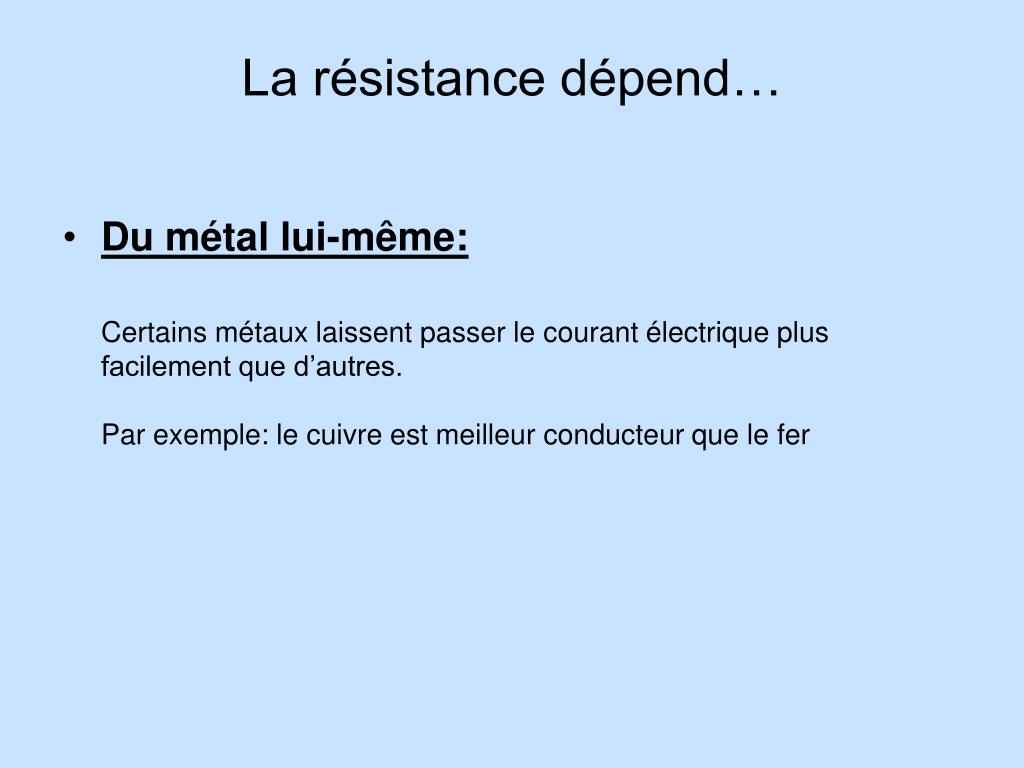

6. La résistance dépend… • Du métal lui-même:Certains métaux laissent passer le courant électrique plus facilement que d’autres.Par exemple: le cuivre est meilleur conducteur que le fer

7. La résistivité La résistivité d’un matériau (métal ou autre), c’est une grandeur qui indique sa capacité à résister au passage du courant électrique. Son symbole est (prononcer rhô) Son unité est le Ohm-mètre ( .m ) Plus la résistivité  d’une substance est grande, plus cette substance résiste au passage du courant électrique.

8. Quelques exemples de résistivité • Cuivre 1,7 x 10-8 • Tungstène (filament des ampoules) 5,6 x 10-8 • Fer 10 x 10-8 • Nichrome (éléments chauffants) 150 x 10-8 • Silicium (semi-conducteur) 640 • Caoutchouc (isolant, le courant ne passe pas) environ 1x1015  ( .m )

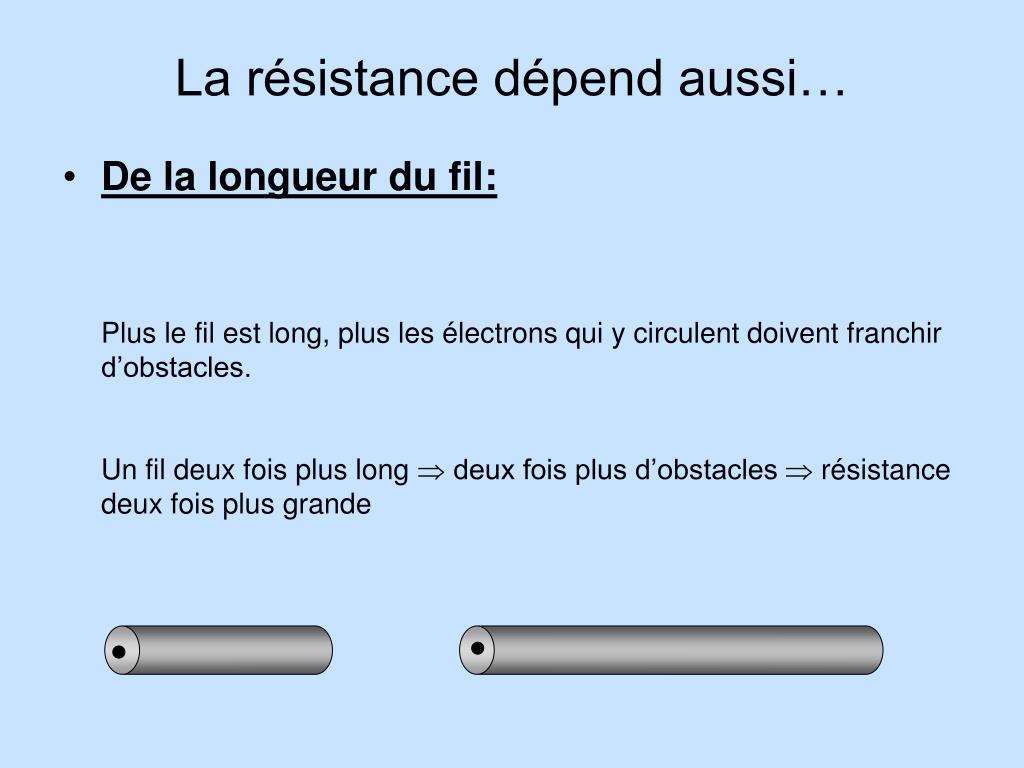

9. La résistance dépend aussi… • De la longueur du fil: Plus le fil est long, plus les électrons qui y circulent doivent franchir d’obstacles.Un fil deux fois plus long  deux fois plus d’obstacles  résistance deux fois plus grande

10. (De la longueur du fil) La résistance R est donc proportionnelle à la longueur L du fil R  L Proportionnelle veut dire que les deux varient de la même façon

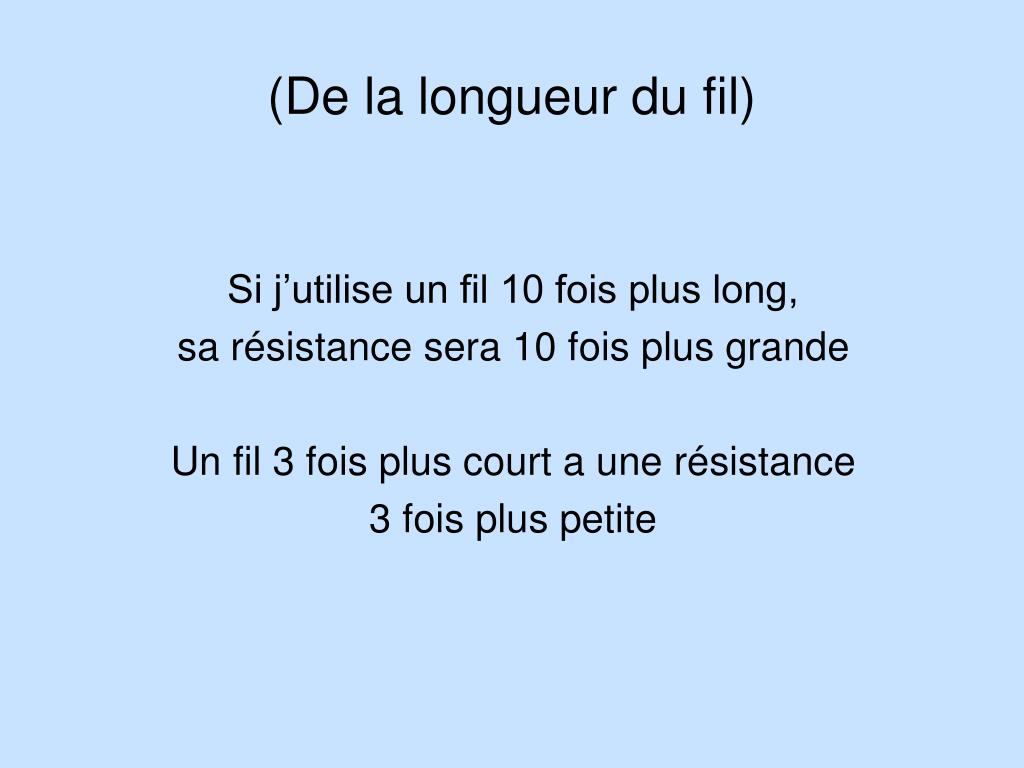

11. (De la longueur du fil) Si j’utilise un fil 10 fois plus long, sa résistance sera 10 fois plus grande Un fil 3 fois plus court a une résistance 3 fois plus petite

12. Enfin, la résistance dépend… • De la grosseur du fil: On sait qu’on peut faire passer plus d’eau dans un gros tuyau que dans un tuyau de faible diamètre. De la même façon, plus le diamètre d’un fil métallique est grand, plus il laisse passer du courant électrique et plus sa résistance R est faible.

13. Mais combien plus faible? Voyons l’exemple suivant :

14. Section du fil Ce fil a un rayon r de 2 mm. L’aire du cercle (section) qui laisse passer le courant électrique est donc A = πr2 = 3,14 x 22 = 12,56 mm2 Celui-ci a un rayon 2 fois plus grand: r = 4 mm. L’aire du cercle est donc A = πr2 = 3,14 x 42 = 50,24 mm2 C’est l’équivalent de 4 petits fils (4 x 12,56 = 50,24) Àremarquer: Rayon 2 fois plus grand  Aire de la section 4 fois plus grande  4 fois plus de courant électrique  Résistance "R" 4 fois plus petite (Bien relire cette remarque)

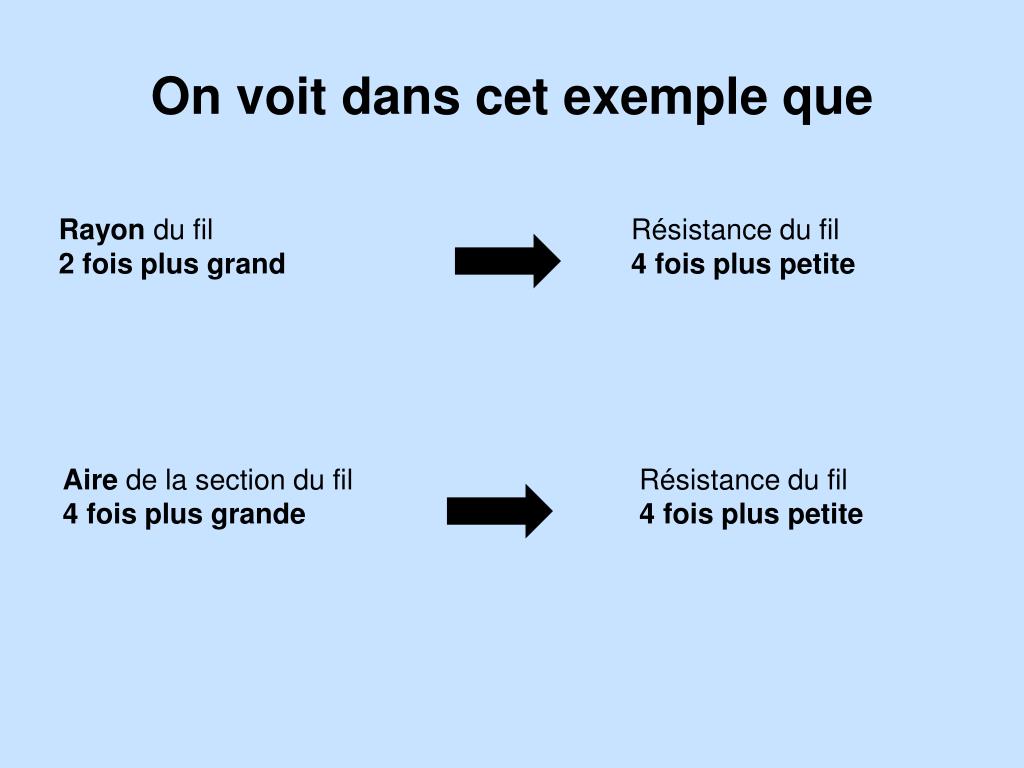

15. On voit dans cet exemple que Rayon du fil 2 fois plusgrand Résistance du fil 4 fois pluspetite Aire de la section du fil 4 fois plus grande Résistance du fil 4 fois plus petite

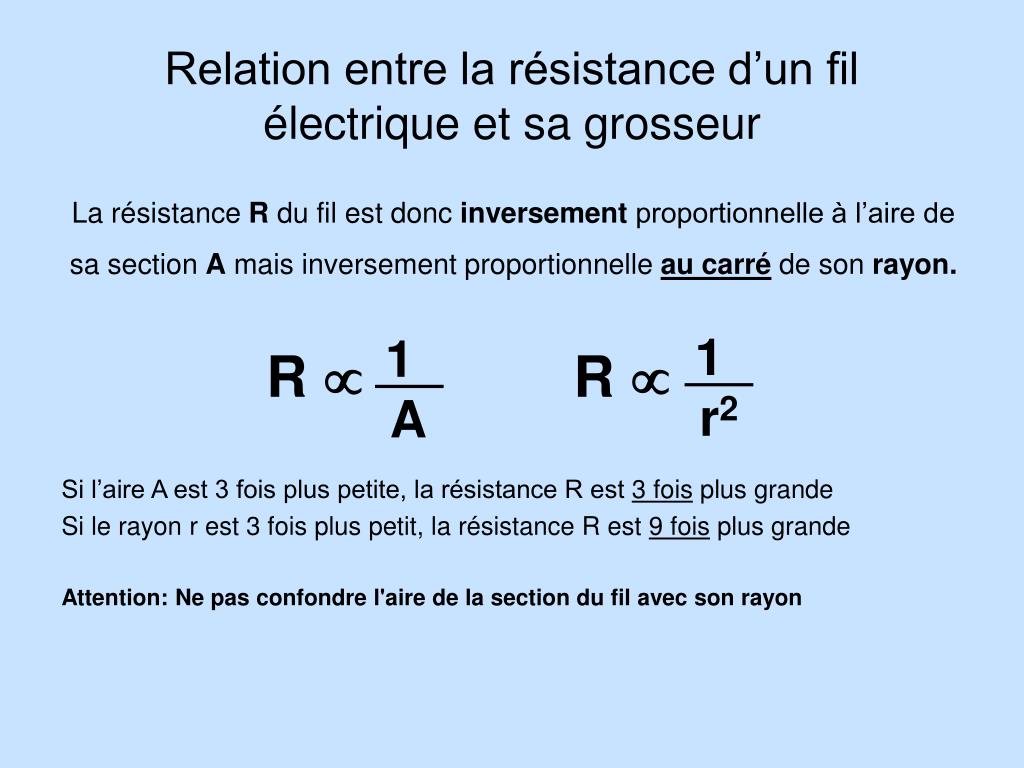

16. 1 1 A r2 Relation entre la résistance d’un fil électrique et sa grosseur La résistance R du fil est donc inversement proportionnelle à l’aire de sa section A mais inversement proportionnelle au carré de son rayon. R R Si l’aire A est 3 fois plus petite, la résistance R est 3 fois plus grande Si le rayon r est 3 fois plus petit, la résistance R est 9 fois plus grande Attention: Ne pas confondre l'aire de la section du fil avec son rayon

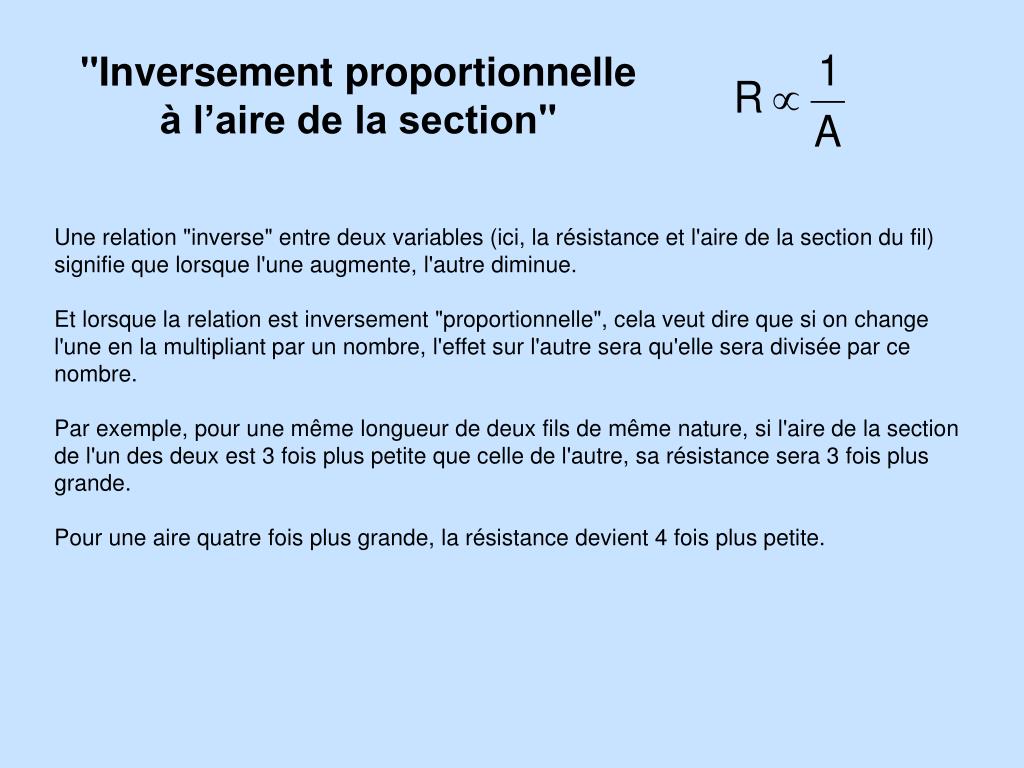

17. "Inversement proportionnelleà l’aire de la section" Une relation "inverse" entre deux variables (ici, la résistance et l'aire de la section du fil) signifie que lorsque l'une augmente, l'autre diminue. Et lorsque la relation est inversement "proportionnelle", cela veut dire que si on change l'une en la multipliant par un nombre, l'effet sur l'autre sera qu'elle sera divisée par ce nombre. Par exemple, pour une même longueur de deux fils de même nature, si l'aire de la section de l'un des deux est 3 fois plus petite que celle de l'autre, sa résistance sera 3 fois plus grande. Pour une aire quatre fois plus grande, la résistance devient 4 fois plus petite.

18. "Inversement proportionnelleau carré du rayon" Ce qu’il faut comprendre de cette relation, c’est que si on change le rayon "r" en le multipliant par un nombre, la résistance "R" sera divisée par lecarré de ce nombre. Par exemple, pour un rayon 3 fois plus grand, on aurait une résistance 9 fois plus petite (32 = 9) Par contre, si on change le rayon en le divisant par un nombre (pour avoir un plus petit rayon), la résistance sera multipliée par le carré de ce nombre. Par exemple, pour un rayon 3 fois plus petit, on aurait une résistance 9 fois plus grande (32 = 9) On comprend donc la signification de "Inversement proportionnelle" Voici maintenant deux exercices pour renforcer votre compréhension.

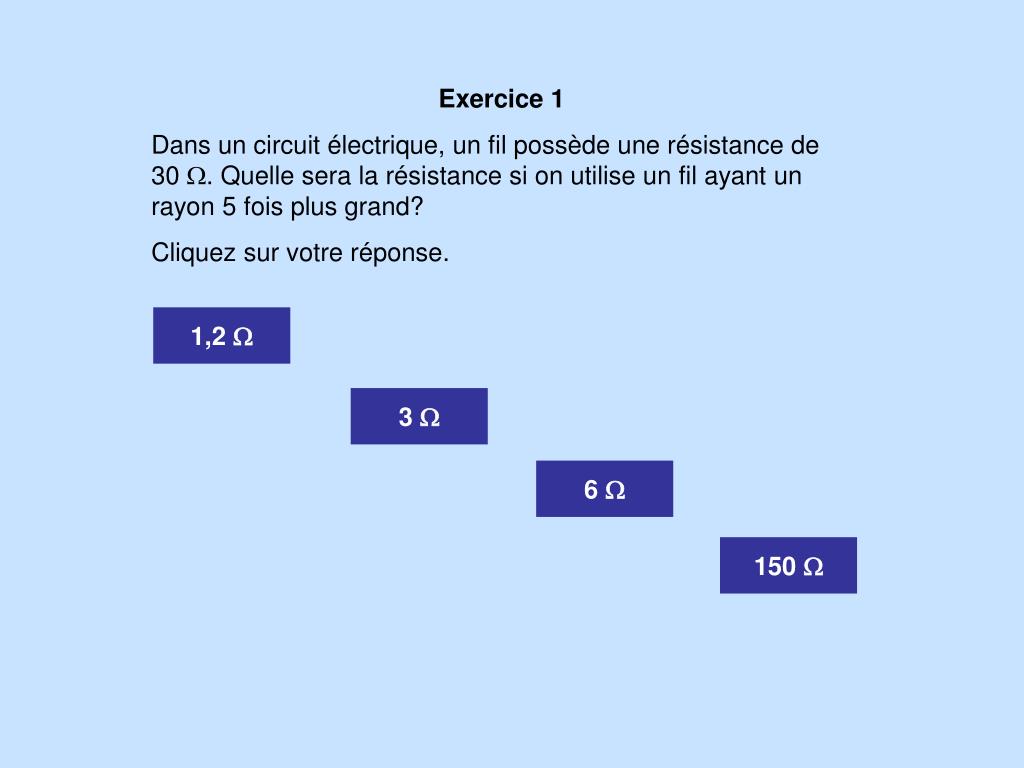

19. Exercice 1 Dans un circuit électrique, un fil possède une résistance de 30 . Quelle sera la résistance si on utilise un fil ayant un rayon 5 fois plus grand? Cliquez sur votre réponse. 1,2  3  6  150 

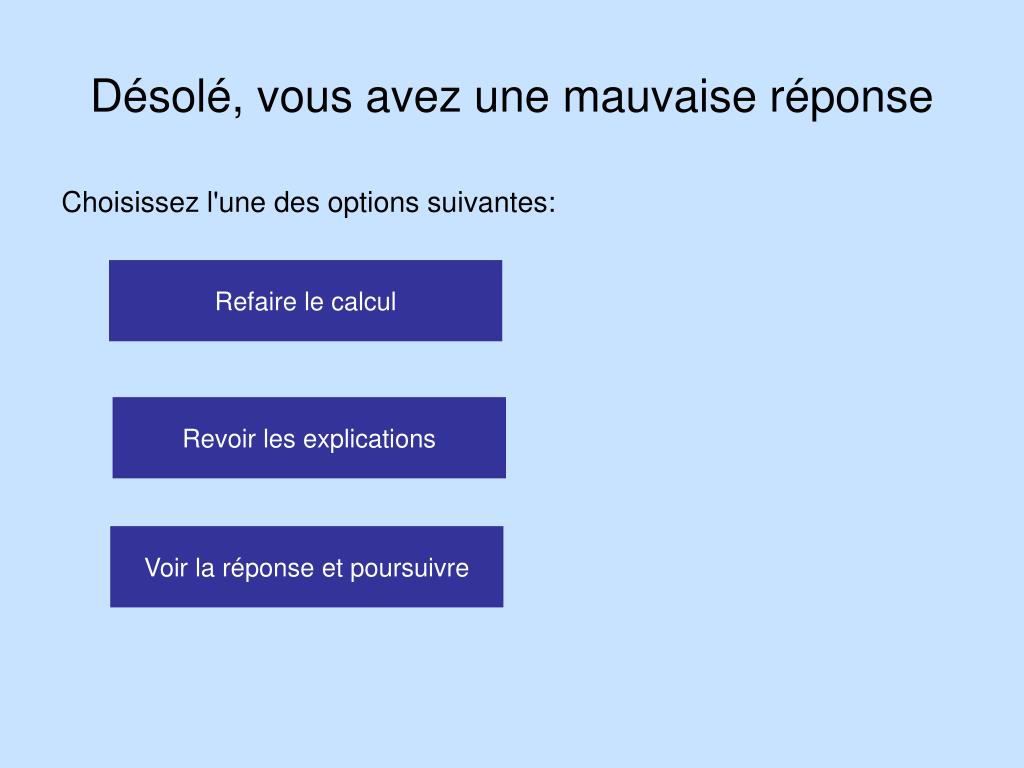

20. Désolé, vous avez une mauvaise réponse Choisissez l'une des options suivantes: Refaire le calcul Revoir les explications Voir la réponse et poursuivre

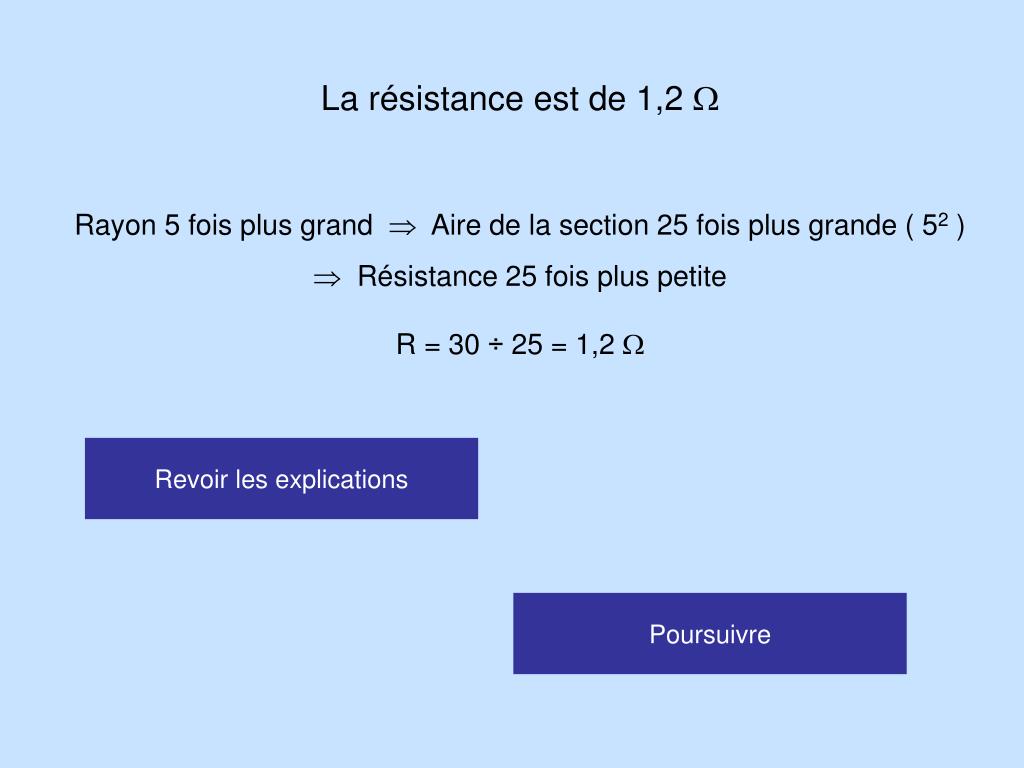

21. La résistance est de 1,2  Rayon 5 fois plus grand  Aire de la section 25 fois plus grande ( 52 )  Résistance 25 fois plus petite R = 30 ÷ 25 = 1,2  Revoir les explications Poursuivre

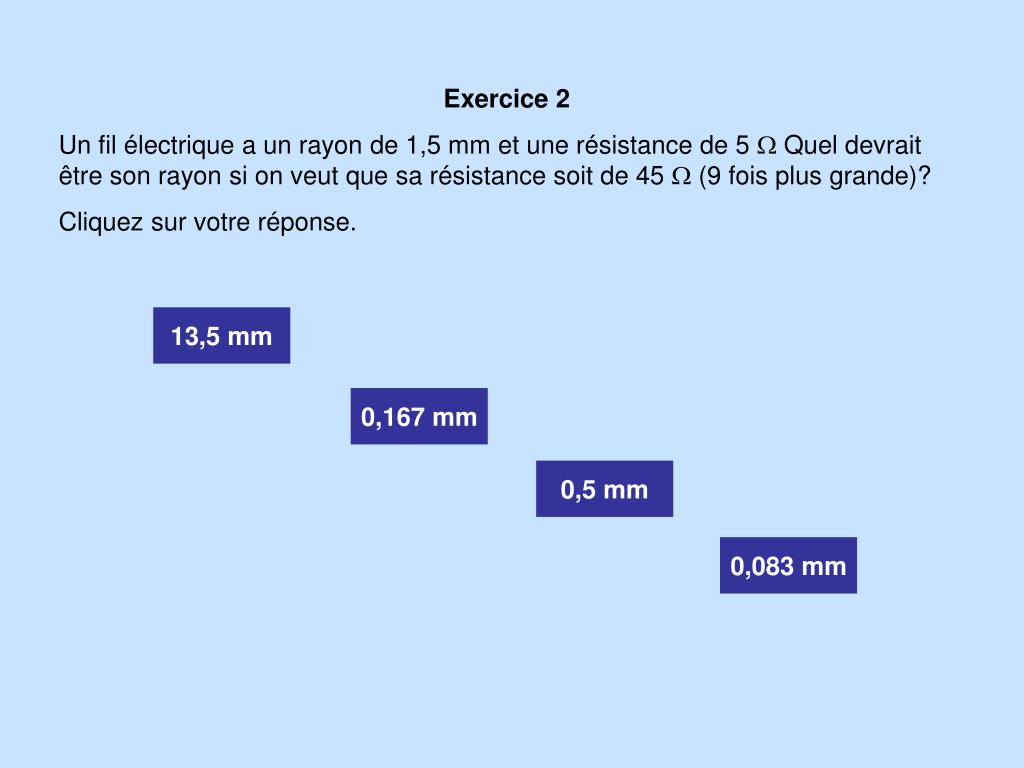

22. Exercice 2 Un fil électrique a un rayon de 1,5 mm et une résistance de 5  Quel devrait être son rayon si on veut que sa résistance soit de 45  (9 fois plus grande)? Cliquez sur votre réponse. 13,5 mm 0,167 mm 0,5 mm 0,083 mm

23. Désolé, vous avez une mauvaise réponse Choisissez l'une des options suivantes: Refaire le calcul Revoir les explications Voir la réponse et poursuivre

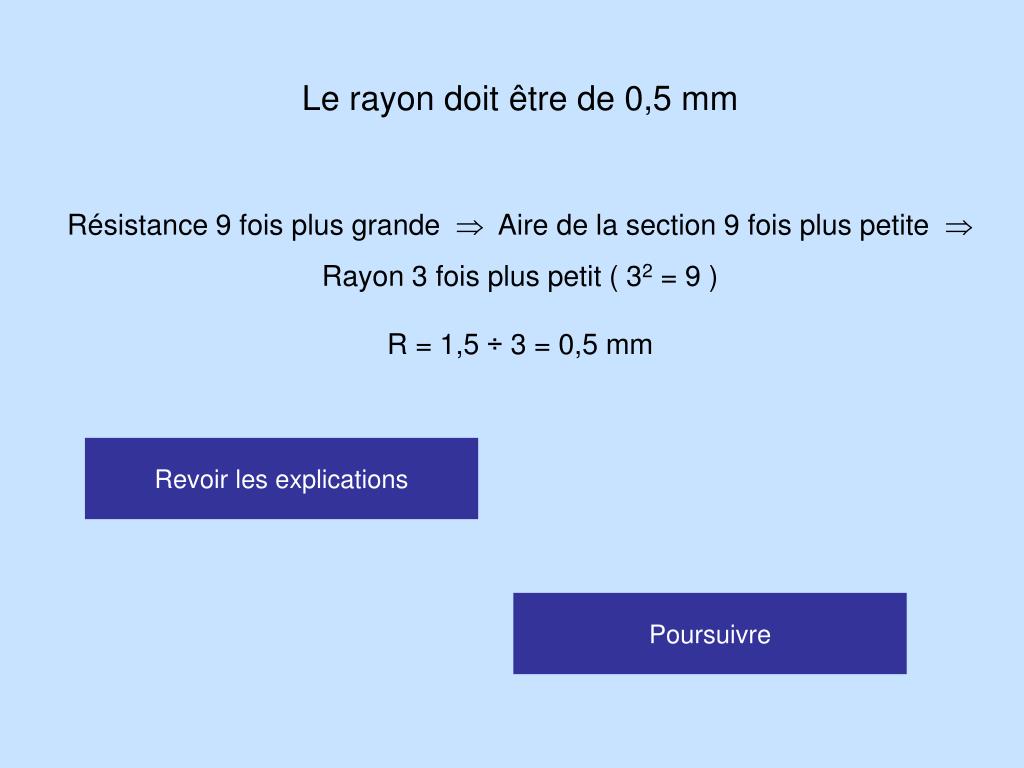

24. Le rayon doit être de 0,5 mm Résistance 9 fois plus grande  Aire de la section 9 fois plus petite  Rayon 3 fois plus petit ( 32 = 9 ) R = 1,5 ÷ 3 = 0,5 mm Revoir les explications Poursuivre

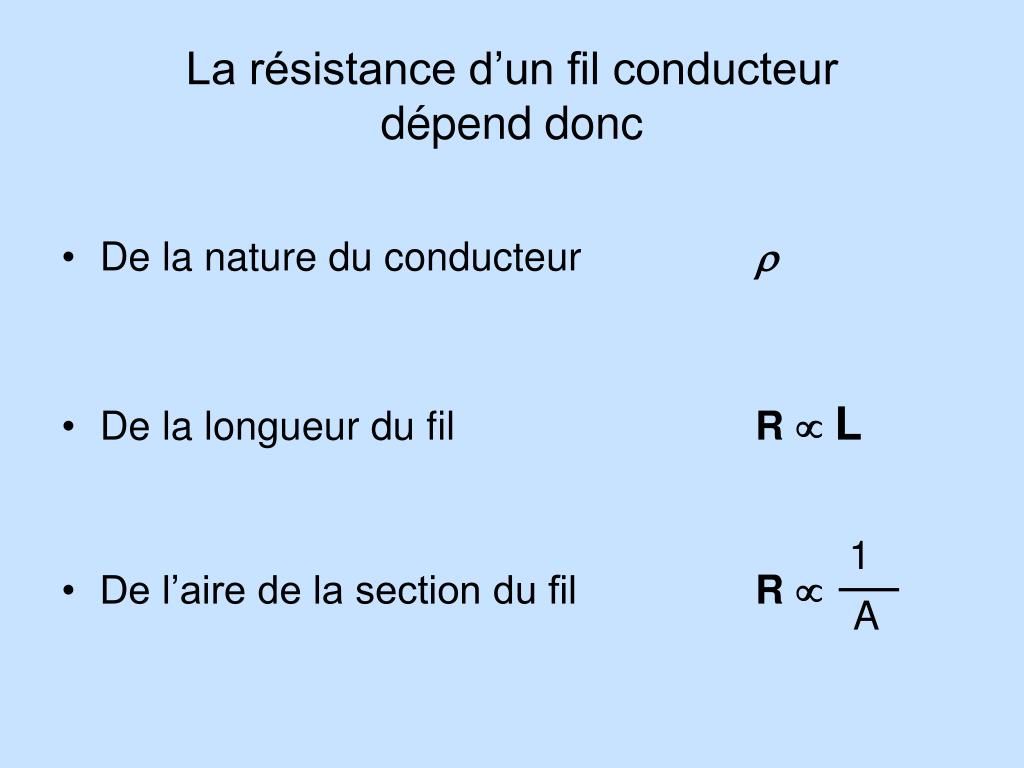

25. 1 A La résistance d’un fil conducteurdépend donc • De la nature du conducteur  • De la longueur du fil R  L • De l’aire de la section du fil R 

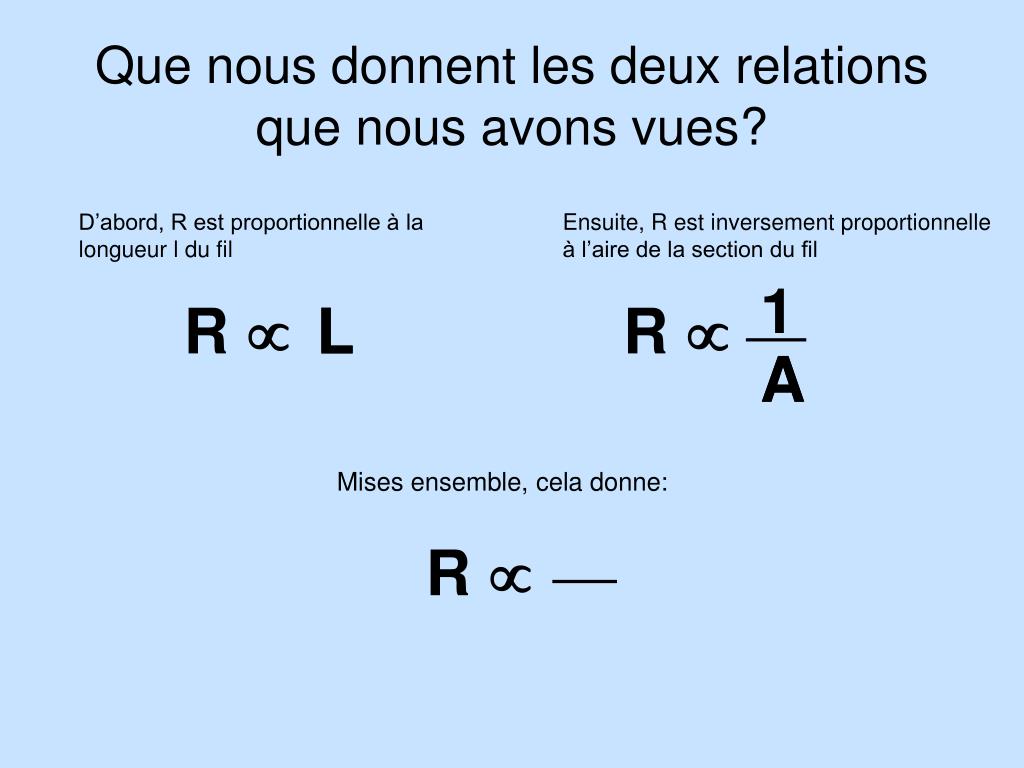

26. Que nous donnent les deux relations que nous avons vues? D’abord, R est proportionnelle à la longueur l du fil Ensuite, R est inversement proportionnelle à l’aire de la section du fil 1 R  L L R  A A Mises ensemble, cela donne: R 

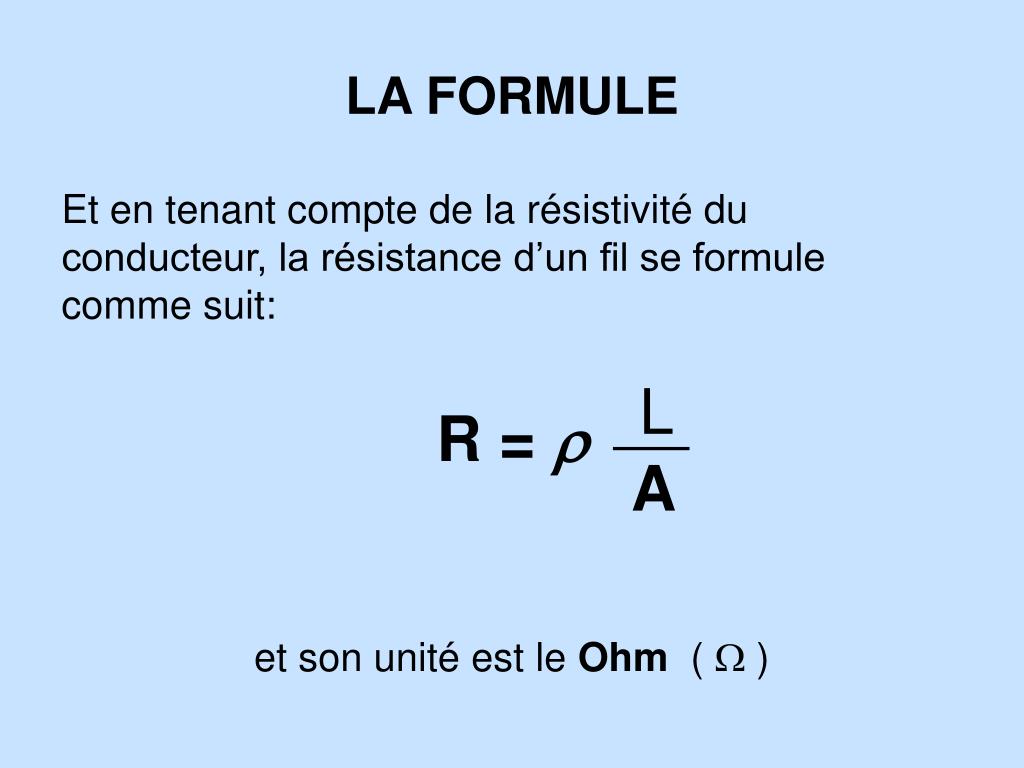

27. L A LA FORMULE Et en tenant compte de la résistivité du conducteur, la résistance d’un fil se formule comme suit: R =  et son unité est le Ohm (  )

28. Exemple de calcul: Quelle est la résistance d’un fil de cuivre d’un millimètre de diamètre et de un kilomètre de longueur? On a: Résistivité du cuivre:  = 1,7 x 10-8 -m rayon du fil: r = 0,5 mm = 0,0005 m Longueur du fil: L = 1000 m

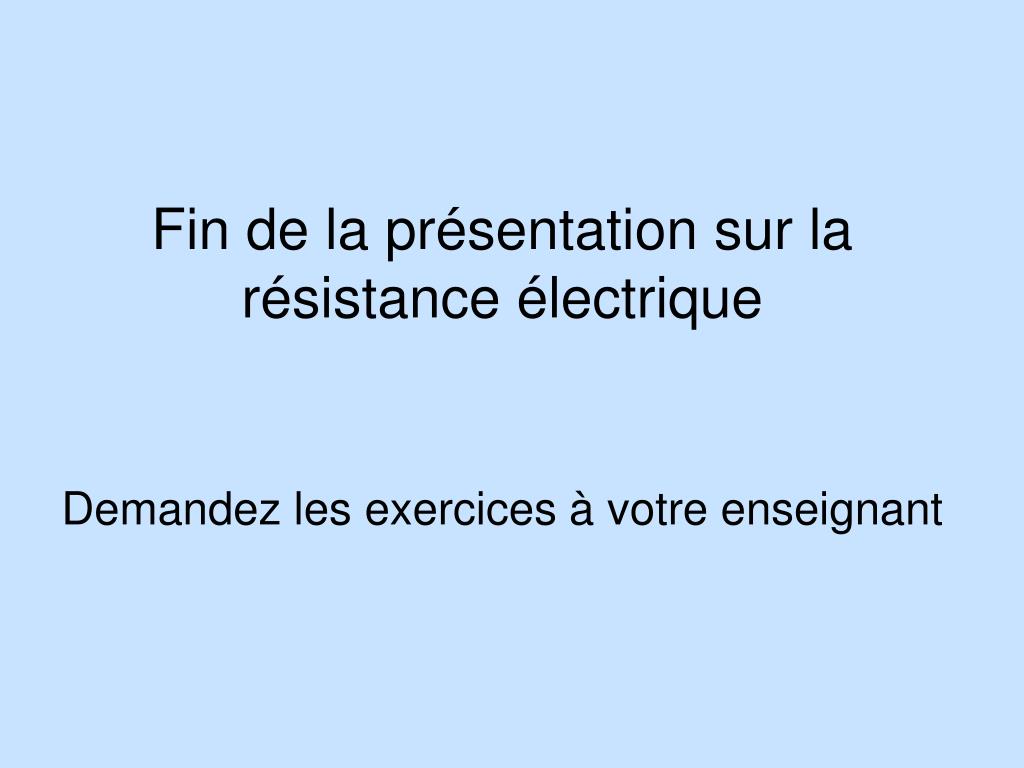

29. Fin de la présentation sur la résistance électrique Demandez les exercices à votre enseignant
