Les couches de surface

Les couches de surface. Les couches de surface. Elles comprennent : La couche de roulement - La couche de liaison. Les couches de surface. Fonctions de la couche de roulement : Protection de la structure Résistance au cisaillement Épaisseur Étanchéité ou perméabilité

mrinal
Download Presentation

Les couches de surface

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

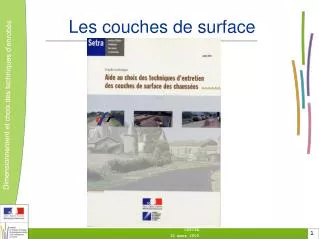

  1. COTITA Les couches de surface

  2. COTITA Les couches de surface Elles comprennent : • La couche de roulement - La couche de liaison

  3. COTITA Les couches de surface Fonctions de la couche de roulement : • Protection de la structure • Résistance au cisaillement • Épaisseur • Étanchéité ou perméabilité • Résistance aux agents extérieurs Essais labo: perméamètre, radar

  4. COTITA Les couches de surface Fonctions de la couche de roulement : • Confort • Uni longitudinal et transversal • Bruit • Aspect

  5. COTITA Les couches de surface Fonctions de la couche de roulement : • Sécurité • Antidérapage : • Micro-texture, macro-texture, résistance au polissage, drainabilité • Uni longidudinal • Contact véhicule / chaussée Essais labo: P.M.T., A.P.L. , C.F.L., C.F.T.

  6. COTITA Les couches de surface • Enduits superficiels d’usure ( MC; MCDG; BC; GLg;) • Enrobés coulés à froid ( 0/6;0/8; 0/10 parfois discontinu avec BmP) • BBUM 0/6 , 0/10 ép. 1 à 1,5 cm • BBTM 0/6 , 0/10 ép. 2 à 2,5 cm • BB drainant 0/6 , 0/10 ép. 3 à 5 cm • BBM 0/6 , 0/10 ép. 3 à 4 cm • BBSG 0/10, 0/14 ép. 5 à 10 cm • BBME 0/6 , 0/10 ép. 5 à 10 cm

  7. COTITA Les couches de surface • Les techniques associées : • Régénération de l’adhérence : grenaillage , hydrorégénération • ( Effet à durée limitée ) • Micro-incrustation • Systèmes retardant la remontées des fissures transversales • Recyclage ( faible et fort taux )

  8. COTITA TRAFIC • Coefficient de prise en compte du trafic PL • 2 à 3 voies : C= 1,0 • 4 voies et + C= 0,9 • 2X2 voies C= 0,9 • 2X3 voies et + C= 0,8

  9. COTITA ETAPE PREALABLE Afin d’optimiser la technique d’entretien, il faut connaître l’état de la chaussée. • Pour cela, il convient d’effectuer: • Une reconnaissance visuelle du site • Un relevé de dégradations • Des mesures sur chaussée: • Déflexions • Uni • Carottages • À partir des carottes: • Récupération et analyse du liant • Pseudo-Duriez

  10. COTITA Enduits Superficiels

  11. COTITA Enduits Superficiels

  12. COTITA Enduits Superficiels • Gravillons (essais): • - Caractéristiques intrinsèques (LOS ANGELES, MDE, CPA) • - Caractéristiques de fabrication (propreté, aplatissements, indice de concassage) Liants (contrôles):

  13. COTITA Enduits Superficiels • Fabrication et mise en œuvre : • - Application avril à septembre • - Température support 10°C • - Mise en place de la mosaïque par compactage pneumatique • Performances : • - Adhérence : bonne à très bonne suivant structure • - Projection d’eau : bonne drainabilité de surface • - Bruit : bonne pour granulométrie 2/4-4/6, mauvais pour granulométrie 10/14 • ALOGEN : Logiciel d’aide à la formulation des ESU

  14. COTITA Enduits Superficiels Norme NF EN 12271 (juillet 2007) Remplace la norme homologuée NF EN 12271-3 d’août 2003 Remplace la norme homologuée NF P 98-160 de janvier 1994, qui reste en vigueur jusqu’en décembre 2009

  15. COTITA ECFEnrobé coulé à froid

  16. COTITA Enrobé coulé à froid

  17. COTITA Enrobé coulé à froid

  18. COTITA Enrobé coulé à froid

  19. COTITA Enrobé coulé à froid

  20. COTITA Enrobé coulé à froid

  21. COTITA Enrobé coulé à froid

  22. COTITA Enrobé coulé à froid

  23. COTITA Enrobé coulé à froid

  24. COTITA Enrobé coulé à froid

  25. COTITA Enrobé coulé à froid

  26. COTITA Enrobé coulé à froid

  27. COTITA Enrobé coulé à froid

  28. COTITA Enrobé coulé à froid

  29. COTITA Enrobé coulé à froid

  30. COTITA Enrobé coulé à froid

  31. COTITA Enrobé coulé à froid

  32. COTITA Enrobé coulé à froid(Haute adhérence) • Gravillons -> 100% bauxite Ou matériaux PSV > 0.65

  33. COTITA Enrobé coulé à froid Norme NF EN 12273 - Octobre 2008

  34. COTITA Les techniques d’entretien Les Bétons Bitumineux ……. Normes NF EN 13108-1, 13108-2, 13108-7 GENERALITES Choix des constituants => Liants: conformes à EN 12591 (bitume pur), EN 14023 (bitume modifié), pr EN 13924 (bitume dur)la classe, le type et la quantité doivent être spécifiés. => Granulats (Gravillons, Sable, Graves,Filler d’apport): doivent être conformes à l’EN 13043 (*) et appropriés à l’usage prévu.(*) L’application de la norme française XP P 18545 est fortement conseillé

  35. COTITA Les techniques d’entretien Les Bétons Bitumineux ……. Normes NF EN 13108-1, 13108-2, 13108-7 GENERALITES => Agrégats d’enrobés: conformes à l’EN 13108-8 et appropriés à l’usage prévu. => Additifs: nature et caractéristiques doivent être déclarées et conformes à une norme européenne ou un agrément technique européen (ATR).

  36. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  37. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM) - Domaine d’emploi: - Routes à vitesse élevée -> tout trafic et autoroutes (1/3 du réseau) - Support en bon état -> pas d’ornière (1 cm), de fissures, ni de faîençage • - Entretien ou chaussée neuve • - Epaisseur faible - BBTM 2 à 2.5 cm (45 à 65 kg/m²) • - BBUM 1.5 à 2 cm (25 à 40 kg/m²)

  38. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  39. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  40. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  41. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  42. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM)

  43. COTITA BBTM Bauxite

  44. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2 et Béton bitumineux ultra mince (BBUM) NF EN 13108-2

  45. COTITA Béton Bitumineux Très Mince ( BBTM ) NF EN 13108-2

  46. COTITA Béton Bitumineux Drainant( BBDr )

  47. COTITA Béton Bitumineux Drainant( BBDr )

  48. COTITA Béton Bitumineux Drainant( BBDr )

  49. COTITA Béton Bitumineux Drainant( BBDr )

  50. COTITA Béton Bitumineux Drainant( BBDr )
