  1. GENERALITES Occurrence faible Gravité Forte . Accident Athis-Mons: électrocution d ’un élève dans un lycée technologique . Statistiques . Risque Electrique . Causes des accidents d'origine électrique (SVP) - 80% proviennent du comportement de l'individu - 20% proviennent de l'installation L'accident n'est jamais une fatalité

  2. LISTE DES ENS DONT LA SOURCE EST D ’ORIGINE ELECTRIQUE Autre chute de hauteur arrêt ou redémarrage intempestif d'un système pouvant entraîner un danger Electrisation Individu Electrocution Brûlure externe Incendies Installation Explosions Détérioration de l'outil de production

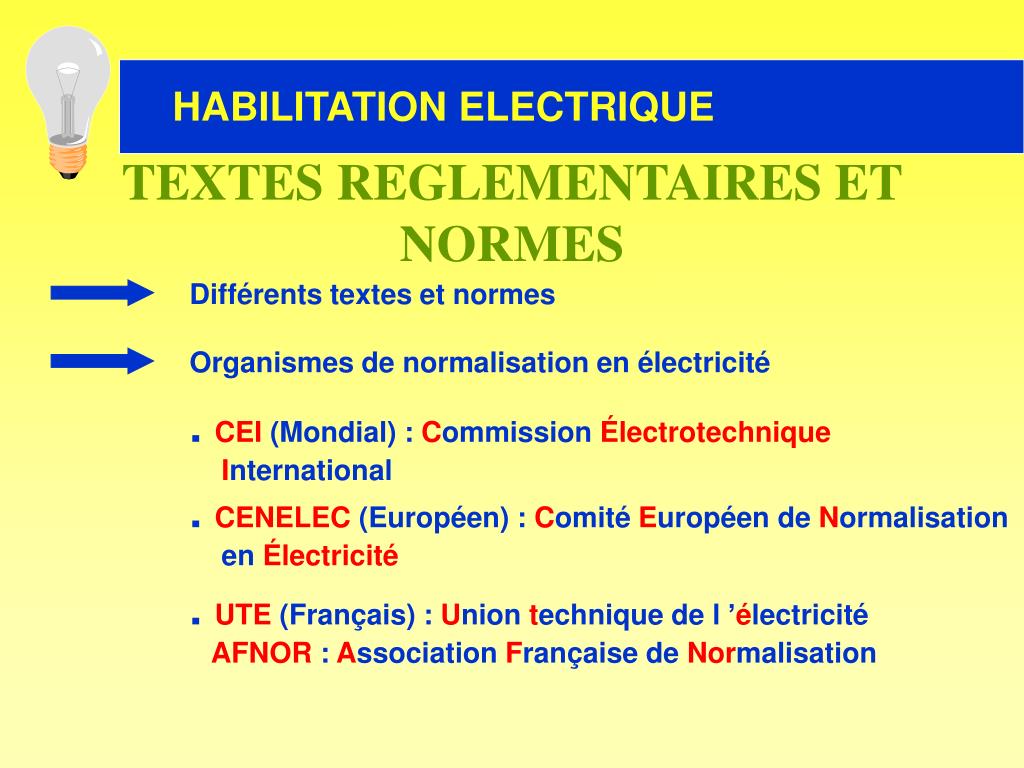

  3. TEXTES REGLEMENTAIRES ET NORMES Différents textes et normes Organismes de normalisation en électricité . CEI (Mondial) : Commission ÉlectrotechniqueInternational . CENELEC (Européen) : Comité Européen de Normalisation en Électricité . UTE (Français) : Union technique de l ’électricité AFNOR : Association Française de Normalisation

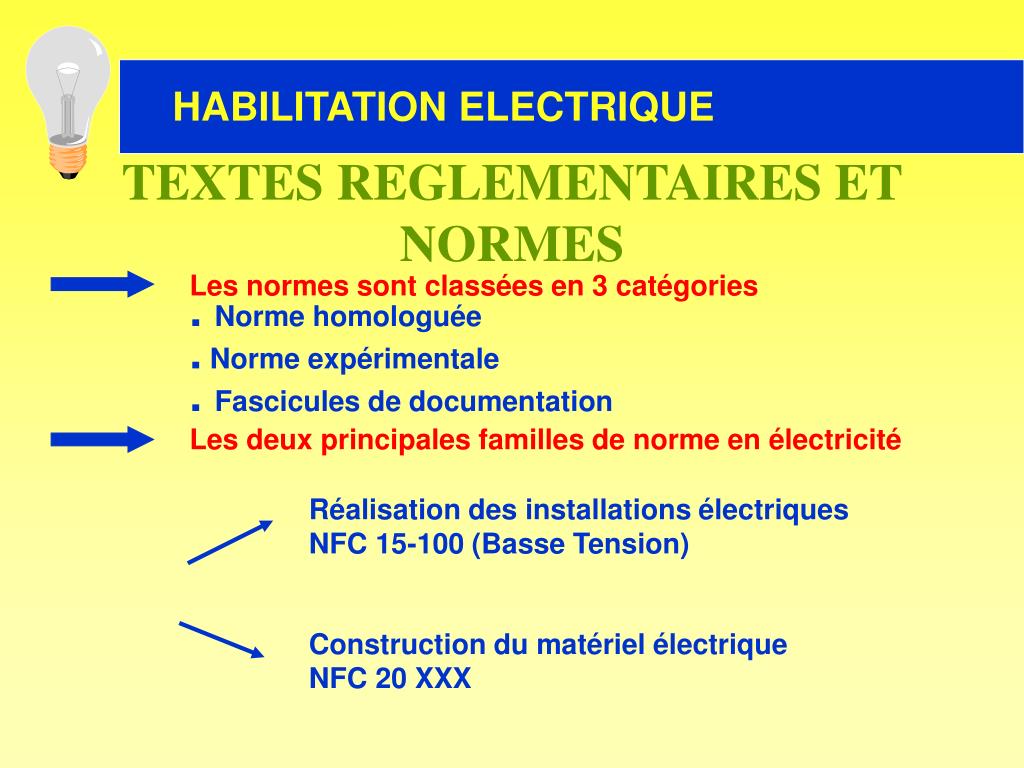

  4. TEXTES REGLEMENTAIRES ET NORMES Les normes sont classées en 3 catégories Les deux principales familles de norme en électricité Réalisation des installations électriques NFC 15-100 (Basse Tension) Construction du matériel électrique NFC 20 XXX . Norme homologuée . Norme expérimentale . Fascicules de documentation

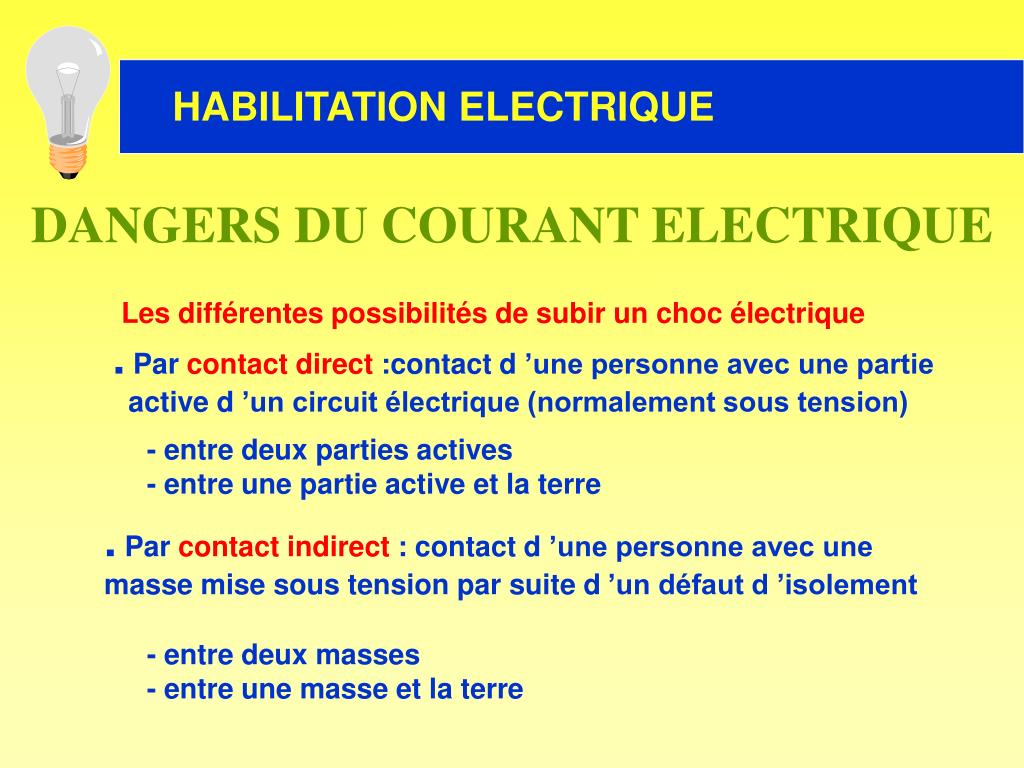

  5. DANGERS DU COURANT ELECTRIQUE Les différentes possibilités de subir un choc électrique . Par contact direct :contact d ’une personne avec une partie active d ’un circuit électrique (normalement sous tension) - entre deux parties actives - entre une partie active et la terre . Par contact indirect : contact d ’une personne avec une masse mise sous tension par suite d ’un défaut d ’isolement - entre deux masses - entre une masse et la terre

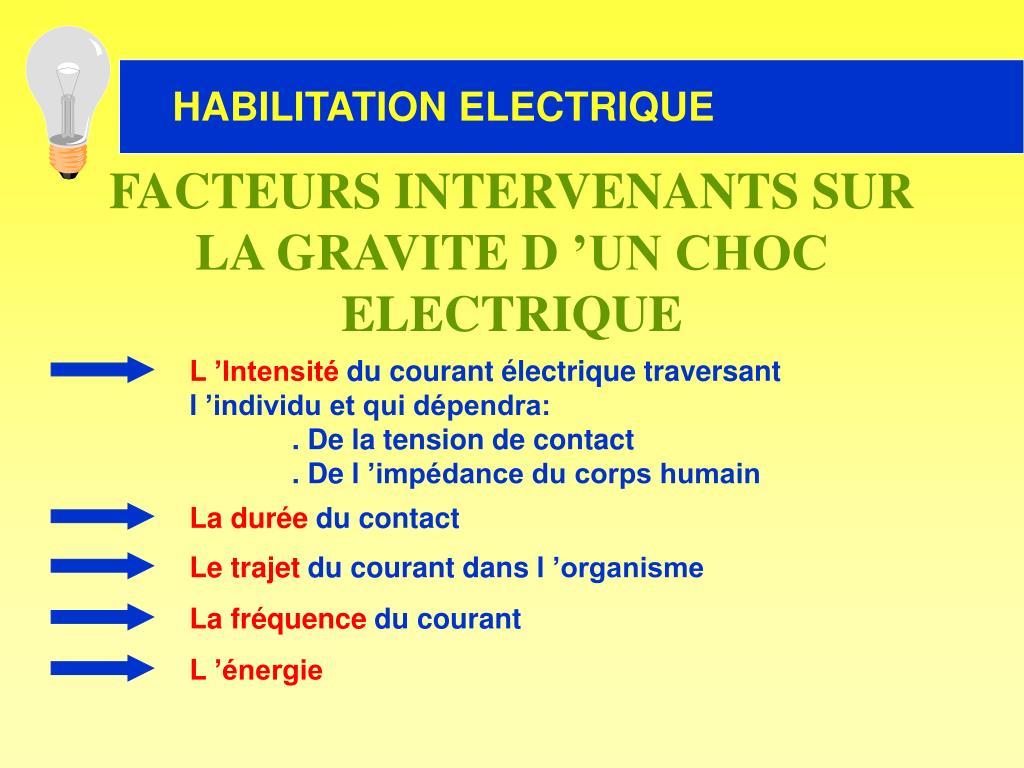

  6. FACTEURS INTERVENANTS SUR LA GRAVITE D ’UN CHOC ELECTRIQUE L ’Intensité du courant électrique traversant l ’individu et qui dépendra: . De la tension de contact . De l ’impédance du corps humain L ’énergie La fréquence du courant Le trajet du courant dans l ’organisme La durée du contact

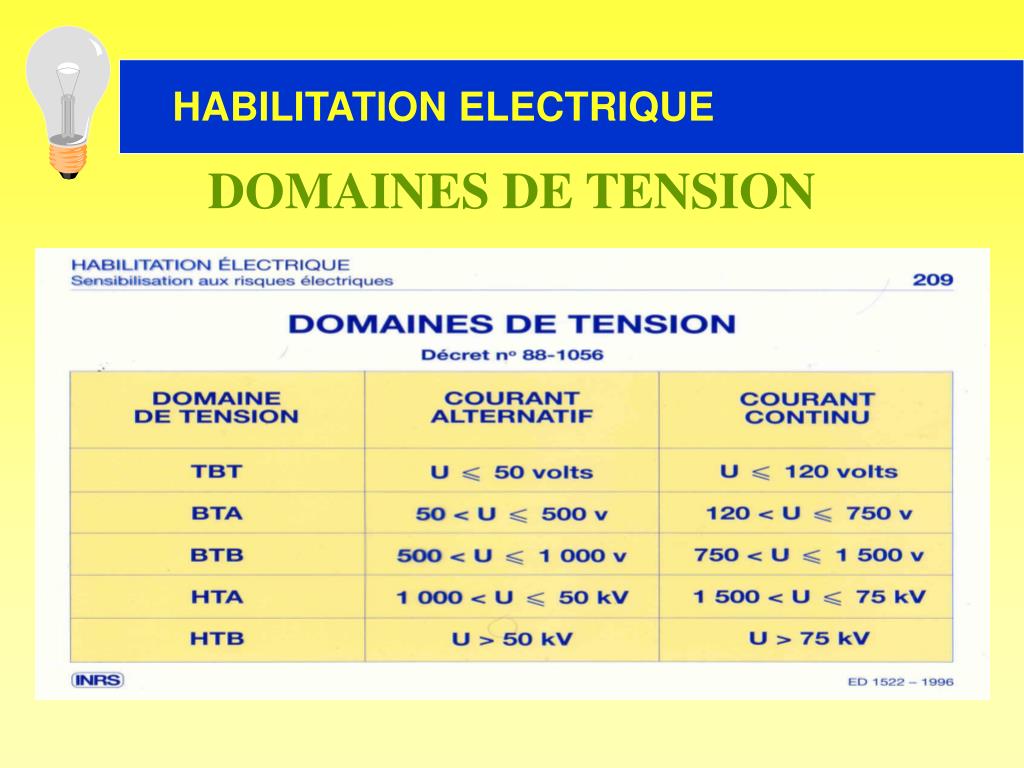

  7. DOMAINES DE TENSION

  8. CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE ( SLT) Du type de contact (Direct ou indirect) Des schémas de liaison à la terre SLT . La tension de contact (et donc l ’intensité du courant traversant l ’individu)dépendra: . Les différents SLT utilisés sont les suivants : TT ,TN ,IT

  9. CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE (SLT) 1ère lettre: elle donne la position du neutre du secondaire du transformateur d ’alimentation par rapport à la terre : T ou I pratiquement 2ème lettre: elle donne la position des masses des récepteurs par rapport à la terre : T ou N pratiquement . Chaque SLT est caractérisé par au moins deux lettres

  10. CHOC ELECTRIQUE ET SCHEMAS DE LIAISON A LA TERRE (SLT) Contact Direct : Il y a danger quel que soit le SLT choisi Contact Indirect : * Régime TT ou TN : Danger * Régime IT:- Aucun danger au premier défaut - Danger au deuxième défaut

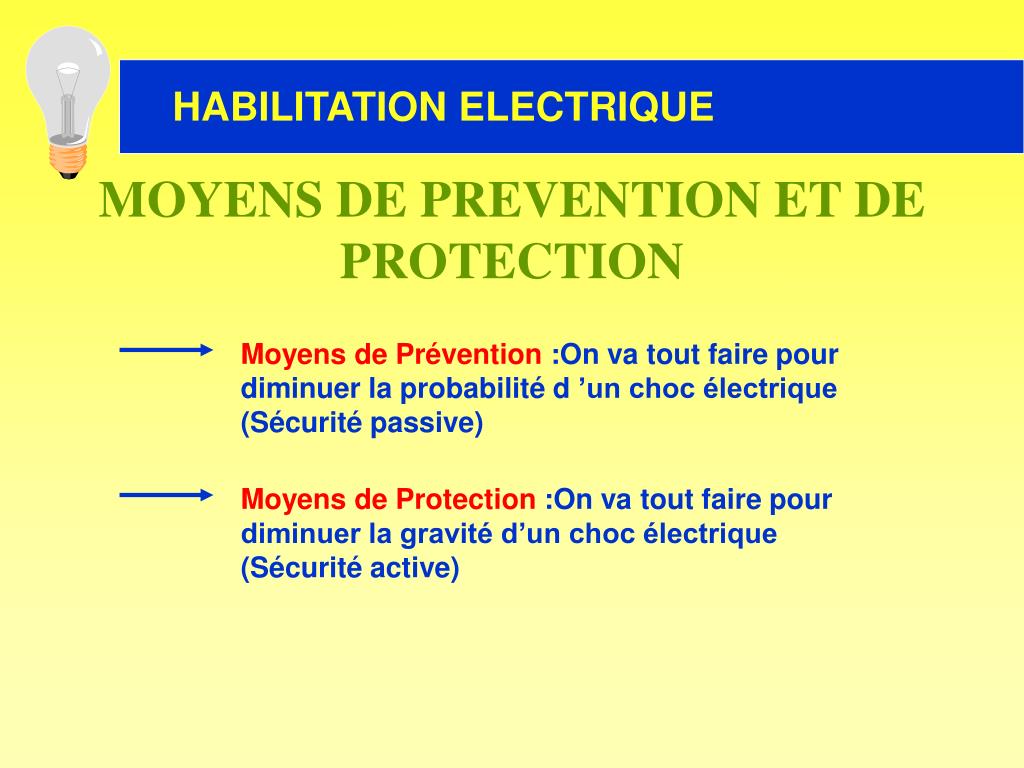

  11. MOYENS DE PREVENTION ET DE PROTECTION Moyens de Protection :On va tout faire pour diminuer la gravité d’un choc électrique (Sécurité active) Moyens de Prévention :On va tout faire pour diminuer la probabilité d ’un choc électrique (Sécurité passive)

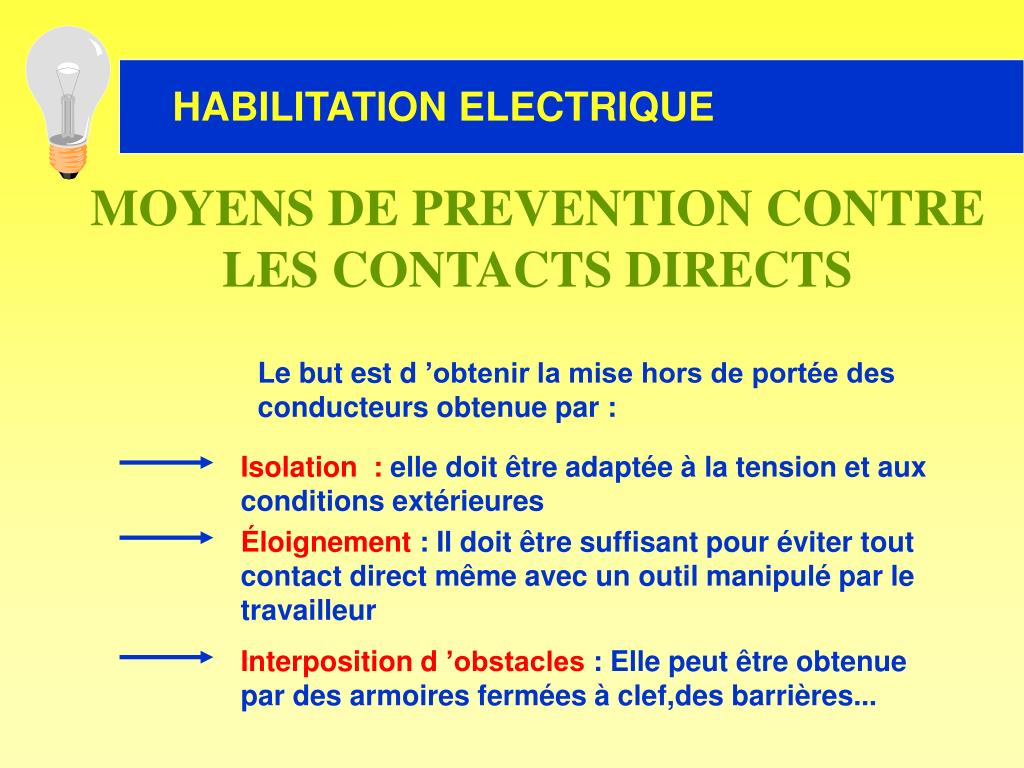

  12. MOYENS DE PREVENTION CONTRE LES CONTACTS DIRECTS Isolation : elle doit être adaptée à la tension et aux conditions extérieures Éloignement : Il doit être suffisant pour éviter tout contact direct même avec un outil manipulé par le travailleur Interposition d ’obstacles : Elle peut être obtenue par des armoires fermées à clef,des barrières... Le but est d ’obtenir la mise hors de portée des conducteurs obtenue par :

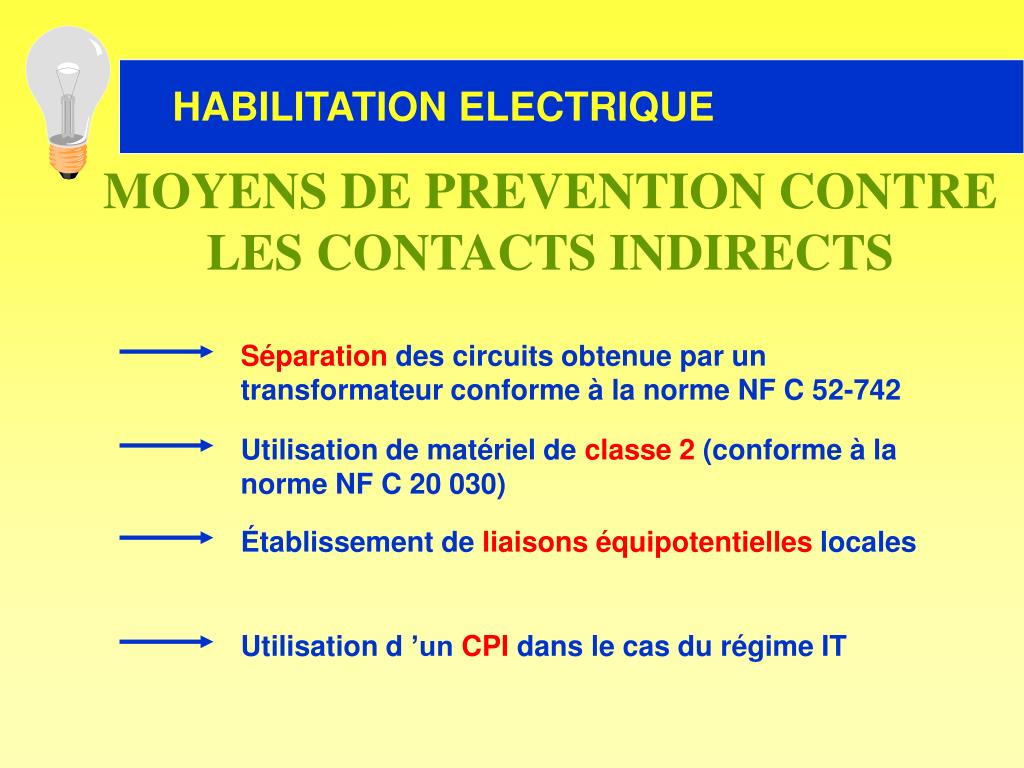

  13. MOYENS DE PREVENTION CONTRE LES CONTACTS INDIRECTS Utilisation de matériel de classe 2 (conforme à la norme NF C 20 030) Établissement de liaisons équipotentielles locales Utilisation d ’un CPI dans le cas du régime IT Séparation des circuits obtenue par un transformateur conforme à la norme NF C 52-742

  14. MOYENS DE PROTECTION CONTRE LES CONTACTS DIRECTS Entre deux conducteurs actifs: utilisation de la TBTS (U<25V) Entre un conducteur actif et le sol :Utilisation de la TBTS ou d ’un différentiel HS (I < 30 mA) Utilisation des EPI:Gants,chaussures isolantes, casque,vêtements isolants)

  15. MOYENS DE PROTECTION CONTRE LES CONTACTS INDIRECTS Régime TT: Dispositif différentiel résiduel DDR (interrupteur ou disjoncteur) Régime TN :Cartouche fusible ou disjoncteur magnétothermique Régime IT (au deuxième défaut seulement) : .Masses indépendantes: DDR placé au plus près du récepteur .Masses interconnectées : Disjoncteur magnétothermique

  16. PLAN D’INTERVENTION PROTEGER SECOURIR ALERTER La victime, soi même, les autres - non qualifié : collecter les informations, pratiquer quelques gestes simples pour éviter l’aggravation de l’état de la victime - qualifié :compétence d ’un SST ou d’un titulaire de l’AFPS Les secours (les pompiers, le SAMU, l ’infirmerie et les responsables de l ’entreprise)

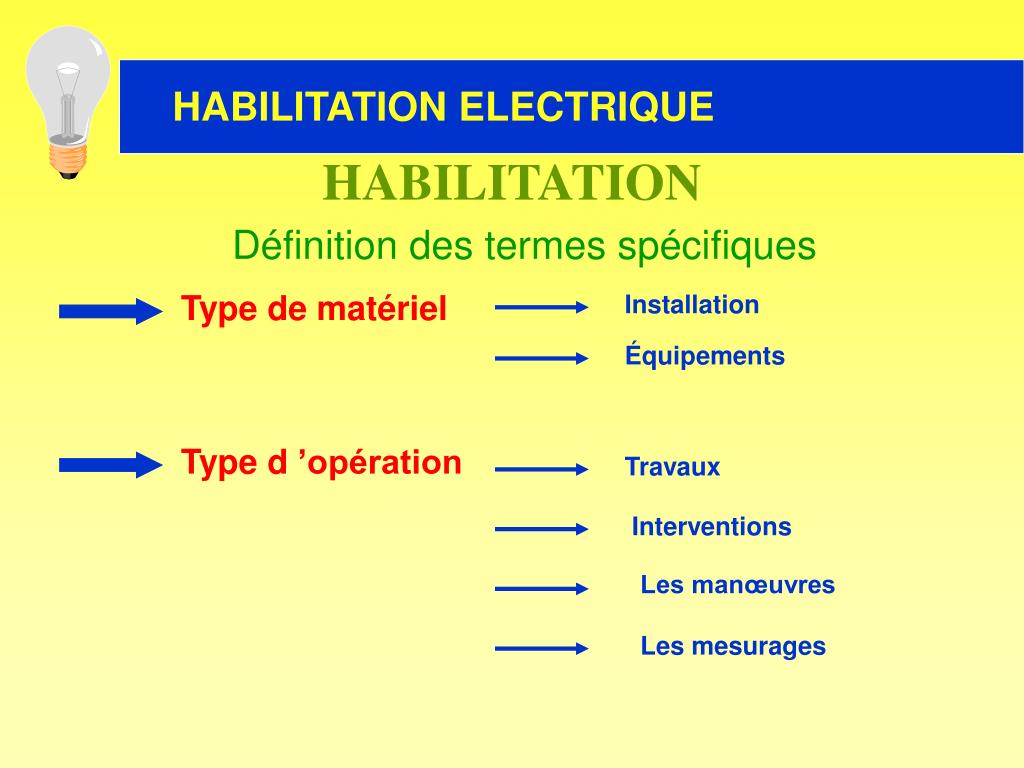

  17. HABILITATION Type de matériel Type d ’opération Installation Équipements Travaux Interventions Les manœuvres Les mesurages Définition des termes spécifiques

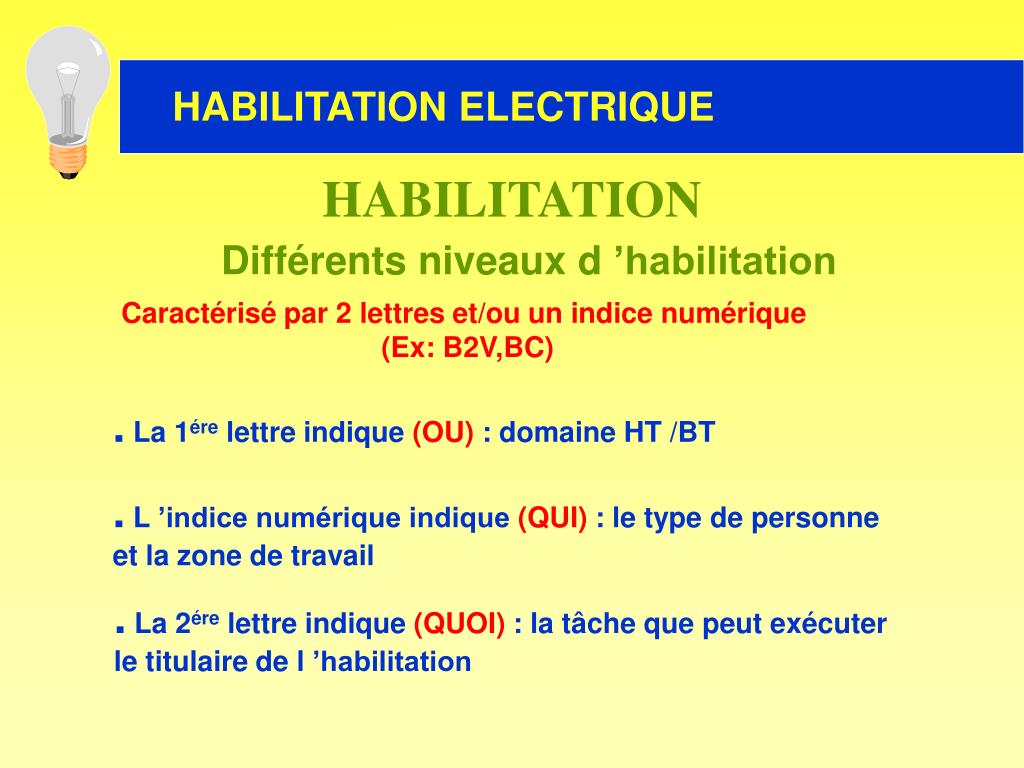

  18. HABILITATION Différents niveaux d ’habilitation Caractérisé par 2 lettres et/ou un indice numérique (Ex: B2V,BC) . La 1ére lettre indique (OU) : domaine HT /BT . L ’indice numérique indique (QUI) : le type de personne et la zone de travail . La 2ére lettre indique (QUOI) : la tâche que peut exécuter le titulaire de l ’habilitation

  19. HABILITATION L’ employeur et chef d ’établissement ou le chargé d ’exploitation Le chargé de consignation Le chargé de travaux Le surveillant de sécurité électrique L ’exécutant Hiérarchisation des responsabilités

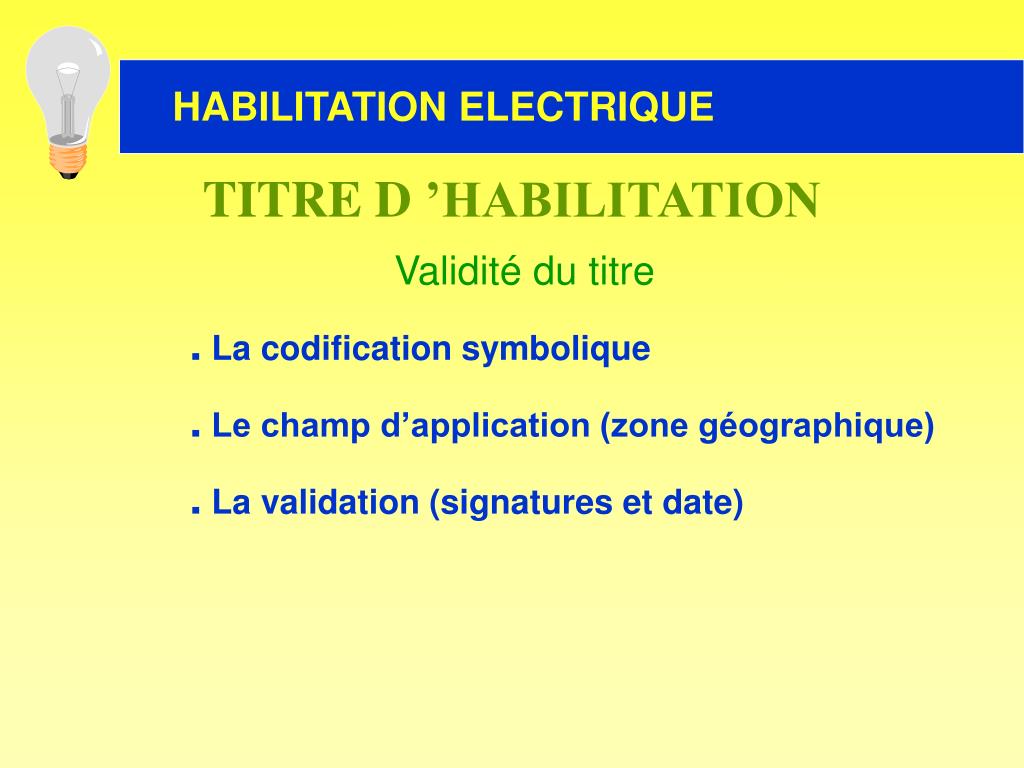

  20. TITRE D ’HABILITATION Validité du titre . La codification symbolique . Le champ d’application (zone géographique) . La validation (signatures et date)

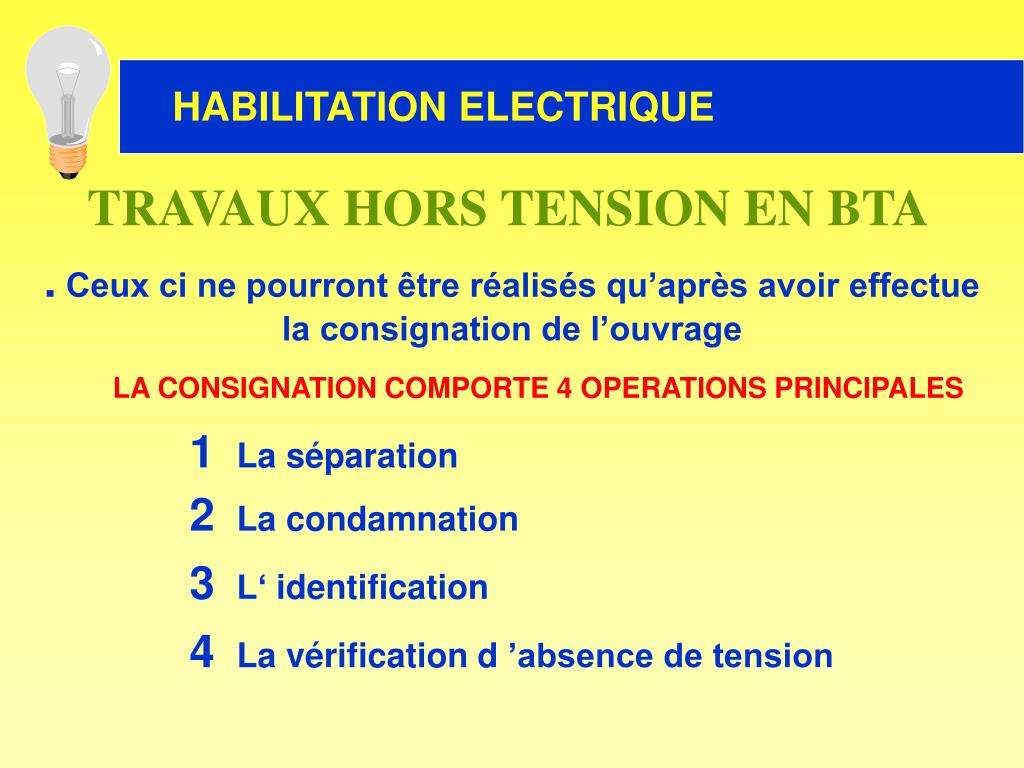

  21. TRAVAUX HORS TENSION EN BTA . Ceux ci ne pourront être réalisés qu’après avoir effectue la consignation de l’ouvrage LA CONSIGNATION COMPORTE 4 OPERATIONS PRINCIPALES 1 La séparation 2 La condamnation 3 L‘ identification 4 La vérification d ’absence de tension

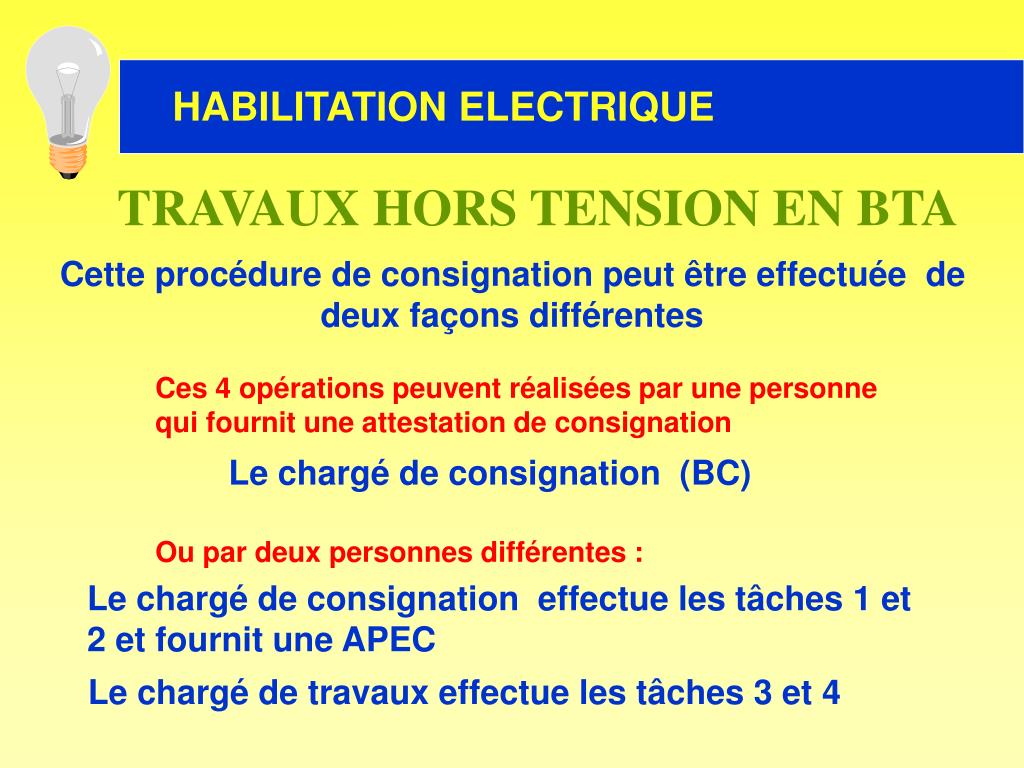

  22. TRAVAUX HORS TENSION EN BTA Cette procédure de consignation peut être effectuée de deux façons différentes Ces 4 opérations peuvent réalisées par une personne qui fournit une attestation de consignation Le chargé de consignation (BC) Ou par deux personnes différentes : Le chargé de consignation effectue les tâches 1 et 2 et fournit une APEC Le chargé de travaux effectue les tâches 3 et 4

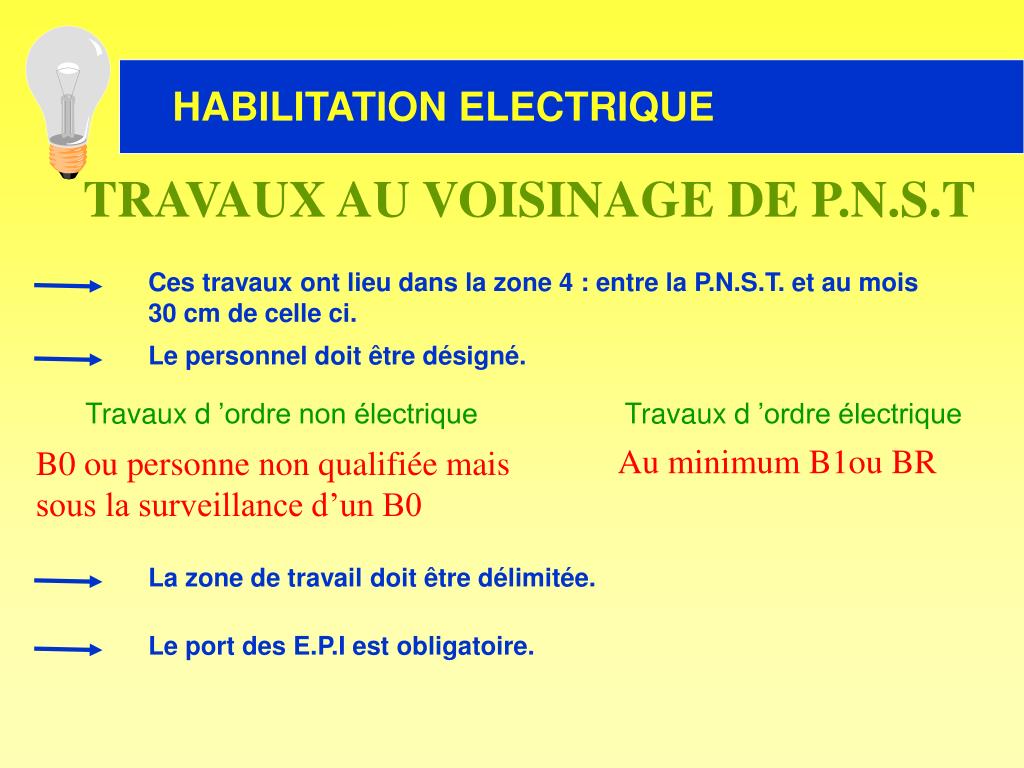

  23. TRAVAUX AU VOISINAGE DE P.N.S.T Ces travaux ont lieu dans la zone 4 : entre la P.N.S.T. et au mois 30 cm de celle ci. La zone de travail doit être délimitée. Le personnel doit être désigné. Travaux d ’ordre non électrique Travaux d ’ordre électrique Au minimum B1ou BR B0 ou personne non qualifiée mais sous la surveillance d’un B0 Le port des E.P.I est obligatoire.

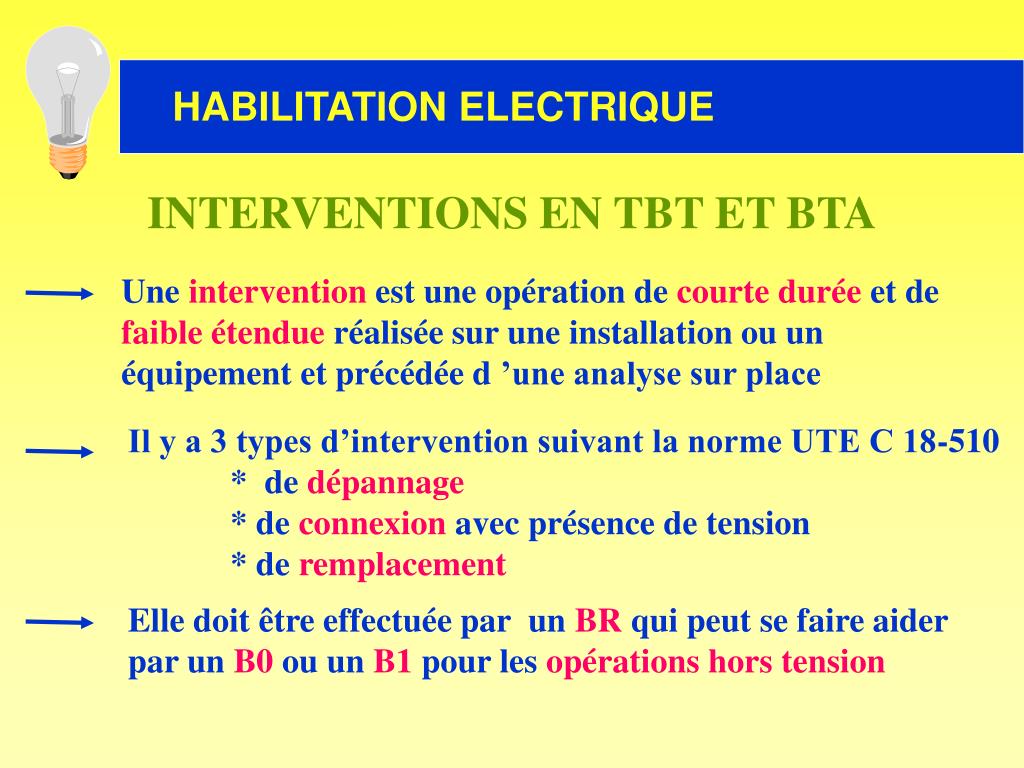

  24. INTERVENTIONS EN TBT ET BTA Une intervention est une opération de courte durée et de faible étendue réalisée sur une installation ou un équipement et précédée d ’une analyse sur place Il y a 3 types d’intervention suivant la norme UTE C 18-510 * de dépannage * de connexion avec présence de tension * de remplacement Elle doit être effectuée par un BR qui peut se faire aider par un B0 ou un B1 pour les opérations hors tension

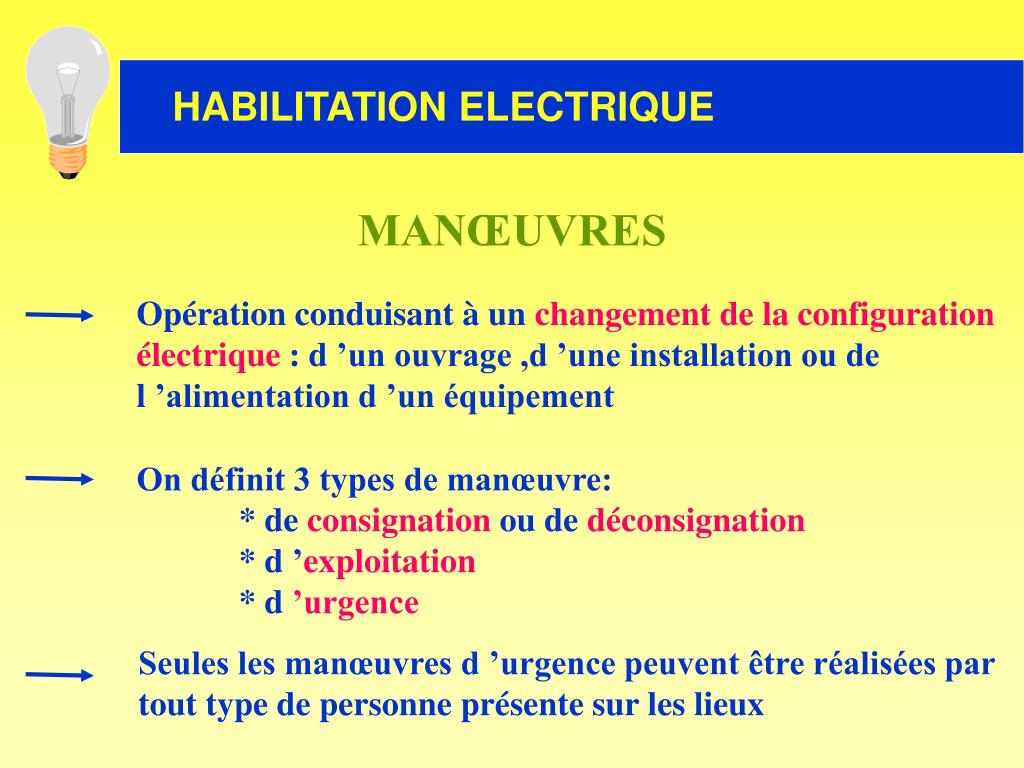

  25. MANŒUVRES Opération conduisant à un changement de la configuration électrique : d ’un ouvrage ,d ’une installation ou de l ’alimentation d ’un équipement On définit 3 types de manœuvre: * de consignation ou de déconsignation * d ’exploitation * d ’urgence Seules les manœuvres d ’urgence peuvent être réalisées par tout type de personne présente sur les lieux
