I nterruptores de Media Tensión

1. Dos Tecnologías de Corte SF6 y Vacio Interruptores de Media Tensión

2. EvolisInterruptor Automático de MT hasta 17,5 kV

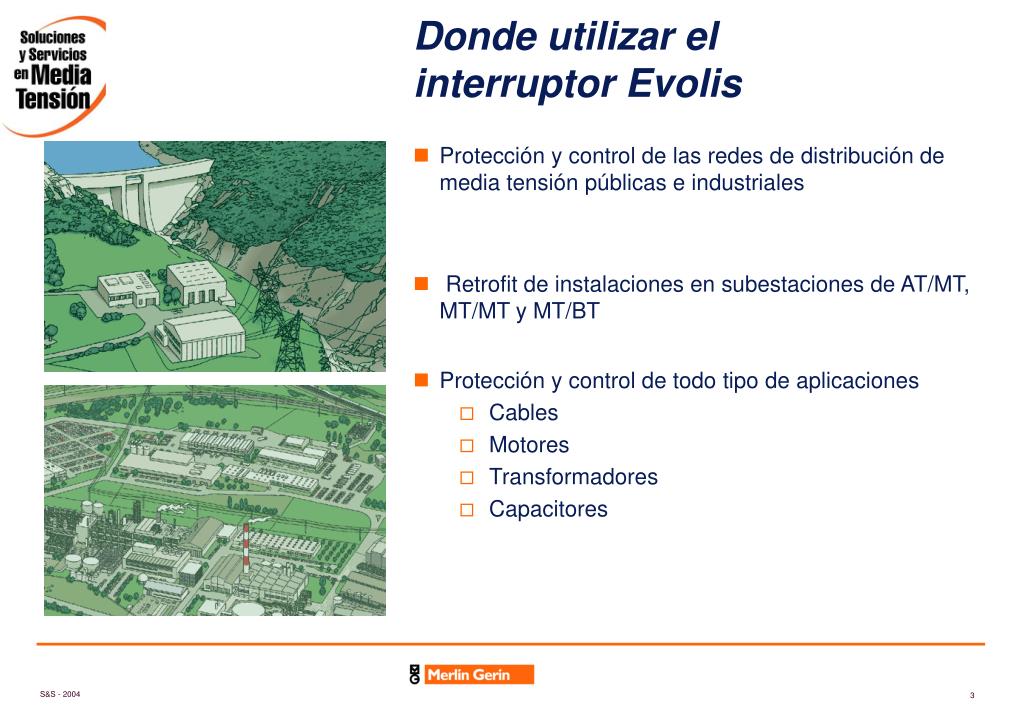

3. Donde utilizar elinterruptor Evolis • Protección y control de las redes de distribución de media tensión públicas e industriales • Retrofit de instalaciones en subestaciones de AT/MT, MT/MT y MT/BT • Protección y control de todo tipo de aplicaciones • Cables • Motores • Transformadores • Capacitores

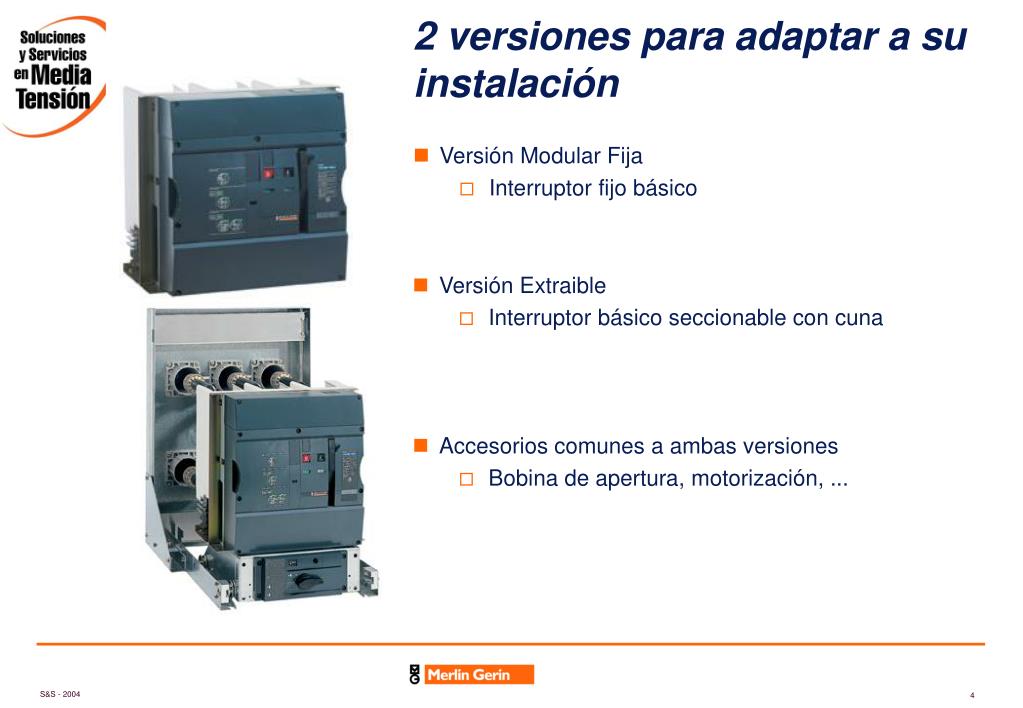

4. 2 versiones para adaptar a su instalación • Versión Modular Fija • Interruptor fijo básico • Versión Extraible • Interruptor básico seccionable con cuna • Accesorios comunes a ambas versiones • Bobina de apertura, motorización, ...

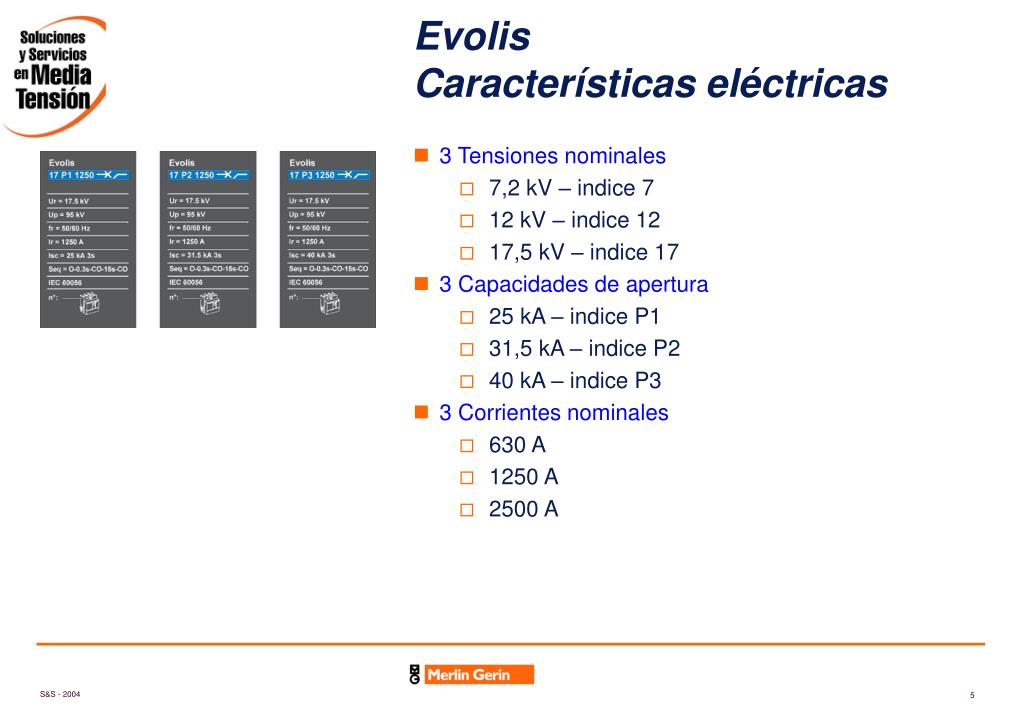

5. EvolisCaracterísticas eléctricas • 3 Tensiones nominales • 7,2 kV – indice 7 • 12 kV – indice 12 • 17,5 kV – indice 17 • 3 Capacidades de apertura • 25 kA – indice P1 • 31,5 kA – indice P2 • 40 kA – indice P3 • 3 Corrientes nominales • 630 A • 1250 A • 2500 A

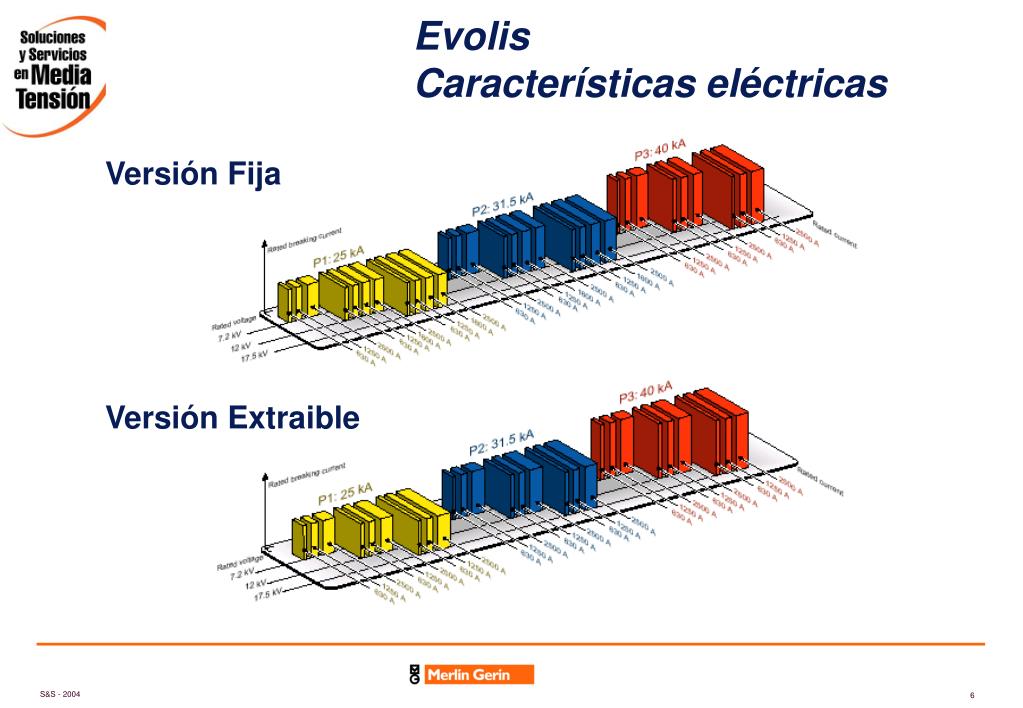

6. Versión Fija Versión Extraible EvolisCaracterísticas eléctricas

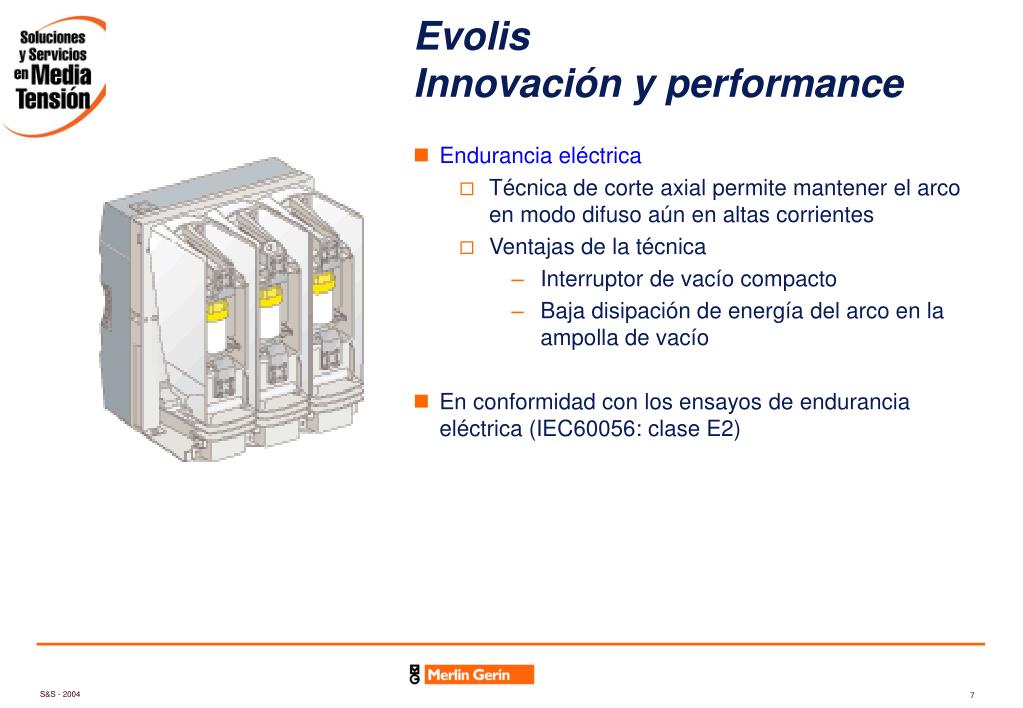

7. EvolisInnovación y performance • Endurancia eléctrica • Técnica de corte axial permite mantener el arco en modo difuso aún en altas corrientes • Ventajas de la técnica • Interruptor de vacío compacto • Baja disipación de energía del arco en la ampolla de vacío • En conformidad con los ensayos de endurancia eléctrica (IEC60056: clase E2)

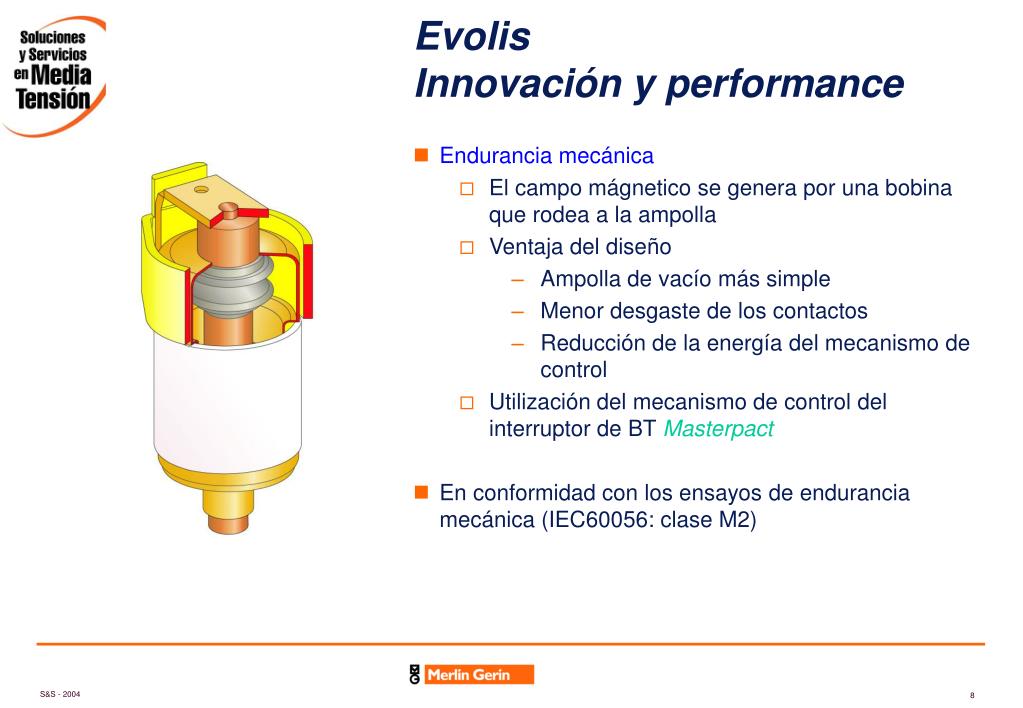

8. EvolisInnovación y performance • Endurancia mecánica • El campo mágnetico se genera por una bobina que rodea a la ampolla • Ventaja del diseño • Ampolla de vacío más simple • Menor desgaste de los contactos • Reducción de la energía del mecanismo de control • Utilización del mecanismo de control del interruptor de BT Masterpact • En conformidad con los ensayos de endurancia mecánica (IEC60056: clase M2)

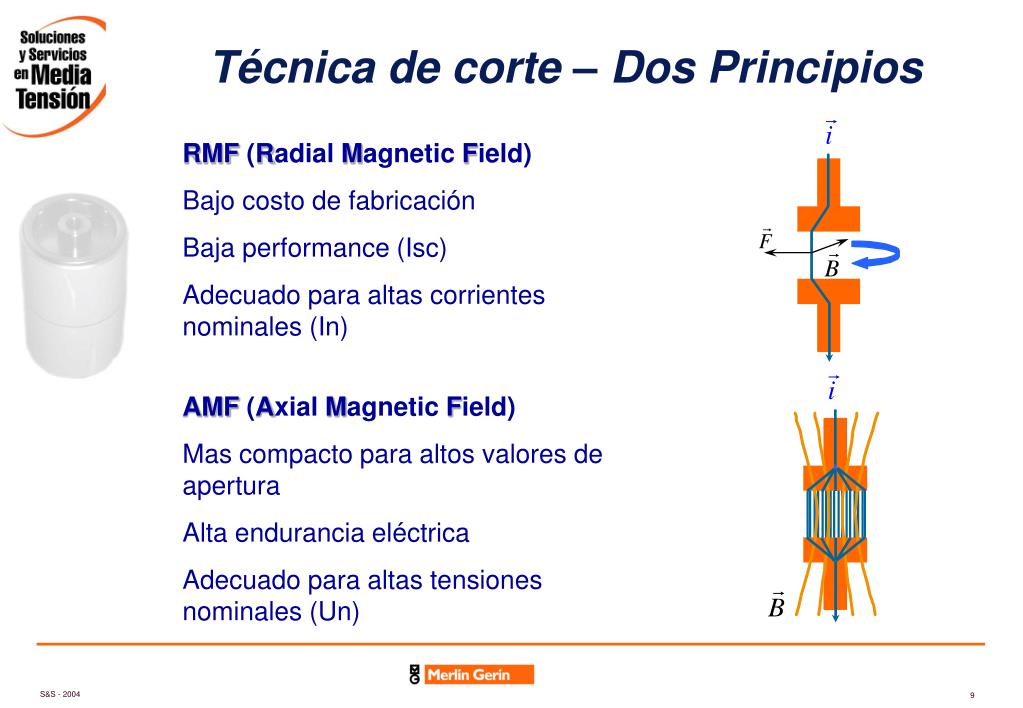

9. Técnica de corte – Dos Principios RMF (Radial Magnetic Field) Bajo costo de fabricación Baja performance (Isc) Adecuado para altas corrientes nominales (In) AMF (Axial Magnetic Field) Mas compacto para altos valores de apertura Alta endurancia eléctrica Adecuado para altas tensiones nominales (Un)

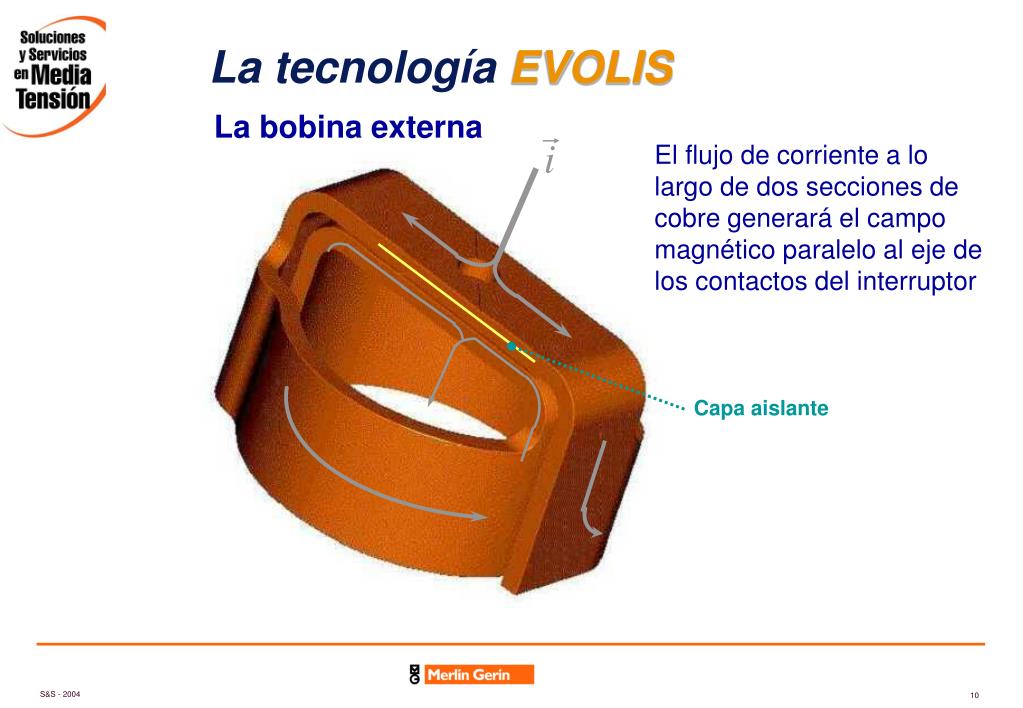

10. r i Capa aislante La tecnología EVOLIS La bobina externa El flujo de corriente a lo largo de dos secciones de cobre generará el campo magnético paralelo al eje de los contactos del interruptor

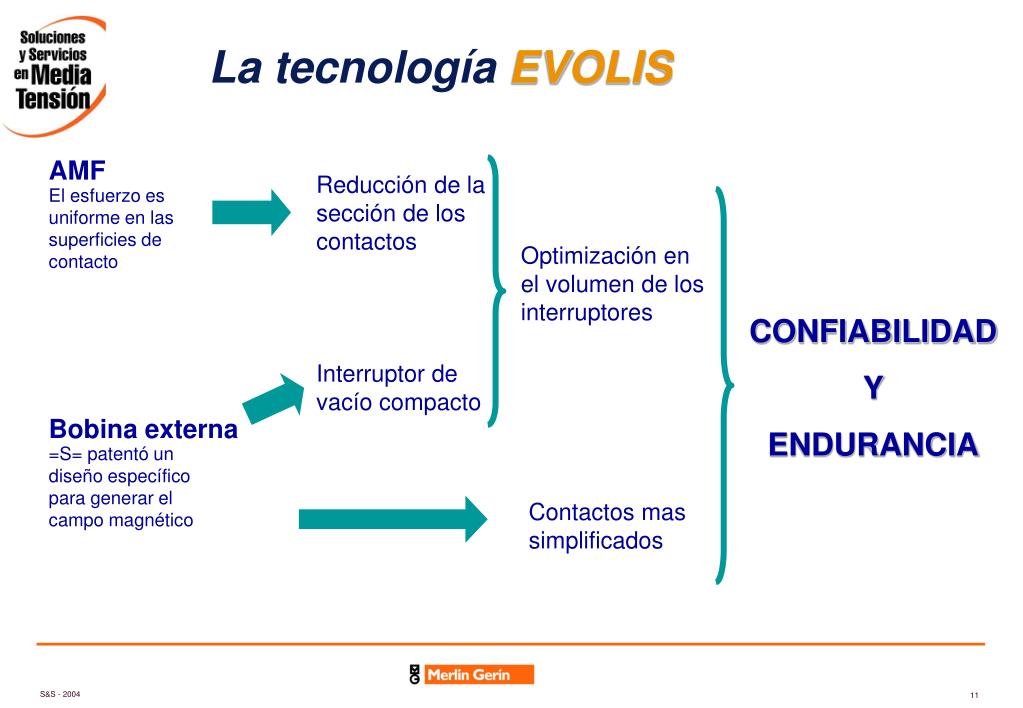

11. AMF El esfuerzo es uniforme en las superficies de contacto Bobina externa =S= patentó un diseño específico para generar el campo magnético La tecnología EVOLIS Reducción de la sección de los contactos Optimización en el volumen de los interruptores CONFIABILIDAD Y ENDURANCIA Interruptor de vacío compacto Contactos mas simplificados

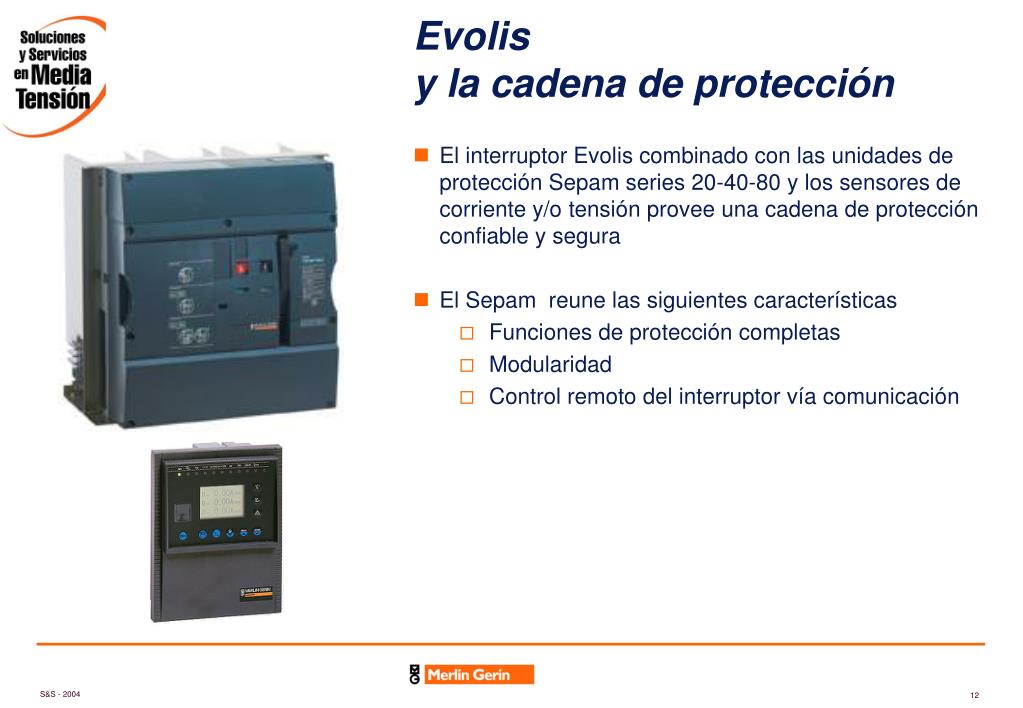

12. Evolis y la cadena de protección • El interruptor Evolis combinado con las unidades de protección Sepam series 20-40-80 y los sensores de corriente y/o tensión provee una cadena de protección confiable y segura • El Sepam reune las siguientes características • Funciones de protección completas • Modularidad • Control remoto del interruptor vía comunicación

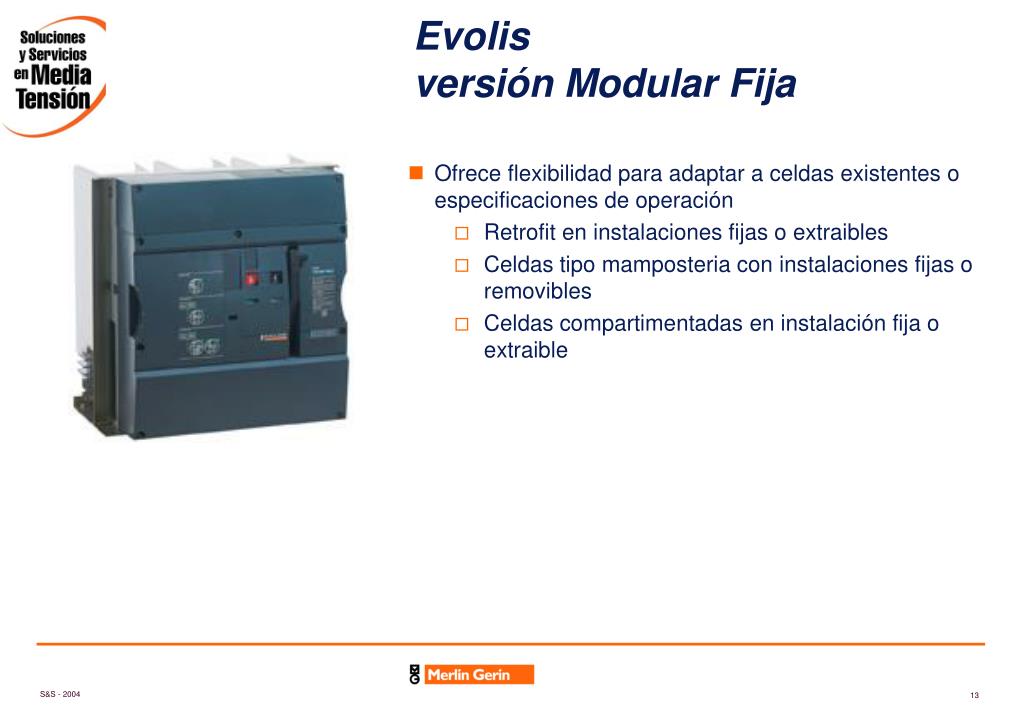

13. Evolisversión Modular Fija • Ofrece flexibilidad para adaptar a celdas existentes o especificaciones de operación • Retrofit en instalaciones fijas o extraibles • Celdas tipo mamposteria con instalaciones fijas o removibles • Celdas compartimentadas en instalación fija o extraible

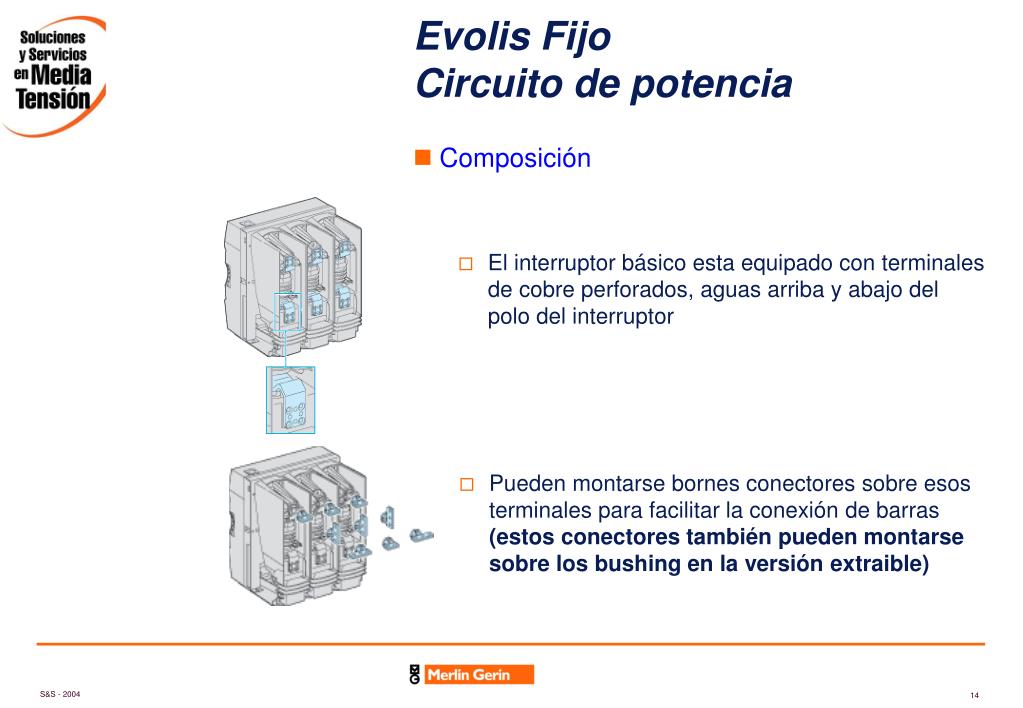

14. Evolis FijoCircuito de potencia • Composición • El interruptor básico esta equipado con terminales de cobre perforados, aguas arriba y abajo del polo del interruptor • Pueden montarse bornes conectores sobre esos terminales para facilitar la conexión de barras (estos conectores también pueden montarse sobre los bushing en la versión extraible)

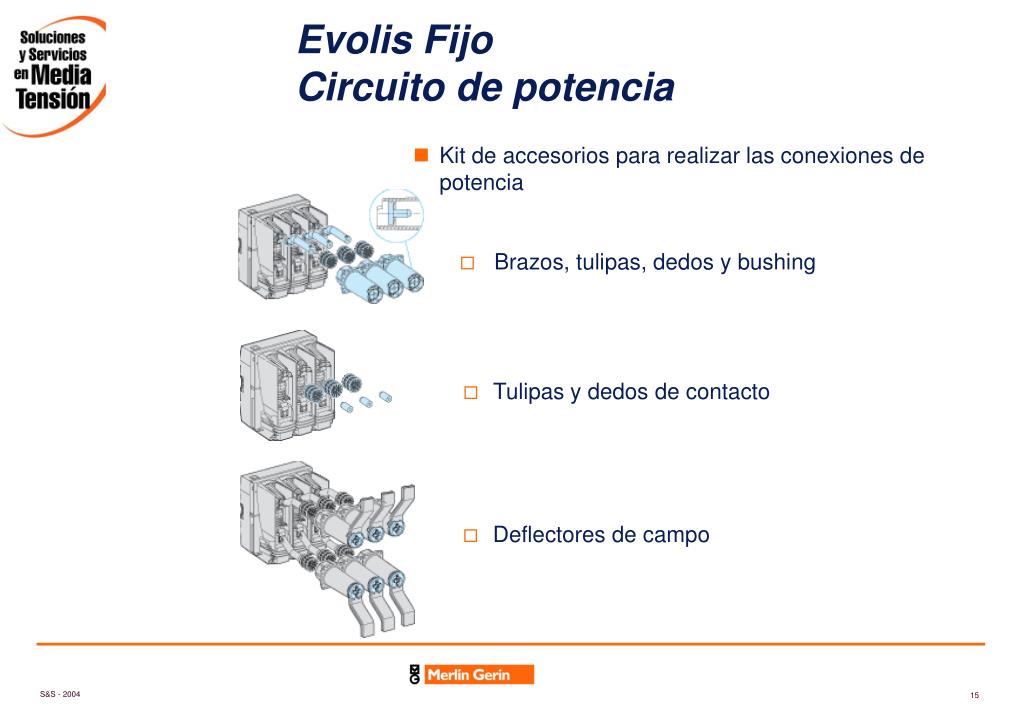

15. Evolis FijoCircuito de potencia • Kit de accesorios para realizar las conexiones de potencia • Brazos, tulipas, dedos y bushing • Tulipas y dedos de contacto • Deflectores de campo

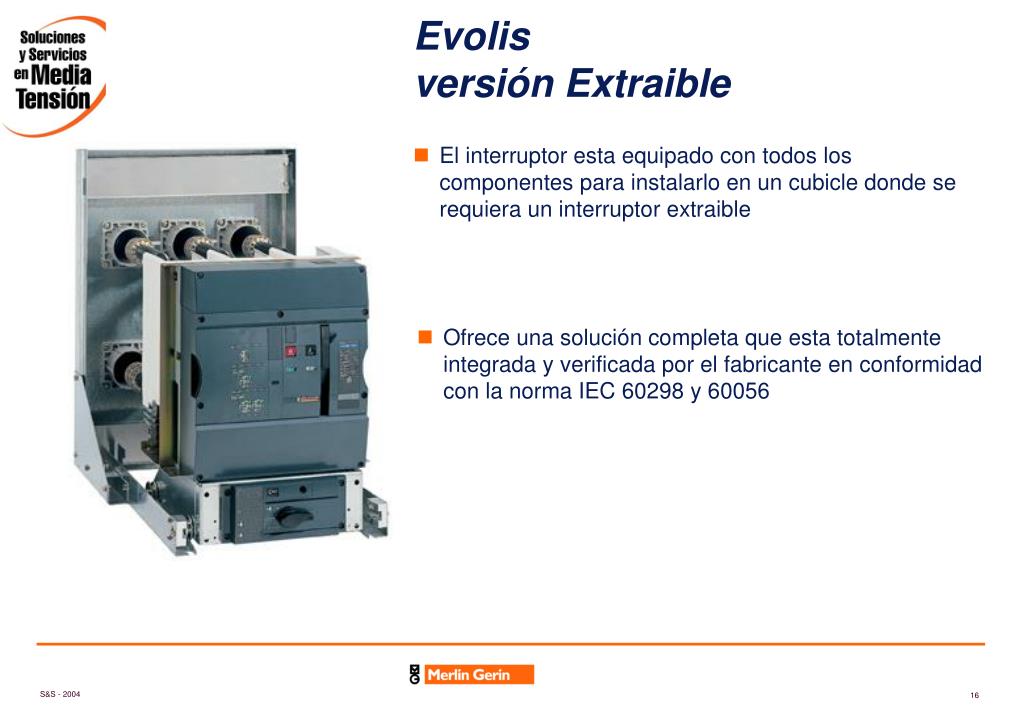

16. Evolisversión Extraible • El interruptor esta equipado con todos los componentes para instalarlo en un cubicle donde se requiera un interruptor extraible • Ofrece una solución completa que esta totalmente integrada y verificada por el fabricante en conformidad con la norma IEC 60298 y 60056

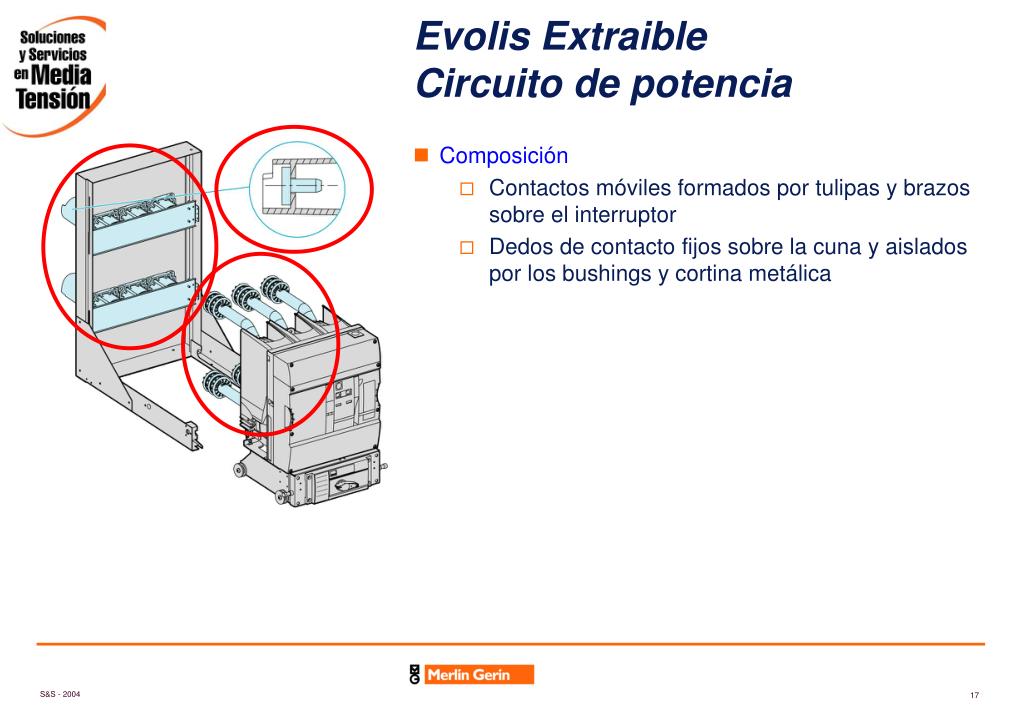

17. Evolis Extraible Circuito de potencia • Composición • Contactos móviles formados por tulipas y brazos sobre el interruptor • Dedos de contacto fijos sobre la cuna y aislados por los bushings y cortina metálica

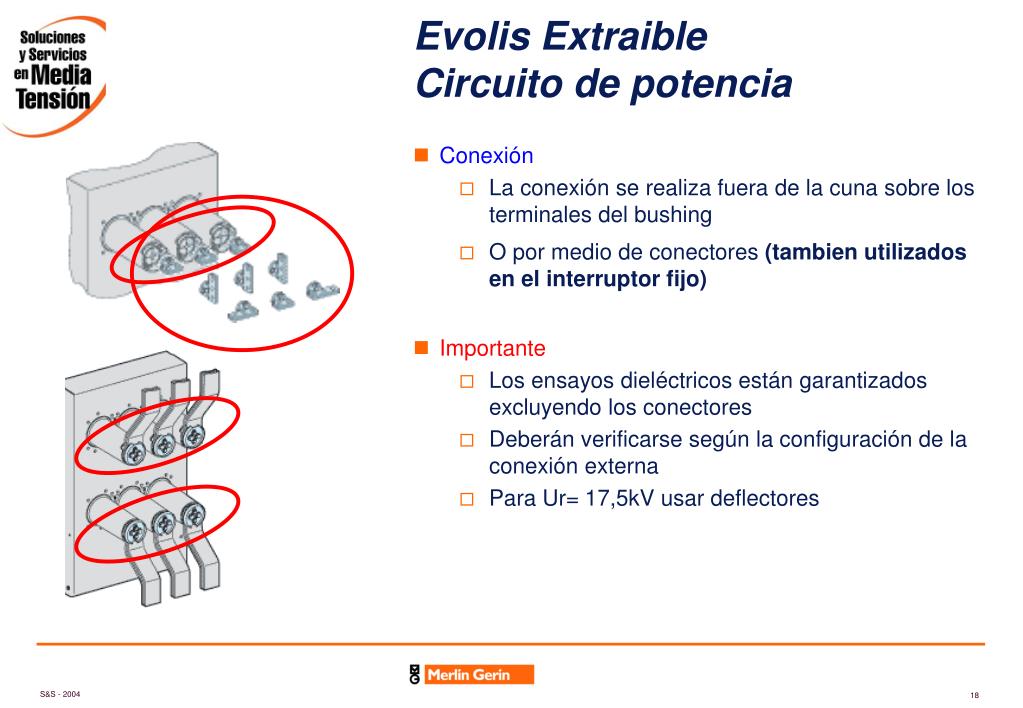

18. Evolis Extraible Circuito de potencia • Conexión • La conexión se realiza fuera de la cuna sobre los terminales del bushing • O por medio de conectores (tambien utilizados en el interruptor fijo) • Importante • Los ensayos dieléctricos están garantizados excluyendo los conectores • Deberán verificarse según la configuración de la conexión externa • Para Ur= 17,5kV usar deflectores

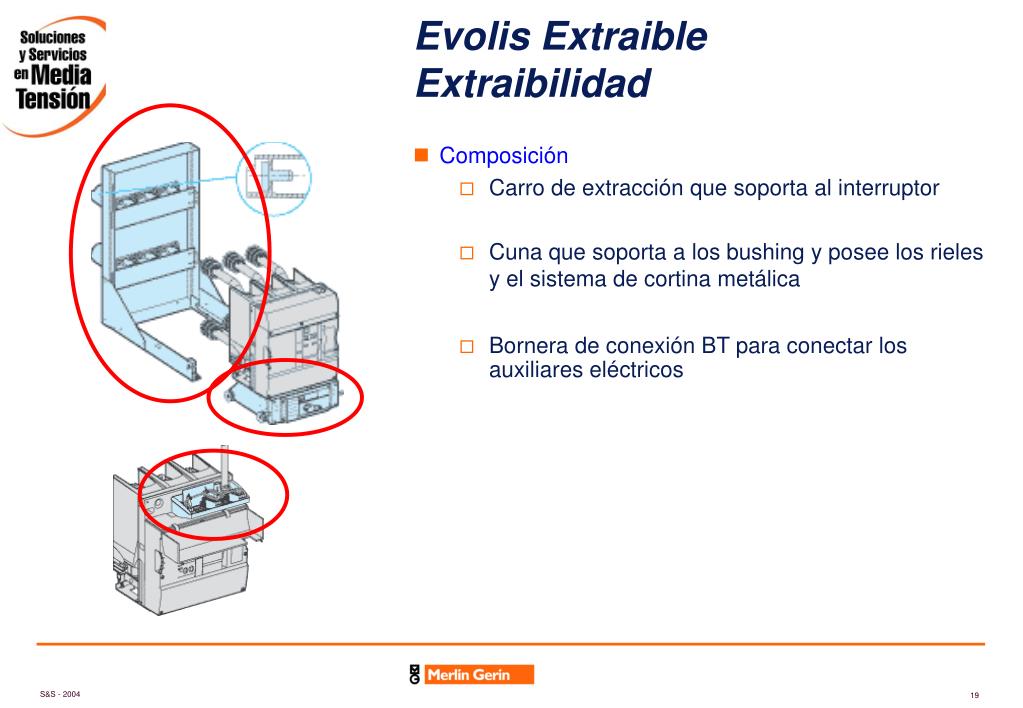

19. Evolis Extraible Extraibilidad • Composición • Carro de extracción que soporta al interruptor • Cuna que soporta a los bushing y posee los rieles y el sistema de cortina metálica • Bornera de conexión BT para conectar los auxiliares eléctricos

20. Evolis Extraible Extraibilidad • El interruptor se mueve a tres posiciones estables • Servicio (o insertado) • Test • Extraido • Esta operación puede hacerse con un carro de extracción impulsado a cremallera que permite insertar el interruptor con la puerta cerrada

21. Evolis Extraible Extraibilidad • Funciones • Enclavamiento entre el interruptor y la posición del carro • Enclavamiento entre el conector BT y el interruptor • Continuidad de tierra durante toda la operación • Cortinas de protección (IP2X) • Enclavamiento de las cortinas en posición cerrado • Protección a prueba de error, para evitar insertar interruptores con cunas que no correspondan

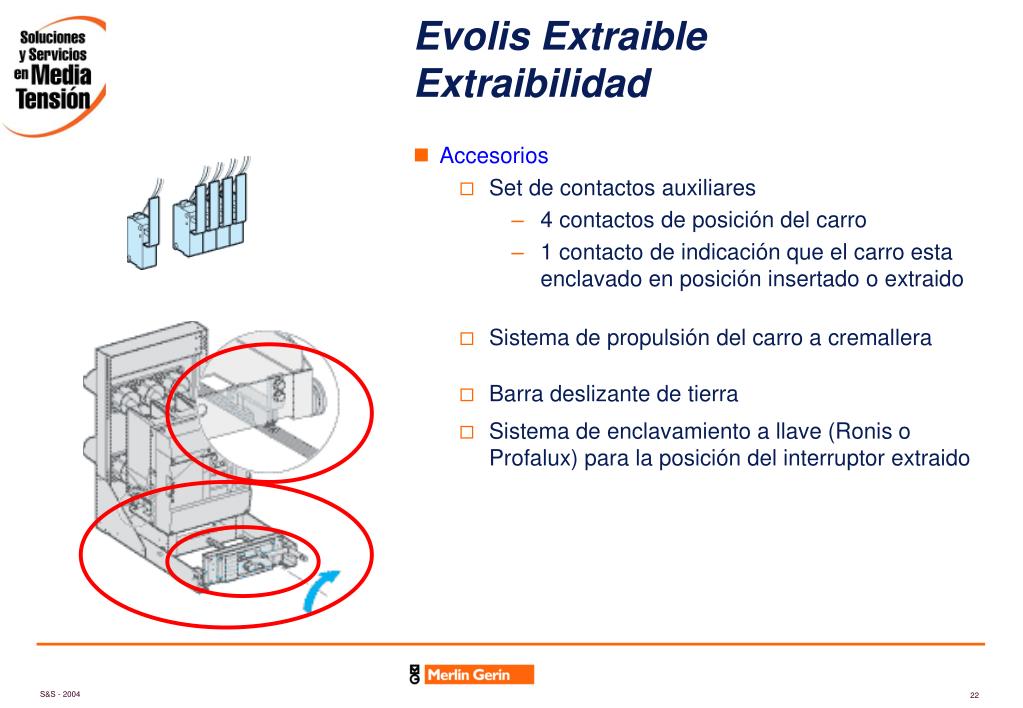

22. Evolis Extraible Extraibilidad • Accesorios • Set de contactos auxiliares • 4 contactos de posición del carro • 1 contacto de indicación que el carro esta enclavado en posición insertado o extraido • Sistema de propulsión del carro a cremallera • Barra deslizante de tierra • Sistema de enclavamiento a llave (Ronis o Profalux) para la posición del interruptor extraido

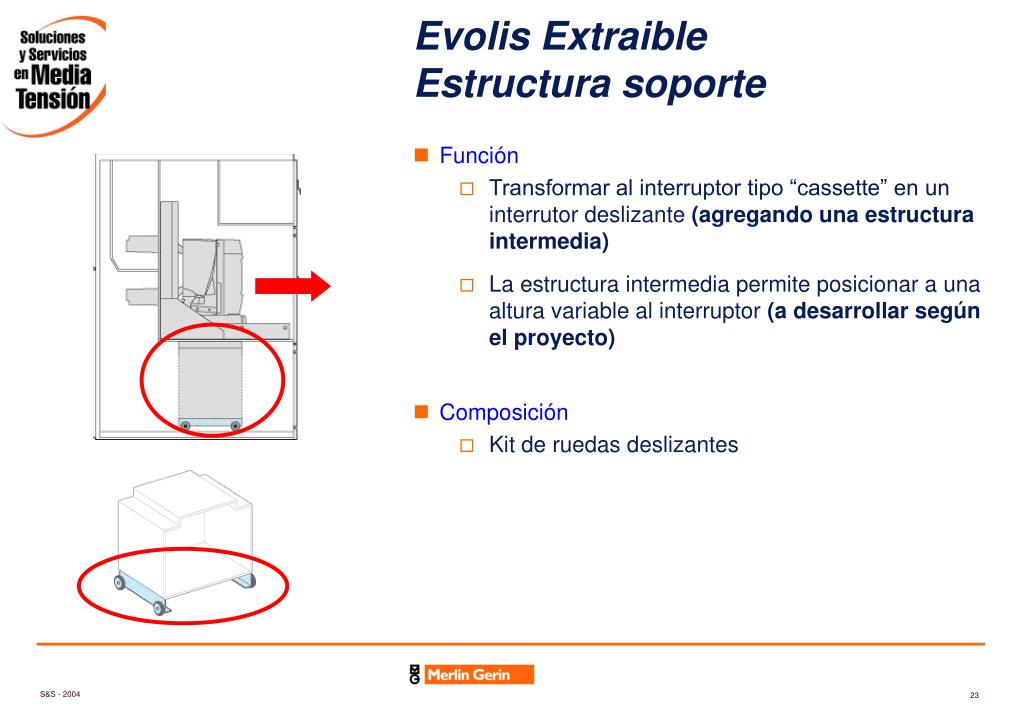

23. Evolis Extraible Estructura soporte • Función • Transformar al interruptor tipo “cassette” en un interrutor deslizante (agregando una estructura intermedia) • La estructura intermedia permite posicionar a una altura variable al interruptor (a desarrollar según el proyecto) • Composición • Kit de ruedas deslizantes

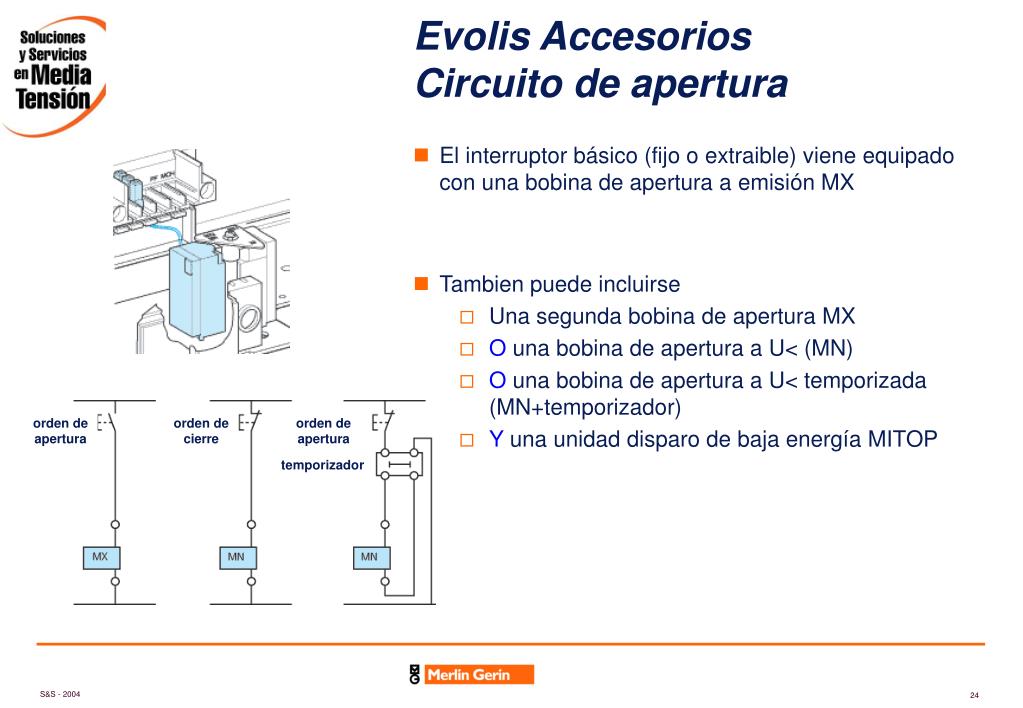

24. orden de apertura orden de cierre orden de apertura temporizador Evolis AccesoriosCircuito de apertura • El interruptor básico (fijo o extraible) viene equipado con una bobina de apertura a emisión MX • Tambien puede incluirse • Una segunda bobina de apertura MX • O una bobina de apertura a U< (MN) • O una bobina de apertura a U< temporizada (MN+temporizador) • Y una unidad disparo de baja energía MITOP

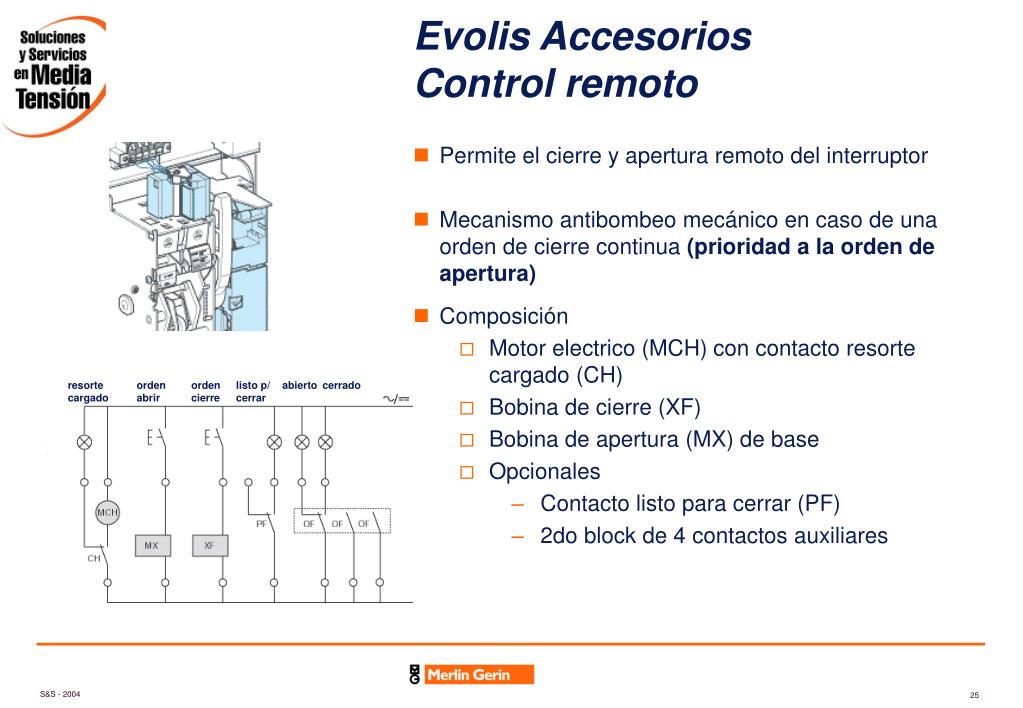

25. resorte cargado orden abrir orden cierre listo p/ cerrar abierto cerrado Evolis AccesoriosControl remoto • Permite el cierre y apertura remoto del interruptor • Composición • Motor electrico (MCH) con contacto resorte cargado (CH) • Bobina de cierre (XF) • Bobina de apertura (MX) de base • Opcionales • Contacto listo para cerrar (PF) • 2do block de 4 contactos auxiliares • Mecanismo antibombeo mecánico en caso de una orden de cierre continua (prioridad a la orden de apertura)

26. Evolis AccesoriosSeñalización • Contador de operaciones (CDM) • 2do block de contactos de posición “Abierto/cerrado” (OF) • El interruptor basico (fijo o extraible) incluye un block de 4 contactos auxiliares OF • Contacto “listo para cerrar” (PF) • Interruptor abierto • Resorte cargado • No hay orden de cierre permanente • No hay orden de apertura permanente

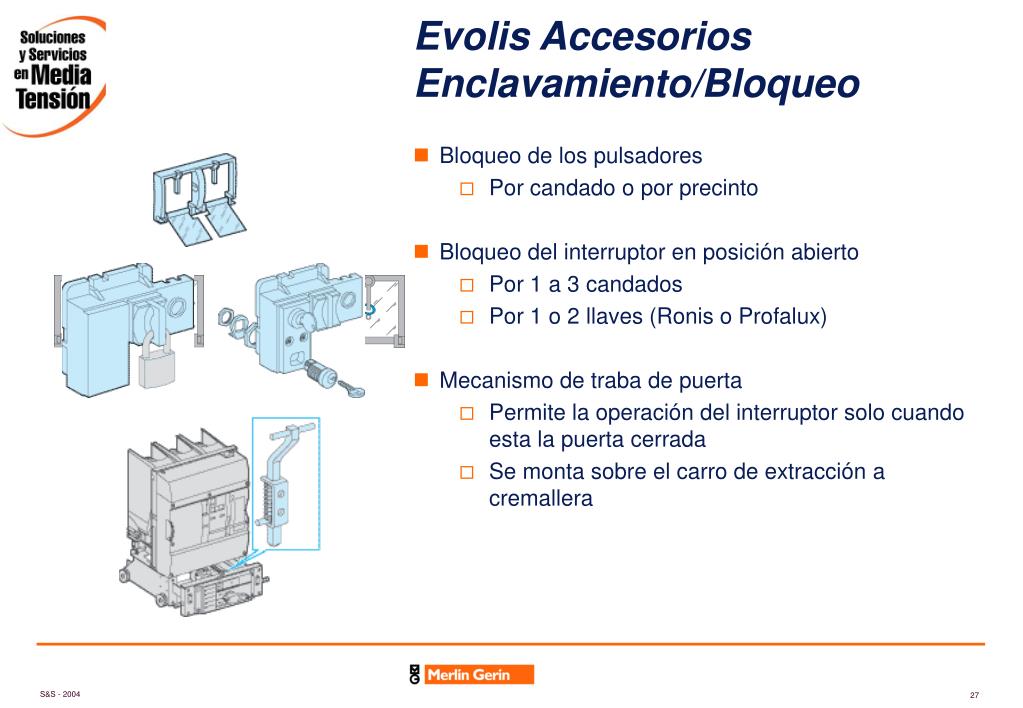

27. Evolis AccesoriosEnclavamiento/Bloqueo • Bloqueo de los pulsadores • Por candado o por precinto • Bloqueo del interruptor en posición abierto • Por 1 a 3 candados • Por 1 o 2 llaves (Ronis o Profalux) • Mecanismo de traba de puerta • Permite la operación del interruptor solo cuando esta la puerta cerrada • Se monta sobre el carro de extracción a cremallera

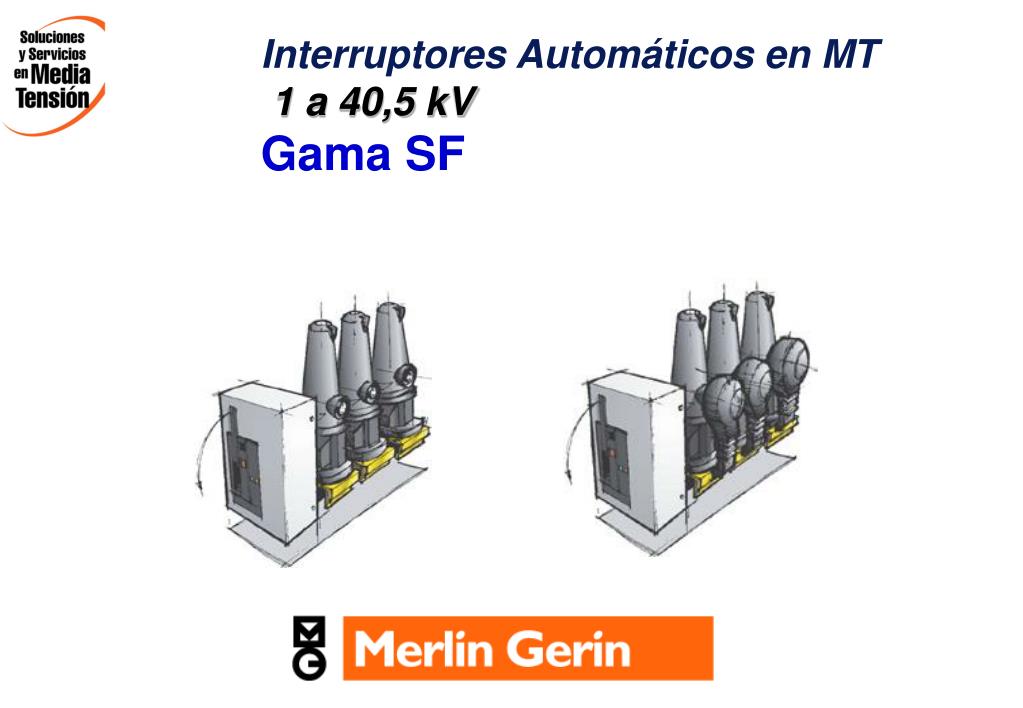

28. Interruptores Automáticos en MT1 a 40,5 kVGama SF

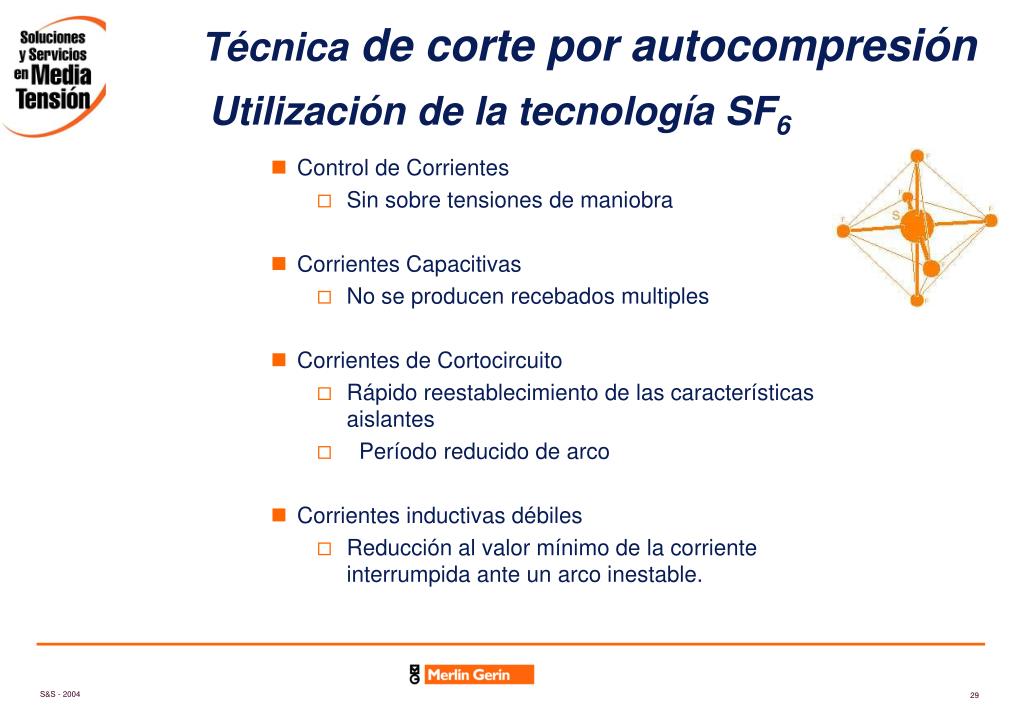

29. Técnica de corte por autocompresión Utilización de la tecnología SF6 • Control de Corrientes • Sin sobre tensiones de maniobra • Corrientes Capacitivas • No se producen recebados multiples • Corrientes de Cortocircuito • Rápido reestablecimiento de las características aislantes • Período reducido de arco • Corrientes inductivas débiles • Reducción al valor mínimo de la corriente interrumpida ante un arco inestable.

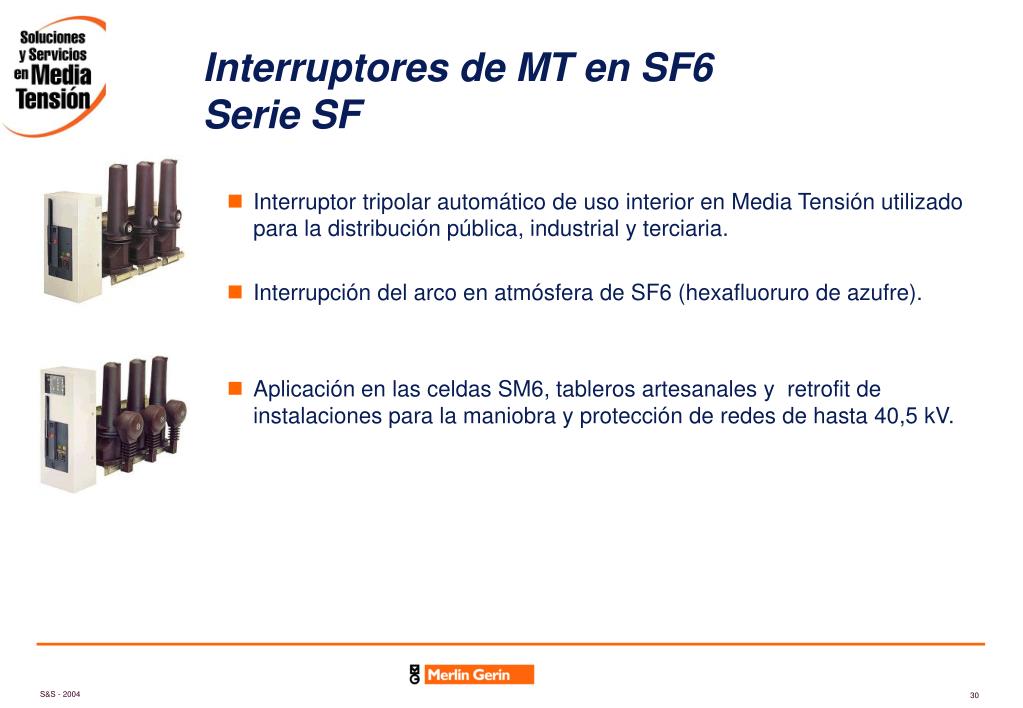

30. Interruptores de MT en SF6Serie SF Aplicación / Utilización • Interruptor tripolar automático de uso interior en Media Tensión utilizado para la distribución pública, industrial y terciaria. • Interrupción del arco en atmósfera de SF6 (hexafluoruro de azufre). • Aplicación en las celdas SM6, tableros artesanales y retrofit de instalaciones para la maniobra y protección de redes de hasta 40,5 kV. SF1 SFset

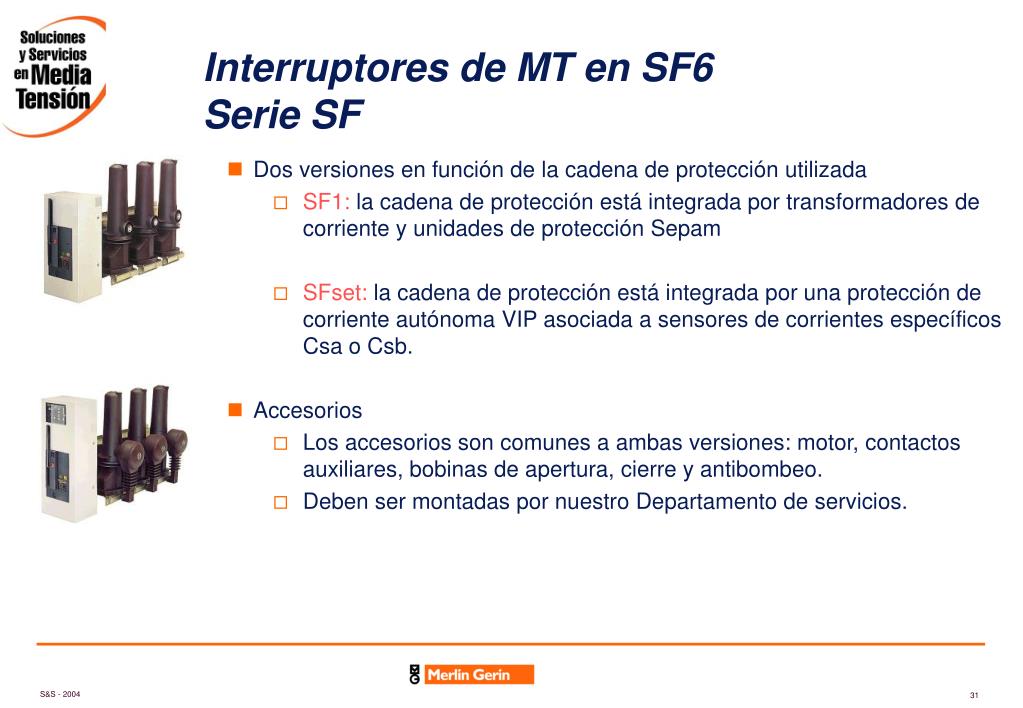

31. Interruptores de MT en SF6Serie SF • Dos versiones en función de la cadena de protección utilizada • SF1: la cadena de protección está integrada por transformadores de corriente y unidades de protección Sepam • SFset: la cadena de protección está integrada por una protección de corriente autónoma VIP asociada a sensores de corrientes específicos Csa o Csb. • Accesorios • Los accesorios son comunes a ambas versiones: motor, contactos auxiliares, bobinas de apertura, cierre y antibombeo. • Deben ser montadas por nuestro Departamento de servicios. SF1

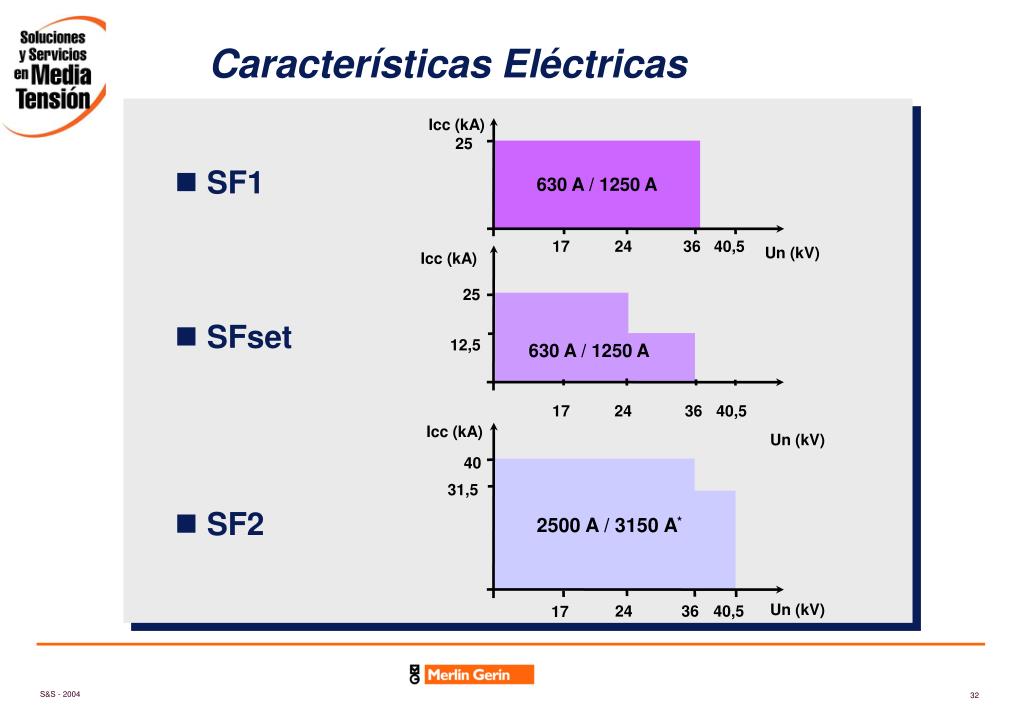

32. Características Eléctricas Icc (kA) 25 • SF1 630 A / 1250 A 17 24 36 40,5 Un (kV) Icc (kA) 25 • SFset 12,5 630 A / 1250 A 17 24 36 40,5 Icc (kA) Un (kV) 40 31,5 • SF2 2500 A / 3150 A* Un (kV) 24 36 40,5 17

33. Técnica de corte – Autocompresión Aplicación / Utilización • Inicialmente los contactos principales y los de arco se encuentran cerrados

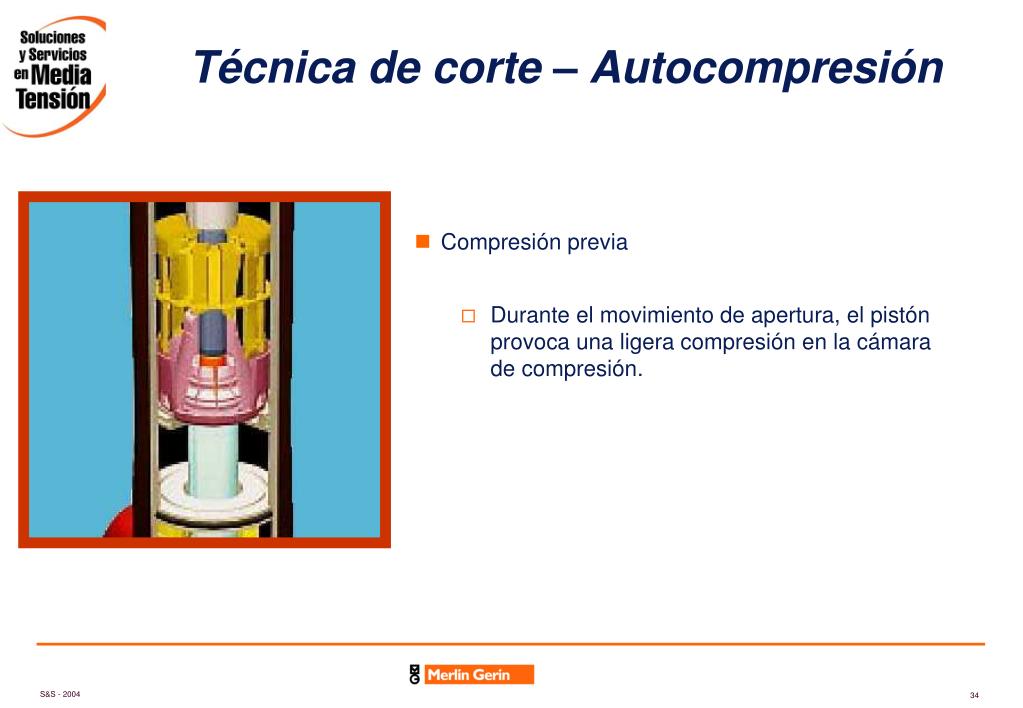

34. Técnica de corte – Autocompresión Aplicación / Utilización • Compresión previa • Durante el movimiento de apertura, el pistón provoca una ligera compresión en la cámara de compresión.

35. Técnica de corte – Autocompresión • Periodo de Arco • Aparece el arco entre los contactos de arco. • Una pequeña cantidad de gas se inyecta en el arco

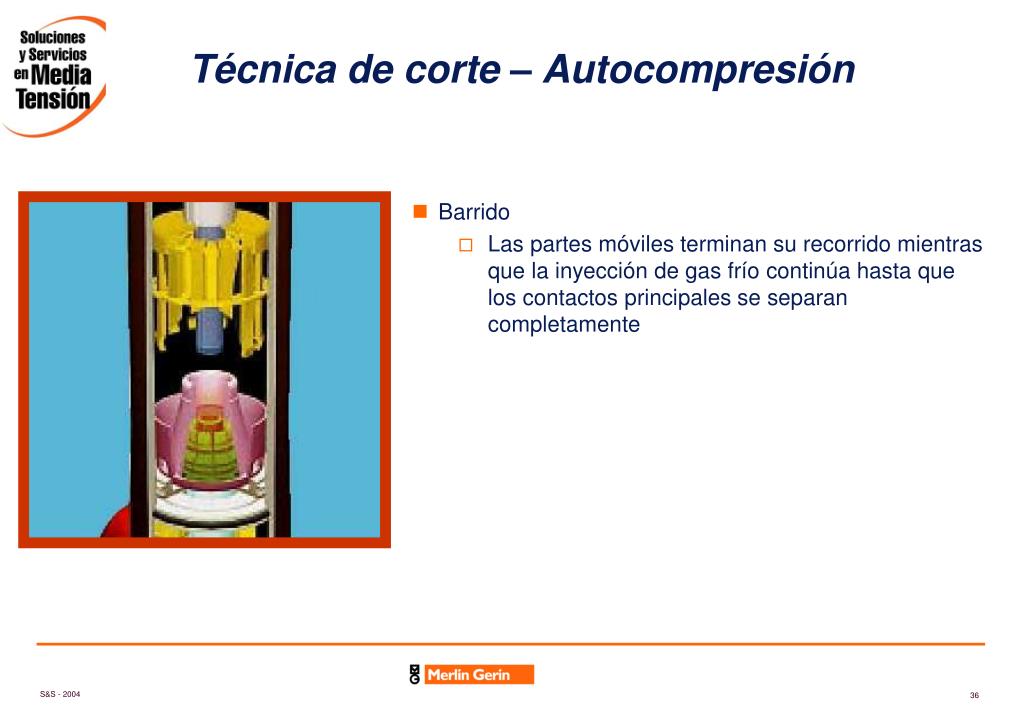

36. Técnica de corte – Autocompresión • Barrido • Las partes móviles terminan su recorrido mientras que la inyección de gas frío continúa hasta que los contactos principales se separan completamente

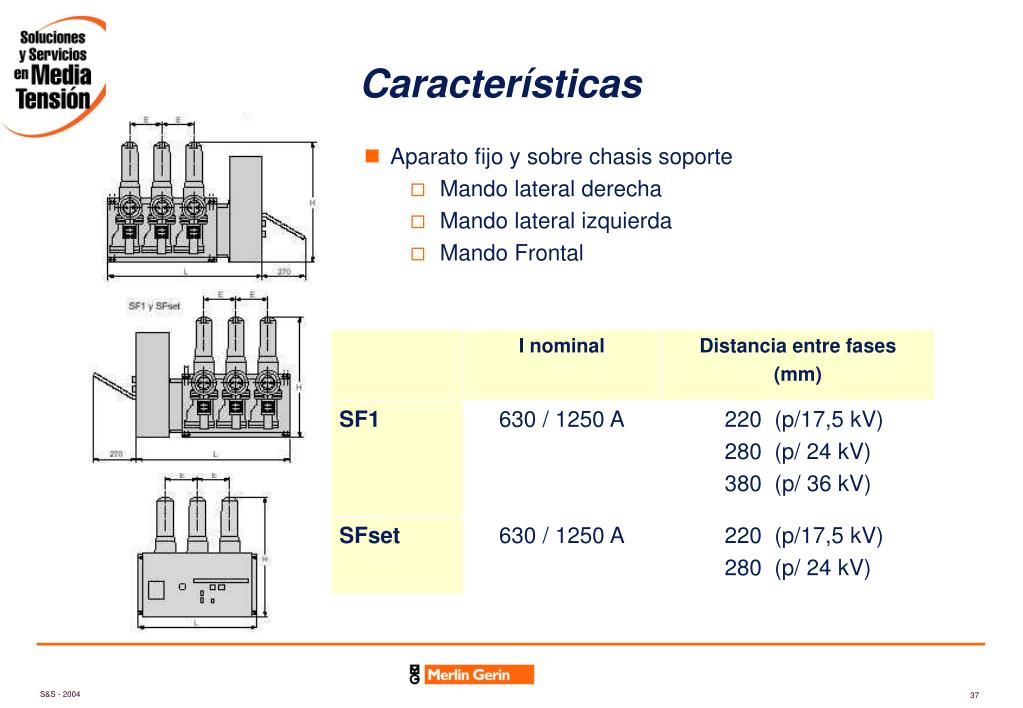

37. Características • Aparato fijo y sobre chasis soporte • Mando lateral derecha • Mando lateral izquierda • Mando Frontal

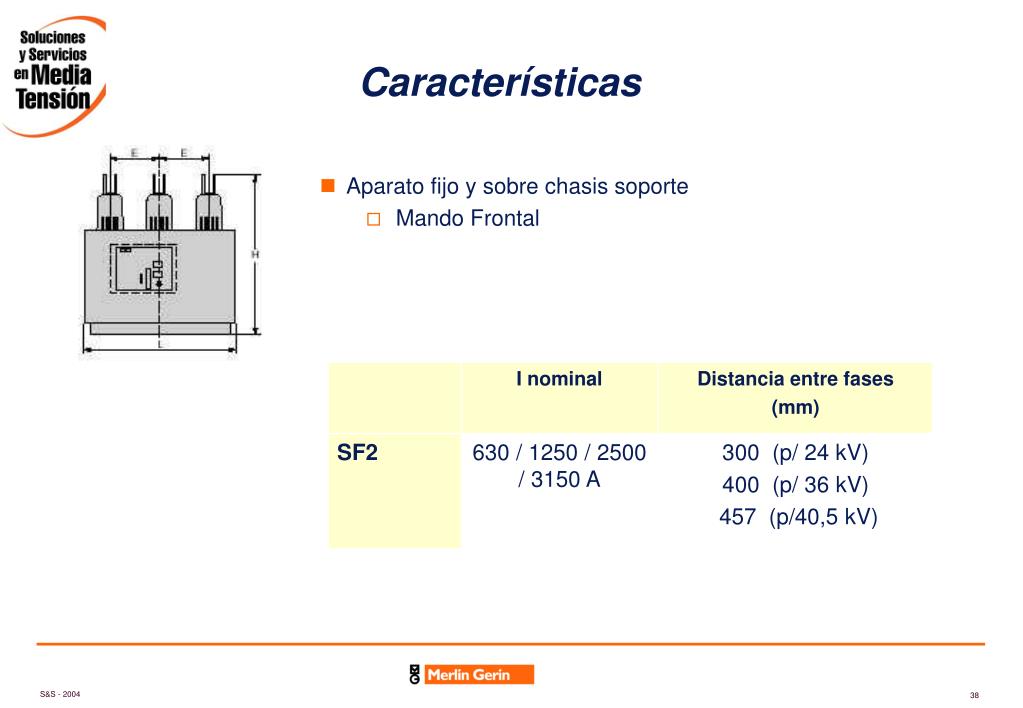

38. Características • Aparato fijo y sobre chasis soporte • Mando Frontal

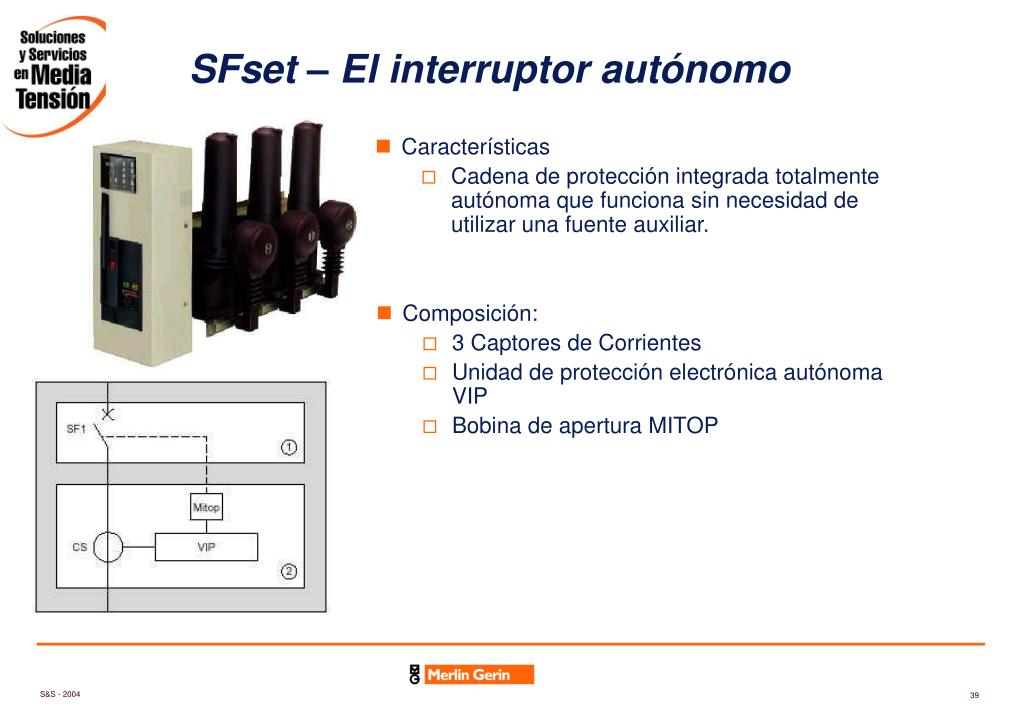

39. SFset – El interruptor autónomo • Características • Cadena de protección integrada totalmente autónoma que funciona sin necesidad de utilizar una fuente auxiliar. • Composición: • 3 Captores de Corrientes • Unidad de protección electrónica autónoma VIP • Bobina de apertura MITOP

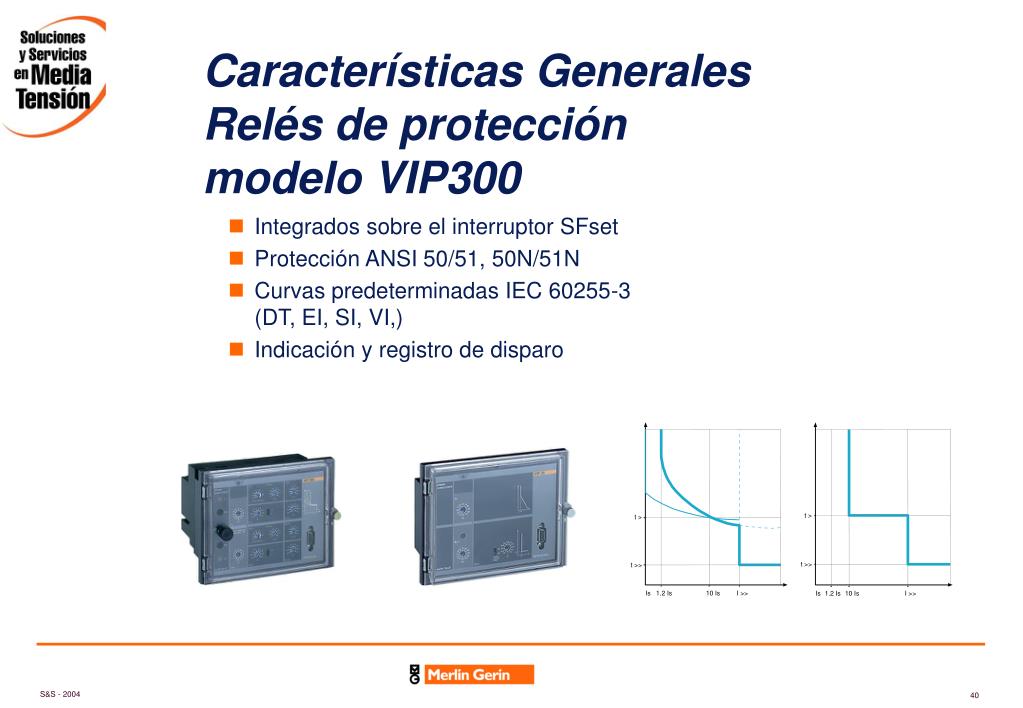

40. t > t > t >> t >> Is 1.2 Is 10 Is I >> Is 1.2 Is 10 Is I >> Características GeneralesRelés de protección modeloVIP300 • Integrados sobre el interruptor SFset • Protección ANSI 50/51, 50N/51N • Curvas predeterminadas IEC 60255-3 (DT, EI, SI, VI,) • Indicación y registro de disparo
