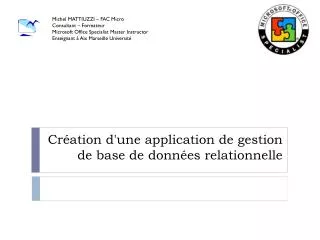

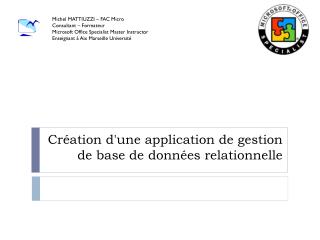

cr ation d une application de gestion de base de donn es relationnelle

Michel MATTIUZZI – FAC Micro

Consultant – Formateur

Microsoft Office Specialist Master Instructor

Enseignant à Aix Marseille Université

Création d'une application de gestion de base de données relationnelle

d finitions
Définitions

Une base de données est un ensemble d'informations stocké par un ordinateur selon un structure définie (BD)

Un système de gestion de bases de données est un ensemble d'outils logiciels qui permet la manipulation de BD (SGBD)

Réalisation : Michel Mattiuzzi - FAC Micro

nonc du probl me
Énoncé du problème

La société LES COMPTOIRS DU SUD commercialise des produits alimentaires. Ses clients sont des entreprises de commerce alimentaire et sont situés dans divers pays du monde. Cette société (fictive) souhaite informatiser la gestion de ses produits et de ses clients et de ses commandes à l'aide d'un Système de Gestion de Bases de Données Relationnelles.

Elle fournit les documents et les règles issus de la gestion actuelle.

Le discours

Les clients de la société ont effectué au moins une commande

Il faut différencier le prix de vente du prix catalogue

Les produits sont classés par catégorie

Etc…

Réalisation : Michel Mattiuzzi - FAC Micro

slide4

FICHE CLIENT

FICHE PRODUIT

BON DE COMMANDE

N° Commande : 20758 Date : 12/05/2002

Code client: CAVIN

La Cave à Vin

122, route du Ventoux

84000 Avignon

Code client : COMVA

Nom : Spécialités du sud

Adresse :25, impasse du Renard

84300 Orange

Référence : 26

Désignation : Tarte aux pommes

Quantité par unité : 1 tarte

Prix Unitaire : 4,20 €

CATEGORIE : Dessert

Pâtisseries, friandises, glaces…

Ref

Désignation

Unité

Qté

PU

Total

18

26

Camembert

Tarte aux pommes

1 boîte

1 tarte

20

10

3,00 €

4,00 €

60,00 €

40,00 €

Total HT

100,00 €

TVA

19,60 €

Total TTC

119,60 €

LES DOCUMENTS ACTUELS

Réalisation : Michel Mattiuzzi - FAC Micro

niveau conceptuel
Niveau conceptuel

Le modèle Entité/Association

Réalisation : Michel Mattiuzzi - FAC Micro

slide6
On établit à ce niveau :

Le Modèle Conceptuel de Données (MCD)

?

Que doit-on mémoriser

Réalisation : Michel Mattiuzzi - FAC Micro

1 re tape identification des entit s
1ère étape : Identification des entités
  • Définition
    • Une entité est un objet, une chose concrète ou abstraite qui peut être reconnue distinctement
    • Exemples d'entités : Client, Produit, Salarié, Livre, Film…

Après consultation des documents existants et des renseignement oraux obtenus, se déssinent 3 entités candidates

CLIENT

COMMANDE

PRODUIT

Réalisation : Michel Mattiuzzi - FAC Micro

2 me tape les propri t s
2ème étape : les propriétés
  • Définition
    • Une propriété (ou attribut ) est une caractéristique associée à une entité
  • Exemples d'attribut : l'âge d'une personne, le code d'un fournisseur, le numéro d'un produit…

Chaque entité est complétée par ses propriétés

PRODUIT

Refproduit

Désignation

Unité

Qté

PrixVente

PrixUnitaire

Catégorie

Description

Illustration

CLIENT

CodeClient

Nomclient

AdresseClient

CodePostalClient

VilleClient

COMMANDE

N°commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

Réalisation : Michel Mattiuzzi - FAC Micro

3 me tape d finir les identifiants
3ème étape :Définir les identifiants
  • Définition
    • Un identifiant d'une entité est constitué par un de ses attributs qui doit avoir une valeur unique pour chaque occurrence de l’entité.
    • Exemples d'identifiant : le numéro d'immatriculation d'une voiture, le code-barre d'un produit…

On souligne la propriété qui servira d'identifiant pour chaque occurrence de l'entité

PRODUIT

Refproduit

Désignation

Unité

Qté

PrixVente

PrixUnitaire

Catégorie

Description

Illustration

COMMANDE

N°commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

CLIENT

CodeClient

Nomclient

AdresseClient

CodePostalClient

VilleClient

Réalisation : Michel Mattiuzzi - FAC Micro

4 me tape associer les entit s
4ème étape :Associer les entités
  • Définition
    • Une association est un lien entre plusieurs entités.
    • Les associations portent un verbe (de préférence lisible à la voix active et à la voix passive) caractérisant au mieux la relation.
  • Exemples d'association : le mariage de deux personnes, le transport d'un produit vers un entrepôt, l'affectation d'un employé à un service…

COMMANDE

N° commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

CLIENT

CodeClient

Nomclient

AdresseClient

CodePostalClient

VilleClient

PRODUIT

Code produit

Désignation

Unité

Qté

PrixVente

PrixUnitaire

Catégorie

Description

Illustration

passer

contenir

Réalisation : Michel Mattiuzzi - FAC Micro

5 me tape tude des cardinalit s
5ème étape : étude des cardinalités

Définition

Une cardinalité, dans une association, exprime le nombre de participations possibles d'une occurrence de chaque entité à l'association. Ce nombre étant variable, on note la cardinalité minimum et la cardinalité maximum. Comme il y a deux entités (au moins) associées, la cardinalité est précisée pour chaque entité

Réalisation : Michel Mattiuzzi - FAC Micro

placement des cardinalit s
Placement des cardinalités

1,n

0,n

1,n

1,1

COMMANDE

N° commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

CLIENT

CodeClient

Nomclient

AdresseClient

CodePostalClient

VilleClient

PRODUIT

Code produit

Désignation

Unité

Qté

PrixVente

PrixUnitaire

Catégorie

Description

Illustration

passer

contenir

Réalisation : Michel Mattiuzzi - FAC Micro

utilisation des symboles corrects
Utilisation des symboles corrects

1,n

0,n

1,n

1,1

COMMANDE

N° commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

CLIENT

CodeClient

Nomclient

AdresseClient

CodePostalClient

VilleClient

PRODUIT

Code produit

Désignation

Unité

Qté

PrixVente

PrixUnitaire

Catégorie

Description

Illustration

contenir

Verbe non obligatoire dans le rond

On obtient un Modèle Conceptuel de Données (MCD) que l'on va vérifier au moyen des règles de normalisation

Réalisation : Michel Mattiuzzi - FAC Micro

normalisation
NORMALISATION

Réalisation : Michel Mattiuzzi - FAC Micro

premi re forme normale
Première forme normale
  • Dans une entité, toutes les propriétés sont élémentaires (une propriété calculée n'est pas élémentaire)
  • Il existe au moins une un identifiant caractérisant chaque occurrence de l’objet représenté.

COMMANDE

N°commande

Date commande TotalLigneTotalHT

TVA

TotalTTC

Réalisation : Michel Mattiuzzi - FAC Micro

deuxi me forme normale
Deuxième forme normale
  • L’entité doit être en 1NF
  • Toute propriété d’une entité doit dépendre de la clé par une DF élémentaire. C’est à dire que toute propriété de l ’entité doit dépendre de tout l’identifiant.

1,N

Contenir

Qté

PrixVente

0,N

COMMANDE

N° commande

Date commande

PRODUIT

Code produit

Désignation

Unité

PrixUnitaire

Catégorie

Description

Illustration

Dans la table "Produits" la Qté vendue ne dépend pas seulement du code produit mais aussi du "N° commande" la Qté va figurer dans l'association

Réalisation : Michel Mattiuzzi - FAC Micro

troisi me forme normale

1,1

1,N

CATEGORIE

Code catégorie

Catégorie

Description

Illustration

PRODUIT

Code produit

Désignation

Unité

PrixUnitaire

Troisième forme normale
  • L’entité doit être en 2NF
  • Toute propriété doit dépendre de la clé par une DF élémentaire directe (on élimine les dépendances issues de la transitivité).
  •  Ce cas se présente dans l'entité "Produits"

PRODUIT

Code produit

Désignation

Unité

PrixUnitaire

Catégorie

Description

Illustration

Réalisation : Michel Mattiuzzi - FAC Micro

le mod le conceptuel de donn es mcd
Le Modèle Conceptuel de Données (MCD)

0,n

1,n

1,N

1,1

CLIENT

CodeClient

Nomclient

AdresseClient

Code postalClient

VilleClient

COMMANDE

N° commande

Date commande

Contenir

Qté

PrixVente

PRODUIT

Code produit

Désignation

Unité

PrixUnitaire

1,1

1,n

CATEGORIE

Code catégorie

Catégorie

Description

Illustration

Réalisation : Michel Mattiuzzi - FAC Micro

niveau logique
Niveau Logique

Le modèle Entité/Association

Réalisation : Michel Mattiuzzi - FAC Micro

slide20

?

  • La création d’une base de données relationnelle implique que l’on passe du niveau conceptuel au niveau logique.
  • Les entités et les associations doivent être traduites sous forme de relations (tables) : le modèle logique ou schéma relationnel.

Comment mémoriser

Réalisation : Michel Mattiuzzi - FAC Micro

traduction des associations de cardinalit s 1 vers n

-,1

-,n

Client

Code client

….

Commande

N°Commande

….

Traduction des associations de cardinalités( ,1) vers ( ,N)

C’est le cas le plus simple :

  • Chaque entité devient une relation (table).
  • L'identifiant de l’entité située sur la patte ( ,N) de l’association migre dans la relation (table) correspondant à l’entité côté ( ,1).
  • Code client est la clé d’une autre relation (table)  : c’est une clé étrangère.

1,1

1,n

Produit

Code produit

Désignation

Unité

PrixUnitaire

Catégorie

Code catégorie

Catégorie

Description

Illustration

Client (code client, Nomclient, AdresseClient, CodepostalClient, VilleClient)

Commande (n° commande, Date commande, #CodeClient)

Produits (Code produit, Désignation, Unité, Prix catalogue, #Code catégorie)

Réalisation : Michel Mattiuzzi - FAC Micro

traduction des associations de cardinalit s n vers n

Contenir

Qté

PrixVente

PRODUIT

Code produit

COMMANDE

N° Commande

Traduction des associations de cardinalités ( ,N) vers ( ,N)

1,n

0,n

La règle est de constituer une relation (table) avec les identifiants des entités associées (qui constituent la clé primaire de la table)

la relation (table) créée se voit adjoindre les propriétés portées par l’association comme attributs supplémentaires. Ces attributs ne font pas partie de la clé.

Contenir (#N°Commande, #CodeProduit, Qté, Prixvente)

Réalisation : Michel Mattiuzzi - FAC Micro

le sch ma relationnel final
Le Schéma Relationnel final

Client(codeclient, Nomclient, AdresseClient, CodepostalClient, VilleClient)

Produit (Code produit, Désignation, Unité, Prix catalogue, #Code catégorie)

Catégorie( Code catégorie, Catégorie, Description, Illustration)

Commande (N° commande, Date commande, #CodeClient)

Contenir (#N°Commande, #CodeProduit, Qté, Prix vente)

Réalisation : Michel Mattiuzzi - FAC Micro

niveau physique
Niveau Physique

Le modèle Entité/Association

Réalisation : Michel Mattiuzzi - FAC Micro

access
Access
  • Déclaration de la base de données
  • Création des tables à partir des relations précédentes
  • Mise en relation des tables

Utilisation d'un système de gestion de base de données relationnelle pour créer physiquement l'application

Réalisation : Michel Mattiuzzi - FAC Micro
