1 diaphragm zoom 2 uv uv 3

  • 1.調整光圈(Diaphragm)

  • Zoom調至最大

  • 2.放入有書寫或印刷之紙張至暗箱中之UV燈箱中(請關閉UV燈箱電源)

  • 3.開啟暗箱白光燈,使紙張影像可清楚顯示

  • 4.調整焦距(Focus),直到紙張上之影像可以非常清晰顯示

  • 5.調整好後,不要更動焦距


1 diaphragm zoom 2 uv uv 3

自動曝光模式:

在Image Capture 選單內有Auto Exposure,按Auto Exposure可開始自動計算曝光時間擷取影像,再按下Stop Exposure 停止擷取影像。


1 diaphragm zoom 2 uv uv 3

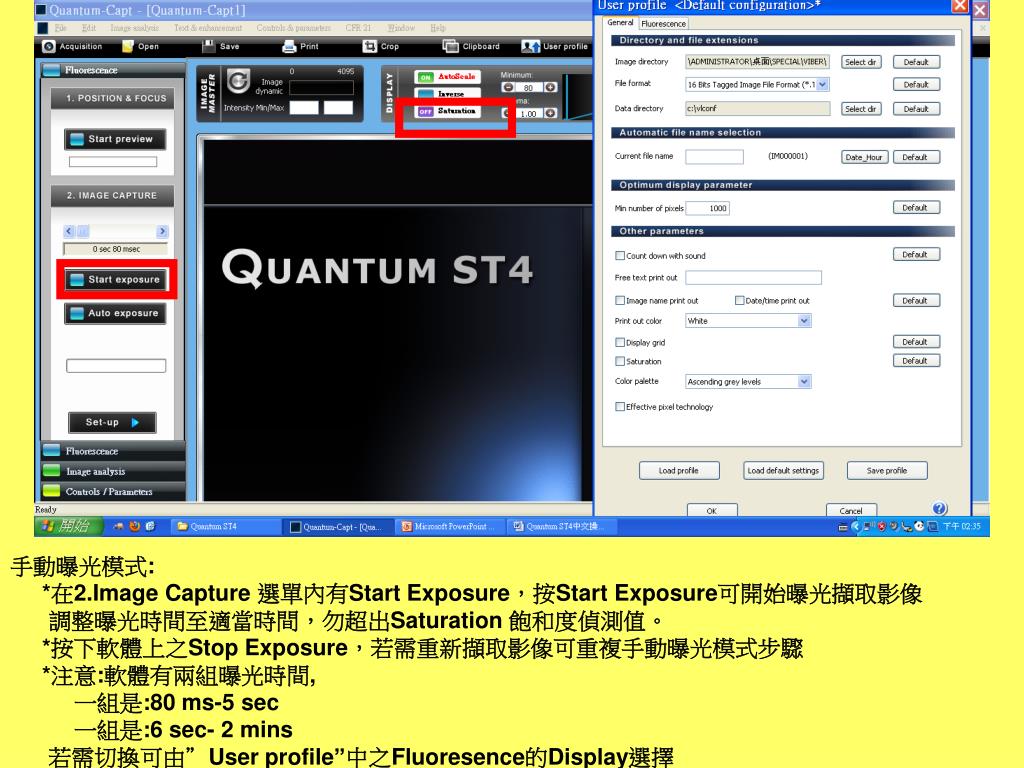

手動曝光模式:

*在2.Image Capture 選單內有Start Exposure,按Start Exposure可開始曝光擷取影像

調整曝光時間至適當時間,勿超出Saturation 飽和度偵測值。

*按下軟體上之Stop Exposure,若需重新擷取影像可重複手動曝光模式步驟

*注意:軟體有兩組曝光時間,

一組是:80 ms-5 sec

一組是:6 sec- 2 mins

若需切換可由”User profile”中之Fluoresence的Display選擇


1 diaphragm zoom 2 uv uv 3

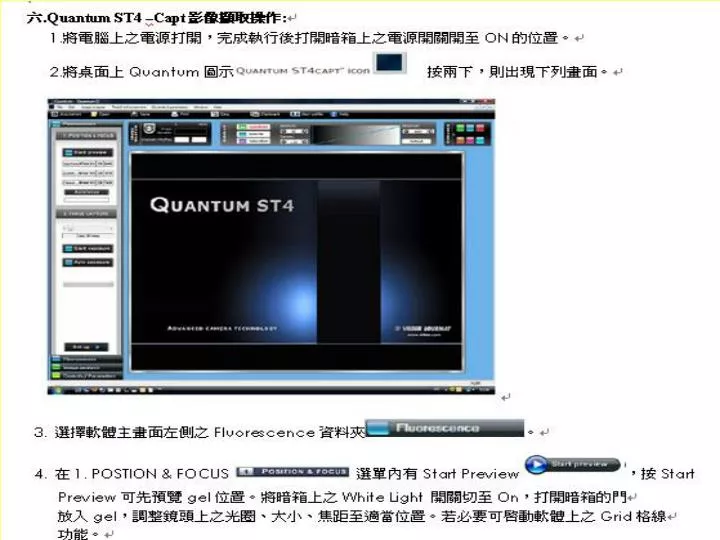

Quantum ST4-Capt 軟體簡介


1 diaphragm zoom 2 uv uv 3

Quantum ST4-Capt 分為五個區域:

1.主選單

2.工具列

3.功能選擇資料夾

4.影像狀態.

5.影像顯示


1 diaphragm zoom 2 uv uv 3

1.正負片相反 2.調整明亮度 3.調整對比度 4.順時針旋轉90度 5.上下鏡面反射翻轉 6.左右鏡面反射翻轉 7.恢復原圖片 8.加註文字及符號 9.Good Laboratory Practice (GLP功能)


1 diaphragm zoom 2 uv uv 3

工具列表列八種常用選單

1.影像擷取 2.開啟影像檔案 3.貯存影像 4.列印影像(需連接印表機) 5.選擇貯存影像範圍 6.貯存使用者設定 7.開啟使用者設定 8.針對某選單功能加以說明


1 diaphragm zoom 2 uv uv 3

Infinity-Capt 軟體提供三種影像擷取模式:

1.Fluorescence模式: 針對膠片影像擷取

2.Image analysis模式: 進行MW, Rf,菌數計數之影像分析

3.Control and Parameters模式:編輯,曝光時間及即時影像參數, 顯示GLP 資料及Crop images, Merge images之影像合倂處理。


1 diaphragm zoom 2 uv uv 3

1

Full resolution:影像大小為1360 x 1024

2x2 binning :影像大小為 680 x 512

4x4 binning :影像大小為 340 x 256

2


1 diaphragm zoom 2 uv uv 3

1

2

3

3

1.狀態列可顯示影像像素

2.修改所顯示影像如:自動符合螢幕大小﹑正負片相反﹑飽和度偵測﹑gamma γ值及灰階選擇等。

3.影像處理:如加注時間﹑文字﹑日期﹑調整明亮度對比度﹑影像旋轉﹑灰階套色﹑恢復原狀等
