Presentation Transcript
pkv pilotage de kam ra vid o logiciel pour la vid osurveillance routi re

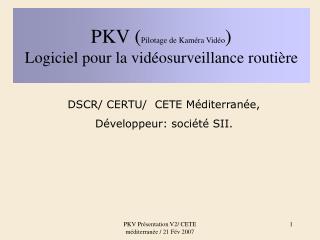

PKV (Pilotage de Kaméra Vidéo)Logiciel pour la vidéosurveillance routière

DSCR/ CERTU/ CETE Méditerranée,

Développeur: société SII.

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

slide2

PKV

RS232

Caméra


PIC

PKV ?!?

Carte vidéo

Principe de base:

- un ordinateur dialogue avec le Pilote Informatique d’une caméra via l’interface RS232

- le signal vidéo de la caméra entre dans l’ordinateur via une carte d’entrée vidéo

- PKV visualise l’image et permet la commande de la caméra à l’aide de la souris

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

contexte
Contexte
  • Efficacité des opérateurs de CIGT:simplifier le travail
  • Rapidité de détection:améliorer les délais d’intervention
  • Précision dans l’analyse visuelle:voir vite et bien
  • Performances des caméras: performances du PC
  • Interopérabilité:plusieurs fournisseurs de caméras

Références nationales

NFP99342: Langage des Caméras

St 99343 : Langage des Matrices vidéo

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

objectifs
Objectifs
  • Configuration d’une opération
  • Commande opérationnelle des caméras,
  • Vérification de conformité LCR en fabrication ou en réception,
  • Formation au LCR
  • Démonstration (version spécifique avec caméras virtuelles dans des mondes virtuels).

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

cible
Cible
  • CIGT,
  • BE,
  • industriels de la vidéosurveillance,
  • intégrateurs,
  • centres de formation.

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

moyens
Moyens

Windows

Environnement Java

Carte vidéo standard (entrée RCA)

Lien RS232 ou TCP/IP

Serveur pour application sur réseau local

Evolutions envisagées

Portage sur Linux, Unix

Adaptation au RTC et à Internet

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

fonctions
Fonctions
  • Souris/manche
  • Zoom, iris, distance,…
  • Vitesses de rotation
  • Pointage dans l’image
  • Pointage sur le plan du site
  • Mémoire immédiate
  • Visu de l’angle observé
  • Incrustations
  • Masques vidéo
  • Cadrages préprogrammés
  • Cadrages cycliques
  • Scénarios
  • Alarmes
  • Commandes élémentaires par clavier
  • Déclaration des caméras
  • Configuration du Plan du site
  • Configuration du synoptique
  • Commandes préprogrammées
  • Configuration des butées virtuelles
  • Incrustation de la date
  • Incrustation du nom du site,
  • Incrustation du nom du précadrage actif
  • Incrustation d’un commentaire
  • Activation de la mire
  • Espion de transmission

Gestion de plusieurs caméras sur un mur d'images (cyclique) à partir d'un synoptique (matrices de commutation St.99343)

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

acquisition
Acquisition
  • Licence publique,
  • Source modifiable sous condition de rendre publiques les améliorations ou extensions fonctionnelles.
  • Gratuit sur demande à la DSCR (renseignement au CETE Méditerranée, G. Lemaitre)
  • Liste des acquéreurs publiée.
  • (site equidyn.free.fr)

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

architecture de base

PKV

RS232

Caméra


PIC

Architecture de base

Carte vidéo

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

architecture multi cam ras

mur d’images


Carte vidéo

Matrice 99343

RS232

Réseau vidéo

PIC

PIC

PIC

PIC

PIC

PIC

Architecture multi-caméras

Zoom, config, mur images…

Plan du site

Synoptique

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

principes logiciels
Principes logiciels
  • Niveau 0 : Exploitation courante (opérateurs de CIGT)

IHM intuitive, commandes immédiates

  • Niveau –1 : Configuration applicative (connaître la vidéosurveillance)

Précadrages – Masques – Robot – Butées, …

  • Niveau –2 : Installation – Maintenance (connaître le LCR et Access)

Nouvelles Caméras, Cartographies, Transmissions,…

  • Niveau –3 : Développements (connaître Windows, Java,…)

Adaptations (Unix, Linux, Internet),

Intégration en système temps réel existant,

Evolutions fonctionnelles (enregistreur,..),

Modifs de présentation de l’IHM,…

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

architecture sur ip pkv adsl

PKV ADSL

(Client lourd)

ADSL

Caméra

Carte vidéo

PIC

Serveur d’autorisations

PKV Serveur

ADSL

Architecture sur IPPKV Adsl

Flux video par RTP

LCR sur TCP/IP

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

architecture sur internet pkv web

ADSL ou GPRS

Caméra

Carte vidéo

Internet

PIC

ADSL ou GPRS

Serveur d’autorisations

PKV Serveur

Navigateur Mozilla (Client léger)

Architecture sur InternetPKV Web

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

pkv virtuel d monstration fonctionnelle


PKV

Plan du

site

PKV Virtuel (démonstration fonctionnelle)

La caméra virtuelle et le monde virtuel dans lequel elle est placée sont des processus logiciels qui cohabitent avec le logiciel PKV

Les flèches rouges montrent les échanges «visuels» de ces processus avec PKV

La flèche verte montre les échanges de commandes

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

gestion du mur d image d monstration fonctionnelle

Cde mur d’images

Gestion du mur d’image(Démonstration fonctionnelle)

PKV


Plan du

site

Synoptique

Matrice virtuelle

La matrice virtuelle et les caméras virtuelles sont des processus logiciels qui cohabitent avec PKV

La flèche rouges montre les échanges «visuels» de ces processus avec PKV

La flèche verte montre les échanges de commandes

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007

slide18

L’interface d’exploitation est en 4 parties regroupées dans la même fenêtre pour des raisons ergonomiques

PKV Présentation V2/ CETE méditerranée / 21 Fév 2007
