  1. Taller Binoculares I Juan Seguel Beecher Steve Pompea EPO CTIO

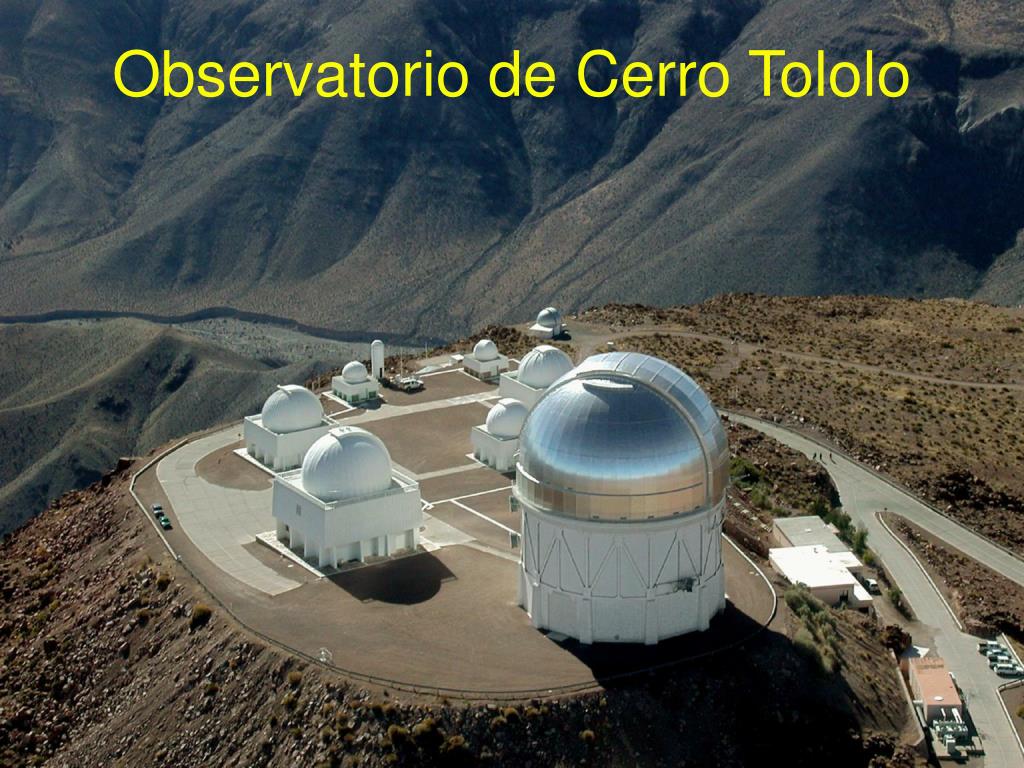

  2. Observatorio de Cerro Tololo

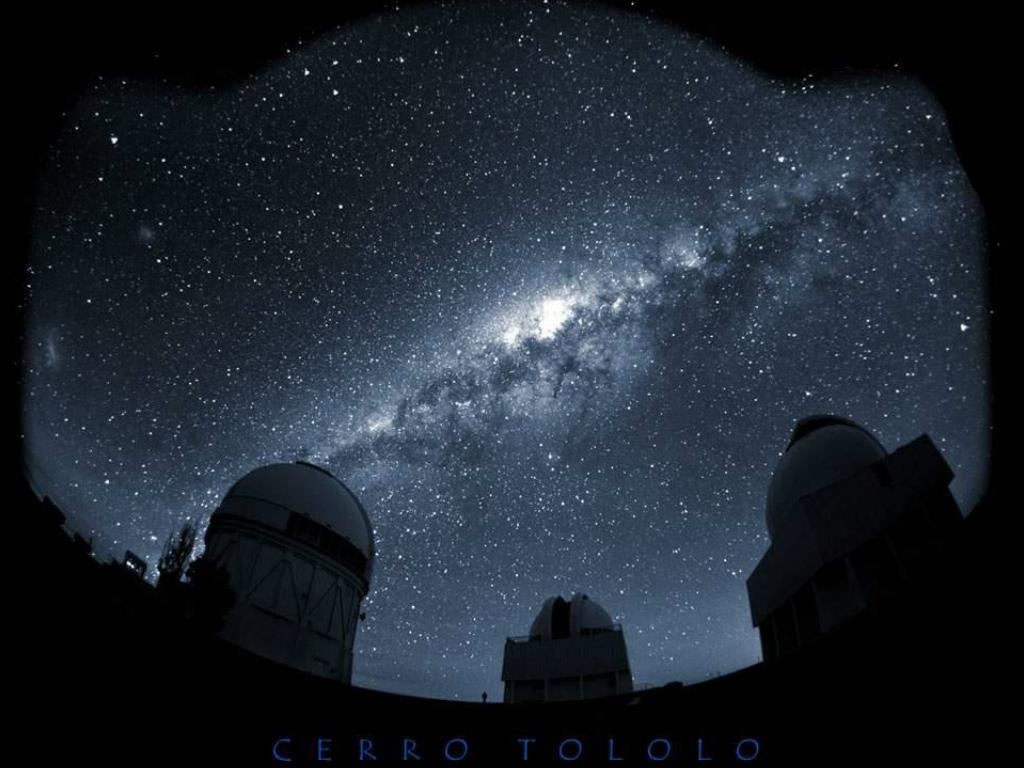

  3. November, 2010 ESO_Santiago 3

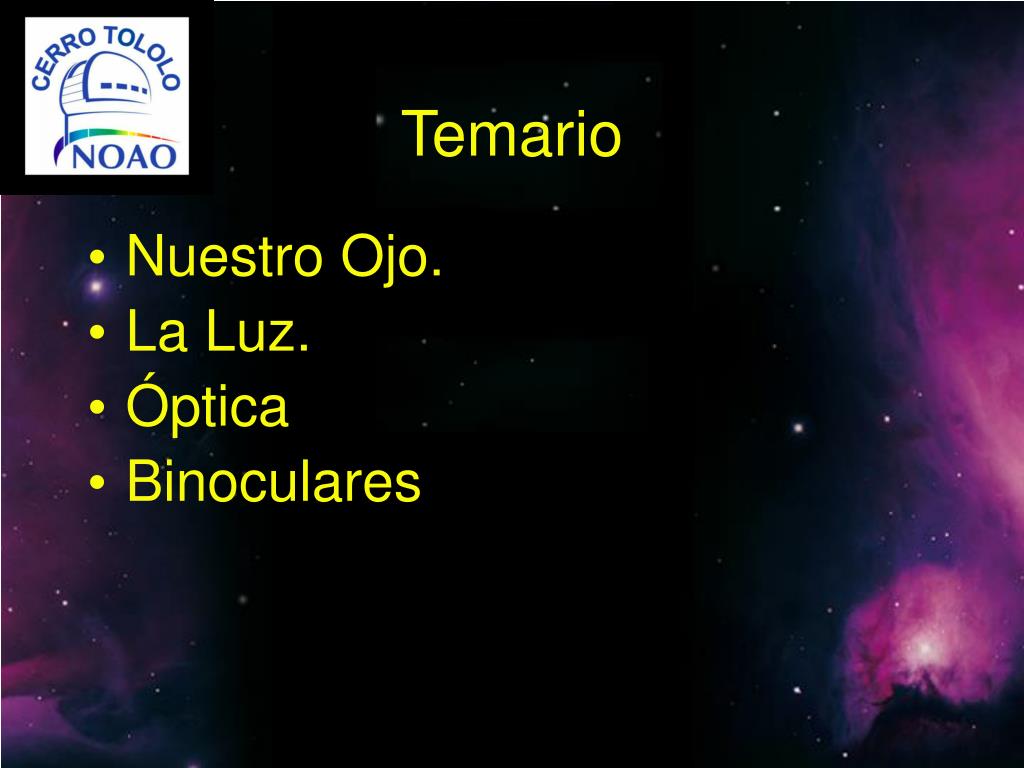

  4. Temario • Nuestro Ojo. • La Luz. • Óptica • Binoculares

  5. El ojo Humano

  6. Nuestro ojo: El Instrumento por Excelencia

  7. Nuestro ojo: El Instrumento por Excelencia • Bastones: Sensibles a la luminosidad. • Conos: Visión en colores, 3 tipos RGB

  8. Luz

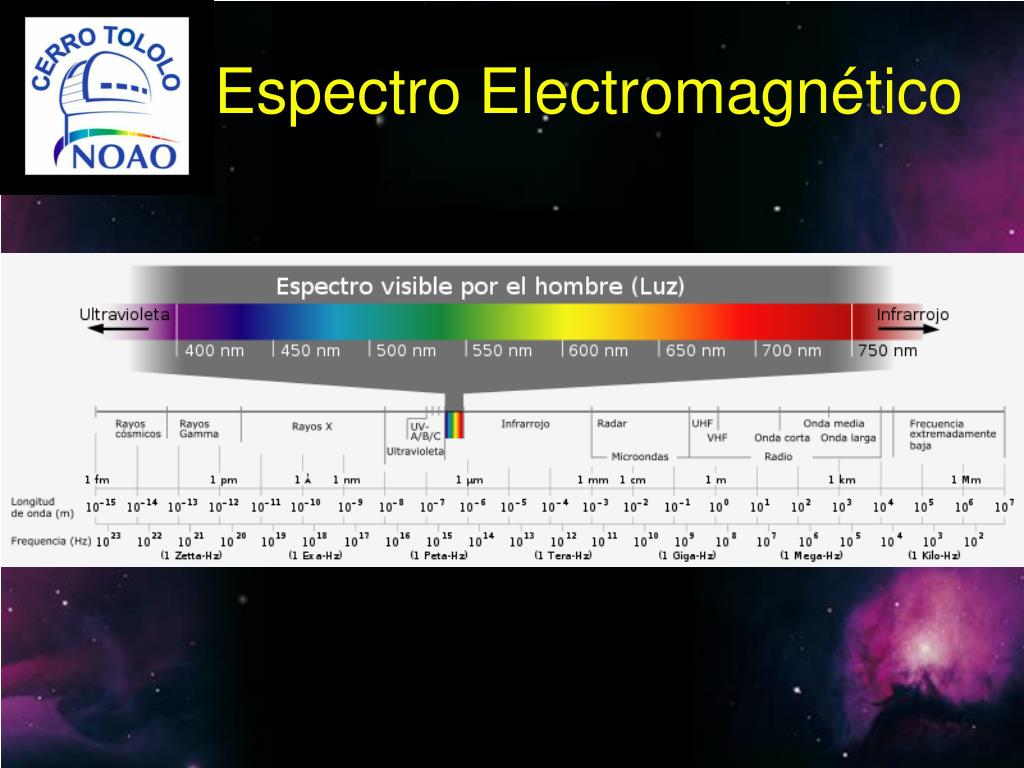

  9. Espectro Electromagnético

  10. El Ojo Humano

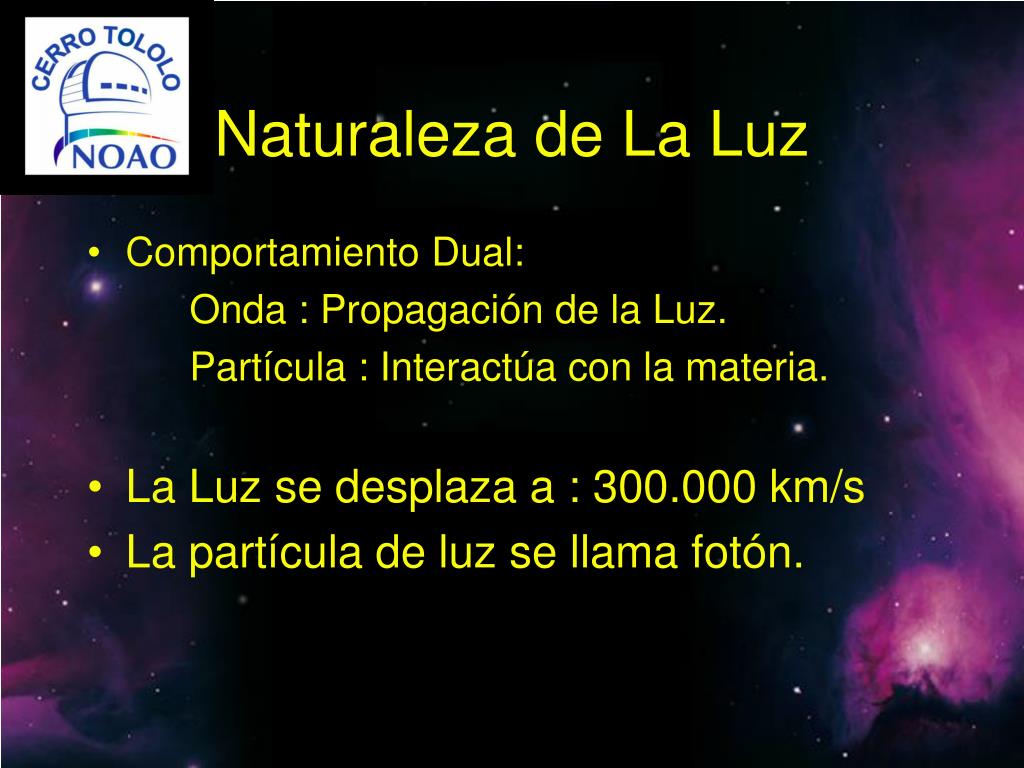

  11. Naturaleza de La Luz • Comportamiento Dual: Onda : Propagación de la Luz. Partícula : Interactúa con la materia. • La Luz se desplaza a : 300.000 km/s • La partícula de luz se llama fotón.

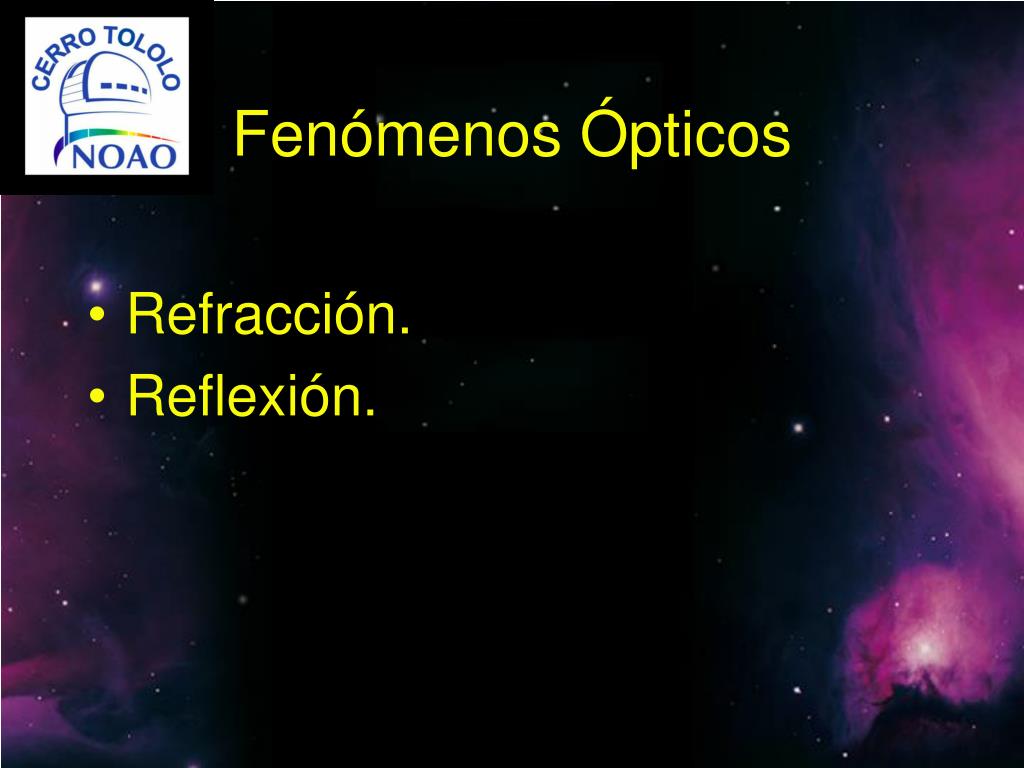

  12. Fenómenos Ópticos • Refracción. • Reflexión.

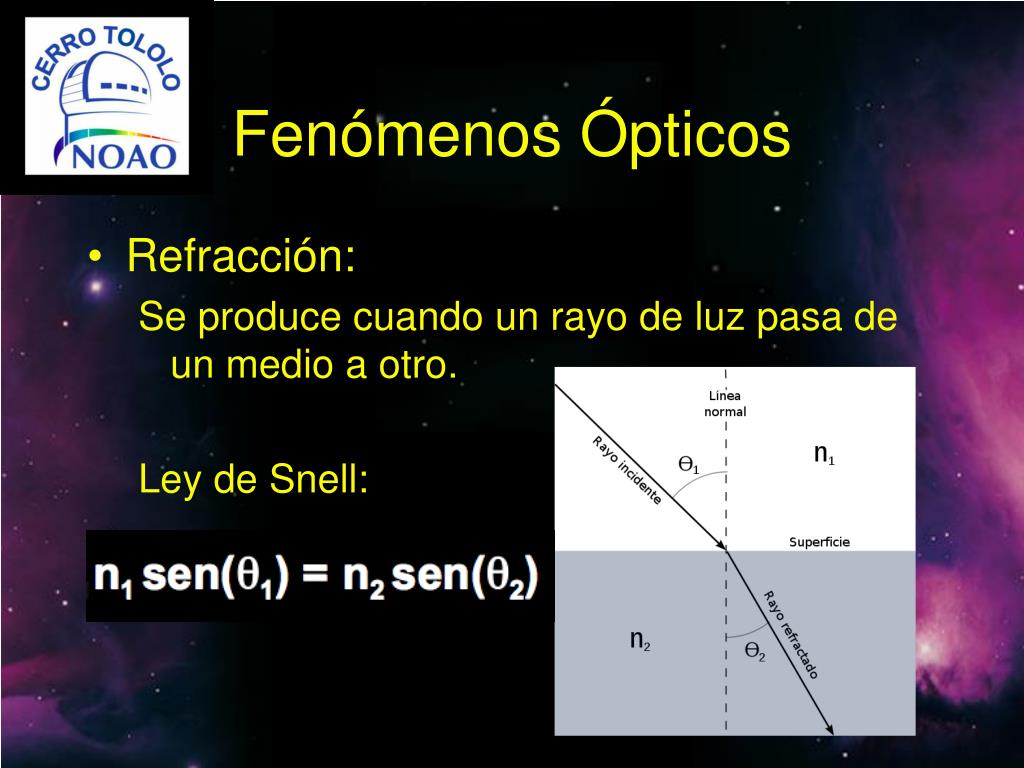

  13. Fenómenos Ópticos • Refracción: Se produce cuando un rayo de luz pasa de un medio a otro. Ley de Snell:

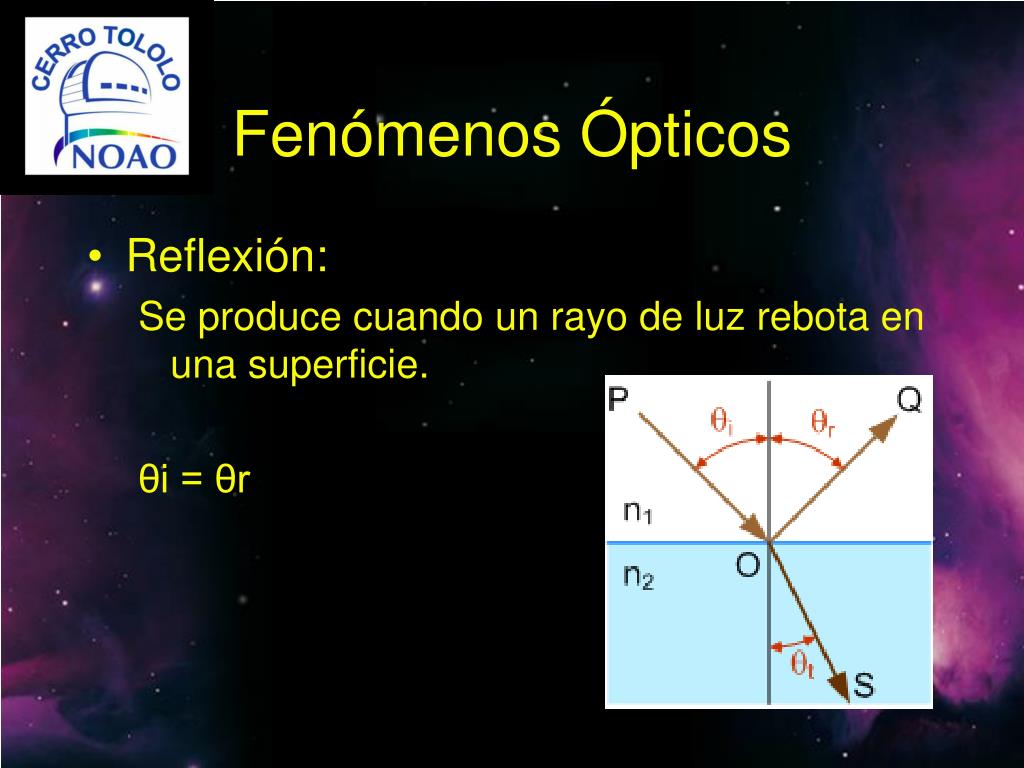

  14. Fenómenos Ópticos • Reflexión: Se produce cuando un rayo de luz rebota en una superficie. θi = θr

  15. Binoculares

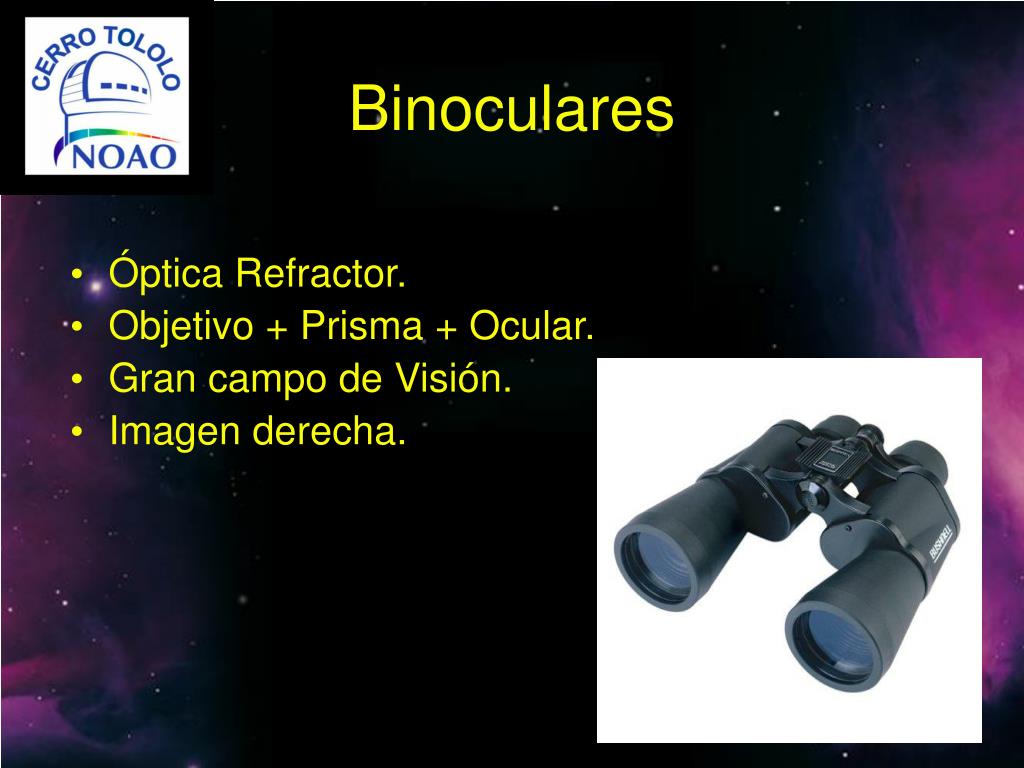

  16. Binoculares • Óptica Refractor. • Objetivo + Prisma + Ocular. • Gran campo de Visión. • Imagen derecha.

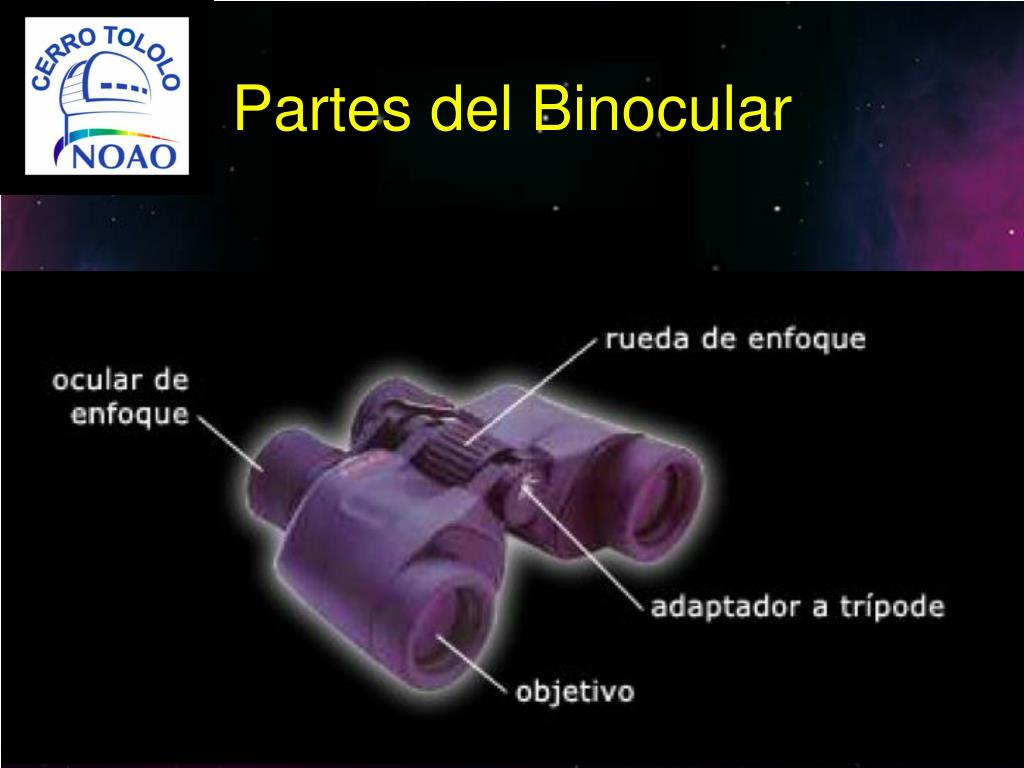

  17. Partes del Binocular

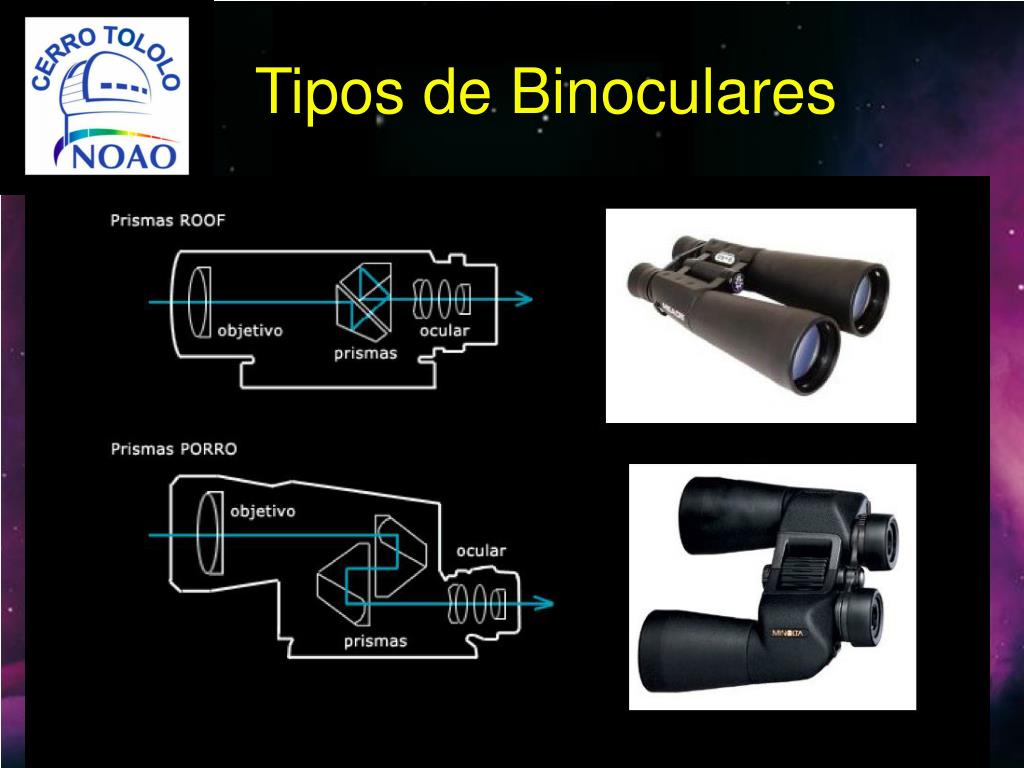

  18. Tipos de Binoculares

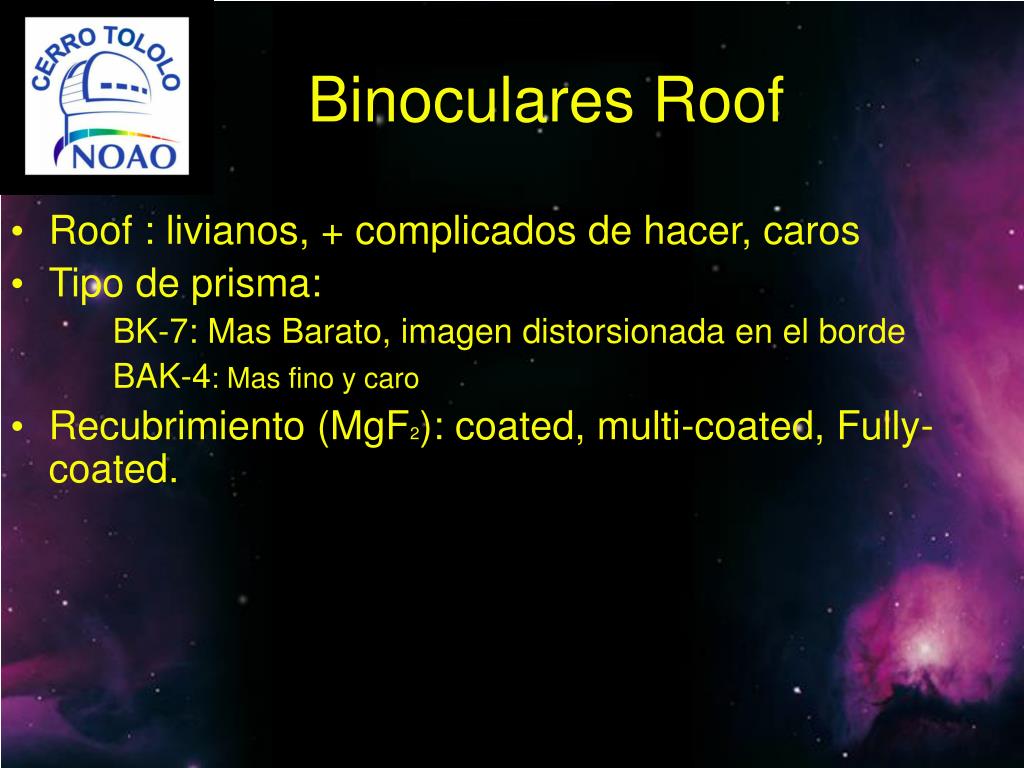

  19. Binoculares Roof • Roof : livianos, + complicados de hacer, caros • Tipo de prisma: BK-7: Mas Barato, imagen distorsionada en el borde BAK-4: Mas fino y caro • Recubrimiento (MgF2): coated, multi-coated, Fully-coated.

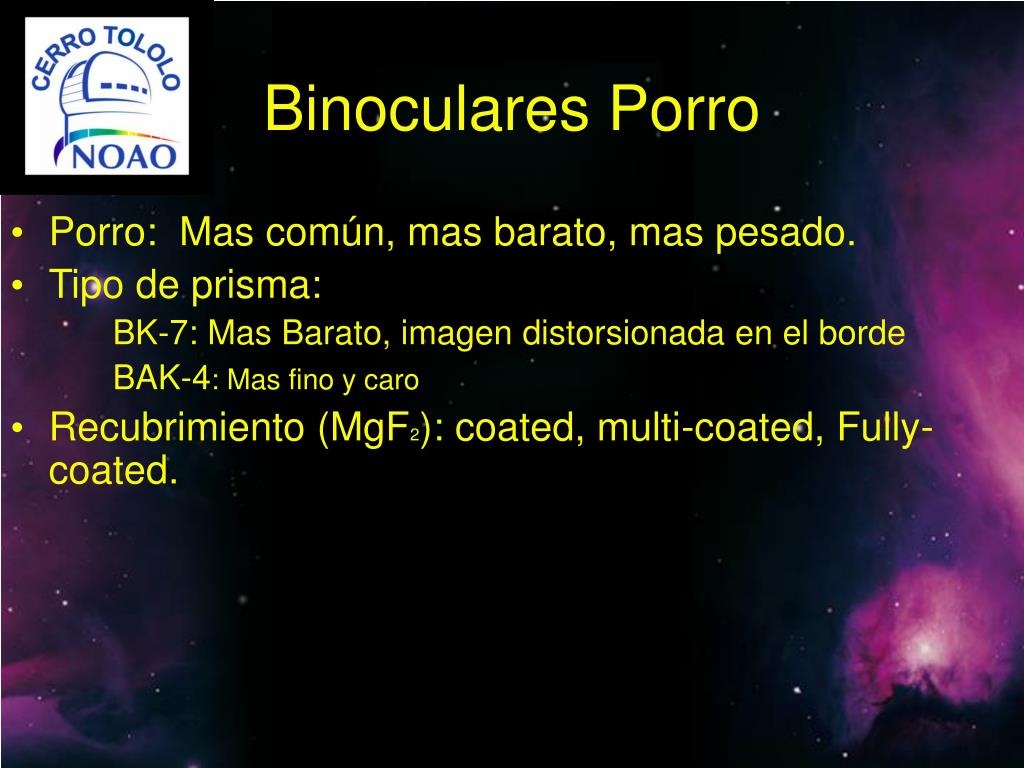

  20. Binoculares Porro • Porro: Mas común, mas barato, mas pesado. • Tipo de prisma: BK-7: Mas Barato, imagen distorsionada en el borde BAK-4: Mas fino y caro • Recubrimiento (MgF2): coated, multi-coated, Fully-coated.

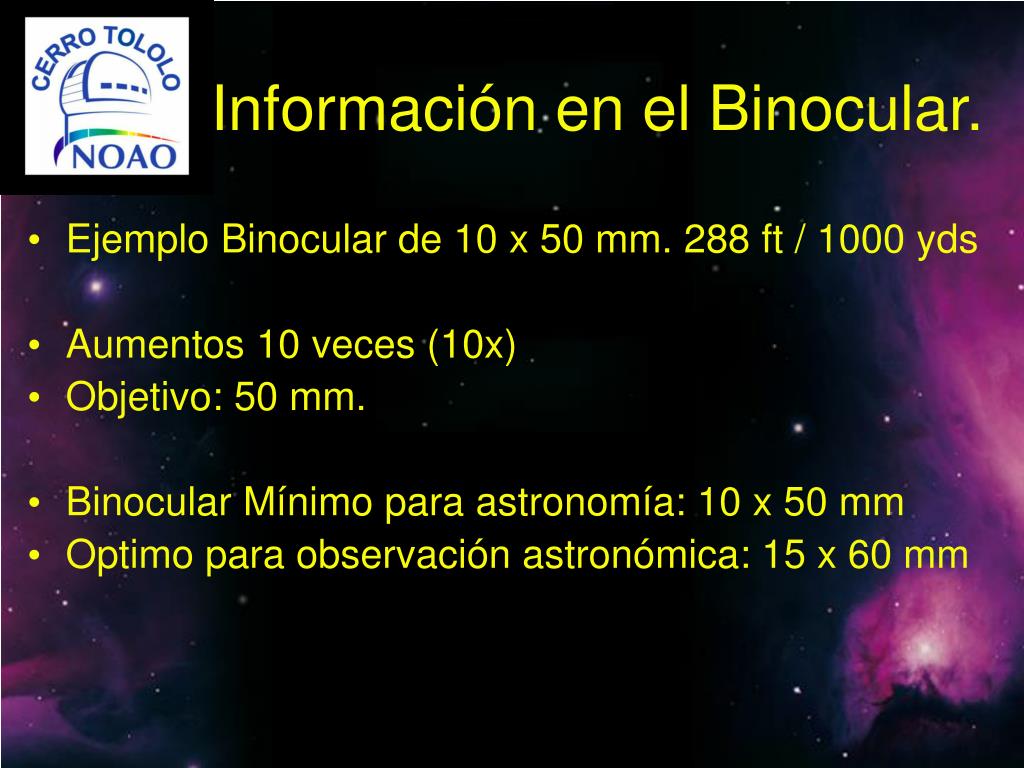

  21. Información en el Binocular. • Ejemplo Binocular de 10 x 50 mm. 288 ft / 1000 yds • Aumentos 10 veces (10x) • Objetivo: 50 mm. • Binocular Mínimo para astronomía: 10 x 50 mm • Optimo para observación astronómica: 15 x 60 mm

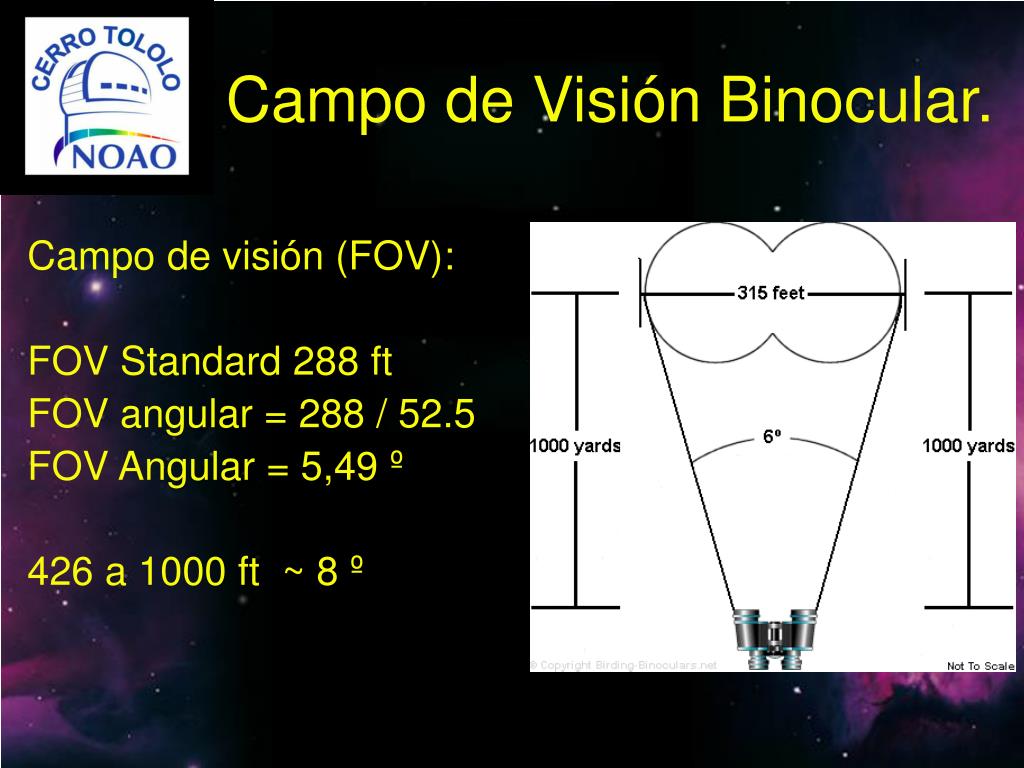

  22. Campo de Visión Binocular. Campo de visión (FOV): FOV Standard 288 ft FOV angular = 288 / 52.5 FOV Angular = 5,49 º 426 a 1000 ft ~ 8 º

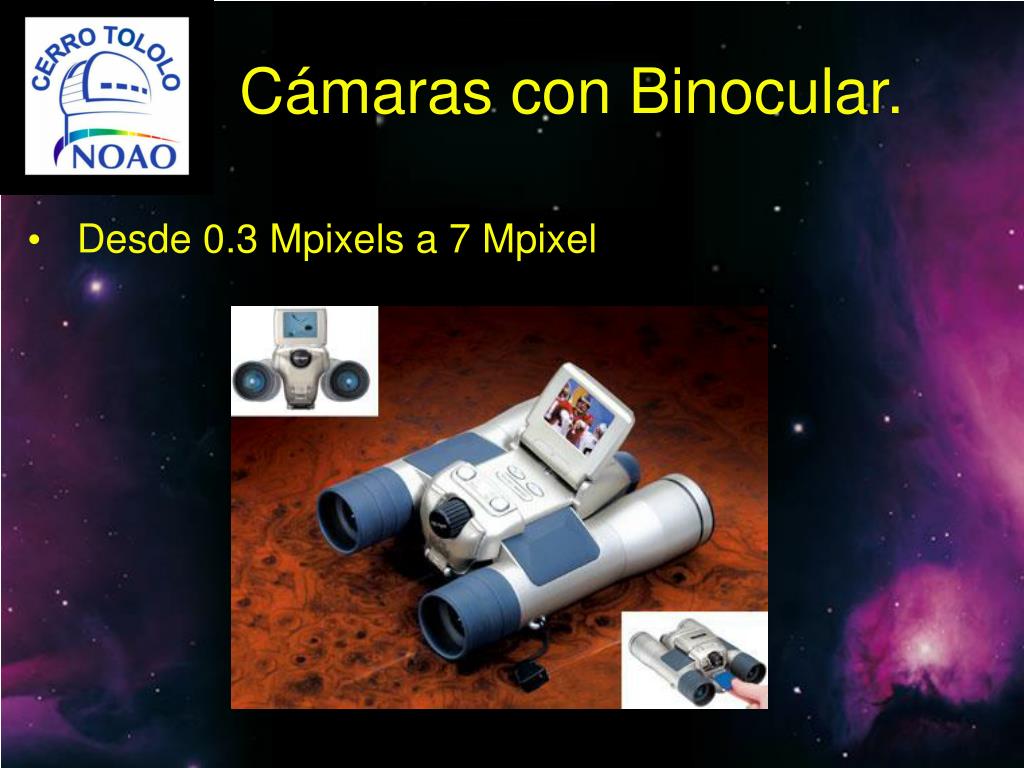

  23. Cámaras con Binocular. • Desde 0.3 Mpixels a 7 Mpixel

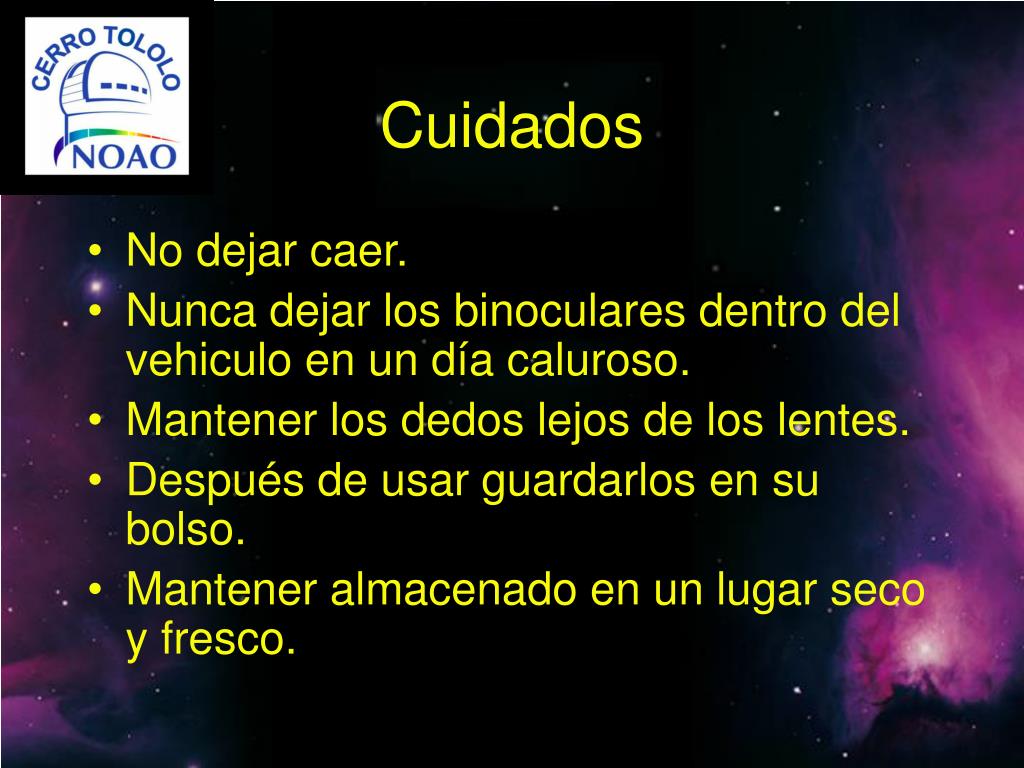

  24. Cuidados • No dejar caer. • Nunca dejar los binoculares dentro del vehiculo en un día caluroso. • Mantener los dedos lejos de los lentes. • Después de usar guardarlos en su bolso. • Mantener almacenado en un lugar seco y fresco.

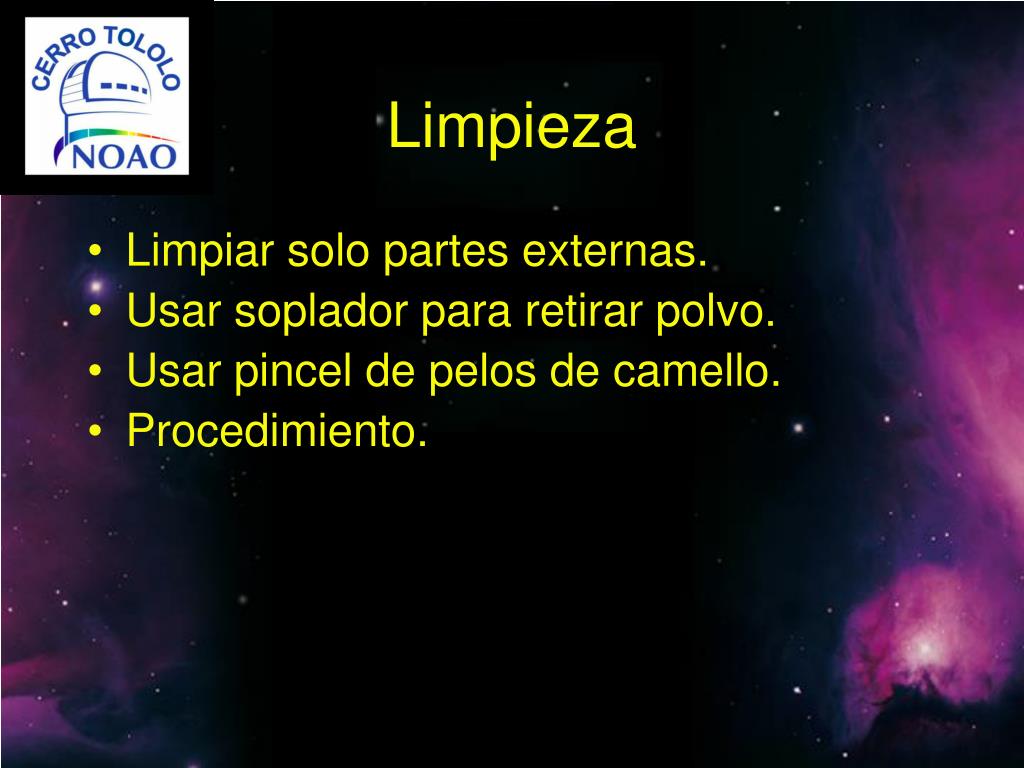

  25. Limpieza • Limpiar solo partes externas. • Usar soplador para retirar polvo. • Usar pincel de pelos de camello. • Procedimiento.

  26. Gracias por su atención!
