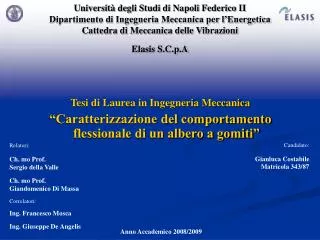

1. Università degli Studi di Napoli Federico IIDipartimento di Ingegneria Meccanica per l’EnergeticaCattedra di Meccanica delle VibrazioniElasis S.C.p.A Tesi di Laurea in Ingegneria Meccanica “Caratterizzazione del comportamento flessionale di un albero a gomiti” Relatori: Ch. mo Prof. Sergio della Valle Ch. mo Prof. Giandomenico Di Massa Correlatori: Ing. Francesco Mosca Ing. Giuseppe De Angelis Candidato: Gianluca Costabile Matricola 343/87 Anno Accademico 2008/2009

2. Modello CAD Forma modale Algoritmo 1 / Napoli, 18/05/2009 Obiettivi • Acquisizione del modello fisico di un albero a gomiti • Costruzione del corrispondente modello matematico • Soluzione numerica e sua implementazione • Determinazione delle forme modali e confronto con i risultati di altre metodologie e con i dati sperimentali

3. Modello ad n dischi Modello ad n masse concentrate 2 / Napoli, 18/05/2009 Modelli disponibili in letteratura

4. 3 / Napoli, 18/05/2009 Il sistema a masse concentrate - Supporti rigidi La struttura risulta iperstatica a causa della presenza di vincoli sovrabbondanti in corrispondenza dei cuscinetti intermedi

5. 4 / Napoli, 18/05/2009 Supporti elastici • Si introduce la flessibilità dei supporti • Studio formalmente analogo al caso dei supporti rigidi • Diverso ordine delle matrici presenti nelle equazioni del moto a causa delle “cedevolezze” in corrispondenza dei supporti di banco

6. 5 / Napoli, 18/05/2009 Supporti elastici con elementi a sbalzo • Si introduco gli elementi di estremità quali puleggia e volano • Studio formalmente analogo al caso dei supporti elastici • Diverso ordine delle matrici a causa del maggiore numero di masse e tronchi

7. CALCOLO [B0] Applicando una forza unitaria su ogni massa, si valutano le “caratteristiche” per ogni tronco; si costruisce, poi, la matrice globale • DATI INPUT • Masse • Lunghezze tronchi • Momenti inerzia • Materiale albero • Rigidezze supporti • CALCOLO [αi] • Per ogni tronco si valuta la sub-matrice delle flessibilità parziali • Si costruisce la matrice globale CALCOLO [α] Si valuta la matrice delle flessibilità attraverso la nota formula: [α] = [B0]t [αi] [B0] - [B1,0]t [B1,1]-1 [B1,0] CALCOLO MODI DI VIBRARE Si risolve il problema degli autovalori ed autovettori CALCOLO [B1] Applicando una reazione unitaria sugli appoggi, si valutano le “caratteristiche” per ogni tronco; si costruisce, poi, la matrice globale 6 / Napoli, 18/05/2009 Algoritmo per il calcolo delle frequenze proprie

8. Procedura cartacea Codice di calcolo 7 / Napoli, 18/05/2009 Algoritmo per il calcolo delle frequenze proprie Si è messo a punto un algoritmo generale indipendente dal tipo di vincoli (fissi o mobili), dal numero di masse e dal grado di iperstaticità del sistema

9. 8 / Napoli, 18/05/2009 Codice di calcolo in ambiente CAD Il codice di calcolo, messo a punto in ambiente MATLAB, andrà a costituire un tool in un software di modellazione grafica (CAD) • Carica la geometria dell’albero • Calcola le oscillazioni flessionali

10. 9 / Napoli, 18/05/2009 Acquisizione dati input in CAD • Masse • Lunghezze • Momenti Inerzia • Materiale • Rigidezze supporti

11. 10 / Napoli, 18/05/2009 Calcolo frequenze proprie – Masse concentrate Albero a gomiti • Dati input • Output

12. 11 / Napoli, 18/05/2009 Calcolo frequenze proprie – Masse concentrate Albero con elementi a sbalzo • Dati input • Output

13. 12 / Napoli, 18/05/2009 Frequenze proprie – Analisi FEM Albero a gomiti • Dati input • Output

14. 13 / Napoli, 18/05/2009 Frequenze proprie – Analisi FEM Albero con elementi a sbalzo • Dati input • Output

15. 14 / Napoli, 18/05/2009 Confronto con i dati sperimentali Il modello a masse concentrate fornisce, relativamente al 1° modo, delle frequenze che approssimano in maniera soddisfacente tanto i dati della sperimentazione, quanto i risultati ottenuti attraverso l’analisi FEM

16. 15 / Napoli, 18/05/2009 Conclusioni • Le frequenze proprie successive al 1° modo risultano poco approssimate • Vuole rappresentare il primo passo verso l’applicazione di un modello semplificato al problema delle oscillazioni flessionali di sistemi più complessi • Automatizzazione del processo di calcolo in ambiente CAD • Tempi ridotti e semplicità di utilizzo rispetto all’analisi FEM

17. 16 / Napoli, 18/05/2009 Sviluppi futuri • Introduzione dell’effetto disco • Introduzione dello smorzamento • Indagine sui cuscinetti e valutazione delle matrici [K] e [σ] • Indagine sulle forzanti indotte dal ciclo di pressione e calcolo del moto forzato
