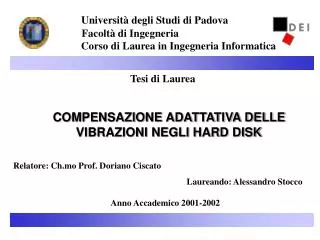

Università degli Studi di Padova. Facoltà di Ingegneria. Corso di Laurea in Ingegneria Informatica. Tesi di Laurea. COMPENSAZIONE ADATTATIVA DELLE VIBRAZIONI NEGLI HARD DISK. Relatore: Ch.mo Prof. Doriano Ciscato. Laureando: Alessandro Stocco. Anno Accademico 2001-2002.

trory
Download Presentation

Tesi di Laurea

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Università degli Studi di Padova Facoltà di Ingegneria Corso di Laurea in Ingegneria Informatica Tesi di Laurea COMPENSAZIONE ADATTATIVA DELLE VIBRAZIONI NEGLI HARD DISK Relatore: Ch.mo Prof. Doriano Ciscato Laureando: Alessandro Stocco Anno Accademico 2001-2002 26 Novembre 2002

  2. Compensazione adattativa delle vibrazioni negli hard disk ARGOMENTI DELLA DISCUSSIONE • PRINCIPI SULLA SOPPRESSIONE DELLE VIBRAZIONI NEGLI HDD • COMPENSAZIONE TRAMITEFEED-FORWARD STATICO E DINAMICO • COMPENSAZIONE TRAMITEFEED-FORWARD ADATTATIVO • ALGORITMO DI AGGIORNAMENTO DEI PARAMETRI (AAP) • FILTERED-X LMS ALGORITHM • ORGANIZZAZIONE DEL SISTEMA SPERIMENTALE • RISULTATI SPERIMETALI • FEED-FORWARD STATICO MEDIANTE GUADAGNO ADATTATIVO • FEED-FORWARD DINAMICO MEDIANTE FILTRO ADATTATIVO • ANALISI A FILTRO BLOCCATO • CONCLUSIONI E SVILUPPI FUTURI 26 novembre 2002 Alessandro Stocco 2/13

  3. Compensazione adattativa delle vibrazioni negli hard disk SOPPRESSIONE DELLE VIBRAZIONI NEGLI HDD PERCHE’ SI VUOLE SOPPRIMERE L’EFFETTO DELLE VIBRAZIONI • Eliminazione dei ritardi dovuti alle vibrazioni • Aumento densità di memorizzazione delle tracce • Uso di Accelerometri Rotazionali (MEMS) 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 3/13

  4. METODO TEMPO-INVARIANTE • Sintesi del controllo basata su uno specifico disco • Banda limitata di azione della compensazione limitata rispetto alla banda del sensore • Aumento rumorosità nell’inseguimento traccia P Gout= 1+CP Compensazione adattativa delle vibrazioni negli hard disk PRINCIPI SULLA SOPPRESSIONE DELLE VIBRAZIONI NEGLI HDD : FEED-FORWARD STATICO-DINAMICO d PES 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 4/13

  5. Compensazione adattativa delle vibrazioni negli hard disk PRINCIPI SULLA SOPPRESSIONE DELLE VIBRAZIONI NEGLI HDD : METODO ADATTATIVO • Introduzione dell’algoritmo di aggiornamento dei parametri • Aumento della complessità computazionale PERCHE’ SI VUOLE USARE UNA TECNICA ADATTATIVA • Migliorare le performance del controllo tempo-invariante • Ridurre la rumorosità provocata dalla compensazione • Aumentare la banda di azione del controllo ad azione diretta • Sintonizzazione automatica del controllo feed-forward 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 5/13

  6. Compensazione adattativa delle vibrazioni negli hard disk ALGORITMO DI AGGIORNAMENTO DEI PARAMETRI: FILTERED-X LMS ALGORITHM ^ ^ • IDENTIFICAZIONE • DISCRETIZZAZIONE • REALIZZAZIONE ^ 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 6/13

  7. Compensazione adattativa delle vibrazioni negli hard disk SISTEMA SPERIMENTALE: SCHEMA DELLE CONNESSIONI 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 7/13

  8. Compensazione adattativa delle vibrazioni negli hard disk SISTEMA SPERIMENTALE Accelerometro Rotazionale Sistema complessivo Dettaglio : Sistema di shaking 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 8/13

  9. .. ^ HP DSA 35665 A SOURCE CH1 CH2 3,5 v Compensazione adattativa delle vibrazioni negli hard disk FEED-FORWARD STATICO MEDIANTE GUADAGNO ADATTATIVO • Problemi di innesco a basse frequenze [0-40Hz] • Convergenza parziale nella banda [40Hz - 150Hz] • Raggiungimento prestazioni KffBest [150Hz-450Hz] • Adattamento-spegnimento compensazione [450 Hz-800Hz] REF SHK ACC PES 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 9/13

  10. Tipo di compensazione 3s Non Compensato 0.129 0.101 Kff Adattativa FIR 10° ord. Adatt. 0.090 FIR 20° ord. Adatt. 0.082 FIR 30° ord. Adatt. 0.079 FIR 39° ord. Adatt. 0.080 IIR 6° ord. 0.167 Compensazione adattativa delle vibrazioni negli hard disk FEED-FORWARD DINAMICO CON FILTRO ADATTATIVO: ANDAMENTO NEL TEMPO AL VARIARE DELL’ORDINE DEL FILTRO EQM 103 1.87 1.17 0.94 0.78 0.72 0.74 0.167 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 10/13

  11. Compensazione adattativa delle vibrazioni negli hard disk FEED-FORWARD DINAMICO CON FILTRO ADATTATIVO: SPETTRO DI POTENZA PES Spettro di potenza PES sollecitato a circa 470 Hz Spettro di potenza PES sollecitato a circa 470 Hz : dettaglio • Attenuazione armonica principale del disturbo • Contenuto in alta frequenza ridotto • inefficacia nella compensazione ai 90 Hz 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 11/13

  12. Compensazione adattativa delle vibrazioni negli hard disk ANALISI A FILTRO BLOCCATO • Fase di apprendimento iniziale con disturbo a singola armonica • Disabilitazione AAP • Funzione di sensitività filtro adattativo a velocità di convergenza elevata • Aumento ordine  Aumento tempi di convergenza AAP • Convergenza dipendente dal tempo di esecuzione misura • Problemi di convergenza AAP sulla risonanza ai 410Hz 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 12/13

  13. Compensazione adattativa delle vibrazioni negli hard disk CONCLUSIONI • Realizzazione di un sistema di feed-forward digitale adattativo tramite algoritmo Filtered-x LMS • Valutazione delle prestazioni del sistema al variare dell’ordine del filtro adattativo • Valutazione delle prestazioni del sistema al variare di regimi di sollecitazione SVILUPPI FUTURI • Estendere il funzionamento dell’algoritmo per regimi di sollecitazione elevati • Studio del funzionamento in presenza di disturbi a più armoniche o rumore bianco • Studio di AAP con velocità di convergenza maggiore (m variabile) 26 Novembre 2002 26 novembre 2002 Alessandro Stocco 13/13
