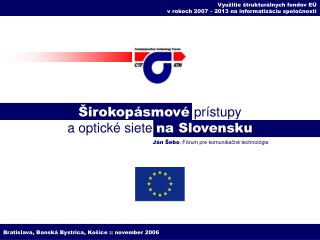

slide1

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Širokopásmovéprístupy a optické sietena Slovensku

Ján Šebo, Fórum pre komunikačné technológie

Bratislava, Banská Bystrica, Košice :: november 2006

slide2

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Optické siete na Slovensku

  • História
  • Slovenské telekomunikácie - prvé optické trasy na Slovensku, 90 roky
  • SDH siete a optické kruhy v transportnej siete
  • ŽSR – južná magistrála pozdľž žel.trate BA-ZV-KE –Čierna n.Tisou
  • Transpetrol-južná magistrála pozdľž ropovodu Ruská –Bučany-BA/ČR- Energotel SPP-južná magistrála pozdľž tranzitného plynovodu Ruská-Brodské-ČR
  • Energetické podniky (SEPS) –severná magistrála- KZL – Veľké Kapušany
  • ORANGE Slovensko – SDH sieť a optické kruhy transportnej siete
  • NDS – úseky pozdľž D1 –Pieťany- Ladce, Lipt. Mara, Budkovce - Budimír
  • SANET –metropolitné optické siete BA, ZA, BB, KE, PO, NI, TN,TR, ZV
  • SITEL – transportná optická siet, metropolitná sieť v BA s kolokačným centrom SitelPoP-prepojenie do optických sietí v SR a do zahraničia
  • Mestá (ZV, PP) a dodávatelia - metropolitné siete
  • Celkom je k dispozícií 5 000 km optických trás transportných optických sietí alternatívnych operátorov (údaj zahŕňa len kostrové optické siete v SR )
  • Slovak Telekom má k dispozícií 10 000 km trás transportných optických sietí

2

Bratislava, Banská Bystrica, Košice :: november 2006

slide3

Optická transportná sieť Slovak Telekom

Využitie štrukturálnych fondov EÚ 2007-13 na informatizáciu spoločnosti

Celková dľžka trás OK je 10 km

3

Bratislava, Banská Bystrica, Košice :: november 2006

slide4

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Trasy optických káblov ŽSR na Slovensku

Poľsko

Česká republika

Žilina

Plaveč

Pov.Bystrica

Liptovský

Mikuláš

Štrbské Pleso

Vrútky

Tatranská Lomnica

Trenčín

Štrba

Poprad

Prešov

Turčianske Teplice

meniareň Prešov

Prievidza

Kysak

Kúty

B. Bystrica

Košice

Žiar nad Hronom

Rožňava

Topočany

Kriváň

Ukrajina

Barca

Trebišov

Zvolen

Plešivec

Trnava

Moldava n./Bodvou

Rim. Sobota

Michaľany

Nitra

Fiľakovo

Lučenec

Lenártovce

Čierna n.Tisou

Galanta

Jesenské

Bratislava

Levice

Šurany

Maďarsko

Somosjoujfalu

Rakúsko

N. Zámky

Komárno

Štúrovo

Legenda:

Celková dľžka trás OK je 666 km.

optické káble ŽSR

-

4

Bratislava, Banská Bystrica, Košice :: november 2006

slide5

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Optická magistrála SPP v r. 2006

Poľsko

Žilina

Česká republika

Ukrajina

Košice

Zvolen

Slanec

Brodské

Z05 Rožňava

Lakšarská N Ves

Belža

Ruská

Veľké

Kapušany

Plavecký Peter-TU

Rim. Sobota

Jabloňov

nad Turňou

Špačince

Nitra Z06

Kaloša

Lučenec

Nitra PU

Vysoká

SPP BA

UAS

Kosihy

Bratislava

Hrádok

V. Zlievce

Madarsko

Ivanka pri Nitre

Rakúsko

Optická magistrála SPP

Legenda:

Prípojky k optickej magistrále SPP

Celková dľžka trasy OM je 520km

6

Bratislava, Banská Bystrica, Košice :: november 2006

slide6

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Optická sieť ORANGE Slovensko, a.s.

Poľsko

Česká republika

Žilina

Považská Bystrica

Liptovský Mikuláš

Poprad

Proč

Martin

Prešov

Humenné

Spišská N. Ves

Prievidza

Ukrajina

Michalovce

Banská Bystrica

Trenčín

Revúca

Košice

Trebišov

Nové Mesto nad Váhom

Zvolen

Žiar nad

Hronom

Senica

Piešťany

Kúty

Topoľčany

Rim.Sobota

Trnava

Lučenec

Nitra

Levice

Bratislava

Dunajská Streda

Maďarská republika

Rakúsko

N. Zámky

Komárno

Legenda:

Celková dľžka trás OK je 2000 km.

optické káble ORANGE Slovensko

8

Bratislava, Banská Bystrica, Košice :: november 2006

slide7

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Optická sieť Národnej dialničnej spoločnosti

Poľsko

Česká republika

Fričovce

Žilina

Lipt.Mikuláš

Beharovce

Poprad

Pov. Bystrica

Prešov

Sveperec

Važec

Humenné

Spišské Podhradie

Ladce

Ivachnová

Budimír

Košice

Trenčín

Ukrajina

B.Bystrica

Zvolen

Piešťany

Lučenec

Trnava

Levice

Bratislava

Nové Zámky

Maďarská republika

Rakúsko

Komárno

Legenda:

Celková dľžka trás OK je cca 240 km.

Existujúca dialnica D1 s OK

9

Bratislava, Banská Bystrica, Košice :: november 2006

slide8

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Optická sieť spoločnosti SITEL

10

Bratislava, Banská Bystrica, Košice :: november 2006

slide9

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

CORE sieť– Gigabitový Ethernet

Prešov

Žilina

I.

GE

MPLS

GE

MPLS

Trenčín

GE

MPLS

GE

MPLS

10 Gbit/s

10 Gbit/s

Trnava

III.

II.

Nitra

GE

MPLS

GE

MPLS

GE

MPLS

GE

MPLS

Košice

Banská Bystrica

GE

MPLS

  • Návrh siete :
  • Transportná optická sieť
  • CORE sieť - GE/MPLS

Legenda:

Bratislava

1. pár opt. vlákien–I.

2. pár opt. vlákien – II. a III.

12

Bratislava, Banská Bystrica, Košice :: november 2006

slide10

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

  • Návrh siete :
  • CORE sieť - GE/MPLS
  • Agregačná vrstva - IP/MPLS
  • komunikačné profily (Customer Edge)
  • triedy prenosu A(40%),B(20%),C(40%)
  • prístupové siete Etherent

14

Bratislava, Banská Bystrica, Košice :: november 2006

slide11

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Vysokorýchlostný

internet

metalické siete

(xDSL, CATV, PLC, ...)

pevné rádiové siete

(RLAN, HiperLAN, WLAN, Wi-FI,

WiMAX, FWA...)

satelitné siete

(V-SAT, ...)

optické siete

(FTTx, ...)

mobilné rádiové siete

(IMT2000, UTMS, EDGE, CDMA, ...)

  • Prístupové siete
  • - sú určené pre určitú mestskú, podnikovú, alebo vidiecku oblasť
  • - obsahujú prístupové body pre koncových účastníkov
  • sú pripojené na komunikačný uzol
  • metalické prístupové siete
  • bezdrôtové prístupy
  • optické prístupové siete

15

Bratislava, Banská Bystrica, Košice :: november 2006

slide12

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Porovnávanie technológií pre realizáciu širokopásmového prístupu

optika

FTTx

Wi-Fi 802.11b

802.11a.g.e

802.16 (WiMAX)

rádiové

technológia

HiperLAN

kábel

CATV

VDSL

xDSL

ADSL

ADSL2

ADSL2+

SDSL

SHDSL

4w

50

100

1

5

10

500

1000

Domáce multimédiá, vysielanie TV/VoD (3 a viac kanálov),

EDTV/HDTV, ...

B[Mbit/s]

Video na PC, LDTV,

video telefón,

jednoduché hry,

vzdelávanie a učenie

elektronická pošta,

kontrolné systémy (EZS,

webkamery), ...

VoD/vysielanie/

PPV/SDTV

(V kvalite 1 TV

kanálu PAL),

EPG, IPG,

interaktivné hry,

peer to peer

video konferencia

16

Bratislava, Banská Bystrica, Košice :: november 2006

slide13

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

  • Metalické prístupové siete
  • poskytnutie prístupu LLU
  • ( úplný, spoločný)
  • širokopásmový prístup s ADSL
  • technológia ADSL 2, ADSL 2+,...
  • Bezdrôtové prístupy
  • širokopásmového prístup bod-bod
  • širokopásmový prístup bod-multibod-FWA
  • ( rýchle vybudovanie a dočasný prístup
  • k regionálnym sieťam)
  • Optické prístupy
  • najvhodnejšie prostredie pre širokopásmový prístup
  • prístup v stromovej, hviezdicovej, kruhovej topológii
  • metropolitné, regionálne a prístupové optické siete

17

Bratislava, Banská Bystrica, Košice :: november 2006

slide14

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Charakteristika optických sietí a ich dostupnosť

  • metropolitné optické siete
  • regionálne optické siete
  • prístupové optické siete
  • Metropolitné optické siete
  • tvoria fyzický kruh v mestskej aglomerácii
  • spájajú riadiace digitálne ústredne HOST
  • spájajú prístupové body k zákazníkom (POP – Point of Presence)
  • Regionálne optické siete
  • tvoria fyzický kruh v širšom okolí miest, vidieckych oblastiach
  • sú pripojené na riadiace digitálne ústredne HOST
  • spájajú prístupové body k zákazníkom (POP – Point of Presence)

18

Bratislava, Banská Bystrica, Košice :: november 2006

slide15

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

EPON - Pasívne optické siete – FTTH

  • Prístupové optické siete
  • budujú sa v stromovej, hviezdicovej
  • topológii, príp. zaokruhujú sa
  • sú pripojené k objektom zákazníkov
  • a k distribučným uzlom siete
  • pasívne optické siete (PON)
  • pasívne optické siete EPON
  • na báze Ethernetu
  • optický modem FTTH obsahuje
  • EPON ONU číp
  • Optické vlákno do domu FTTH,
  • alebo všeobecne FTTx
  • neobsahuje aktívne sieťové prvky
  • aktívne optické siete (AON)

19

Bratislava, Banská Bystrica, Košice :: november 2006

slide16

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

ONU

ONU

ONU

GEPON

OLT

Metro DWDM/SDH/Ethernet

EPON - Pasívne optické siete – FTTx

FTTH

FTTP

FTTB

FTTO

FTTC

Legenda:

ONU- Optical Network Unit

OLT - Optical Link Termination

PON – Pasive Optical Network

GEPON – Gigabit Ethernet PON

Metropolitná optická sieť

20

Bratislava, Banská Bystrica, Košice :: november 2006

slide17

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Ethernet p2p

1310 nm

TX

RX

IP

IP

TX

RX

1310 nm

1 550 mm

TX

RX

IP

IP

RX

TX

1310 nm

1 490 nm

TX

RX

IP

IP

RX

TX

1310 nm

Central Office: OLT

1 550 nm

ONU/ONT

analog TV

FTTx , Topológia bod-bod

Strana ústredne

Strana účastníka

OLT - Optical Link Termination

ONU- Optical Network Unit

Optický modem FTTH

  • topológia bod-bod základná a najľahšie realizovateľná
  • vytvorená vlnovým delením na jedinom vlákne alebo jednosmernou prevádzkou na dvoch vláknach
  • k účastníkovi stačí nainštalovať napríklad cenovo veľmi dostupný mediakonvertor
  • zaistiť mu tak dostatočne rýchle pripojenie, napríklad Ethernet 100 Mbit/s
  • každý účastník ONU je pripojený dvoma vláknami k ústredni OLT.

21

Bratislava, Banská Bystrica, Košice :: november 2006

slide18

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Ethernet p2mp

1 490 nm

IP

TX/RX

RX/TX

IP

1 310 nm

RX/TX

IP

anolog TV

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

1 550 nm

Central Office: OLT

ONU/ONT

FTTx , Topológia bod-multibod

Strana ústredne

Strana účastníka

OLT - Optical Link Termination

ONU- Optical Network Unit

Optický modem FTTH

  • topológia bod-multibod umožní znížiť počet vlákien medzi účastníkmi a ústredňou,
  • vytvorí obojsmerný komunikačný kanál po jednom vlákne
  • môže sa využiť optický spektrálny multiplex
  • poskytuje výhodu optického rozbočovania signálu k účastníkovi a optickému zlučovaniu
  • signálom od účastníka v čisto optickej oblasti bez konverzie na elektrický signál,
  • - deliace pomery 1:32 alebo 1:64 potom povoľujú pripojiť 32 alebo 64 účastníkov
  • ONU na jeden optický port OLT.

22

Bratislava, Banská Bystrica, Košice :: november 2006

slide19

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Ethernet

TX

1 490 nm

IP

RX/TX

IP

RX

1 310 nm

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

RX/TX

IP

Central Office: OLT

Active

Eelement

ONU/ONT

Aktívne optické siete – AON

Strana ústredne

Strana účastníka

OLT - Optical Link Termination

ONU- Optical Network Unit

optický modem FTTH

  • - prepojujú jednotky účastnícke ONU prostredníctvom aktívnych sieťových prvkov
  • ako sú napr. opakovače, rozbočovače či multiplexory/demultiplexory,
  • obsahujú prvky, ktoré rozdeľujú optické signály a v opačnom smere
  • združujú optické signály medzi jednotlivými časťami optickej siete,
  • - dosahujú väčšie dľžkové dosahy k používateľom

23

Bratislava, Banská Bystrica, Košice :: november 2006

slide20

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

  • Výstavba metropolitných a regionálnych optických sietí
  • optické káble sa zafukujú do HDPE rúr Ø 32mm, 40mm
  • jednovidové optické vlákna s priemerom 9/125µm – ITU G.652, 655,..
  • profil optických káblov 8, 12, 24, 48, 72, 96 vlákien Ø 28mm a viac
  • životnosť optických káblov ≥ 25 rokov
  • Výstavba prístupových optických sietí FTTx
  • optická sieť až k používateľovi, napr. FTTH, FTTO, FTTB, FTT-SME,..
  • topológia bod-bod, každý zákazník ONU pripojený 2 vláknami k OLT
  • topológia bod multibod, pasívny rozbočovač signálu OLT 1 : 32 ONU
  • mikrotrubičky, ktoré sa zafukujú do HDPE rúr, alebo do multi-rúr
  • multirúry úložné, závlačné a nehorľavé
  • mikrokáble, ktoré sa sa zafukujú do mikrotrubičiek 10/8mm; 7/5,5mm
  • jednovidové optické vlákna s priemerom 9/125µm – ITU G.652, 655,..
  • profil optických káblov 1,2, 4 ,8, 12, 24, 48, 72, vlákien Ø 7 mm a viac

24

Bratislava, Banská Bystrica, Košice :: november 2006

slide21

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Metropolitné optické siete v Bratislave

SITEL

  • Slovak Telekom
  • ORANGE Slovensko
  • SITEL
  • ŽSR
  • SANET
  • Transpetrol
  • SPP
  • ďalší

SANET

ŽSR

25

Bratislava, Banská Bystrica, Košice :: november 2006

slide22

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Proces čerpania štrukturálnych fondov EU – O. P. I .S.

prístupové siete

Metóda :

Konzultant

pre financovanie,

resp. spracovanie

Europrojektu

Schvaľujúci orgán

Úrad vlády

návrhy MDPT SR,

MF SR,MŠ SR, MZ SR,..

  • príprava

1

  • schvaľovanie

2

  • realizácia

3

Proces

schvaľovania

  • Územná samospráva
  • Mestá a obce
  • ZMOS,
  • VÚC
  • Technický garant projektu
  • brožúra
  • projekt –strategický dokument
  • projekty jednotlivých sietí
  • Autorský dozor

Prvotné

financovanie

verejné

obstaranie

Dodávatelia:

Realizácia projektov sietí

26

Bratislava, Banská Bystrica, Košice :: november 2006

slide23

Využitie štrukturálnych fondov EÚ v rokoch 2007 – 2013 na informatizáciu spoločnosti

Ďakujem za pozornosť

jansebo@ctf.skwww.ctf.sk

Ján Šebo, Fórum pre komunikačné technológie

Tomášikova 10/G, 821 03 Bratislava

27

Bratislava, Banská Bystrica, Košice :: november 2006
