1. 首先用 PCB Designer 設計印刷電路板圖

印刷電路板製作. 1. 首先用 PCB Designer 設計印刷電路板圖. 印刷電路板製作. 2. 打印前選取 Print PCB Mask ( 遮片 ). 印刷電路板製作. 3. 用雷射打印機印在瞄圖紙上. 印刷電路板製作. 4. 遮片上零件的字應是倒轉的. 印刷電路板製作. 5. 將遮片放在晒板燈箱上，碳影像向上。. 印刷電路板製作. 6. 將感光印刷電路板的防護膠紙除去. 印刷電路板製作. 7. 將感光印刷電路板對齊放在遮片上. 印刷電路板製作. 8. 將內蓋蓋上. 印刷電路板製作. 9. 開動抽氣泵使內蓋緊壓固定印刷電路板.

bronson
Download Presentation

1. 首先用 PCB Designer 設計印刷電路板圖

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

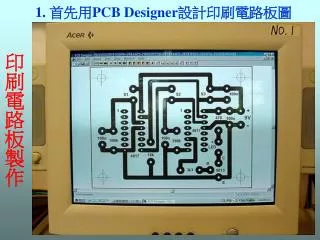

  1. 印刷電路板製作 1. 首先用PCB Designer設計印刷電路板圖

  2. 印刷電路板製作 2. 打印前選取 Print PCB Mask (遮片)

  3. 印刷電路板製作 3. 用雷射打印機印在瞄圖紙上

  4. 印刷電路板製作 4. 遮片上零件的字應是倒轉的

  5. 印刷電路板製作 5. 將遮片放在晒板燈箱上，碳影像向上。

  6. 印刷電路板製作 6. 將感光印刷電路板的防護膠紙除去

  7. 印刷電路板製作 7. 將感光印刷電路板對齊放在遮片上

  8. 印刷電路板製作 8. 將內蓋蓋上

  9. 印刷電路板製作 9. 開動抽氣泵使內蓋緊壓固定印刷電路板

  10. 印刷電路板製作 10. 設定計時器在180秒，開動下方UV光管

  11. 印刷電路板製作 11. 蓋上外蓋，勿直視紫外 (UV) 燈。

  12. 印刷電路板製作 12. 將感光後的印刷電路板放進顯影藥水內

  13. 印刷電路板製作 13. 顯影後的感光印刷電路板放進蝕板缸內

  14. 印刷電路板製作 14. 開動蝕板缸的加熱器和運水泵

  15. 印刷電路板製作 15. 右邊是蝕板前，左邊是蝕板後。
