Presentation Transcript
slide1

제 3 장

Memory - SRAM

slide2

3.1 메모리의 Classification (일반적인 분류)

Volatile Memory Device (휘발성 메모리)

- 전원이 공급되어야만 내부 정보가 유지

- RAM

Nonvolatile Memory Device (비 휘발성 메모리)

- 전원의 유무와 관계없이 내부 정보가 유지

- ROM

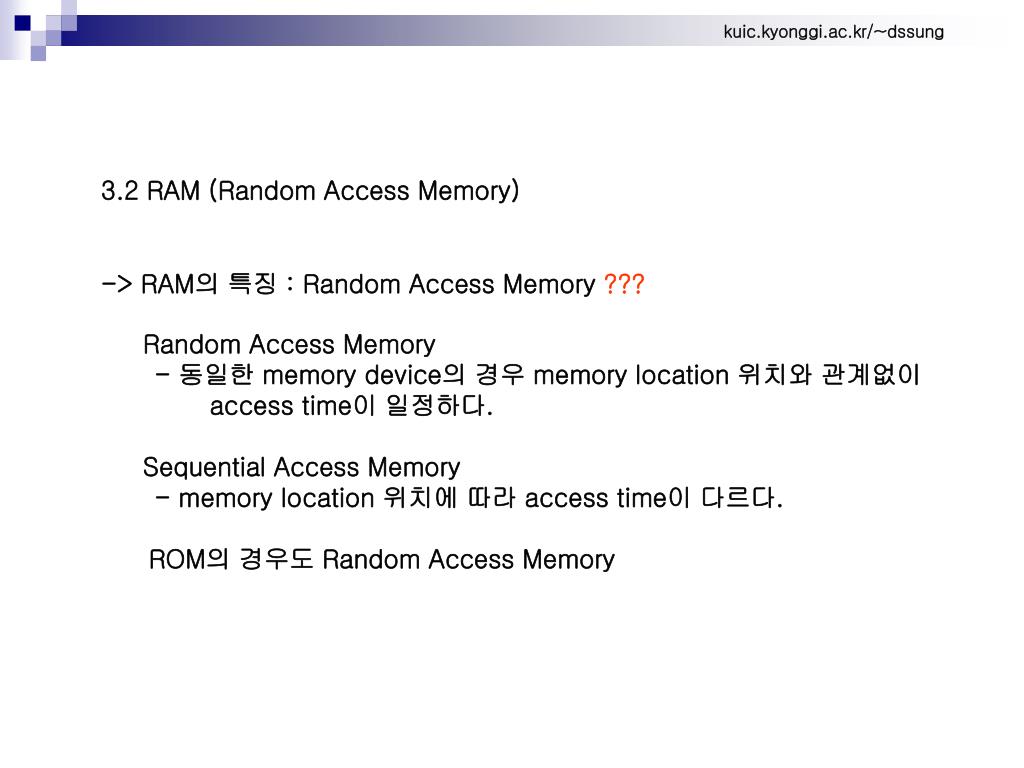

slide3

3.2 RAM (Random Access Memory)

-> RAM의 특징 : Random Access Memory ???

Random Access Memory

- 동일한 memory device의 경우 memory location 위치와 관계없이

access time이 일정하다.

Sequential Access Memory

- memory location 위치에 따라 access time이 다르다.

ROM의 경우도 Random Access Memory

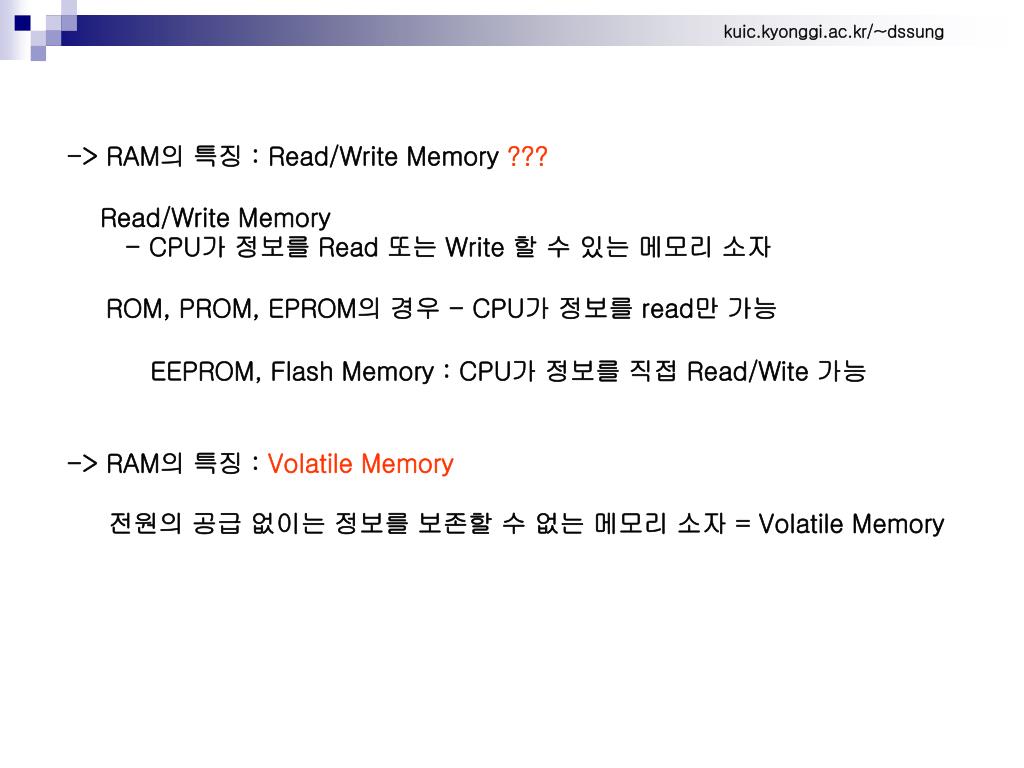

slide4

-> RAM의 특징 : Read/Write Memory ???

Read/Write Memory

- CPU가 정보를 Read 또는 Write 할 수 있는 메모리 소자

ROM, PROM, EPROM의 경우 - CPU가 정보를 read만 가능

EEPROM, Flash Memory : CPU가 정보를 직접 Read/Wite 가능

-> RAM의 특징 : Volatile Memory

전원의 공급 없이는 정보를 보존할 수 없는 메모리 소자 = Volatile Memory

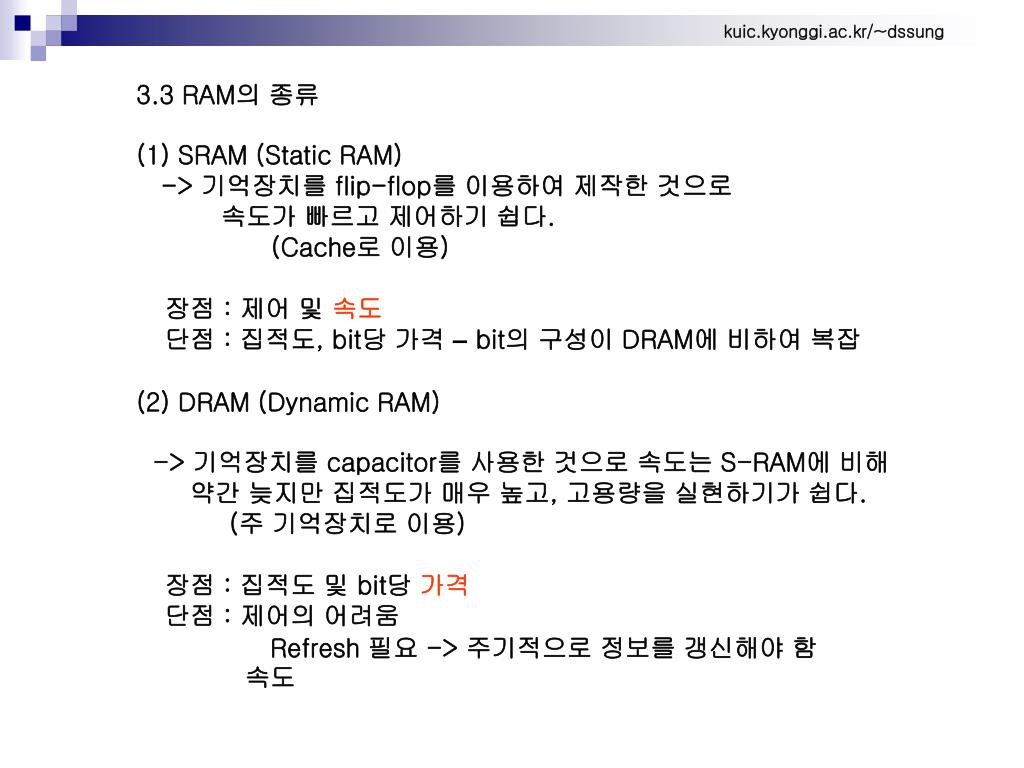

slide5

3.3 RAM의 종류

(1) SRAM (Static RAM)

-> 기억장치를 flip-flop를 이용하여 제작한 것으로

속도가 빠르고 제어하기 쉽다.

(Cache로 이용)

장점 : 제어 및 속도

단점 : 집적도, bit당 가격 – bit의 구성이 DRAM에 비하여 복잡

(2) DRAM (Dynamic RAM)

-> 기억장치를 capacitor를 사용한 것으로 속도는 S-RAM에 비해

약간 늦지만 집적도가 매우 높고, 고용량을 실현하기가 쉽다.

(주 기억장치로 이용)

장점 : 집적도 및 bit당 가격

단점 : 제어의 어려움

Refresh 필요 -> 주기적으로 정보를 갱신해야 함

속도

slide6

3.4 Consideration Factor (설계에서 메모리 선택 시 고려사항)

(1). Speed (속도)

Access Time

-> the time elapsing from moment we present a stable address

until the memory responds with stable data.

Cycle Time

-> how fast we can access memory on a continuous basis

some memory need additional time for recovery after an access

(2). Density (집적도)

(3). Power Dissipation (전력 소비)

Operating Power - Memory 소자가 사용 중에 소비하는 전력

Standby Power - Memory 소자가 사용 중이 아닐 때 소비하는 전력

slide7

3.5 SRAM (Static RAM)

Data

Address

Chip Select

CS#

OE#

Output Enable

Vcc

WE#

Write Enable

GND

slide8

216-1 번지

64KB SRAM

64KB의

Address

Space

A15-A0

216

D7-D0

0 번지

8bit

216 X 8bit SRAM = 64KB SRAM

slide9

16X216

Decoder

A15-A0

216

23

D7-D0

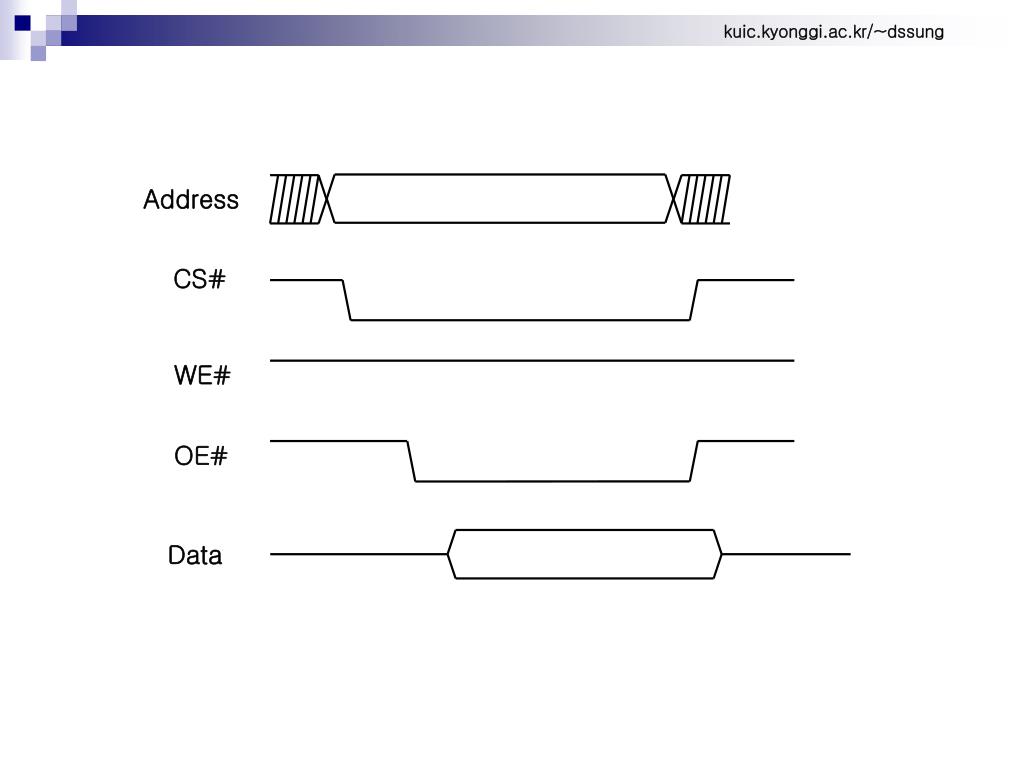

slide10

Address

CS#

WE#

OE#

Data

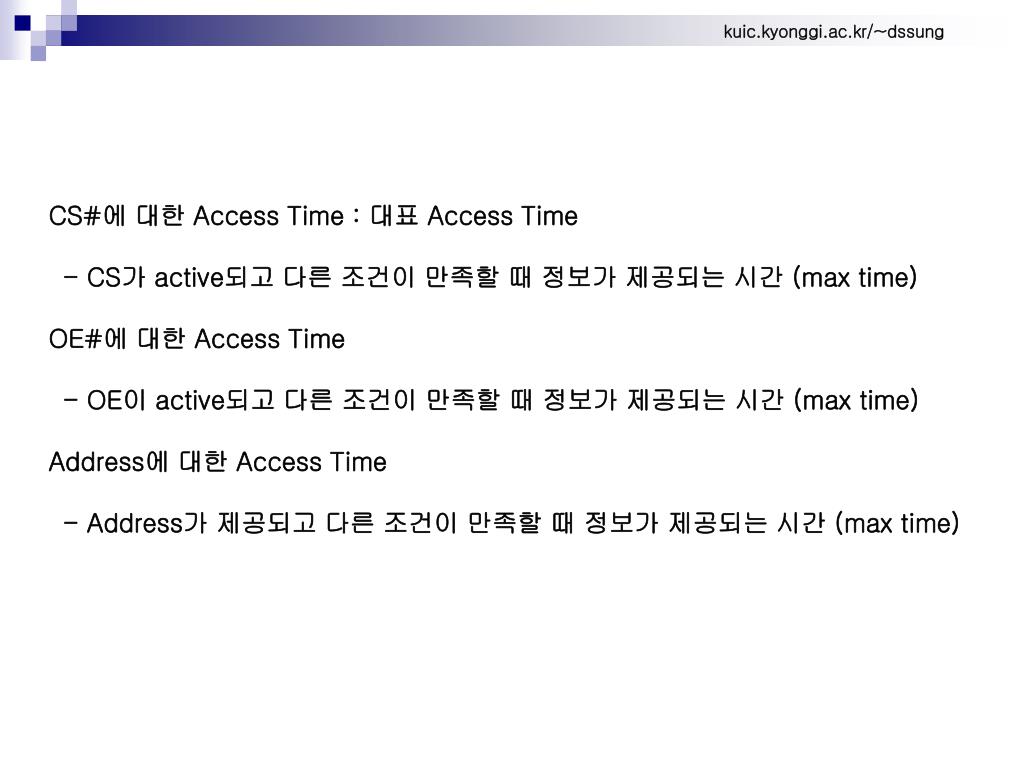

slide11

CS#에 대한 Access Time : 대표 Access Time

- CS가 active되고 다른 조건이 만족할 때 정보가 제공되는 시간 (max time)

OE#에 대한 Access Time

- OE이 active되고 다른 조건이 만족할 때 정보가 제공되는 시간 (max time)

Address에 대한 Access Time

- Address가 제공되고 다른 조건이 만족할 때 정보가 제공되는 시간 (max time)

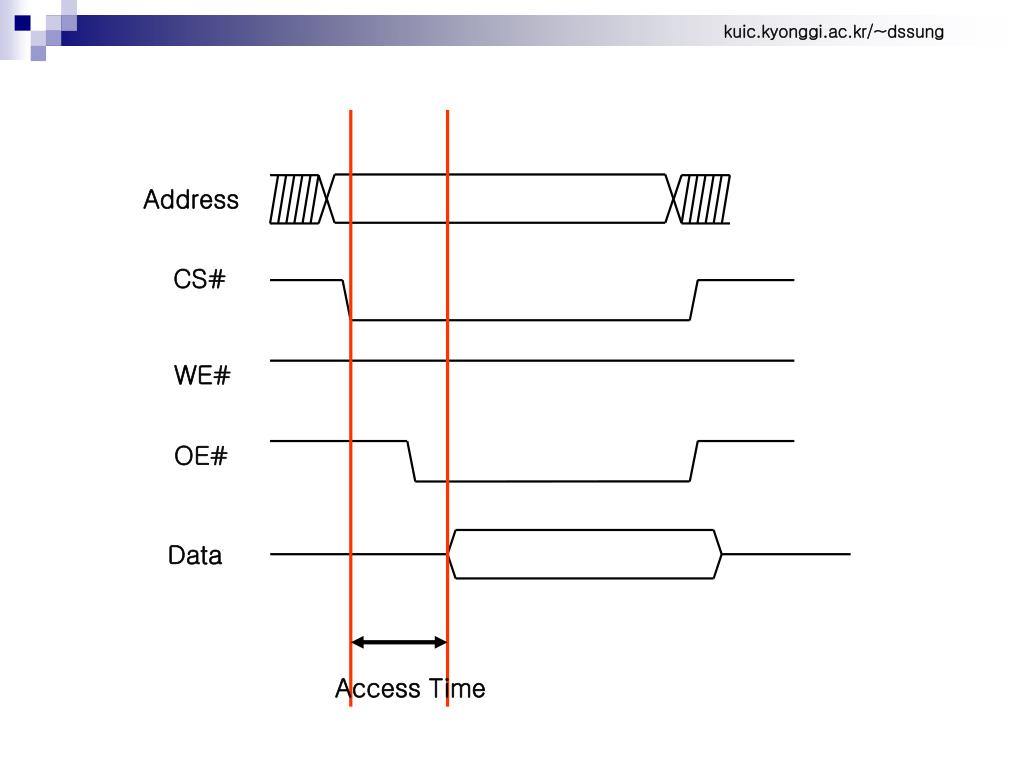

slide12

Address

CS#

WE#

OE#

Data

Access Time

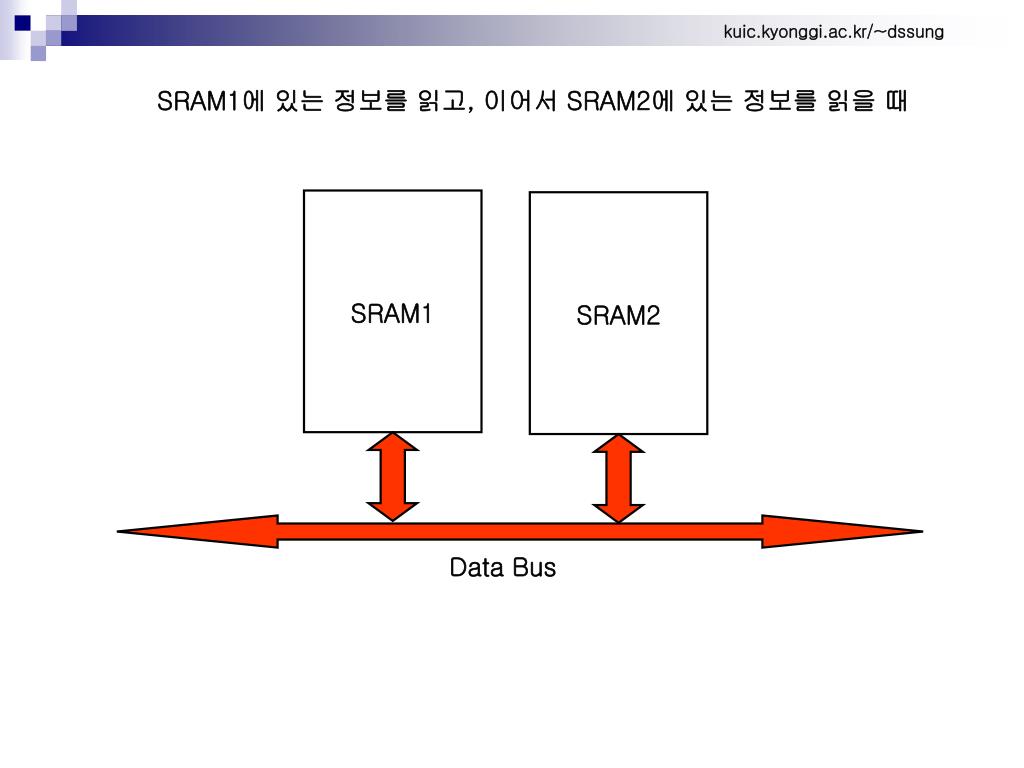

slide14

Bus Contention

without OE*

Address

CS#

WE#

OE#

Data

Address

CS#

WE#

OE#

Data
