Presentation Transcript
objectifs

1ère GEN 2007-08

Objectifs
  • Fournir une tension continue réglable à partir d’une source de tension alternative
  • Fournir une tension constante quelque soit la charge
alimentation de laboratoire

1ère GEN 2007-08

Alimentation de laboratoire
  • Schéma fonctionnel :

Réseau

électrique

Tension redressée

et filtrée.

Transformateur

Abaisseur de tension

Tension

régulée

Régulateur

Redresseur

+

Filtrage

Réglage

utilisateur

Tension alternative

Dite Basse Tension

Tension alternative

adaptée

image d une alimentation continue compl te
Image d ’une alimentation continue complète

redresseur

charge

transformateur

condensateur de filtrage

régulateur

1ère GEN 2007-08

le transformateur

1ère GEN 2007-08

Le transformateur

Relations

Schéma électrique

On appelle m le rapport de

transformation :

I2

I1

u1

u2

N1

N2

le redressement

A

K

1ère GEN 2007-08

Le redressement

La diode :

  • Si VAK > 0 : La diode est passante et iAK > 0 (équivalente à un interrupteur fermé )
  • Si VAK < 0 : La diode est bloquée et iAK = 0 (équivalente à un interrupteur ouvert )

Symbole général :

VAK

redressement mono alternance8

1ère GEN 2007-08

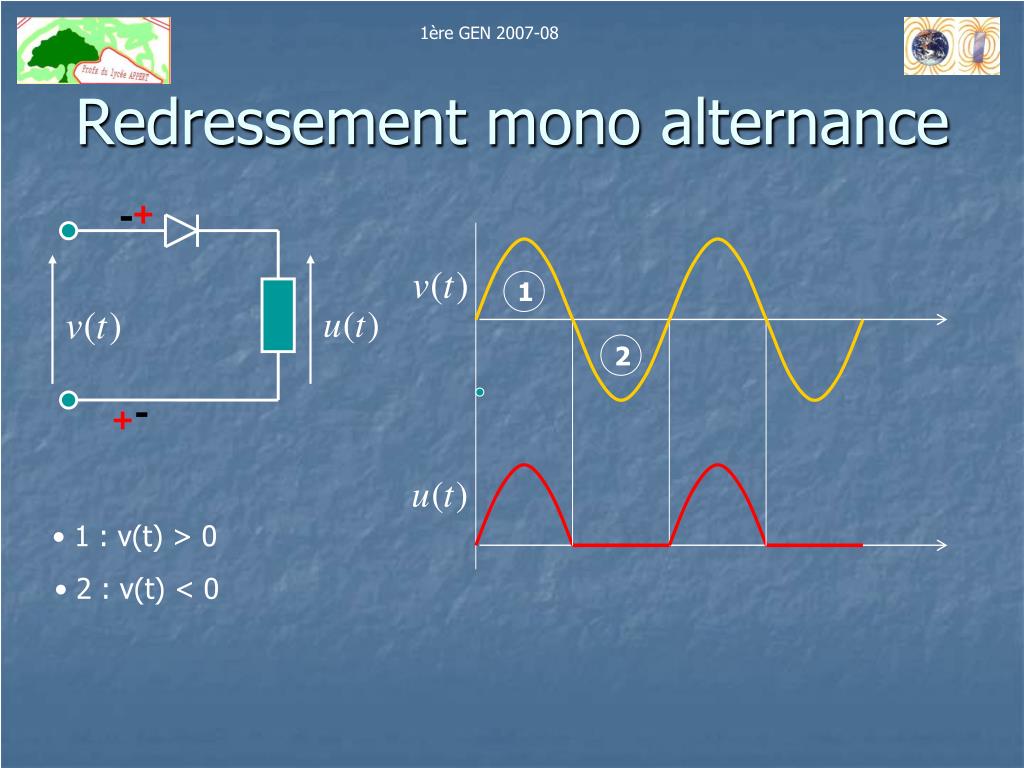

Redressement mono alternance

-

+

1

2

-

+

  • 1 : v(t) > 0
  • 2 : v(t) < 0
redressement double alternance11

1ère GEN 2007-08

Redressement double alternance

Ce montage s’appelle :

Un pont de diodes

Un pont de Graëtz

le filtrage

1ère GEN 2007-08

Le Filtrage
  • Problème lié au redressement :

0

  • Le filtrage va permettre d’obtenir une tension quasi continue
le filtrage13

1ère GEN 2007-08

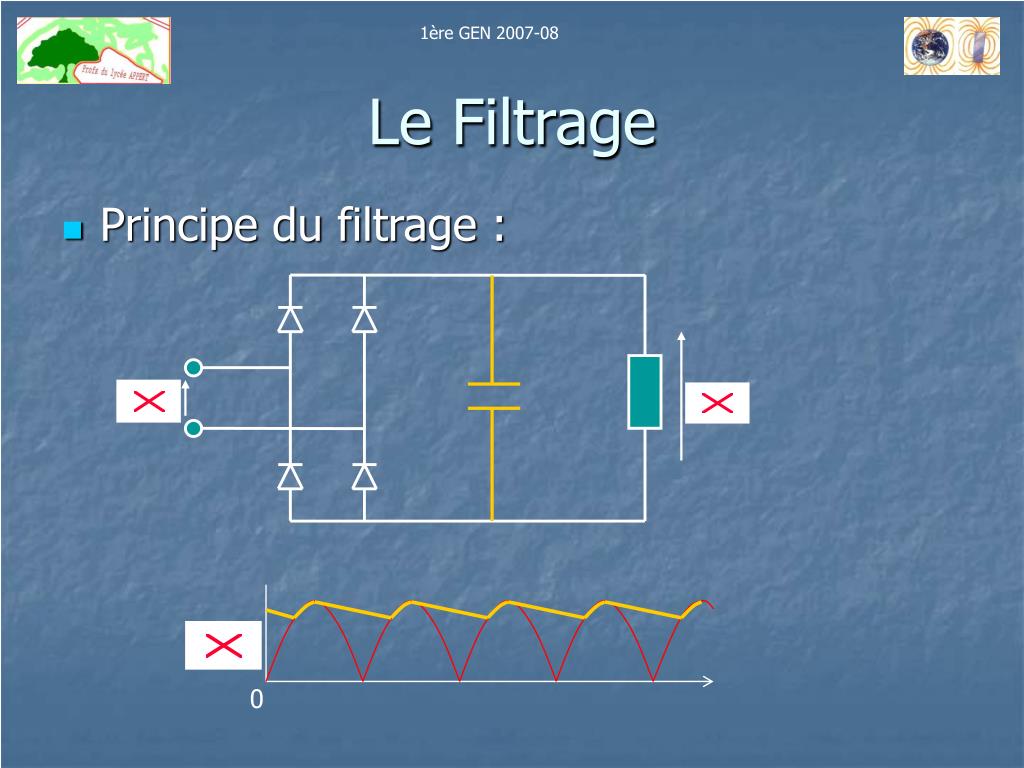

Le Filtrage
  • Principe du filtrage :

0

le r gulateur

1ère GEN 2007-08

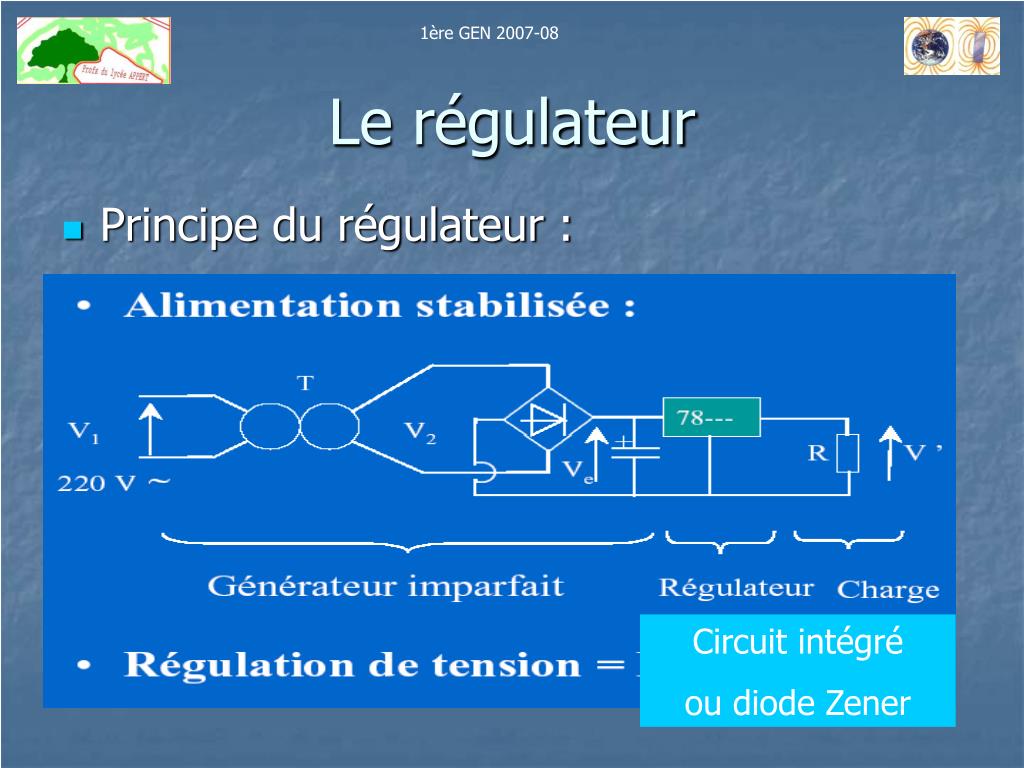

Le régulateur
  • Principe du régulateur :

Circuit intégré

ou diode Zener

r gulateur avec diode zener

1ère GEN 2007-08

Régulateur avec diode Zener
  • Rappel de la caractéristique de la diode
r gulateur avec diode zener16
Régulateur avec diode Zener
  • Schéma du régulateur :

1ère GEN 2007-08
