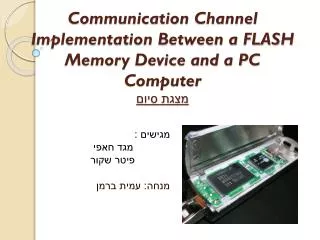

  1. Communication Channel Implementation Between a FLASH Memory Device and a PC Computerמצגת סיום מגישים : מגד חאפי פיטר שקור מנחה: עמית ברמן

  2. מטרת הפרוייקט • מטרתנו בפרוייקט זה היא ליצור ערוץ תקשורת בין המחשב לבין שבב הזיכרון FLASH שברשותנו.

  3. FPGA מסוג DE3 • בחרנו בכרטיס זה בכדי לקבל תמיכה בסטנדרט USB 2.0.

  4. HYNIX-זיכרון הפלאש

  5. תפקיד כל פין

  6. TSOP48 • השתמשנו במתאם TSOP48 בכדי לאפשר את החיבור בין שבב ה- FLASH לכניסת ה- GPIO 0 ב- FPGA .

  7. דיאגרמת בלוקים

  8. תרשים גלים של הקריאה פרמטרים חשובים: tWC = 25ns (min) , tRC = 25ns (min) , tR = 25us (max)

  9. תרשים גלים של הקריאה מחולק למצבים

  10. טבלת המצבים קריאה

  11. תרשים גלים של הכתיבה פרמטרים חשובים: tWC = 25ns (min) , tPROG = 200us (Typ) , tADL = 70ns (min) tWB = 100ns (max) , tWHR = 80ns (min)

  12. תרשים גלים של הכתיבה מחולק למצבים

  13. טבלת המצבים כתיבה

  14. סיכום • אז מה בעצם למדנו? • FLASH Memory • USB Connection • FPGA • Verilog • החיבורים ביניהם ותפעולם ביחד • קשיים ? • בעיקר בתוכנה

  15. Questions ?
