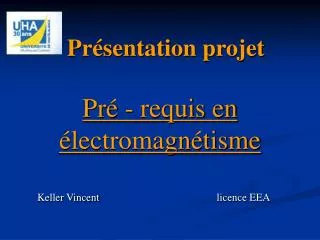

Présentation projet Pré - requis en électromagnétisme. Keller Vincent licence EEA. PLAN. Introduction Notion principales d’électromagnétisme Applications de circuits magnétiques Conclusion. I. Introduction

addison
Download Presentation

Présentation projet Pré - requis en électromagnétisme

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Présentation projet Pré - requis en électromagnétisme Keller Vincentlicence EEA

  2. PLAN • Introduction • Notion principales d’électromagnétisme • Applications de circuits magnétiques • Conclusion

  3. I. Introduction Ce projet consiste à résumer les principales notions de l’électromagnétisme dans le but d’obtenir la meilleur approche possible en l’électrotechnique. C’est pourquoi nous allons parler des matériaux utilisés en électrotechnique et de toutes les lois imposées par ces matériaux. La plupart des fonctions présentées ici nécessitent la création ou l’utilisation de l’induction électromagnétique B, or dans le vide ses valeurs ne permettent aucunes applications industrielles, d’où la nécessité d’utiliser ces matériaux ferromagnétiques.

  4. II. Notion en électromagnétisme • Force de Laplace avec (Dans l’air vide) On obtient le couple d’un moteur en appliquant cette loi agissant sur les forces électromagnétiques.

  5. Courbes de magnétisme • Br : Induction rémanente pour un champ nul (H=0) • Bsat : Induction de saturation, induction maximale qui peut être atteinte • Hc : Champ coercitif, valeur du champ à créer pour annuler l’induction dans le matériau.

  6. Equations caractéristiques Pertes par hystérésis: P = k.f.Bm² Loi de Maxwell Ampère: Conservation du flux: C’est la formule d’ Ostrogradsky

  7. Modélisation des matériaux ferromagnétiques La meilleur façon d’étudier théoriquement ces matériaux est de les modéliser en deux grandes familles: -les matériaux doux ( B=µH=µr.µ0.H) -les matériaux durs (B=Bsat) En réalité il faudrait utiliser des modélisations plus complexes mais l’étude actuelle ne le permet pas sans l’aide de logiciels appropriés.

  8. Analogie entre circuits électriques et magnétiques

  9. III. Application de circuits magnétiques Circuits magnétiques parfaits On introduit la notion de force magnétomotrice qui vaut : R = ni

  10. Influence d’un entrefer L’introduction de l’entrefer nécessite d’augmenter considérablement la force magnétomotrice. Dans la pratique plus µ est élevée meilleur est le circuit qui nécessite peu d’Ampères-tours (donc peu de cuivre) pour la magnétisation.

  11. Circuits magnétiques avec fuites Le modèle magnétique ci-dessus montre trois types de lignes de force : -celles de type 1 correspondant aux trajets se développant entièrement dans le fer -celles de type 2 : trajet traversant toutes les spires mais se refermant dans l’air -celles de type 3 : trajet qui ne traversent qu’une parties de spires (c’est le flux de dispersion)

  12. Modélisation des fuites Une grande partie de l’électrotechnique est basée sur le principe de l’interaction entre des bobinages fréquemment couplés par des circuits magnétiques. Le couplage caractérise la part des flux utiles par rapport aux flux produits.

  13. Que ce soit en couplage parfait ou en couplage réel, on peut modéliser les inductances mutuelles des deux bobinages. Mais dans un coulage réel, ces inductances vont dépendre de ces fuites. Il existe deux types de modélisation en couplage réel: - par fuites partielles - par fuites totales Exemple de modélisation par fuites partielles:

  14. Supposons l’enroulement 1 seul alimenté : n1.i1 = Rt . m Rt = R // Rf L’inductance propre de l’enroulement 1 vaut donc : L1= n1² / Rt = ( n1² / R ) + ( n1² / Rf ) Le terme ( n1² / Rf ) représente une inductance qui n’atteindra l’enroulement 2. C’est l’inductance de fuites partielles de l’enroulement 1 appelé l1. L1 – l1 = n1² / R De même pour l’enroulement 2 : L2 – l2 = n2² / R

  15. La modélisation par fuites partielles n’est pas très pratique, on utilise donc le modèle par fuites totales qui consistent à donner la totalité des fuites à un seul enroulement ce qui annule les fuites de l’autre. Exemple: on annule l’une des inductances de fuites partielles, l2 par exemple et l’autre devient l’inductance de fuites totales N1 M2 = ( L1 – N1 ) . L2 Donc N1 = L1 – ( M² / L2 ) N.B: la méthode des fuites totales est plus adaptée à une étude globale, alors que les fuites partielles sont plus proches de la réalité et utilisées pour étudier le fonctionnement interne.

  16. CONCLUSION En conclusion, l’étude de l’électromagnétisme est indispensable pour avoir l’approche nécessaires sur les machines tournantes. L’étude des circuits magnétiques, représentés en pratique par les bobinages et autres parties magnétiques des moteurs,vont ainsi nous permettre de déceler le moyen permettant aux moteurs de tourner ou de comprendre les fuites dites magnétiques par exemple.
