constitution d un c ble bt

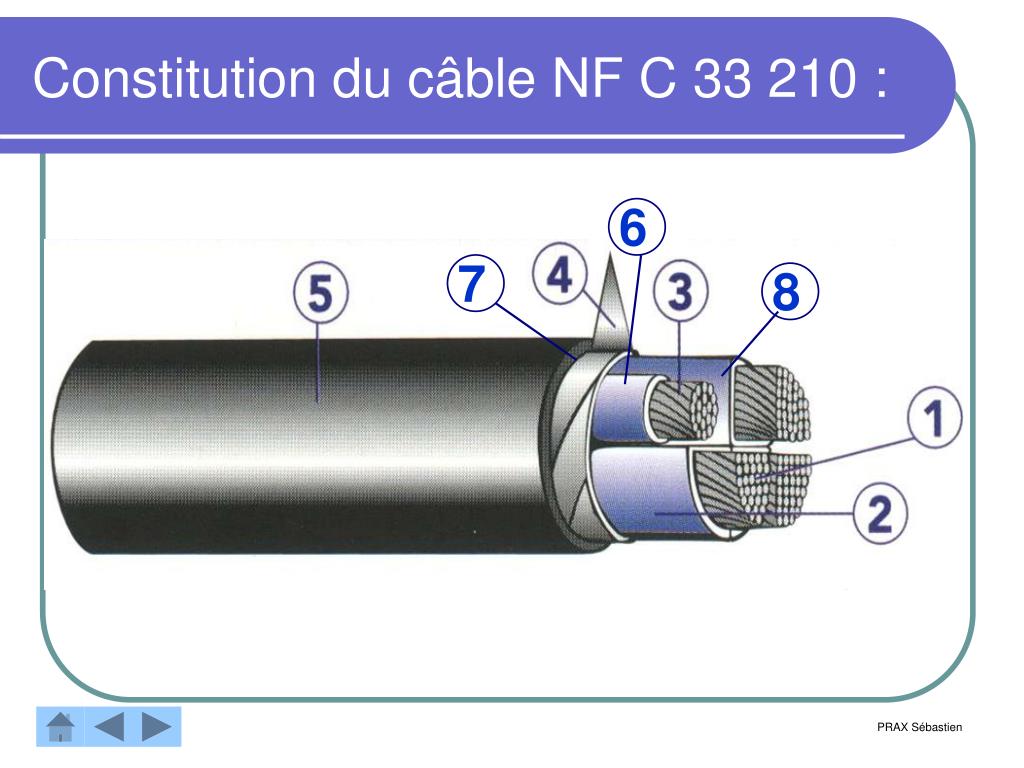

Constitution d’un câble BT

De type NF C 33 210 (Réseau) série H1 XDV-A

PRAX Sébastien

sommaire

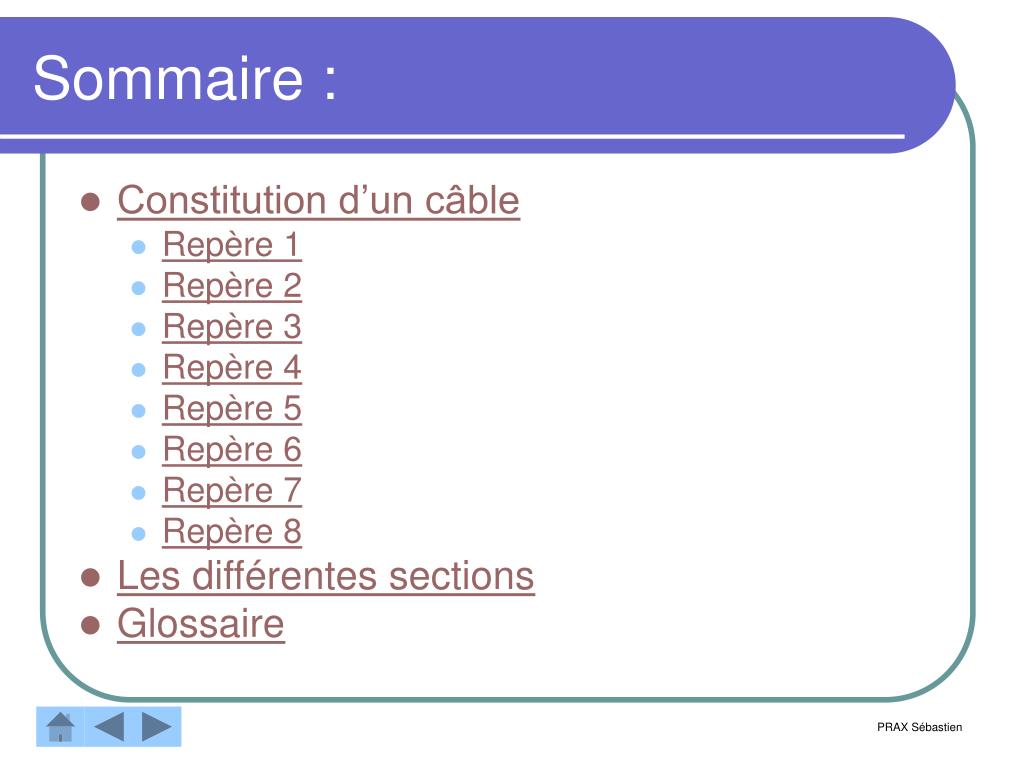

Sommaire :
  • Constitution d’un câble
    • Repère 1
    • Repère 2
    • Repère 3
    • Repère 4
    • Repère 5
    • Repère 6
    • Repère 7
    • Repère 8
  • Les différentes sections
  • Glossaire

PRAX Sébastien

rep re 1

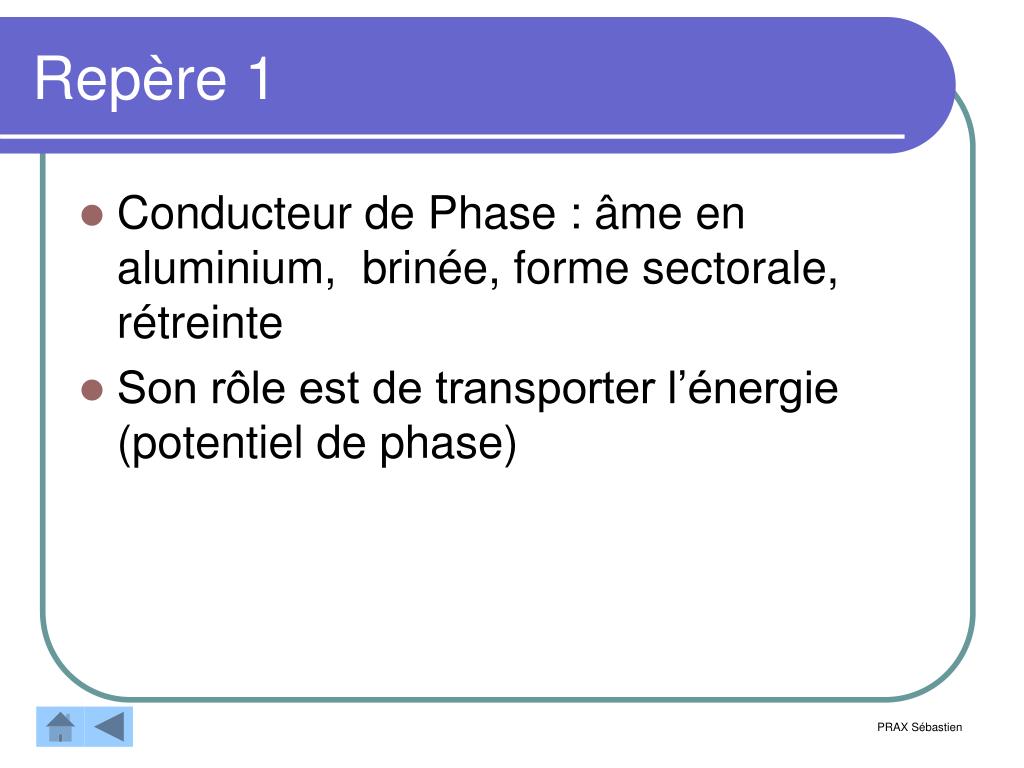

Repère 1
  • Conducteur de Phase : âme en aluminium, brinée, forme sectorale, rétreinte
  • Son rôle est de transporter l’énergie (potentiel de phase)

PRAX Sébastien

rep re 2
Repère 2
  • Isolant de phase en PR extrudé sur l’âme de couleur noire.
    • Il doit pouvoir s’enlever facilement
    • Ne résiste pas aux UV
  • Son rôle est d’isoler les conducteurs entre eux

PRAX Sébastien

rep re 3

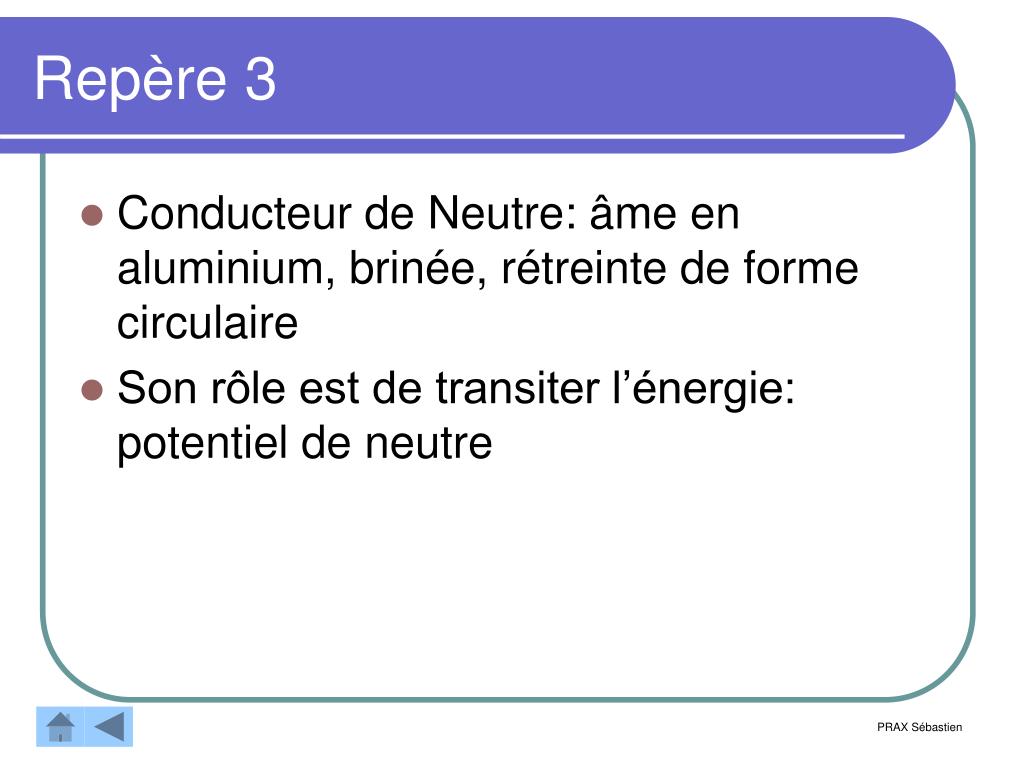

Repère 3
  • Conducteur de Neutre: âme en aluminium, brinée, rétreinte de forme circulaire
  • Son rôle est de transiter l’énergie: potentiel de neutre

PRAX Sébastien

rep re 4
Repère 4
  • Deux feuillards en acier doux
  • Son rôle :
    • Assurer la protection électrique des tiers car reliés au neutre (protection dite « coup de pioche »)

PRAX Sébastien

rep re 5

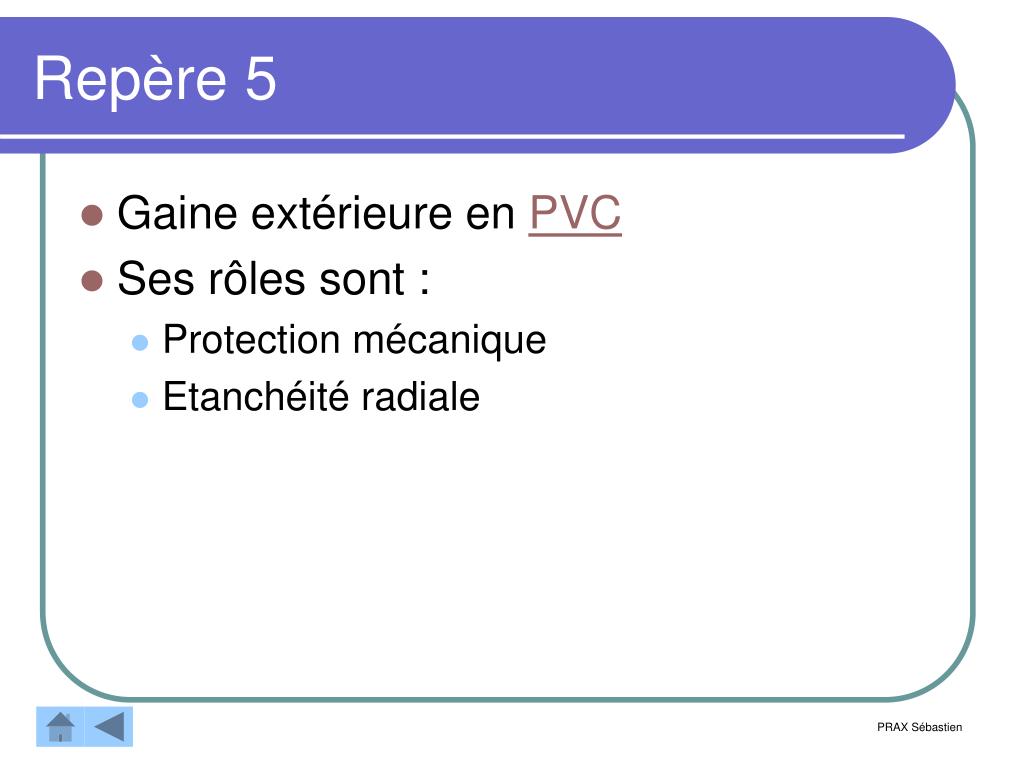

Repère 5
  • Gaine extérieure en PVC
  • Ses rôles sont :
    • Protection mécanique
    • Etanchéité radiale

PRAX Sébastien

rep re 6
Repère 6
  • Gaine de plomb
    • Seul matériau conducteur malléable et étanche
  • son rôle:
    • Assurer la continuité électrique entre le neutre et le feuillard (participe à la protection des tiers)

PRAX Sébastien

rep re 7
Repère 7
  • Poudre hygroscopique:
  • Son rôle:
    • Assurer l’étanchéité longitudinale
    • Limite la propagation de l’eau sur 1 mètre de part et d’autre de l’infiltration

PRAX Sébastien

rep re 8

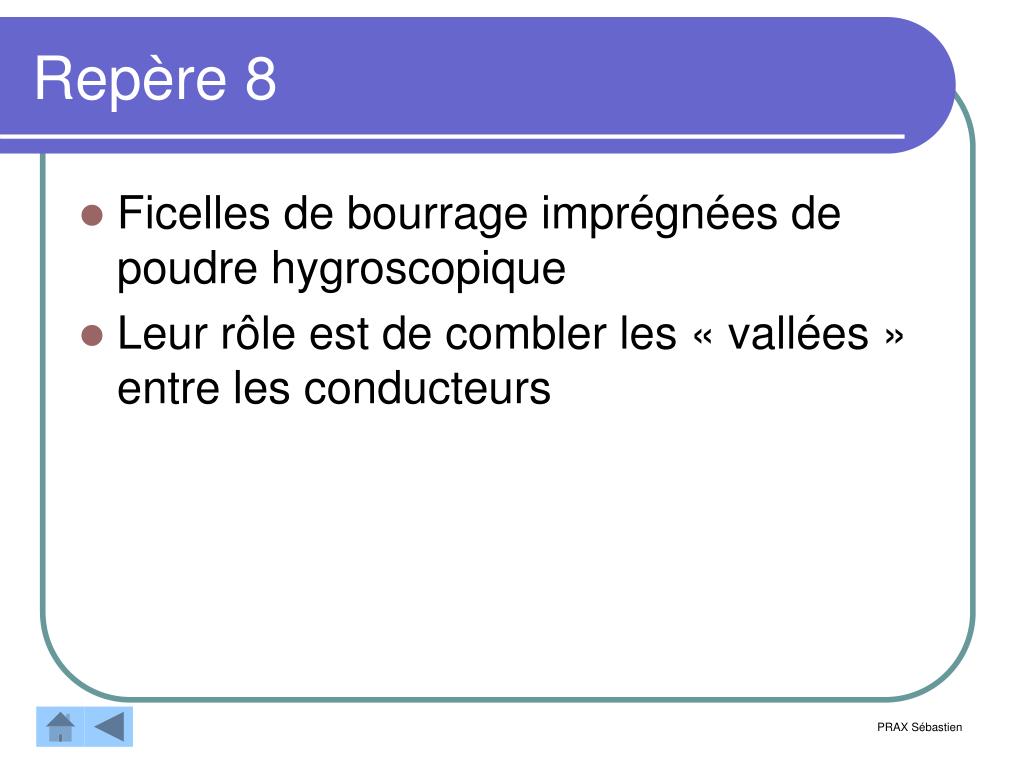

Repère 8
  • Ficelles de bourrage imprégnées de poudre hygroscopique
  • Leur rôle est de combler les « vallées » entre les conducteurs

PRAX Sébastien

les diff rentes sections utilis es

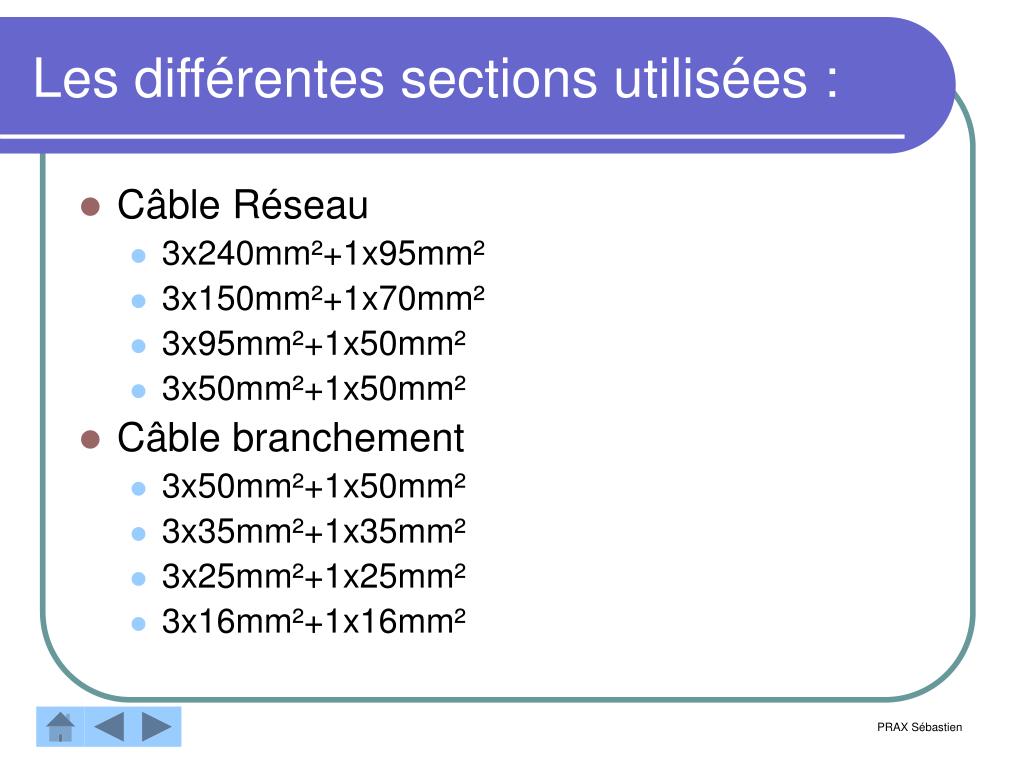

Les différentes sections utilisées :
  • Câble Réseau
    • 3x240mm²+1x95mm²
    • 3x150mm²+1x70mm²
    • 3x95mm²+1x50mm²
    • 3x50mm²+1x50mm²
  • Câble branchement
    • 3x50mm²+1x50mm²
    • 3x35mm²+1x35mm²
    • 3x25mm²+1x25mm²
    • 3x16mm²+1x16mm²

PRAX Sébastien

glossaire
Glossaire
  • UV : Ultra Violet
  • PR : Polyéthylène Réticulé
  • PVC : PolyChlorure de Vinyle

PRAX Sébastien
