Masquage de Pupille avec filtrage monomode et réorganisation spatiale

Masquage de Pupille avec filtrage monomode et réorganisation spatiale. Conseil Scientifique Mardi 28 novembre 06 Guy Perrin / Pierre Fedou, LESIA. Agenda. Position du problème scientifique Les solutions techniques Le budget L’équipe et les collaborations. Position du probleme.

abia
Download Presentation

Masquage de Pupille avec filtrage monomode et réorganisation spatiale

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

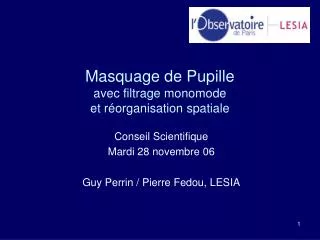

  1. Masquage de Pupilleavec filtrage monomodeet réorganisation spatiale Conseil Scientifique Mardi 28 novembre 06 Guy Perrin / Pierre Fedou, LESIA

  2. Agenda • Position du problème scientifique • Les solutions techniques • Le budget • L’équipe et les collaborations

  3. Position du probleme • Objectifs: • Imagerie des systemes planetaires et d’environnements stellaires • Atteindre la limite de diffraction a tres haute dynamique sur de grands telescopes (8-42 m) au sol et dans le visible ou proche IR • Compact

  4. Position du probleme • On veut: • Aller a la limite de diffraction du télescope • Avoir une tres haute dynamique • Limiter le bruit de photon et du detecteur (IR) • Supprimer le bruit de speckles / s’affranchir de la turbulence

  5. La solution • Turbulence/speckles -> • masquage puis filtrage puis non redondance • Bruit de photons -> • longues poses

  6. La solution • Turbulence • OA disponible en proche IR sur les telescopes 8-10m • OA n’existe pas dans le visible, sauf militaire 4m Maui • Performances de l’OA sur les futurs 30-40m • Filtrage monomode est un complement a l’OA

  7. La solution • Interférometrie speckle affaiblit la FTO • Bruit de speckles -> • masquage puis filtrage puis non redondance • Réorganisation spatiale

  8. La solution Bruit de photons -> longues poses La FTO est restauree a posteriori -> bruit de speckle elimine -> possibilite d'accumuler des poses sans perdre en resolution angulaire -> augmentation de la dynamique en fonction du nombre de poses ajoutees.

  9. La solution Deux articles acceptes dans MNRAS : • S. Lacour, É. Thiébaut, G. Perrin, « High dynamic range imaging with a single-mode pupil remapping system ; a self calibration algorithm for highly redundant interferometric arrays», 2006, MNRAS, in press • G. Perrin, S. Lacour, J. Woillez, É. Thiébaut, « High dynamic range imaging by pupil single-mode filtering and remapping », 2006, MNRAS, 373, 747

  10. La solution • Le masquage de pupille permet de s’affranchir des redondances et de “remonter” la FTO aux fréquences spatiales élevées

  11. La solution • Simulation • 132 sous-pupilles, pupille = 8 m, lambda = 630 nm • une étoile entourée d’un disque et de deux compagnons 1000 et 10000 plus faibles. • V=10, 5, 0 de gauche à droite. • Les dynamiques des images reconstruites sont respectivement de 104, 105 et 106. 10000 poses de 4 ms

  12. Techniquement • Une fois le probleme posé et la solution trouvée reste a passer à la réalisation • 2003 2006 thèse Sylvestre Lacour • deux expérimentations

  13. Techniquement • 2007 – 2008: un démonstrateur qui suit le travail de thèse et les 2 expérimentations • Trois pistes: • 1) Micro-positionneurs développés par le LAOG • 2) Positionnement piézo-électrique avec une architecture parallèle différente • 3) Positionnement mécanique fin • Test sur le ciel, le 1m de Meudon, Keck (contacts).

  14. Techniquement • 1) Micro-positionneurs développés par le LAOG Conception Olivier Preis, LAOG

  15. Techniquement 2) Positionnement piézo-électrique avec une architecture parallèle différente Partir d’un piézo brut Tailler le matériau -> Institut de cristallographie, P6 Université de Besancon Poser des électrodes Design mécanique interne LESIA/GEPI

  16. Techniquement • 3) Positionnement mécanique fin Conception Jean-Philippe Amans, GEPI

  17. Techniquement 1) Savoir faire: FLUOR, ‘OHANA, 2) Besoins communs aux 3 solutions: 36 fibres, 1 m, connectorisées un détecteur à comptage de photons CRAL Un PC + 4 cartes à 32 canaux analogiques

  18. Budget Montant total Montant déjà obtenu Montant demandé en 2007 Budget global 2 27,5 Contrats 3 14,6 (OBSPM) Budget INSU CSA 10 44,945 PN 4 PN 4 ASHRA 2,9 ETPs hors DT 4,9 3,5 Demande DT 5 Coût consolidé 6 en KEuros 2 Budget total du projet hors personne. 3 Montant des contrats liés au projet (ex Europe, ESO, autres...). 4 Préciser le PN. 5 Indiquer les ETPs demandés à la Division Technique. 6 Pour les projets instrumentaux.

  19. Personnel NOM GRADE FONCTION ETP total ETP 2007 Perrin Guy AA PI 0,2 Fédou Pierre IR2 Chef de projet 0,5 X Post-doc* Instrumentaliste 1 Collin Claude TCE Mécanicien 0,2 Marteaud Michel IE1 Projeteur 0,2 Ziegler Denis IE1 Electronique 0,5 (*) Un peu moins d’une dizaine recues, 2 sont recevables

  20. Collaborations NOM Labo GRADE FONCTION ETP total ETP 2007 Berger Jean-Philippe LAOG AA Optique integrée 0,1 Preis Olivier LAOG IE Electronique/Piezo 0,2 Thiébaut Éric CRAL AA Caméra 0,2 Amans Jean-Philippe GEPI IE Projeteur 0,2 Lacour Sylvestre U. Sydney Post-Doc Théorie 0,2 l’Institut de minéralogie et de physique des milieux condensés, Paris 6 Laboratoire de Chronométrie Electronique et Piézoélectricité, Besançon
