Introdu o ao uso do programa missile datcom

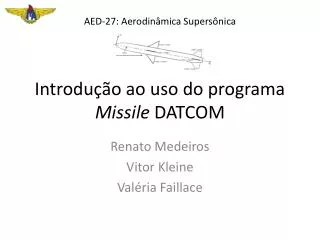

AED-27: Aerodinâmica Supersônica

Introdução ao uso do programa Missile DATCOM

Renato Medeiros

Vitor Kleine

Valéria Faillace


Sum rio

Sumário

  • Um pouco da história do DATCOM

  • O que esperar do Missile DATCOM

  • Como usar o DATCOM

    • Entrada de dados

    • Saídas

  • Tópicos importantes

  • Resumo dos métodos

AED-27: Aerodinâmica Supersônica Missile DATCOM


Um pouco da hist ria

Um pouco da história

  • Trabalho realizado em meados da década de 70 pela McDonnell Douglas para a Força Aérea Americana.

  • O produto do trabalho foi um compêndio de métodos que podem ser seguidos a mão e um programa, o Digital DATCOM.

  • O Missile DATCOM é a versão para mísseis e foguetes do Digital DATCOM.

AED-27: Aerodinâmica Supersônica Missile DATCOM


O que esperar do datcom

O que esperar do DATCOM

  • O DATCOM é um método para projeto preliminar.

  • Pode incorporar correções de medições experimentais.

  • É baseado no “Component Build-UpMethod” para calcular as propriedades de configurações completas.

AED-27: Aerodinâmica Supersônica Missile DATCOM


O que esperar do datcom1

O que esperar do DATCOM

  • Calcula coeficientes aerodinâmicos para configurações convencionais:

    corpo+conjuntos de empenas

  • Permite obter informações de componentes isolados e do conjunto.

AED-27: Aerodinâmica Supersônica Missile DATCOM


O que esperar do datcom2

O que esperar do DATCOM

  • Calcula coeficientes e derivadas de estabilidade

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar o datcom

Como usar o DATCOM

  • A grande dica para usar eficientemente o Missile DATCOM é aproveitar as informações do User’sGuide.

  • Infelizmente, não há uma ferramenta aberta para visualização da configuração entrada, então deve-se ter muito cuidado com esse detalhe. A chance de acontecer um erro é relativamente alta.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada de dados

Como usar: entrada de dados

  • A entrada é um arquivo de texto chamado for005.dat que podemos elaborar.

  • Dois tipos de entradas:

    • NAMELIST INPUTS:

      • São as definições de geometria, dimensões de referência e condições de voo.

    • CONTROL CARD INPUTS

      • São as palavras de controle, que definem método de solução, saídas desejadas, sistema de unidades, etc.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada de dados1

Como usar: entrada de dados

  • As entradas podem ser feitas em qualquer ordem.

  • SEMPRE EM LETRA MAIÚSCULA!

  • As NAMELIST INPUTS possíveis são:

    • $FLTCON, $REFQ, $AXIBOD, $ELLBOD, $PROTUB, $FINSETn (n deve ser de 1 a 4), $DEFLCT, $TRIM, $INLET e $EXPR.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada

Como usar: entrada

  • Os controlcard possíveis são:

  • Importante: de todas as entrada, só colocamos as que realmente são necessárias.

  • Há defaults para muitas das definições

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada1

Como usar: entrada

  • No manual, está o detalhamento de todas as definições possíveis para os NAMELIST INPUTS.

  • Ex:

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada2

Como usar: entrada

  • As entradas numéricas são todas em decimais. Não há inteiros.

  • Todos os parâmetros das NAMELIST INPUTS são separados por vírgulas.

  • Iniciada uma NAMELIST INPUT, quando mudar de linha, iniciar na mesma coluna do parâmetro da linha de cima, empregando apenas espaços. Nunca usar tab.

  • Começar e terminar uma NAMELIST INPUT com $, sem esquecer a última vírgula.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar entrada3

Como usar: entrada

  • Exemplo de entrada:

Terminar com Enter, sempre!

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar sa da

Como usar: saída

  • A saída é bem mais autoexplicativa. A principal está no arquivo for006.dat gerado.

  • A primeira parte é a checagem de erro na entrada.

  • Depois, são apresentadas propriedades geométricas do corpo.

  • Então, os coeficientes são apresentados para o corpo isolado, empenas isoladas e corpo+empenas.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Como usar sa da1

Como usar: saída

  • Exemplo de um fragmento da saída:

AED-27: Aerodinâmica Supersônica Missile DATCOM


T picos importantes

Tópicos importantes

  • Tomar cuidado com geometrias que estejam fora dos padrões, como as muito alongadas ou as muito curtas.

  • Evitar erros como aplicar método hipersônico nos casos de Mach menor que 5.

  • Observar que pode haver mudança automática do método aplicado de acordo com o Mach.

AED-27: Aerodinâmica Supersônica Missile DATCOM


Resumo dos m todos

Resumo dos métodos

AED-27: Aerodinâmica Supersônica Missile DATCOM


Resumo dos m todos1

Resumo dos métodos

AED-27: Aerodinâmica Supersônica Missile DATCOM
