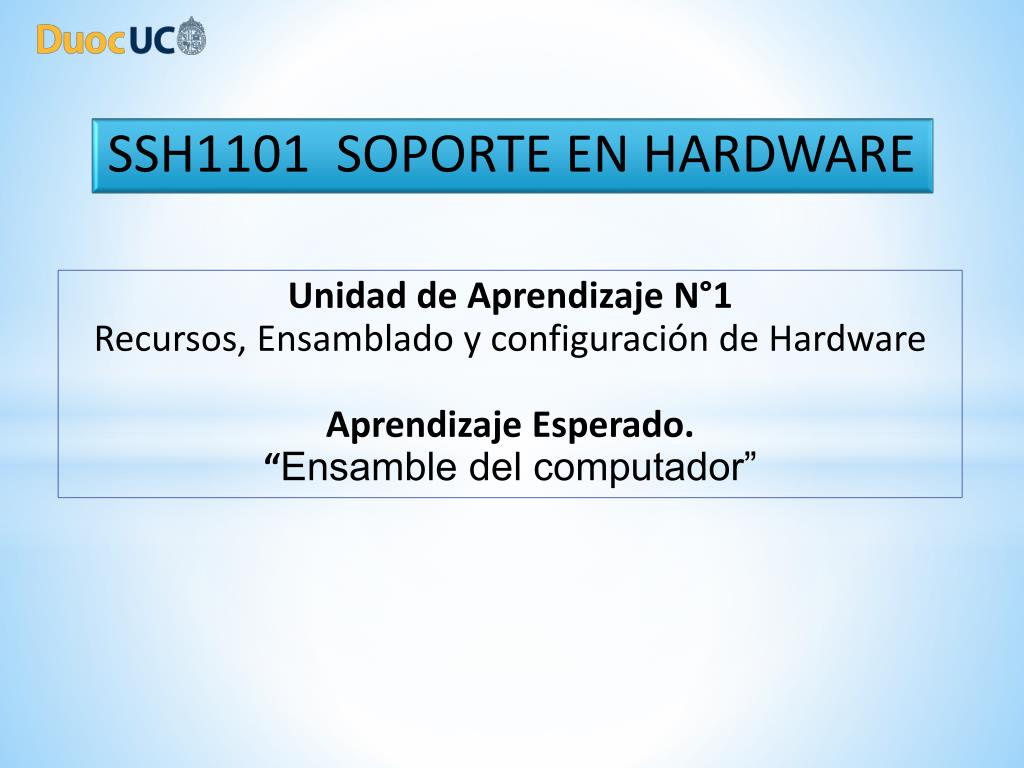

SSH1101 SOPORTE EN HARDWARE

Unidad de Aprendizaje N°1

Recursos, Ensamblado y configuración de Hardware

Aprendizaje Esperado.

“Ensamble del computador”


Ssh1101 soporte en hardware

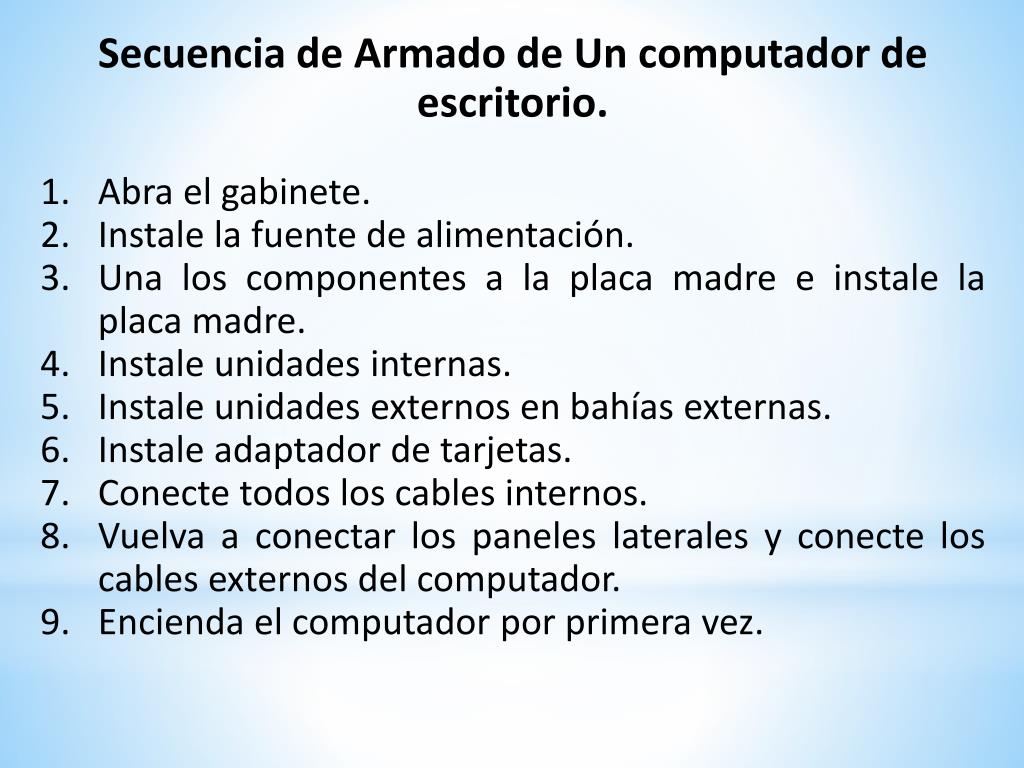

Secuencia de Armado de Un computador de escritorio.

Abra el gabinete.

Instale la fuente de alimentación.

Una los componentes a la placa madre e instale la placa madre.

Instale unidades internas.

Instale unidades externos en bahías externas.

Instale adaptador de tarjetas.

Conecte todos los cables internos.

Vuelva a conectar los paneles laterales y conecte los cables externos del computador.

Encienda el computador por primera vez.


Introducci n

  • El montaje del computador es un trabajo extenso que realiza un técnico.

  • Trabaje de una manera lógica , metódica al manipular los Componentes del computador.

  • Las habilidades del montaje del computador mejoran notablemente con la práctica.

Introducción


Abra el gabinete

  • Prepare el espacio de trabajo antes de abrir la caja del computador:

  • La iluminación.

  • El banco de trabajo.

  • Herramientas.

  • La alfombrilla antiestática.

  • Receptáculo de tornillos.

  • Métodos para abrir gabinetes.

Abra el Gabinete.-


Instale la fuente de alimentaci n

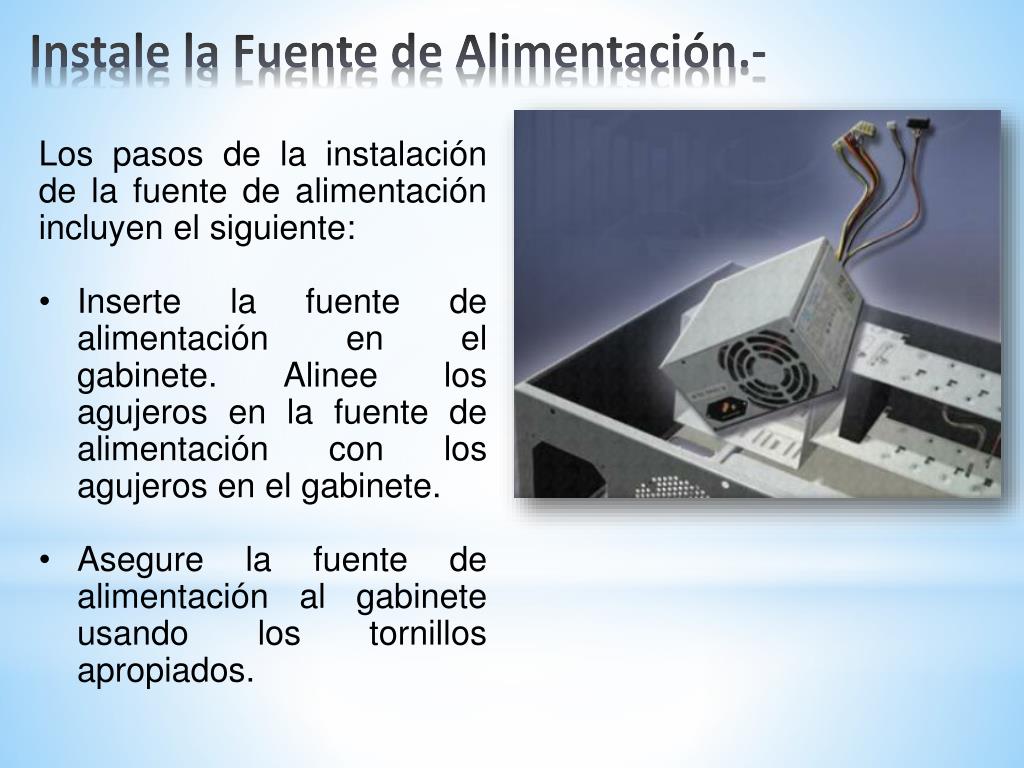

  • Los pasos de la instalación de la fuente de alimentación incluyen el siguiente:

  • Inserte la fuente de alimentación en el gabinete. Alinee los agujeros en la fuente de alimentación con los agujeros en el gabinete.

  • Asegure la fuente de alimentación al gabinete usando los tornillos apropiados.

Instale la Fuente de Alimentación.-


Una los componentes a la placa madre e instale la placa base

Como parte de una mejora o de una reparación, el técnico puede necesitar instalar componentes en la placa madre, como por ejemplo:

Procesador

Disipador

Ventilador

Memoria RAM

Y después instala la placa madre

en la caja del computador.

Una los componentes a la placamadre e instale la placa base.


Cpu en la placa base

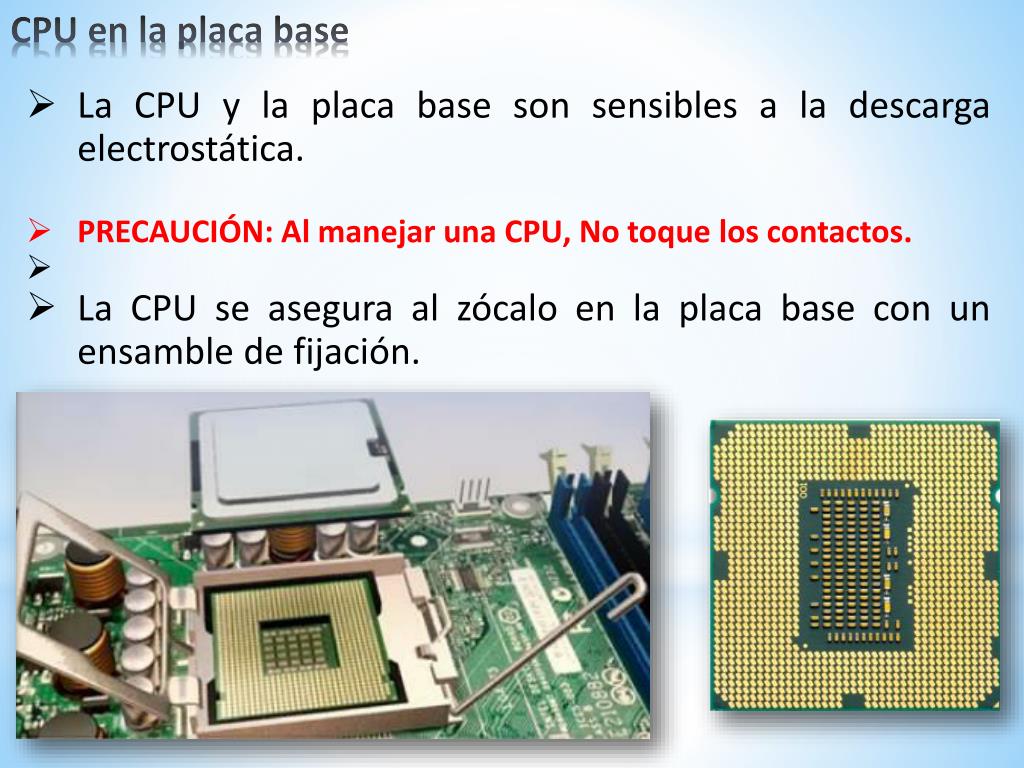

  • La CPU y la placa base son sensibles a la descarga electrostática.

  • PRECAUCIÓN: Al manejar una CPU, No toque los contactos.

  • La CPU se asegura al zócalo en la placa base con un ensamble de fijación.

CPU en la placa base


Compuesto t rmico

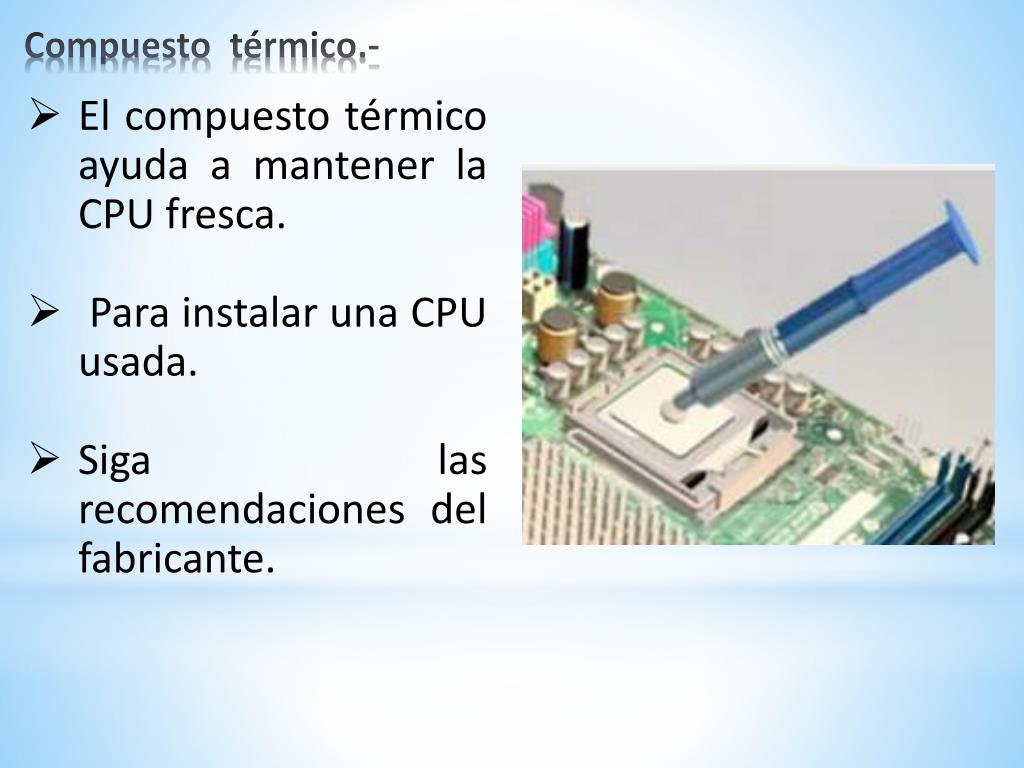

  • El compuesto térmico ayuda a mantener la CPU fresca.

  • Para instalar una CPU usada.

  • Siga las recomendaciones del fabricante.

Compuestotérmico.-

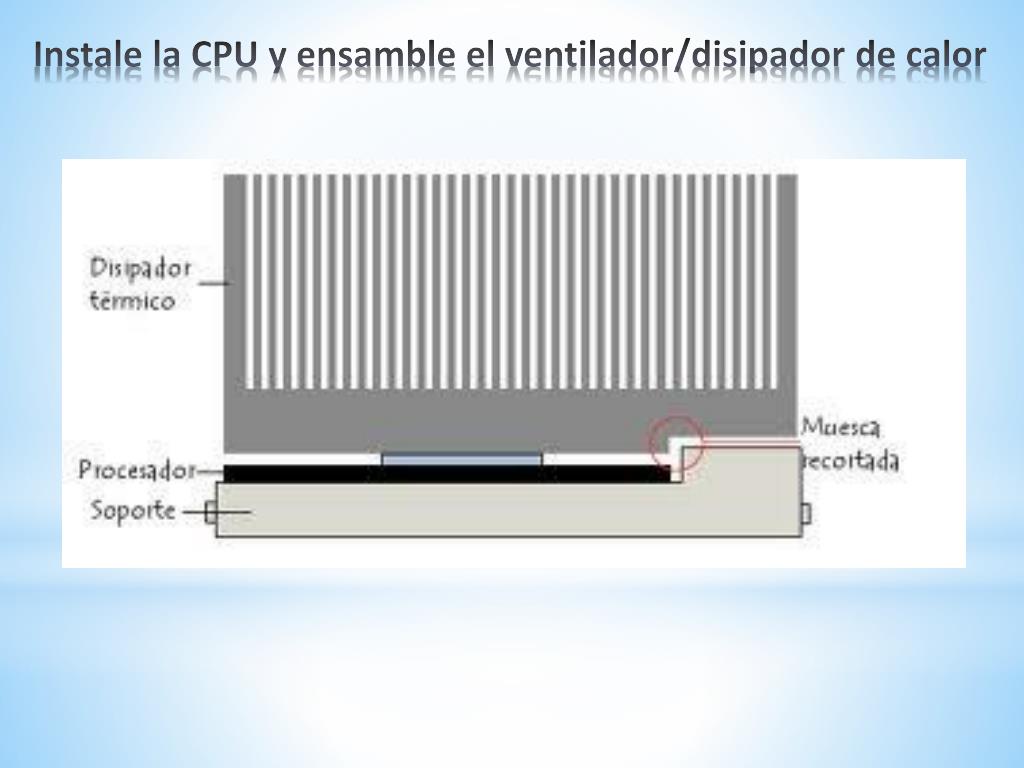

Ensamble ventilador disipador de calor

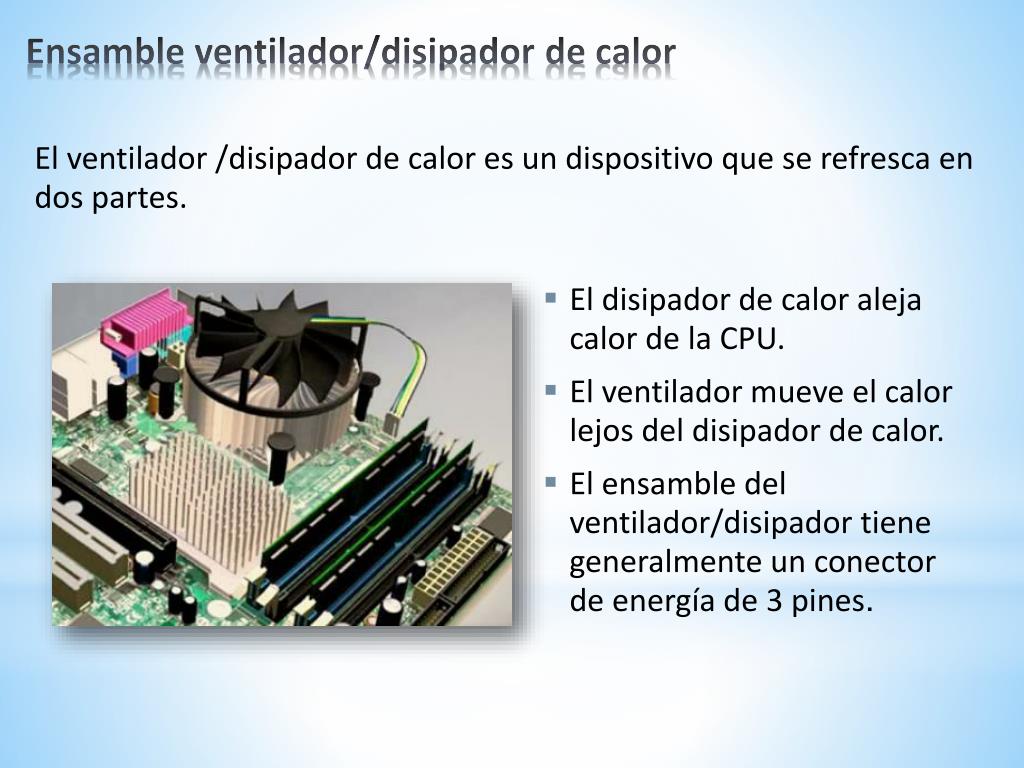

El ventilador /disipador de calores un dispositivoque se refresca en dos partes.

  • El disipador de caloralejacalor de la CPU.

  • El ventiladormueve el calorlejos del disipador de calor.

  • El ensamble del ventilador/disipadortienegeneralmente un conector de energía de 3 pines.

Ensamble ventilador/disipador de calor


Instale la cpu y ensamble el ventilador disipador de calor

Instale la CPU y ensamble el ventilador/disipador de calor


Instale la ram

La RAM se debe instalar en la placa base antes de que la placa base se coloque en la caja de la computadora.

Instale la RAM


La placa base

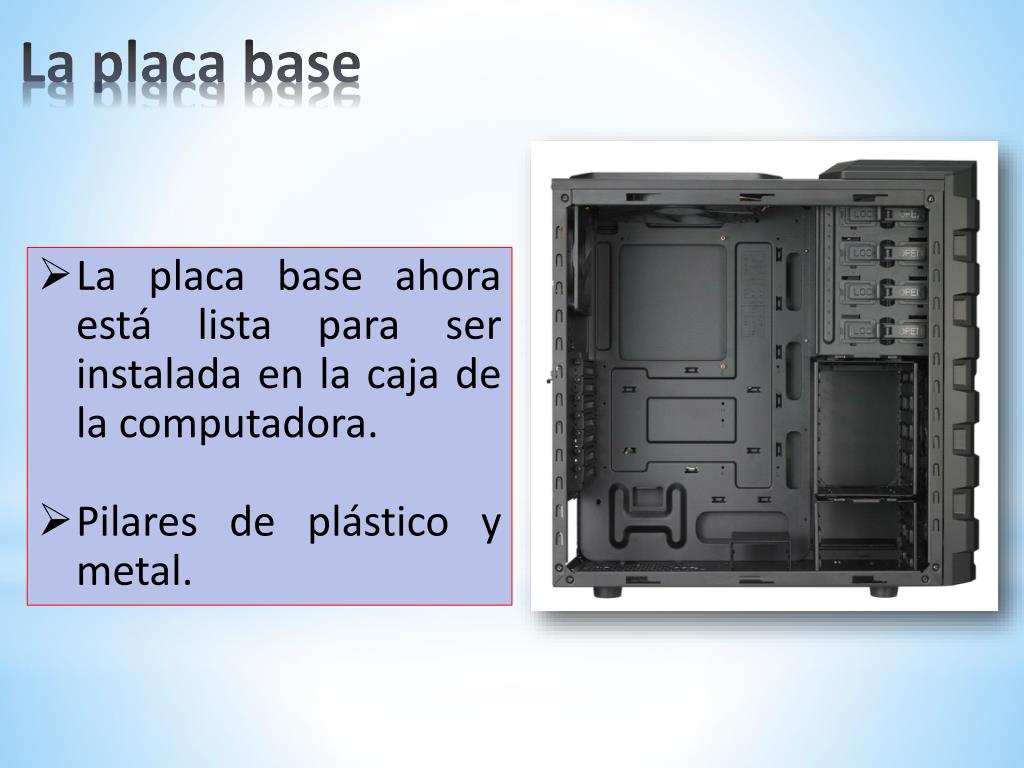

  • La placa base ahora está lista para ser instalada en la caja de la computadora.

  • Pilares de plástico y metal.

La placa base

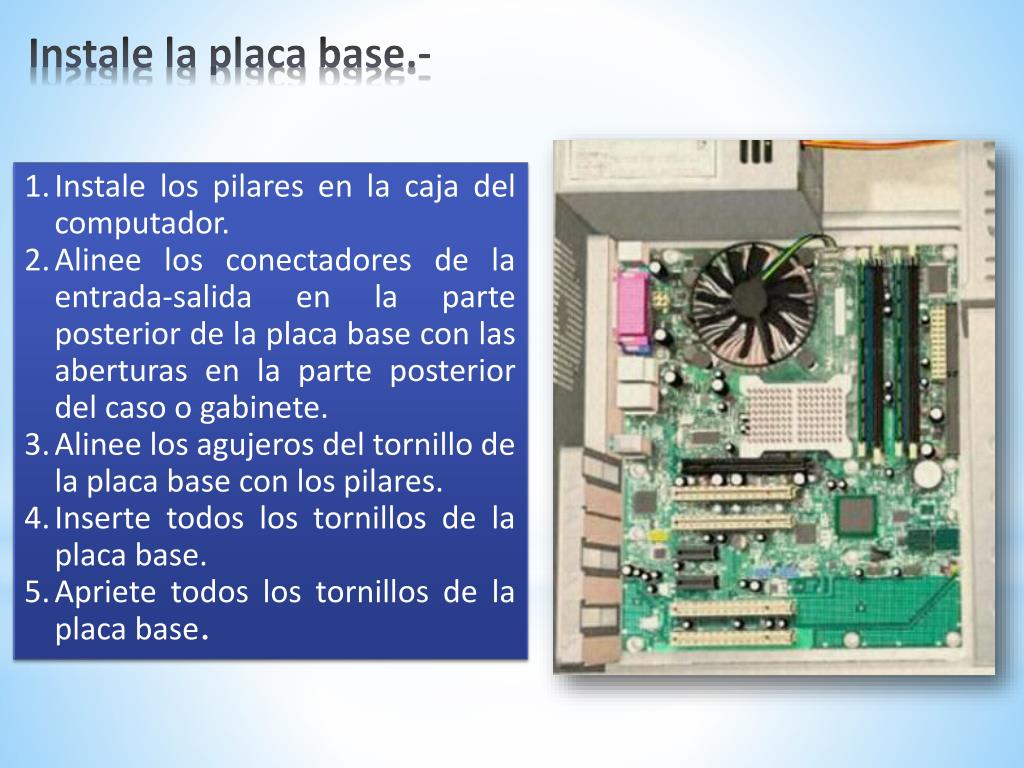

Instale la placa base

  • Instale los pilares en la caja del computador.

  • Alinee los conectadores de la entrada-salida en la parte posterior de la placa base con las aberturas en la parte posterior del caso o gabinete.

  • Alinee los agujeros del tornillo de la placa base con los pilares.

  • Inserte todos los tornillos de la placa base.

  • Apriete todos los tornillos de la placa base.

Instale la placa base.-


Instale las unidades internas

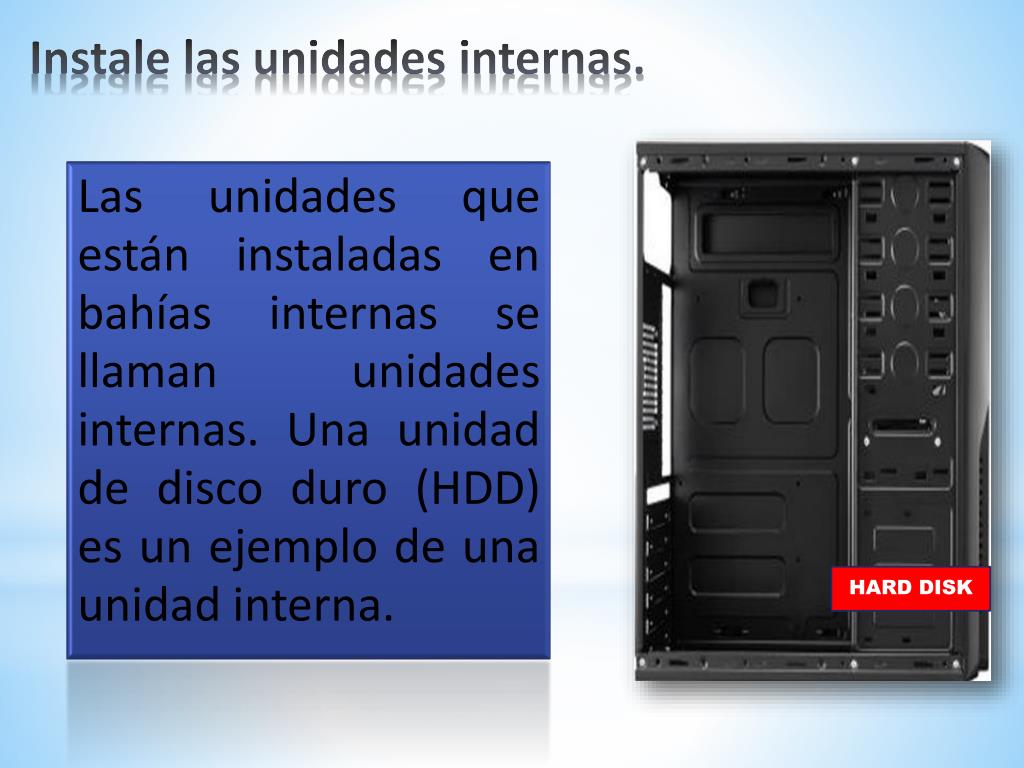

Las unidades que están instaladas en bahías internas se llaman unidades internas. Una unidad de disco duro (HDD) es un ejemplo de una unidad interna.

Instale las unidades internas.

HARD DISK

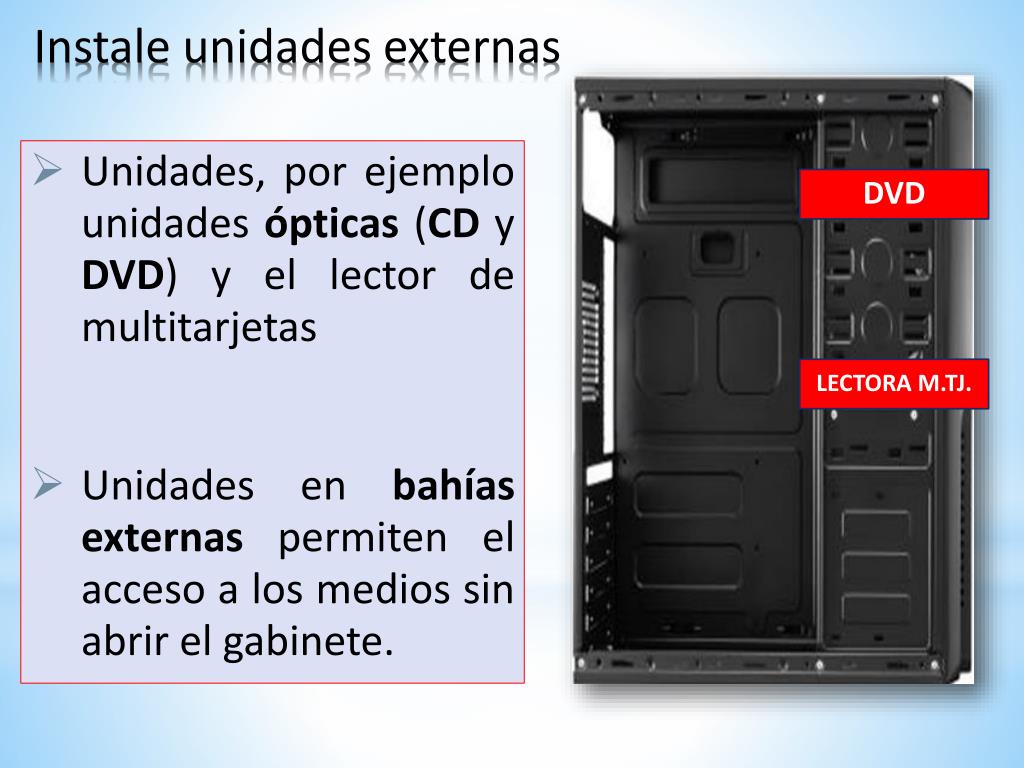

Instale unidades externas

  • Unidades, por ejemplo unidades ópticas (CD y DVD) y el lector de multitarjetas

  • Unidades en bahías externas permiten el acceso a los medios sin abrir el gabinete.

DVD

LECTORA M.TJ.

Instaleunidadesexternas


Instale la unidad ptica

  • Los siguientes son pasos de la instalación de la unidad óptica :

    • Coloque la unidad óptica de modo que alinee con la bahía de la unidad de 5.25 pulgadas.

    • Inserte la unidad óptica en la bahía de la unidad de modo que los agujeros de la unidad alineen con los agujeros del tornillo en el gabinete.

    • Asegure la unidad óptica al gabinete usando los tornillos apropiados .

Instale la unidad óptica.

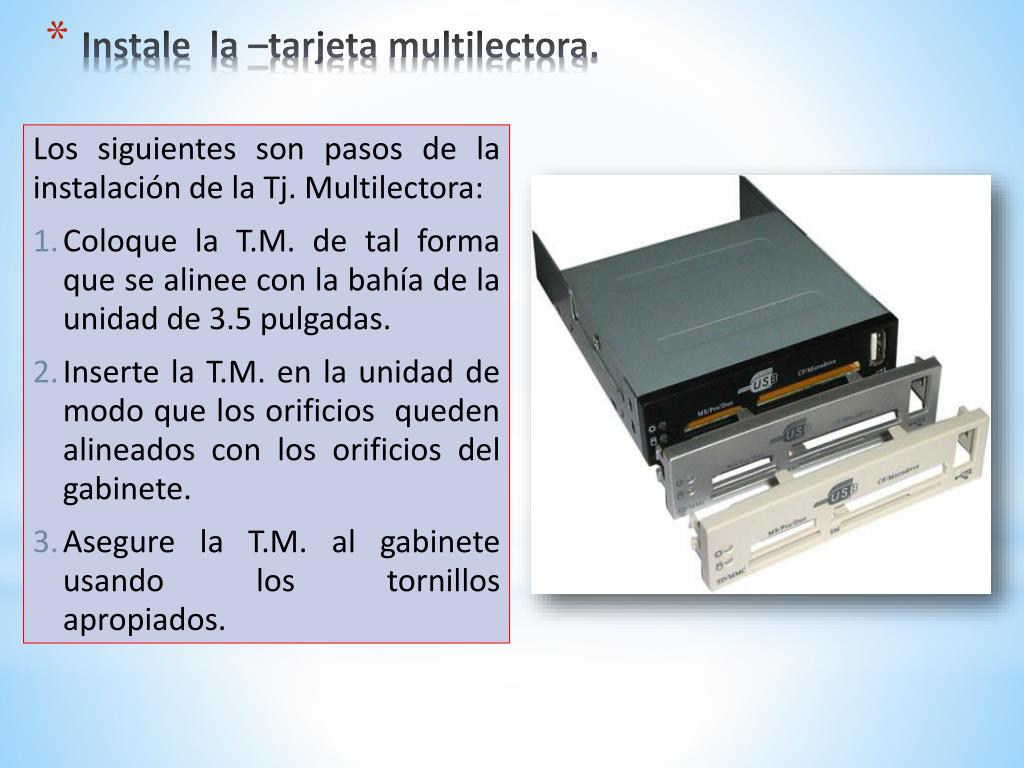

Instale la tarjeta multilectora

Los siguientes son pasos de la instalación de la Tj. Multilectora:

Coloque la T.M. de tal forma que se alinee con la bahía de la unidad de 3.5 pulgadas.

Inserte la T.M. en la unidad de modo que los orificios queden alineados con los orificios del gabinete.

Asegure la T.M. al gabinete usando los tornillos apropiados.

Instale la –tarjetamultilectora.

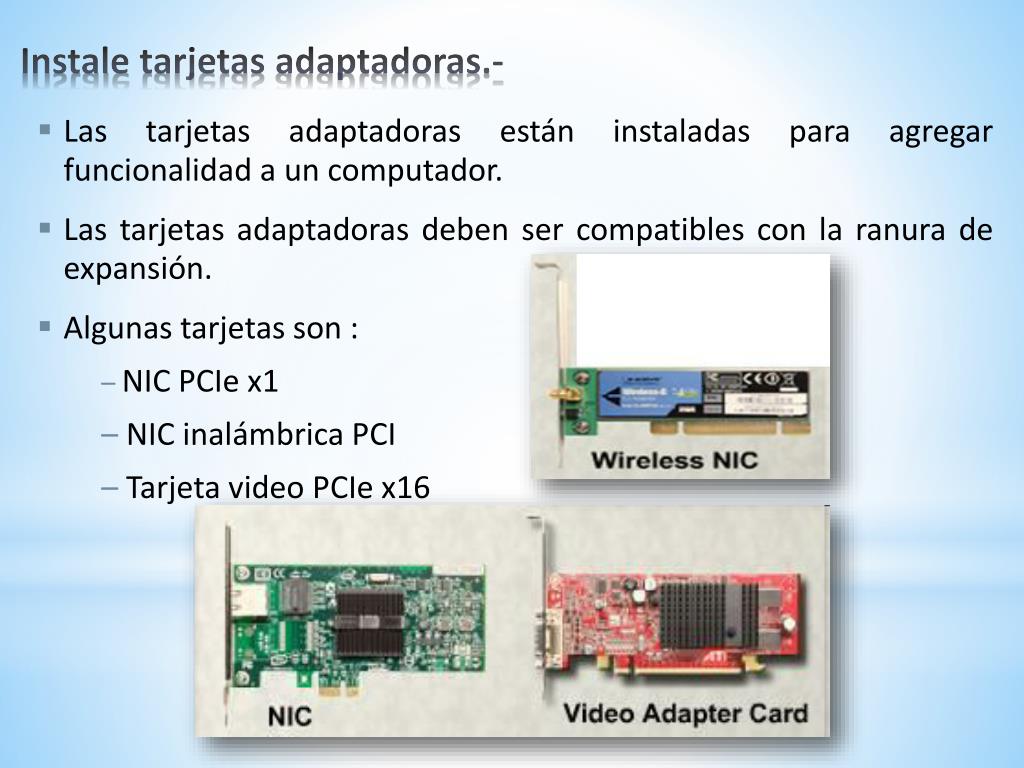

Instale tarjetas adaptadoras

  • Las tarjetas adaptadoras están instaladas para agregar funcionalidad a un computador.

  • Las tarjetas adaptadoras deben ser compatibles con la ranura de expansión.

  • Algunas tarjetas son :

    • NIC PCIe x1

    • NIC inalámbrica PCI

    • Tarjeta video PCIe x16

Instaletarjetasadaptadoras.-

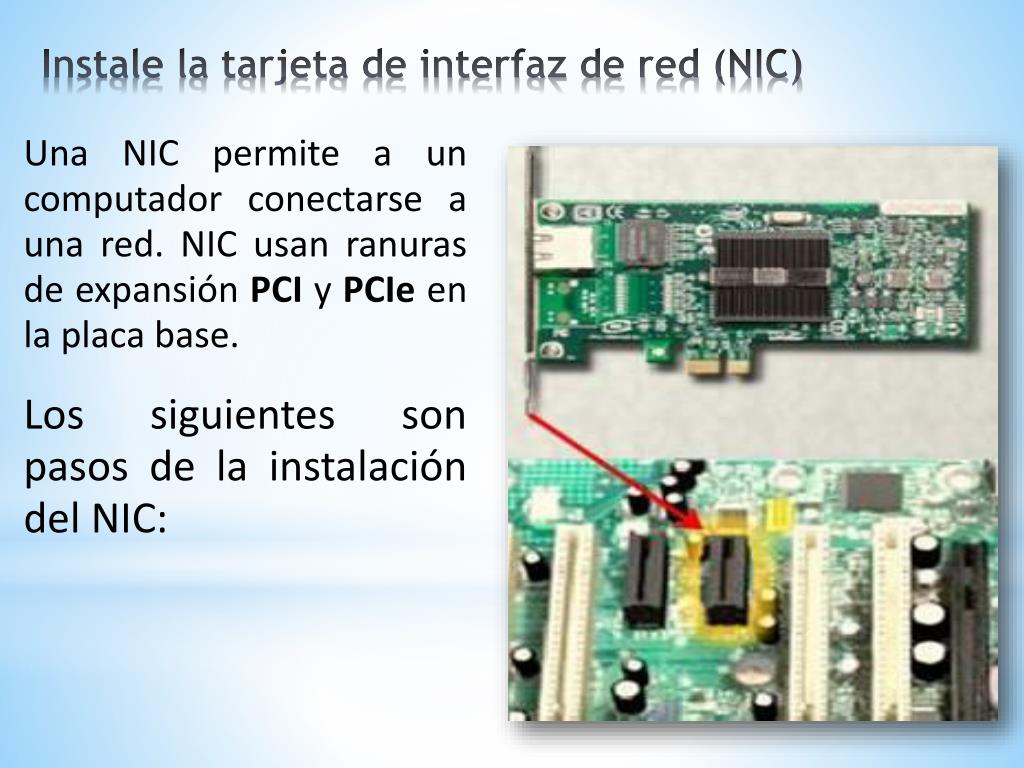

Instale la tarjeta de interfaz de red nic

Una NIC permite a un computador conectarse a una red. NIC usan ranuras de expansión PCI y PCIe en la placa base.

Los siguientes son pasos de la instalación del NIC:

Instale la tarjeta de interfaz de red (NIC)


Instale una nic inal mbrica

Una NIC inalámbrica permite a un computador conectar con una red sin cables.

NIC inalámbrica usan ranuras de expansión PCI y de PCIe en la placa base. Algunas NICs están instaladas externamente con un conector USB.

Instale una NIC inalámbrica

Los siguientes son pasos de la instalación de una NIC inalámbrica:


Instale la tarjeta adaptadora de video

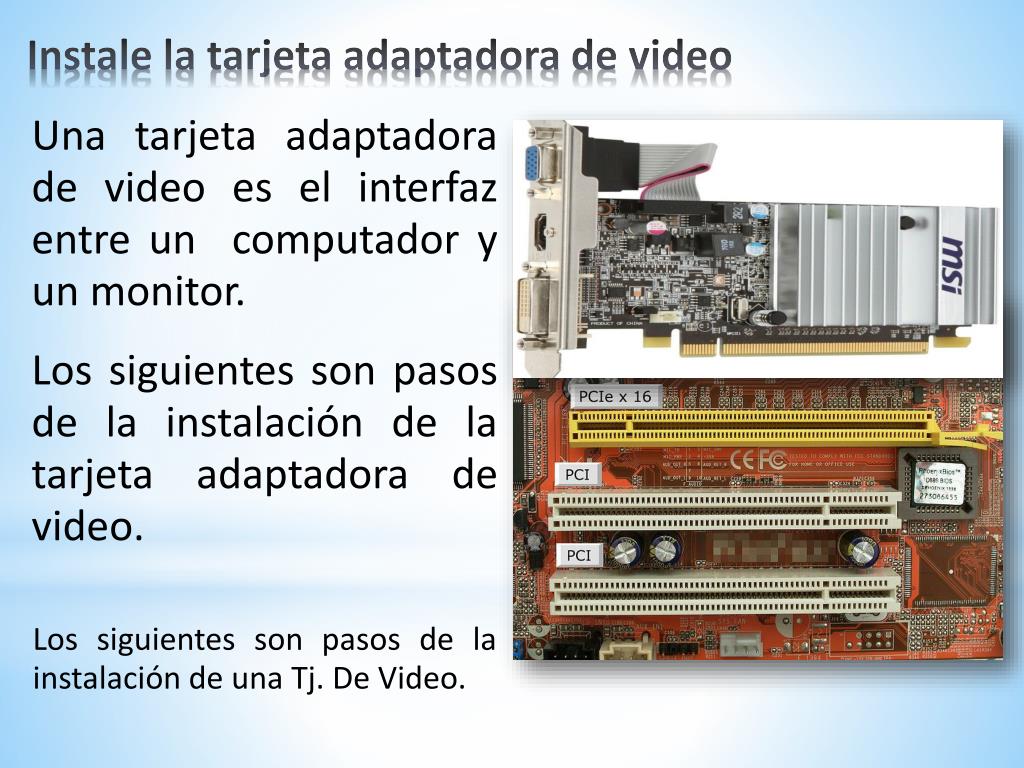

Una tarjeta adaptadora de video es el interfaz entre un computador y un monitor.

Los siguientes son pasos de la instalación de la tarjeta adaptadora de video.

Instale la tarjeta adaptadora de video

Los siguientes son pasos de la instalación de una Tj. De Video.

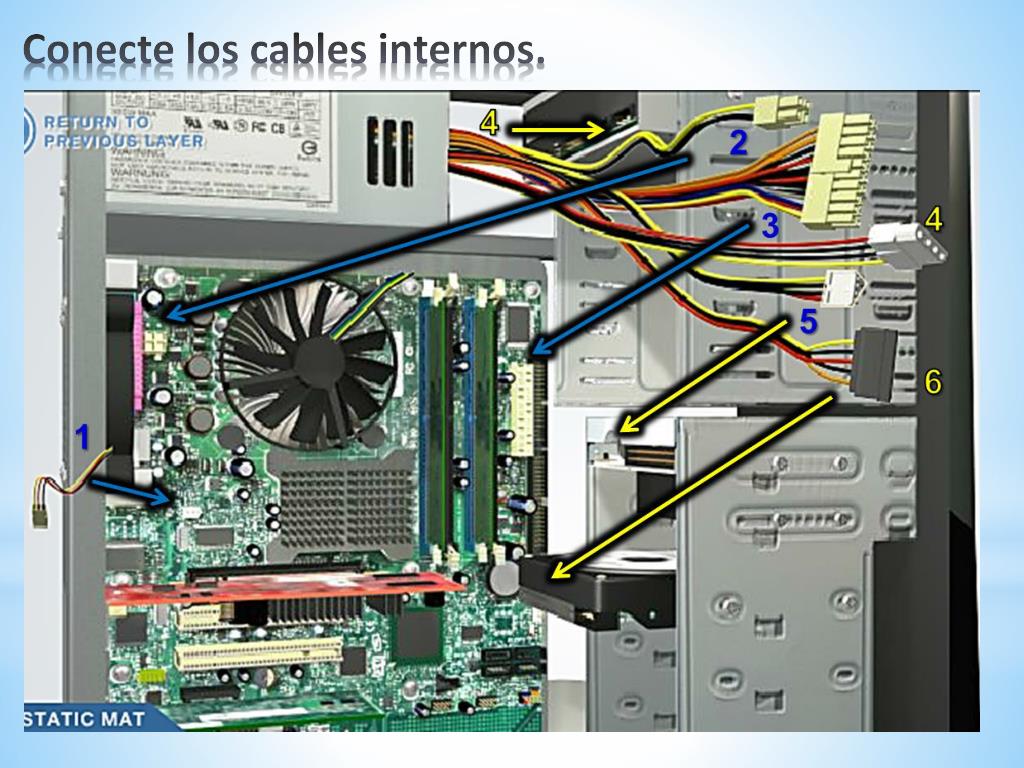

Conecte los cables internos

Conecte los cables internos.


Conecte los cables de alimentaci n

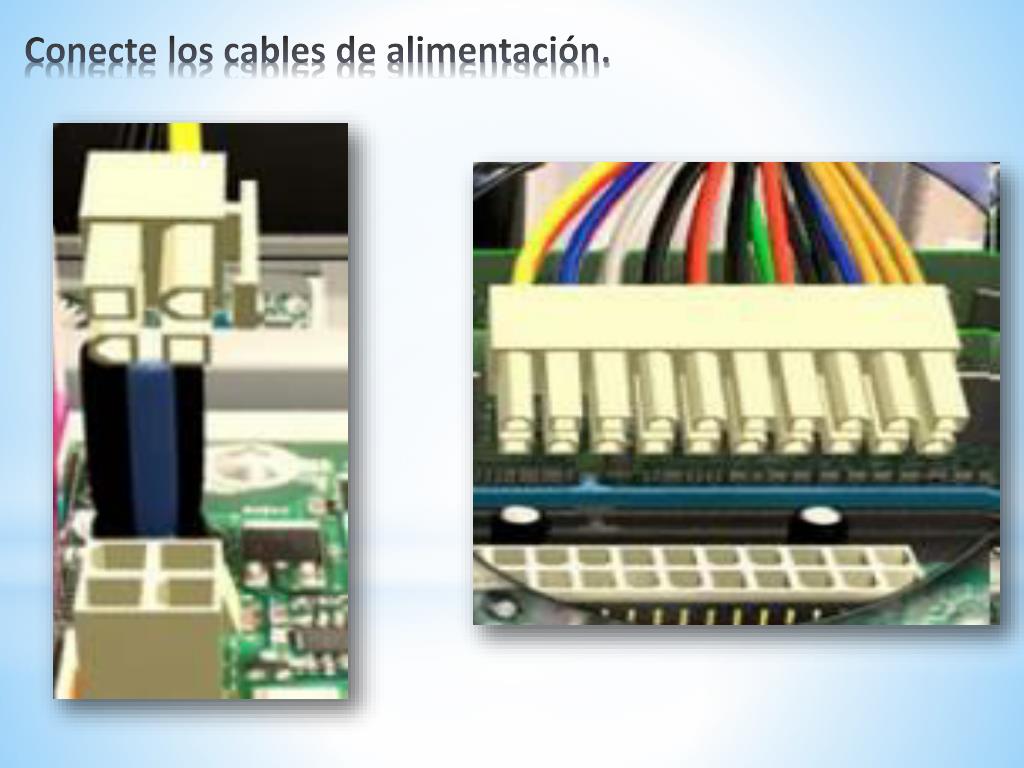

Conecte los cables de alimentación.

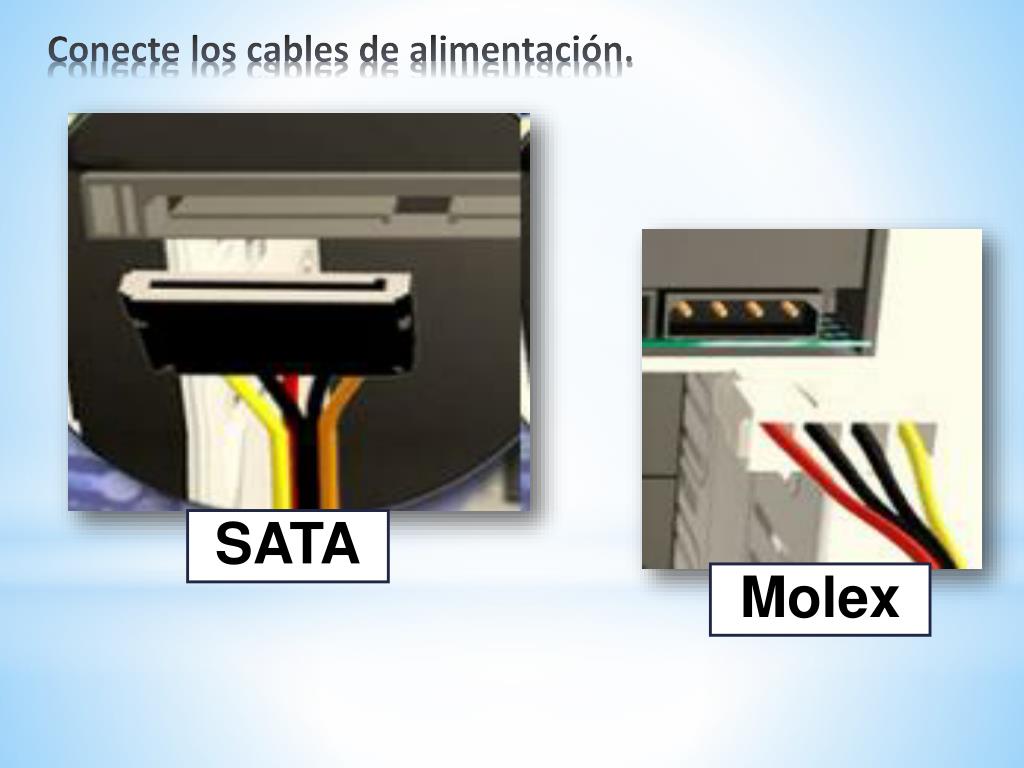

Conecte los cables de alimentaci n1

SATA

Molex

Conecte los cables de alimentación.

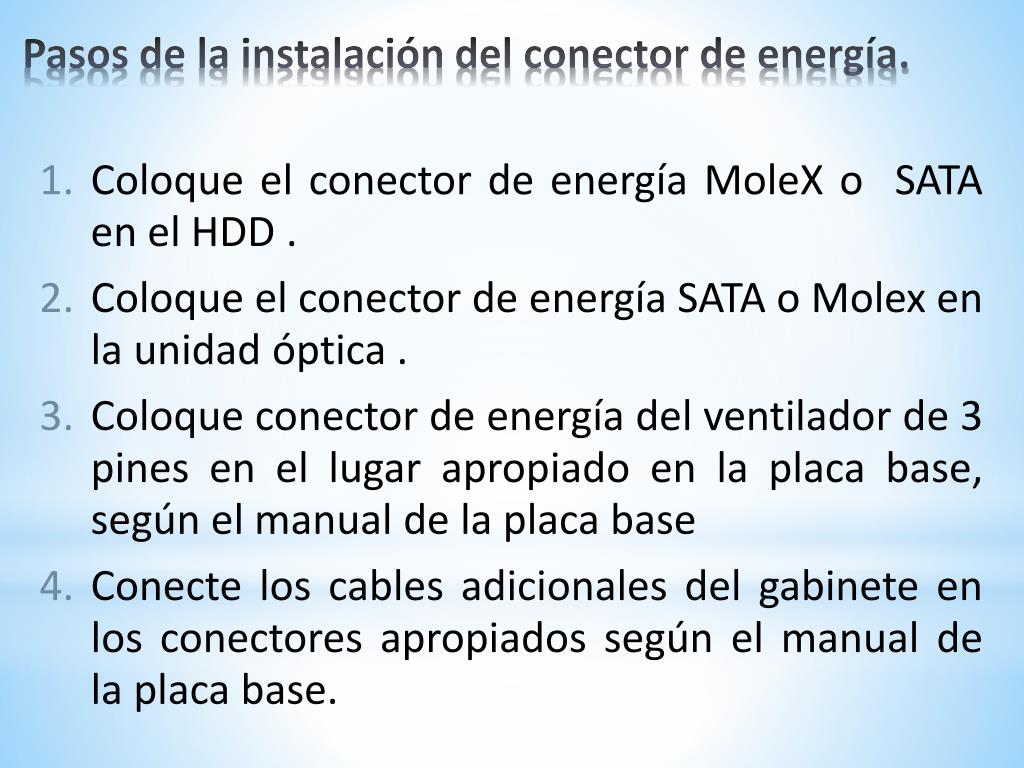

Pasos de la instalaci n del conector de energ a

  • Coloque el conector de energía MoleX o SATA en el HDD .

  • Coloque el conector de energía SATA o Molex en la unidad óptica .

  • Coloque conector de energía del ventilador de 3 pines en el lugar apropiado en la placa base, según el manual de la placa base

  • Conecte los cables adicionales del gabinete en los conectores apropiados según el manual de la placa base.

Pasos de la instalación del conector de energía.

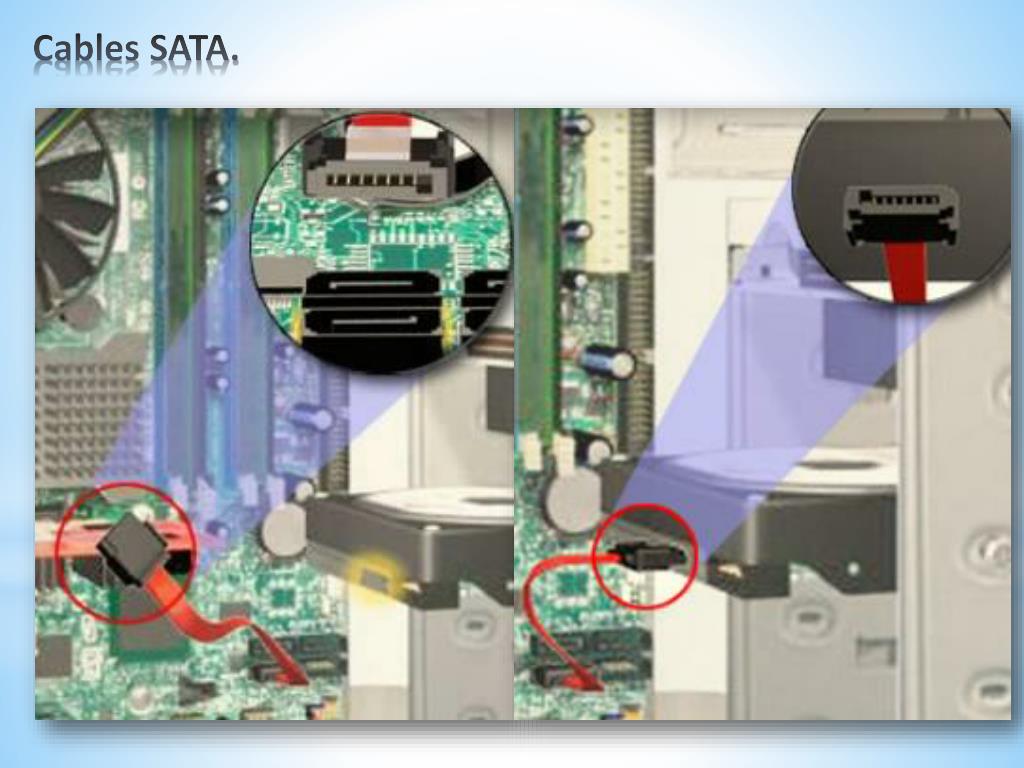

Cables sata

Cables SATA.


Cable multilectora

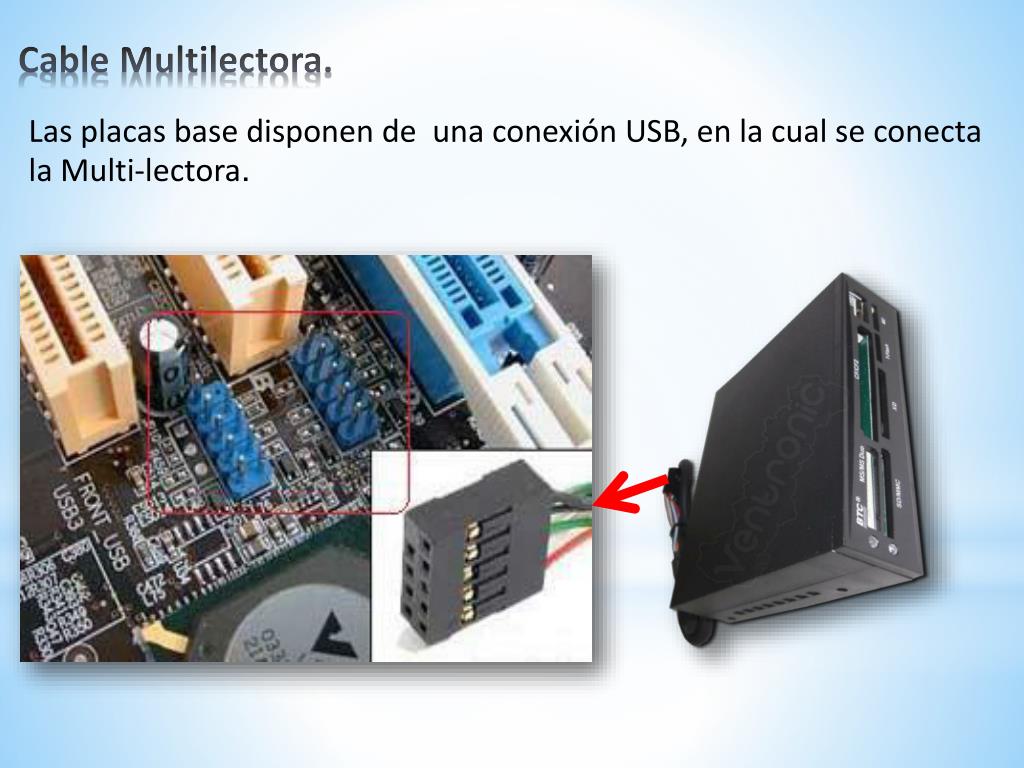

Las placas base disponen de una conexión USB, en la cual se conecta la Multi-lectora.

Cable Multilectora.


Vuelva a armar los paneles conecte los cables externos

Vuelva a armar los paneles, conecte los cables externos


Rearmar los paneles laterales

La mayoría de los gabinetes tienen dos paneles, uno en cada lado.

Algunos tienen una sola cubierta que cubre, en estos casos asegure que el panel resbale abajo sobre el marco de gabinete.

  • PRECAUCIÓN: Manipule las piezas de la envoltura con cuidado.

Rearmar los paneles laterales.


Conecte los cables externos

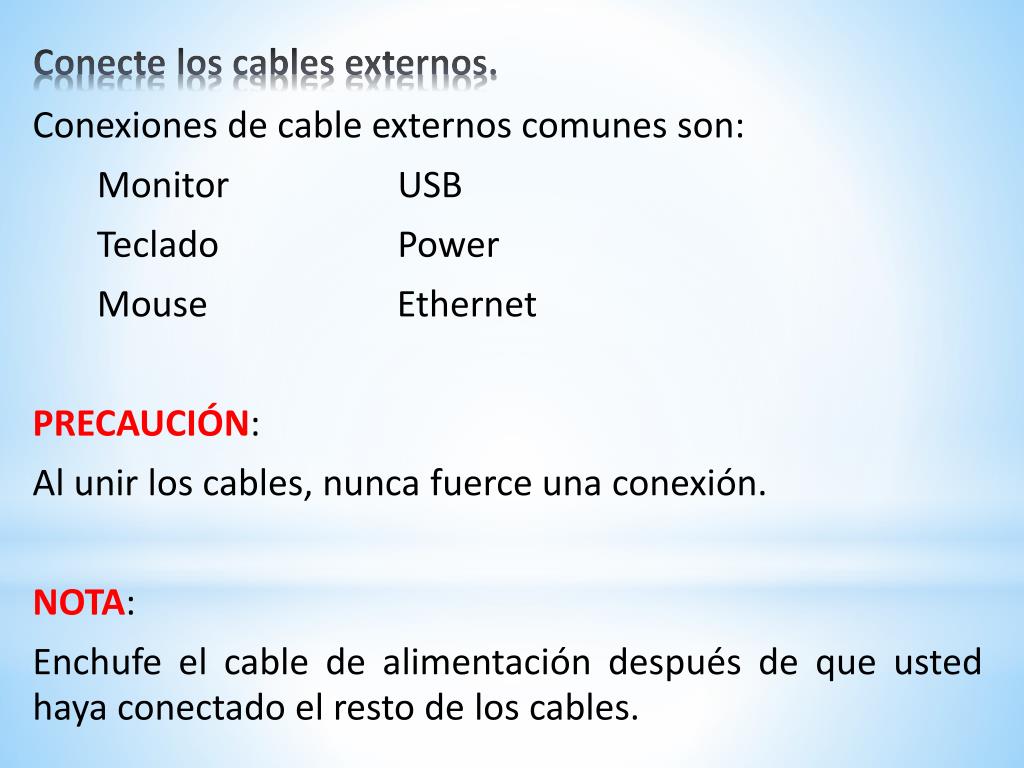

  • Conexiones de cable externos comunes son:

    • MonitorUSB

    • TecladoPower

    • Mouse Ethernet

  • PRECAUCIÓN:

  • Al unir los cables, nunca fuerce una conexión.

  • NOTA:

  • Enchufe el cable de alimentación después de que usted haya conectado el resto de los cables.

Conecte los cables externos.


Conecte los cables externos1

Conecte los cables externos.


Inicie el computador por primera vez

  • Al encender el equipo, este debe tener presentación en la pantalla.

  • Realizado este proceso de da por concluido el procedimiento de armado de un computador personal de escritorio, modalidad TOWER.

Inicie el computador por primera vez.
