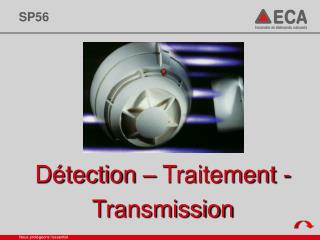

D tection traitement transmission

Détection humaine

Odorat

Toucher

Vue

Ouïe


D tection traitement transmission

Détecteurs

Détecteur de fumée à ionisation

Influence des produits de combustion sur l’état de ionisation de l’air contenu dans une enceinte (conductibilité électrique)

Détecteur de fumée à diffusion

Influence des produits de combustion sur un faisceau lumineux (absorption; diffraction)

Détecteur thermique

Thermostatique : réaction si température limite atteinte (thermistance électrique ou mesure de pression d’un gaz confiné)

Thermovélocimétrique : réagit en fonction de la vitesse d’élévation de la température (oC/min)


D tection traitement transmission

Détecteurs

Détecteur de flammes

Infrarouge : comparaison du rayonnement émis par une flamme à ~4,3 um et celui d’un corps noir de référence

Ultraviolet : analyse du rayonnement <0,4 um (mesure de l’énergie dans un tube de quartz)

Déclencheur manuel

Bouton poussoir


D tection traitement transmission

Détection spécifique

Aspiration

Détection linéaire

Infrarouge

3 capteurs pyroélectriques

base de temps





D tection traitement transmission

Signalisation

Temps de présence : inférieur à 3 minutes

Temps de reconnaissance : inférieur à 5 minutes


D tection traitement transmission

Intervention SDIS

1 – Débloquer avec la clé

2 – Déclencher les avertisseurs sonores

3 – Arrêter la téléalarme

4 – Déterminer le lieu de l’incendie

5 – Intervention sur le lieu d’incendie

6 – Remise en fonction de la centrale

7 – Bloquer avec la clé





D tection traitement transmission

Levée de doute (LDD)

Une alarme feu est transmise au CTA depuis un site identifié pour la levée de doute

CLIENT

CTA

SDIS

ALARME FEU XY

INSTALLATION AVEC LEVEE DE DOUTE

INFRANET


D tection traitement transmission

Levée de doute (LDD)

Contact téléphonique immédiat

entre CTA et répondant

CLIENT

CTA

SDIS


D tection traitement transmission

Levée de doute (LDD)

Si pas de réponse :

le SDIS est immédiatement alarmé !

CLIENT

CTA

SDIS


D tection traitement transmission

Levée de doute (LDD)

Si réponse à l’appel :

identification du répondant

CLIENT

CTA

SDIS

Mr Martin

N° ident.123456


D tection traitement transmission

Levée de doute (LDD)

Si feu confirmé ou en cas de doute :

le SDIS est immédiatement alarmé !

CLIENT

CTA

SDIS

Mr Martin

N° ident.123456


D tection traitement transmission

Levée de doute (LDD)

Si pas d’intervention du SDIS demandée :

Quittance avec remise à zéro de l’installation

Rappel téléphonique du CTA (021 / 213 2000)

CLIENT

CTA

SDIS

Ici Martin n°123456

C’est quittancé !

Alarme feu rétablie et validation téléphonique


D tection traitement transmission

Levée de doute (LDD)

Conditions de mise en place du processus de la levée de doute

2 conditions

  • Répondant formé et reconnu par l’ECA

  • Répondant annoncé et reconnu par l’entreprise (propriétaire / exploitant)


D tection traitement transmission

SP56

Merci pour votre attention !
