  1. DRAGAS DE CORTE Y SUCCIÓN HYPACK 2013

  2. Nivel del Agua Datum Cartográfico Brazo Profundidad de Diseño del Canal Sobreprofundidad Canal Cabeza de Corte Corte y Succión Configuración • Posición (GPS) • Orientación (Giro, GPS) • Inclinación del Brazo • Marea & Calado Muñón Necesitado:Posición DragaPosición Cabeza de CorteDragaOrientación Profundidad Cutter Head Depth Móvil = Herramienta de Dragado Móvil = Principal

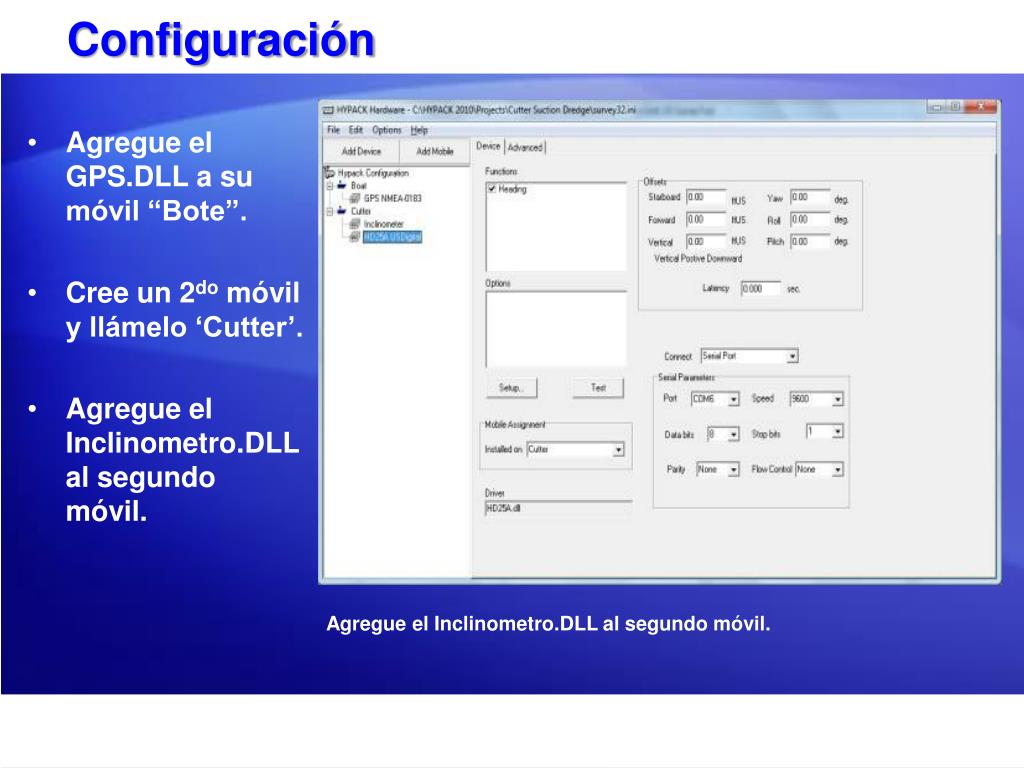

  3. Configuración • Agregue el GPS.DLL a su móvil “Bote”. • Cree un 2do móvil y llámelo ‘Cutter’. • Agregue el Inclinometro.DLL al segundo móvil. Agregue el Inclinometro.DLL al segundo móvil.

  4. Configuración Driver Inclinómetro – Principal La pestaña principal mantiene la referencia al tipo de sensor usado, la longitud del brazo y las formas usadas para mostrar la draga en la presentación en tiempo real.El Brazo Articulado es para una draga especial.

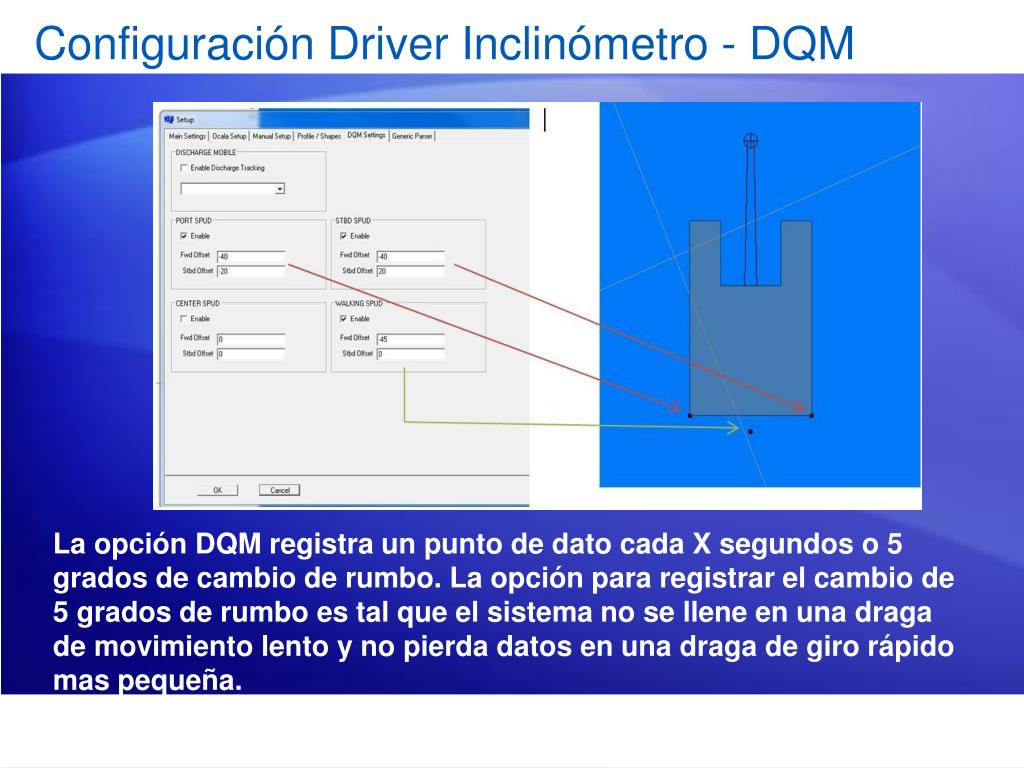

  5. Configuración Driver Inclinómetro - DQM • La opción DQM registra un punto de dato cada X segundos o 5 grados de cambio de rumbo.La opción para registrar el cambio de 5 grados de rumbo es tal que el sistema no se llene en una draga de movimiento lento y no pierda datos en una draga de giro rápido mas pequeña.

  6. Configuración Driver Inclinómetro El Analizador Genérico permite al driver leer cualquier mensaje entrante y entender lo que esta viniendo por el puerto. No toda la información es requerida. Cada ítem puede ser arrastrado arriba y abajo del listado para concordar con el mensaje entrante.

  7. Brazo rotatorio opcional HD25A(Solo para dragas de corte y succión que tienen brazo que puede girar a derecha-izquierda desde el centro.) • En HYPACK HARDWARE: • Clic en el equipo HD25A. • Clic en el botón de Configuración. • Posicione su brazo en la ubicación central. • Entre 0 (cero) en el campo Angulo • Clic en el botón ángulo • Mueva el brazo a izquierda o derecha hasta su máximo movimiento y regréselo a la posición 0 (cero) • Verifique su calibración. • Repita según sea necesario.

  8. Pantallazos de Dragas de Corte y Succión trabajando. En la primera imágen esta el nuevo inclinómetro con la presentación estandarizada de DREDGEPACK En la segunda imágen un pantallazo de una draga trabajando con la ventana de perfil original.

  9. Calibración Inclinómetro Draga Zimwit • Coloque la cabeza de corte en la superficie del agua. • En la ventana del driver del Inclinómetro, haga clic en el botón “Calibrar” • Haga cero el Brazo • Entre la Profundidad • Baje la cabeza de corte a una profundidad conocida y compárela con la profundidad mostrada en el programa SURVEY.

  10. PARAMETROS DE DATOS PROPUESTOS PARA SER COLECTADOS POR UN SISTEMA DQM DQM - Datos Específicos • Un poco mas acerca de la opción DQM.NO todos los datos requeridos estaran disponibles en todas las dragas.Los datos que son registrados son: PARAMETROS DE DATOS PROPUESTOS PARA SER COLECTADOS POR UN SISTEMA DQM

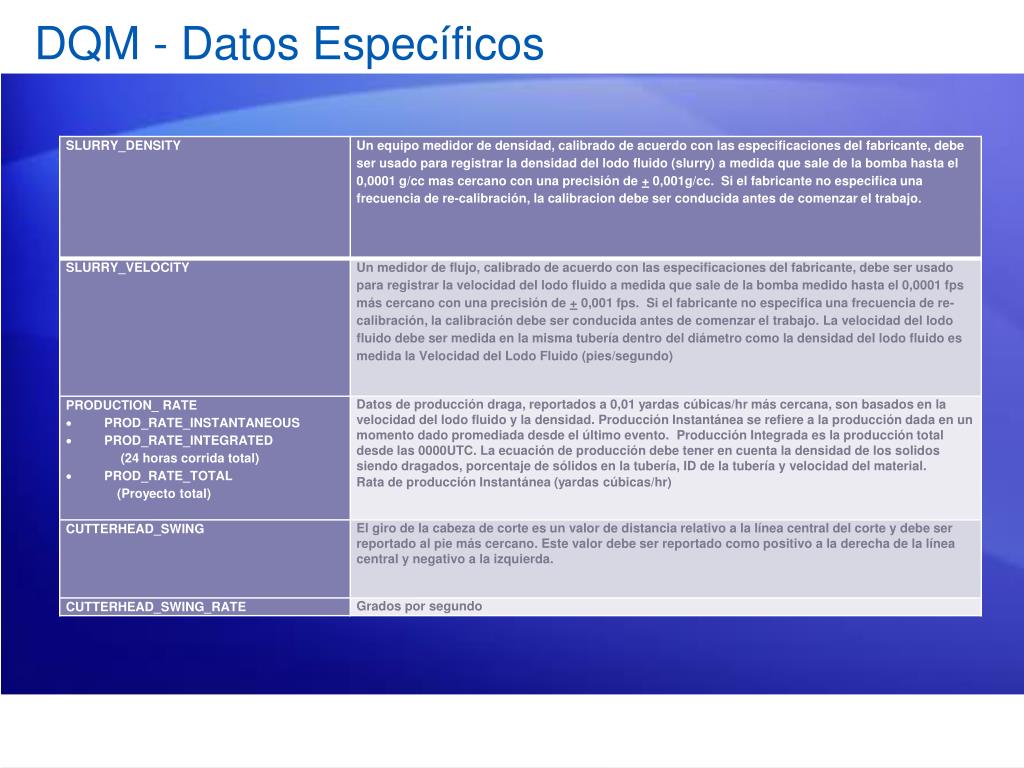

  11. DQM - Datos Específicos

  12. DQM - Datos Específicos

  13. DQM - Datos Específicos
