Třídění rozemletých surovin

Třídění rozemletých surovin. www.zlinskedumy.cz. Třídění rozemletých surovin. Rozemleté keramické suroviny se třídí podle velikosti zrn na různé frakce. Třídění se provádí na třídících zařízeních, např. sítech Síta jsou zařízení s prosévací plochou, která rozděluje surovinu na :

ulric-chen
Download Presentation

Třídění rozemletých surovin

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

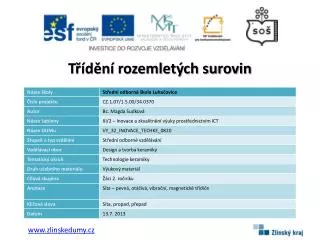

  1. Třídění rozemletých surovin www.zlinskedumy.cz

  2. Třídění rozemletých surovin • Rozemleté keramické suroviny se třídí podle velikosti zrn na různé frakce. • Třídění se provádí na třídících zařízeních, např. sítech • Síta jsou zařízení s prosévací plochou, která rozděluje surovinu na : • propad - podíl s menšími zrny, jež projde sítem • přepad - podíl s většími zrny, jež zůstává na sítě

  3. Používají se síta z děrovaného plechu a síta pletivová, která dále dělíme na síta : • pevná • otáčivá • vibrační

  4. OTÁČIVÁ SÍTA • Železná konstrukce válcového tvaru, která je upevněna na hřídeli a zvolna se otáčí. • Celý válec má sklon 10 °. • Surovina se sype do bubnu na zvýšené straně a otáčením válce • sklouzává po vnitřní straně k druhému konci síta. • Tato síta jsou většinou zařízena na třídění několika velikostí zrn (frakcí), které se zachycují odděleně tak, že síto je rozděleno po délce na tři nebo čtyři pole odstupňované různou velikostí otvorů. • Pole s nejmenšími otvory je na straně vstupu, pole s největšími otvory na straně výstupu. • Zrna, která nepropadnou ani největšími otvory, vypadávají na konci válce jako přepad.

  5. VIBRAČNÍ SÍTA • ( otřasná ) Třídění napomáhají vibrace rámu se sítem. • Pohyb síta může být kruhový, eliptický nebo přímý, s různou amplitudou a frekvencí kmitů. • Vibrace jsou vyvolávány nevývažkemna hřídeli elektromotoru, třídič je umístěn na pružinách. • Vibrační třídíce se používají jak pro hmoty sypké, tak pro kaly.

  6. MAGNETICKÉ TŘÍDIČE • Keramické suroviny upravované na strojích se znečišťují obrušováním železných součástí strojů. • Jemné prachové železné částečky mají značně nepříznivý vliv na barvu a vzhled vypáleného výrobku a proto se odstraňují a elektromagnetickými třídiči - odlučovači. • Tyto třídiče pracují za sucha i za mokra.

  7. SÍTA DĚLÍME NA? PEVNÁ OTÁČIVÁ VIBRAČNÍ

  8. SUROVINU ROZDĚLUJEME NA? PŘEPAD PROPAD

  9. DĚKUJI ZA POZORNOST
