1. 示波器的使用 主讲：张卫东 鲁东大学物理实验示范中心

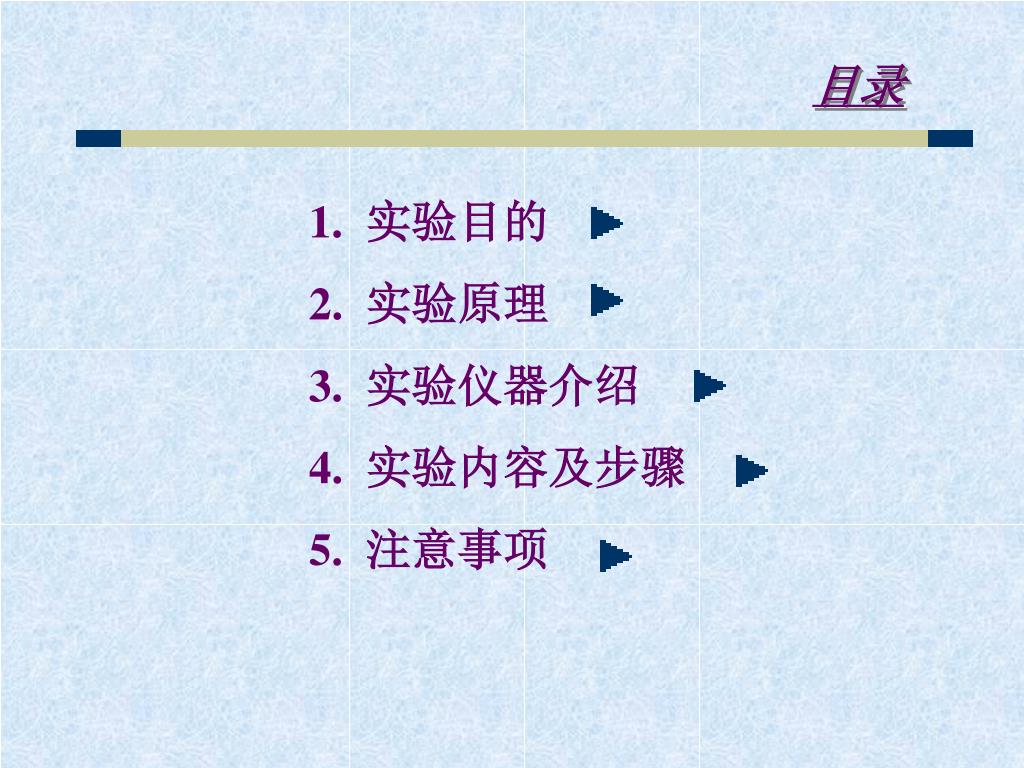

2. 目录 1. 实验目的 2. 实验原理 3. 实验仪器介绍 4. 实验内容及步骤 5. 注意事项

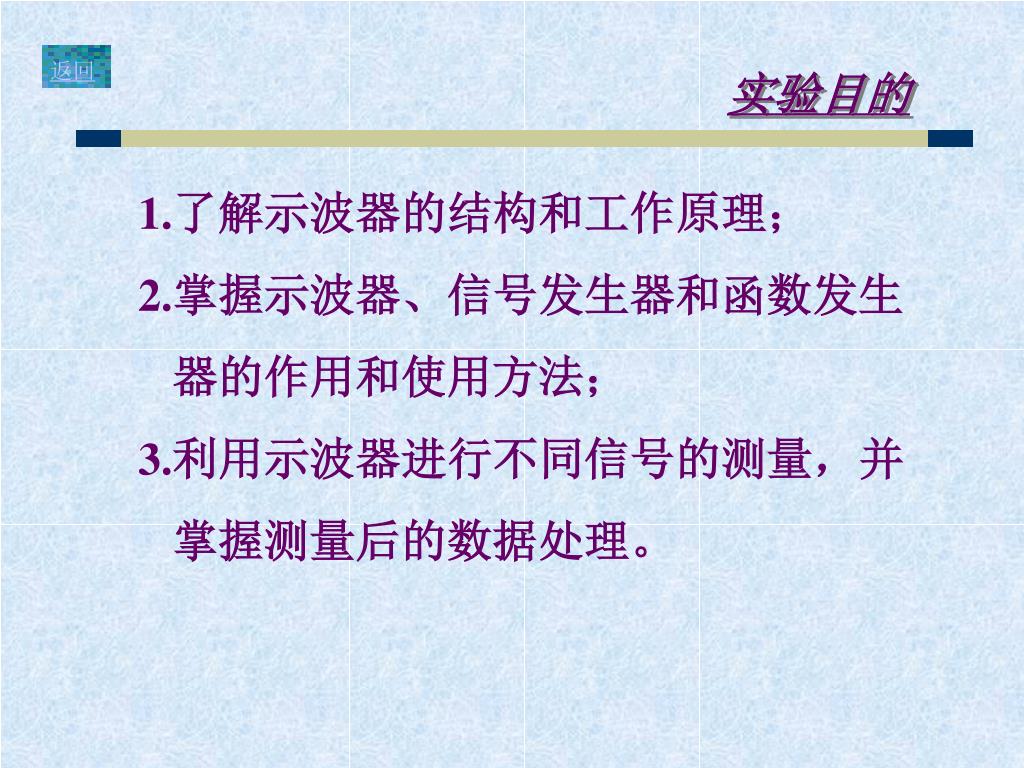

3. 返回 实验目的 1.了解示波器的结构和工作原理； 2.掌握示波器、信号发生器和函数发生 器的作用和使用方法； 3.利用示波器进行不同信号的测量，并 掌握测量后的数据处理。

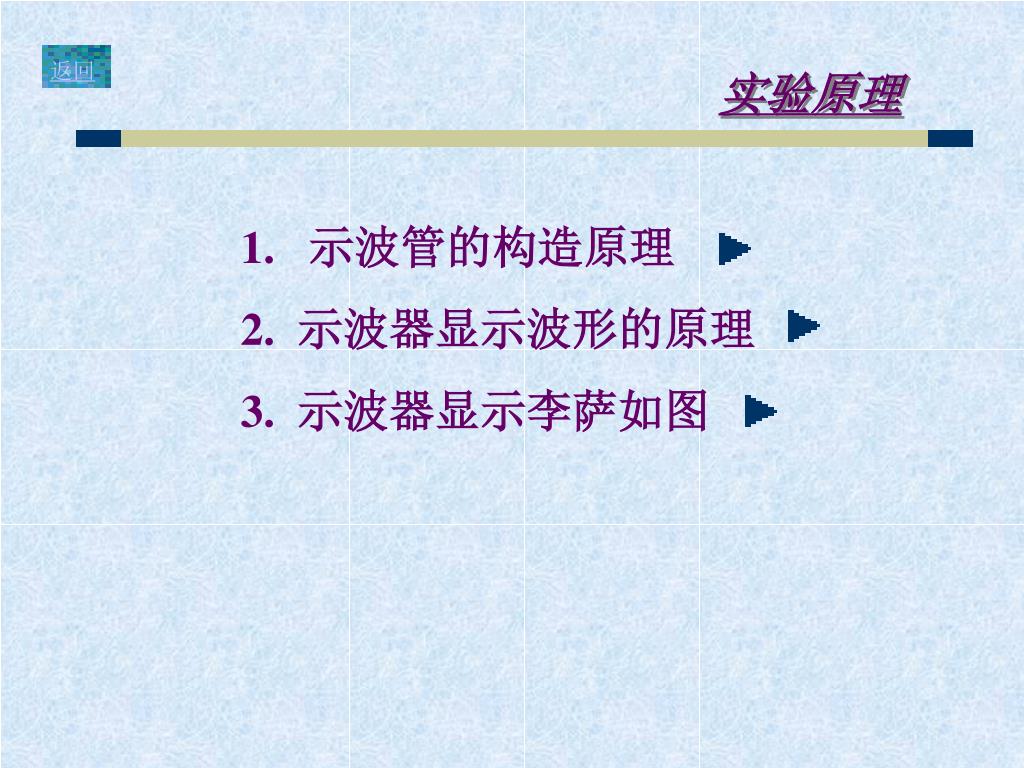

4. 返回 实验原理 1. 示波管的构造原理 2. 示波器显示波形的原理 3. 示波器显示李萨如图

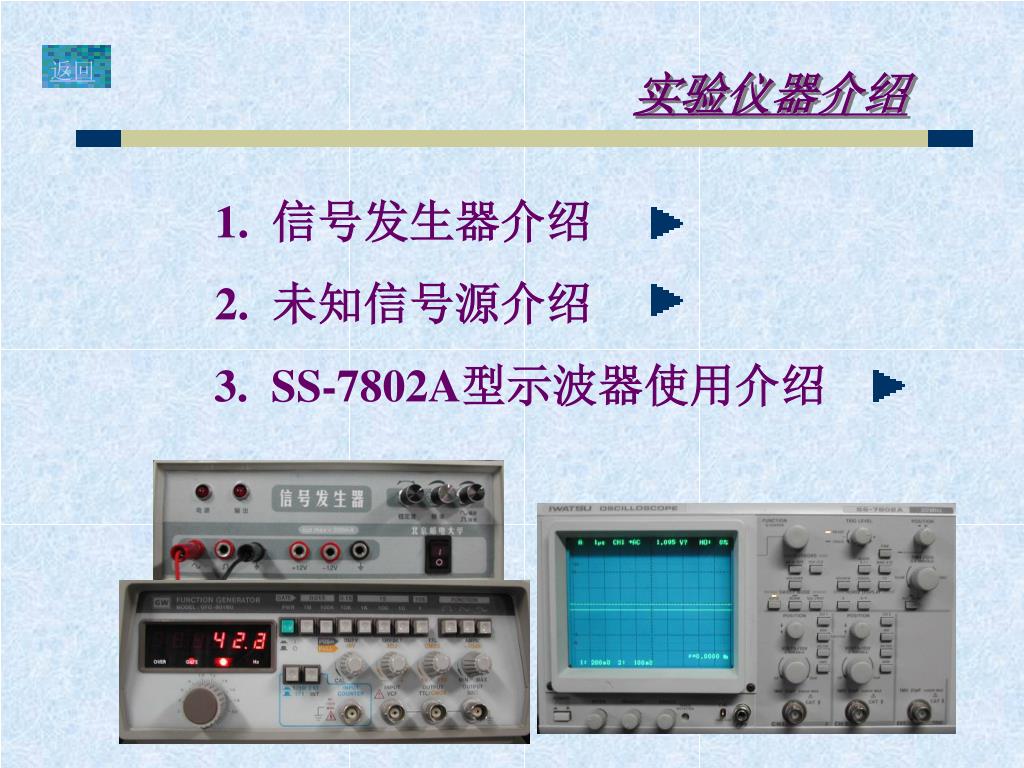

5. 返回 实验仪器介绍 1. 信号发生器介绍 2. 未知信号源介绍 3. SS-7802A型示波器使用介绍

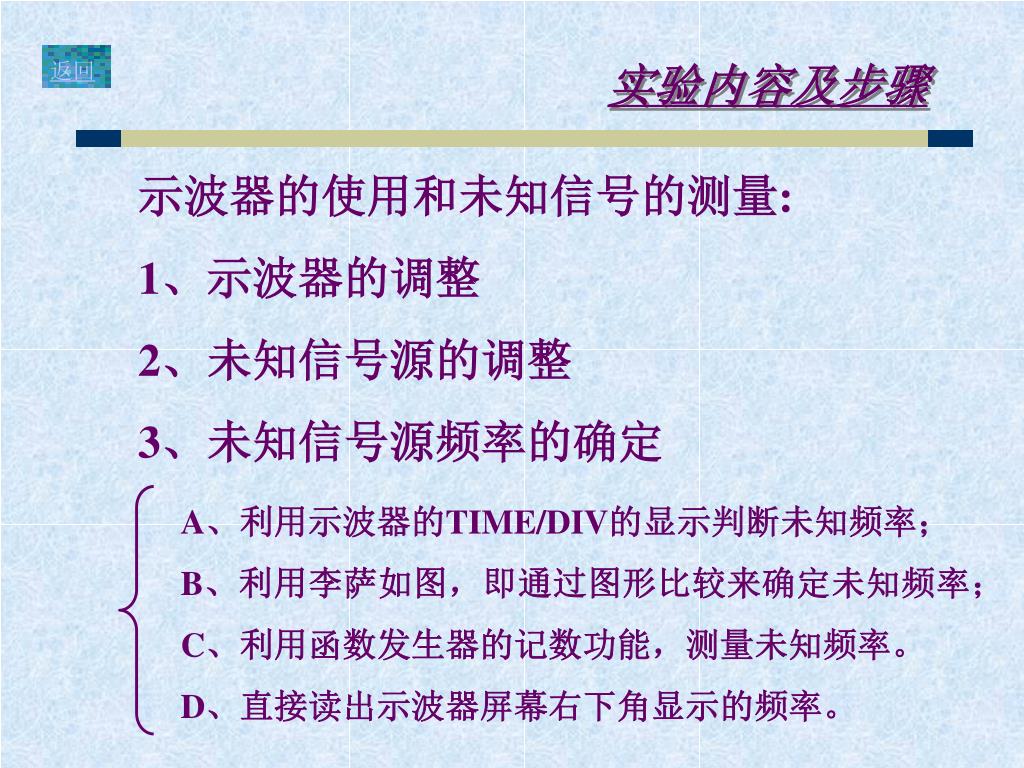

6. 返回 实验内容及步骤 示波器的使用和未知信号的测量: 1、示波器的调整 2、未知信号源的调整 3、未知信号源频率的确定 A、利用示波器的TIME/DIV的显示判断未知频率； B、利用李萨如图，即通过图形比较来确定未知频率； C、利用函数发生器的记数功能，测量未知频率。 D、直接读出示波器屏幕右下角显示的频率。

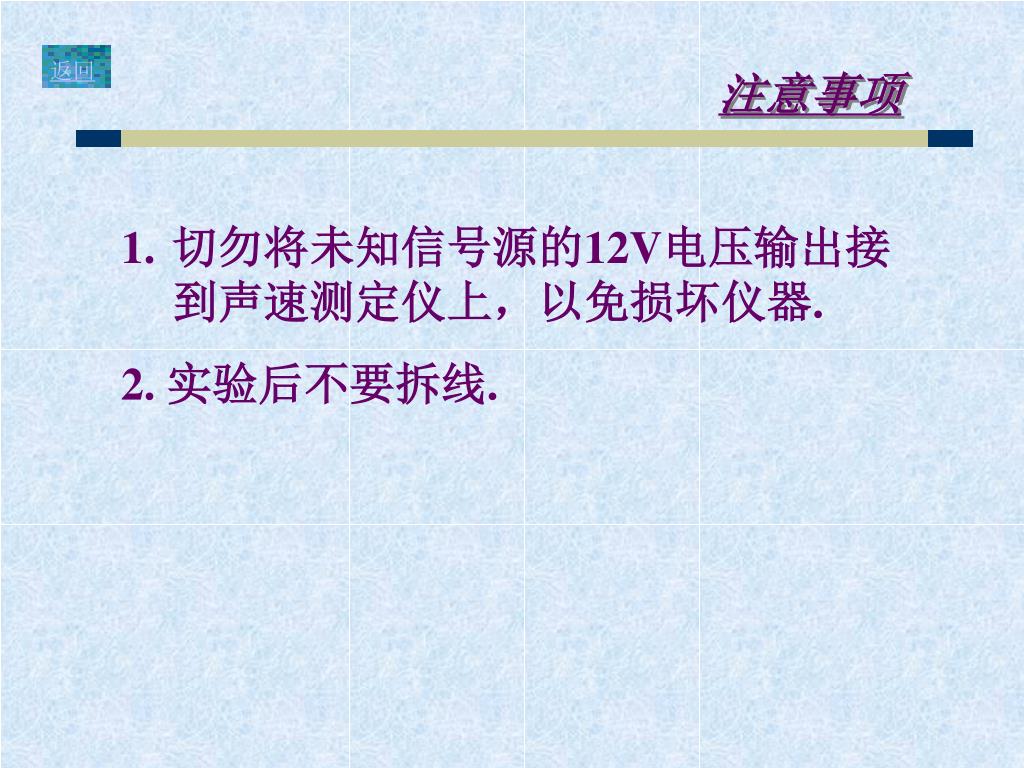

7. 返回 注意事项 • 切勿将未知信号源的12V电压输出接到声速测定仪上，以免损坏仪器. • 2. 实验后不要拆线.

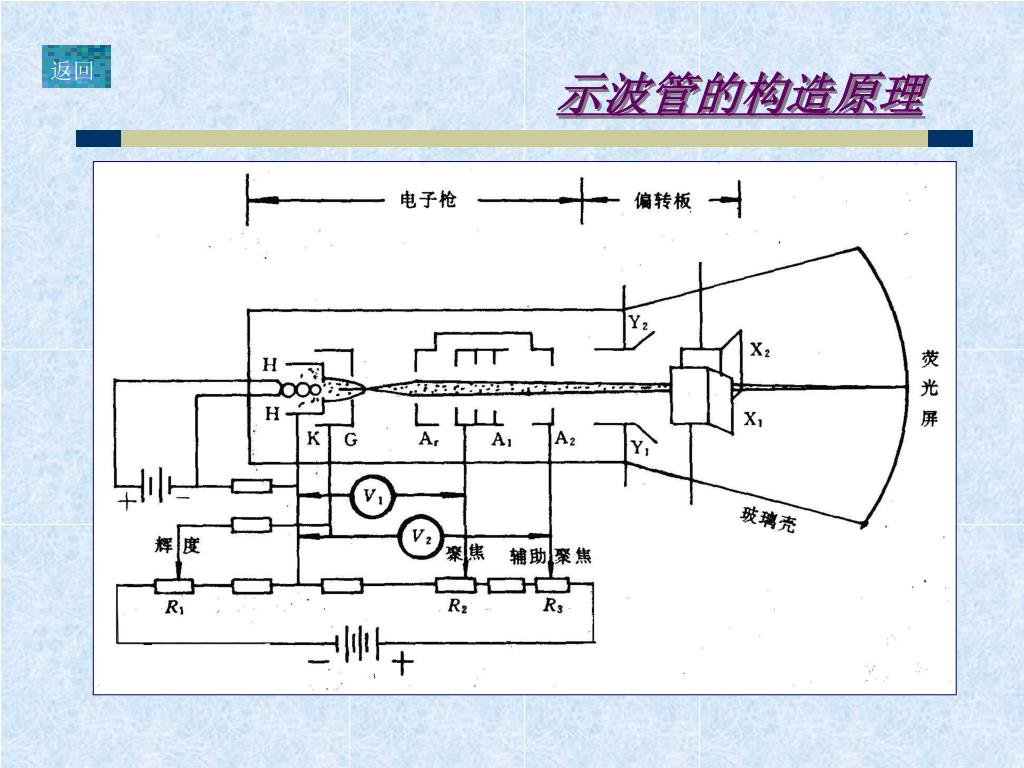

8. 返回 示波管的构造原理

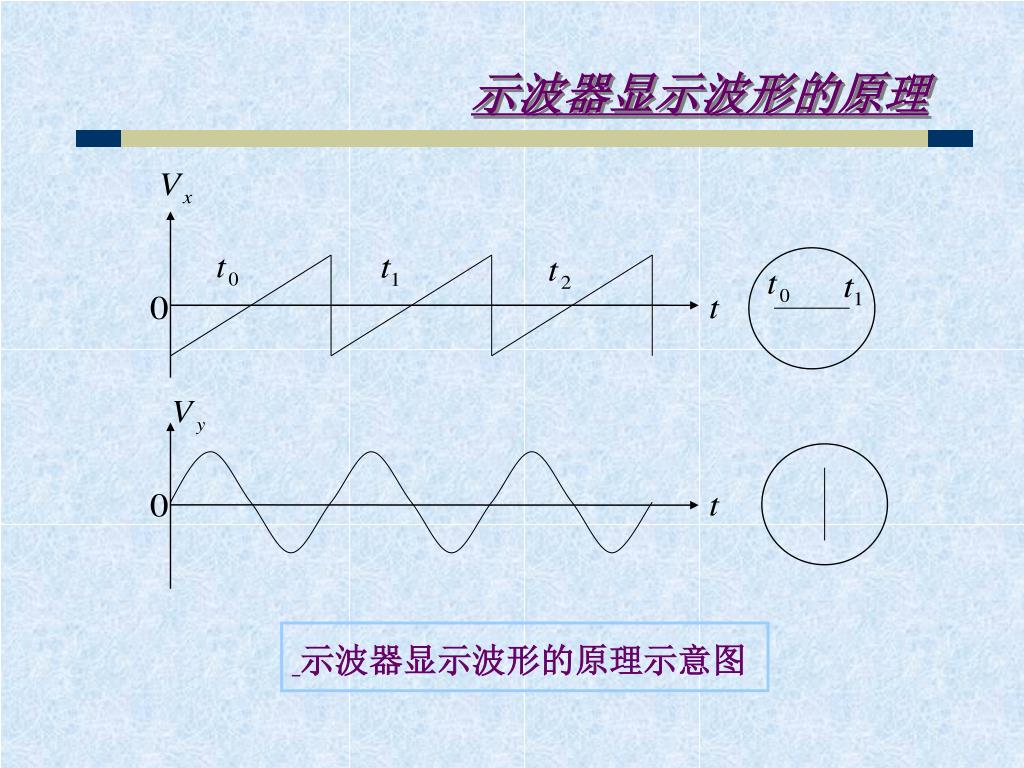

9. 示波器显示波形的原理 示波器显示波形的原理示意图

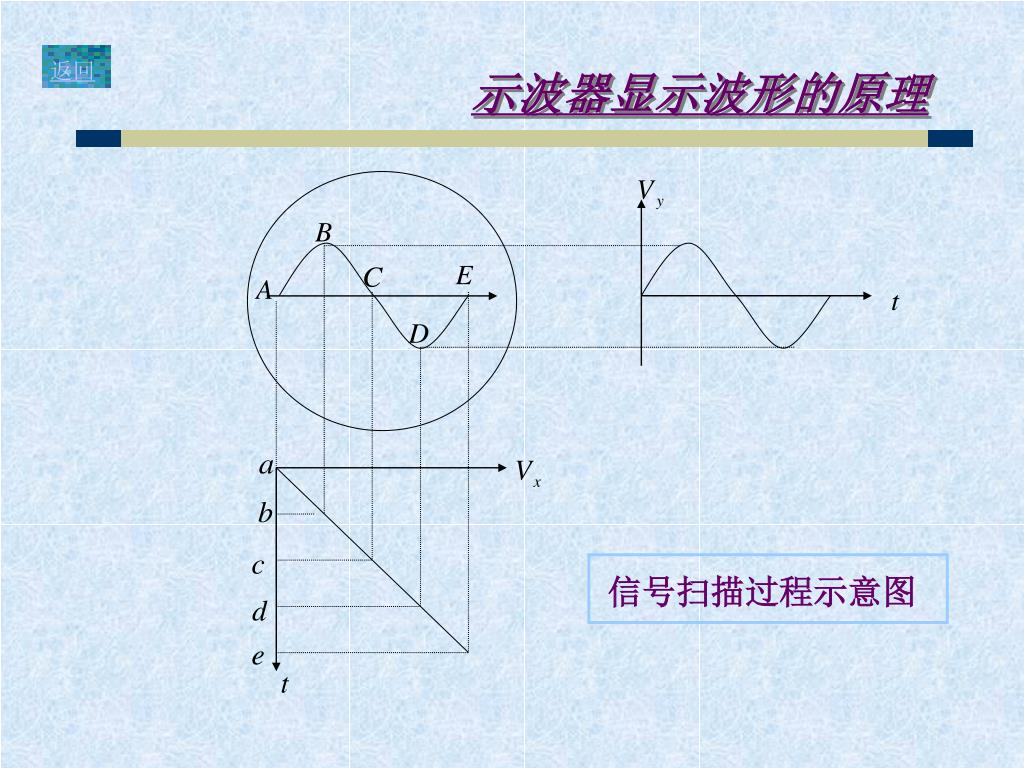

10. 返回 示波器显示波形的原理 信号扫描过程示意图

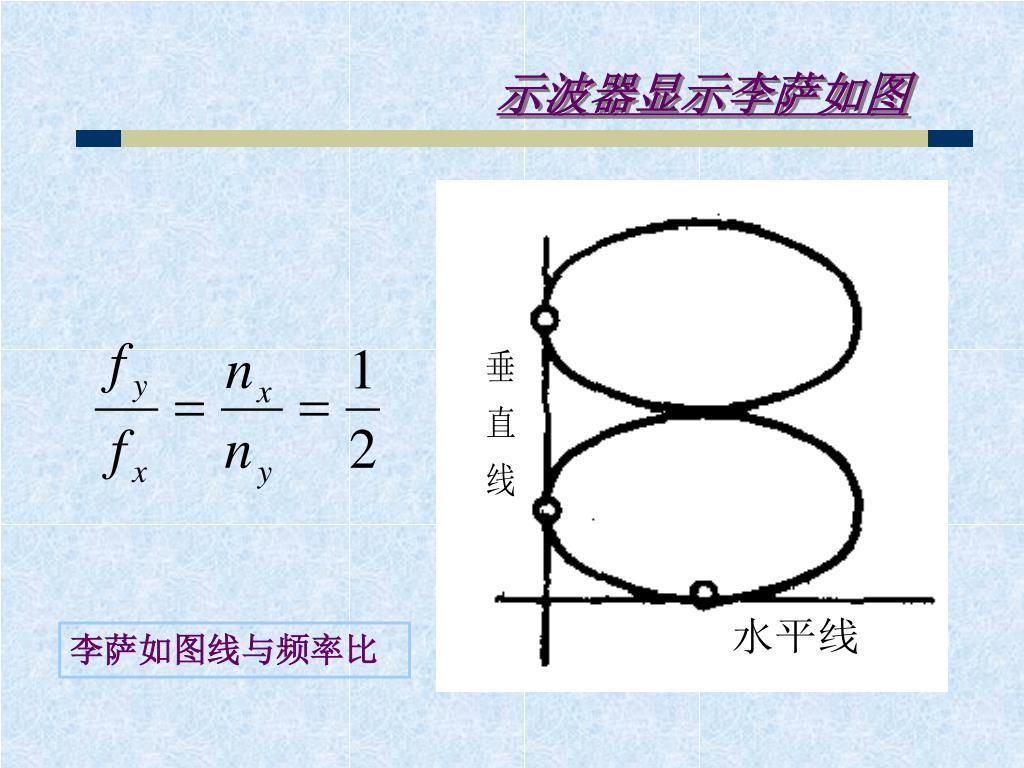

11. 示波器显示李萨如图 李萨如图线与频率比

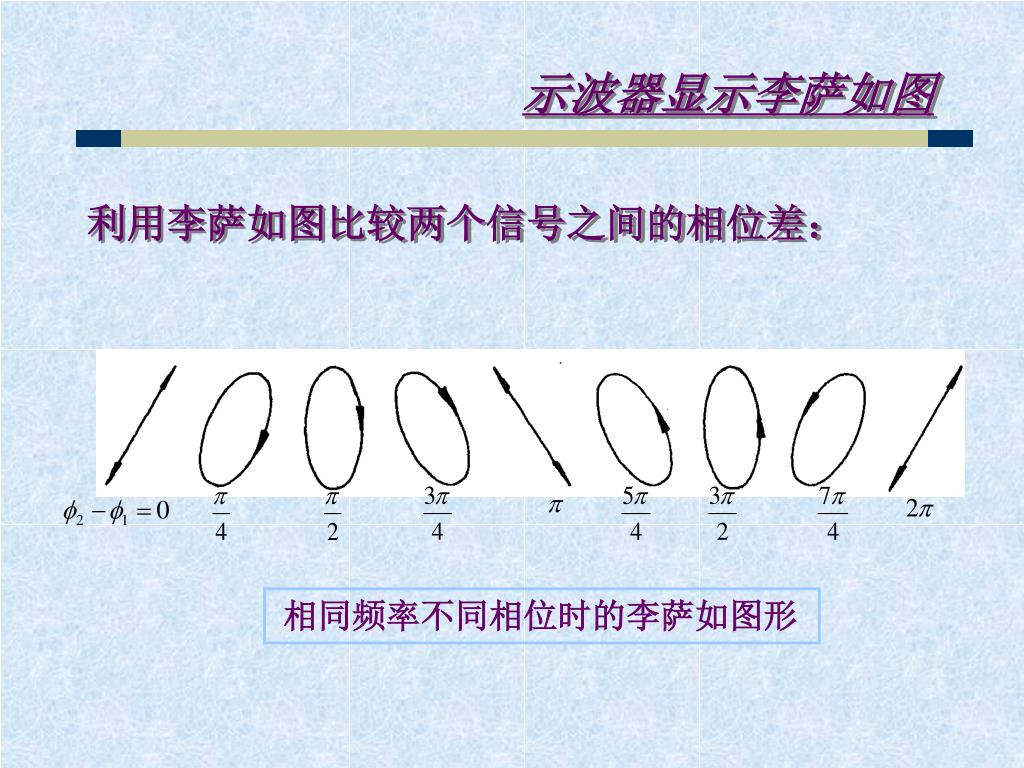

12. 示波器显示李萨如图 利用李萨如图比较两个信号之间的相位差： 相同频率不同相位时的李萨如图形

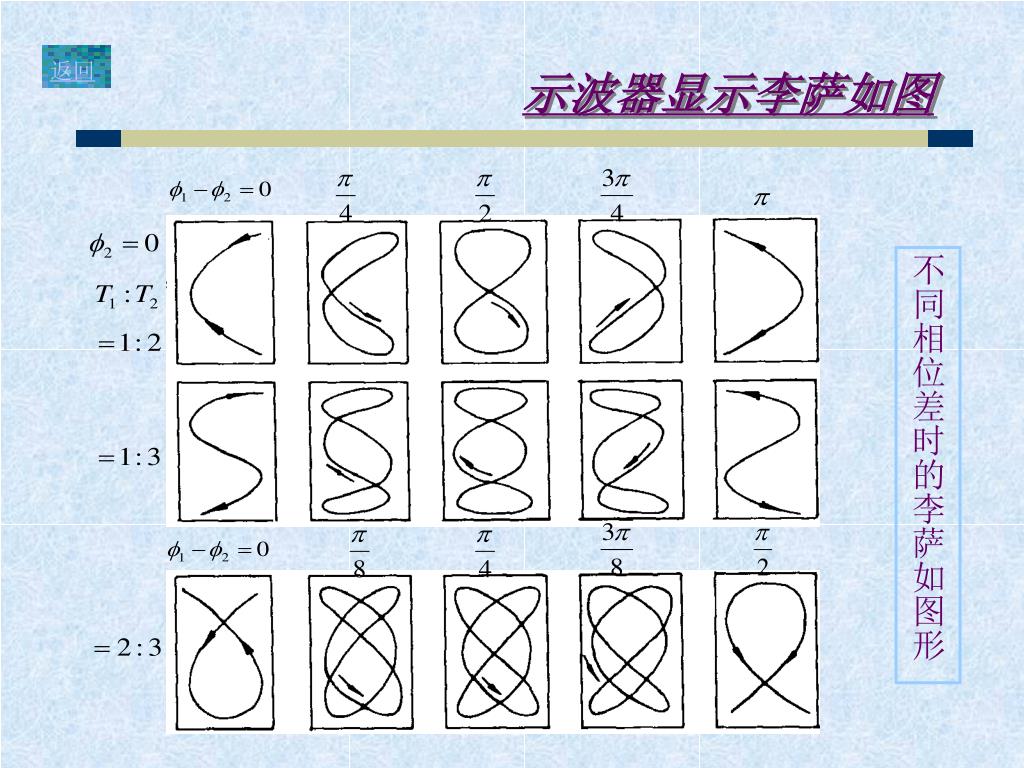

13. 返回 示波器显示李萨如图 不同相位差时的李萨如图形

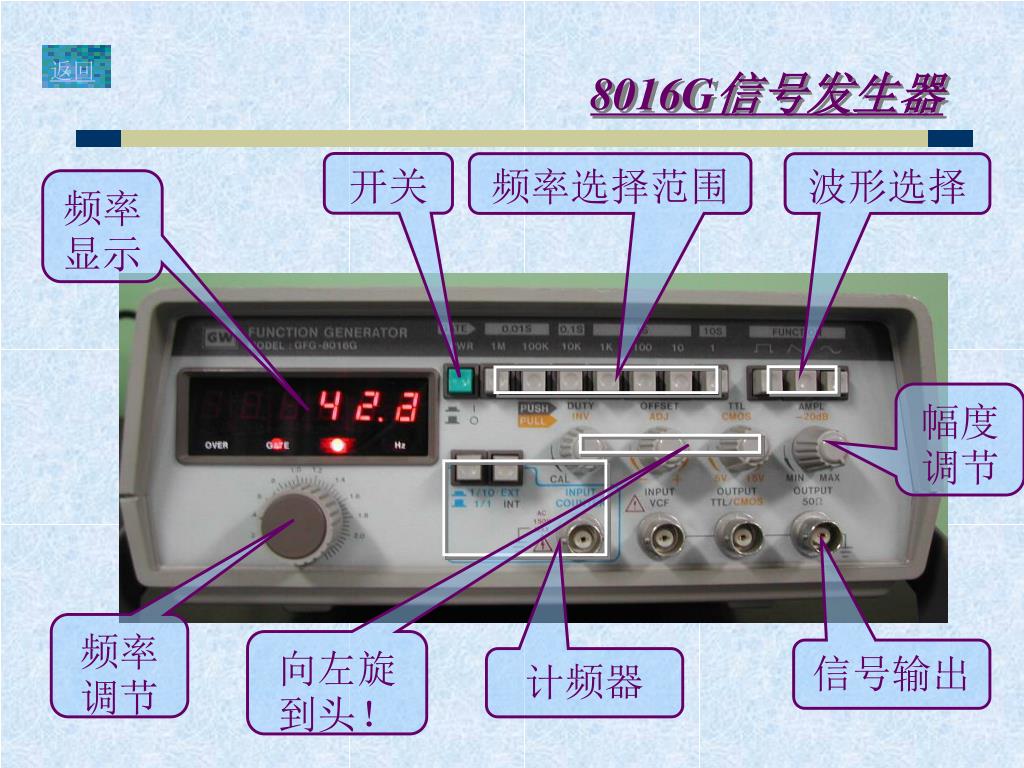

14. 返回 8016G信号发生器 开关 频率选择范围 波形选择 频率显示 幅度调节 频率调节 向左旋到头！ 信号输出 计频器

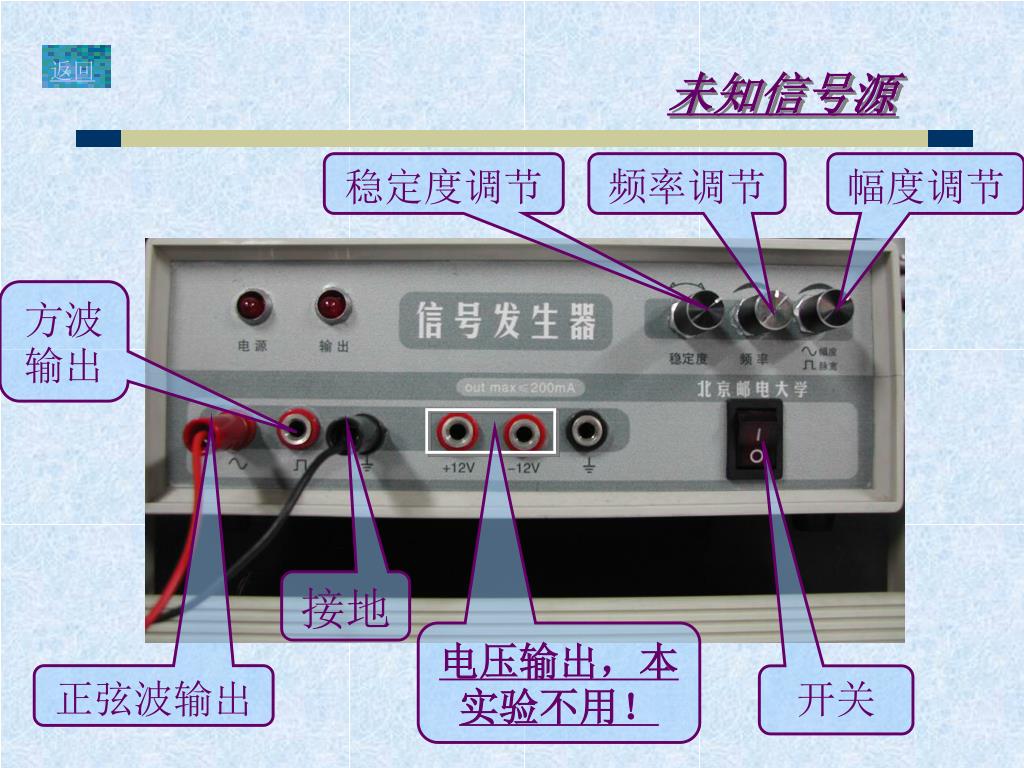

15. 返回 未知信号源 稳定度调节 频率调节 幅度调节 方波输出 接地 电压输出，本实验不用！ 正弦波输出 开关
