  1. RANGKAIAN LISTRIK I WEEK 2

  2. KARAKTERISTIK KOMPONEN RANGKAIAN LISTRIK • KOMPONEN AKTIF • Sumber Tegangan (Voltage Source) • Sumber Arus (Current Source) • KOMPONEN PASIF • Resistor (R) • Kapasitor (C) • Induktor/ Induktansi/ Lilitan/ Kumparan (L)

  3. SumberTegangan (Voltage Source) Karakteristik sumber tegangan ideal : • Menghasilkan tegangan yang tetap • Tidak tergantung pada arus yang mengalir pada sumber tersebut, meskipun tegangan tersebut merupakan fungsi dari t. • Mempunyai nilai resistansi dalam Rd = 0 (sumber tegangan ideal) Klasifikasi Sumber Tegangan (Voltage Source) : • Sumber Tegangan Bebas/ Independent Voltage Source • Sumber Tegangan Tidak Bebas/ Dependent Voltage Source

  4. Sumber Arus (Current Source) Karakteristik sumber arus ideal : • Menghasilkan arus yang tetap • Tidak bergantung pada tegangan dari sumber arus • Mempunyai nilai resistansi dalam Rd = tak hingga (sumber arus ideal) Klasifikasi Sumber Arus (Current Source) : • Sumber Arus Bebas/ Independent Current Source • Sumber Arus Tidak Bebas/ Dependent Current Source

  5. Resistor (R) Fungsi Resistor (R) : • Penghambat arus • Pembagi arus • Pembagi tegangan Nilai resistansi dari suatu resistor berdasarkan: • Hambatan jenis bahan resistor (tergantung dari bahan pembuatnya) • Panjang • Luas penampang resistor Apabila arus melewati resistor maka akan terjadi beda potensial di kedua ujung terminalnya (Hukum Ohm)

  6. Kapasitor (C) Sering juga disebut dengan kondensator dimana fungsinya adalah : • Membatasi arus DC yang mengalir pada kapasitor • Menyimpan energi dalam bentuk medan listrik Faktor penentu nilai suatu kapasitor tergantung dari : • Nilai permitivitas bahan pembuat kapasitor • Luas penampang kapasitor • Jarak antara dua keping penyusun kapasitor Secara matematis dapat ditulis : Dimana :  = permitivitas bahan A = luas penampang bahan d = jarak dua keping Satuan kapasitor : Farad (F)

  7. KARAKTERISTIK PADA KAPASITOR Jika sebuah kapasitor dilewati oleh sebuah arus maka pada kedua ujung kapaistor tersebut akan muncul beda potensial atau tegangan, dimana secara matematis dinyatakan : Penurunan rumus :

  8. Sifat penyimpanan energi pada kapasitor Dari karakteristik v - i, dapat diturunkan : Misalkan : pada saat t = 0 maka v = 0 pada saat t = t maka v = V Sehingga : Persamaan diatas merupakan energi yang disimpan pada kapasitor dalam bentuk medan listrik. Jika kapasitor dipasang tegangan konstan/DC, maka arus sama dengan nol. Sehingga kapasitor bertindak sebagai rangkaian terbuka/ open circuit untuk tegangan DC.

  9. Hubungan seri Kapasitor

  10. Hubungan paralel Kapasitor

  11. Induktor/ Lilitan/ Kumparan (L) Seringkali disebut sebagai induktansi, lilitan, kumparan, atau belitan. Pada induktor mempunyai sifat dapat menyimpan energi dalam bentuk medan magnet. Satuan dari induktor : Henry (H) Arus yang mengalir pada induktor akan menghasilkan fluksi magnetik (Φ) yang membentuk loop yang melingkupi kumparan. Jika ada N lilitan, maka total fluksi adalah :

  12. Sifat penyimpanan energi pada induktor Dari karakteristik v-i, dapat diturunkan : Misalkan : pada saat t = 0 maka i = 0 pada saat t = t maka i = I sehingga : Persamaan diatas merupakan energi yang disimpan pada induktor L dalam bentuk medan magnet. Jika induktor dipasang arus konstan/DC, maka tegangan sama dengan nol. Sehingga induktor bertindak sebagai rangkaian hubung singkat/ short circuit.

  13. Hubungan seri Induktor Pembagi tegangan : sehingga :

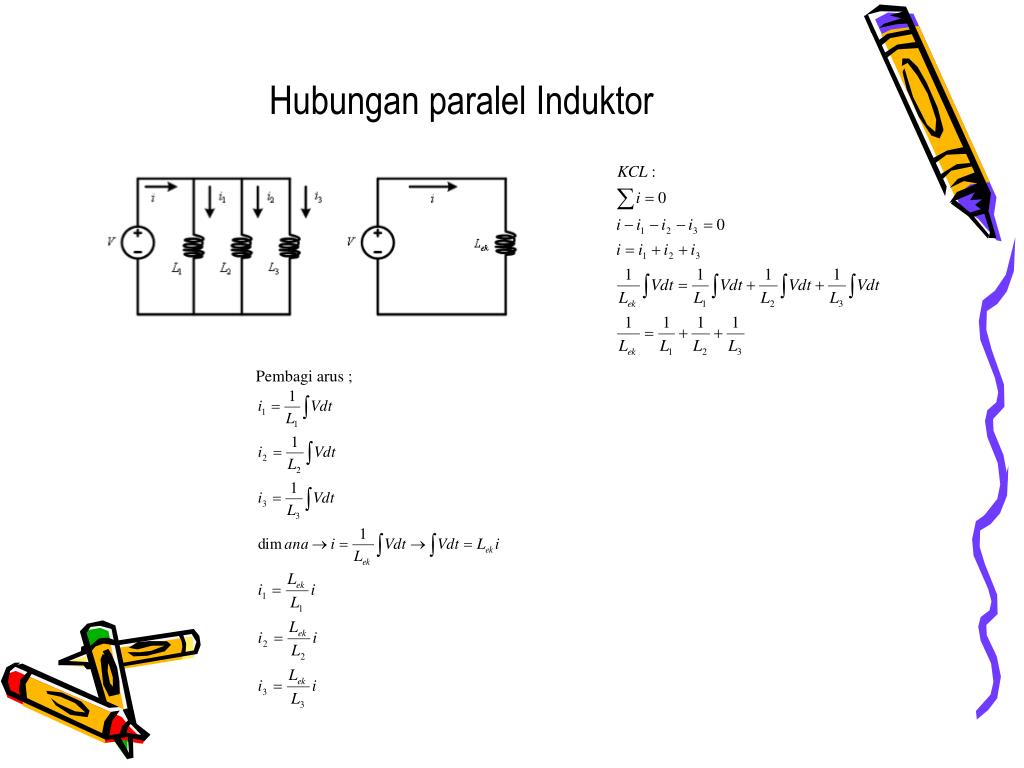

  14. Hubungan paralel Induktor

  15. Hukum Ohm • Jika sebuah penghantar atau resistansi atau hantaran dilewati oleh sebuah arus maka pada kedua ujung penghantar tersebut akan muncul beda potensial, • atau Hukum Ohm menyatakan bahwa tegangan pada berbagai jenis bahan pengantar adalah berbanding lurus dengan arus yang mengalir melalui bahan tersebut. • Secara matematis :

  16. Hukum Kirchoff I Kirchoff’s Current Law (KCL) Jumlah arus yang memasuki suatu percabangan atau node atau simpul samadengan arus yang meninggalkan percabangan atau node atau simpul, dengan kata lain jumlah aljabar semua arus yang memasuki sebuah percabangan atau node atau simpul samadengan nol. Secara matematis :  Arus pada satu titik percabangan = 0  Arus yang masuk percabangan =  Arus yang keluar percabangan

  17. KCL

  18. Hukum Kirchoff II Kirchoff’s Voltage Law (KVL) • Jumlah tegangan pada suatu lintasan tertutup samadengan nol, atau penjumlahan tegangan pada masing-masing komponen penyusunnya yang membentuk satu lintasan tertutup akan bernilai samadengan nol. • Secara matematis :

  19. Contoh KVL Lintasan a-d-c-b-a : Lintasan a-b-c-d-a :

  20. Tentukan nilai i dan vab ! Contoh soal KVL, KCL

  21. Hubungan antar elemen Secara umum digolongkan menjadi 2 : 1. Hubungan seri Jika salah satu terminal dari dua elemen tersambung yang mengakibatkan arus yang lewat akan sama besar. 2. Hubungan paralelJika semua terminal terhubung dengan elemen lain yang mengakibatkan tegangan tiap elemen akan sama.

  22. Hubungan seri R ekivalen Pembagi tegangan sehingga :

  23. Hubungan paralel R ekivalen Pembagi arus sehingga

  24. Contoh soal
