RANGKAIAN LISTRIK

RANGKAIAN LISTRIK. Rangkaian Listrik. Rangkaian listrik adalah jalur yang dilalui oleh arus listrik Rangkaian listrik dibagi 2, yaitu Rangkaian terbuka (tidak ada arus listrik mengalir) Rangkaian tertutup (ada arus listrik mengalir). Rangkaian Terbuka. Rangkaian Tertutup.

nhi
Download Presentation

RANGKAIAN LISTRIK

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. RANGKAIAN LISTRIK

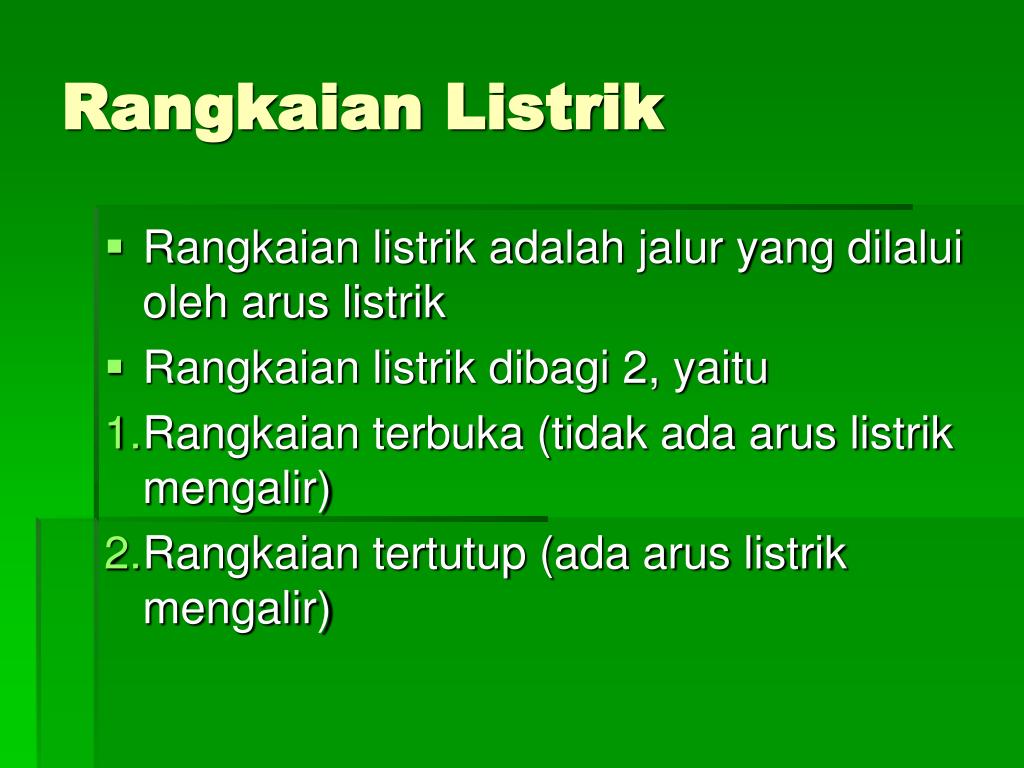

  2. Rangkaian Listrik Rangkaian listrik adalah jalur yang dilalui oleh arus listrik Rangkaian listrik dibagi 2, yaitu Rangkaian terbuka (tidak ada arus listrik mengalir) Rangkaian tertutup (ada arus listrik mengalir)

  3. Rangkaian Terbuka Rangkaian Tertutup

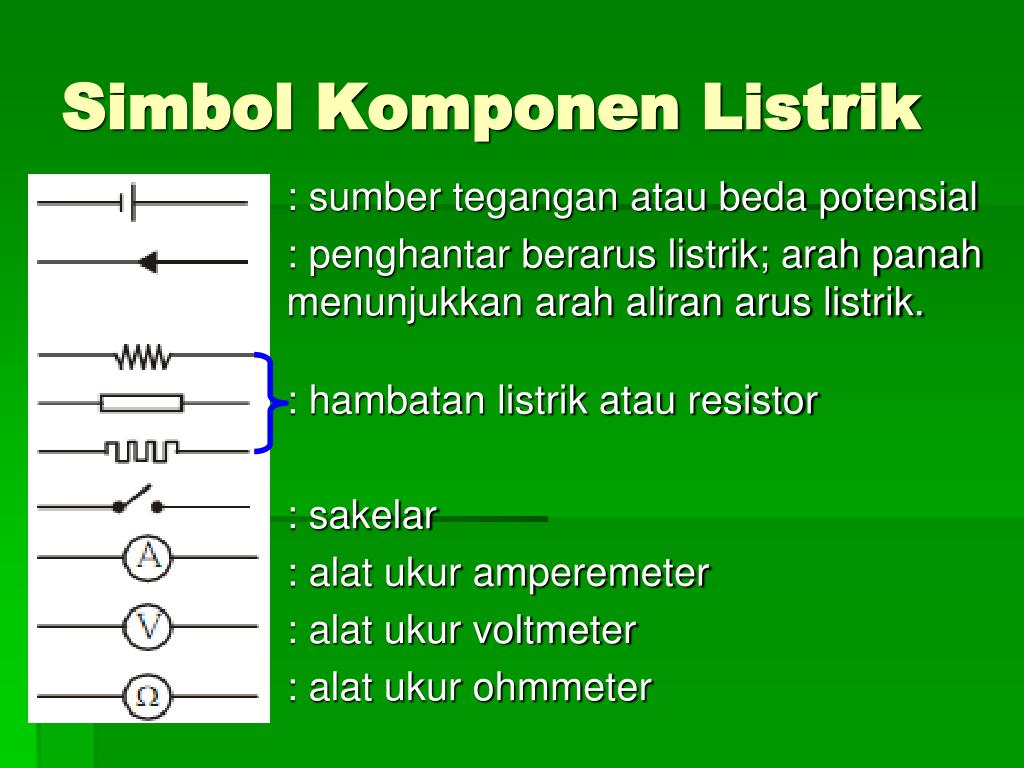

  4. Simbol Komponen Listrik : sumber tegangan atau beda potensial : penghantar berarus listrik; arah panah menunjukkan arah aliran arus listrik. : hambatan listrik atau resistor : sakelar : alat ukur amperemeter : alat ukur voltmeter : alat ukur ohmmeter

  5. Hukum Kirchoff I Hukum Kirchoff I berbunyi : “Jumlah kuat arus listrik yang masuk ke suatu titik cabang sama dengan jumlah kuat arus listrik yang keluar dari titik cabang tersebut “

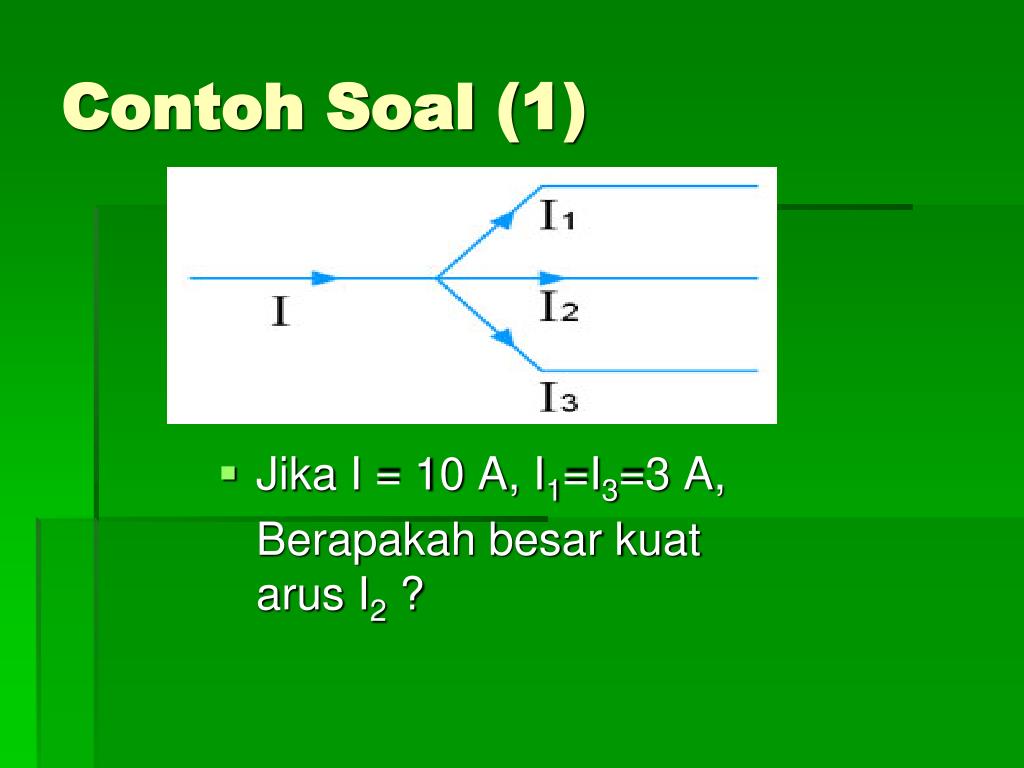

  6. ContohSoal (1) Jika I = 10 A, I1=I3=3 A, Berapakah besar kuat arus I2 ?

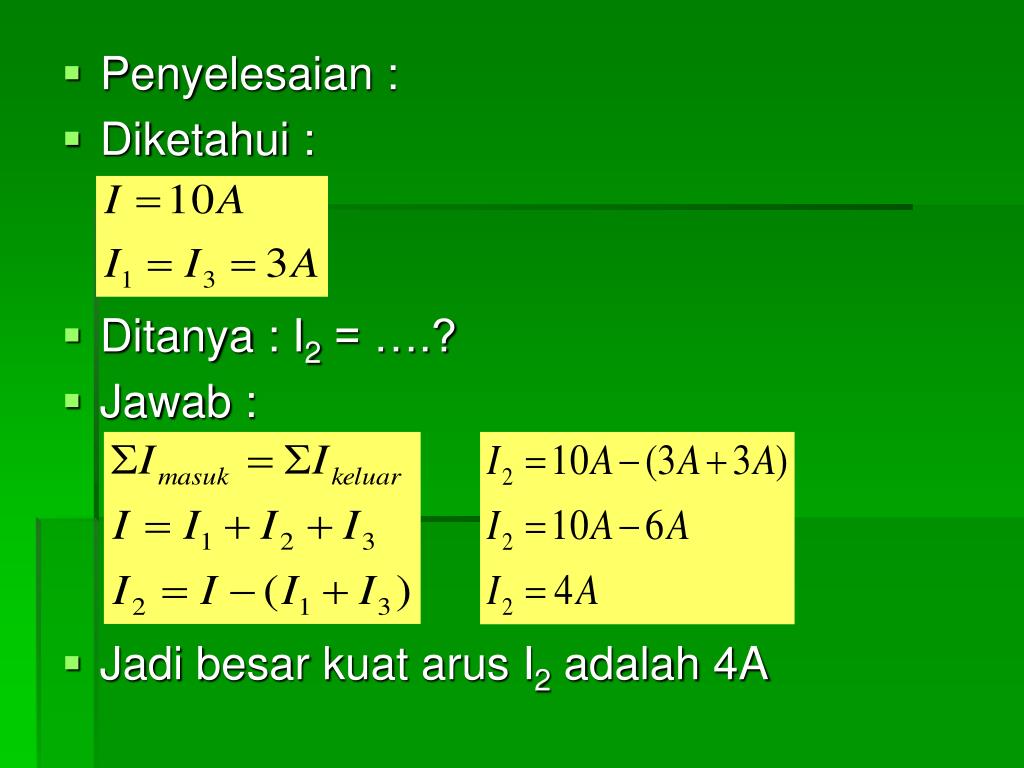

  7. Penyelesaian : Diketahui : Ditanya : I2 = ….? Jawab : Jadi besar kuat arus I2 adalah 4A

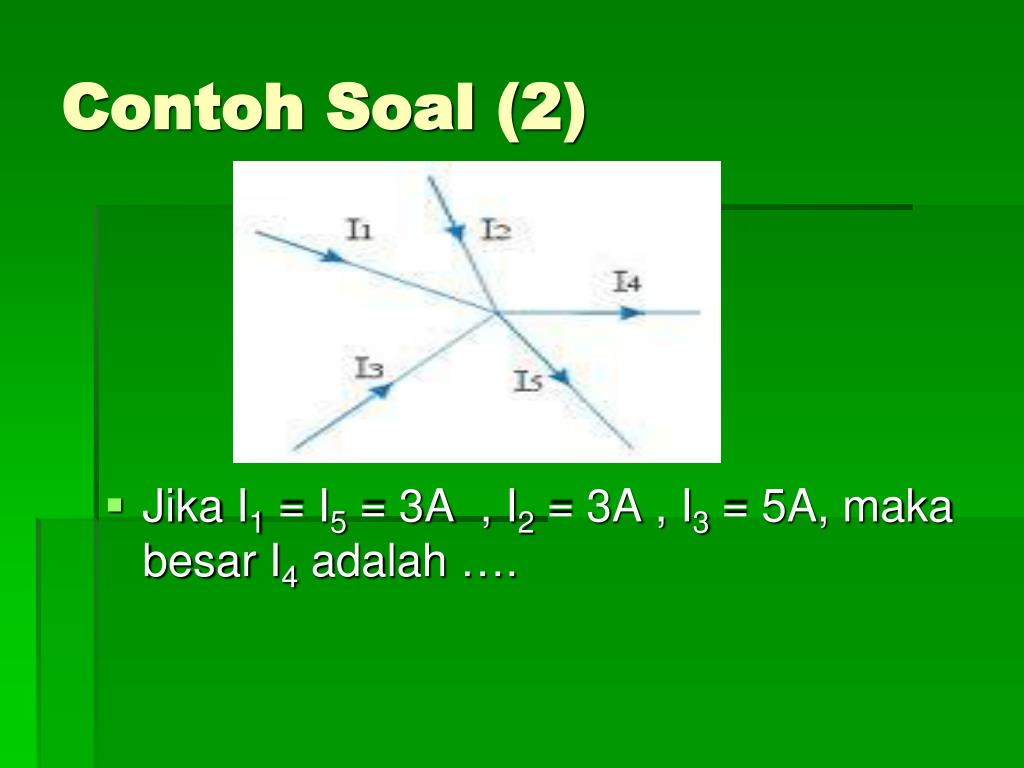

  8. ContohSoal (2) Jika I1 = I5 = 3A , I2 = 3A , I3 = 5A, makabesar I4adalah ….

  9. Penyelesaian : Diketahui : Ditanya : I4 = ….? Jawab : Jadibesarkuatarus I4adalah 7A

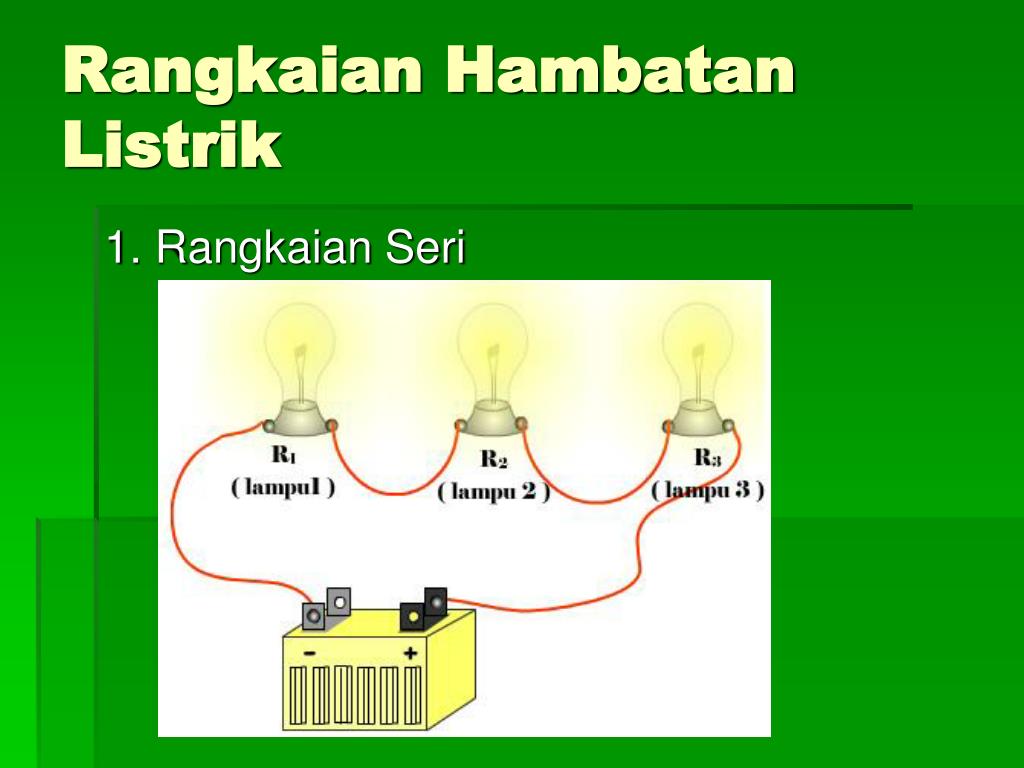

  10. Rangkaian Hambatan Listrik 1. Rangkaian Seri

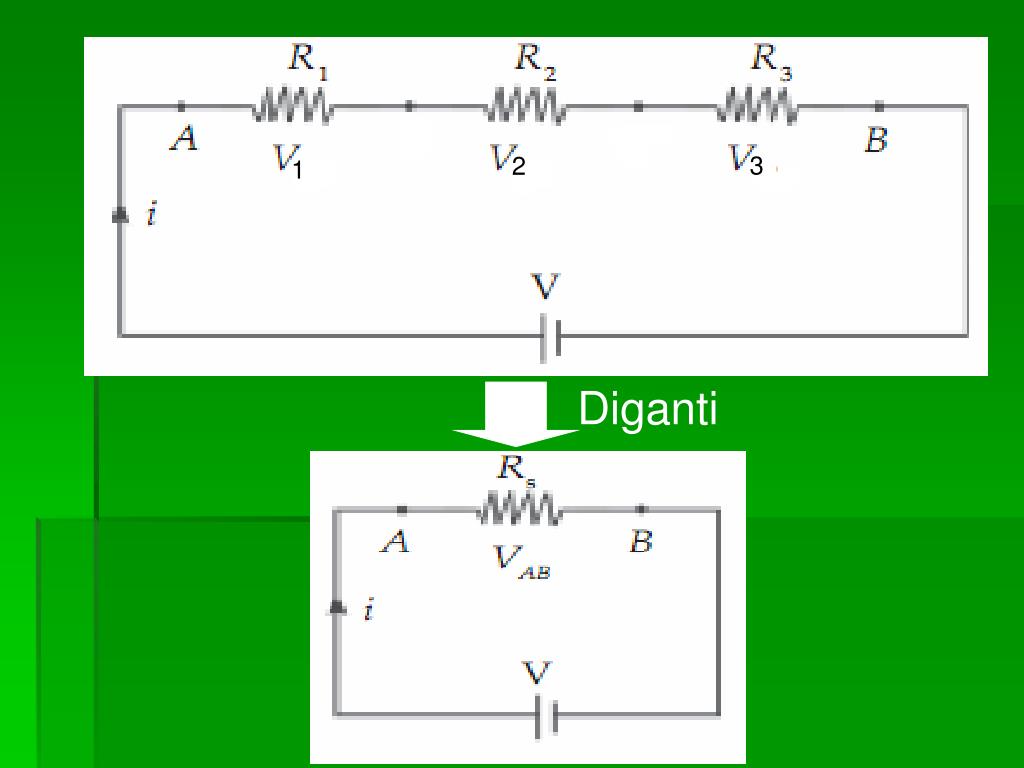

  11. 3 2 1 Diganti

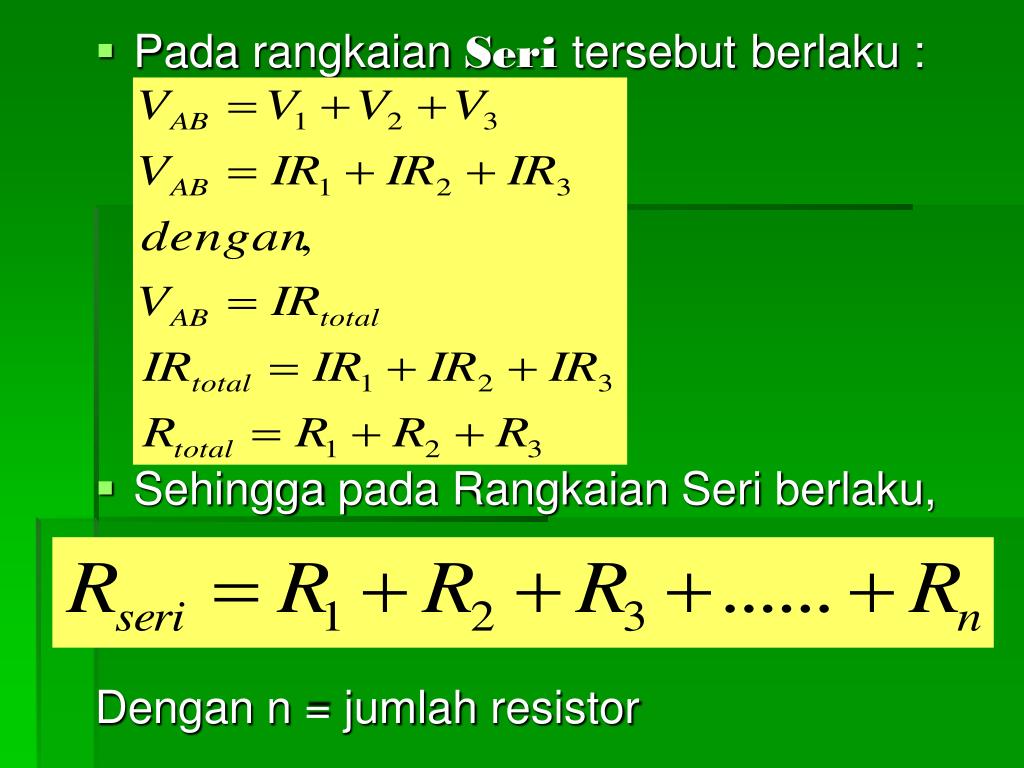

  12. PadarangkaianSeri tersebutberlaku : • SehinggapadaRangkaian Seri berlaku, Dengan n = jumlah resistor

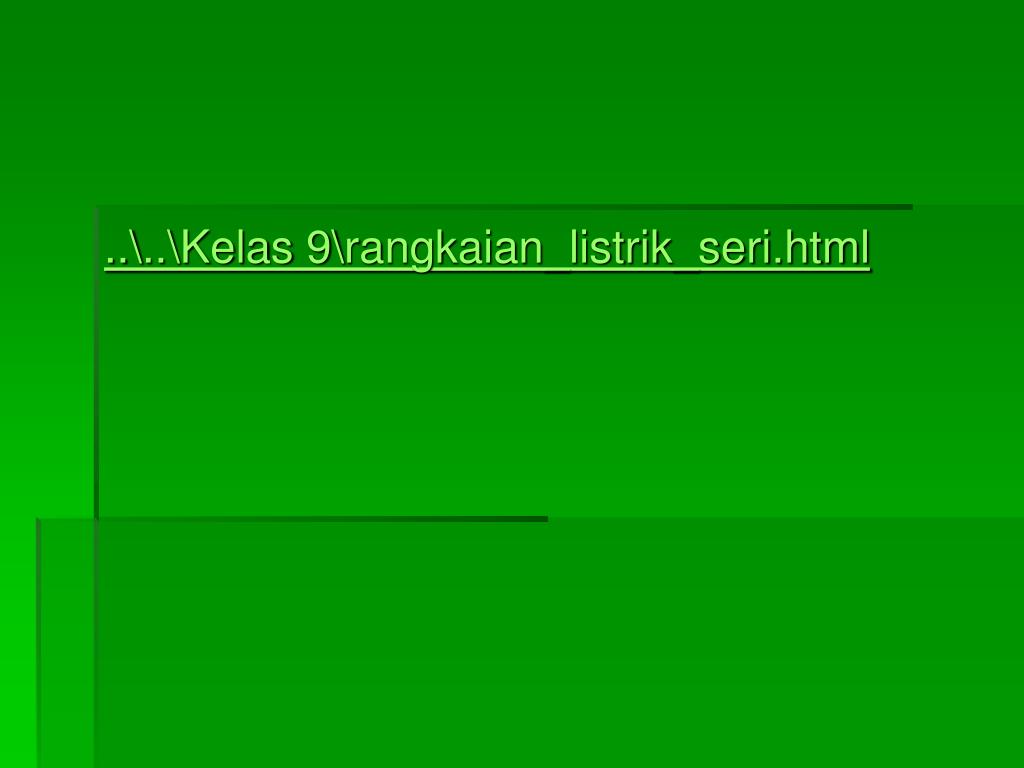

  13. ..\..\Kelas 9\rangkaian_listrik_seri.html

  14. ContohSoal (3) • Tiga buah hambatan, masing-masing sebesar 30 ohm, 40 ohm, dan 50 ohm dirangkai seri dengan sumber tegangan 60 volt. • a. Berapa hambatan penggantinya? • b. Berapa kuat arus pada rangkaian tersebut?

  15. Penyelesaian : • Diketahui : • Ditanya : a. Rs = …? b. I = …? • Jawab : a. b. Jadi hambatan penggantinya adalah 120Ω dan kuat arusnya adalah 0,5 A

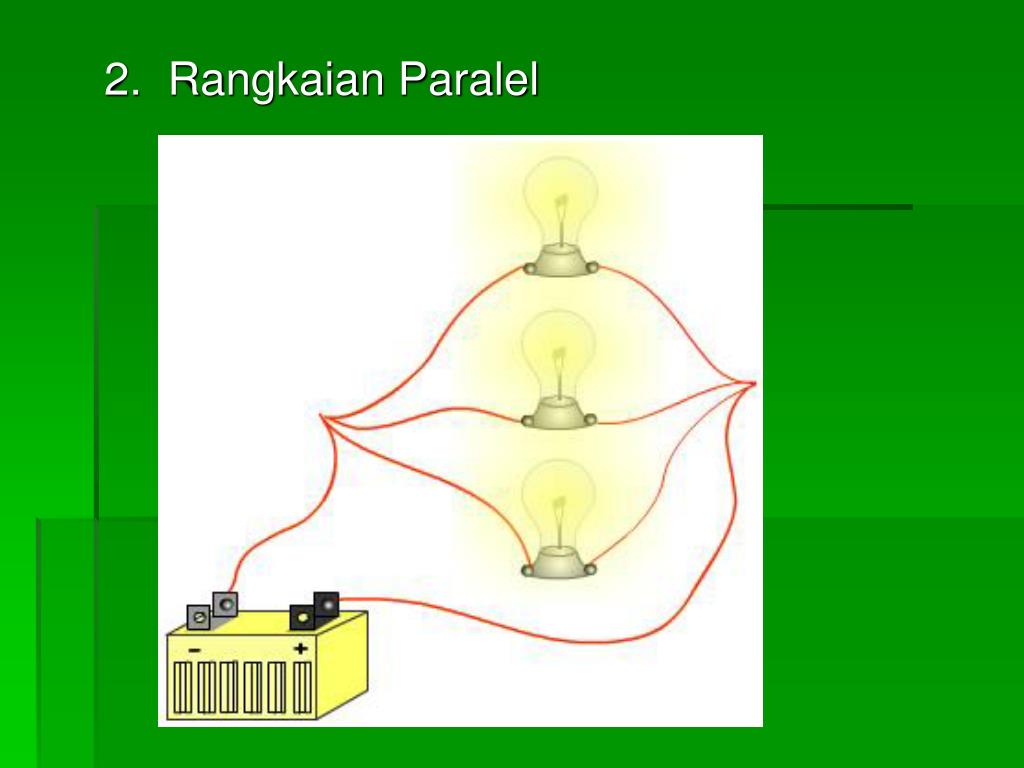

  16. 2. Rangkaian Paralel

  17. Pada rangkaian paralel berlaku : V

  18. ..\..\Kelas 9\rangkaian_listrik_paralel.html

  19. ContohSoal (4) Tigabuahhambatandipasangsecaraparalel. Masing – masingsebesar60Ω. Jikasumbertegangan12 volt, tentukan : a. Berapahambatanpenggantinya ? b. Berapakuatarusyang mengalir ?

  20. Penyelesaian : • Diketahui : • Ditanya : a. Rp= …? b. I = …? • Jawab : a. b. Jadihambatanpenggantinyaadalah 20Ωdankuatarusnyaadalah 0,6 A

  21. Rangkaian Seri-Paralel

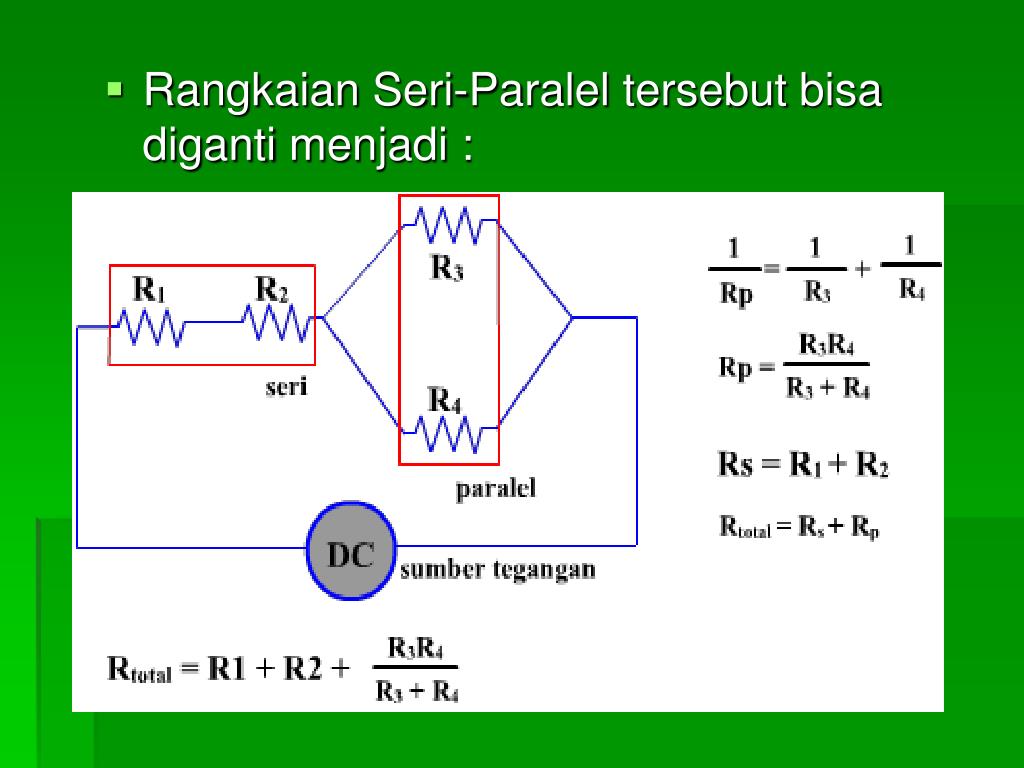

  22. Rangkaian Seri-Paraleltersebutbisadigantimenjadi :

  23. Contohsoal (5) Dari rangkaiandiatas, tentukan : a. Hambatanpenggantinya ? b. Kuataruslistrikyang mengalir ?

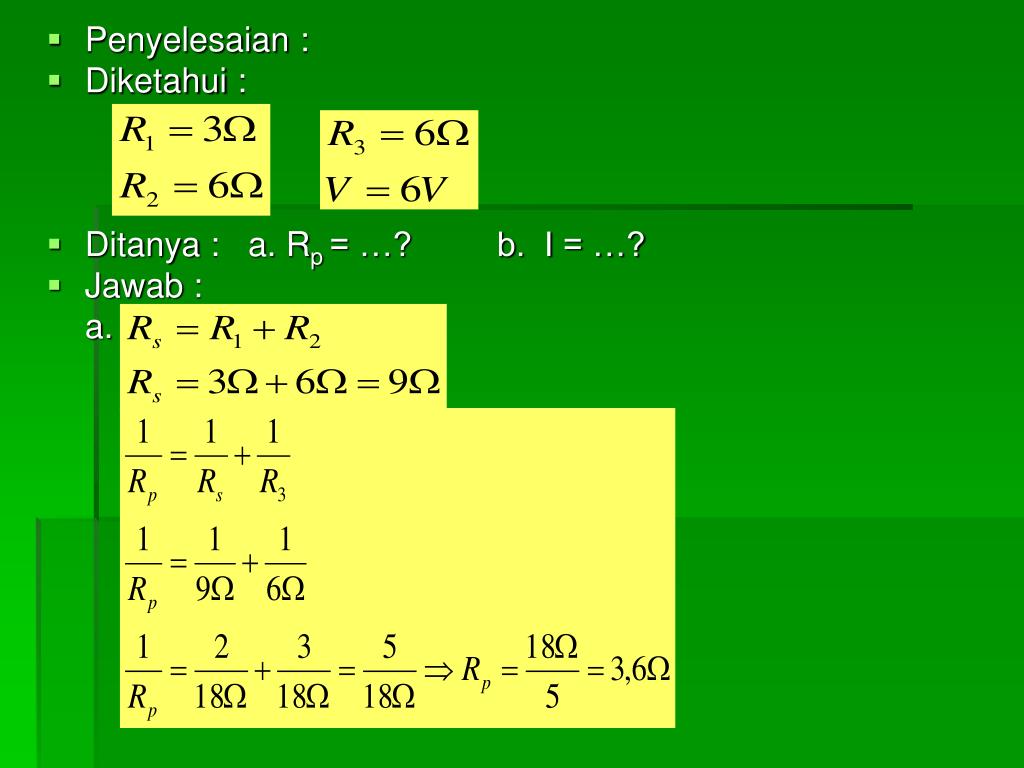

  24. Penyelesaian : • Diketahui : • Ditanya : a. Rp= …? b. I = …? • Jawab : a.

  25. b. Jadihambatanpenggantinyasebesar 3,6Ωdankuataruslistriknyaadalah 1,67A

  26. Contohsoal (6) Jikasumberteganganpadarangkaiandiatas15 V, tentukan : a. Hambatanpenggantinya ? b. Kuataruslistriknya ?

  27. Penyelesaian : • Diketahui : • Ditanya : a. Rp= …? b. I = …? • Jawab : a.

  28. b. Jadihambatanpenggantinyasebesar 10Ωdankuataruslistriknyaadalah 1,5A
