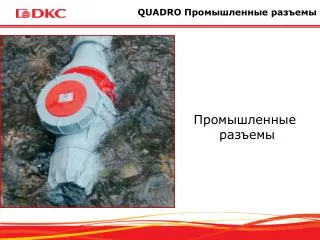

  1. QUADRO Промышленные разъемы Промышленные разъемы

  2. Область применения • Цеха производственных предприятий • Автомобилестроение • Станкостроение • Нефтехимическая промышленность • Металлургическая промышленность • Добывающая промышленность • Пищевая промышленность • Судостроение

  3. Область применения • Инфраструктура • Складские терминалы • Порты • Электростанции • Компоненты промышленного оборудования • Станки, сварочные аппараты • Распределительные щиты • Подключение оборудования на строительных площадках

  4. Производство и промышленность Дом и офис

  5. Требования к промышленным разъемам • Безопасность • Простота монтажа • Надежность соединения

  6. Требования к промышленным разъемам • Высокая ударная и механическая прочность • Эксплуатация в любых погодных условиях • Многообразие схем соединения

  7. Классификация и стандарты

  8. Расшифровка типов разъемов P(Pole, англ. «полюс») – обозначает количество полюсов Е (Earth, англ. «земля») – обозначает контакт заземления N(Neutral, англ. «нейтраль») – обозначает нулевой контакт Три фазы + нейтраль + заземление (5 контактов) Фаза +нейтраль + заземление (3 контакта) Три фазы + заземление (4 контакта)

  9. Защита от внешней среды IP44 Защита от твердых предметов размером более 1мм Защита от водных брызг IP67 Полная пылезащищенность Защита при погружения в воду на глубину не более 1м

  10. Цветовая маркировка разъемов

  11. Таблица-классификатор: «Часы» стандарта IEC 603309

  12. Преимущества ДКС QUADRO

  13. Материал корпуса • ПОЛИАМИД 6 • Высокая жесткость и ударная прочность при низких температурах • Высокое сопротивление воздействию радиации • Высокая стойкость к абразивам • Устойчив в химическому воздействию • Возможно применение на открытом воздухе • Не содержит кадмия и галогенов (фтор, хлор, бром) • Превосходный электрический изолятор Рабочая температура -40°С до +80°С

  14. Контакты • Инновация – пластинчатая пружина* • Минимальное сопротивлении в контакте. • Обеспечивает надежный 10-ти точечный контакт. • Эффективная очистка контактов вилки и розетки • Крепление кабеля двумя винтами. • *Для разъемов 63А и 125А

  15. Небольшая шероховатость корпуса препятствует соскальзыванию рук при монтаже Выступ на вилке и крышка розетки образуют «замок» при соединении разъемов

  16. Схема контрольного контакта Схема включения контрольного контакта разъема 63A и 125A

  17. Цанговый зажим Быстрая и надежная фиксация Безвинтовая сборка корпуса IP44 Быстрота монтажа без инструмента Эффективный 10ти точечный контакт IP67 Высокая проводимость и самоочистка контактов Эргономичный корпус из полиамида Высокие эксплуатационных характеристики Применение на открытом воздухе Шероховатость корпуса Препятствует соскальзыванию рук при монтаже Винты крепления контактов с одной стороны Удобство при работе в труднодоступных местах и жесткими жилами кабеля.

  18. Наименование ДКС Промышленные разъемы (DKS Industrial Socket) Расшифровка кода ДКС Тип разъема P (Plug) – Вилка кабельная С (Connector) – Розетка кабельная F (Front) – Розетка скрытой установки W (Wall) – Розетка наружной установки DIS P 0 4 016 3 Резервный символ Напр., В 2 – 230В 4 – 400В Сила тока А 016 – 16А 032 – 32А 063 – 63А 125 – 125А Кол-во полюсов (от 3 до 5)

  19. Спрос?

  20. Спрос Спрос в денежном выражении Спрос в штуках

  21. Бытовая серия разъемов 2P+Е IP44 230В, 16А

  22. Конструкция вилки Каучук Полиамид Поддержка кабеля Внешний ввод кабеля Герметичность ввода Кабели диаметром от 6 до 13мм

  23. Конструкция тройника Отдельный отсек для клемм и ввода кабеля Защитнаяоткидная крышкаIP44

  24. Промышленные разъемы уже доступны к продаже Упаковка: полиэтиленовый пакет Кол-во в упаковке - 1шт
